Type de produit	Table de cuisson à induction encastrable
Marque	Junker
Modèle	JI36BT58
Dimensions (L x P x H)	600 x 500 x 50 mm
Poids	12 kg
Alimentation électrique	220-240 V / 380-415 V 2N~, 50/60 Hz
Puissance totale	7.2 kW
Nombre de foyers	4
Type de commandes	Tactiles
Fonction arrêt automatique	Oui
Sécurité enfants	Oui, verrouillage des commandes
Indicateur de chaleur résiduelle	Oui
Matériau de la surface	Vitrocéramique
Nettoyage recommandé	Nettoyant spécifique pour vitrocéramique
Installation	Encastrement dans plan de travail résistant à la chaleur (min. 90°C)
Classe de protection	I

FOIRE AUX QUESTIONS - JI36BT58 Junker

Comment installer la table de cuisson Junker JI36BT58 ?

L'installation doit être réalisée par un spécialiste agréé. La table de cuisson s'encastre dans un plan de travail résistant à la chaleur (min. 90°C). Respectez les dimensions de découpe indiquées dans le schéma de montage et assurez une ventilation suffisante (voir notice technique).

Quel type de raccordement électrique est nécessaire ?

L'appareil nécessite une alimentation 220-240 V ou 380-415 V 2N~, 50/60 Hz. Le raccordement doit être effectué selon le schéma de la notice (fig. 15 et 16) avec un câble d'alimentation adapté et un conducteur de protection obligatoire.

Puis-je installer la table au-dessus d'un four ?

Oui, à condition que le four soit à ventilation forcée. La distance entre le plan de travail et la façade du four doit être d'au moins 30 mm, et entre la table et le four de 5 mm minimum. Utilisez un plateau vapeur en bois si le four est d'une autre marque.

Comment nettoyer la surface vitrocéramique ?

Utilisez un nettoyant spécial pour vitrocéramique et un chiffon doux. Évitez les éponges abrasives. Nettoyez après chaque usage lorsque la surface est tiède, jamais brûlante. Les résidus brûlés peuvent être retirés avec un grattoir adapté.

Que faire si l'appareil affiche une erreur (ex. E05) ?

L'erreur E05 indique un défaut de raccordement électrique. Débranchez l'appareil et vérifiez le câblage selon le schéma. Si le problème persiste, contactez le service après-vente.

Quelle distance minimale avec une hotte ?

Respectez la distance indiquée dans la notice de la hotte. Généralement, elle est d'au moins 65-75 cm pour une hotte gaz et 55-65 cm pour une hotte électrique. Consultez les instructions spécifiques.

Comment activer le verrouillage enfant ?

Le verrouillage enfant s'active généralement en appuyant sur la touche de verrouillage (souvent un symbole de cadenas) pendant quelques secondes. Consultez la notice d'utilisation pour la procédure exacte selon le modèle.

L'appareil peut-il être utilisé avec un stimulateur cardiaque ?

L'appareil contient des aimants permanents. Les personnes portant un implant électronique (stimulateur cardiaque, pompe à insuline) doivent maintenir une distance minimale de 10 cm avec l'appareil.

Que faire en cas de coupure de courant ?

Après le retour du courant, l'appareil se réinitialise. Les réglages précédents sont perdus. Vous devez reprogrammer les zones de cuisson. Vérifiez que l'appareil fonctionne correctement et réenclenchez les sécurités si nécessaire.

Comment brancher le câble d'alimentation ?

Le câble d'alimentation doit être raccordé à la prise de raccordement de la table de cuisson selon le schéma (fig. 10). Respectez les codes couleur : BN (marron), BU (bleu), GN/YE (jaune/vert), BK (noir), GY (gris). Serrez correctement les vis et fixez le câble avec le collier de serrage.

MODE D'EMPLOI JI36BT58 Junker

220-240V/380-415V 2N~ 220-240V/380-415V 2N~ 220-240V 1N ~ 220-240V/380-415V 2L/2N~ BN BK LU LU BU GY GN/YE + L1 L2 220 - 240 V N LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN RN

15

220-240V/380-415V 2N~ GN/YE BU BN GY BK GN/YE L1 L2 220 - 240 V GY BU GN/YE 220-240V 1N~ GN/YE BU BN GY GY BU GN/YE L 220 - 240 V N

16

Indications générales

■ Lisez attentivement cette notice.
■ Seul un spécialiste agréé est autorisé à brancher l'appareil.

• Une installation, une ouverture de l'appareil, un raccordement ou un montage incorrects annulent la validité de la garantie du produit.
  ■ Avant toute intervention sur l'appareil, coupez l'alimentation électrique.
• Après l'installation, s'assurer que l'utilisateur n'a aucun accès aux pièces électriques.
  ■ N'utilisez jamais cet appareil dans un bateau ou un véhicule.

Installation en toute sécurité

Respectez les consignes de sécurité lorsque vous installez cet appareil.

La sécurité de l'appareil à l'usage est garantie s'il a été incorporé conformément aux instructions de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé.

AVERTISSEMENT – Danger : gnétisme !

L'appareil contient des aimants permanents. Ceux-ci peuvent influer sur des implants électroniques, par ex. des stimulateurs cardiaques ou des pompes à insuline.

Les personnes portant un implant électronique doivent donc respecter une distance minimum de 10 cm avec l'appareil.

AVERTISSEMENT – Risque de ssure !

Les pièces accessibles lors de l'installation peuvent présenter des arêtes vives et provoquer des coupures.

▶ Portez des gants de protection

Conseils concernant le branchement électrique

Respectez les conseils suivant pour pouvoir effectuer le branchement électrique de l'appareil en toute sécurité.

■ Seul un spécialiste agréé ou un technicien de service spécialement formé est habilité à raccorder l'appareil. La personne doit être agréée conformément aux réglementations locales du pays et de la compagnie d'électricité.
■ Raccorder l'appareil à une installation fixe et des sectionneurs correspondants doivent être installés conformément aux prescriptions d'installation.
- Le fabricant décline toute responsabilité pour des dérangements ou dommages éventuels dus à une installation électrique incorrecte.

Type de connexion

- Cet appareil est conforme à la classe de protection 1. Par conséquent, utiliser l'appareil uniquement avec une prise à conducteur de protection.

Cordon d'alimentation

Le cordon d'alimentation peut être raccordé à la prise de raccordement de la table de cuisson ou être joint à l'appareil.

• Vous trouverez les valeurs de raccordement requises sur la plaque signalétique et sur le schéma de raccordement.
• Utiliser uniquement le câble de raccordement fourni avec l'appareil ou fourni par le service après-vente. Si vous avez besoin d'un câble plus long, contactez le service après-vente. Des cordons d'alimentation secteur jusqu'à 2,20 m de longueur sont disponibles.

Conseils concernant les meubles d'encastrement

- Vous pouvez installer la table à induction uniquement via des tiroirs ou des fours à ventilation forcée. Ne pas installer de réfrigérateur, de lave-vaisselle, de four non ventilé ou de lave-linge sous la table de cuisson.

■ S'assurer que les meubles d'encastrement résistent à la chaleur jusqu'au moins 90 °C.

Plan de travail

Respecter les recommandations du fabricant du plan de travail.

• À plat, à l'horizontale, stable.
  ■ Le plan de travail dans lequel vous intégrez l'appareil doit pouvoir supporter une charge d'environ 60 kg.
• Pour des plans de travail minces, utiliser un matériau de renforcement résistant à la chaleur et á l'humidité.
  ■ Vérifier la planéité de la table de cuisson une fois qu'elle est montée.

Hotte

- La distance entre la hotte et la table de cuisson doit être au moins égale à la distance indiquée dans les instructions de montage de la hotte.

Préparation des meubles d'encastrement

1. Marquer la découpe des meubles selon le croquis de montage.

- Veiller à ce que l'angle du chant de la découpe par rapport au plan de travail soit de 90 °. → Fig. 1

1. Éliminer les copeaux après les travaux de découpe.

2. Sceller les chants de découpe de façon thermostable.

Ventilation

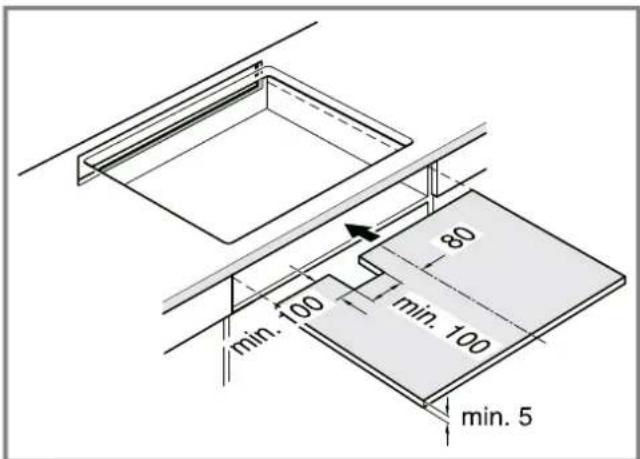

Afin de garantir un fonctionnement correct de l'appareil, la table de cuisson doit être suffisamment ventilée. La ventilation dans la partie inférieure de l'appareil requiert une amenée d'air frais suffisante. Par conséquent, adapter si nécessaire le mobilier à cette fin.

1. Respecter une distance minimale entre l'arrière du meuble et la paroi de la cuisine.

$$ \rightarrow \text { Fig. } 2 $$

1. Dégager une ouverture en haut à l'arrière du meuble.

$$ \rightarrow \text { Fig. } ③ $$

1. Si la distance minimale de 20 m n'est pas respectée à l'arrière du meuble, créer une ouverture au fond.

$$ \rightarrow \text { Fig. } 4 $$

1. Ne pas fermer le socle inférieur de façon hermétique.

Remarque : Si vous monter l'appareil dans un îlot de cuisson ou à un autre emplacement non décrit, veiller à une ventilation adéquate de la table de cuisson.

Montage au-dessus d'un tiroir

• Afin d'assurer une bonne ventilation, la distance entre la surface du plan de travail et la partie supérieure du tiroir doit être de 65 mm.
  →Fig. 5

Montage au-dessus d'un four

- Pour garantir une bonne ventilation, la distance entre la partie supérieure du plan de travail et la surface de la façade du four doit être de 30 mm et la distance minimale entre le four et la table de cuisson doit être de 5 mm.

- Consultez les instructions de montage du four si vous devez agrandir la distance entre la table de cuisson et le four.

→ Fig. 6

Poser le cordon d'alimentation dans la prise de raccordement

Condition : Pour les appareils sans bloc secteur prémonté.

1. Retourner la table de cuisson et placer un chiffon ou une autre surface sur le fond de l'emballage pour éviter toute rayure.

$$ \rightarrow \text { Fig. } 7 $$

1. Soulever le chapeau de la prise de raccordement à l'aide d'un tournevis.

$$ \rightarrow \text { Fig. } 8 $$

1. Desserrer la vis de fixation et soulever le collier de serrage à l'aide d'un tournevis.

$$ \rightarrow \text { Fig. } 9 $$

1. Effectuer le raccordement à la prise de raccordement uniquement conformément à la figure :

$$ \begin{array}{l} \rightarrow \text { Fig. } 1 0 \ - B N: m a r r o n \ - \mathrm{BU}: \text {bleu} \ - \text { GN / YE }: \text { jaune et vert } \ - \mathrm{BK}: \text {noir} \ - \mathrm{GY} : \text {gris} \ \end{array} $$

Remarque : Lorsque vous effectuer le raccordement selon le schéma de raccordement 2L/2N, il convient de modifier la disposition des ponts de façon correspondante au schéma de raccordement.

1. Après le raccordement du câble, serrer les vis de la prise de raccordement correctement.

2. Fixer le cordon d'alimentation avec le collier de serrage et serrer les vis de fixation.

$$ \rightarrow \text { Fig. } \boxed {1 1} $$

1. Placer les câbles dans la partie centrale de la prise de raccordement. Fermer le chapeau de la prise de raccordement.

2. Si le cordon d'alimentation interfère avec le tiroir, fixer le câble à la partie inférieure de la table de cuisson à l'aide du serre-câble joint.

$$ \rightarrow \text { Fig. } 1 2 $$

Mise en place de la table de cuisson

1. Introduire la table de cuisson dans la découpe. → Fig. 13

2. En cas de plans de travail carrelés, étanchéifier les joints du carrelage avec un joint en silicone.

Remarque : Ne pas plier ou coincer le câble de raccordement et l'éloigner d'arêtes coupantes et d'éléments chauds.

Insérer la table de cuisson dans la découpe du plan de travail avec une profondeur de 500 mm

1. Marquer le milieu de la découpe du plan de travail.

→ Fig. 14

1. Mettre en place la table de cuisson.
2. Aligner les marquages du cadre de la table de cuisson avec ceux du plan de travail.
3. Faire rentrer la table de cuisson en appuyant.

Remarque : Ne pas plier ou coincer le câble de raccordement et l'éloigner d'arêtes coupantes et d'éléments chauds.

Branchement de l'appareil

Condition : Respecter les valeurs de raccordement figurant sur la plaque signalétique.

1. Procéder au raccordement uniquement selon le schéma de raccordement :

→ Fig. 15, → Fig. 16
- BN : marron
- BU : bleu
- GN/YE : jaune et vert
- BK : noir
- GY : gris

Remarque : Selon le type de raccordement, vous devez modifier éventuellement les bornes fournies par l'usine. Pour ce faire, vous devez éventuellement raccourcir les bornes et enlever la matière isolante pour utiliser une borne reliant deux câbles.

1. Vérifier l'état de fonctionnement : si l'affichage de l'appareil L405 du E05 parait, cela signifie qu'il n'est pas correctement raccordé. Débrancher l'appareil de l'alimentation secteur et vérifier le branchement du câble d'alimentation au réseau électrique.

Combinaisons spéciales

Si vous installez la table de cuisson au-dessus d'un four d'une autre marque, utilisez un plateau vapeur en bois.
→ Fig. 17

Démonter l'appareil ATTENTION !

Les outils risquent endommager l'appareil.

• Ne jamais extraire l'appareil en faisant levier.
• Débrancher l'appareil du réseau électrique.
• Faire sortir la table de cuisson en la poussant par le bas.
