Caractéristiques techniques	Perceuse sans fil Bavaria BCD 18 Li, tension 18V, capacité de perçage dans le bois 30mm, dans le métal 10mm.
Type de batterie	Batterie lithium-ion, 1.5 Ah.
Vitesse de rotation	2 vitesses : 0-400 tr/min et 0-1500 tr/min.
Couple maximal	Max 30 Nm.
Poids	1.5 kg.
Utilisation	Idéale pour le perçage dans le bois, le métal et le plastique, ainsi que pour le vissage.
Maintenance	Nettoyer régulièrement le filtre à air et vérifier l'état de la batterie.
Sécurité	Utiliser des lunettes de protection et des gants lors de l'utilisation. Ne pas exposer à l'eau.
Informations générales	Garantie de 2 ans, accessoires inclus : chargeur et mandrin.

FOIRE AUX QUESTIONS - BCD 18 Li Bavaria

Comment recharger la batterie de la perceuse Bavaria BCD 18 Li ?

Pour recharger la batterie, insérez-la dans le chargeur fourni et branchez-le sur une prise électrique. La lumière indicatrice s'allumera pour indiquer que la charge est en cours.

Que faire si la perceuse ne démarre pas ?

Vérifiez d'abord que la batterie est correctement chargée et insérée. Assurez-vous également que le bouton de sécurité est en position déverrouillée.

Comment changer le mandrin de la perceuse ?

Pour changer le mandrin, dévissez le mandrin actuel dans le sens inverse des aiguilles d'une montre et vissez le nouveau mandrin dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit bien fixé.

La perceuse fait un bruit anormal, que faire ?

Un bruit anormal peut indiquer un problème mécanique. Éteignez la perceuse immédiatement et vérifiez si des débris bloquent le mécanisme. Si le problème persiste, contactez le service client.

Comment régler le couple de serrage ?

Le couple de serrage peut être ajusté en tournant la bague de réglage située juste au-dessus du mandrin. Choisissez le niveau souhaité en fonction du matériau à percer ou à visser.

Puis-je utiliser la perceuse pour percer des matériaux durs ?

Oui, la perceuse Bavaria BCD 18 Li peut percer des matériaux durs, mais il est recommandé d'utiliser des forets adaptés pour chaque type de matériau afin d'obtenir les meilleurs résultats.

Comment nettoyer ma perceuse ?

Pour nettoyer la perceuse, utilisez un chiffon doux et sec pour essuyer la surface. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager le plastique.

Quelle est la durée de vie de la batterie ?

La durée de vie de la batterie dépend de l'utilisation, mais en général, elle peut durer entre 30 minutes à 2 heures selon la charge de travail et le type d'application.

Où puis-je trouver des pièces de rechange pour la Bavaria BCD 18 Li ?

Les pièces de rechange peuvent être commandées directement auprès du service client de Bavaria ou auprès de revendeurs agréés.

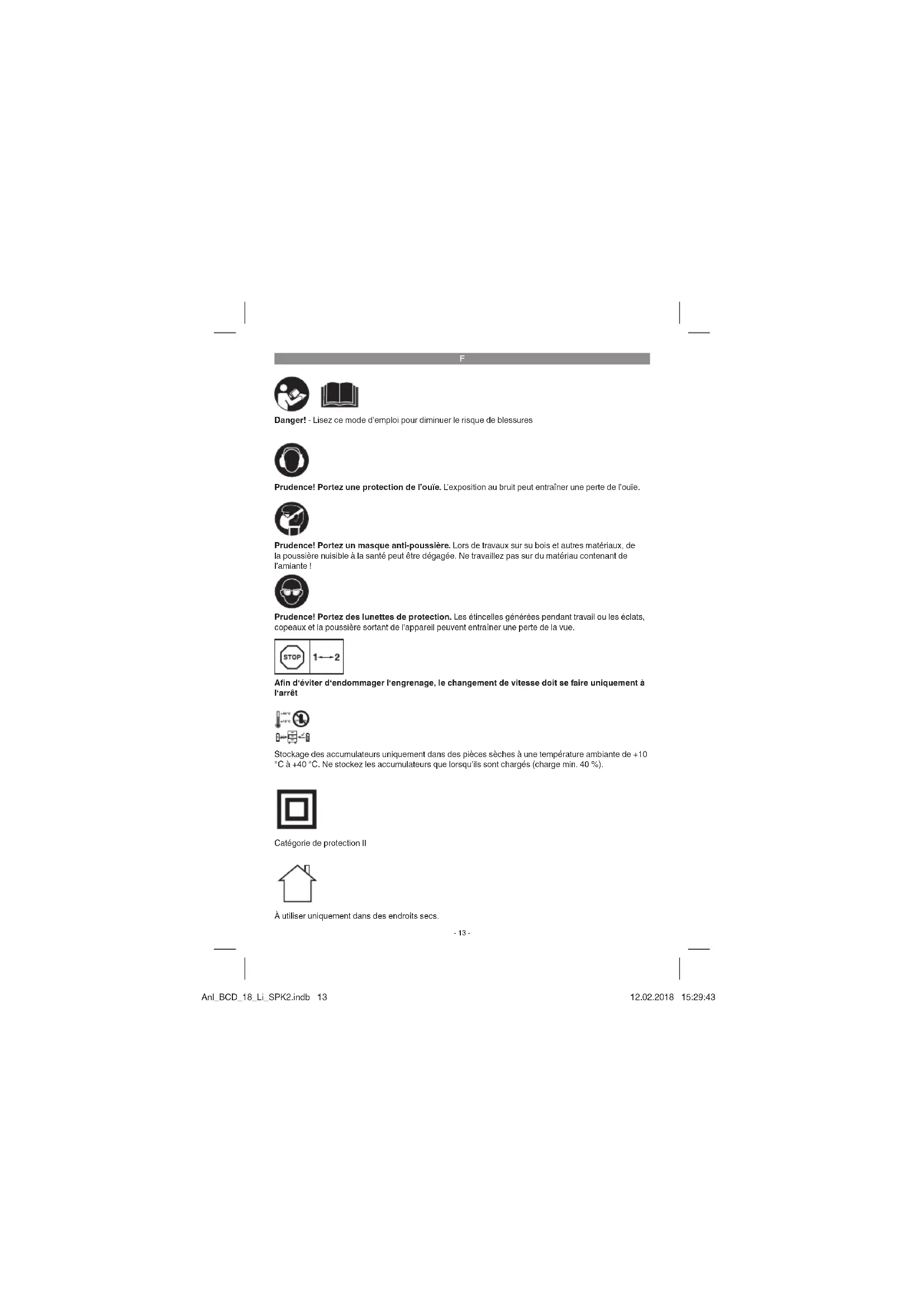

MODE D'EMPLOI BCD 18 Li Bavaria

Danger! - Lisez ce mode d'emploi pour diminuer le risque de blessures

Prudence! Portez une protection de l'ouïe. L'exposition au bruit peut entraîner une perte de l'ouïe.

Prudence! Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de l'amiante !

Prudence! Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats, copeaux et la poussière sortant de l'appareil peuvent entraîner une perte de la vue.

Afin d'éviter d'endommager l'engrenage, le changement de vitesse doit se faire uniquement à l'arrêt

Stockage des accumulateurs uniquement dans des pièces sèches à une température ambiante de +10 °C à +40 °C. Ne stockez les accumulateurs que lorsqu'ils sont chargés (charge min. 40 %).

Catégorie de protection II

À utiliser uniquement dans des endroits secs.

-13-

F

Danger!

Lors de l'utilisation d'appareils, il faut respecter certaines mesures de sécurité affi n d'éviter des blessures et dommages. Veuillez donc lire attentivement ce mode d'emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l'appareil doit être remis à d'autres personnes, veillez à leur remettre aussi ce mode d'emploi/ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d'emploi et des consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité correspondantes dans le cahier en annexe.

Danger!

Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.

Conservez toutes les consignes de sécurité et instructions pour une consultation ultérieure.

2. Description de l'appareil et volume de livraison

2.1 Description de l'appareil (fi gure 1)

1. Réglage du couple
2. Interrupteur de sens de rotation
3. Interrupteur marche/arrêt
4. Accumulate
5. Chargeur
6. Commutateur 1ère vitesse - 2ème vitesse
7. Touche à crans
8. Mandrin à serrage rapide
9. Lampe LED
10. Indicateur de charge de l'accumulateur

2.2 Volume de livraison

Veuillez contrôler si l'article est complet à l'aide de la description du volume de livraison. S'il manque des pièces, adressez-vous dans un délai de 5 jours maximum après votre achat à notre service après-vente ou au magasin où vous avez acheté l'appareil muni d'une preuve d'achat valable. Veuillez consulter pour cela le tableau des garanties dans les informations service après-

vente à la fi n du mode d'emploi.

• Ouvrez l'emballage et prenez l'appareil en le sortant avec précaution de l'emballage.
• Retirez le matériel d'emballage tout comme les sécurités d'emballage et de transport (s'il y en a).
  • Vérifiez si la livraison est bien complète.
• Contrôlez si l'appareil et ses accessoires ne sont pas endommagés par le transport.
• Conservez l'emballage autant que possible jusqu'à la fin de la période de garantie.

Danger!

L'appareil et le matériel d'emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des fi lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s'étouff er !

• Perceuse sans fil
• Accumulateur
- Chargeur
• Mode d'emploi d'origine
• Consignes de sécurité

3. Utilisation conforme à l'aff ectation

La perceuse sans fi l convient au vissage et dévis- sage de vis, ainsi qu'au perçage dans le bois, le métal et le plastique.

La machine doit exclusivement être employée conformément à son aff ectation. Chaque utilisation allant au-delà de cette aff ectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l'opérateur/loploitant est responsable.

Veillez au fait que nos appareils, conformément à leur aff ectation, n'ont pas été construits, pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l'appareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

F

4. Données techniques

Alimentation en tension du moteur : .....18 V d.c.

Vitesse de rotation à vide : . 0-350 / 0-1150 tr/min

Niveaux de couple : 19+1

Marche droite-gauche

Envergure du mandrin de perceuse : max. 10 mm

Tension de sortie du chargeur : .....21 V d.c.

Courant de sortie du chargeur : 0,5 A

Tension secteur

du chargeur : 100-240V\~50-60Hz

Type d'accumulateur : ...... Li-ion

Nombre de piles de l'accumulateur : 5

Charge de l'accumulateur : 1,5 Ah

Poids : 1,24 kg

Diamètre des vis max. : 6 mm

Le diamètre max. de vis décrit le diamètre maxi-

mum de la vis pouvant être vissée dans le bois. En fonction du type de bois, le diamètre de la vis

En fonction du type de bois, le diamètre de la vis peut varier.

post vancer.

Danger!

Bruit et vibration

Les valeurs de bruit et de vibration ont été déter-

minées conformément à la norme EN 60745.

Niveau de pression acoustique L_pA .. 61,13 dB(A)

Imprécision K_pA .....3 dB

Niveau de puissance acoustique L _wa 72,13 dB(A)

Imprécision K_NA 3 dB

Portez une protection acoustique.

L'exposition au bruit peut entraîner la perte de

l'ouïe.

Les valeurs totales des vibrations (somme des

vecteurs de trois directions) ont été déterminées

conformement a

Perçage dans le métal

Valeur d'émission de vibration a_1,0 ≤ 1,260 m/s^2

Insécurité K = 1,5 m/s²

Visser sans choc

Valeur d'émission de vibration a_n ≤ 0,687 m/s^2

Insécurité K = 1,5 m/s²

La valeur d'émission de vibration a été mesurée selon une méthode d'essai normée et peut être modifiée, en fonction du type d'emploi de l'outil électrique ; elle peut dans certains cas exceptionnels être supérieure à la valeur indiquée.

La valeur d'émission de vibration indiquée peut être utilisée pour comparer un outil électrique à un autre.

La valeur d'émission de vibration indiquée peut également être utilisée pour estimer l'altération au début.

Limitez le niveau sonore et les vibrations à

un minimum!

• Utilisez exclusivement des appareils en excellent état.
- Entretenez et nettoyez l'appareil régulièrement.
• Adaptez votre façon de travailler à l'appareil.
• Ne surchargez pas l'apparell.
• Faites contrôler l'appareil le cas échéant.
- Mettez l'appareil hors circuit lorsque vous ne l'utilisez pas.
- Portez des gants.

Prudence!

Risques résiduels

Même en utilisant cet outil électrique conformément aux prescriptions, il reste toujours des risques résiduels. Les dangers suivants peuvent apparaître en rapport avec la constpeuvent apparaître en rapport avec la construction et le modèle de cet outil électrique :

1. Lésions des poumons si aucun masque anti-
2. Lesions des poumions si aucun poussière adéquat n'est porté.
3. Défi cience auditive si aucun casque anti-bruit approprié n'est porté.
4. Atteintes à la santé issues des vibrations main-bras, si l'appareil est utilisé pendant une longue période ou s'il n'a pas été employé ou entretenu dans les règles de l'art.

Limitez votre temps de travail.

Toutes les parts du cycle de fonctionnement doivent être alors prises en considération (par exemple les temps pendant lesquels l'outil électrique est hors circuit et ceux pendant lesquels il est en circuit, mais sans charge en cours).

F

5. Avant la mise en service

Avant la mise en service de votre visseuse sans fi I, lisez obligatoirement ces indications :

1. Chargez l'accumulateur uniquement avec le chargeur livré.

2. N'utilisez que des forets aff utés et des em- bouts de vissage en parfait état et adaptés.

3. Lorsque vous percez ou vissez dans des murs intérieurs ou extérieurs, vérifi ez si ceux-ci ne contlennent pas de conduites cachées de courant, de gaz et d'eau.

6. Commande

6.1 Charge de l'accumulateur (fi g. 2-3)

1. Tirez le bloc accumulateur (4) hors de sa poignée, en appuyant sur les touches à cran (7) vers le bas.

2. Comparez si la tension du secteur indiquée sur la plaque signalétique correspond à la tension réseau disponible. Branchez la fi che de contact du chargeur (5) dans la prise de courant.

3. Poussez le chargeur sur l'accumulateur.

4. Le voyant LED (a) rouge est allumé lorsque l'accumulateur est en charge.

5. Le voyant LED (a) vert est allumé lorsque le processus de charge est terminé.

S'il est impossible de charger l'accumulateur, veuillez contrôler

• si la tension réseau est présente au niveau de la prise de courant.

• si un contact correct est présent au niveau des contacts de charge du chargeur.

Si le chargement de l'accumulateur reste impossible, nous vous prions de bien vouloir renvoyer, • lechargeur

• et le bloc accumulateur à notre service après-vente.

Dans l'intérêt d'une longue durée de fonctionnement du bloc accumulateur, vous devez prendre soin de recharger le bloc accumulateur en temps voulu. Ceci devient absolument nécessaire lorsque vous constatez que la puissance de la visseuse sans fi l baisse.

6.2 Réglage du couple (fi g. 4/pos. 1)

La visseuse sans fi I est équipée d'un réglage de couple mécanique.

Le couple pour une taille de vis particulière se règle à la bague d'arrêt (1). Le couple dépend de plusieurs facteurs ;

- du type et de la dureté du matériau à travailler.

- du type et de la longueur de la vis utilisée. - de ce qu'on attend des raccords vissés.

Lorsque l'accouplement débraye en faisant un bruit de crécelle, c'est que le couple est atteint. Attention ! Réglez la bague d'arrêt pour le couple uniquement lorsque l'appareil est à l'arrêt.

6.3 Perçage (fig. 4/pos. 1)

Pour percer, réglez la bague d'arrêt pour le couple sur le dernier cran « perceuse ». Au cran perceuse, l'accouplement à glissement est désactivé. Lors du perçage, le couple maximum est disponible.

6.4 Interrupteur du sens de rotation (fi g. 5/pos. 2)

On peut régler le sens de rotation de la visseuse sans fil à l'aide de l'interrupteur à coulisse situé au-dessus de l'interrupteur marche/arrêt et bloquer la vissueuse contre toute nouvelle remise en marche involontaire. Vous pouvez choisir entre marche à gauche et marche à droite. Afi n d'éviter d'endommager l'engrenage, le sens de rotation doit être uniquement commuté à l'arrêt. Si l'interrupteur à coulisse se trouve en position médiane, l'interrupteur marche/arrêt est bloqué.

6.5 Interrupteur marche/arrêt (fi g. 5/pos. 3)

Avec l'interrupteur marche/arrêt, vous pouvez commander la vitesse de rotation en continu. Plus vous appuyez sur l'interrupteur, plus la vitesse de rotation de la visseuse sans fi l est élevée.

6.6 Indicateur de charge de l'accumulateur (fi g. 5/pos.10)

Lorsque vous appuyez sur l'interrupteur marche/ arrêt, l'indicateur de charge de l'accumulateur (10) vous indique l'état de charge de l'accumulateur à l'aide de 3 LED.

Toutes les 3 DEL sont allumées : L'accumulateur est entièrement chargé.

-16-

2 ou 1 voyant LED est (sont) allumé(s)

L'accumulateur dispose encore d'un résidu de charge suffi sant.

1 voyant LED clignote :

L'accumulateur est vide, il faut le recharger.

6.7 Commutation vitesse 1 - vitesse 2 (fi g. 4/pos. 6)

Selon la position du commutateur inverseur, vous pouvez travailler avec une vitesse de rotation plus ou moins grande. Ali n d'éviter d'endommager l'engrenage, le changement de vitesse doit se faire uniquement à l'arrêt.

6.8 Voyant DEL (fi gure 5/pos. 9)

La lampe DEL (9) permet d'éclairer la zone de vissage et de perçage en cas de conditions de luminosité défavorables. La lampe DEL (9) s'allume automatiquement, dès que vous appuyez sur l'interrupteur marche/arrêt (3).

6.9 Changement d'outil (fi gure 6)

Attention ! Pour tous les travaux (par ex. changement d'outil ; maintenance ; etc.) sur la visseuse sans fi l, positionnez l'interrupteur de sens de rotation (2) sur la position médiane.

• Dévissez le mandrin de perceuse (8).

• L'ouverture du mandrin (a) doit être assez grande pour recevoir l'outil (foret ou embout de vissage).

- Choisissez l'outil approprié. Poussez l'outil le plus loin possible dans l'ouverture du mandrin (a).

- Serrez le mandrin (8) en le tournant fermement dans le sens des aiguilles d'une montre et vérifiez ensuite que l'outil est bien fixé.

6.10 Vis

Utilisez de préférence des vis avec un centrage autonome (par ex. torx, vis cruciforme) qui garantissent un travail en toute sécurité. Veillez à ce que l'embout utilisé et la vis correspondent du point de vue de la forme et de la taille. Procédez au réglage du couple en fonction de la taille de la vis, comme décrit dans le mode d'emploi.

F

7. Nettoyage, maintenance et commande de pièces de rechange

Danger!

Débranchez l'accumulateur avant tous travaux de nettoyage.

7.1 Nettoyage

• Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez l'appareil avec un chiffon propre ou soufflez dessus avec de l'air comprimé à basse pression.
• Nous recommandons de nettoyer l'appareil directement après chaque utilisation.
  Nettoyez l'appareil régulièrement à l'aide d'un chiffon humide et un peu de savon. N'utilisez aucun produit de nettoyage ni détergeant; ils pourraient endommager les pièces en matières plastiques de l'appareil. Veillez à ce qu'aucune eau n'entre à l'intérieur de l'appareil. La pénétration de l'eau dans un appareil électrique augmente le risque de décharge électrique.

7.2 Maintenance

Aucune pièce à l'intérieur de l'appareil n'a besoin de maintenance.

7.3 Commande de pièces de rechange et d'accessoires :

Veuillez indiquer ce qui suit pour toute commande de pièces de rechange ;

• Type de l'appareil
• Référence de l'appareil
- Numéro d'identification de l'appareil
• Numéro de la pièce de rechange requise
Vous trouverez les prix et informations actuelles à l'adresse www.isc-gmbh.info

Astuce ! Pour un bon résultat, nous recommandons les accessoires haut de gamme de kwb ! www.kwb.eu [e-mail]

F

8. Mise au rebut et recyclage

L'appareil se trouve dans un emballage permettant d'éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. L'appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Les appareils défectueux ne doivent pas être jetés dans les poubelles domestiques. Pour une mise au rebut conforme à la réglementation, l'appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissez pas de centre de collecte, veuillez vous renseigner auprès de l'administration de votre commune.

9. Stockage

Entreposez l'appareil et ses accessoires dans un endroit sombre, sec et à l'abri du gel tout comme inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30 °C. Conservez l'outil électrique dans l'emballage d'origine.

-18-

Uniquement pour les pays de l'Union Européenne

Ne jetez pas les outils électriques dans les ordures ménagères!

Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respectueux de l'environnement.

Possibilité de recyclage en alternative à la demande de renvoi

Le propriétaire de l'appareil électrique est obligé, en guise d'alternative à un envoi en retour, à contribuer à un recyclage effectué dans les règles de l'art en cas de cessation de la propriété. L'ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l'éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques.

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d'extraits, est uniquement permise une fois l'accord explicite de l'ISC GmbH obtenu.

Sous réserve de modifi cations techniques

-19-

F

Informations service après-vente

Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations, l'approvisionnement en pièces de rechange et d'usure ou l'achat de pièces de consommation.

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à l'utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consommables.

Catégorie Exemple
Pièces d'usure* mandrin de perceuse, accumulateur
Matériel de consommable/pièces de consommable*	embouts bit/forets
Pièces manquantes

*Pas obligatoirement compris dans la livraison !

En cas de vices ou de défauts, nous vous prions d'enregistrer le cas du défaut sur Internet à l'adresse www.isc-gmbh.info. Veuillez donner une description précise du défaut et répondre dans tous les cas aux questions suivantes :

• est-ce que l'appareil a fonctionné une fois ou était-il défectueux dés le départ ?
• avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?
• quel est le défaut de fonctionnement de l'appareil à votre avis (symptôme principal) ? Décrivez ce défaut de fonctionnement.

-20-

F

Bon de garantie

Chère cliente, cher client,

Nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à l'adresse indiquée sur ce bon de garantie ou au magasin où vous avez acheté cet appareil. La garantie est valable dans les conditions suivantes :

1. Ces conditions de garantie s'adressent uniquement à des consommateurs, c'est à dire à des personnes physiques qui ne souhaitent ni utiliser ce produit dans le cadre de leur activité industrielle ou artisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie réglementent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.

2. La prestation de garantie s'étend exclusivement aux défauts résultant d'une erreur de fabrication ou de matériau d'un appareil neuf du fabricant mentionné ci-dessous et acheté par vos solns. La prestation de garantie se limite selon notre décision soit à la résolution de tels défauts sur l'appareil, soit à l'échange de l'appareil.

Veillez au fait que nos appareils, conformément au règlement, n'ont pas été conçus pour être utilisés dans un environnement professionnel, industriel ou artisanal. Il n'y a donc pas de contrat de garantie quand l'appareil a été utilisé professionnellement, artisanalement ou par des sociétés industrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.

1. Sont exclus de notre garantie :

- les dommages liés au non-respect des instructions de montage ou en raison d'une installation incorrecte, au non-respect du mode d'emploi (en raison par ex. du branchement de l'appareil sur la tension de réseau ou le type de courant Incorrect), au non-respect des dispositions de maintenance et de sécurité ou résultant d'une exposition de l'appareil à des conditions environnementales anormales ou d'un manque d'entretien et de maintenance.

- les dommages résultant d'une utilisation abusive ou non conforme (comme par ex. une surcharge de l'appareil ou une utilisation d'outils ou d'accessoires non autorisés), de la pénétration d'objets étrangers dans l'appareil (comme par ex. du sable, des pierres ou de la poussière), de l'utilisation de la force ou de la violence (comme par ex. les dommages liés aux chutes).

- les dommages sur l'appareil ou des parties de l'appareil résultant de l'usure normale liée à l'utilisation de l'appareil ou de toute autre usure naturelle.

1. La durée de garantie est de 24 mois et débute à la date d'achat de l'appareil. Les droits à la garantie doivent être revendiqués avant l'expiration de la durée de garantie dans un délai de deux semaines après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou l'échange de l'appareil n'entraîne ni une extension de la durée de garantie ni le début d'une nouvelle durée de garantie pour cet appareil ou toute autre pièce de rechange installée sur l'appareil. Cela est valable également dans le cas d'une intervention du service après-vente à domicile.

2. Pour faire valoir vos droits à la garantie, veuillez enregistrer l'appareil défectueux à l'adresse suivante : www.isc-gmbh.info. Veuillez garder à disposition la preuve d'achat ou tout autre justificatif de l'achat de votre nouvel appareil. Les appareils envoyés sans les justificatifs correspondants ou sans plaque signalétique sont exclus de la prestation de garantie en raison de l'impossibilité de les enregistrer. Si le défaut de l'appareil est inclut dans la garantie, vous recevrez sans délai un appareil réparé ou un nouvel appareil.

Pour les pièces d'usure, de consommation et manquantes, nous renvoyons aux restrictions de cette garantie conformément aux informations du service après-vente de ce mode d'emploi.

-21-

6.2 Ajuste de par (fi g. 4/pos. 1)
