| Intitulé | Description |
|---|---|
| Type de produit | Alimentation d'énergie non interruptible (UPS) |
| Capacité | 1500 VA / 900 W |
| Technologie | Technologie Line-Interactive |
| Nombre de prises | 8 prises (NEMA 5-15R) |
| Affichage | Écran LCD pour le suivi des performances |
| Autonomie | Variable selon la charge, typiquement jusqu'à 30 minutes à pleine charge |
| Temps de recharge | 6 à 8 heures pour une recharge complète |
| Dimensions | 2U de hauteur, 43,5 cm de profondeur |
| Poids | Environ 13,6 kg |
| Protection | Protection contre les surtensions et les courts-circuits |
| Connectivité | Ports USB et série pour la gestion et le contrôle |
| Garantie | Garantie limitée de 3 ans |
| Utilisation recommandée | Idéal pour les serveurs, les équipements réseau et les systèmes de stockage |
| Maintenance | Vérification régulière de l'état des batteries et des connexions |
| Sécurité | Conforme aux normes de sécurité UL et CE |
| Informations supplémentaires | Compatible avec les logiciels de gestion d'énergie |
FOIRE AUX QUESTIONS - PR1500ELCDRTXL2U CyberPower
Questions des utilisateurs sur PR1500ELCDRTXL2U CyberPower
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Alimentation d'énergie non interruptible au format PDF gratuitement ! Retrouvez votre notice PR1500ELCDRTXL2U - CyberPower et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PR1500ELCDRTXL2U de la marque CyberPower.
MODE D'EMPLOI PR1500ELCDRTXL2U CyberPower
Ce manuel contient d’importantes instructions de sécurité. Veuillez lire et suivre scrupuleusement toutes les instructions pendant l’installation et l'utilisation de l’appareil. Lisez ce manuel attentivement avant de déballer, d’installer ou d'utiliser votre UPS (système d’alimentation sans coupure). ATTENTION ! L’onduleur doit être branché sur une prise électrique CA reliée à la terre, avec une protection par fusible ou par coupe-circuit. NE PAS brancher l’onduleur sur une prise non reliée à la terre. Si vous avez besoin de vider l'énergie de cet équipement, éteignez et débranchez l'onduleur. ATTENTION ! La batterie peut mettre sous tension des composants dangereux à l'intérieur de l'unité, même lorsque l'entrée d'alimentation AC est déconnectée. ATTENTION ! L'onduleur doit être près de l'appareil connecté et facilement accessible. ATTENTION ! Pour éviter le risque d’incendie ou d’électrocution, installez dans un endroit, en intérieur, avec température et humidité contrôlées, et exempt de contaminations conductrices. (Veuillez consulter les spécifications pour connaître les plages acceptables pour la température et l’humidité). ATTENTION ! Pour réduire le risque d’électrocution, ne pas enlever le couvercle, sauf pour l’entretien de la batterie. Aucune pièce interne n’est réparable par l’utilisation, sauf la batterie. ATTENTION ! Pour éviter toute électrocution, éteignez l’appareil et débranchez de la source électrique CA avant toute maintenance de la batterie ou installation d’un composant informatique. ATTENTION ! Pour réduire les risques d'incendie, connecter l'onduleur à un circuit de 16 ampères de courant maximum de protection, conformément à l'exigence CE. ATTENTION ! La prise secteur, lorsque l'onduleur est connecté, doit être proche de l'appareil et facilement accessible. ATTENTION ! Veuillez utiliser uniquement du câble secteur testé VDE, marqué CE, (par exemple, le câble secteur de vos équipements), pour relier l'onduleur à la prise secteur. ATTENTION ! Please use only VDE-tested, CE-marked power cables to connect any equipment to the UPS. ATTENTION ! Veuillez utiliser uniquement du câble secteur testé VDE, marqué CE pour relier tout équipement à l'onduleur. ATTENTION ! Lors de l'installation de l'équipement, assurez-vous que la somme du courant de fuite de l'onduleur et de l'appareil relié ne dépasse pas 3,5 mA. ATTENTION ! Ne débranchez pas l'unité de l'alimentation secteur pendant qu'elle est en marche, sous peine d'invalider l'isolation de terre de protection. ATTENTION ! NE PAS UTILISER POUR DES EQUIPEMENTS MEDICAUX ! Ne pas utiliser dans des situations qui affecteraient le fonctionnement et la sécurité d’équipements et d’applications médicales ou la survie du patient. ATTENTION ! NE PAS UTILISER AVEC OU A PROXIMITE DES AQUARIUMS! Pour réduire les risques d’incendie ou d’électrocution, n’utilisez pas l’UPS avec ou à proximité d’un aquarium. La condensation de l’aquarium peut court-circuiter l’appareil. NE PAS INSTALLER L'ONDULEUR LÀ OÙ IL SERAIT EXPOSÉ EN PLEIN SOLEIL, NI PRÈS D'UNE FORTE SOURCE DE CHALEUR! NE PAS BLOQUER LES OUVERTURES D'AÉRATION AUTOUR DU BOÎTIER ! NE PAS BRANCHER DES APPAREILS MÉNAGERS TELS QUE DES SÈCHE-CHEVEUX SUR LES PRISES DE SORTIE DE L'ONDULEUR.
AVERTISSEMENTS DE SECURITE IMPORTANTS27
Copyright © 2009 CyberPower Systems, Inc. DEBALLAGE Inspectez l’UPS tout en consultant le bordereau d’expédition afin de vous assurer qu’aucune des pièces suivantes ne manque: (1) 1 unité onduleur; (2) 1 manuel d'utilisation; (3) 1 ligne téléphone; (4) PowerPanel
1 CD Logiciel Business Edition CD; (5) 1 câble USB de type A+B; (6) 2 supports de montage en rack; (7) 2 patins; (8) 1 câble d'arrêt d'urgence (gris); (9) 2 câble d'interface série (DB-9); (10) 4 cordons d'alimentation (6 cordons d'alimentation pour PR2200ELCDRTXL2U) RÉGULATEUR DE TENSION AUTOMATIQUE (AVR) Le PR1000ELCDRTXL2U/PR1500ELCDRTXL2U/PR2200ELCDRTXL2U peut stabiliser les incohérences de l'alimentation. L'alimentation secteur pour endommager des données importantes et du matériel, mais la régulation de tension automatique de l'ordinateur permet à votre ordinateur de ne jamais voir de tels niveaux de tensions dangereuses. La régulation automatique de tension régule les basses et les hautes tensions pour que les équipements continuent de fonctionner à des niveaux de puissance secteur sûrs, (220/230/240V), sans avoir à basculer en mode batterie. Votre équipement peut fonctionner normalement, même pendant les problèmes d'alimentation, tels que les baisses de tension et les pannes. Les puissantes batteries avide-plomb hermétiques de l’appareil fournissent de la puissance uniquement si la baisse de tension descend en-dessous de 150V ou augmente au-dessus de 300V.
1. Une perte de charge de la batterie peut se produire pendant le transport et le stockage. Pour la première
utilisation de l'onduleur, il est fortement recommandé de charger les batteries pendant au moins huit heures afin d'assurer la capacité de charge maximale des batteries. Pour recharger les batteries, il vous suffit de brancher l'appareil sur une prise secteur.
2. Lorsque vous utilisez le logiciel fourni, branchez le câble série ou USB entre l'ordinateur et le port
correspondant sur l'onduleur. Remarque : Si le port USB est utilisé, le port série est désactivé. Ils ne peuvent pas être utilisés simultanément. L'ordinateur avec le logiciel PowerPanel
Business Edition se connecte sur le port USB ou sur le port série de l'onduleur. Il peut contrôler la planification du fonctionnement, le test de la batterie, la prise de courant, etc., et obtenir des informations sur l'état de l'onduleur. Toutefois, les autres ordinateurs avec le logiciel PowerPanel
Business Edition ne peut obtenir les informations d'état de l'onduleur que via une connexion LAN.
3. Avec l’UPS éteint et débranché, reliez votre ordinateur, moniteur, ainsi que tout autre appareil de stockage
de la mémoire électrique (l disque dur, de bande magnétique, etc.) dans les prises de sortie d’alimentation de la batterie. Branchez votre périphérique (imprimante, scanner, haut-parleurs) dans les prises de sortie de protection permanente contre la surtension. NE BRANCHEZ PAS une imprimante laser, une déchiqueteuse, une photocopieuse, un générateur, un aspirateur, une pompe de vidange ou d’autres gros appareils électriques dans “les prises de sortie protégés contre la surtension de la batterie”. La consommation de courant de ces appareils entraînera la surcharge de et peut-être même endommagera l’UPS.
4. Pour protéger une connexion de réseau contre la surtension, reliez à l’aide d’un câble de réseau le
connecteur mural au connecteur d’entrée de l’UPS. Reliez ensuite à l’aide d’un câble de réseau le connecteur de sortie de l’UPS à l’appareil de réseau.
5. Appuyez sur le bouton d'alimentation pour allumer l'onduleur. Le témoin de mise sous tension s'illumine. Si
une surcharge est détectée, une alarme sonore retentit et l'onduleur émet un bip long. Pour le réinitialiser, mettez l'appareil hors tension et débranchez certains équipements des prises secteur. Assurez-vous que votre équipement véhicule un courant de charge dans les limites de sécurité de l’appareil, (se référer aux spécifications techniques), puis allumez l'appareil.
6. Afin que la charge de la batterie reste optimale, laissez l’UPS branché dans une prise CA en permanence.
7. Si vous souhaitez ranger l’UPS pour une période prolongée, recouvrez-le et placez-le avec la batterie
entièrement chargée. Si vous n’utilisez pas l’UPS, rechargez la batterie une fois tous les trois mois car autrement sa durée de vie s’en trouverait réduite.
8. Avant de stocker l'onduleur pour une période de temps prolongée, éteignez l'appareil. Ensuite, couvrez-le et
rangez-le avec les batteries complètement chargées. Rechargez les batteries tous les trois mois, afin d'assurer une bonne capacité de la batterie et une longue durée de vie des batteries ; de plus, ceci peut également éviter d'endommager l'unité en raison d'une fuite de batterie peu probable.
9. L'unité offre un port série primaire (I), un port série secondaire (II), et un port USB, (appairé avec le port série
primaire), pour permettre la connexion et la communication entre l'onduleur et tout ordinateur connecté. Le port série primaire (I), ainsi que son port USB appairé permet la communication bidirectionnelle entre l'onduleur et le principal ordinateur connecté au logiciel permettre la connexion et la communication entre l'onduleur et tout ordinateur connecté fourni. L’onduleur permet de commande l'arrêt de l'ordinateur en cas d'urgence, et en même temps, l'ordinateur peut contrôler l'UPS et modifier les différents paramètres programmables. D’autre part, le port série secondaire II, permet uniquement à l'onduleur d'initier l'arrêt automatique de l'ordinateur en cas d'arrêt d'urgence.
10. Port EPO (Arrêt d'urgence) :
Utilisez le câble gris fourni pour le connecter à un commutateur à contact EPO spécial. Suivez le schéma de câblage approprié ci-dessous pour relier le câble à votre configuration EPO. Le commutateur EPO a distance est un interrupteur installé dans un espace extérieur, relié à l'unité via une simple ligne téléphonique RJ-11. En cas d'urgence, il peut être immédiatement utilisé pour couper l'alimentation de l'onduleur.

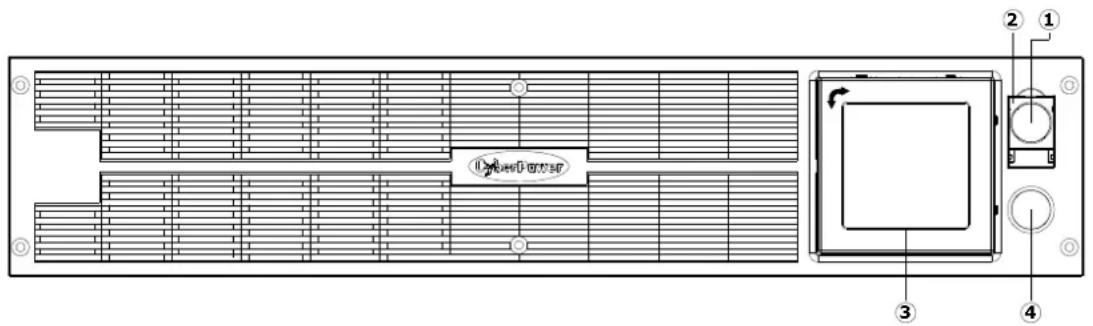

DESCRIPTION 1.Bouton marche/arrêt Sert de bouton marche/arrêt principal pour les appareils branchés aux prises d’alimentation de la batterie.
2. Témoin de mise sous tension
Indique que l’état d'alimentation secteur est normal et que les sorties de l'onduleur fournissent de la puissance, sans surtension et sans pointe.
3. Lecture du LCD multifonction
L’écran numérique intelligent de haute résolution affiche toutes les informations de l’UPS avec icônes et messages. Pour de plus amples informations veuillez consulter la section “Définitions des voyants allumés de l’écran numérique”.
4. Bouton de bascule de l'affichage LCD
Permet de choisir parmi une variété d'informations que l'écran LCD peut afficher.
5. Sortie à sauvegarde sur batterie, protégées contre les surtensions et protégées AVR
L'unité offre un total de dix prises avec sauvegarde sur batterie et protection contre les surtensions. Elles assurent que les équipements connectés ne cessent pas de fonctionner pendant une certaine durée, en cas de panne d'électricité. Critique / non-critique Il est possible de programmer l'appareil de sorte que le bloc de sortie marqué comme "non-critique", (6 ports), cesse de fournir de la puissance aux appareils reliés après une certaine durée, donnant ainsi plus d'autonomie pour les équipements connectés sur les sorties marquées comme "critiques", (4 ports). En d'autres termes, l'utilisateur peut établir la priorité de fonctionnement pour certains appareils connectés, ce qui optimise la "disponibilité", lors d'une panne de courant prolongée. Ce type de commande se fait via le logiciel PowerPanel
Connectez le câble d’alimentation pour fournir l’onduleur en courant électrique.
7. Disjoncteur de sortie
Le disjoncteur sert à fournir une protection contre les surcharges et les pannes.
8. Disjoncteur d'entrée
Le disjoncteur sert à fournir une protection de l'entrée contre les surcharges et les pannes.
Il s'agit d'un port de connexion permettant la communication et la commande entre l'onduleur et l'ordinateur relié. Vous devez installer sur votre ordinateur le logiciel PowerPanel
Business Edition approprié pour le système d'exploitation que vous utilisez.
10. Ports de communication protégés contre les surtensions - RJ11/RJ45
Ces ports sont utilisés pour se protéger contre diverses situations de surtensions les systèmes de câbles RJ-45/RJ-11 standard, (ADSL, LAN, Lignes téléphone/modem).
11. Port série I (primaire)
Le port série I permet la communication bidirectionnelle entre l'onduleur et l'ordinateur. L’onduleur permet de commande l'arrêt de l'ordinateur en cas d'urgence, et en même temps, l'ordinateur peut contrôler l'UPS et modifier les différents paramètres programmables.30 Copyright © 2009 CyberPower Systems, Inc.
12. Port série II (secondaire)
Le port série II permet à l'onduleur d'initier l'arrêt automatique de l'ordinateur connecté en cas d'urgence. 13.Port d'extension Permet à l'utilisateur d'ajouter la carte SNMP optionnelle. 14.Port EPO (Arrêt d'urgence) En cas d'urgence, il peut être immédiatement utilisé pour couper l'alimentation de l'onduleur.
15. Connecteur externe pour bloc piles
Permet le branchement d’un bloc piles CyberPower externe additionnel pour une autonomie étendue. Lisez et suivez les IMPORTANTES INSTRUCTIONS DE SÉCURITÉ avant de toucher à la batterie. Remplacez la batterie sous la supervision d’un personnel qualifié. L'entretien de la batterie ne doit être effectué que par des professionnels. Veuillez contacter votre revendeur, ou envoyer un courriel à : service@cyberpower-eu.com. Notez la référence de remplacement de la batterie, (RBP852), en ce qui concerne les modèles PR1000ELCDRTXL2U/PR1500ELCDRTXL2U/ PR2200ELCDRTXL2U. ATTENTION ! Utilisez uniquement le type de batterie spécifié: HR9-12FR(BB) pour PR1000ELCDRTXL2U/ PR1500ELCDRTXL2U/PR2200ELCDRTXL2U. Contactez votre revendeur pour le remplacement des batteries. ATTENTION ! La batterie peut être la source de risques d’électrocution. Ne jetez pas la batterie dans un feu car elle peut exploser. Respectez les réglementations locales concernant l’élimination appropriée des batteries. Presque tous les revendeurs de batteries au plomb peuvent collecter les batteries usagées pour le recyclage, comme cela est requis par la loi de la plupart des états. ATTENTION ! N’ouvrez pas ni n’altérez les batteries. L’électrolyte contenu dedans est nocif pour la peau et les yeux et peut être toxique. ATTENTION ! Une batterie peut présenter un risque élevé de court-circuit et d’électrocution. Prenez les précautions suivantes avant de remplacer la batterie:
1. Retirez les montres, bagues ou autres objets métalliques.
2. Utilisez uniquement des outils avec des poignées isolantes.
3. Ne posez pas les outils ou des pièces en métal sur la batterie ou sur ses pôles.
4. Portez des gants et des bottes en caoutchouc.
5. Vérifiez que la batterie ne soit pas mise à la terre par inadvertance. Si elle est mise à la terre, retirez la
RAPPEL ! Les batteries usagées sont des déchets dangereux et doivent être éliminées par recyclage. La plupart des détaillants qui vendent des batteries acide-plomb collectent les batteries usagées pour le recyclage, tel que cela est demandé par les réglementations locales.
6. Mettre les nouveaux blocs batteries
dans le logement. Serrer les vis et remettre en place le capot de protection du câble et le panneau avant. Recharger l'unité pendant au moins 8 heures pour s'assurer que l'onduleur fonctionne avec l'autonomie attendue.

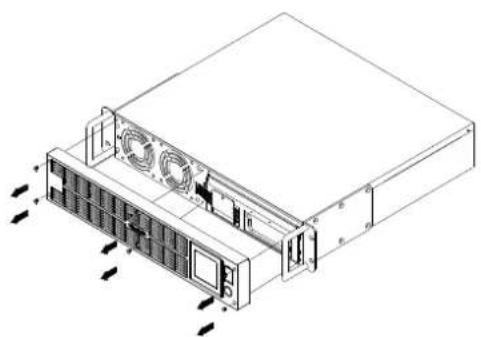

1. Enlever le panneau avant
2. Enlever les deux vis de retenue du
capot du câble de protection, puis enlever le capot lui même.

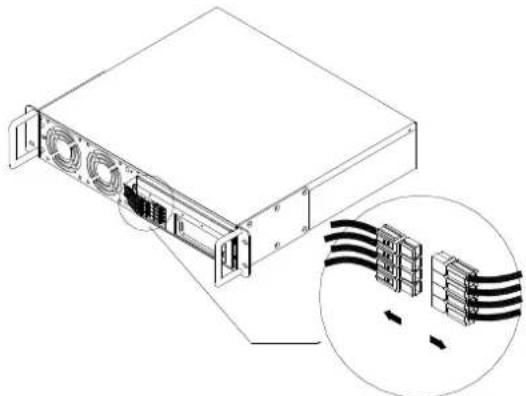

3. Enlever les deux vis de retenue
et les connecteurs des câbles.
4. Débrancher les fils noir et rouge

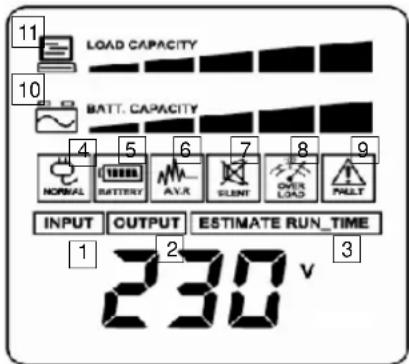

1. Mesure de la tension d'entrée : Cet instrument mesure la tension
secteur de la prise murale. La mesure de tension d'ENTRÉE sert à identifier les informations sur la tension d'entrée. Lorsque l'onduleur se connecte à tout équipement, l'AVR peut fournir une puissance de sortie stable sous 220/230/240V. Dans le cas d'une perte de puissance, d'une forte baisse, ou d'une surtension, l'onduleur s'appuie sur sa batterie interne pour maintenir une sortie stable sous 220/230/240V.
2. Mesure de la tension de sortie : Cet appareil mesure la tension de
sortie de l'onduleur.
3. Autonomie estimée : Ceci affiche l'estimation de l'autonomie de
l'onduleur sur la base de la charge en cours. Lorsque l'autonomie se réduit, la capacité de la batterie diminue ; (l'indicateur de capacité de la batterie chute).
4. Icône normale : Cette icône s'allume lorsque l'onduleur fonctionne dans des conditions normales.
5. Icône de la batterie : Quand il ya une sérieuse baisse ou une panne, cette icône apparaît suivie par une
alarme, (deux bips courts), ce qui indique que l'onduleur utilise maintenant ses batteries internes. Une fois que les batteries sont à court de puissance, (sur une certaine durée), une alarme retentit. Si ceci se produit et que l'alimentation secteur n'a pas été rétablie, il est recommandé de sauvegarder vos fichiers et d'éteindre votre appareil manuellement dès que possible.
6. Icône de régulation automatique de la tension (AVR) : Cette icône apparaît lorsque l'appareil régule
automatiquement l'état de tension de la ligne d'entrée secteur par le bas ou par le haut, sans provoquer l'utilisation de la batterie.
7. Icône de mode silencieux : Cette icône apparaît indique que le buzzer ne seront pas les bips en mode
de fonctionnement des piles, jusqu'à une faible capacité de la batterie est atteinte.
8. Icône de surcharge : Cette icône apparaît suivie par une alarme indiquant qu'un état de surcharge a été
atteint. Pour récupérer d'un état de surcharge, commencez à débrancher vos appareils des sorties de l'onduleur jusqu'à ce que l'icône disparaisse et que l'alarme s'arrête.
9. Icône de panne : Lorsqu'elle est activée, indique une erreur système. Veuillez vous référer au tableau de
dépannage pour les causes et les solutions possibles.
10. CAPACITÉ BATT.: CAPACITÉ BATT. s'affiche sous forme d'histogramme; chaque segment indique
environ 20% de capacité batterie.
11. CAPACITÉ DE CHARGE: CAPACITÉ DE CHARGE s'affiche sous forme d'histogramme; chaque
segment indique environ 20% de capacité DE CHARGE.
DEFINITIONS DES VOYANTS DE L’ECRAN NUMERIQUE33 Copyright © 2009 CyberPower Systems, Inc. Mode général a. Appuyez sur le bouton "Bascule affichage" pour vérifier l'état de l'onduleur :
b. Maintenez le bouton de bascule de l'affichage pendant 4 secondes, Si la machine est en mode Batterie avec l'alarme active, elle devient silencieuse; Si la machine est en mode Ligne, un test d'autodiagnostic se déclenche. c. Si le bouton de bascule de l'affichage reste inactif pendant plus de 30 secondes, le rétroéclairage du LCD s'éteint automatiquement. Mode Configuration Étape 1 : Maintenez enfoncé le bouton de bascule de l'affichage pendant 10 secondes pour entrer dans le mode de configuration de l'onduleur. Étape 2 : En appuyant sur la bascule de l'affichage, l'utilisateur peut basculer entre les fonctions de configuration. Certaines fonctions sont configurables par l'utilisateur comme suit : a. Durée du délai: Le délai de commutation pour le passage du mode batterie au mode ligne. Il existe 9 réglages différents. Le réglage par défaut est de 0 minute. b. Numéros du bloc batterie: Cette fonction fournit l'autonomie estimée de l'onduleur à l'aide de différents chiffres des blocs batteries. Le réglage par défaut est 0. c. Tolérance de fréquence statique: Il y a 4 réglages (1, 2, 4, 6 %), et le réglage par défaut est +/-6%. Description fonctionnelle : Le réglage peut être ajusté à la qualité de l'électricité utilisée. d. Vitesse de montée : Aussi connu sous le nom de Tolérance de fréquence dynamique. Il y a 5 réglages différents (0,25, 0,5, 1, 2, 4 Hz/Sec). La valeur par défaut est 4Hz/sec. Description fonctionnelle : "Vitesse de montée" indique la tolérance d'un dispositif à accepter la variance de fréquence. Une "vitesse de montée" plus faible donne une tolérance moindre, mais une meilleure protection de la charge connectée et vice-versa. e. Tension d'arrêt sur batterie faible : Cette fonction ajuste le point arrêt de l’onduleur en fonction de la capacité restante de la batterie. Ces éléments programmables sont triés par l'unité comme dans le tableau suivant :
1 Tension d'entrée V 2 Tension de sortie V 3 Fréquence de sortie Hz 4 Charge Kw 5 Autonomie estimée Min 6 Capacité de charge % 7 Capacité de la batterie % 8 Centigrade
Délai Min Numéros du bloc batterie A Mode de tension (220/230/240) V Tolérance de fréquence statique % Vitesse de montée Hz Tension d'arrêt sur batterie faible V Version de firmware Aucune
Étape 3 : Maintenez enfoncé le bouton de bascule de l'affichage pendant 4 secondes. Lorsque les icônes clignotent, la valeur de chaque élément se modifie en appuyant légèrement sur le bouton de bascule . Étape 4 : Pour enregistrer la valeur et retourner au mode général, appuyez sur le bouton de bascule pendant 4 secondes. Remarque ! Si l'onduleur reste inactif pendant plus de 30 secondes pendant l'installation, il désactive le rétroéclairage et retourne au mode général automatiquement. Remarque ! Si l'utilisateur ne veut pas enregistrer les nouveaux réglages et souhaite revenir au mode général, il existe deux méthodes : (1) Attendez que le rétroéclairage s'éteigne ou, (2) Maintenez le bouton de "bascule de l'affichage" enfoncé pendant 10 secondes. La conception de circuit GreenPower de CyberPower propose une solution à cette « perte d’énergie ». Lorsque le courant électrique est normal, notre UPS GreenPower fonctionne en mode de Dérivation. L’UPS GreenPower conduit le courant uniquement à travers le relais tout en fournissant encore une tension de sortie normale. La dérivation par le transformateur réduit la consommation de courant, et permet ainsi d’économiser de l’énergie et de l’argent. Lorsque que le courant électrique est anormal, l’UPS fonctionnera en mode Batterie ou AVR. Dans ces conditions, l’UPS GreenPower fonctionnera à peu près de la même manière qu’un UPS traditionnel. La technologie GreenPower de CyberPower fonctionnera en moyenne 88% du temps en Mode de Dérivation.
Modèle PR1000ELCDRTXL2U
Connexions d'entrée IEC 320 C14 IEC 320 C20 Tension d’entrée à l’appareil 160VAC~290VAC Fréquence d’entrée 50/60Hz +/- 3Hz (Auto Sensing) Sortie
Tension de sortie à la batterie 230Vac +/-5% Fréquence de sortie à la batterie 50/60Hz +/- 0.1Hz Temps de transfert 4ms Protection contre les surcharges Sur l’appareil : Coupe circuit, Sur la batterie : Limiteur de courant interne Parasurtenseur
Lightning / Protection parafoudre Oui Prêt pour Internet (Protection ADSL / Téléphone / FAX / Modem Protection) RJ11/RJ45 (1 entrée / 1 sortie ) Physique
Batterie étanche à l’acide de plomb, sans maintenance 12V / 9.0AH x4 Batterie externe échangeable à chaud Oui Diagnostics d'alertes
Témoins Lecture du LCD multifonction (Utilisation de la batterie, AVR, niveau de charge, niveau de batterie) Alarmes audibles Sur batterie, batterie faible, surcharg Température de fonctionnement
Auto Test Autotest manuel Chargeur auto/ Redémarrage auto Oui Interface COM Vrai RS232 x 1+ Fermeture de contact x 1 Interface USB intégrée Oui Réseau SNMP / HTTP En option SPECIFICATIONS TECHNIQUES36 Copyright © 2009 CyberPower Systems, Inc.
Des informations complémentaires relatives aux Problèmes et Solutions se trouve dans la section “Support” du site eu.cyberpowersystems.com Pour plus d’informations, visitez eu.cyberpowersystems.com ou contactez CyberPower Systems B.V. Flight Forum 3545 5657DW Eindhoven The Netherlands Tel: +31 40 2348170, E-MAIL: sales@cyberpower-eu.com Copyright contenu complet ©2009 CyberPower Systems B.V., Tous droits réservés. Reproduction en tout ou en partie interdite sans permission. PowerPanel
Plus sont des marques déposées de CyberPower Systems (USA) Inc. Problème Cause possible Solution La sortie ne délivre pas de puissance à l'équipement Le disjoncteur a sauté en raison d'une surcharge. Éteignez l'onduleur et débranchez au moins un équipement. Attendez 10 secondes, réenclenchez le disjoncteur puis allumez l'onduleur. Les batteries sont déchargées Rechargez l'unité pendant au moins 4 heures L'unité a été endommagée par une surtension ou un pic. Contactez CyberPower Systems pour le remplacement des batteries à service@cyberpower-eu.com Les sorties non critiques ont été éteintes automatiquement en raison d'une surcharge. Appuyez sur le bouton de bascule pour allumer les sorties non critiques. L'onduleur ne fonctionne pas pendant l'autonomie attendue. Les batteries ne sont pas entièrement chargées. Rechargez les batteries en laissant l'onduleur branché. Les batteries sont dégradées Contactez CyberPower Systems pour le remplacement des batteries à service@cyberpower-eu.com L'onduleur ne s'allume pas. Le bouton marche/arrêt est destiné à prévenir les dommages dus à une mise hors et sous tension rapide.
Éteignez l'onduleur. Attendez 10 secondes, puis allumez l'onduleur. L'appareil n'est pas relié à une prise secteur. L'appareil doit être connecté à une prise 220/230/240v. Les piles sont dégradées. Contactez CyberPower Systems pour le remplacement des batteries à service@cyberpower-eu.com Problème mécanique. Contactez CyberPower Systems à service@cyberpower-eu.com PowerPanel
Personal Edition est inactif. Le câble série ou le câble USB n'est pas connecté. Branchez le câble sur l'onduleur. Vous devez utiliser le câble fourni avec l'appareil. Le câble est relié à un mauvais port. Essayez un autre port de votre ordinateur. L'unité ne fournit pas de puissance des batteries. Éteignez votre ordinateur et éteignez l'onduleur. Attendez 10 secondes et rallumez l'onduleur. Ceci devrait réinitialiser l'appareil. Le câble série n'est pas le câble qui a été fournie avec l'appareil. Vous devez utiliser le câble fourni avec l'unité pour le logiciel.
