Type de produit	Kit de soudure électronique
Marque	Velleman
Modèle	MK180
Catégorie	Machine de soudure (kit d'apprentissage)
Alimentation	9 V DC (adaptateur non inclus)
Consommation	Environ 200 mA
Dimensions (carte)	80 x 50 mm environ
Poids	50 g environ
Type de soudure	Composants traversants (THT)
Microcontrôleur	PIC12F629 préprogrammé (VMK180)
Fonctions principales	Affichage à LEDs, réglage de vitesse (trimmer RV1), interrupteur marche/arrêt
Nombre de LEDs	8 LEDs 5 mm
Composants fournis	Résistances, condensateurs, régulateur UA78L05, bornier SK1, etc.
Niveau de difficulté	Débutant
Température de soudage	350 °C (fer à souder standard)
Entretien et nettoyage	Nettoyer avec un chiffon sec et anti-statique
Sécurité	Ne pas utiliser à proximité d'eau ; débrancher avant entretien
Pièces détachées	Disponibles sous les références Velleman (ex: IC VMK180)
Réparabilité	Facile grâce aux composants traversants et schémas fournis
Garantie	2 ans (pièces et main-d'œuvre)
Documentation	Notice PDF téléchargeable sur notice-facile.com

FOIRE AUX QUESTIONS - MK180 VELLEMAN

Quelle est la tension d'alimentation du MK180 ?

Le MK180 nécessite une alimentation 9 V DC via un adaptateur non inclus. Le régulateur UA78L05 convertit cette tension en 5 V pour le circuit.

Comment régler la vitesse affichée ?

Utilisez le trimmer RV1 (22K) marqué 'speed'. Tournez-le avec un tournevis pour ajuster la vitesse du cycle des LEDs.

Que faire si les LEDs ne s'allument pas ?

Vérifiez l'alimentation, le sens des LEDs (anode/cathode), la soudure des composants et l'orientation du circuit intégré IC1 (encoche vers le haut).

Puis-je utiliser un fer à souder standard ?

Oui, un fer à souder de 30-40 W avec une pointe fine convient. Température recommandée : 350 °C.

Quel type de soudure utiliser ?

Utilisez de la soudure étain-plomb (60/40) ou sans plomb, diamètre 0,8 mm, avec flux incorporé.

Le microcontrôleur est-il préprogrammé ?

Oui, l'IC1 (VMK180) est un PIC12F629 préprogrammé par Velleman. Il contient le firmware nécessaire au fonctionnement.

Où trouver le schéma électronique ?

Le schéma est inclus dans la notice PDF disponible sur notice-facile.com. Téléchargez-la gratuitement.

Comment tester le circuit après soudure ?

Avant d'alimenter, vérifiez l'absence de ponts de soudure, le bon sens des composants polarisés (LEDs, condensateurs, CI). Utilisez un multimètre en mode continuité.

Puis-je remplacer le régulateur UA78L05 par un autre ?

Le UA78L05 est un régulateur 5 V 100 mA. Vous pouvez le remplacer par un équivalent comme le L78L05 ou MC78L05.

Combien de temps faut-il pour assembler le kit ?

Pour un débutant, comptez 1 à 2 heures. La notice est claire et les composants sont identifiés.

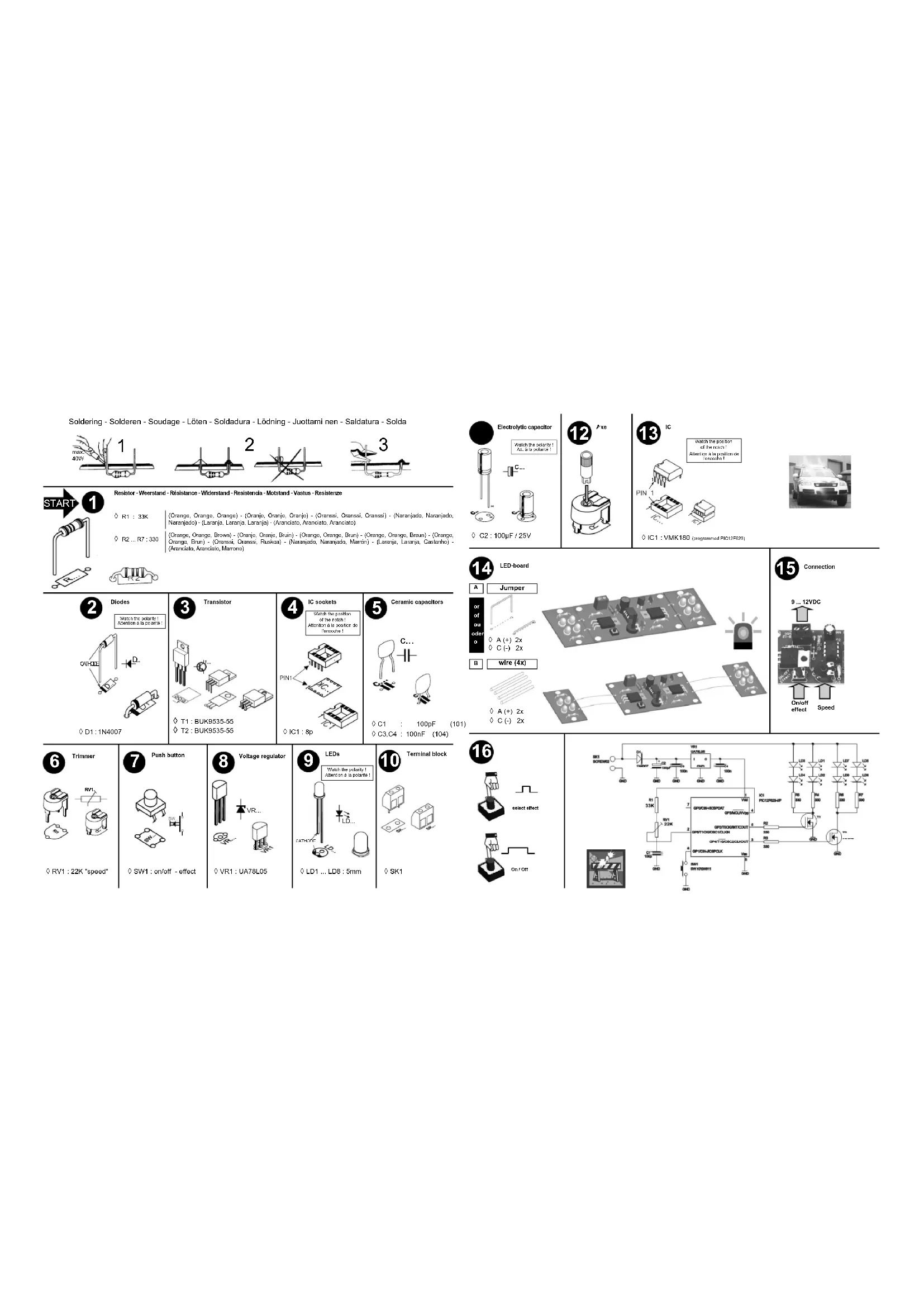

MODE D'EMPLOI MK180 VELLEMAN

Attention à la position de

◇ IC1 : 8p

Ceramic capacitors

◇ C1 : 100pF (101)

◇ C3,C4 : 100nF (104)

Trimmer

◇ RV1 : 22K "speed"

Push button

◇ SW1 : on/off - effect

Voltage regulator

◇ VR1 : UA78L05

LEDs

◇ LD1 ... LD8 : 5mm

Terminal block

◇ SK1

Watch the position of the notch! Attention à la position de l'encoche!

◇ IC1 : VMK180 (programmed PIC12F629)

LED-board

Jumper

Jumper

wire (4x)

◇ A (+) 2x

◇ C (-) 2x
