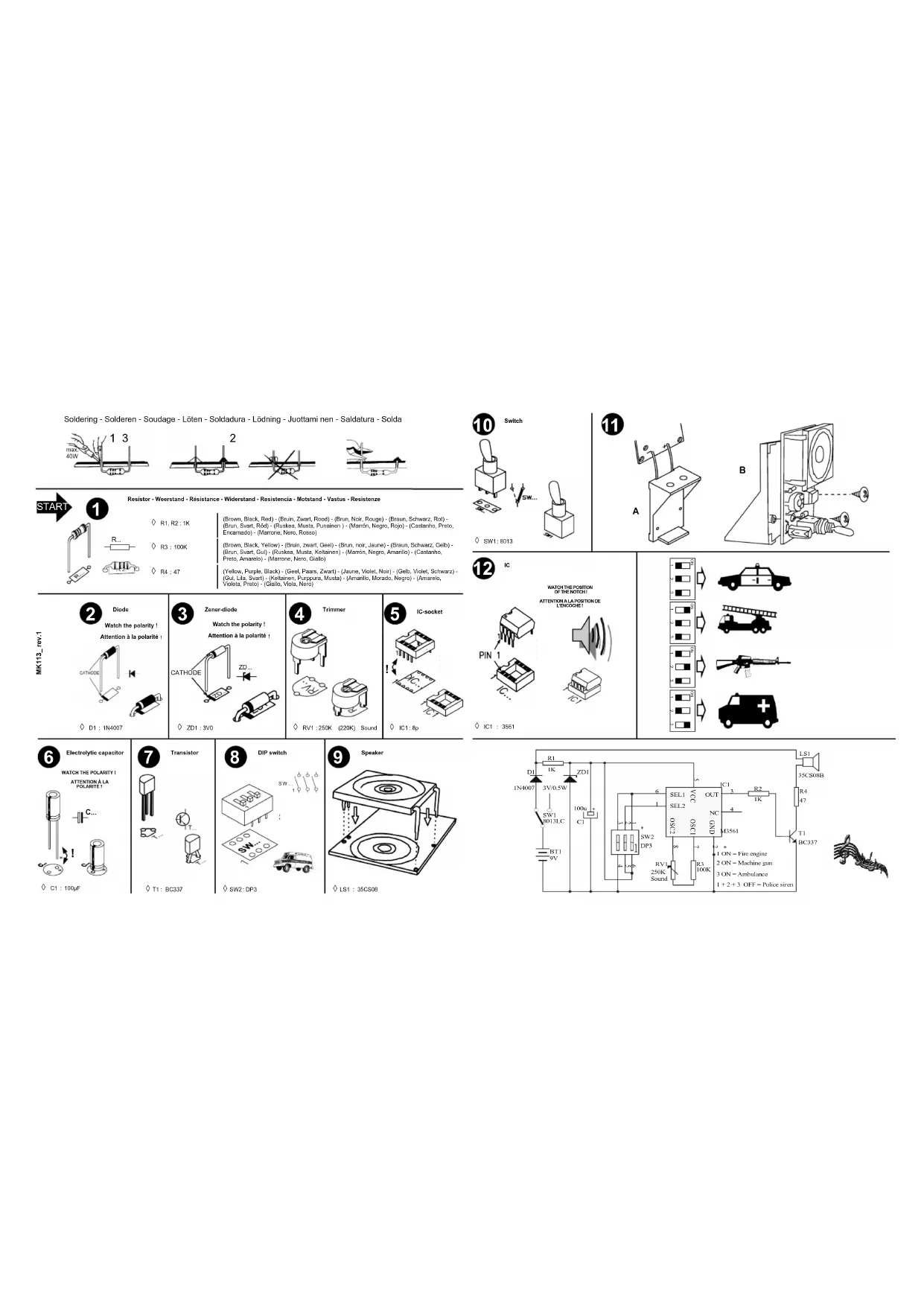

MODE D'EMPLOI MKSET1 VELLEMAN

Soldering - Solderen - Soudage - Löten - Soldadura - Lödning - Juottami nen - Saldatura - Solda

max 40W 1 3 2 3D 4

1

Resistor - Weerstand - Résistance - Widerstand - Resistencia - Motstand - Vastus - Resistenze

◇ R1, R2 : 1K
◇ R3 : 100K
R4:47
(Brown, Black, Red) - (Bruin, Zwart, Rood) - (Brun, Noir, Rouge) - (Braun, Schwarz, Rot) - (Brun, Svart, Röd) - (Ruskea, Musta, Punainen) - (Marrón, Negro, Rojo) - (Castanho, Preto, Encarnado) - (Marrone, Nero, Rosso)
(Brown, Black, Yellow) - (Bruin, zwart, Geel) - (Brun, noir, Jaune) - (Braun, Schwarz, Gelb) - (Brun, Svart, Gul) - (Ruskea, Musta, Keltainen) - (Marrón, Negro, Amarillo) - (Castanho, Preto, Amarelo) - (Marrone, Nero, Giallo)
(Yellow, Purple, Black) - (Geel, Paars, Zwart) - (Jaune, Violet, Noir) - (Gelb, Violet, Schwarz) - (Gul, Lila, Svart) - (Keltainen, Purppura, Musta) - (Amarillo, Morado, Negro) - (Amarelo, Violeta, Preto) - (Giallo, Viola, Nero)

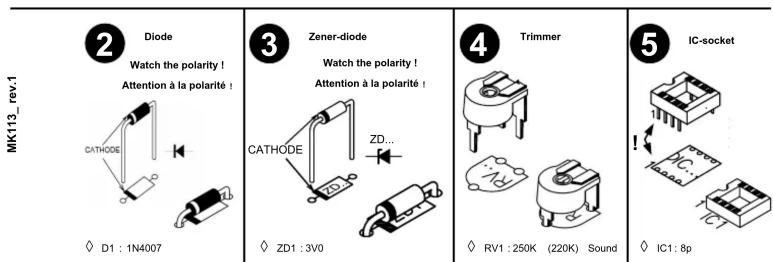

MK113_rev.1 2 Diode Watch the polarity ! Attention à la polarité ! CATHODE D1 : 1N4007 3 Zener-diode Watch the polarity ! Attention à la polarité ! CATHODE ZD... DZ1 : 3V0 4 Trimmer RV1 : 250K (220K) Sound 5 IC-socket IC1: 8p

10 Switch SW... SW... 11 A B SW1: 8013

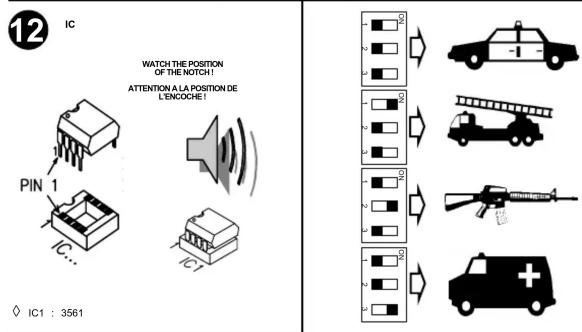

12 IC WATCH THE POSITION OF THE NOTCH! ATTENTION A LA POSITION DE L'ENOCHE! PIN 1 IC1 : 3561

◇ T1 : BC337

8 DIP switch SW... SW... 1

◇ SW2: DP3

9 Speaker

◇ LS1 : 35CS08

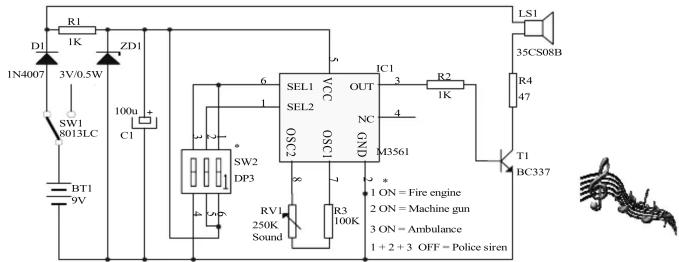

R1 D1 1N4007 3V/0.5W SW1 8013LC BT1 9V ZD1 100u C1 6 1 SEL1 SEL2 OSC2 OUT NC ND M3561 IC1 3 R2 1K R4 47 T1 BC337 LS1 35CS08B R3 100K RV1 250K Sound SW2 DP3 1 ON = Fire engine 2 ON = Machine gun 3 ON = Ambulance 1 + 2 + 3 OFF = Police siren
