Type de produit	Détecteur de fumée optique sans fil
Marque	Flamingo
Modèle	FA20RF
Alimentation du détecteur	1 pile 9V
Alimentation de l'émetteur-récepteur	3 piles AA 1,5V
Durée de vie des piles	Environ 1 an
Type de détection	Optique (photodectrique)
Communication sans fil	Fréquence 2,4 GHz, interconnexion maître/esclave
Température de fonctionnement	-5°C à 40°C
Distance d'installation au plafond	≥ 65 cm des coins/murs, ≥ 30 cm des boîtiers électriques
Fonctions principales	Détection de fumée, alarme sonore intégrée, voyant LED clignotant, bouton de test, apprentissage maître/esclave
Contenu du paquet	Plaque de montage, détecteur de fumée avec émetteur-récepteur
Entretien	Nettoyer extérieur avec chiffon doux sec ; tester mensuellement ; nettoyer semestriellement
Sécurité	Ne pas ouvrir, ne pas peindre, ne pas utiliser de piles rechargeables
Conformité	Directives CEM, R&TTE, Basse Tension ; normes EN 301489, EN 60950, EN 300220

FOIRE AUX QUESTIONS - FA20RF Flamingo

Comment installer le détecteur de fumée FA20RF ?

Installez la plaque de montage au plafond à au moins 65 cm des coins et murs. Insérez une pile 9V dans le détecteur et trois piles AA dans l'émetteur-récepteur. Enclenchez le détecteur sur la plaque en tournant. Assurez-vous que les piles sont en place avant le montage.

Comment tester le détecteur de fumée ?

Appuyez sur le bouton de test (d) pendant quelques secondes jusqu'à ce que l'alarme retentisse. Relâchez, l'alarme s'arrête automatiquement. Testez au moins une fois par mois.

Comment connecter plusieurs détecteurs entre eux ?

Placez tous les détecteurs sur une table. Sur le détecteur maître, appuyez plusieurs fois sur le bouton LEARN jusqu'à ce que la LED verte s'allume. Sur les esclaves, appuyez sur LEARN jusqu'à LED rouge. Ensuite, maintenez le bouton test du maître enfoncé jusqu'à ce que les esclaves déclenchent l'alarme.

Quelle est la durée de vie des piles ?

Les piles durent environ un an. Un court signal d'alarme indique une batterie faible. Remplacez toutes les piles en même temps.

Que faire en cas de fausse alarme ?

Soufflez sur le capteur optique ou utilisez de l'air comprimé et un aspirateur pour le nettoyer. Évitez de placer le détecteur près de projecteurs ou d'appareils électriques. Utilisez des piles de haute qualité non rechargeables.

Puis-je peindre le détecteur de fumée ?

Non, les détecteurs de fumée ne doivent pas être peints. La peinture obstruerait les ouvertures de détection et compromettrait le fonctionnement.

Puis-je utiliser des piles rechargeables ?

Non, n'installez jamais de piles rechargeables. Utilisez uniquement des piles alcalines neuves de 9V et AA.

À quelle distance installer le détecteur des autres appareils sans fil ?

Placez le système à au moins 3 mètres des téléphones sans fil, micro-ondes ou autres appareils utilisant la fréquence 2,4 GHz pour éviter les interférences.

Comment nettoyer le détecteur de fumée ?

Utilisez un chiffon doux et sec ou une brosse pour nettoyer l'extérieur. Ne utilisez pas de produits chimiques, alcool ou essence. Nettoyez au moins deux fois par an.

Quelle est la température ambiante recommandée ?

Le détecteur fonctionne entre -5°C et 40°C. Ne l'installez pas dans des pièces où la température descend en dessous ou dépasse ces limites.

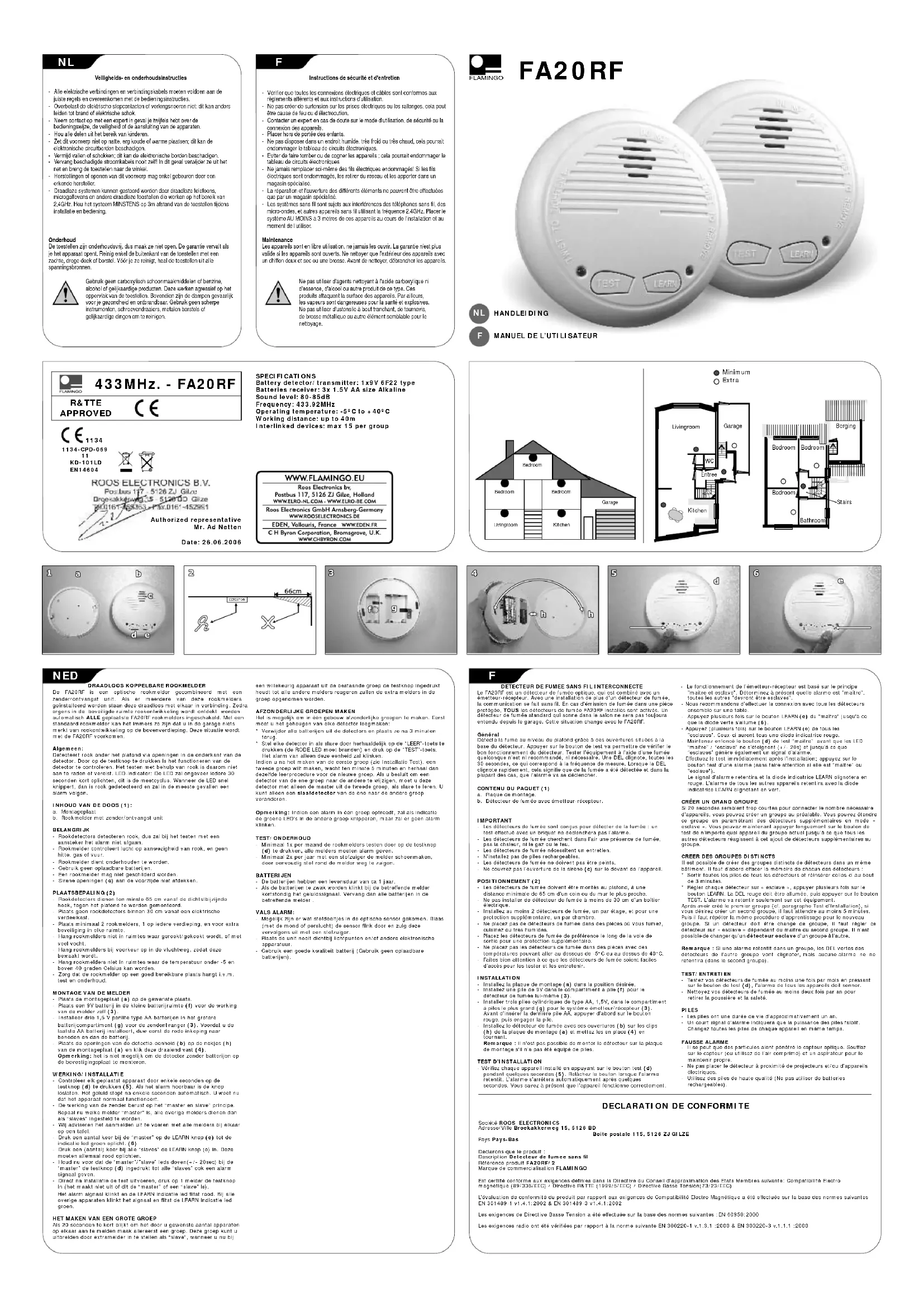

MODE D'EMPLOI FA20RF Flamingo

Instructions de sécurité et d'entretien

Vérifier que toutes les connexions électriques et câbles sont conformes aux règlements afférents et aux instructions d'utilisation.
Ne pas créer de surtension sur les prises électriques ou les rallonges, cela peut être cause de feu ou d'électrocution.
Contacter un expert en cas de doute sur le mode d'utilisation, de sécurité ou la connexion des appareils.
Placer hors de portée d
Ne pas disposer dans un endroit humide, très froid ou très chaud, cela pourrait endommager le tableau de circuits électroniques.
Eviter de faire tomber ou de cogner les appareils ; cela pourrait endommager le tableau de circuits électroniques
Ne jamais remplacer soi-même des fils électriques endommagés! Si les fils électriques sont endommagés, les retirer du réseau et les apporter dans un maqasin spécialisé.
La réparation et l'ouverture des différents éléments ne peuvent être effectuées que par un magasin spécialisé.
Les systèmes sans fil sont sujets aux interférences des téléphones sans fil, des micro-ondes, et autres appareils sans fil utilisant la fréquence 2.4GHz. Placer le système AU MOINS à 3 mètres de ces appareils au cours de l'installation et au moment de l'utiliser.

Maintenance

Les appareils sont en libre utilisation, ne jamais les ouvrir. La garantie n'est plus valide si les appareils sont ouverts. Ne nettoyer que l'extérieur des appareils avec un chiffon doux et sec ou une brosse. Avant de nettoyer, débrancher les appareils.

Ne pas utiliser d'agents nettoyant à l'acide carboxylique ni d'essence, d'alcool ou autre produit de ce type. Ces produits attaquent la surface des appareils. Par ailleurs, les vapeurs sont dangereuses pour la santé et explosives. Ne pas utiliser d'ustensile à bout tranchant, de tournevis, de brosse métallique ou autre élément semblable pour le nettoyage.

ELAMINGO

FA20RF

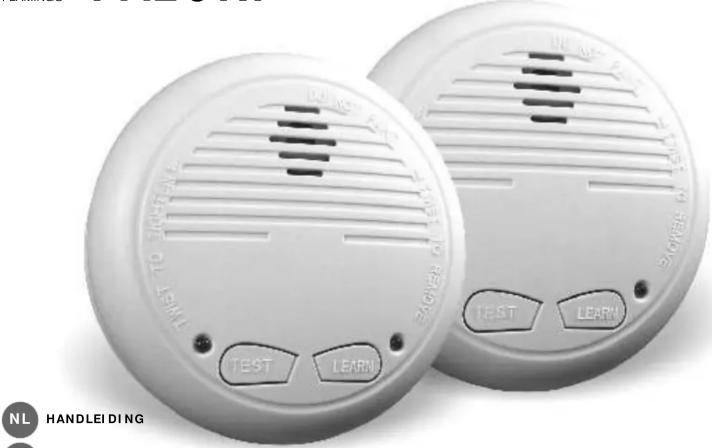

Le FA20RF est un détecteur de fumée optique, qui est combiné avec un émetteur-récepteur. Avec une installation de plus d'un détecteur de fumée, la communication se fait sans fil. En cas d'émission de fumée dans une pièce protégée, TOUS les détecteurs de fumée FA20RF installés sont activés. Un détecteur de fumée standard qui sonne dans le salon ne sera pas toujours entendu depuis le garage. Cette situation change avec le FA20RF.

Général

Détecte la fume au niveau du plafond grâce à des ouvertures situées à la base du détecteur. Appuyer sur le bouton de test va permettre de vérifier le bon fonctionnement du détecteur. Tester l'équipement à l'aide d'une fumée quelconque n'est ni recommandé, ni nécessaire. Une DEL clignote, toutes les 30 secondes, ce qui correspond à la fréquence de mesure. Lorsque la DEL clignote rapidement, cela signifie que de la fumée a été détectée et dans la plupart des cas, que l'alarme va se déclencher.

CONTENU DU PAQUET (1)

a. Plaque de montage.

a. Plaques de montage; b. Détecteur de fumée avec émetteur-récepteur

IMPORTANT

- Les détecteurs de fumée sont conçus pour détecter de la fumée : un test effectué avec un briquet ne déclenchera pas l'alarme

- Les détecteurs de fumée cherchent dans l'air une présence de fumée, pas la chaleur, ni le gaz ou le feu.

- Les détecteurs de fumée nécessitent un entretien.

- N'installez pas de piles rechargeables.

- Les détecteurs de fumée ne doivent pas être peints. - Ne œuvrez pas l'ouverture de la cirène (e) sur le de

- Ne couvrez pas l'ouverture de la sirelle (c) sur le devant de l'apparell.

POSITIONNEMENT (2)

- Les détecteurs de fumée doivent être montés au plafond, à une distance minimale de 65 cm d'un coin ou du mur le plus proche. - Ne pas installer de détecteur de fumée à moins de 30 cm d'un boîtier électrique.

- Installez au moins 2 détecteurs de fumée, un par étage, et pour une protection supplémentaire, un par chambre.

- Ne placez pas de détecteurs de fumée dans des pièces où vous fumez, cuisinez ou très humides.

- Placez les détecteurs de fumée de préférence le long de la voie de sortie pour une protection supplémentaire.

- Ne placez pas les détecteurs de fumée dans des pièces avec des températures pouvant aller au dessous de -5°C ou au dessus de 40°C. - Faites bien attention à ce que les détecteurs de fumée soient faciles d'accès pour les tester et les entretenir.

INSTALLATION

• Installez la plaque de montage (a) dans la position désirée.
• Installez une pile de 9V dans le compartiment à pile (1) pour le détecteur de fumée lui-même (3).
• Installer trois piles cylindriques de type AA, 1,5V, dans le compartiment à piles le plus grand (g) pour le système émetteur/récepteur (3). Avant d'insérer la dernière pile AA, appuyer d'abord sur le bouton rouge, puis engager la pile.
• Installez le détecteur de fumée avec ses ouvertures (b) sur les clips (h) de la plaque de montage (a) et mettez les en place (4) en tournant.
  Remarque : il n'est pas possible de monter le détecteur sur la plaque de montage s'il n'a pas été équipé de piles.

TEST D'INSTALLATION

- Vérifiez chaque appareil installé en appuyant sur le bouton test (d) pendant quelques secondes (5). Relâchez le bouton lorsque l'alarme retentit. L'alarme s'arrêtera automatiquement après quelques secondes. Vous savez à présent que l'appareil fonctionne correctement.

- Le fonctionnement de l'émetteur-récepteur est basé sur le principe "maître et esclave". Déterminez à présent quelle alarme est "maître", toutes les autres "devront être esclaves".

- Nous recommandons d'effectuer la connexion avec tous les détecteurs ensemble sur une table.

- Appuyez plusieurs fois sur le bouton LEARN (e) du "maître" jusqu'à ce que la diode verte s'allume (6).

- Appuyez (plusieurs fois) sur le bouton LEARN (e) de tous les "esclaves". Ceux-ci auront tous une diode indicatrice rouge. - Maintenez enfoncé le bouton (d) de test "maître" avant que les LED "maître" / "esclave" ne s'éteignent (+/- 20s) et jusqu'à ce que "esclaves" génère également un signal d'alarme.

- Effectuez le test immédiatement après l'installation; appuyez sur le bouton test d'une alarme (sans faire attention si elle est "maître" ou "esclave").

Le signal d'alarme retentira et la diode indicatrice LEARN clignotera en rouge. L'alarme de tous les autres appareils retentira avec la diode indicatrice LEARN clignotant en vert.

CRÉER UN GRAND GROUPE

Si 20 secondes semblent trop courtes pour connecter le nombre nécessaire d'appareils, vous pouvez créer un groupe au préalable. Vous pouvez étendre ce groupe en paramétrant des détecteurs supplémentaires en mode « esclave ». Vous pouvez maintenant appuyer longuement sur le bouton de test de n'importe quel appareil du groupe actuel jusqu'à ce que tous les autres détecteurs réagissent à cet ajou de détecteurs supplémentaires au groupe.

CREER DES GROUPES DISTINCTS

Il est possible de créer des groupes distincts de détecteurs dans un même bâtiment. Il faut d'abord effacer la mémoire de chacun des détecteurs : * Sortir toutes les piles de tous les détecteurs et réinsérer celles-ci au bout de 3 minutes.

* Régler chaque détecteur sur « esclave », appuyer plusieurs fois sur le bouton LEARN. La DEL rouge doit être allumée, puis appuyer sur le bouton TEST. L'alarme va retentir seulement sur cet équipement.

Après avoir créé le premier groupe (cf. paragraphe Test d'Installation), si vous désirez créer un second groupe, il faut attendre au moins 5 minutes. Puis il faut répéter la même procédure d'apprentissage pour le nouveau groupe. Si un détecteur doit être changé de groupe, il faut régler ce détecteur sur « esclave » dépendant du maître du second groupe. Il n'est possible de changer qu'un détecteur esclave d'un groupe à l'autre.

Remarque : Si une alarme retentit dans un groupe, les DEL vertes des détecteurs de l'autre groupe vont clignoter, mais aucune alarme ne ne retentira (dans le second groupe).

TEST/ ENTRETI EN

• Testez vos détecteurs de fumée au moins une fois par mois en pressant sur le houten de test (d), l'alarme de tous les appareils doit canner.
• Nettoyez vos détecteurs de fumée au moins deux fois par an pour retirer la poussière et la saleté.

PI LES

- Les piles ont une durée de vie d'approximativement un an.

- Un court signal d'alarme indiquera que la puissance des piles faiblit. Changez toutes les piles de chaque appareil en même temps.

FAUSSE ALARME

- Il se peut que des particules aient pénétré le capteur optique. Soufflez sur le capteur (ou utilisez de l'air comprimé) et un aspirateur pour le maintenir propre.

- Ne pas placer le détecteur à proximité de projecteurs et/ou d'appareils électriques.

- Utilisez des piles de haute qualité (Ne pas utiliser de batteries rechargeables).

DECLARATION DE CONFORMITE

Société ROOS ELECTRONICS

Adresse/Ville Broekakkerweg 15, 5126 BD

Pays Pays-Bas

Boite postale 115, 5126 ZJ GI LZE

Déclarons que le produit

Description Detecteur de fumee sans fil

Référence produit FA20RF/ 2 Marque de commercialisation FLAMINGO

Est certifié conforme aux exigences définies dans la Directive du Conseil d'approximation des Etats Membres suivante: Compatibilité Electro magnétique (89/336/EEC) / Directive R&TTE (1999/5/EEC) / Directive Basse Tension(73/23/EEC)

L'évaluation de conformité du produit par rapport aux exigences de Compatibilité Electro Magnétique a été effectuée sur la base des normes suivantes EN 301489-1 v1.4.1:2002 & EN 301489-3 v1.4.1:2002

Les exigences de Directive Basse Tension a été effectuée sur la base des normes suivantes : EN 60950:2000

Les exigences radio ont été vérifiées par rapport à la norme suivante EN 300220-1 v.1.3.1 :2000 & EN 300220-3 v.1.1.1 :2000
