MODE D'EMPLOI 4950 PeakTech

Manuel d'utilisation Thermomètre infrarouge avec entrée de type K2

1. les consignes de sécurité pour l'utilisation de

l'appareil Ce produit est conforme aux exigences des directives de l'Union européenne suivantes pour la conformité CE : 2014/30/EU (Compatibilité électromagnétique), 2011/65/EU (RoHS). Nous confirmons par la présente que ce produit est conforme aux normes de protection essentielles spécifiées dans les Instructions du Conseil pour l'adaptation des dispositions administratives pour le Royaume-Uni des règlements sur la compatibilité électromagnétique de 2016 et des règlements sur le matériel électrique (sécurité) de 2016. Les dommages causés par le non-respect des instructions suivantes sont exclus de toute réclamation de quelque nature que ce soit. Ne pas exposer l'appareil à des températures extrêmes, à la lumière directe du soleil, à une humidité extrême ou à l'humidité. Manipulez l'appareil avec une extrême prudence lorsqu'il est allumé (émission de rayons laser). Ne jamais diriger le faisceau laser vers l'œil Ne dirigez pas le faisceau laser vers des substances gazeuses ou des récipients de gaz (risque d'explosion). Tenir le faisceau laser éloigné des objets réfléchissants (risque de blessure aux yeux).3 Éviter tout contact avec le faisceau laser (ne pas exposer le corps à l'émission du faisceau laser). Ne pas faire fonctionner l'appareil à proximité de champs magnétiques puissants (moteurs, transformateurs, etc.). Évitez les fortes vibrations de l'appareil. Tenir les pistolets à souder chauds éloignés de la proximité immédiate de l'appareil. Avant de commencer à fonctionner, l'unité doit être stabilisée à la température ambiante. (Important lors du transport d'une pièce froide à une pièce chaude et vice versa). N'apportez aucune modification technique à l'appareil. Seuls des techniciens de service qualifiés sont autorisés à ouvrir l'appareil et à effectuer des travaux d'entretien et de réparation. Les instruments de mesure ne sont pas à mettre entre les mains des enfants ! Nettoyage de l'appareil Ne nettoyez l'appareil qu'avec un chiffon humide et non pelucheux. N'utilisez que du liquide vaisselle disponible dans le commerce. Lors du nettoyage, veillez à ce qu'aucun liquide ne pénètre à l'intérieur de l'appareil. Cela pourrait entraîner un court-circuit et la destruction de l'appareil.

Mesure précise et sans contact de la température Mesure supplémentaire au moyen d'un capteur de température de type K4 Marquage de cibles par faisceau laser Fonction de maintien automatique de la valeur mesurée (data hold) Arrêt automatique Affichage de la température au choix en °C ou °F Valeur d'émission réglable de 0,10 à 1,0 Affichage de la valeur maximale, minimale, de la différence et de la moyenne Affichage multifonctionnel avec rétro-éclairage Sélection automatique de la gamme Mesures continues en option par verrouillage de la gâchette Fonction d'alarme pour les températures minimales et maximales réglables5

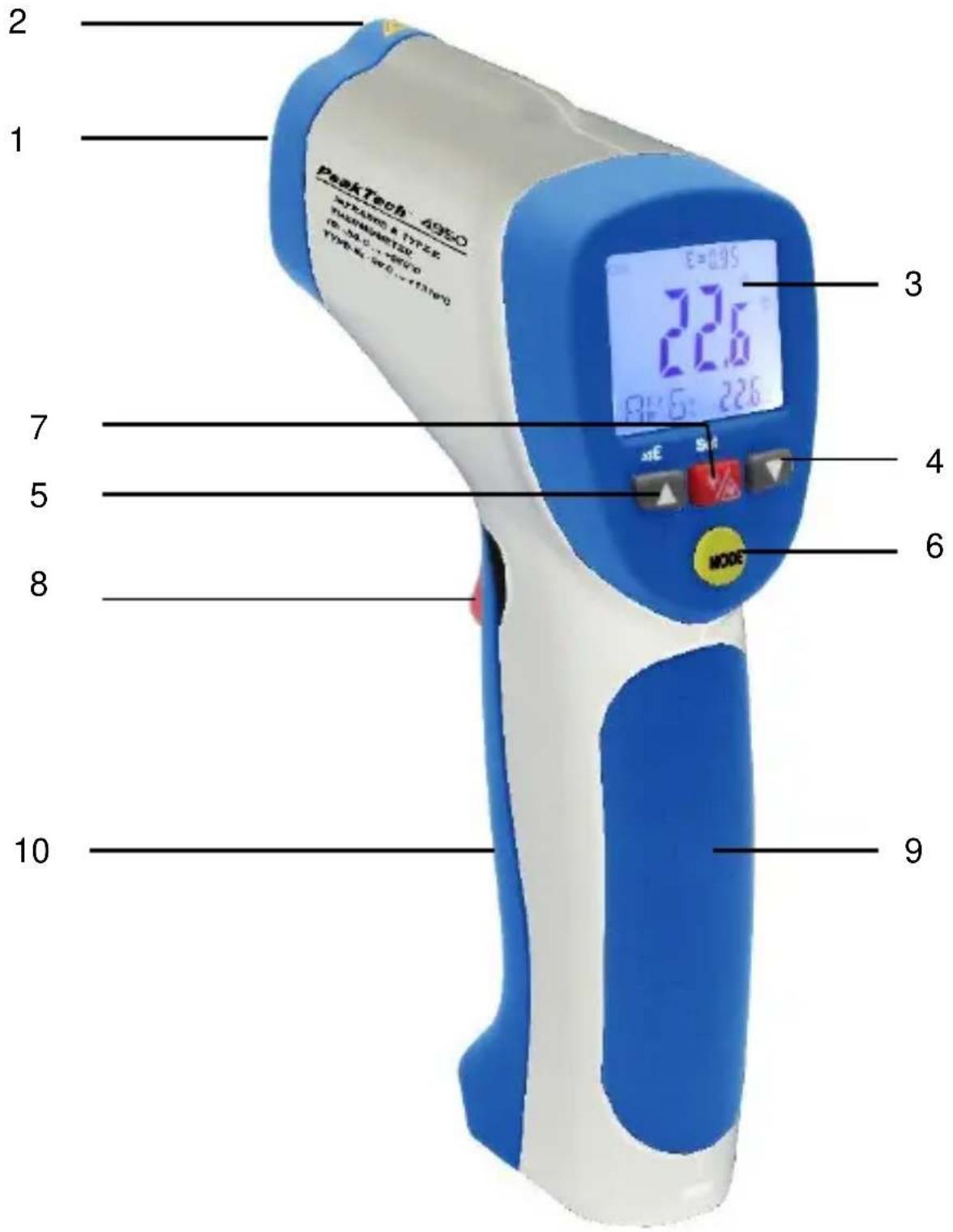

3. les connexions et les commandes de l'appareil

1. capteur infrarouge

2. le faisceau laser

4. Touche flèche vers le bas

5. Touche flèche vers le haut

7. bouton d'alimentation du laser/rétroéclairage

8. bouton ON/HOLD (déclencheur)

10. compartiment à piles7

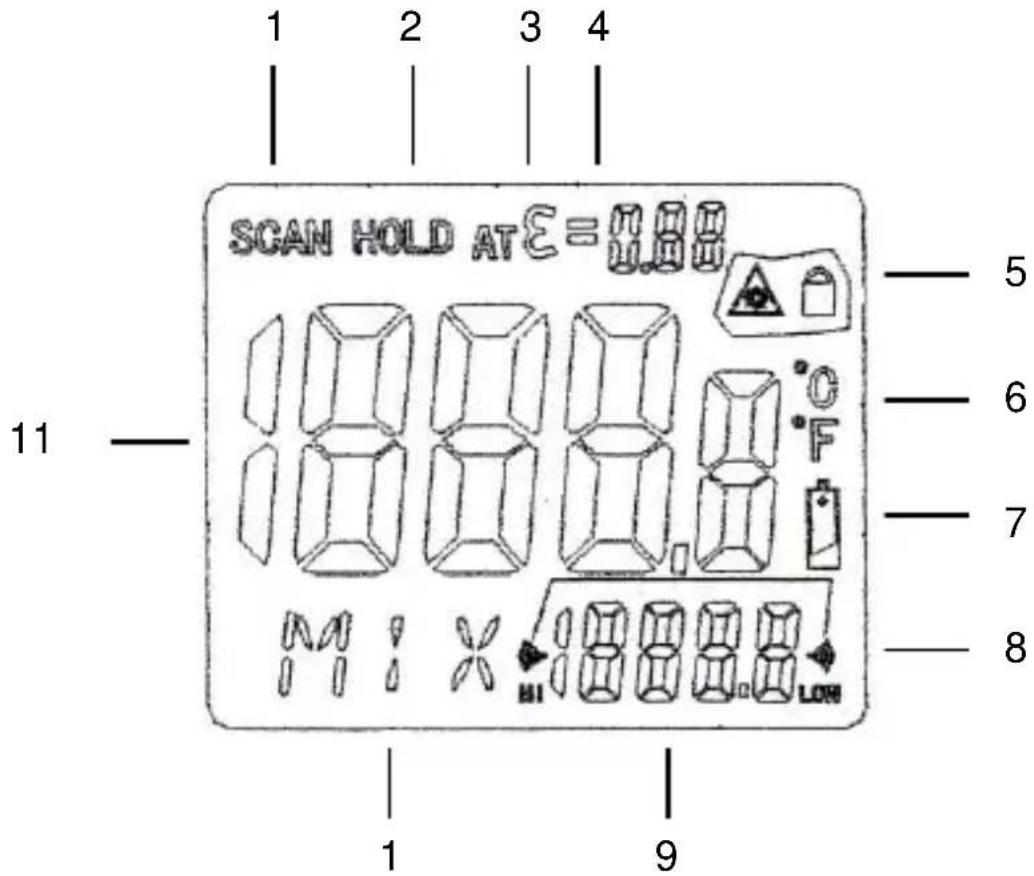

1. Affichage de la mesure SCAN

2. maintien des données

3. facteur d'émission disponible automatiquement

4. facteur d'émission

5. Symboles de verrouillage de la gâchette et du laser

6. Température en °C/°F

7. indicateur d'état de la batterie

8. icônes d'alarme pour le réglage supérieur et

inférieur. Limites de température

9. les relevés de température des fonctions : MAX,

MIN, DIF, AVG, HAL, LAL et TK

10. affichage pour EMS, MAX, MIN, DIF, AVG, HAL,

11. valeur de la température actuellement mesurée

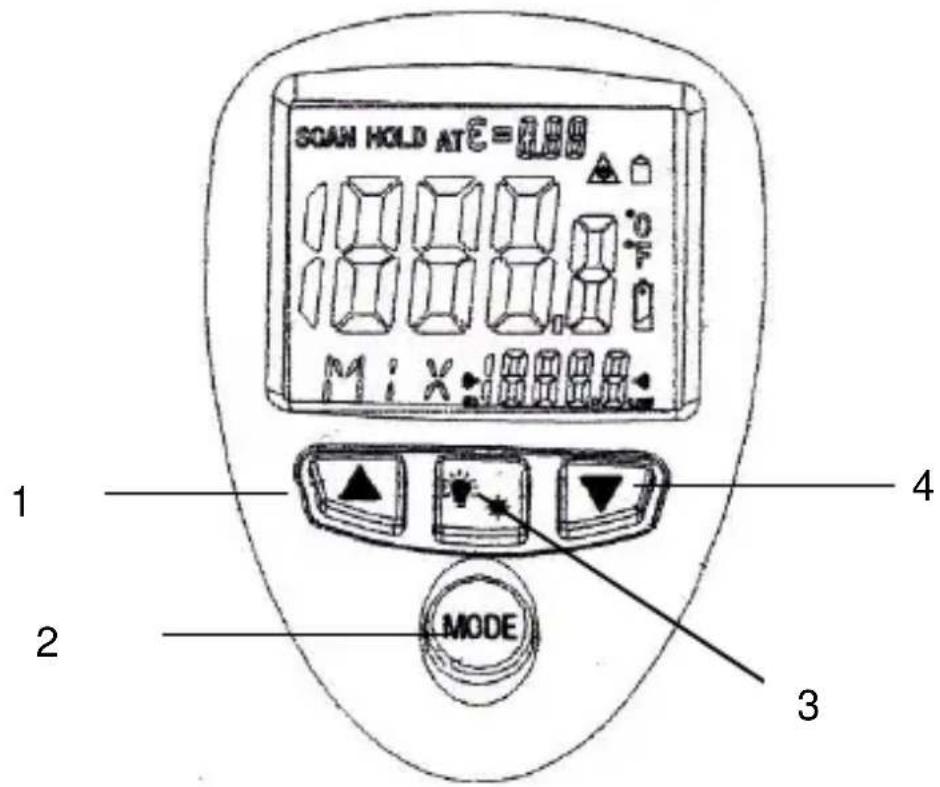

3.2 Boutons poussoirs

1. touche flèche haut (pour EMS, HAL, LAL)

2. bouton MODE pour sélectionner la fonction

3. laser/rétroéclairage - bouton d'alimentation

4. flèche vers le bas (pour EMS, HAL, LAL)

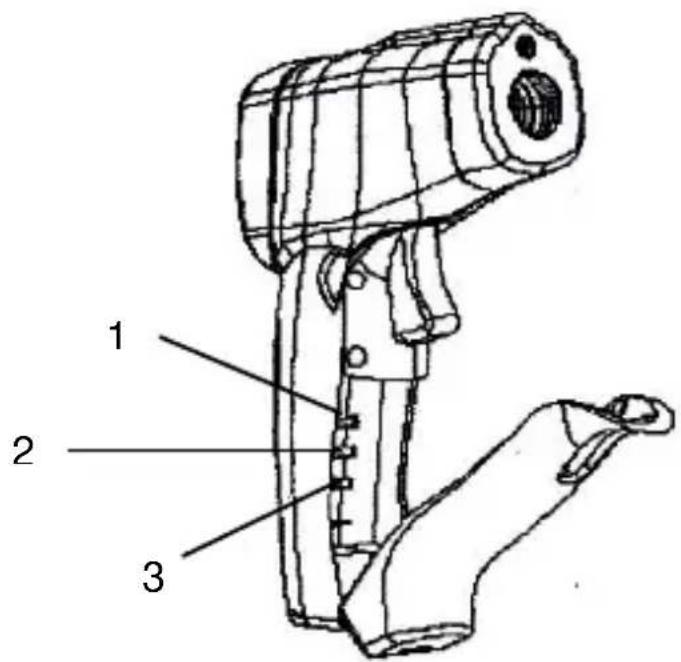

3.3 Fonctions du bouton de mode

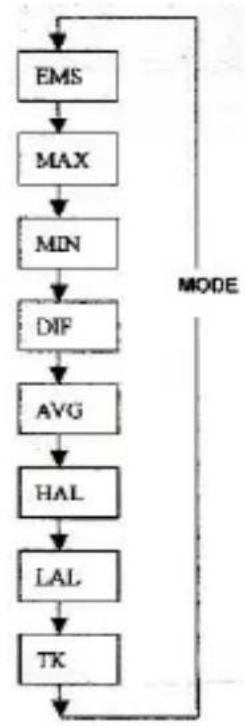

Le thermomètre infrarouge PeakTech 4950 est équipé de fonctions de mesure supplémentaires telles que la mesure de la valeur maximale, de la valeur minimale, de la valeur différentielle et de la valeur moyenne. Ces valeurs sont automatiquement enregistrées et sauvegardées pour chaque mesure. Ils peuvent être rappelés à l'aide de la touche MODE jusqu'à ce qu'une nouvelle mesure soit effectuée. Le bouton MODE peut également être utilisé pour sélectionner les fonctions HAL (limite supérieure réglable de la température mesurée), LAL (limite inférieure réglable de la température mesurée) et EMS (facteur d'émission réglable). En appuyant sur la touche MODE, toutes les fonctions peuvent être appelées ou réglées les unes après les autres. En outre, le PeakTech 4950 est équipé de l'affichage d'un capteur de température de type K connecté en externe dont les valeurs mesurées peuvent être affichées avec la fonction TK. L'illustration montre toutes les fonctions qui peuvent être appelées à l'aide de la touche MODE :10

3.4 Commutation C/F°, blocage de déclenchement et

1. Commutateur °C/°F

2. Interrupteur à bascule verrouillant le

déclenchement ON/OFF

3. Commutation de la fonction d'alarme ON/OFF

Sélectionnez l'unité de température °C ou °F à l'aide du commutateur °C/°F (1). Pour les mesures continues, l'interrupteur du verrouillage de la gâchette (2) peut être activé. Le site Le PeakTech 4950 doit alors être mis en marche une seule fois avec le déclencheur pour démarrer la mesure continue. Pour activer la fonction d'alarme (signal sonore ), mettez en marche le commutateur de la fonction d'alarme (3).

4. les conditions de mesure

Pour mesurer la température, tenez le capteur IR dans la direction de l'objet à mesurer. Les différences de température ambiante sont automatiquement compensées. Veuillez noter ! Si les différences de température ambiante sont importantes, la compensation peut prendre jusqu'à 30 minutes.12 Il doit y avoir une pause de quelques minutes entre la mesure des températures haute et basse. Ce temps est nécessaire comme "temps de refroidissement" par le capteur IR. Le non-respect de ce délai peut affecter la précision.

5. Mesures IR sans contact

5.1 Mise en marche et arrêt de l'appareil

1. effectuer la mesure en appuyant sur le bouton

2. Lire la valeur mesurée sur l'écran LCD. L'appareil

s'éteint automatiquement environ 7 secondes après le relâchement de la touche ON/HOLD.

5.2 Choix de la température

Pour sélectionner l'unité de température (°C/°F), mettez d'abord l'appareil en marche à l'aide de la touche ON/HOLD, puis appuyez sur la touche de commutation °C ou °F. L'unité de mesure de la température sélectionnée s'affiche.

5.3 Fonction de maintien de la valeur mesurée

Maintien des données Appuyez sur la touche ON/HOLD pour "geler" l'affichage de la température actuellement mesurée.13

Après avoir relâché le bouton ON/HOLD, la valeur de température actuellement mesurée est gelée pendant environ 7 secondes.

5.4 Rétro-éclairage de l'écran LCD

Pour allumer le rétro-éclairage de l'écran LCD, procédez comme indiqué :

1. Mettez l' appareil en marche à l'aide du bouton

2. Appuyez sur le bouton BACKLIGHT. Le rétro-

éclairage est allumé.

3. Pour éteindre le rétroéclairage, appuyez à

nouveau sur le bouton BACKLIGHT.

5.5 Mise en marche du faisceau laser

Appuyez simultanément sur le bouton ON/HOLD et sur le bouton LASER pour allumer le faisceau laser. Appuyez à nouveau sur le bouton LASER pour éteindre le faisceau laser.14

5.6 Description du faisceau laser

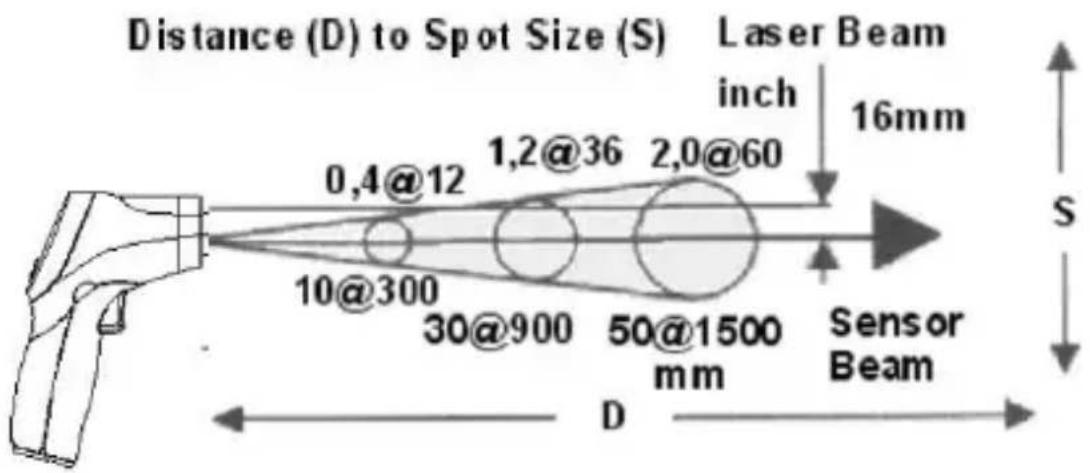

D = Facteur de distance (zone d'illumination du faisceau en fonction de la distance) en fonction de la distance) 30 : 1 S = Diamètre du faisceau laser 16 mm 1 pouce = 2,5 cm 6 pouces = 15 cm 2 In = 5 cm 12 In = 30 cm 4 In = 10 cm 24 In = 60 cm

6. données techniques

• Afficher Écran LCD rétro-éclairé de 3½ chiffres Plage de mesure -50°C p. 850
• °C (-58°F p. 1562
• °F) Séquence de mesure environ 6 x/sec. (150ms) Arrêt automatiquement après environ 7 secondes Résolution 0,1°C/F, 1°C/F Emission 0,1 ~ 1,0 variable Sensibilité spectrale 8 p. 14
• µm Dispositif à faisceau laser Classe 2, sortie < 1mW, Longueur d'onde 630 - 670 nm15 Rapport des points de mesure 30 : 1 Température de fonctionnement- zone 0 p. 50
• °C / 32 °F Humidité 10% - 90% Alimentation électrique Pile bloc de 9 V Dimensions 47 x 180 x 100mm (LxHxP) Poids 290 g p. 122

6.1 Spécifications du thermomètre infrarouge

Attention : La précision spécifiée est donnée pour une température de 18°C à 28°C et une humidité inférieure à 80%. Numéro : 0 -1 variable Champ de vision : assurez-vous que la cible à mesurer est plus grande que le faisceau infrarouge. Plus la cible est petite, plus vous devez vous en approcher. Si la précision n'est pas donnée, assurez-vous que la cible est 2 x plus grande que le faisceau infrarouge.

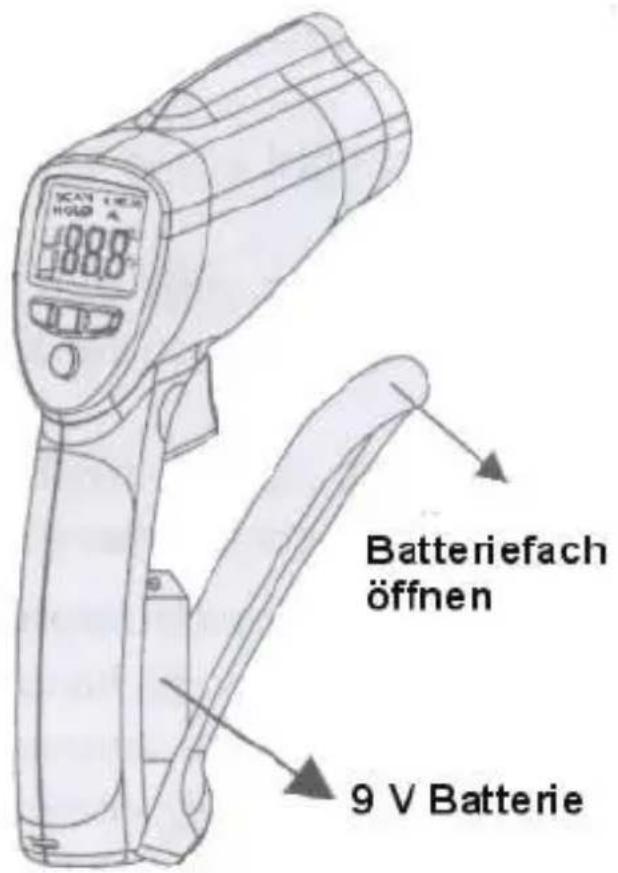

7. remplacement de la batterie

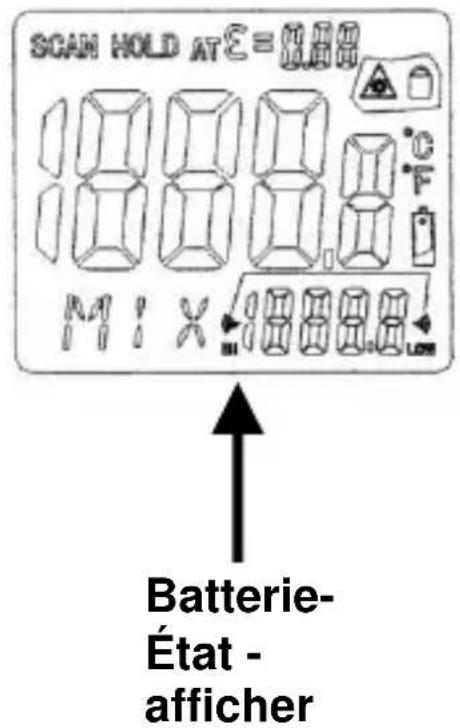

Un symbole "Bat" sur l'écran est une indication certaine d'une tension insuffisante de la batterie. La fiabilité des17 mesures n'est garantie que pendant quelques heures après la première apparition du symbole "Bat". Remplacez la batterie dès que possible. Pour ce faire, retirez le couvercle du compartiment à piles (voir l'image ci-dessous), retirez la pile usagée du compartiment à piles et insérez une nouvelle pile. Remettez le couvercle du compartiment des piles en place et fixez-le. Attention ! Les piles usagées sont des déchets dangereux et doivent être placées dans les conteneurs de collecte prévus à cet effet.18

Notes sur la loi sur les piles Les piles sont incluses dans la livraison de nombreux appareils, par exemple pour le fonctionnement des télécommandes. Des piles ou des batteries rechargeables peuvent également être installées de façon permanente dans les appareils eux-mêmes. Dans le cadre de la vente de ces piles ou batteries rechargeables, nous sommes tenus, en tant qu'importateur, conformément à la loi sur les piles, d'informer nos clients de ce qui suit :

Batterie- État - afficher19

Veuillez éliminer les piles usagées conformément à la loi - l'élimination dans les ordures ménagères est expressément interdite par la loi sur les piles - dans un point de collecte municipal ou rapportez-les gratuitement à votre détaillant local. Les batteries reçues de notre part peuvent nous être retournées gratuitement après utilisation à l'adresse indiquée sur la dernière page ou nous être renvoyées par courrier suffisamment affranchi. Les piles contenant des substances nocives sont marquées d'un signe composé d'une poubelle barrée et du symbole chimique (Cd, Hg ou Pb) du métal lourd déterminant pour la classification comme contenant des substances nocives :

8. comment fonctionne l'unité ?

Ce thermomètre infrarouge mesure la température de surface des objets. Le capteur optique, spécifique au dispositif, réfléchit et transmet l'énergie qui est collectée et focalisée sur le détecteur. L'appareil traduit électroniquement les informations en une température qui s'affiche sur l'écran. Le laser permet une meilleure détection des cibles, lors de la mesure de la température dans des zones difficiles d'accès.

8.1 Enregistreur de données

1. sauvegarde des données

Votre thermomètre peut mémoriser jusqu'à 20 relevés. La température infrarouge et la plage de température (° C ou ° F) sont enregistrées.21

Pour enregistrer les données d'une mesure infrarouge, appuyez sur la gâchette. Maintenez la gâchette enfoncée et appuyez sur le bouton MODE jusqu'à ce que LOG apparaisse dans le coin inférieur gauche de l'écran ; un numéro d'emplacement de mémoire s'affiche. Si aucune lecture n'a été enregistrée dans l'emplacement de mémoire LOG sélectionné, "----" s'affiche dans le coin inférieur droit. Pointez l'appareil vers une cible que vous souhaitez mesurer. Appuyez sur la gâchette et maintenez-la enfoncée pour lancer la mesure infrarouge. Appuyez sur le bouton laser / rétroéclairage pour enregistrer la valeur mesurée dans l'emplacement de mémoire LOG prédéfini. La température mesurée est affichée dans le coin inférieur droit. Pour sélectionner un autre emplacement de mémoire LOG, appuyez sur les touches fléchées.

3. Récupération des données

Pour rappeler les données enregistrées après la mise hors tension de l'appareil, appuyez sur la touche MODE jusqu'à ce que LOG apparaisse dans le coin inférieur gauche. Un numéro d'emplacement de mémoire LOG est affiché sous LOG et la température stockée pour cet emplacement de mémoire est affichée. Pour passer à un autre emplacement de mémoire, appuyez sur les boutons UP et DOWN.22

4. LOG Fonction d'effacement

La fonction "Log Clear" permet d'effacer rapidement toutes les données de mesure enregistrées. Cette fonction ne peut être utilisée que lorsque le mode LOG est sélectionné sur l'appareil. Cette fonction peut être utilisée lorsqu'un nombre quelconque d'emplacements de la mémoire LOG a été occupé par des données de mesure. Vous ne devez sélectionner la fonction "LOG Clear" que si vous souhaitez supprimer tous les emplacements de mémoire LOG qui sont occupés dans la mémoire de l'appareil. La fonction "LOG clear" fonctionne comme suit : Lorsque le mode LOG est sélectionné, appuyez sur la gâchette et maintenez-la enfoncée. Appuyez ensuite sur la touche DOWN jusqu'à ce que l'emplacement de mémoire LOG "0" soit affiché. Un conseil : Cela ne peut se faire que lorsque l'on appuie sur la gâchette. L'emplacement de mémoire LOG "0" n'est pas accessible lorsque la touche UP est enfoncée. Lorsque l'emplacement de mémoire LOG "0" est affiché à l'écran, appuyez sur le bouton laser/rétroéclairage. Un signal sonore retentit et l'emplacement de la mémoire LOG est automatiquement changé en "1", ce qui signifie que toutes les mémoires LOG ont été effacées.23

Assurez-vous que l'objet à mesurer est plus grand que le point de mesure du laser. Plus la surface de l'objet cible est petite, plus vous devez vous rapprocher. Si la précision est essentielle dans une mesure, assurez-vous que l'objet cible est au moins deux fois plus grand que le point laser.

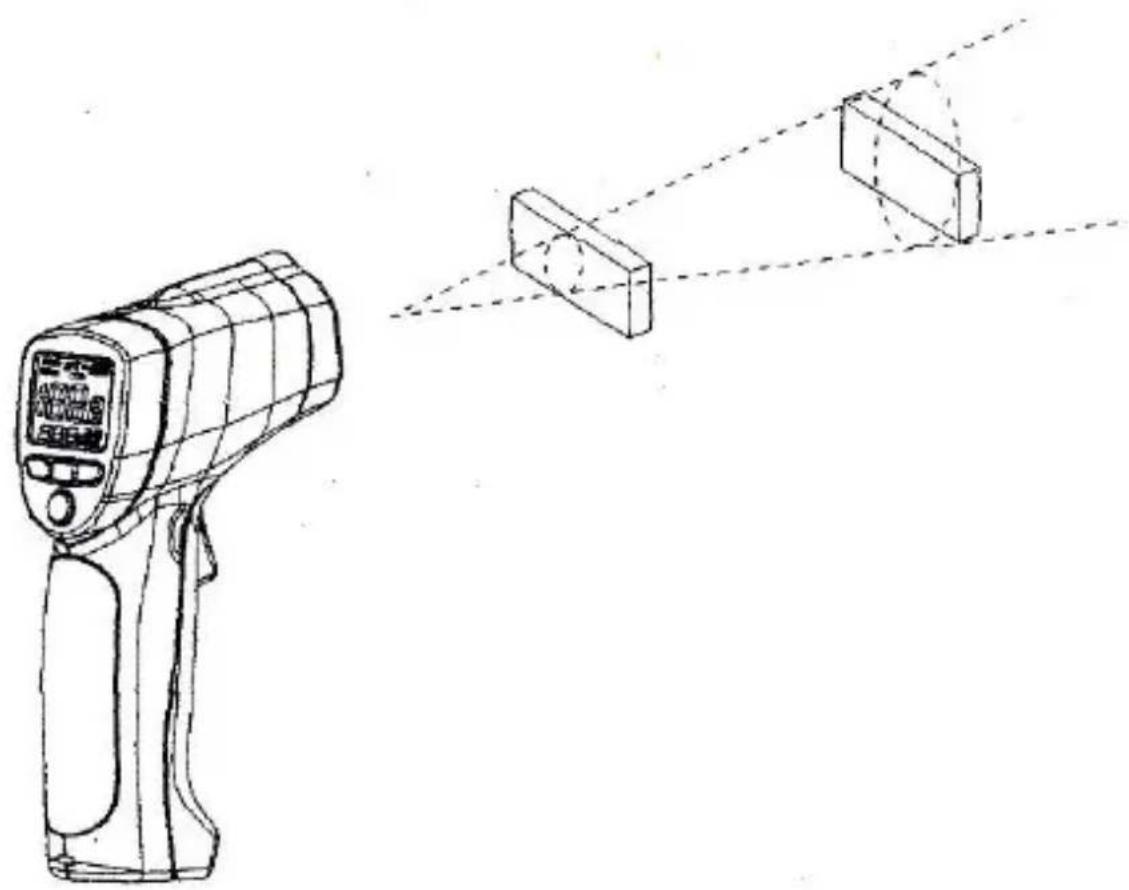

8.3 Distance et point laser

Plus la distance de la cible augmente, plus le spot laser sur la surface à mesurer s'agrandit.24

8.4 Mesurer une source de chaleur

Pour trouver une source de chaleur, dirigez le thermomètre à l'extérieur de la zone à mesurer, puis déplacez le point laser de haut en bas jusqu'à ce que vous ayez mesuré la source de chaleur. Avis :

1. Ne convient pas pour les mesures sur des

surfaces métalliques brillantes ou polies (par exemple, acier inoxydable, aluminium, etc.). Voir le tableau des facteurs d'émission.

2. L'appareil ne peut pas mesurer à travers des

surfaces transparentes telles que le verre. Au lieu de cela, c'est la température de surface du verre lui-même qui est mesurée.

3. La poussière, la fumée, la vapeur, etc. peuvent

empêcher une mesure précise car l'optique de l'appareil est obscurcie.25

8.5 Comment mesurer l'émissivité ?

Appuyez sur l'interrupteur ON/OFF. Sélectionnez la fonction EMS à l'aide du bouton MODE et maintenez le bouton Laser/Rétroéclairage enfoncé jusqu'à ce que le symbole "EMS" clignote sur le côté gauche de l'écran LCD. La zone supérieure de l'écran LCD affiche "ε =--" ; la zone centrale de l'écran LCD affiche la température infrarouge ; la température de type K apparaît dans la zone inférieure de l'écran LCD. Positionnez la sonde de type K sur la surface cible et vérifiez la température du même point par mesure infrarouge. Lorsque les deux valeurs sont stables, appuyez sur le bouton UP ou DOWN pour confirmer. Le facteur d'émission déterminé de l'objet apparaît alors dans la zone supérieure de l'écran LCD. Appuyez sur le bouton MODE pour passer en mode de mesure normal. Un conseil :

1. Si la valeur infrarouge ne correspond pas à la

valeur TC ou si les valeurs infrarouge et TC ont été mesurées à des points différents, aucun facteur d'émission ou un facteur d'émission incorrect sera déterminé.

2. La température de l'objet à mesurer doit être

supérieure à la température ambiante.26 Normalement, une température de 100°C est appropriée pour mesurer un facteur d'émission avec une plus grande précision.

3. Si, après avoir mesuré le facteur d'émission, le

différence entre la valeur infrarouge (au milieu du de l'écran LCD) et la valeur TC (en bas de l'écran LCD). (en bas de l'écran) est trop grande, la valeur mesurée de la le facteur d'émission sera inexact. Dans ce cas répéter la mesure du facteur d'émission. être répétées.27 Matéria

Texture Température Emission- Facteur (ɛ) Alu- minium polie 50 °C 100 °C 0,04 à 0,06

surface rugueuse 20°C à 50°C 0,06 à 0,07

fortement oxydé 50°C à 500°C 0,2 à 0,3

Oxyde d'aluminium, poudre d'aluminium Température normale

Laiton terne, terni 20°C à 350°C

s'oxyde à 600°C 200°C à 600°C 0,59 à 0,61

usiné avec du papier de verre 20°C

Poreux et rugueux De 50 à 150 °C

Chrome polie 50°C De 500 à 1000 °C

0,28 à 0,38 Cuivre presse polie 20°C

Polis par électrolyse 80°C

Pulvérisé par voie électrolytique température normale

fondu 1100°C à 1300°C 0,13 à 0,15

oxydé 50°C 0,6 à 0,7

Fer avec grille rouge 20°C 0,61 à 0,85

Polis par électrolyse 175°C à 225°C 0,05 à 0,06

usiné avec du papier de verre 20°C

laminé à chaud 130°C

Texture Température Emission- Facteur (ɛ) Laque Bakélite 80°C

noir, mat De 40 °C à 100 °C 0,96 à 0,98

noir, haute brillance, pulvérisé sur le fer 20°C

résistant à la chaleur 100°C

blanc De 40 °C à 100 °C 0,80 à 0,95 Lampe noire

20°C à 400°C 0,95 à 0,97

Application sur des surfaces solides 50°C à 1000°C

avec verre d'eau 20°C à 200°C

Papier noir température normale

blanc 20°C 0,7 à 0,9

jaune température normale

20°C à 100°C De 250°C à 1000°C 1100°C à 1500°C 0,94 à 0,91 0,87 à 0,72 0,7 à 0,67

20°C 0,8 à 0,9 Crème glacée givré 0°C

température normale 0,3 à 0,4 Marbre gris poli 20°C

Texture Température Emission- Facteur (ɛ) Mica couche épaisse température normale

blanc, brillant température normale 0,7 à 0,75 Caoutch ouc dur 20°C

noir, brillant, application sur alliage d'étain 20°C

oxydés à 200°C 200°C

Sulfate de plomb, poudre température normale 0,13 à 0,22 Queck- silver pur 0°C à 100°C 0,09 à 0,12 Molyb- dän

De 600°C à 1000°C 0,08 à 0,13 Fil chauffant De 700 à 2500 °C 0,10 à 0,30 Chrome Fil, pur 50°C De 500 à 1000 °C

0,71 à 0,79 Fil de fer, oxydé 50°C à 500°C 0,95 à 0,9830

Texture Température Emission- Facteur (ɛ) Nickel absolument pure, polie 100°C 200°C à 400°C

0,07 à 0,09 oxydés à 600°C 200°C à 600°C 0,37 à 0,48 Fil métallique 200°C à 1000°C 0,1 à 0,2 Nickel oxydé De 500 °C à 650

1000°C à 1250°C 0,52 à 0,59 0,75 à 0,86 Platine

1000°C à 1500°C 0,14 à 0,18 Purement polie 200°C à 600°C 0,05 à 0,10 Bandes 900°C à 1100°C 0,12 à 0,17 Fil métallique De 50 °C à 200 °C 0,06 à 0,07 Fil métallique De 500 à 1000 °C 0,10 à 0,16 Argent Purement polie 200°C à 600°C 0,02 à 0,03 Acier Alliage (8% nickel, 18% chrome) 500°C

Fraîchement laminé 20°C

surface plane et rugueuse 50°C 0,95 à 0,98 rouillé, rouge 20°C

Tôle 950°C à 1100°C 0,55 à 0,61 Tôle, nickelée 20°C

Tôle, polie De 750 °C à 1050

0,52 à 0,56 Tôle, laminée 50°C

inoxydable, laminé 700°C

Texture Température Emission- Facteur (ɛ) Fonte moulage 50°C 1000°C

oxydés à 600°C 200°C à 600°C 0,64 à 0,78 polie 200°C

Étain presse polie 20°C à 50°C 0,04 à 0,06 Titane oxydée à 540°C 200°C 500°C 1000°C

200°C De 600°C à 1000°C

0,1 à 0,16 Fil chauffant 3300°C

Zinc oxydés à 400°C 400°C

surface oxydée 1000°C à 1200°C 0,50 à 0,60 polie 200°C à 300°C 0,04 à 0,05 Tôle 50°C

Zirko- nium Oxyde de zirconium, poudre température normale 0,16 à 0,20 Silicate de zirconium, poudre température normale 0,36 à 0,4232

Tous les droits sont réservés, y compris ceux de traduction, de réimpression et de reproduction de ce manuel ou de parties de celui-ci. Les reproductions de toute nature (photocopie, microfilm ou toute autre méthode) ne sont autorisées qu'avec l'autorisation écrite de l'éditeur. Dernière version au moment de l'impression. Nous nous réservons le droit d'apporter des modifications techniques à l'unité dans l'intérêt du progrès. Nous confirmons par la présente que tous les appareils répondent aux spécifications indiquées dans nos documents et sont livrés étalonnés en usine. Il est recommandé de répéter l'étalonnage après un an.
