DED7146 - Visseuse DEDRA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Clé à chocs sans fil
Marque	DEDRA
Modèle	DED7146
Tension de travail	18 V CC
Vitesse rotative	0 - 2300 tr/min
Couple maximal	280 Nm
Mandrin d'assemblage	1/2 pouce
Poids	1,12 kg
Niveau de bruit (Lpa)	95,5 dB(A)
Niveau de vibrations	12,8 m/s²
Alimentation	Accumulateur Li-ion 18 V (ligne SAS+ALL, non inclus)
Utilisation prévue	Serrage et desserrage de vis et boulons, notamment de roues
Fonctions principales	Éclairage LED, interrupteur de direction, mécanisme à chocs
Entretien	Nettoyer les trous de ventilation ; ne pas utiliser de solvants ; stocker la batterie partiellement chargée (environ 40%)
Sécurité	Utiliser des protections auditives ; ne pas exposer à plus de 45°C ; utiliser uniquement avec chargeurs/accumulateurs SAS+ALL
Pièces détachées et réparabilité	Contacter le service DEDRA-EXIM ; joindre la carte de garantie
Garantie	24 mois
Accessoires recommandés	Douilles d'impact 1/2 pouce

FOIRE AUX QUESTIONS - DED7146 DEDRA

Quel accumulateur utiliser avec la clé à chocs DED7146 ?

Utilisez uniquement les accumulateurs et chargeurs de la ligne SAS+ALL de DEDRA. L'accumulateur n'est pas fourni avec l'appareil.

Comment installer et retirer l'embout de travail ?

Insérez l'embout de douille sur le mandrin d'assemblage 1/2 pouce. Pour le retirer, tirez simplement. Vérifiez la fixation en essayant de le retirer après montage.

Que faire si la clé ne fonctionne pas ?

Vérifiez que l'accumulateur est chargé et correctement inséré. Si le problème persiste, l'interrupteur est peut-être endommagé ; contactez le service après-vente.

Comment régler le sens de rotation ?

Utilisez l'interrupteur de direction (Fig. A, 4) pour choisir le sens horaire ou antihoraire avant d'appuyer sur la gâchette.

Peut-on utiliser cette clé pour serrer les roues de poids lourds ?

Non, la clé est conçue pour les voitures et petits utilitaires. Ne l'utilisez pas pour les poids lourds.

Comment éviter d'endommager les vis lors du serrage ?

Ne serrez pas à fond avec la clé à chocs. Dès que vous sentez une légère résistance, arrêtez et terminez le serrage avec une clé dynamométrique au couple recommandé.

Quelles sont les précautions de sécurité importantes ?

Portez des protections auditives (bruit >95 dB). Ne dépassez pas 45°C pour l'accumulateur. Utilisez l'appareil uniquement à l'intérieur. Débranchez l'accumulateur avant tout entretien.

Comment entretenir la clé à chocs ?

Nettoyez régulièrement les trous de ventilation avec un chiffon sec. N'utilisez pas de solvants. Stockez la batterie partiellement chargée (environ 40%) à 10-30°C.

Quelle est la durée de garantie et comment réclamer ?

La garantie est de 24 mois à compter de la date d'achat. Pour une réclamation, contactez votre revendeur ou le service DEDRA-EXIM, avec la carte de garantie et le justificatif d'achat.

Que faire en cas de surchauffe du moteur ?

Arrêtez l'appareil et laissez-le refroidir complètement. Nettoyez les trous de ventilation. Évitez de trop forcer sur l'outil.

MODE D'EMPLOI DED7146 DEDRA

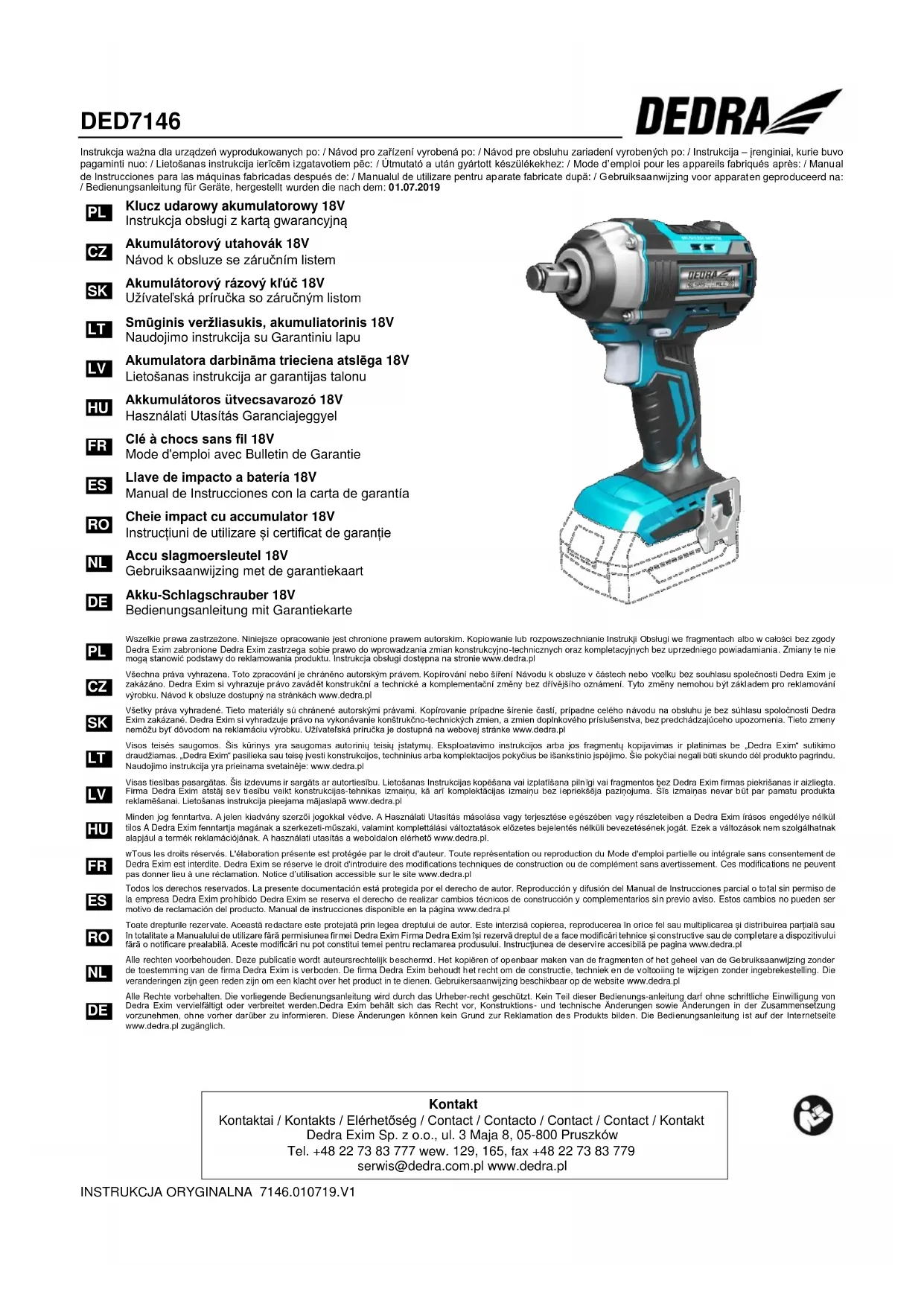

Clé à chocs sans fil 18V Mode d'emploi avec Bulletin de Garantie

wTous les droits réservés. L'élaboration présente est protégée par le droit d'auteur. Toute représentation ou reproduction du Mode d'emploi partielle ou intégrale sans consentement de Dedra Exim est interdite. Dedra Exim se réserve le droit d'introduire des modifications techniques de construction ou de complément sans avertissement. Ces modifications ne peuvent pas donner lieu à une réclamation. Notice d'utilisation accessible sur le site www.dedra.pl

1. Photos et dessins
2. Description de l'appareil
3. Utilisation prévue de l'appareil
4. Limitations d'utilisation
5. Caractéristiques techniques
6. Préparatifs au travail
7. Mise en marche de l'appareil
8. Utilisation de l'appareil
9. Opérations de service courantes
10. Pièces de rechange et accessoires
11. Elimination arbitraire des défauts
12. Complétion de l'appareil, remarques finales
13. Information pour les utilisateurs sur l'élimination des déchets électriques et électroniques
14. Carte de garantie

Les conditions de sécurité générales ont été annexées en tant que brochure séparée.

La Déclaration de Conformité CE est annexée à l'appareil en tant que document séparé. A défaut de la Déclaration de Conformité CE, veuillez bien prendre contact avec le Service Dedra-Exim Sp. z o.o.

AVERTISSEMENT. Lire tous les avertissements marqués

d'un symbole et toutes les instructions. Le non-respect des

avertissements et consignes de sécurité suivants peut entraîner un choc électrique, un incendie ou des blessures graves.

Conservez tous les avertissements et instructions pour une utilisation ultérieure.

L'appareil de la ligne SAS+ALL a été conçu pour le travail seulement avec les chargeurs et les accumulateurs de la

ligne SAS+ALL.

L'accumulateur Li-ion et le chargeur ne constituent pas l'équipement de l'appareil acheté et il faut les acheter séparement. L'utilisation des accumulateurs et chargeurs autres que ceux dédiés à l'appareil cause la perte de droits de garantie.

2. Description de l'appareil

Fig.A: 1. Broche de montage, 2. Éclairage LED, 3. Interrupteur, 4. Interrupteur de direction.

3. Utilisation prévue de l'appareil

La clé à chocs sans fil pour desserrer et serrer les vis dans les lieux facilement accesibles. Grâce à l'utilisation du mécanisme à chocs, la clé minimise le l'effort physique de l'opérateur. La clé est utilisable dans les ateliers de réparation, ateliers de voiture, principalement pour dévisser et visser les vis de voitures particulières et petits camions utilitaires.

Il est acceptable d'utiliser l'appareil pour les travaux de rénovation et construction, dans les ateliers de réparation, pour les travaux d'amateur avec le respect des conditions d'utilisation et les conditions de travail acceptables comprises dans le mode d'emploi.

4. Limitations d'utilisation

L'appareil peut être exploitée uniquement en conformité aux « Conditions de travail acceptables » se trouvant ci-

après.

La clé ne devrait pas être utilisée pour dévisser les vis des poids lourds..

Les changements arbitraires de la construction mécanique et électrique, toutes les modifications et les

opérations de service non décrites dans le Mode d'Emploi seront traitées comme illicites et causeront la perte immédiate des Droits de Garantie et la déclaration de conformité ne sera plus valable.

L'exploitation de l'appareil électrique non conforme à l'utilisation prévue ou au Mode d'Emploi aura pour conséquence la perte immédiate des Droits de Garantie. En réalisant les travaux pendant lesquels l'élément de fixation peut toucher aux conduites électriques cachées ou à son propre câble d'alimentation, il faut tenir l'appareil électrique par les surfaces isolées de la poignée. Les éléments de fixation étant en contact avec le fil de courant électrique peuvent provoquer la présence de la tension sur les pièces métalliques dégagées de l'appareil électrique ce qui peut entraîner le risque d'électrocution

- Les vis et les écrous devant être vissés avec la force appropriée exigent l'utilisation de la clé dynamométrique. La clé à chocs DED7973 n'a pas d'indicateur de couple, il y a donc un risque d'endommagement de la vis lors du vissage.

Après avoir serré les roues de la voiture, après avoir parcouru environ 50 km, il faut vérifier le serrage des vis pour prévenir leur dévissement.

Utiliser seulement à l'intérieur des locaux. Plage de températures de la charge des accumulateurs 10 - 30°C. Ne pas exposer à la température au-dessus de 45°C.

1. Caractéristiques techniques

Modèle	DED7146
Type de machine	La clé à chocs sans fil
Tension de travail [V]	18 d.c.
Vitesse rotative [tours/min]	0-2300
Couple maximal [Nm]	280

Mandrin d'assemblage [']	1/2
Emission du bruit:
- Lpa [dB(A)]	95,5
incertitude de mesurage (Kpa) [dB(A)]	3
- Lwa [dB(A)]	106,5
incertitude de mesurage (Kwa) [dB(A)]	3
Niveau de vibrations sur la poignée:
- a [m/s2]	12,8
- incertitude de mesurage (Ka) [m/s2]	1,5
Poids de l'appareil	1,12

Information sur le bruit et les vibrations

La valeur conjointe des vibrations a _h et l'incértitude de mesurage ont été définies selon la norme EN 62841-2-2 et présentées dans le tableau

L'émission du bruit a été définie d'après EN 62841-2-2, les valeurs sont présentées dans le tableau ci-dessus.

Le bruit peut causer les lésions auditives, il faut toujours utiliser les protecteurs auditifs en travaillant!

La valeur de l'émission du bruit déclarée a été mesurée conformément à la méthode d'essai standard et peut être utilisée pour comparer un appareil à l'autre. Le niveau de l'émission du bruit indiqué ci-dessus peut être utilisé aussi pour évaluer préliminairement le risque de bruit.

Le niveau de bruit pendant l'utilisation réelle de l'outil électrique peut différer des valeurs déclarées en fonction de la manière dont les outils de travail sont utilisés, en particulier du type de la pièce à usiner et du besoin de définir des mesures de protection de l'opérateur. Pour estimer avec précision l'exposition dans des conditions réelles d'utilisation, toutes les parties du cycle de fonctionnement doivent être prises en compte, y compris les périodes au cours desquelles l'appareil est arrêté ou lorsqu'il est en marche mais non utilisé.

6. Préparatifs au travail

L'appareil fait partie de la ligne SAS+ ALL. Par conséquent, pour l'utiliser, il faut compléter un ensemble

consequent, pour l'athiser, il faut compléter d'un ensemble reil, l'accumulateur et le chargeur.

L'utilisation d'autres accumulateurs et chargeurs est interdite.

L'appareil doit être exploité dans un endroit bien éclairé. L'interrupteur se trouve dans la poignée de l'appareil. Le moteur de propulsion travaille aussi longtemps que l'interrupteur est appuyé. En utilisant l'appareil électrique, il faut prendre une telle posture pour ne pas tomber lors du travail.

7. Mise en marche de l'appareil

L'appareil est alimenté par l'accumulateur à la tension de 18V. L'accumulateur chargé est inséré dans le guidage de poignée jusqu'à le loquet de poignée s'active. L'appareil est prêt au travail.

Attention : Toutes les opérations doivent être réalisées avec la fiche retirée de la prise.

Afin de préparer l'appareil au fonctionnement, il faut :

- installer l'embout au diamètre approprié sur le mandrin d'assemblage - raccorder la clé à l'alimentation

L'appareil ainsi préparé est prêt au travail. Les tests de fonctionnement para charge ne doivent être réelle sur

fonctionnement sans charge ne doivent être réalisés que e est dirigé vers le bas.

Pour démarrer la clé, réglez d'abord le sens de rotation de la pointe de travail à l'aide du bouton (Fig. A, 4), puis appuyez sur le bouton d'alimentation avec votre index.

8. Utilisation de l'appareil

La clé à chocs DED7146 est principalement utilisée pour desserrer et serrer les boulons des roues du véhicule.

Desserrer les vis: placez le capuchon sur la broche de montage, puis ajustez-le à la tête de la vis ou de l'écrou, de sorte que le capuchon couvre toute la tête de la vis ou de l'écrou. Définissez le sens de rotation. Puis appuyez sur le commutateur. La vis doit être dévissée.

Si la vis ne se desserre pas, ne maintenez pas le bouton enfoncé plus de 3 secondes. Sinon, le mécanisme

tre endommagé!

Serrage des vis: réglez le sens de rotation. Ensuite, insérez la vis dans le trou fileté et effectuez un tour pour que la vis saisisse le filetage. Si le boulon commence à être serré immédiatement, le fil peut se rompre. Après avoir attrapé la tige, mettez le capuchon et serrez la vis en appuyant sur l'interrupteur.

Pour éviter de casser la vis, ne serrez pas complètement les vis.

Après avoir ressenti une légère résistance, arrêtez le couple avec la clé à chocs, puis serrez la vis avec une clé dynamométrique à la valeur de couple recommandée par le constructeur. Ces informations doivent figurer dans le carnet de service du véhicule.

Si l'accumulateur chauffe au-dessus de 45°C, il faut arrêter le travail et le laisser refroidir.

La surchauffe de l'accumulateur risque d'une panne.

9. Opérations de service courantes

Nettoyer systématiquement tout l'appareil électrique, en particulier ses trous de ventilation.

Eviter de charger l'accumulateur directement après l'utilisation intensive. Vu le phénomène de décharge, il ne faut pas stocker l'accumulateur complètement déchargé à cause du risque de la décharge au-dessous du niveau critique ce qui peut causer son endommagement permanent.

Si l'accumulateur n'est exploité, il faut donc le stocker partiellement chargé (à env. 40%). Charger l'accumulateur avant qu'il se décharge complètement. Stocker les batteries dans les températures 10-30°C. Stockées dans les basses températures, elles perdent leur capacité.

La charge de l'accumulateur est décrite dans la notice de l'accumulateur et du chargeur de la ligne SAS+ALL.

ATTENION

L'endroit de stockage devrait être inaccessible aux enfants.

S'il est nécessaire d'envoyer la visseuse dans le service de dépannage pour la faire réparer, il faut la protéger contre l'endommagement mécanique involontaire et retirer les batteries de la prise de chargeur.

Démontage de l'accumulateur

Pour démonter l'accumulateur, il faut saisir la visseuse-perceuse par la poignée et ensuite enfoncer le bouton de déverouillage placé dans la partie frontale / latérale de la batterie. Retirer l'accumulateur de la poignée de la visseuse-perceuse. Pour assembler l'accumulateur, il faut l'insérer dans la poignée de la visseuse-perceuse et puis serrer jusqu'à l'activation du loquet de poignée.

Fixation, remplacement de l'outil de travail

Après l'assemblage, il faut s'assurer si l'outil de travail a été bien installé: poser l'appareil électrique dans la position horizontale, essayer de retirer l'embout fixé. S'il est ne peut pas être retiré, il a été correctement fixé.

Entretien de l'appareil

L'entretien comprend les opérations de service de la visseuse avec les accessoires à savoir avec l'accumulateur et le chargeur.

ATTENION

Il est interdit d'entretenir l'appareil connecté à la source d'alimentation.

Il y a le risque de lésions graves ou d'électrocution. Avant de procéder à l'entretien, il faut retirer l'accumulateur de la prise de visseuse.

L'entretien de la visseuse consiste à maintenir en propreté convenable tous les éléments indispensables au travail ordinaire. Pour le nettoyage, il est défendu d'utiliser les solvants vu le risque d'endommager irréversiblement le boîtier et d'autres éléments de plastique.

Il est interdit de nettoyer l'accumulateur avec de l'eau pour éviter le court-circuit interne causant l'endommagement permanent.

10. Pièces de rechange et accessoires

Accessoires recommandés

Il est possible de doter la visseuse-perceuse de ligne SAS+ALL de n'importe quel accumulateur et chargeur de la ligne SAS+ALL et Douilles d'impact ½ pouce. Veuillez suivre les recommandations du fabricant des conseils de travail. Afin d'acheter les pièces de rechange et les accessoires, il faut prendre contact avec le Service Dedra-Exim. Les données de contact se trouvent à la première page du mode d'emploi. En faisant la commande des pièces, veuillez indiquer le numéro de LOT placé sur la plaque signalétique et le numéro de pièce du dessin de montage. Durant la période de garantie, les réparations sont faites selon les principes présentés dans la Carte de Garantie. Veuillez transmettre le produit au dépannage dans le lieu d'achat (le vendeur est obligé à recevoir le produit reclamé) ou l'envoyer au Service Central DEDRA-EXIM. Veuillez bien joindre la carte de garantie délivrée par l'importateur. A défaut de ce document, la réparation sera traitée d'après-vente. La période de garantie expirée, le Service Central fait les réparations. Il faut envoyer le produit endommagé au Service (les frais d'envoi chargent l'utilisateur).

11. Elimination arbitraire des défauts

ATTENION

Avant de tenter de résoudre vous-même les problèmes, débranchez le périphérique du secteur.

PROBLEME	CAUSE	SOLUTION
La clé à chocs sans fil ne fonctionne pas.	L'interrupteur endommagé	Transmettre l'appareil dans le service
	L'accumulateur déchargé	Charger l'accumulateur
	L'accumulateur mal assemblé	Installer correctement
La clé à chocs sans fil démarre péniblement.	L'accumulateur déchargé	Charger l'accumulateur correctement
	Les paramètres de travail acceptables dépassés	Réduire la charge de l'appareil électrique
Le moteur surchauffe.	Les trous de ventilation bouchés	Nettoyer les trous
	Les paramètres de travail acceptables dépassés	Mettre l'appareil en marche, remettre le travail jusqu'au refroidissement complet de la visseuse-perceuse
	L'appareil pressé trop fort	Réduire la charge de l'appareil électrique

12. Complétion de l'appareil

Complétion: 1. La clé à chocs sans fil – 1 pièce

13. Informations pour l'utilisateur sur les déchets d'équipement électriques et électroniques

(concerne les ménages)

Le symbole présenté placé sur les produits ou sur les documents joints informe qu'il est défendu de jeter les appareils électriques ou électroniques défectueux avec d'autres déchets de ménage. Dans le cas de nécessité de recyclage, de réutilisation ou de retraitement des sous-

ensembles, il faut transmettre l'appareil à un point de collecte spécialisé où il sera reçu gratuitement. Les autorités locales présentent les informations sur la localisation de ces points par exemple sur leurs pages d'internet.

Le recyclage réglementaire permet de garder les ressources précisieuses et d'éviter l'influence néfaste sur la santé et le milieu qui peut être mencé par les attitudes incorrectes envers les déchets.

Le recyclage incorrect est passible de peines prévues dans les réglementations locales.

Les utilisateurs dans les pays de l'Union Européenne

Dans le cas de nécessité de se débarasser des appareils électriques ou électroniques, il faut prendre contact avec le point de vente le plus proche ou le livreur qui vous en renseigneront.

Le rejet des déchets dans les pays hors l'Union Européenne

Le symbole concerne seulement les pays de l'Union Européenne.

Dans le cas de nécessité de se débarasser du produit présent, il faut prendre contact avec les autorités locales ou le vendeur pour se renseigner sur la procédure à suivre.

FR Carte de garantie

No de catalogue: DED7146

Numéro du lot: ....

(dit ensuite Produit)

Date de l'achat du Produit: ....

Cachet du vendeur: ....

Date et signature du vendeur: ....

Déclaration de l'Utilisateur:

Je confirme que j'ai été informé sur les conditions de garantie et les conséquences du non respect des instructions comprises dans le Mode d'emploi et la Carte de garantie. Les conditions de la présente garantie me sont connues ce que j'approuve par ma signature manuscrite :

Date et lieu

signature de l'Utilisateur

I. Responsabilité pour le Produit

1. Le Garant - DEDRA EXIM sp. z o.o. avec son siège social à Pruszków, adresse: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Tribunal de District pour la ville capitale de Varsovie à Varsovie, XIV ^e Section de Commerce du Registre National Judiciaire, NIP 527-020-49-33, Capital social : 100 980.00 PLN.
2. Conformément aux conditions définies dans la présent Carte de garantie, le Garant donne la garantie pour le Produit originaire de la distribution du Garant.
3. La responsabilité à titre de la garantie ne couvre que les défauts résultant des causes inhérentes au Produit au moment de sa délivrance à l'Utilisateur.
4. En vertu de la garantie, l'Utilisateur obtient le droit à la réparation gratuite du Produit si le défaut se fait apparaître lors de la période de garantie. Les modalités de réparation du Produit (méthode de réparation) dépend de la décision du Garant. En cas de constater par le Garant l'impossibilité de la réparation, le Garant se réserve le droit d'échanger l'élément défectueux ou tout le Produit contre celui exempt de défauts, de baisser le prix du Produit ou de se rétracter du contrat.
5. A l'égard de l'Utilisateur n'étant pas consommateur au sens de la loi du 23 avril 1964 Code civil, la responsabilité d'indemnisation du Garant pour préjudice résultant de la présente garantie et/ou dans le cadre de sa conclusion et réalisation, nonobstant le titre légal, est limitée à la valeur du Produit défectueux au maximum.

II. Période de garantie :

Éléments du Produit couverts par la garantie	Durée de la protection de garantie
DED7146	24 mois à compter de la date d'achat du Produit indiquée dans la présente Carte de garantie

III. Conditions de profiter de la garantie :

1. La présentation de la Carte de garantie du Produit remplie par l'Utilisateur et la justification des circonstances d'achat faite par l'Utilisateur à savoir p.ex. en voie de présentation du reçu, de la facture etc. Afin de procéder à la réclamation rapidement, il est conseillé à l'Utilisateur qu'il transmette avec le Produit réclamé tous les éléments définis dans la « Complétion » du Produit contenue dans le Mode d'emploi.

2. Respecter les instructions par l'Utilisateur comprises dans le Mode d'emploi et la Carte de garantie.

3. La garantie couvre uniquement le territoire de la République de Pologne et UE.

IV. La garantie ne couvre pas les défauts survenus notamment à la suite de:

1. Le non respect par l'Utilisateur des conditions définies dans le Mode d'emploi et en particulier concernant l'exploitation, l'entretien et le nettoyage corrects ;

2. L'application par l'Utilisateur des produits de nettoyage ou d'entretien non conformes au Mode d'emploi ;

3. Le stockage et le transport inadéquats du Produit faits par l'Utilisateur;

4. Les changements et/ou les modifications autonomes du Produit faits par l'Utilisateur qui n'ont pas été convenus avec le Garant ;

5. L'utilisation des matériaux d'exploitation par l'Utilisateur dans le Produit non conformes au Mode d'emploi..

L'Utilisateur n'étant pas consommateur au sens de la loi du 23 avril 1964 Code civil perd la garantie pour le Produit dans lequel :

1. numéros de série, indications des dates et plaques signalétiques ont été supprimés ou endommagés par l'Utilisateur ;

2. scellés ont été endommagés par l'Utilisateur ou portent les traces de manipulations faites par l'Utilisateur.

Attention! Les opérations d'entretien quotidiennes du Produit résultant du Mode d'emploi sont effectuées par l'Utilisateur lui-même et à ses frais.

V. Procédure de réclamation:

1. En cas de constater le fonctionnement irrégulier du Produit, avant de notifier la réclamation, il faut s'assurer que toutes les opérations déterminées notamment dans le Mode d'emploi ont été réalisées correctement.

2. En cas de constater le fonctionnement irrégulier du Produit, avant de notifier la réclamation, il faut s'assurer que toutes les opérations déterminées notamment dans le Mode d'emploi ont été réalisées correctement.

3. Il est possible de faire la réclamation entre autres dans le lieu d'achat du Produit, dans le service de garantie ou par écrit à l'adresse: DEDRA EXIM sp. z

1. L'Utilisateur peut faire la réclamation avec le formulaire disponible sur le site web www.dedra.pl. ("Formulaire de réclamation à titre de la garantie").

2. Les adresses de services de garantie sont disponibles pour les pays particuliers sur le site web www.dedra.pl. En cas d'absence du service de garantie pour un pays donné, il est recommandé d'adresser la réclamation à titre de la garantie à l'adresse : DEDRA EXIM sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).

3. Vu la sécurité de l'Utilisateur, il est proscrit d'exploiter le Produit défectueux.

- Attention!!! L'exploitation du Produit défectueux est dangereux pour la santé et la vie de l'Utilisateur.

1. La réalisation des obligations résultant de la garantie aura lieu dans 14 jours ouvrables à compter du jour de fournir le Produit réclamé par l'Utilisateur.

2. Avant de fournir le Produit défectueux pour la réclamation, il est conseillé de le nettoyer. Il est recommandé de protéger soigneusement le Produit réclamé contre les endommagements dans le transport (il est conseillé de livrer le Produit réclamé dans l'emballage d'origine).

3. La période de garantie est prorogée de la durée pendant laquelle l'Utilisateur n'a pas pu profiter du Produit couvert par la garantie à cause de son défaut.

4. La garantie n'exclut pas, ne limite pas ni ne suspend pas les droits de l'Utilisateur résultant des dispositions concernant la caution des défauts de l'article vendu.

Traduction du mode d'emploi original

ES

Índice
