DMX Split 6X - Équipement d'éclairage professionnel Eurolite - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	6 sorties DMX, isolation galvanique, connecteurs XLR 3 broches et 5 broches
Alimentation	Alimentation externe 12V DC
Utilisation	Idéal pour les installations d'éclairage professionnel, permet de diviser un signal DMX en plusieurs sorties
Maintenance	Vérifier régulièrement les connexions et nettoyer les connecteurs pour éviter la corrosion
Sécurité	Utiliser uniquement avec une alimentation compatible, éviter l'exposition à l'humidité
Informations générales	Compact et léger, facile à transporter, compatible avec la plupart des systèmes DMX

FOIRE AUX QUESTIONS - DMX Split 6X Eurolite

Comment connecter le DMX Split 6X à ma console DMX ?

Pour connecter le DMX Split 6X à votre console DMX, utilisez un câble DMX standard. Branchez une extrémité dans la sortie DMX de votre console et l'autre extrémité dans l'entrée DMX IN du DMX Split 6X.

Que faire si le DMX Split 6X ne fonctionne pas ?

Vérifiez d'abord que le câble DMX est correctement connecté et en bon état. Assurez-vous également que la console DMX est allumée et fonctionne correctement. Si le problème persiste, essayez de redémarrer le DMX Split 6X.

Le DMX Split 6X ne transmet pas le signal à mes équipements d'éclairage. Que faire ?

Vérifiez que les câbles DMX sont correctement branchés sur les sorties du DMX Split 6X et que les équipements d'éclairage sont eux aussi allumés. Assurez-vous également que les adresses DMX des équipements sont correctement configurées.

Peut-on utiliser le DMX Split 6X avec des équipements non DMX ?

Le DMX Split 6X est conçu spécifiquement pour les équipements DMX. Il ne fonctionnera pas avec des équipements qui ne supportent pas le protocole DMX.

Comment régler le DMX Split 6X pour éviter les interférences ?

Pour éviter les interférences, assurez-vous d'utiliser des câbles DMX de bonne qualité et évitez de les faire passer près de sources de puissance électrique. Utilisez des connecteurs XLR avec des contacts dorés pour une meilleure connexion.

Est-ce que le DMX Split 6X nécessite une alimentation externe ?

Non, le DMX Split 6X ne nécessite pas d'alimentation externe. Il est alimenté par le signal DMX provenant de votre console.

Quelle est la longueur maximale de câble DMX que je peux utiliser avec le DMX Split 6X ?

La longueur maximale recommandée pour un câble DMX est de 300 mètres en utilisant des câbles de bonne qualité. Au-delà de cette distance, vous risquez des pertes de signal.

Le DMX Split 6X est-il compatible avec tous les protocoles DMX ?

Oui, le DMX Split 6X est compatible avec les protocoles DMX512, ce qui le rend largement compatible avec la plupart des équipements d'éclairage professionnels.

MODE D'EMPLOI DMX Split 6X Eurolite

Power supply: 230 V AC, 50 Hz ~ Power consumption: 35 W DMX 512-output: 3-pin or 5-pin XLR-connector Dimensions (LxWxH): 483 x 200 x 50 mm Weight: 3.5 kg Please note: Every information is subject to change without prior notice. 25.01.2007 ©70064820_V_1_0.DOC17/28 MODE D'EMPLOI DMX Split 6X DMX-splitter 6 fois ATTENTION! Protéger de l'humidité. Débrancher avant d’ouvrier le boîtier! Pour votre propre sécurité, veuillez lire ce mode d'emploi avec attention avant la première mise en service. Toute personne ayant à faire avec le montage, la mise en marche, le maniement et l’entretien de cetappareil doit- être suffisamment qualifiée- suivre strictement les instructions de service suivantes- considérer ce mode d'emploi comme faisant partie de l'appareil- conserver le mode d'emploi pendant la durée de vie de l'article- transmettre le mode d'emploi à un éventuel acheteur ou utilisateur de l'appareil- télécharger la version ultérieure du mode d'emploi d'Internet

Nous vous remercions d'avoir choisi un EUROLITE DMX Split 6X. Si vous respectez les instructions de service suivantes, vous allez profiter longtemps de votre achat.Sortez le DMX Split 6X de son emballage.

2. INSTRUCTIONS DE SÉCURITÉ

ATTENTION! Soyez prudent, lors de manipulations électriques avec une tension dangereuse vous êtes soumis à des risques d'électrocution! Cet appareil a quitté les ateliers dans un état irréprochable. Pour assurer un bon fonctionnement, sans danger, l'utilisateur doit suivre les instructions contenues dans ce mode d'emploi. Attention: Tout dommage occasionné par la non observation des instructions de montage ou d'utilisation n'est pas couvert par la garantie.70064820_V_1_0.DOC 18/28 L'appareil ne doiit pas être mis en service lorsqu'il à été transporté d'un endroit froid à un endroit chaud. Il se forme de la condensation qui pourrait endommager l'appareil. Laissez celui-ci atteindre la température ambiante avant de le mettre en service. Avant tout, assurez-vous que l'appareil n'a pas subi de dommages lors de son transport. Si l'appareil ou le câble d'alimentation est endommagé, ne jamais mettre l'appareil en service. Contactez immédiatement votre revendeur. La construction de l'appareil correspond à la classe de protection I. La fiche secteur doit être connectée uniquement à une prise secteur à contact de protection. La tension et la fréquence doivent correspondre exactement à la plaque signalétique de l'appareil. Des tensions inappropriées et des prises secteur inappropriées peuvent mener à la destruction de l'appareil et à des électrocutions mortelles. Toujours connecter la fiche secteur en dernier. Il faut insérer la fiche secteur de maniére non-violente. Faites attention à une position bien fixée de la fiche secteur. Ne laissez pas entrer le câble secteur en contact avec d'autres câbles! Soyez prudent lors du travail avec des câbles secteur et des alimentations secteur. Ne touchez jamais ces parties avec des mains mouillées! Des mains mouillées peuvent avoir des électrocutions mortelles comme conséquence. Ne pas modifier, plier, charger de manière mécanique, charger de pression, tirer, chauffer et ne pas positionner des câbles secteur à proximité de sources de chaleur ou de froid. En cas de non-respect des dommages du câble secteur, des feux ou des électrocutions mortelles peuvent en résulter. L'insertion de câble ou l'accouplement à l'appareil ne doit pas être chargé par tension. Il faut toujours avoir une longeur de câble vers l'appareil, manque de quoi le câble peut être endommagé, ce qui peut mener à des électrocutions mortelles. Prenez garde de ne pas coincer ou abimer le câble d'alimentation. Contrôler l'appareil et le câble d'alimentation régulièrement. En cas d'utilisation de rallonges il faut s'assurer que la section du fil est admissible pour l'alimentation en courant nécessaire pour l'appareil. Toutes les indications d'avertissement pour le câble secteur sont aussi valables pour des rallonges éventuellement utilisées. Débranchez l'appareil lorsque vous ne l'utilisez pas et avant de le nettoyer. Pour ce faire, utilisez les surfaces de maintien sur la fiche; ne tirez jamais le câble secteur! Sinon, le câble et la fiche peuvent être endommagées, ce qui peut mener à des électrocutions mortelles. Si la fiche ou l'interrupteur de l'appareil ne sont pas accessibles, par exemple parce qu'ils sont enfermés par d'autres pièces, il faut procéder à une disjonction de tous les pôles du côté secteur. Si la fiche secteur ou l'appareil sont couverts de poussière, il faut le mettre hors service, il faut interrompre le circuit sur tous les pôles, et nettoyer l'appareil avec un chiffon sec. La poussière peut réduire l'isolation, ce qui peut mener à des électrocutions mortelles. Des encrassements plus importants dans l'appareil et sur l'extérieur de l'appareil ne doivent être enlevés que par un technicien compétent. Dans aucun cas des liquides de tout genre doivent pénétrer dans des fiches secteur, des connecteurs ou dans des ouvertures d'appareil ou dans des fentes d'appareil. S'il y a un doute sur le fait que même une quantité minimale de liquide aurait pénétré dans l'appareil, il faut immédiatement séparer l'appareil du secteur avec tous les pôles. C'est valable aussi, si l'appareil a été exposé à une humidité de l'air élevée. Même si l'appareil apparemment fonctionne toujours, il doit être examiné par un technicien compétent, si par la pénétration de liquide des isolations ont été éventuellement endommagées. Des isolations réduites peuvent causer des électrocutions mortelles. Des objets étranges ne doivent pas entrer dans l'appareil. C'est valable particulièrement pour des pièces métalliques. Au cas où mêmes des pièces métalliques les plus petites comme des agrafes et trombones ou des éclats métalliques devraient entrer dans l'appareil, il faut immédiatement mettre l'appareil hors service et le séparer du secteur avec tous les pôles (tirer la fiche secteur). Des dysfonctionnements et court-circuits peuvent causer des blessures mortelles. Tenir les enfants et les novices éloignés de l'appareil.70064820_V_1_0.DOC 19/28 Ne jamais faire marcher sans surveillance.

3. EMPLOI SELON LES PRESCRIPTIONS

Cet appareil est un DMX-splitter pour distribuer une chaîne DMX. Cet appareil doit seulement être connecté avec une tension alternative de 230 V, 50 Hz et a été conçu pour un usage dans des locaux clos. Eviter les secousses et l'emploi de la force lors de l’installation ou l'utilisation de l'appareil. Quand vous choisissez le lieu d'installation, évitez toutefois les endroits humides, poussiéreux ou trop chauds. Assurez-vous que les câbles ne traînent pas au sol. Il en va de votre propre sécurité et de celle d'autrui. L'appareil ne doit pas être utilisé ou stocké dans un environnement humide, dans lequel on doit s'attendre à des projections d'eau, de la pluie, de l'humidité ou du brouillard. L'humidité ou une humidité de l'air très élevée peut réduire l'isolation et mener à des électrocutions mortelles. Lors de l'utilisation de machines à fumée il faut faire attention à ce que l'appareil ne soit jamais exposé directement au jet de fumée et qu'il soit mis en service au moins à 0,5 m de distance d'une machine de fumée. L'espace doit être seulement saturé de fumée de sorte qu'il y ai encore une bonne vue d'au moins 10 m. Il faut que la température ambiante soit comprise entre -5° C et +45° C. Ne pas exposer l'appareil directement aux rayons solaires (lors d'un transport dans un véhicule fermé par exemple). Lorsqu'une température ambiante est de +45° C l'humidité relative atmosphérique ne doit pas dépasser 50 %. Cet appareil ne peut être mis en service qu'à une altitude entre -20 et 2000 m au-dessus du niveau de la mer. N'utilisez pas l'appareil pendant un orage, puisqu'un survoltage pourrait détruire l'appareil. Lors d'un orage, séparez l'appareil du secteur avec tous les pôles (tirer la fiche secteur). N'utilisez l'appareil qu'après avoir pris connaissance de ses fonctions et possibilités. Ne laissez pas des personnes incompétentes utiliser cet appareil. La plupart des pannes survenant sur cet appareil sont dues à une utilisation inappropriée par des personnes incompétentes. Si vous deviez transporter l'appareil, utilisez l'emballage d'origine pour éviter tout dommage. Notez que pour des raisons de sécurité, il est interdit d'entreprendre toute modification sur l'appareil. Il est interdit de retirer le code barre de l'appareil. Ceci annulerait toute garantie. Si l'appareil est utilisé autrement que décrit dans ce mode d'emploi, ceci peut causer des dommages au produit et la garantie cesse alors. Par ailleurs, chaque autre utilisation est liée à des dangers, comme par ex. court circuit, incendie, électrocution, etc.

DMX-Splitter 6 fois Distributeur DMX avec une entrée et six sorties • Isolation absolute de l'éctricité entre entrée et sortie ou sortie et sortie • Douilles DMX d'entrée pour XLR 3 pôles ou 5 pôles par chaque canal • Chaque sortie DMX avec driver individuel et DEL des dates • Interrupteur DMX intégré pour l'isolation • Entrée et sortie avec fusible 500 mA70064820_V_1_0.DOC 20/28

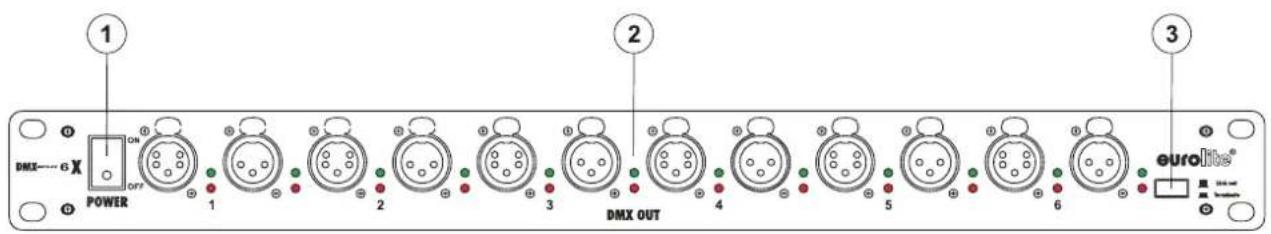

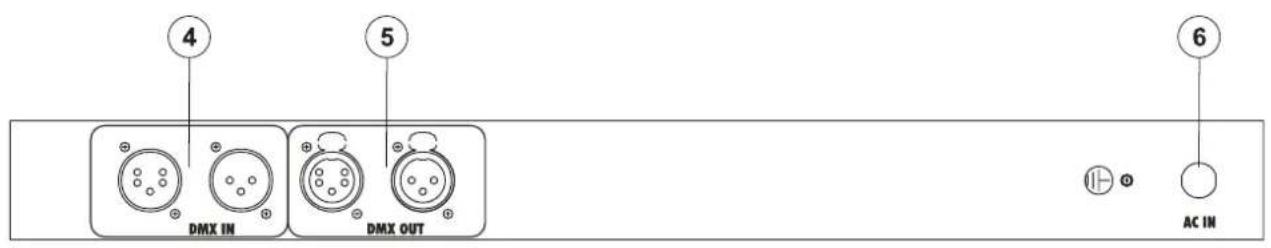

4.2 Aperçue des parties

Fiche XLR à 3 pôles ou 5 pôles

Fiche XLR à 3 pôles ou 5 pôles

Fiche XLR à 3 pôles ou 5 pôles

Installez l'appareil sur une surface plane. Montage du rack: Cet appareil est prévu pour un 19“ rack (483 mm). Le rack devrait être un modèle „Double- Door“ avec la possibilité d’ouvir la face avant, ainsi que la face arrière. Le boîtier du rack devrait être équipé d’un ventilateur. Faites attention à ce que l’air chaude puisse s’échapper du rack et qu’il y ait suffisamment de distance vers les autres appareils. Vous pouvez fixer l'appareil avec quatre vis M6 au rack.

Le DMX-splitter peut être connecté directement au contrôleur DMX ou après une file d'appareils DMX. Vous pouvez connecter jusqu'à 32 appareils DMX aux douilles de sortie DMX. Quand vous connectez le splitter à un appareil DMX, il ne faut plus que 31 appareils DMX avant le splitter. Faites attention que les fils du câble de données n'ont pas de contact entre eux. Il se peut autrement que les appareils ne fonctionneront pas correctement. Le raccord entre le contrôleur et le appareil ainsi qu’entre les appareils individuels doit être effectué avec un70064820_V_1_0.DOC 21/28 câble gainé bipolare. La connexion à fiches est effectuée par une fiche XLR à 3 pôles ou 5 pôles et des couplages. Occupation de la connection XLR: Attention: Au appareil ultérieur, le câble DMX doit être obturé par une résistance de termination. Braser une résistance de 120 Ω sur la prise XLR entre Signal (-) et Signal (+) et l’attacher dans la sortie DMX de l’appareil ultérieur.

Branchez l’appareil avec la fiche au secteur. L'occupation des câbles de connection est: Câble Pin International Brun Phase L Bleu Neutre N Jaune/Vert Terre La terre doit être connecteé! Quand vous connectez l'appareil directement au secteur local, vous deviez installer un interrupteur du secteur avec une aperture de 3 mm au minimum sur chaque pôle. Cet appareil doit seulement être connecté avec une installation électrique correspondant aux régulations IEC. L’installation doit être equippée avec un disjoncteur à courant de défaut (RCD) avec un courant différentiel résiduel de 30 Ma.70064820_V_1_0.DOC 22/28

5. NETTOYAGE ET MAINTENANCE

Toujours débrancher avant de proceder à l'entretien! DANGER DE MORT! L'appareil doit être nettoyé régulièrement. Utilisez un torchon non pelucheux humide. Ne pas utiliser de l’alcool ou des détergents pour le nettoyage! L'intérieur de l'appareil ne contient pas de parties nécéssitant un entretien. L'entretien et les réparations doivent être effectuées par un technicien compétent! Si des pièces de rechange sont nécéssaires, toujours utiliser des pièces d'origine. Pour tout renseignement complémentaire, n'hésitez pas à nous contacter par téléphone. Notre spécialiste se tient à votre entière disposition pour répondre à toutes les questions que vous pourriez vous poser.

6. CARACTÉRISTIQUES TECHNIQUES

Alimentation: 230 V AC, 50 Hz ~ Puissance de rendement: 35 W Sortie DMX 512: Connecteur XLR 3 pôles ou 5 pôles Dimensions (LxlxH): 483 x 200 x 50 mm Poids: 3,5 kg Attention! Les donnés imprimée dans ce mode d’emploi sont susceptibles d’être modifiées sans préavis. 25.01.2007 ©70064820_V_1_0.DOC 23/28
