Caractéristiques	Détails
Type de produit	Récepteur
Fréquence de fonctionnement	2.4 GHz
Compatibilité	Compatible avec divers appareils audio et vidéo
Connectivité	Bluetooth, Wi-Fi
Dimensions	Compact, adapté pour un usage domestique
Poids	Léger, facile à installer
Utilisation	Idéal pour la diffusion audio sans fil
Maintenance	Nettoyer régulièrement, vérifier les mises à jour du firmware
Sécurité	Chiffrement des données pour une connexion sécurisée
Informations générales	Vérifier la compatibilité avec vos appareils avant l'achat

FOIRE AUX QUESTIONS - Edge W CAMBRIDGE

Comment réinitialiser le récepteur CAMBRIDGE Edge W ?

Pour réinitialiser le récepteur, maintenez enfoncé le bouton de mise sous tension pendant environ 10 secondes jusqu'à ce que le LED clignote, puis relâchez-le.

Pourquoi mon CAMBRIDGE Edge W ne se connecte-t-il pas au réseau Wi-Fi ?

Vérifiez que le mot de passe Wi-Fi que vous avez entré est correct. Assurez-vous également que le récepteur est à portée du routeur et qu'il n'y a pas d'interférences.

Comment mettre à jour le firmware du CAMBRIDGE Edge W ?

Connectez-vous à l'interface utilisateur via votre navigateur web. Allez dans les paramètres, puis sélectionnez 'Mise à jour du firmware' et suivez les instructions à l'écran.

Que faire si le son est saccadé ou interrompt lors de la lecture ?

Vérifiez votre connexion réseau et assurez-vous qu'il n'y a pas d'autres appareils qui consomment beaucoup de bande passante. Redémarrez également le récepteur et votre routeur.

Comment connecter le CAMBRIDGE Edge W à mon système audio ?

Utilisez un câble RCA pour connecter les sorties audio du récepteur aux entrées audio de votre amplificateur ou système audio.

Le CAMBRIDGE Edge W prend-il en charge les services de streaming ?

Oui, le CAMBRIDGE Edge W prend en charge plusieurs services de streaming comme Spotify, Tidal et autres via une connexion Internet.

Comment résoudre les problèmes de connexion Bluetooth ?

Assurez-vous que le Bluetooth est activé sur votre appareil et que le CAMBRIDGE Edge W est en mode de couplage. Si nécessaire, essayez de supprimer le récepteur de la liste des appareils couplés et reconnectez-le.

Que faire si l'application CAMBRIDGE n'affiche pas le récepteur ?

Vérifiez que le récepteur est allumé et connecté au même réseau Wi-Fi que votre appareil. Redémarrez l'application et le récepteur si nécessaire.

Comment optimiser la qualité sonore du CAMBRIDGE Edge W ?

Assurez-vous d'utiliser des fichiers audio de haute qualité et de régler les paramètres d'égalisation dans l'application pour adapter le son à votre goût.

Le CAMBRIDGE Edge W est-il compatible avec les assistants vocaux ?

Actuellement, le CAMBRIDGE Edge W n'est pas directement compatible avec les assistants vocaux, mais vous pouvez le contrôler via l'application si votre appareil est connecté au même réseau.

MODE D'EMPLOI Edge W CAMBRIDGE

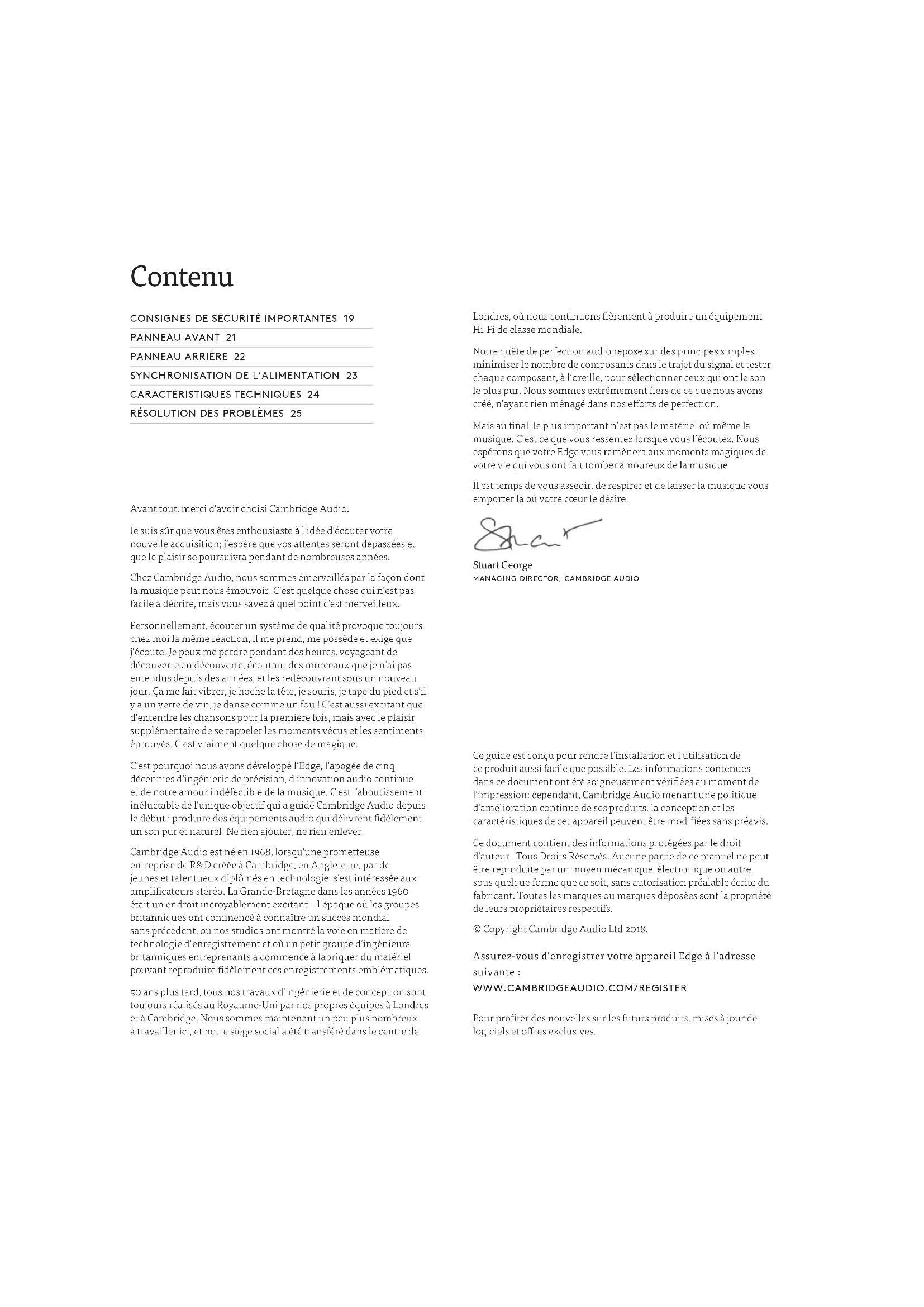

Avant tout, merci d'avoir choisi Cambridge Audio.

Je suis sûr que vous êtes enthousiaste à l'idée d'écouter votre nouvelle acquisition; j'espère que vos attentes seront dépassées et que le plaisir se poursuivra pendant de nombreuses années.

Chez Cambridge Audio, nous sommes émerveillés par la façon dont la musique peut nous émouvoir. C'est quelque chose qui n'est pas facile à décrire, mais vous savez à quel point c'est merveilleux.

Personnellement, écouter un système de qualité provoque toujours chez moi la même réaction, il me prend, me possède et exige que j'écoute. Je peux me perdre pendant des heures, voyageant de découverte en découverte, écoutant des morceaux que je n'ai pas entendus depuis des années, et les redécouvrant sous un nouveau jour. Ça me fait vibrer, je hoche la tête, je souris, je tape du pied et s'il y a un verre de vin, je danse comme un fou ! C'est aussi excitant que d'entendre les chansons pour la première fois, mais avec le plaisir supplémentaire de se rappeler les moments vécus et les sentiments éprouvés. C'est vraiment quelque chose de magique.

C'est pourquoi nous avons développé l'Edge, l'apogée de cinq décennies d'ingénierie de précision, d'innovation audio continue et de notre armour indéfectible de la musique. C'est l'aboutissement inéluctable de l'unique objectif qui a guidé Cambridge Audio depuis le début : produire des équipements audio qui délivrent fidèlement un son pur et naturel. Ne rien ajouter, ne rien enlever.

Cambridge Audio est né en 1968, lorsqu'une prometteuse entreprise de R&D créée à Cambridge, en Angleterre, par de jeunes et talentueux diplômés en technologie, s'est intéressée aux amplificateurs stéréo. La Grande-Bretagne dans les années 1960 était un endroit incroyablement excitant – l'époque où les groupes britanniques ont commencé à connaître un succès mondial sans précédent, où nos studios ont montré la voie en matière de technologie d'enregistrement et où un petit groupe d'ingénieurs britanniques entreprenants a commencé à fabriquer du matériel pouvant reproduire fidèlement ces enregistrements emblématiques.

50 ans plus tard, tous nos travaux d'ingénierie et de conception sont toujours réalisés au Royaume-Uni par nos propres équipes à Londres et à Cambridge. Nous sommes maintenant un peu plus nombreux à travailler ici, et notre siège social a été transféré dans le centre de

Londres, où nous continuons fièrement à produire un équipement Hi-Fi de classe mondiale.

Notre quête de perfection audio repose sur des principes simples : minimiser le nombre de composants dans le trajet du signal et tester chaque composant, à l'oreille, pour sélectionner ceux qui ont le son le plus pur. Nous sommes extrêmement fiers de ce que nous avons créé, n'ayant rien ménagé dans nos efforts de perfection.

Mais au final, le plus important n'est pas le matériel où même la musique. C'est ce que vous ressentez lorsque vous l'écoutez. Nous espérons que votre Edge vous ramènera aux moments magiques de votre vie qui vous ont fait tomber amoureux de la musique

Il est temps de vous asseoir, de respirer et de laisser la musique vous emporter là où votre cœur le désire.

Stuart George

MANAGING DIRECTOR, CAMBRIDGE AUDIO

Ce guide est conçu pour rendre l'installation et l'utilisation de ce produit aussi facile que possible. Les informations contenues dans ce document ont été soigneusement vérifiées au moment de l'impression; cependant, Cambridge Audio menant une politique d'amélioration continue de ses produits, la conception et les caractéristiques de cet appareil peuvent être modifiées sans préavis.

Ce document contient des informations protégées par le droit d'auteur. Tous Droits Réservés. Aucune partie de ce manuel ne peut être reproduite par un moyen mécanique, électronique ou autre, sous quelque forme que ce soit, sans autorisation préalable écrite du fabricant. Toutes les marques ou marques déposées sont la propriété de leurs propriétaires respectifs.

Assurez-vous d'enregistrer votre appareil Edge à l'adresse suivante :

WWW.CAMBRIDGEAUDIO.COM/REGISTER

Pour profiter des nouvelles sur les futurs produits, mises à jour de logiciels et offres exclusives.

Consignes de sécurité importantes

EDGE W

19

Pour votre propre sécurité, merci de lire attentivement ces instructions importantes sur la sécurité avant de tenter de raccorder cette unité au réseau électrique. Elles vous permettront aussi d'obtenir les meilleurs résultats et de prolonger la durée de vie de l'appareil :

1. Lire ces instructions.

2. Conserver ces instructions.

3. Prendre en compte tous les avertissements.

4. Suivre l'ensemble des consignes.

5. Ne pas utiliser cet appareil près de l'eau.

6. Nettoyer uniquement avec un chiffon sec.

7. Ne pas bloquer les bouches d'aération. Suivre les instructions du fabricant lors de l'installation.

8. Ne pas installer près de sources de chaleur comme des radiateurs, des climatiseurs, des cuisinières ou près d'autres appareils qui produisent de la chaleur (comme les amplificateurs).

9. Ne pas oublier le caractère sécuritaire d'une prise polarisée ou d'une prise de terre. Une prise polarisée possède deux fiches, dont l'une est plus large que l'autre. Une prise de terre dispose de deux fiches et d'une broche de terre. La fiche plus large ou la broche de terre sont là à des fins sécuritaires. Si la prise fournie ne correspond pas à votre installation, merci de contacter un électricien pour qu'il puisse remplacer votre installation obsolète.

10. Merci de ne pas marcher ni appuyer sur le cordon d'alimentation, et plus précisément au niveau des fiches, prises et de la sortie de l'alimentation électrique.

11. Utiliser uniquement les pièces détachées/accessoires précisées par le fabricant.

12. Utiliser uniquement le chariot, le trépied, la console ou la table précisé par le fabricant, ou fourni avec l'appareil. En cas d'utilisation d'un chariot, merci de faire très attentio

vous déplacez le chariot/l'appareil afin d'éviter de vous blesser en faisant tomber l'ensemble.

1. Débrancher l'appareil en cas d'orage ou si vous ne l'utilisez pas pendant une longue période.

2. Confier tous les travaux de maintenance à du personnel spécialisé et qualifié. Des réparations sont nécessaires lorsque l'appareil a été endommagé : en cas de dégâts sur le cordon d'alimentation ou sur la prise, si du liquide ou un objet est tombé sur l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, si l'appareil ne fonctionne pas normalement ou s'il est tombé.

AVERTISSEMENT :

Ne placez pas l'appareil dans un espace clos; si vous souhaitez placer l'appareil sur une étagère, utilisez l'étagère supérieure pour permettre une ventilation maximale. Ne pas mettre d'objets sur le dessus de cet appareil. Ne pas poser sur un tapis ou toute autre surface molle, et ne pas obstruer les entrées d'air ou les grilles de sortie. Ne pas couvrir les grilles d'acration avec des objets tels que journaux, nappes, rideaux, etc.

- Pour réduire le risque d'incendie ou de choc électrique, n'exposez pas cet appareil à la phuie ou à l'humidité. Cet appareil ne doit pas être utilisé près de l'eau ou exposé à des gouttes ou éclaboussures d'eau ou d'autres liquides. Aucun objet rempli de liquide, tel qu'un vase, ne doit être placé sur l'appareil.

- Risque d'explosion si les piles sont remplacées de façon incorrecte. Remplacez-les uniquement avec le même type de pile ou un type équivalent.

Les piles (pack de piles ou piles installées) ne doivent pas être exposées à une chaleur excessive comme le soleil, un feu ou similaire.

L'appareil doit être installé de manière à ce qu'il soit possible de le débrancher du secteur (depuis la prise murale ou le connecteur à l'arrière de l'appareil). Lorsque la prise secteur est utilisée comme dispositif de déconnexion, le dispositif de déconnexion doit rester facilement accessible.

- Avant d'installer ou d'utiliser l'appareil, veuillez lire les consignes de sécurité électrique sur le panneau arrière de l'unité.

- Utilisez uniquement le cordon d'alimentation fourni avec cet appareil.

Utilisation de l'appareil dans les climats tropicaux (l'équipement doit être utilisé à une température ambiante maximale de 45 degrés C).

L'appareil de construction de Classe 1 doit être raccordé à une prise dotée d'une protection par mise à la terre.

Le voyant lumineux avec le symbole en forme d'arc situé dans un triangle équilatéral a pour but d'avertir l'utilisateur de la présence de 'courant dangereux' non isolé au sein du produit, et ce dernier pourrait être suffisamment fort pour provoquer une électrocution.

AVERTISSEMENT : Pour réduire le risque de choc électrique, ne pas ouvrir l'appareil car il n'y a pas à l'intérieur de pièces pouvant être réparées par l'utilisateur. Confier l'entretien à du personnel qualifié.

Le point d'exclamation situé dans le triangle équilatéral a pour but d'avertir l'utilisateur de la présence dans le manuel de cet appareil d'instructions importantes relatives aux opérations de maintenance et au fonctionnement.

AÉRATION

Important! L'appareil deviendra chaud en cours d'utilisation. Ne déposez aucun objet sur l'unité.

Vérifier qu'aucun petit objet ne peut passer à travers des grilles d'aération. Si cela se produit, éteindre immédiatement l'appareil, le débrancher de la prise électrique et contacter votre revendeur pour obtenir de l'aide et des conseils.

EMPLACEMENT

Choisir avec précaution l'endroit pour installer votre équipement. Éviter de le placer directement face aux rayons du soleil ou près d'une source de chaleur. Aucune source de feu, telle que des bougies allumées, ne doit être placée sur l'appareil.

Éviter également tous les emplacements qui pourraient occasionner des vibrations, ou un excès de poussière, de froid ou d'humidité. L'appareil peut être utilisé à des températures moyennes.

L'appareil doit obligatoirement être installé sur une surface stable et de niveau. Ne pas placer l'équipement dans une pièce entièrement fermée ou dans un casier. Ne pas placer l'unité sur une surface instable ou sur une étagère. L'unité pourrait en effet tomber et cela pourrait blesser un enfant ou un adulte, sans oublier les dommages causés sur le produit. Ne pas positionner d'autres équipements au-dessus de l'unité.

En raison des champs magnétiques répartis, aucune platine ni aucun téléviseur CRT ne doit être positionné près de l'appareil pour éviter de possibles interférences.

Les composants électroniques audio ont une période de rodage d'environ une semaine (s'ils sont utilisés plusieurs heures par jour). Cela permettra aux nouveaux composants de se stabiliser, et les propriétés sonores s'amélioreront avec le temps.

SOURCES D'ALIMENTATION

L'appareil doit être utilisé uniquement avec le type de source électrique indiqué sur l'étiquette. Si vous n'êtes pas certain du type d'alimentation disponible chez vous, merci de contacter votre revendeur ou l'entreprise chargée de l'alimentation électrique dans votre région.

Si vous n'avez pas l'intention d'utiliser l'appareil durant une longue période, le débrancher de la prise secteur.

SURCHARGE

Éviter de surcharger les installations électriques murales, ou les rallonges, car cela pourrait provoquer un risque d'incendie ou de décharge électrique. Les prises secteur surchargées, les rallonges, les câbles d'alimentation abîmés, une isolation endommagée ou craquelée et des prises cassées constituent des dangers. Cela pourrait provoquer une décharge ou un incendie.

S'assurer que chaque câble est correctement inséré. Pour éviter des ronflements ou des bruits de fond, ne pas mélanger les câbles d'interconnexions avec le cordon d'alimentation ou les câbles d'enceintes.

NETTOYAGE

Pour nettoyer l'appareil, utiliser un chiffon non pelucheux et sec. Ne pas utiliser de produits liquides nettoyants comprenant de l'alcool, de l'ammoniac ou des abrasifs. Ne pas utiliser de spray sur ou près de l'unité.

Les piles peuvent contenir des substances nocives pour l'environnement. Veuillez vous débarrasser des batteries déchargées en suivant les directives locales de recyclage environnementales et électroniques.

RÉPARATIONS

Ces unités ne sont pas réparables par l'utilisateur. Ne tentez jamais de réparer, de démonter ou de reconstruire l'unité s'il semble y avoir un problème. Une décharge électrique importante pourrait avoir lieu si cette mesure de précaution n'est pas respectée. En cas de problème ou de panne, merci de contacter votre revendeur.

SYMBOLE DEEE

La poubelle sur roues est le symbole de l'Union Européenne pour le recyclage séparé des appareils

électriques et électroniques. Ce produit contient des éléments électriques et électroniques qui peuvent être réutilisés, recyclés ou récupérés, et ils ne doivent donc pas être jetés dans votre poubelle habituelle qui ne fait pas l'objet d'un tri sélectif. Merci de retourner l'unité ou de contacter le revendeur agréé qui vous a fourni ce produit pour obtenir davantage d'informations.

MARQUE CE

Ce produit est conforme aux directives européennes

relatives à la basse tension (2014/35/EC), à la compatibilité électromagnétique (2014/30/EC) et à l'écoconception applicable aux produits consommateurs d'énergie (2009/125/EC) lorsque l'appareil

est installé et utilisé conformément à ce manuel. Pour garantir une conformité prolongée, seuls les accessoires de Cambridge Audio devraient être utilisés avec ce produit et les opérations de maintenance doivent être confiées à du personnel spécialisé et qualifié.

RCM (LABEL DE CONFORMITÉ RÉGLEMENTAIRE))

Ce produit est conforme aux exigences l'ERAC et de l'ACMA en matière de sécurité, de compatibilité électromagnétique et communications radio en Australie et Nouvelle-Zélande.

LABEL CU-TR

Ce produit est conforme aux normes de sécurité électronique de la Russie, la et du Kazakhstan.

Attention : Surface chaude. Ne Pas Toucher

Les deux dissipateurs de

chaleur latéraux du produit peuvent devenir chauds lorsque vous utilisez ce produit en continu.

La surface des deux dissipateurs thermiques ne convenant pas pour fixer une étiquette, il n'y a pas d'autocollant sur le produit.

DÉCLARATION DE LA FCC

Cet appareil est conforme à la section 15 de la réglementation FCC. Son utilisation est soumise aux deux conditions suivantes : (1) cet appareil ne doit pas provoquer d'interférence nuisible et (2) cet appareil doit accepter toutes interférences reçues, y compris des interférences pouvant entraîner un fonctionnement non désiré.

Avis de la Commission fédérale des communications :

Cet équipement a été testé et déclaré conforme aux limites applicables pour les appareils numériques de classe B, conformément à la section 15 de la réglementation FCC. Ces limites ont été définies pour fournir une protection raisonnable contre les interférences dangereuses au sein d'une installation résidentielle.

Cet équipement génère, utilise et peut émettre des radiations de fréquence radio s'il n'est pas installé ou utilisé conformément aux instructions, et cela peut engendrer des interférences dangereuses pour les communications radio. T'outefois, il est impossible de garantir qu'aucune interférence ne sera produite au sein d'une installation spécifique.

Si cet appareil génère des interférences qui gênent la réception des émissions télévisuelles ou radio, ce qui peut être remarqué en activant ou en désactivant l'appareil, nous invitons l'utilisateur à essayer de corriger ces interférences en suivant l'une des mesures suivantes :

- réorienter ou déplacer l'antenne de réception.

- augmenter la distance qui sépare l'équipement du récepteur.

- brancher l'appareil sur une prise d'un circuit différent de celui auquel le récepteur est branché.

- consulter le revendeur ou un technicien TV/radio qualifié pour obtenir de l'aide.

Avertissement de la FCC : Tout

changement ou toute modification qui n'a pas été expressément approuvé par le responsable de la conformité peut annuler l'autorisation d'utilisation qu'a l'utilisateur sur cet appareil.

Panneau avant

1. VEILLE/MARCHE

Commute l'appareil du mode Veille (indiqué par une LED de faible luminosité) au mode Marche (indiqué par une LED très lumineuse). Le mode Veille est un mode de faible puissance avec une consommation d'énergie inférieure à 0,5 Watts.

ARRÊT AUTOMATIQUE (APD)

Il passe automatiquement en mode veille après une inactivité de 20 minutes. Pour activer ou désactiver cette fonction, utilisez le commutateur APD situé à l'arrière de l'appareil.

1. COMMUTATEUR DE SÉLECTION DE TENSION
   Remarque: Réservé exclusivement à l'usage du personnel technique de Cambridge Audio !
2. PRISE D'ALIMENTATION CA
3. BORNES D'ENCEINTES

4. LOOP OUT
   5.COMMUTATEURSYMÉTRIQUE/ASYMÉTRIQUE

5. ENTRÉES SYMÉTRIQUE/ASYMÉTRIQUE

6. COMMUTATEUR ARRÊT AUTOMATIQUE (APD)
7. CONNEXION

Reportez-vous à la section 'Synchronisation de l'alimentation' de ce manuel pour plus d'informations.

Synchronisation de l'alimentation

Utilisez le fil de liaison entre le Edge NQ et le Edge W pour synchroniser l'alimentation/veille des deux appareils.

TRIGGER IN

Le Edge W peut être connecté à la sortie de contrôle de déclenchement de l'équipement domotique pour contrôler l'état d'alimentation du l'Edge W. Le niveau d'entrée doit être compris entre 5V et 12V.

TV Power Supply Panel 100-100V/250W AC 5000 B Power AC - 100V Up Power Connection: 100W DCS 500 USB Push / Phase I port USB Command / Pin Start / Pin End / Pin Start / Pin End / Pin End / Pin Start / Pin End / Pin End / Pin Start / Pin End / Pin End / Pin Start / Pin End / Pin End / Pin Start / Pin End / Pin End / Pin Start / Pin End / Pin End / Pin Start / Pin End / Pin End / Pin Start / Pin End / Pin End / Pin Start / Pin End / Pin End / Pin Start / Pin End / Pin End / Pin Start / Pin End / Pin End / Pin Start / Pin End Pin Setup A PUB A1 B A2 C A3 D A4 E A5 F A6 G A7 H A8 I A9 J A10 K A11 L A12 M A13 N A14 O A15 P A16 Q A17 R A18 S A19 T A20 U A21 V A22 W A23 X A24 Y A25 Z A26 A A27 B A28 C A29 D A30 E A31 F A32 G A33 H A34 I A35 J A36 K A37 L A38 M A39 N A40 O A41 P A42 Q A43 R A44 S A45 T A46 U A47 V A48 W A49 X A50 Y A51 Z A52 Q A53 R A54 S A55 T A56 U A57 V A58 W A59 X A60 Y A61 Z A62 Q A63 R A64 S A65 T A66 U A67 V A68 W A69 X A70 Y A71 Z A72 Q A73 R A74 S A75 T A76 U A77 V A78 W A79 X A80 Y A81 Z A82 Q A83 R A84 S A85 T A86 U A87 V A88 W A89 X A90 Y A91 Z A92 Q A93 R A94 S A95 T A96 U A97 V A98 W A99 X A100 Y

EDGE W 23

Caractéristiques techniques

Sortie de puissance continue : 100W RMS sous 8 Ohms 200W RMS sous 4 Ohms

THD (non pondéré) : <0,002% 1kHz à la puissance nominale (8 Ohms)

<0.02% 20Hz - 20kHz à la puissance nominale (8 Ohms)

Réponse en fréquence : <3Hz->80kHz+/-1dB

Rapport S/B (réf 1W sous 8 Ohms) : >93 dB

Rapport S/B (réf pleine puissance) >113 dB

Sensibilité d'entrée : Entrée A1-A2 (asymétrique) 1.09V RMS.

Impédance d'entrée : Entrée A3 (symétrique) 47k Ohm

Entrée A1-A2 (asymétrique) 47k Ohm

Entrées Symétrique, Asymétrique

Sorties : Enceintes, Loop Out

Consommation maximale 1000W

Consommation en veille : <0.5W

Dimensions: 150 x 460 x 405mm

Poids : 23.6kg

Résolution des problèmes

Si vous rencontrez des problèmes avec votre Edge W, consultez la section d'aide sur notre page Web : http://techsupport.cambridgeaudio.com

L'appareil ne s'allume pas

• Assurez-vous que le cordon d'alimentation secteur est correctement branché.
- Assurez-vous que la prise est complètement insérée dans la prise murale.
- Vérifiez le fusible dans la prise secteur ou l'adaptateur.

Il n'y a pas de son

• Assurez-vous que l'appareil n'est pas en mode Veille.
• Vérifiez que l'élément source est correctement connecté.
• Vérifiez que vos enceintes sont correctement connectées.

Il n'y a pas de son sur un canal

• Vérifiez la connexion des enceintes.
• Vérifiez les interconnexions

Les basses sont faibles ou l'image stéréo est diffuse

- Assurez-vous que les enceintes ne sont pas câblées en déphasé.

Il y a un fort bourdonnement ou un ronflement

- Assurez-vous qu'aucun câble n'est mal fixé ou défectueux.
