Caractéristiques techniques	Compresseur à air DEWALT D55168, moteur de 1,6 HP, pression maximale de 200 PSI, réservoir de 6 gallons.
Utilisation	Idéal pour les applications de clouage, de peinture et autres outils pneumatiques.
Maintenance et réparation	Vérifier régulièrement le niveau d'huile, nettoyer les filtres et inspecter les tuyaux pour éviter les fuites.
Sécurité	Utiliser des lunettes de protection, ne pas surcharger le compresseur et respecter les consignes de sécurité fournies dans le manuel.
Informations générales	Poids : 30 kg, dimensions : 61 x 46 x 46 cm, garantie de 1 an.

FOIRE AUX QUESTIONS - D55168 DEWALT

Comment puis-je démarrer le compresseur DEWALT D55168 ?

Pour démarrer le compresseur DEWALT D55168, branchez-le sur une prise électrique appropriée, puis tournez le commutateur d'alimentation sur 'ON'. Attendez que le compresseur atteigne la pression souhaitée avant de l'utiliser.

Que faire si le compresseur ne s'allume pas ?

Vérifiez d'abord que l'appareil est bien branché et que la prise fonctionne. Assurez-vous également que le disjoncteur n'a pas sauté. Si le problème persiste, il peut être nécessaire de contacter le service client.

Comment régler la pression de sortie ?

Utilisez le régulateur de pression situé sur le panneau de contrôle. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter la pression et dans le sens inverse pour la réduire.

Le compresseur fait un bruit étrange, que dois-je faire ?

Un bruit anormal peut indiquer un problème mécanique. Éteignez le compresseur immédiatement et vérifiez qu'il n'y a pas d'objets bloqués dans les pièces mobiles. Si le bruit persiste, il est recommandé de contacter un professionnel.

Comment entretenir mon compresseur DEWALT D55168 ?

Pour entretenir votre compresseur, vérifiez régulièrement le niveau d'huile (si applicable), nettoyez les filtres d'air et vidangez le réservoir d'eau après chaque utilisation. Consultez le manuel d'utilisation pour des instructions détaillées.

Quelle est la capacité du réservoir du compresseur ?

Le compresseur DEWALT D55168 a un réservoir de 6,0 litres.

Puis-je utiliser le compresseur à l'extérieur ?

Oui, le compresseur peut être utilisé à l'extérieur, mais assurez-vous qu'il est à l'abri de la pluie et des intempéries.

Comment évacuer l'eau du réservoir du compresseur ?

Pour évacuer l'eau, éteignez le compresseur, ouvrez le robinet de vidange situé au bas du réservoir et laissez l'eau s'écouler complètement avant de refermer le robinet.

Quelles sont les applications recommandées pour le compresseur DEWALT D55168 ?

Le compresseur DEWALT D55168 est idéal pour alimenter des outils pneumatiques tels que des cloueuses, des agrafeuses, et pour des tâches de gonflage comme les pneus ou les équipements sportifs.

MODE D'EMPLOI D55168 DEWALT

WALT authorized service center. 23 Restricted air intake filter Clean or replace air intake filter. Do not operate the air compressor with the filter removed. Refer to the Air Filter paragraph in the Maintenance section.20 Français FIG. 1 Compresseur d’air, modèle D55168-CA A. Interrupteur Marche/Arrêt B. Manomètre du réservoir d’air C. Manomètre régulé D. Régulateur de pression E. Branchements rapides F. Clapet G. Soupape de sûreté H. Soupape de purge du réservoir d’air

I. Rembobineur de cordon

d’alimentation J. Filtre d’admission d’air Fiche technique de la pompe/du moteur Tension : monophasé, 120V Exigence minimale du circuit de dérivation : 15 A Type de fusible : temporisation Fiche technique MODÈLE D55168-CA POIDS 39,92 kg (88 livres) HAUTEUR 1060,5 mm (41,75 po) LARGEUR 482,6 mm (19,0 po) LONGUEUR 539,8 mm (21,25 po)

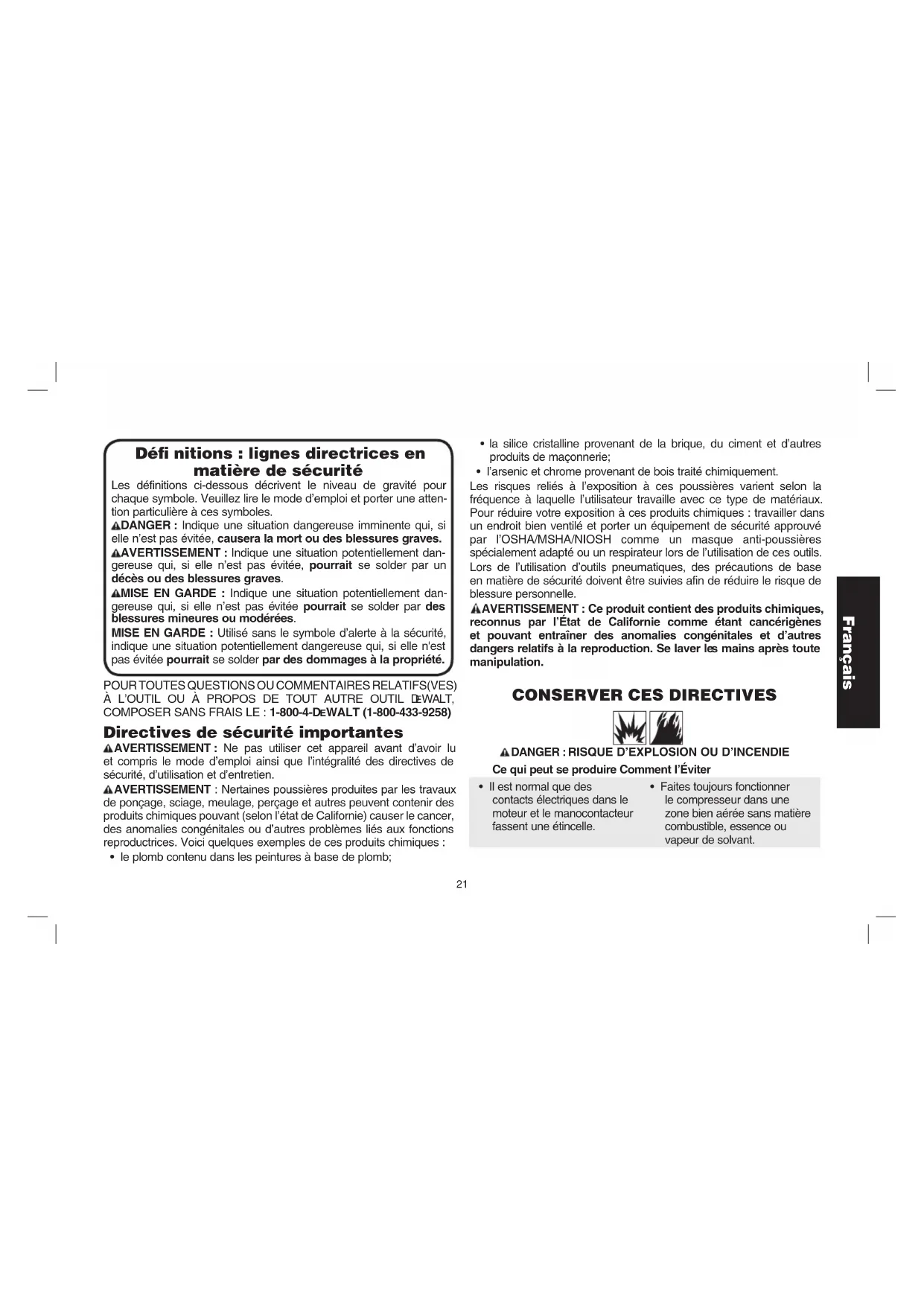

H21 Français Défi nitions : lignes directrices en matière de sécurité Les définitions ci-dessous décrivent le niveau de gravité pour chaque symbole. Veuillez lire le mode d’emploi et porter une atten- tion particulière à ces symboles.

DANGER : Indique une situation dangereuse imminente qui, si

elle n’est pas évitée, causera la mort ou des blessures graves.

Indique une situation potentiellement dan- gereuse qui, si elle n’est pas évitée, pourrait se solder par un décès ou des blessures graves. MISE EN GARDE : Indique une situation potentiellement dan- gereuse qui, si elle n’est pas évitée pourrait se solder par des blessures mineures ou modérées. MISE EN GARDE : Utilisé sans le symbole d’alerte à la sécurité, indique une situation potentiellement dangereuse qui, si elle n'est pas évitée pourrait se solder par des dommages à la propriété. POUR TOUTES QUESTIONS OU COMMENTAIRES RELATIFS(VES) À L’OUTIL OU À PROPOS DE TOUT AUTRE OUTIL D EWALT, COMPOSER SANS FRAIS LE : 1-800-4-D EWALT (1-800-433-9258) Directives de sécurité importantes

AVERTISSEMENT : Ne pas utiliser cet appareil avant d’avoir lu

et compris le mode d’emploi ainsi que l’intégralité des directives de sécurité, d’utilisation et d’entretien.

AVERTISSEMENT : Nertaines poussières produites par les travaux

de ponçage, sciage, meulage, perçage et autres peuvent contenir des produits chimiques pouvant (selon l’état de Californie) causer le cancer, des anomalies congénitales ou d’autres problèmes liés aux fonctions reproductrices. Voici quelques exemples de ces produits chimiques :

• le plomb contenu dans les peintures à base de plomb;

• la silice cristalline provenant de la brique, du ciment et d’autres produits de maçonnerie;

• l’arsenic et chrome provenant de bois traité chimiquement. Les risques reliés à l’exposition à ces poussières varient selon la fréquence à laquelle l’utilisateur travaille avec ce type de matériaux. Pour réduire votre exposition à ces produits chimiques : travailler dans un endroit bien ventilé et porter un équipement de sécurité approuvé par l’OSHA/MSHA/NIOSH comme un masque anti-poussières spécialement adapté ou un respirateur lors de l’utilisation de ces outils. Lors de l’utilisation d’outils pneumatiques, des précautions de base en matière de sécurité doivent être suivies afin de réduire le risque de blessure personnelle.

AVERTISSEMENT : Ce produit contient des produits chimiques,

reconnus par l’État de Californie comme étant cancérigènes et pouvant entraîner des anomalies congénitales et d’autres dangers relatifs à la reproduction. Se laver le s mains après toute manipulation.

Ce qui peut se produire Comment l’Éviter

• Il est normal que des contacts électriques dans le moteur et le manocontacteur fassent une étincelle.

• Faites toujours fonctionner le compresseur dans une zone bien aérée sans matière combustible, essence ou vapeur de solvant.22 Français

• Si une étincelle électrique provenant du compresseur entre en contact avec des vapeurs inflammables, elle peut s’enflammer et causer un incendie ou une explosion.

• Si vous aspergez des matériaux inflammables, placez le compresseur à au moins 6,1 m (20 pieds) de la zone pulvérisée. Il est possible que vous ayez besoin d’une longueur de tuyau additionnelle.

• Entreposez les matières inflammables dans un endroit sécuritaire, éloigné du compresseur.

• Le fait de limiter les ouvertures d’aération de compresseur causera une importante surchauffe et pourrait causer un incendie.

• Ne placez jamais des objets contre le compresseur ou sur celui-ci.

• Faites fonctionner le compresseur dans un endroit aéré à au moins 30,5 cm (12 po) du mur ou de l’obstruction qui pourrait limiter le débit d’air frais dans les ouvertures d’aération.

• Faites fonctionner le compresseur dans un endroit propre, sec et bien aéré. Ne pas utiliser l’appareil à l’intérieur ou dans un endroit exigu.

• Le fonctionnement de ce produit sans surveillance pourrait se solder par des blessures personnelles ou des dommages à la propriété. Afin de réduire le risque d’incendie, ne pas laisser le compresseur fonctionner sans surveillance.

• Être toujours présent lorsque le produit est en marche.

• Toujours éteindre et débrancher l'appareil si non utilisé.

• Il est dangereux de respirer l’air comprimé sortant du compresseur. Le flux d’air peut contenir du monoxyde de carbone, des vapeurs toxiques ou des particules solides provenant du réservoir d’air. L’inhalation de ces contaminants peut provoquer de sérieuses blessures, voire un décès.

• L’air qui s’obtient directement du compresseur ne devrait jamais être utilisé pour alimenter l’air destiné à la consommation humaine. Pour utiliser l’air produit par le compresseur pour la respiration, installer correctement des filtres convenables et un équipement de sécurité en ligne. Les filtres en ligne et l’équipement de sécurité utilisés avec le compresseur doivent être capables de traiter l’air conformément à tous les codes locaux et fédéraux en vigueur avant toute consommation humaine.23 Français

• Les matériaux vaporisés comme la peinture, les solvants de peinture, les décapants, les insecticides, les herbicides, pourraient contenir des vapeurs nocives et du poison.

• Travailler dans un endroit ayant une bonne ventilation transversale. Lire et respecter les directives en matière de sécurité imprimées sur l’étiquette ou les fiches signalétiques des matériaux qui sont pulvérisés. Toujours utiliser un équipement de sécurité homologué : une protection respiratoire conforme aux normes OSHA/MSHA/NIOSH, conçue spécifiquement pour une utilisation particulière.

AVERTISSEMENT : RISQUE D’ÉCLATEMENT

Réservoir d’air : le réservoir dont est doté le compresseur d’air porte le code « UM » (dans le cas d’appareils munis de réservoirs supérieurs à 152 mm (6 po) de diamètre) et il est conçu conformément à la section VII Div. 1 de l’ASME. Tous les récipients sous pression devraient être inspectés une fois tous les deux ans. Pour localiser l’inspecteur des récipients sous pression de votre région, consulter la section appropriée des organismes gouvernementaux de l’annuaire téléphonique ou composer le 1-800-4-D EWALT pour obtenir de l’aide. Les conditions indiquées ci-après pourraient affaiblir le réservoir d’air et se solder par une violente explosion de celui-ci : CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

• L’eau condensée n’est pas correctement vidangée du réservoir d’air provoquant ainsi la formation de rouille et un amincissement du réservoir d’air en acier.

• Vidanger le réservoir d’air quotidiennement ou après chaque utilisation. Si le réservoir présente une fuite, le remplacer immédiatement par un nouveau réservoir d’air ou par un nouveau compresseur.

• Modifications apportées au réservoir d’air ou tentatives de réparation.

• Ne jamais percer un trou dans le réservoir d’air ou ses accessoires, y faire de la soudure ou y apporter quelque modification que ce soit. Ne jamais essayer de réparer un réservoir d’air endommagé ou avec des fuites. Le remplacer par un nouveau réservoir d’air.

• Des modifications non autorisées de la soupape de sûreté ou de tous autres composants qui régissent la pression du réservoir d’air.

• Le réservoir d’air a été conçu pour supporter des pressions spécifiques de fonctionnement. Ne faites jamais effectuer de réglages ou de substitutions de pièces en vue de modifier les pressions de fonctionnement réglées en usine.24 Français Accessoires :

• Lorsqu’on excède la pression nominale des outils pneumatiques, des pistolets pulvérisateurs, des accessoires à commande pneumatique, des pneus et d’autres dispositifs pneumatiques, on risque de les faire exploser ou de les projeter et ainsi entraîner des blessures graves.

• Respecter les recommanda- tions du fabricant de l’équipe- ment et ne jamais dépasser la pression nominale maximale permise des accessoires. Ne jamais utiliser le compresseur pour gonfler de petits objets à basse pression comme des jouets d’enfant, des ballons de football et de basket-ball, etc.

• Des pneus surgonflés pourraient provoquer des blessures graves et des dommages à la propriété.

• Utiliser un manomètre pour vérifier la pression des pneus avant chaque utilisation et lors du gonflage; consulter le flanc de pneu pour obtenir la pression correcte. REMARQUE : des réservoirs d’air, des compresseurs et d’autres appareils similaires utilisés pour gonfler les pneus peuvent remplir de petits pneus à ces pressions très rapidement. Régler le régula- teur de pression d’air à une pres- sion moindre que celle indiquée sur le pneu. Ajouter de l’air par petite quantité et utiliser fréquemment le manomètre pour empêcher un surgonflage.

• Votre compresseur d’air est alimenté à l’électricité. Tout comme n’importe quel autre dispositif alimenté de façon électrique, s’il n’est pas utilisé correctement, il peut causer un choc électrique.

• Ne faites jamais fonctionner le compresseur à l’extérieur lorsqu’il pleut ou dans des conditions humides.

• Ne faites jamais fonctionner le compresseur avec les couvercles de protection enlevés ou endommagés.

• Les tentatives de réparation par un personnel non qualifié peuvent résulter en de graves blessures, voire la mort par électrocution.

• Tout câblage électrique ou toute réparation nécessaire pour ce produit doit être pris en charge par un centre de réparation en usine autorisé

EWALT ou un centre de réparation D EWALT conformément aux codes électriques nationaux et locaux.25 Français

Mise à la terre électrique : le fait de ne pas faire une mise à la terre adéquate de ce produit pourrait résulter en des blessures graves voire la mort par électrocution. Consulter les directives relatives à la mise à la terre sous Installation.

• Assurez-vous que le circuit électrique auquel le compresseur est branché fournit une mise à la terre électrique adéquate, une tension appropriée et une bonne protection des fusibles.

• Le flux d’air comprimé peut endommager les tissus mous de la peau exposée et peut projeter la poussière, des fragments, des particules détachées et des petits objets à haute vitesse, ce qui entraînerait des dommages et des blessures personnelles.

• Toujours utiliser de l’équipement de sécurité homologué : protection oculaire conforme à la norme ANSI Z87.1 (CAN/ CSA Z94.3) munie d’écrans latéraux lors de l’utilisation du compresseur.

• Ne jamais pointer une buse ou un pulvérisateur vers une partie du corps ou vers d’autres personnes ou des animaux.

• Toujours mettre le compresseur hors tension et purger la pression du tuyau à air et du réservoir d’air avant d’effectuer l’entretien, de fixer des outils ou des accessoires.

• Toucher à du métal exposé comme la tête du compresseur ou du moteur, la tubulure des gaz d’échappement ou de sortie, peut se solder en de sérieuses brûlures.

• Ne jamais toucher à des pièces métalliques exposées sur le compresseur pendant ou immédiatement après son utilisation. Le compresseur reste chaud pendant plusieurs minutes après son utilisation.

• Ne pas toucher ni effectuer des réparations aux coiffes de protection avant que l’appareil n’ait refroidi.26 Français

• Les pièces mobiles comme une poulie, un volant ou une courroie peuvent provoquer de graves blessures si elles entrent en contact avec vous ou vos vêtements.

• Ne jamais utiliser le compresseur si les protecteurs ou les couvercles sont endommagés ou retirés.

• Tenir les cheveux, les vêtements et les gants hors de portée des pièces en mouvement. Les vêtements amples, bijoux ou cheveux longs peuvent s’enchevêtrer dans les pièces mobiles.

• S’éloigner des évents car ces derniers pourraient camoufler des pièces mobiles.

• Utiliser le compresseur avec des pièces endommagées ou manquantes ou le réparer sans coiffes de protection risque de vous exposer à des pièces mobiles et peut se solder par de graves blessures.

• Toutes les réparations requises pour ce produit devraient être effectuées par un centre de réparation de l’usine D EWALT ou un centre de réparation autorisé D EWALT.

• Une utilisation dangereuse de votre compresseur d’air pourrait provoquer de graves blessures, voire votre décès ou celle d’autres personnes.

• Revoir et comprendre toutes les directives et les avertissements contenus dans le présent mode d’emploi.

• Se familiariser avec le fonctionnement et les commandes du compresseur d’air.

• Dégager la zone de travail de toutes personnes, animaux et obstacles.

• Tenir les enfants hors de portée du compresseur d’air en tout temps.

• Ne pas utiliser le produit en cas de fatigue ou sous l’emprise d’alcool ou de drogues. Rester vigilant en tout temps.

• Ne jamais rendre inopérant les fonctionnalités de sécurité du produit.

• Installer un extincteur dans la zone de travail.27 Français

• Ne pas utiliser l’appareil lorsqu’il manque des pièces ou que des pièces sont brisées ou non autorisées. AVERTISSEMENT

• Un compresseur portatif peut tomber d’une table, d’un établi ou d’un toit et causer des dommages au compresseur, ce qui pourrait résulter en de graves blessures, voire la mort de l’opérateur.

• Toujours faire fonctionner le compresseur alors qu’il est dans uns position sécuritaire et stable afin d’empêcher un mouvement accidentel de l’appareil. Ne jamais faire fonctionner le compresseur sur un toit ou sur toute autre position élevée. Utiliser un tuyau d’air supplémentaire pour atteindre les emplacements en hauteur.

• Soulever un objet trop lourd peut se solder par de graves blessures.

• Le compresseur est trop lourd pour être soulevé par une seule personne. Demander de l’aide avant de le soulever.

• Dans certaines conditions et selon la durée d’utilisation, le bruit provoqué par ce produit peut contribuer à une perte auditive.

• Toujours utiliser un équipement de sécurité homologué : protection auditive conforme à la norme ANSI S12.6 (S3.19).

Mettre cet interrupteur (A) sur la position

MARCHE/AUTO pour avoir une alimentation automatique au manocontacteur et sur la position ARRÊT pour la mise hors tension à la fin de chaque utilisation. MANOCONTACTEUR Le manocontacteur démarre automatiquement le moteur lorsque la pression du réservoir d’air chute sous la pression d’enclenchement réglée en usine. Il arrête le moteur lorsque la pression du réservoir d’air atteint la pression de déclenchement réglée en usine.28 Français

Si le manocontacteur ne met pas hors tension le compresseur d’air à sa pression de déclenchement réglée, la soupape de sûreté (G) sert de protection contre une pression élevée en allant à la pres- sion réglée en usine (pression légèrement plus élevée que le réglage de déclenchement du manocontacteur). CLAPET Lorsque le compresseur d’air fonctionne, le clapet (F) est ouvert, ce qui permet à l’air comprimé d’entrer dans le réservoir d’air. Lorsque le compresseur d’air atteint la pression de déclenchement, le clapet se ferme, ce qui permet à la pression d’air de rester dans le réservoir d’air.

MANOMÈTRE DE RÉSERVOIR

Le manomètre de réservoir (B) indique la

pression d’air de réserve dans le réservoir.

MANOMÈTRE DE PRISE DE COURANT

Le manomètre de prise (C) indique la pression d’air disponible du côté de la prise du régulateur. Cette pression est contrôlée par le régulateur et est toujours inférieure ou égale à la pression du réservoir. RÉGULATEUR Le régulateur (D) contrôle la pression d'air indiqué sur le manomètre de sortie. Tirez le bouton et tournez-le dans le sens des aiguilles d'une montre pour augmenter la pression et dans le sens con- traire pour réduire la pression. Une fois que la pression désirée est atteinte, poussez le bouton pour le verrouiller.

CORP DE BRANCHEMENT RAPIDE UNIVERSEL

Le corps de branchement rapide universel (E) accepte les trois styles de prises de branchement rapide les plus populaires : industrielle, automobile, et ARO. Il suffit tout simplement d’appuyer une seule fois pour connecter le corps de branchement rapide à la prise. Les deux corps de branchement rapide permettent d’utiliser deux outils en même temps.

Le robinet de purge (H) se trouve à la base du

réservoir d’air et est utilisé pour vidanger la condensation à la fin de chaque utilisation. Consulter le chapitre Vidange du réservoir sous Entretien.

SYSTÈME DE REFROIDISSEMENT

Ce compresseur contient un système de refroidissement de conception évoluée. Il est tout à fait normal pour ce ventilateur de souffler de l’air par les orifices d’aération en grandes quantités. Le système de refroidissement fonctionne lorsque l’air est expulsé.

POMPE DE COMPRESSEUR D’AIR

La pompe compresse l’air dans le réservoir d’air. L’air de travail n’est pas disponible avant que le compresseur ait augmenté la pression du réservoir d’air au-dessus de ce qui est requis à la sortie d’air.

FILTRE D’ADMISSION D’AIR

Le filtre (J) sert à purifier l’air qui ente dans la pompe. Pour que la pompe reçoive un flux d’air constant propre, froid et sec, le filtre doit toujours être propre et l’entrée d’air doit être exempte d’obstructions.29 Français

SOUPAPE DE DÉCHARGE DE PRESSION

La soupape de décharge de pression, située sur le côté du mano- stat, est conçue pour libérer automatiquement l'air comprimé de la tête du compresseur et du tube de sortie lorsque le compresseur d'air atteint la déclenchement ou lorsqu'il est arrêté. La soupape de décharge de pression permet au moteur de redémarrer librement. Lorsque le moteur s'arrête, vous pouvez toujours entendre l'air sortir de cette soupape pendant quelques secondes. Vous ne devriez pas entendre une fuite d'air lorsque le moteur est en marche ni une fois que l'appareil a atteint la déclenchement.

PROTECTEUR DE SURCHARGE DU MOTEUR

Le moteur dispose d’un protecteur de surcharge thermique. Si le moteur surchauffe, peu importe la raison, le protecteur de surcharge met le moteur hors tension. Il faut donner au moteur le temps de refroidir avant de le redémarrer. Redémarrage :

1. Mettre le levier Marche/Auto/Arrêt en position d’ARRÊT, puis

débrancher l’appareil.

2. Laisser le moteur refroidir.

3. Brancher le cordon d’alimentation dans le bon réceptacle de

circuit de dérivation.

4. Mettre le levier Marche/Auto/Arrêt en position de MARCHE/

AVERTISSEMENT : Risque d’utilisation dangereuse. Saisir

fermement le tuyau en main lors du raccordement ou de la déconnexion pour empêcher un à-coup du tuyau.

1. S’assurer que le manomètre régulé indique 0 PSI.

2. Saisir le tuyau au niveau de la prise de branchement rapide

et enfoncer la prise dans le corps de branchement rapide (E). Le coupleur se mettra en place.

3. Saisir le tuyau et tirer pour s’assurer que le coupleur est bien en

AVERTISSEMENT : Risque d’utilisation dangereuse. Saisir

fermement le tuyau en main lors du raccordement ou de la déconnexion pour empêcher un à-coup du tuyau.

1. S’assurer que le manomètre régulé indique 0 PSI.

2. Retirer le coupleur du corps de branchement rapide pour

dégager la prise de branchement rapide du tuyau. Directives relatives à la mise à la terre

AVERTISSEMENT : Risque de choc électrique. Au cas où un

court-circuit se produirait, la mise à la terre réduit le risque de choc électrique en fournissant un fil d’échappement pour le courant électrique. Le compresseur d’air doit être correctement mis à la terre. Le compresseur d’air portatif est muni d’un cordon ayant un fil de mise à terre avec une prise de mise à la terre.

1. Le cordon qui se fixe et se branche (M)

avec cet appareil contient une goupille de mise à la terre (L). Cette prise DOIT être utilisée avec une prise correctement mise à la terre (K). IMPORTANT : la prise utilisée doit être installée et mise à la terre en fonction de tous les codes et de toutes les ordonnances à l’échelle locale.

2. Assurez-vous que la prise utilisée a la même configuration que

la fiche mise à la terre. N’UTILISEZ PAS UN ADAPTATEUR.30 Français

3. Inspectez la fiche et le cordon avant chaque utilisation. Ne les

utilisez pas s’ils présentent des signes de dommages.

4. Si ces directives sur la mise à la terre ne sont pas entièrement

comprises, ou si vous n’êtes pas certain que le compresseur a correctement été mis à la terre, faites vérifier l’installation par un électricien qualifié.

DANGER : Risque de choc électrique. UNE MISE À LA TERRE

INADÉQUATE PEUT PROVOQUER UN CHOC ÉLECTRIQUE.

• Ne modifiez pas la fiche fournie. Si elle ne s’incère pas dans la prise disponible, une prise adéquate doit être installée par un électricien qualifié.

• Les réparations au cordon ou à la fiche DOIVENT être faites par un électricien qualifié. Rallonges Si une rallonge doit être utilisée, s'assurer :

• d'utiliser une rallonge à trois fils, munie d'une fiche à trois lames avec mise à la terre et une prise de courant à trois fentes qui accepte la fiche de la rallonge;

• qu'elle est en bon état;

• qu'elle n'excède pas 50 pi (15,2 m);

• que les fils sont d'un calibre minimum de 12 AWG. (La grosseur du fil augmente comme le numéro de calibre diminue. Les fils de calibre 10 AWG et 8 AWG peuvent également être utilisés. NE PAS UTILISER UN FIL DE CALIBRE 14 OU 16 AWG.) MISE EN GARDE : L'utilisation d'une rallonge produira une chute de tension qui entraînera une perte de puissance au moteur ainsi qu'une surchauffe. Au lieu d'utiliser une rallonge électrique, aug- mentez plutôt la longueur du boyau d'air en connectant un autre boyau à l'extrémité. Connectez des boyaux supplémentaires au besoin. Protection de la tension et du circuit Consulter les Exigences en matière de tension et de circuit de dérivation minimales sous Fiche technique de la pompe/du moteur. MISE EN GARDE : Certains compresseurs d’air peuvent fonctionner sur un circuit de 15 A si les conditions suivantes sont réunies.

• L’alimentation en tension doit se conformer au Code électrique national.

• Le circuit n’est pas utilisé pour alimenter d’autres besoins en électricité.

• Les rallonges doivent se conformer aux spécifications.

• Le circuit est équipé d’un disjoncteur de 15 A au minimum ou d’un fusible à temporisation de 15 A. REMARQUE : si le compresseur est branché à un circuit protégé par des fusibles, utiliser seulement des circuits à temporisation. Les fusibles de temporisation devraient avoir l’inscription « D » au Canada et « T » aux É.-U. Si une des conditions ci-dessus n’est pas satisfaite, ou si le fonctionnement du compresseur cause des interruptions du courant électrique, il peut s’avérer nécessaire de faire fonctionner l’appareil à partir d’un circuit à 20 A. Il n’est pas nécessaire de changer les cordons. Compatibilité REMARQUE : Toujours utiliser un filtre de canalisation d’air pour retirer l’humidité et les vapeurs d’huile lors de la pulvérisation de peinture.31 Français Emplacement Placer le compresseur d’air dans un endroit propre, sec et bien aéré à au moins 30,5 cm (12 po) du mur ou d’autres obstructions qui pourraient interférer avec le débit d’air. Tenir le compresseur à l’écart des endroits poussiéreux et chargés d’émanations. Ces impuretés pourraient boucher le filtre et les soupapes d’admission et s’y agglutiner, nuisant ainsi au bon fonctionnement du compresseur d’air.

AVERTISSEMENT : La pompe de compresseur d’air et le

déflecteur ont été conçus pour assurer un refroidissement adéquat. Les ouvertures d’aération sur le compresseur sont nécessaires pour garder une température de fonctionnement appropriée. Ne placez pas de chiffons ou d’autres contenants sur les ouvertures ou à proximité de celles-ci. Placer le compresseur d’air sur une surface plane et s’assurer qu’il repose sur ses pieds de caoutchouc et ses roulettes ÉLECTRICITÉ Consulter toutes les directives de sécurité avant d’utiliser l’appareil. Respecter les directives de sécurité du cordon d’alimentation le cas échéant. Toujours mettre l’interrupteur Marche/Auto/Arrêt (A) en position d’ARRÊT avant de retirer la fiche de la prise. TRANSPORT Lors du transport du compresseur d’air dans

un véhicule, une remorque, etc. s’assurer que le réservoir d’air soit bien purgé et que l’appareil soit bien ancré. Conduire prudemment pour éviter de basculer l’appareil dans le véhicule. Un basculement risque d’endommager le compresseur ou les pièces contiguës. LEVAGE Toujours soulever l'appareil à deux personnes et utiliser les points de transport (M) recommandés. NE PAS le lever par la roues ou le déflecteur. DÉPLACEMENT MISE EN GARDE : Les roues et la poignée n'offrent pas le dégagement, la stabilité ou l'appui nécessaire pour descendre ou monter des escaliers ou des marches avec l'appareil. On doit sou- lever l'appareil ou le pousser le long d'une rampe.

1. Pour ce faire, saisir la poignée du compresseur et l'incliner vers

l'arrière sur ses roues.

AVERTISSEMENT : Garder les pieds bien ancrés et faire preuve

d’une grande prudence en transportant le compresseur afin d’éviter de perdre l’équilibre.

2. Une fois le compresseur à l'endroit voulu, l'abaisser lentement

sur le sol. Toujours ranger le compresseur en position verticale en l'appuyant sur les amortisseurs et les roues.

Liste de vérifi cation de pré-démarrage (Fig. 1)

S’assurer que le commutateur Marche/Auto/Arrêt (A) est en position d’ARRÊT.

Branchez le cordon d’alimentation dans le bon réceptacle de circuit de dérivation. Consulter la rubrique Protection de la ten- sion et du circuit sous Installation.

3. S’assurer que le réservoir d’air soit bien purgé, consulter la rubri-

que Vidange du réservoir d’air sous Entretien.

4. S’assurer que la soupape de purge (H) soit fermée.32

5. S’assurer que la soupape de sûreté (G) fonctionne correctement,

consulter la rubrique Vérification de la soupape de sûreté sous Entretien.

6. Tirez le bouton du régulateur et tourner le bouton du régulateur (D)

en sens antihoraire jusqu’à fermeture complète. S’assurer que le manomètre régulé indique 0 PSI. Poussez le bouton pour le ver- rouiller.

7. Fixez le tuyau et les accessoires. NOTE: Toujours utiliser un

tuyau d’air de 9,5 mm (3/8 po) ou plus prévu pour une pression de 300 PSI.

AVERTISSEMENT : Risque d’utilisation dangereuse. Saisir

fermement le tuyau en main lors du raccordement ou de la déconnexion pour empêcher un à-coup du tuyau.

AVERTISSEMENT : Risque d’utilisation dangereuse. N'utilisez

pas les accessoires endommagés ou portés.

AVERTISSEMENT : Risque d’éclatement. Trop de pression

d’air cause un risque sérieux d’éclatement. Vérifiez la pression maximum suggérée par le fabricant pour les outils pneumatiques et les accessoires. La pression de sortie du régulateur ne doit jamais dépasser une pression nominale maximale. Réglage initial (Fig. 1)

AVERTISSEMENT : Ne pas utiliser cet appareil avant d’avoir lu

et compris le mode d’emploi ainsi que l’intégralité des directives de sécurité, d’utilisation et d’entretien.

AVERTISSEMENT : Risque de dommages à la propriété

Respecter à la lettre les directives de rodage ci-dessous pour empêcher de graves dommages. Cette procédure est requise avant que le compresseur d’air soit mis en service et lorsque le clapet ou une pompe de compresseur complète a été remplacé.

1. S’assurer que le commutateur Marche/Auto/Arrêt (A) est en

position d’ARRÊT. REMARQUE : si le tuyau n’est pas raccordé au corps de branchement rapide, retirer le coupleur jusqu’à entendre un clic pour empêcher l’air de s’échapper par le branchement rapide.

Branchez le cordon d’alimentation dans le bon réceptacle de circuit de dérivation. Consulter la rubrique Protection de la tension et du circuit sous Installation.

3. Ouvrez le robinet de purge en entier (levier en sens antihoraire)

pour laisser échapper l’air et empêcher une accumulation de pression d’air dans le réservoir d’air pendant la période d’adaptation.

4. Mettre l’interrupteur Marche/Auto/Arrêt en position MARCHE. Le

compresseur démarre.

5. Faites fonctionner le compresseur pendant 15 minutes.

6. Après 15 minutes, fermez le robinet de purge en le faisant

levier tourner en sens horaire. Le réservoir se remplira pour déclencher la pression et le moteur s’arrêtera.

7. L’air comprimé sera disponible jusqu’à utilisation complète de l’air

1. Utiliser la Liste de vérification de pré-démarrage sous Mode

2. Mettre l’interrupteur Marche/Auto/Arrêt en position MARCHE et

laisser du temps pour l’accumulation de pression du réservoir. Le moteur s’arrête lorsque la pression du réservoir atteint la pression de déclenchement.33 Français MISE EN GARDE : Risque d’utilisation dangereuse. L’air comprimé de l’appareil pourrait contenir de l’eau condensée et des brumes d’huile. Ne pas vaporiser de l’air non filtré sur un article que l’humidité pourrait endommager. Certains outils ou dispositifs pneumatiques pourraient requérir de l’air filtré. Lire les directives pour l’outil ou le dispositif pneumatique.

3. Régler le régulateur (D) à la valeur souhaitée. Consulter la

rubrique Régulateur sous Caractéristiques. Arrêt (Fig. 1)

1. Mettre l’interrupteur Marche/Auto/Arrêt (A) en position d’ARRÊT.

REMARQUE : si l’utilisation du compresseur est terminée, suivre les étapes 2 à 6. REMARQUE : Lorsque l’appareil est éteint, il est normal d’entendre un court sifflement quand l’air s’échappe.

Tirez le bouton du régulateur et tourner le bouton du régulateur (D) en sens antihoraire jusqu’à fermeture complète. S’assurer que le manomètre régulé indique 0 PSI. Poussez le bouton pour le verrouiller.

3. Retirer le tuyau et l’accessoire.

AVERTISSEMENT : Risque d’utilisation dangereuse. Saisir

fermement le tuyau en main lors du raccordement ou de la déconnexion pour empêcher un à-coup du tuyau.

4. Purger le réservoir d’air,

consulter la rubrique Purger le réservoir d’air sous Entretien . S’assurer que le manomètre du réservoir d’air affiche 0 PSI.

AVERTISSEMENT : Risque d’éclatement. Purger le réservoir d’air

quotidiennement. L’eau se condensera dans le réservoir d’air. Si l’eau n’est pas vidangée, elle corrodera et affaiblira le réservoir d’air, provoquant ainsi un risque de rupture du réservoir d’air.

5. Laisser refroidir le compresseur.

6. Nettoyer le compresseur d’air avec un chiffon et le ranger dans un

endroit sûr sans risque de gel. ENTRETIEN Suivre les procédures suivantes lors de l’entretien ou des réparations du compresseur d’air.

1. S’assurer que le commutateur Marche/Auto/Arrêt est en position

2. Débrancher le compresseur d’air.

3. Purger le réservoir d’air.

4. Laisser refroidir le compresseur d’air avant de débuter une

réparation. REMARQUE : tous les systèmes de compression d’air comprennent des pièces (par ex., huile, filtres, séparateurs) qui sont régulièrement remplacées. Ces pièces usées pourraient contenir des substances contrôlées et doivent être mises au rebut conformément aux lois et règlements municipaux, provinciaux, territoriaux et fédéraux. REMARQUE : noter la position et l’emplacement des pièces au démontage pour faciliter le remontage subséquent. REMARQUE : toute réparation non décrite dans cette rubrique devrait être exécutée à un centre de réparation de l’usine D

WALT ou un centre de réparation agréé D

WALT.34 Français Programme d’entretien Procédure Quoti- dienne Hebdo- madaire Mensuelle 1 an ou 200 heures Vérification de la soupape de sûreté

Inspecter le filtre à air

Vidange du réservoir d’air

Recherche de bruits ou de vibrations inhabituels

Vérification des fuites d’air*

Nettoyage de la partie externe du compresseur

• Pour trouver des fuites d’air, appliquer une solution d’eau savonneuse autour des joints. Alors que le compresseur développe la pression et que l’accumulation de pression cesse, rechercher toute trace de bulles d’air. Vérifi cation de la soupape de sûreté

AVERTISSEMENT : Risque d’éclatement. Si la soupape de

sûreté ne fonctionne pas correctement, il peut se produire une surpressurisation, causant ainsi la rupture du réservoir d’air ou une explosion.

AVERTISSEMENT : Risque provenant des objets projet. És

Toujours utiliser de l’équipement de sécurité homologué : protection ocu- laire conforme à la norme ANSI Z87.1 (CAN/CSA Z94.3) munie d’écrans latéraux lors de l’utilisation du compresseur. Avant de mettre en marche le compresseur, tirez sur la bague de la soupape de sûreté pour vous assurer que la soupape fonctionne librement. REMARQUE : il peut être difficile de tirer sur l’anneau si la pression du réservoir d’air est à 0 PSI. Si la soupape est coincée ou ne fonctionne pas bien, il faut la remplacer par une soupape du même type. Vidange du réservoir d’air (Fig. 1)

AVERTISSEMENT : Risque d’utilisation dangereuse. Risque

associé au bruit. Les réservoirs d’air contiennent de l’air sous haute pression. Éloigner le visage [ANSI Z87.1(CAN/CSA Z94.3)] et toutes autres parties du corps de l’orifice de vidange. Porter des lunettes de sécurité lors de la vidange car il y a risque de projection de débris au visage.

AVERTISSEMENT : Risque associé au bruit. Utiliser une protection

auditive [ANSI S12.6(S3.19)] car le flux d’air sortant est strident en cours de vidange. REMARQUE : tous les systèmes de compression d’air génèrent des condensats qui s’accumulent à un point de vidange (par ex., réservoir, filtre, dispositifs de postrefroidissement ou sécheur). Le condensat contient de l’huile lubrifiante ou des substances contrôlées, ou les deux, et doivent être éliminés conformément aux lois et règlements municipaux, provinciaux, territoriaux et fédéraux.

1. S’assurer que le commutateur Marche/Auto/Arrêt (A) en position

2. Déposer un récipient convenable sous la soupape de purge pour

recueillir les résidus.

3. Saisir le levier noir de la soupape de purge.35

4. Tourner lentement le levier pour purger graduellement l’air du

AVERTISSEMENT : Risque d’éclatement. Purger le réservoir

d’air quotidiennement. L’eau se condensera dans le réservoir d’air. Si l’eau n’est pas vidangée, elle corrodera et affaiblira le réservoir d’air, provoquant ainsi un risque de rupture du réservoir d’air. MISE EN GARDE : Risque de dégats matériels. Évacuez l'eau le réservoir d'air peut contenir l'huile et se rouiller qui peut causer des taches.

5. Une fois que le manomètre du réservoir affiche 10 PSI, tourner

complètement le levier en position ouverte.

6. Fermer la soupape de purge dès la fin de l’opération.

Vérifi cation des éléments du fi ltre d’air (Fig. 1)

AVERTISSEMENT : Surfaces chaudes. Risque de brûlure. Le

postrefroidisseur, la tête de pompe et les pièces contiguës sont très chaudes – ne pas les toucher. Laisser refroidir le compresseur avant d’effectuer des réparations sur l’appareil.

1. S’assurer que le commutateur Marche/Arrêt (A) en position

2. Permettez à l'unité de se refroidir.

3. Enlevez la couverture de filtre (J) de

4. Enlevez l'élément de la base de filtre.

5. Placez le nouvel élément en arrière

dans la base de filtre. Achetez les pièces de rechange de votre revendeur local ou centre commercial autorisé. Employez toujours les pièces de rechange identiques.

6. Couverture instantanée de filtre pour filtrer la base.

MISE EN GARDE : Risque d’utilisation dangereuse. Ne pas utiliser sans le filtre d’admission d’air. ACCESSOIRES Les accessoires recommandés pour votre outil peuvent être achetés auprès du distributeur local ou d’un centre de réparation agréé. Si vous avez besoin d’assistance pour trouver un accessoire pour votre outil, veuillez contacter D

AVERTISSEMENT : L’utilisation de tout autre accessoire non

recommandé avec cet outil pourrait s’avérer dangereuse. Utiliser uniquement des accessoires de classement égal ou supérieur à celui de la compresseur d’air. Information sur les réparations Veuillez recueillir les informations suivantes pour tous les appels au Service à la clientèle : Numéro du modèle ____________ Numéro de série ____________ Date et lieu de l’achat _____________________________________ Réparations Pour assurer la SÉCURITÉ et la FIABILITÉ du produit, les réparations, l’entretien et les réglages doivent être réalisés par un centre de réparation en usine D

WALT, un centre de réparation agréé D

WALT ou par d’autres techniciens qualifiés. Toujours utiliser des pièces de rechange identiques.36 Français Garantie complète d’un (1) an Les outils industriels de service intensif de DEWALT sont garantis pour une période de un (1) an à partir de la date d’achat. DeWALT réparera gratuitement toutes défectuosités provoquées par un défaut de matériel ou de fabrication. Pour des renseignements relatifs aux réparations sous garantie, composer le 1-800-4-D

WALT. Cette garantie ne s’applique pas aux accessoires ni aux dommages causés par des réparations réalisées ou tentées par des tiers. Cette garantie vous accorde des droits légaux spécifiques et il est possible que vous ayez d’autres droits qui varient d’un État ou d’une province à l’autre. AMÉRIQUE LATINE : cette garantie ne s’applique pas aux produits vendus en Amérique latine. Pour ceux-ci, veuillez consulter les informations relatives à la garantie spécifique présente dans l’emballage, appeler l’entreprise locale ou consulter le site Web pour les informations relatives à cette garantie.

REMPLACEMENT GRATUIT DES ÉTIQUETTES

D’AVERTISSEMENT : si les étiquettes d’avertissement deviennent illisibles ou sont manquantes, composer le 1-800-4-D

• WALT pour en obtenir le remplacement gratuit. WARNING HOT SURFACESADVERTENCIA SUPERFICIESCALIENTESAVERTISSEMENTSURFACES CHAUDESDO NOT ADJUST FACTORY SETTINGS.TO REDUCE RISK OF ELEC TRIC SHOCKDO NOT REMOVE COVER.Pressure controls set at factory formaximum sa fe operation.NO HAGA CAMBIOS EN LOS AJUSTESDE FÁBRICA. NO RETIRE LA TAPA PARAREDUCIR EL RIESGO DE CHOQUE ELÉ C TRICO.Los controles de p resión se ajustan en lafábrica para máxima segu ridad en la operación. ADVERTENCIA WARNING AVERTISSEMENT GLOSSAIRE CFM : pied cube par minute. SCFM : pied cube par minute (standard), une unité de mesure du soufflage. PSI : livres par pouce carré, une unité de mesure de pression. kPa (kilopascal) : unité de mesure de pression. 1 kilopascal est égal à 1000 pascals. Code de certifications : les produits qui affichent un ou plusieurs des étampes suivantes : UL, CUL, ETL, CETL ont été évalués pas un laboratoire de sécurité indépendant sanctionné par l’OSHA et qui répond aux normes en vigueur des Underwriters Laboratories en ce qui a trait à la sécurité. Pression d’enclenchement : lorsque le moteur est éteint, la pres- sion du réservoir d’air chute quand vous continuez à utiliser votre accessoire. Lorsque la pression du réservoir chute pour atteindre un niveau bas, le moteur se remet en marche automatiquement. La basse pression à laquelle le moteur se remet en marche automati- quement est appelée pression d’enclenchement. Pression de déclenchement : lorsqu’un compresseur d’air est mis sous tension et se met à fonctionner, la pression d’air dans le réservoir d’air commence à s’accumuler. Une haute pression s’ac- cumule avant que le moteur se mette automatiquement hors ten- sion en protégeant votre réservoir d’air d’une pression supérieure à sa capacité. La haute pression à laquelle le moteur se met hors tension est appelée pression de déclenchement. Circuit de dérivation : le circuit qui transporte de l’électricité du panneau électrique à la prise. Cycle de travail : cette pompe du compresseur d’air peut fonction- ner en continu. Cependant, pour prolonger la durée de vie de votre compresseur, il est recommandé de maintenir un cycle de travail de 50 % à 75 % en moyenne, donc que la pompe du compresseur ne doit pas fonctionner plus de 30 à 45 minutes par heure.37 Français Guide de dépannage Cette section énumère les défaillances les plus communes, leurs causes et les mesures correctives. L’opérateur ou le personnel d’entretien peut exécuter certaines mesures correctives, d’autres exigent l’assistance d’un technicien D EWALT qualifié ou du distributeur. Problème Code Pression excessive dans le réservoir d’air - la soupape de sûreté claque p. 1
• , 2 Fuites d’air p. 3
• Fuites d’air dans le réservoir d’air ou dans les soudures du réservoir d’air p. 4
• Fuites d’air entre la tête et la plaque porte-soupapes p. 5
• Fuites d’air à la soupape de sûreté p. 6
• Cliquetis p. 6
• Le relevé de pression sur le manomètre réglementé chute lorsque l’accessoire est utilisé p. 7
• Le compresseur ne fournit pas la quantité d’air requise pour le fonctionnement d’accessoires p. 8
• , 9, 10, 11, 12, 23 Fuite d’air continuelle au bouton du régulateur p. 13
• Le régulateur ne parvient pas à fermer la sortie d’air p. 13
• Pompe refuse de fonctionner p. 6
• , 14, 15, 16, 17, 18, 19, 20, 21 Sifflement Codes de dépannage p. 22

CODE CAUSE PROBABLE SOLUTION PROBABLE

1 Le manocontacteur n’éteint pas le moteur lorsque le compresseur atteint la pression de déclenchement. Mettre l’interrupteur Marche/Arrêt en position d’ARRÊT, si l’appa- reil ne s’éteint pas, contacter un centre de réparation en usine de

WALT ou un centre de réparation agréé D

WALT. 2 La pression de l’interrupteur de déclenchement est trop élevée Communiquer avec un centre de réparation en usine de D

WALT ou un centre de réparation agréé D

WALT.. 3 Les raccords de tube ne sont pas assez serrés. Serrer les raccords qui émettent un sifflement de fuite d’air. Contrôler les raccords avec une solution d’eau savonneuse. Ne serrez pas trop.38 Français

CODE CAUSE PROBABLE SOLUTION PROBABLE

4 Réservoir d’air défectueux Le réservoir d’air doit être remplacé. Ne pas réparer la fuite.

AVERTISSEMENT : Risque d’éclatement. Ne pas percer le

réservoir d’air, ni le souder ou le modifier de quelque manière qui soit. Ces interventions l’affaibliront. Le réservoir risque de rompre ou d’exploser. 5 Joints d’étanchéité fuyants Communiquer avec un centre de réparation en usine de D

WALT ou un centre de réparation agréé D

WALT. 6 Soupape de sûreté défectueuse Faites fonctionner la soupape manuellement en tirant sur la ba- gue. Si la soupape fuit toujours, la remplacer.

Le régulateur n’est pas réglé correctement pour l’acces- soire utilisé Il est normal que la pression chute lorsqu’un accessoire est uti- lisé, ajuster le régulateur comme indiqué sous Caractéristiques si la pression chute trop. REMARQUE : Régler la pression régulée sous des conditions de travail avec l’utilisation de l’accessoire. 8 Utilisation excessive prolongée de l’air Diminuer la quantité d’air utilisée. 9 Le compresseur ne dispose pas de la capacité adé- quate pour l’utilisation d’accessoires Vérifier les exigences d’air de l’accessoire. Si elles sont supérieu- res au CFM ou à la pression fournie par le compresseur d’air, un compresseur de plus grande capacité est requis pour l’utilisation de l’accessoire. 10 Trou dans le tuyau d’air Remplacer le tuyau d’air. 11 Clapet obstrué Retirer, nettoyer ou remplacer. 12 Fuites d’air Serrez les raccords. 13 Le régulateur est endommagé Le remplacer.39 Français

CODE CAUSE PROBABLE SOLUTION PROBABLE

14 Le commutateur de protection de surcharge du moteur a été déclenché. Consulter la rubrique Surcharge du moteur sous Caractéristiques. Si la protection de surcharge de moteur se déclenche fréquemment, Communiquer avec un centre de répa- ration en usine de D

WALT ou un centre de réparation agréé

WALT. 15 La pression du réservoir excède la pression d'enclenchement du commutateur Le moteur démarre automatiquement lorsque la pression du réser- voir chute sous la pression d’enclenchement. 16 La rallonge n’a pas la bonne longueur ou épaisseur Vérifier la bonne longueur ou épaisseur du cordon. Consulter la rubrique Rallonges sous Installation. 17 Raccords électriques lâches Communiquer avec un centre de réparation en usine de D

WALT ou un centre de réparation agréé D

WALT. 18 Possibilité d’un moteur Communiquer avec un centre de réparation en usine de D EWALT ou un centre de réparation agréé D

WALT. 19 Présence de peinture sur les pièces internes du moteur Communiquer avec un centre de réparation en usine de D

WALT ou un centre de réparation agréé D

21 Fusible grillé, disjoncteur déclenché 1. Vérifiez la boîte à fusibles et remplacez les fusibles, au besoin. Remettre le disjoncteur à zéro . N’utilisez pas un fusible ou un disjoncteur ayant une puissance nominale supérieure à ce qui est précisé pour votre circuit de dérivation.

2. Vérifiez s’il s’agit du bon fusible. Utilisez seulement des fusibles

3. Vérifiez s’il y a un problème de basse tension et/ou de mau-

4. Débranchez les autres appareils électriques du circuit ou faites

fonctionner le compresseur sur son propre circuit de dérivation. 22 Courroie usée Communiquer avec un centre de réparation en usine de D

WALT ou un centre de réparation agréé D

remolque, etc., asegúrese de que el tanque se haya drenado y que la unidad esté asegurada y colocada. Maneje con cuidado para evitar que la unidad se incline en el vehículo. El com- presor o los elementos circundantes se pueden dañar si el compresor se inclina. LEVAGE Toujours soulever l'appareil à deux personnes et utiliser les points de transport (N) recommandés. NE PAS le lever par la roues ou le déflecteur. DÉPLACEMENT MISE EN GARDE : Les roues et la poignée n'offrent pas le dégagement, la stabilité ou l'appui nécessaire pour descendre ou monter des escaliers ou des marches avec l'appareil. On doit sou- lever l'appareil ou le pousser le long d'une rampe.

1. Pour ce faire, saisir la poignée du compresseur et l'incliner vers

l'arrière sur ses roues.

AVERTISSEMENT : Garder les pieds bien ancrés et faire preuve

d’une grande prudence en transportant le compresseur afin d’éviter de perdre l’équilibre.

2. Une fois le compresseur à l'endroit voulu, l'abaisser lentement

sur le sol. Toujours ranger le compresseur en position verticale en l'appuyant sur les amortisseurs et les roues.53 Español
