TYA720 - Programmateur horaire HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Programmateur horaire 4 voies cycle annuel et hebdomadaire
Marque	Hager
Modèle	TYA720
Nombre de voies	4 (A, B, C, D)
Capacité de programmation	300 pas
Tension d'alimentation	21...32 V DC TBTS
Consommation BUS	Max 25 mA
Base de temps	Quartz, Bus-KNX ou signal DCF (en option)
Réserve de marche	Pile au lithium, 5 ans de cumul de coupure, sauvegarde illimitée du programme
Précision à 20 °C	≤ ± 0,25 s/24 h
Affichage	Écran LCD haute résolution
Dimensions	4 modules (45 x 71,5 x 58 mm)
Montage	Rail DIN (DIN EN 60715)
Indice de protection	IP 20 / IK 04
Plage de température de fonctionnement	-10 °C à +50 °C
Type de bornier	Quick Connect
Capacité de raccordement	Souple : 0,75 à 2,5 mm² ; Rigide : 0,75 à 2,5 mm²
Fonctions de commutation	ON, OFF, impulsion, cycle, programme annuel
Changement automatique été/hiver	Oui (sélectionnable : Europe, USA, Australie, personnalisé ou sans)
Compteur d'heures de fonctionnement	Oui, par sortie
Simulation de présence	Oui (fonctionnement aléatoire)
Verrouillage clavier	Par code PIN
Clé de programmation	Pour sauvegarde et copie de programme
Normes	EN 60730-1, EN 60730-2-7, EN 50491-3, EN 50491-5-1, EN 50491-5-2, EN 50491-5-3

FOIRE AUX QUESTIONS - TYA720 HAGER

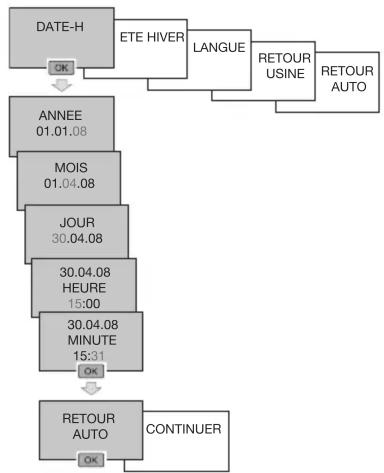

Comment régler l'heure et la date sur le TYA720 ?

Appuyez sur la touche menu, sélectionnez RÉGLAGES puis DATE-H. Utilisez les touches + et - pour ajuster l'année, le mois, le jour, l'heure et les minutes. Validez chaque étape avec ok. Une fois terminé, appuyez sur ok pour revenir en mode automatique.

Comment programmer un allumage hebdomadaire ?

Dans le menu principal, sélectionnez PROGRAMME puis PROGRAMME ECRIRE. Choisissez le canal (A, B, C ou D) avec les touches +/- et validez avec ok. Sélectionnez HEBDO comme type de programme. Définissez les jours souhaités (par exemple, lundi à vendredi) en choisissant OUI ou NON. Ensuite, réglez l'heure de MARCHE et d'ARRET pour chaque jour. Validez avec ok à chaque étape.

Comment utiliser la clé de programmation ?

Insérez la clé dans le programmateur. Dans le menu, naviguez vers FONCTIONS puis CLÉ. Vous avez plusieurs options : sauvegarder dans clé pour copier le programme de l'horloge vers la clé ; enregistrer dans horloge pour charger le programme de la clé dans l'horloge ; appliquer le programme clé pour exécuter le programme de la clé sans effacer celui de l'horloge ; lire le programme clé pour visualiser le contenu de la clé.

Comment verrouiller le clavier avec un code PIN ?

Accédez au menu FONCTIONS puis PIN-CODE. Appuyez sur ok, puis sélectionnez PIN-CODE ACTIVER. Saisissez un code à 4 chiffres à l'aide des touches + et - pour chaque digit, validez avec ok. Confirmez le code. Une fois activé, le symbole clignote, et après 1 minute d'inactivité, le clavier se verrouille. Pour déverrouiller, saisissez le code PIN.

Comment réinitialiser l'appareil aux paramètres usine ?

Dans le menu RÉGLAGES, naviguez vers RETOUR USINE. Appuyez sur ok, l'écran affiche 'ATTENTION RESET'. Confirmez en appuyant à nouveau sur ok. Cela efface tous les programmes et réglages. Après la réinitialisation, vous devrez reconfigurer la langue, la date/heure et le changement été/hiver.

Comment changer la langue de l'affichage ?

Appuyez sur menu, sélectionnez RÉGLAGES puis LANGUE. Utilisez les touches + et - pour parcourir les langues disponibles : FRANÇAIS, DEUTSCH, ENGLISH, NEDERLANDS, PORTUGUES, ESPANOL, ITALIANA. Validez votre choix avec ok.

Comment programmer une période de vacances (ON ou OFF permanent) ?

Dans le menu PROGRAMME, sélectionnez PROGRAMME ECRIRE, choisissez le canal, puis comme type de programme, choisissez VACANCES. Définissez si vous voulez MARCHE ou ARRET permanent. Ensuite, réglez la date de début (mois et jour) et la date de fin. Choisissez si la période se répète chaque année (DATES FIXES) ou non (NE PAS REPETER). Validez avec ok.

Comment visualiser le compteur d'heures de fonctionnement ?

Appuyez sur menu, sélectionnez FONCTIONS puis COMPTEUR. L'écran affiche pour chaque sortie le nombre d'heures de fonctionnement (en haut) et le nombre de commutations (en bas). Utilisez les touches + et - pour passer d'une sortie à l'autre. Appuyez sur ok pour quitter.

Comment configurer le changement automatique été/hiver ?

Dans le menu RÉGLAGES, sélectionnez ETE HIVER. Choisissez parmi les options : EURO (dernier dimanche mars/octobre), USA, AUSTRALIE, PERSO (dates libres) ou SANS (pas de changement). Validez avec ok. Si vous choisissez PERSO, définissez le mois et la semaine pour chaque changement (le changement a toujours lieu un dimanche).

Que faire si l'écran affiche 'Vérifier le type de clé' ?

Ce message apparaît si la clé insérée n'est pas compatible ou mal reconnue. Vérifiez que la clé est correctement enfoncée. Le message reste affiché tant que la clé est présente, mais le programmateur exécute le programme interne. Retirez la clé et réessayez. Si le problème persiste, utilisez une clé de programmation Hager adaptée au TYA720.

MODE D'EMPLOI TYA720 HAGER

Programmateur 4 voies cycle annuel et hebdomadaire avec clé de programmation

TYA720

TP RF 230V Bus 30V

Principales caractéristiques

• Produit livré mis à l'heure et au jour courant.
• Changement automatique d'horaire été/hiver.
• Clé de programmation :
• pour les dérogations permanentes,
• pour la copie ou la sauvegarde du programme.
  • 300 pas de programme On, Off, impulsions
  Λ ou cycles ΛΛ.

• Forçages permanents On ou Off (☐ fixe).

• Dérogations temporaires On ou Off (clignotante).

• Dérogations (temporaires, permanentes ou temporisées) activables à distance.
• Simulation de présence 📁.
• Possibilité de verrouiller le clavier 🔒 par code PIN.
• Compteur d'heures de fonctionnement sur chacune des sorties.
• Programmable hors tension.
• Ecran rétro-éclairé.

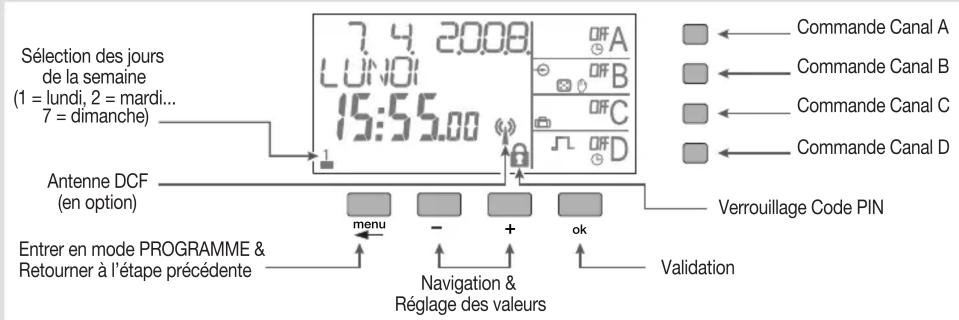

Présentation du produit

Sélection des jours de la semaine (1 = lundi, 2 = mardi... 7 = dimanche) 7.4.2008 LUNOI 15:55.00 OFF A OFF B OFF C OFF D Antenne DCF (en option) menu - + ok Verrouillage Code PIN Entrer en mode PROGRAMME & Retourner à l'étape précédente Navigation & Réglage des valeurs Validation

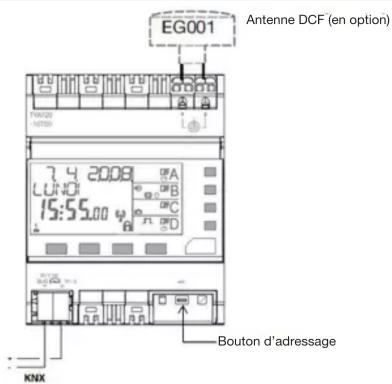

Schéma de raccordement

EG001 Antenne DCF (en option) 7.4 2008 LUNO 15:55.00 A B C D BOUTON d'adressage KNX

Spécifications techniques

• Tension d'alimentation 21...32 V DC TBTS
• Consommation BUS Max 25mA
- Fonctions de commutation ON ; OFF ;
impulsion ; cycle ; programme annuel
- Capacité de programmation 300 pas
• Temps mini entre 2 pas 1
- Base de temps Quartz, Bus-KNX ou signal DCF (en option)
- Réserve de marche Pile au lithium
cumul de 5 ans de coupure secteur (sauvegarde illimitée du programme)
- Précisions (à 20° C) ≤ ± 0,25 sec /24 h
- Ecran LCD Haute résolution (12,8 cm
• T° de fonctionnement -10 °C ... +50 °C
- T° stockage -20 °C ... +70 °C
- T° d'essai à la bille 75°C ... 125°C
- Dimensions 4 modules (45 x 71,5 x 58 mm)

• Montage Rail DIN (DIN EN 60715)
- Type de bornier Quick Connect
- Capacité raccordement
- Souple : 0,75 à 2,5 mm ^2
- Rigide : 0,75 à 2,5 mm²
- Indice de protection IP 20 / IK 04
- Classe de protection
- Normes EN 60730-1; EN 60730-2-7; EN 50491-3; EN 50491-5-1; EN 50491-5-2; EN 50491-5-3
- Entrée DCF Oui avec utilisation de câble double isolation (antenne DCF EG001 en Option)
• Tension assignée de choc 4kV
- Action de type
- Degré de pollution 2
- Structure logiciel Classe A

Première mise en service

Lors de la première mise en service, les réglages suivants sont à effectuer :

- définir la langue,

• définir l'année, le mois, le jour,
• définir l'heure et les minutes.
• définir le changement automatique été/hiver.

Appuyer sur les touches +/- pour effectuer le réglage demandé sur l'afficheur.

Appuyer sur la touche ok pour valider.

A l'issue de ces réglages, l'horloge passe en mode automatique.

Dans le cas d'une utilisation de l'antenne DCF EG001 il n'est pas possible de modifier le fuseau horaire du signal DCF que ce soit sur le produit ou dans l'application ETS.

Réinitialisation

Un appui simultané sur les 4 touches menu, -, +, ok permet de réinitialiser le produit.

La programmation reste en mémoire.

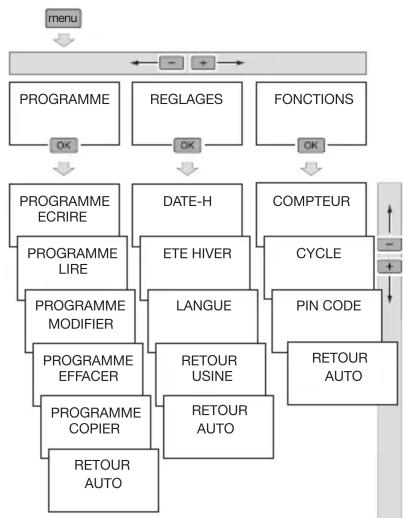

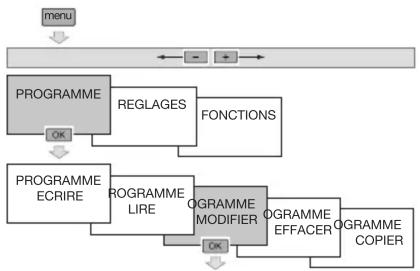

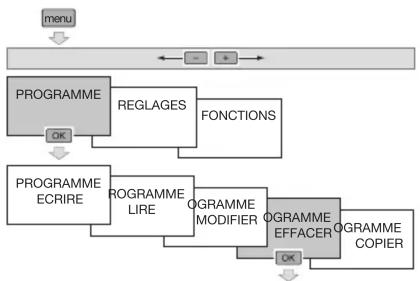

Menu

Un appui sur la touche menu permet de rentrer en mode programmation/réglage.

L'ensemble de la programmation et des réglages est basé sur le principe suivant :

• la 1 ^ère ligne et/ou 2 ^ème ligne de l'afficheur indiquent le réglage demandé,
• les touches +/- permettent de naviguer dans les menus et d'effectuer les réglages,
• la touche ok permet de valider.

Un appui sur la touche menu vous permet d'accéder à l'ensemble des réglages suivants :

A n'importe quel moment, un appui sur la touche menu permet de revenir au niveau de choix précédent.

Programmation

Pour réaliser la programmation annuelle de l'horloge, vous disposez des 4 types de programmes suivants :

• Programme hebdomadaire de base
  Il s'agit d'un programme hebdomadaire non prioritaire.
• Sous programmes 1 à 10
  Ce sont des sous programmes hebdomadaires qui sont activés sur une période définie de date à date. Plus le numéro du sous programme est élevé, plus la priorité est élevée.
• Programme spécifique (date - heure)
  C'est un pas de programme composé d'un horaire et d'une date qui aura lieu en plus du programme habituel. Si il y a un conflit entre ce pas de programme et un autre pas de programme (SP ou hebdomadaire), ce pas est prioritaire.
• Vacances
  Ce programme vous permet de programmer un ON ou un OFF permanent de date à date. C'est le programme le plus prioritaire.

PROGRAMME
prog

Programme écrire

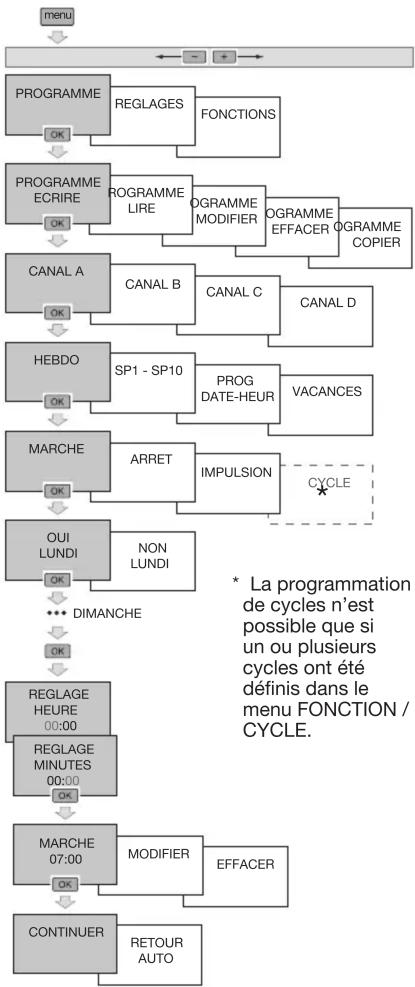

Créer le programme hebdomadaire de base :

    B --> W["REGLAGES"]
    W --> X["FONCTIONS"]

    D --> Y["PROGRAMME LIRE"]
    Y --> Z["PROGRAMME MODIFIER"]
    Z --> AA["PROGRAMME EFFACER"]
    AA --> AB["PROGRAMME COPIER"]

    F --> AC["CANAL B"]
    AC --> AD["CANAL C"]
    AD --> AE["CANAL D"]

    H --> AF["SP1 - SP10"]
    AF --> AG["PROG DATE-HEUR"]
    AG --> AH["VACANCES"]

    J --> AI["ARRET"]
    AI --> AJ["IMPULSION"]

    K --> AK["NON LUNDI"]

    P --> AL["REGLAGE HEURE 00:00"]
    AL --> AM["REGLAGE MINUTES 00:00"]
    AM --> AN["REGLAGE HEURE 07:00"]

    S --> AO["MODIFIER"]
    AO --> AP["EFFACER"]

    T --> AQ["RETOUR AUTO"]

    style A fill:#f9f,stroke:#333
    style B fill:#ccf,stroke:#333
    style D fill:#cfc,stroke:#333
    style E fill:#fcc,stroke:#333
    style F fill:#cff,stroke:#333
    style H fill:#ffc,stroke:#333
    style J fill:#ffc,stroke:#333
    style K fill:#ffc,stroke:#333
    style S fill:#ffc,stroke:#333
    style T fill:#ffc,stroke:#333

Créer un sous-programme (SP1-10) :

Deux phases sont nécessaires à la création d'un sous programme : définir le programme hebdomadaire et définir la période où le programme sera actif.

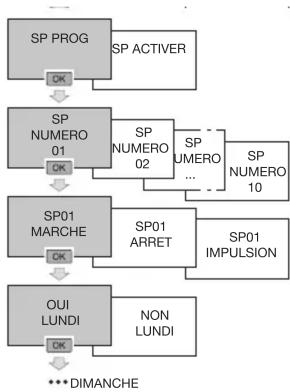

1. Définir le programme hebdomadaire (SP1-10)


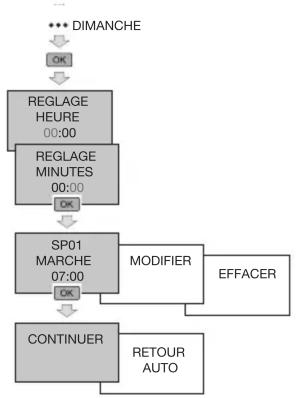

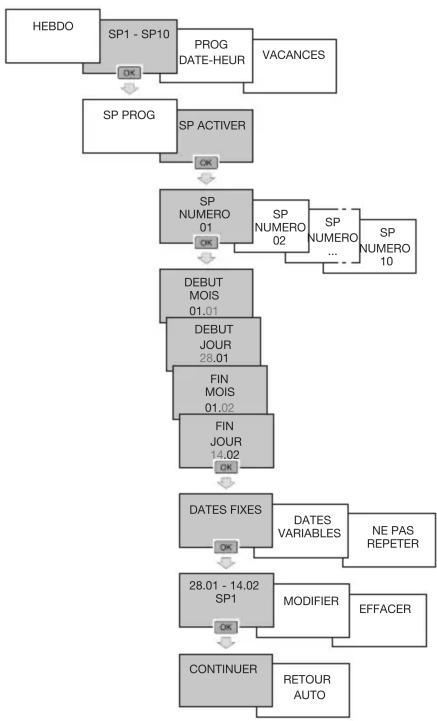

1. Activation du sous-programme Pour définir les dates de début et de fin d'activation du sous-programme:

Sélectionner :

• DATES FIXES : si le programme doit se répéter tous les ans aux mêmes dates.
• DATES VARIABLES(•): si les dates doivent se recalculer tous les ans en fonction des dates de Pâques.
• NE PAS REPETER : si le programme ne doit avoir lieu qu'une fois.

Valider avec ok.

On peut affecter un même sous-programme à plusieurs périodes différentes.

Quand la date de début et de fin de période est identique, le sous-programme n'est valable que ce jour. Si plusieurs sous-programmes sont activés en même temps, à la même date, c'est le programme portant le numéro le plus élevé (ex. Pg10) qui sera activé.

Les autres sous-programmes seront annulés.

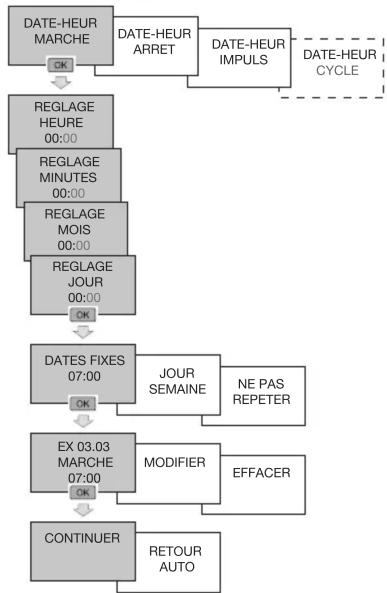

Créer un pas de programme spécifique (date - heure) :

Un pas de programme spécifique est un pas de programme composé d'un horaire de commutation et d'une date. Il a lieu en plus de la programmation de type hebdomadaire ou de type sous-programme.

En cas de conflit, il est prioritaire.

Sélectionner :

• DATES FIXES : si le programme doit se répéter tous les ans aux mêmes dates.
• JOUR SEMAINE : si le programme doit se répéter tous les ans le même jour de la semaine.
• NE PAS REPETER : si le programme ne doit avoir lieu qu'une fois.
  Valider avec ok.

Créer un programme vacances

La programmation de Vacances permet de définir une ou plusieurs périodes pendant laquelle le contact de sortie est sur MARCHE ou ARRET.

C'est la programmation la plus prioritaire.

Pour construire votre programmation de type Vacances :

Sélectionner :

• DATES FIXES : sis le programme doit se répéter tous les ans aux mêmes dates.
• DATES VARIABLES: () : si les dates doivent se recalculer tous les ans en fonction des dates de Pâques.
• NE PAS REPETER : si le programme ne doit avoir lieu qu'une fois.

Valider avec ok.

Programme Lire

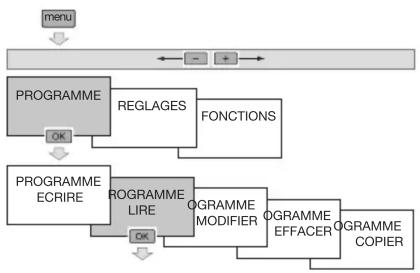

Visualiser un programme

Pour vérifier les pas de programme enregistrés sans risque de modification ou de suppression.

Le nombre de pas de programmation restants s'affi che. Valider avec ok.

Les touches + et – vous permettent de faire défi ler les pas de programmation.

A la fi n de la visualisation, appuyer sur ok.

Programme modifi er

Pour modifi er un ou plusieurs pas de programmation.

Le nombre de pas de programmation restants s'affi che. Valider avec ok.

Les touches + et – vous permettent de faire défi ler les pas de programmation.

La touche ok permet de sélectionner le pas de programme à modifi er.

Programme effacer

Le menu suppression permet d'effacer :

• la totalité du programme contenu dans l'horloge.
• La totalité du programme d'une des voies.
• Un type de programme (hebdomadaire, SP1-10, spécifi que, vacances) pour une voie donnée.
• Un pas de programme.

Tout effacement doit être confi rmé par un appui sur la touche ok.

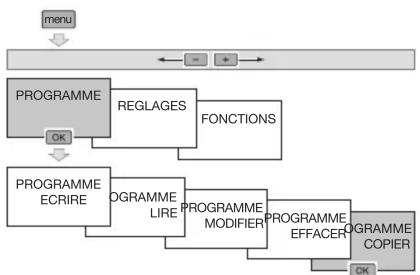

Programme copier

La fonction copier vous permet de copier un programme d'un canal vers un autre canal.

Sélectionner le canal dont vous souhaitez copier la programmation.

Sélectionner (+, - puis ok) le programme que vous souhaitez copier : HEBDO, SP1-SP10, DATE-HEUR, VACANCES.

Sélectionner le canal dans lequel vous souhaitez coller le programme copié. Valider par appui sur ok.

Sélectionner CONTINUER, si vous souhaitez copier d'autres parties de programme.

Sélectionner RETOUR AUTO pour revenir en mode automatique.

RÉGLAGES

Le menu réglage vous permet d'accéder aux réglages suivants :

DATE-H

Mise à l'heure et au jour

Appuyer sur ok pour revenir en mode automatique.

Pour effectuer d'autres réglages (changement automatique été/hiver, langue, retour usine), appuyer sur + et sélectionner CONTINUER.

ÉTÉ - HIVER

Sélectionnez le type de changement été/hiver souhaité puis valider avec ok.

Types disponibles :

Type Début	de l'heure d'été	Début de l'heure d'hiver	Zone d'application
EURO* ETE/HIVER	Dernier dimanche de mars	Dernier Dimanche d'octobre	Union Européenne
USA ETE/HIVER	Deuxième dimanche de mars	Premier dimanche de Novembre	Amérique du Nord
AUSTRALIE ETE/HIVER	Premier dimanche d'octobre	Premier dimanche d'avril	Australie
PERSO ETE/HIVER	Date librement programmée	Date librement programmée
SANS ETE/HIVER	Pas de changement	Pas de changement

* type par défaut

Le changement intervient toujours entre 2h et 3h du matin.

Lorsque le type PERSO est choisi :

Défi nir le mois, puis la semaine du changement d'heure d'été.

Défi nir le mois, puis la semaine du changement d'heure d'hiver.

Le changement a toujours lieu le dimanche.

LANGUE

Sélectionner la langue souhaitée parmi les langues suivantes : FRANÇAIS, DEUTSCH, ENGLISH, NEDERLANDS, PORTUGUES, ESPANOL, ITALIANA. Valider avec ok.

RETOUR USINE

Remise à zéro

Pour remettre le produit en confi guration usine, c'est à dire effacer la totalité du programme ainsi que tous les réglages effectués :

Confirmer avec ok l'effacement total.

A l'issue de la remise à zéro, comme pour une première mise en service, les réglages suivants doivent être effectués :

• la langue,
• mise à la date et à l'heure,
• changement automatique été/hiver.

FONCTIONS

Le menu fonctions vous permet d'accéder aux réglages et informations suivants :

Utilisable partout en Europe

€ et en Suisse

Appareil à installer uniquement par un installateur électricien selon les normes d'installation en vigueur dans le pays.

COMPTEUR

Le menu “Compteur” permet de visualiser pour chacune des sorties, le nombre d'heures de fonctionnement (position ON), ainsi que le nombre de commutations depuis la mise en service.

Le compteur permet également de visualiser le nombre d'heures de fonctionnement de l'horloge (produit sous tension).

Il est impossible de remettre à zéro ces compteurs, (même après un retour usine).

Appuyer sur la touche menu.

A l'aide des touches + ou -, puis ok, sélectionner le menu FONCTIONS, puis COMPTEUR.

La première ligne indique le nombre d'heures de fonctionnement de la sortie.

La deuxième ligne indique le nombre de commutations (ON puis OFF) effectuées par la sortie.

Les touches +/- vous permettent de faire défiler les différents indicateurs.

Un appui sur la touche ok permet de sortir de ce menu.

000000 H 000000_0_ ◇ A | | | |

CYCLE

Pour pouvoir réaliser une programmation de type cyclique, il est nécessaire au préalable de définir le(s) cycle(s) de fonctionnement.

Un cycle est défini par x h, x min, x sec ON puis x h, x min, x sec OFF.

Ce menu vous permet de définir, de modifier ou de désactiver jusqu'à 4 cycles différents.

Lors de la création d'un pas de programmation, les cycles actifs apparaîtront dans le choix de l'état des sorties.


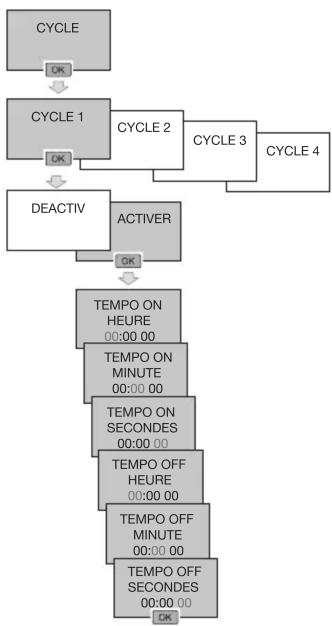

Pour créer ou modifier un cycle :

Pour désactiver un cycle :

Le fait de désactiver un cycle, désactive également tous les pas de programmation concernés.

PIN-CODE

Le menu "PIN code" permet de verrouiller le clavier de l'horloge.

Lorsque le PIN code est activé :

Le symbole clignote pour vous indiquer que la fonction est activée.

Après 1 minute sans action sur le produit, le clavier se verrouille.

Le symbole 📄 vous indique que le clavier est verrouillé. Il est nécessaire de renseigner le PIN code pour pouvoir avoir à nouveau accès au clavier.

Pour activer le verrouillage clavier par PIN code (ou pour modifier le PIN code)

Pour désactiver le verrouillage clavier par PIN code

CLÉ

1. A l'aide de + ou –, sélectionner : sauvegarder dans clé : pour sauvegarder le programme contenu dans le produit, enregistrer dans horloge : pour charger le programme de la clé dans l'interrupteur horaire, appliquer le programme clé : pour exécuter le programme contenu dans la clé sans effacer celui présent dans l'appareil.lire le programme clé : pour vérifier le programme contenu dans la clé.

2. Valider le choix retenu avec ok.

Un message d'erreur peut apparaître à l'écran :

Vérifier le type de clé.

Le message d'erreur reste affiché aussi longtemps que la clé est présente, mais c'est le programme de l'interrupteur qui est exécuté.

Forçage - Dérogation Fonctionnement aléatoire

Par appuis successifs sur le bouton de commande du canal.

Si l'état de la sortie est On :

1er appui: dérogation temporaire. Off et clignotent. Le retour en mode automatique se fera au prochain pas de programme.

2ème appui : forçage permanent. Off et sont fixes. Ce forçage doit être annulé manuellement.

3ème appui : forçage permanent. On et sont fixes. Ce forçage doit être annulé manuellement.

4ème appui: fonctionnement aléatoire. Pour la simulation de présence, ainsi que l'état de la sortie sont affichés. Doit être annulé manuellement. Dans ce cas les pas de programme sont décalés aléatoirement dans une plage de ± 59 min.

5ème appui : retour au mode automatique. L'état de sortie ainsi que ☺ sont affichés.
