Marque	Hager
Modèle	TG053A
Type de produit	Station météo KNX avec GPS
Alimentation bus KNX	30 V TBTS
Alimentation auxiliaire	12-40 V TBTS (CC) ou 12-28 V TBTS (CA)
Courant auxiliaire max.	185 mA à 12 V, 81 mA à 24 V
Consommation bus KNX	8 mA max.
Température de fonctionnement	-30 à +50 °C
Température de stockage	-30 à +70 °C
Altitude max. de fonctionnement	2000 m
Degré de pollution	2
Catégorie de surtension	III
Fonctions principales	Mesure température extérieure, vitesse du vent, luminosité, détection pluie et nuit, poursuite solaire pour stores, horloge hebdomadaire et annuelle, 8 portes logiques ET et 8 OU
Capteur de température	Plage -30 à +80°C, résolution 0,1°C, précision ±1°C
Capteur de vent	Plage 0 à 35 m/s, résolution 0,1 m/s, précision ±15%
Capteur de luminosité	Plage 0 lx à 150 klx, précision ±15%
Capteur de pluie	Détection oui/non (1 bit), chauffage intégré ~1,2 W
Type de montage	Mural ou sur poteau (support fourni)
Indice de protection	Non spécifié (usage extérieur fixe)
Dimensions (approx.)	Non spécifié dans la notice
Poids	Non spécifié dans la notice
Entretien et nettoyage	Vérifier et nettoyer au moins deux fois par an, couper l'alimentation avant intervention
Sécurité	Installation par un électricien qualifié, mise hors tension avant maintenance
Pièces détachées et réparabilité	Support articulé optionnel TG353/TG354. Pas de pièces détachées listées

FOIRE AUX QUESTIONS - TG053A HAGER

Comment installer la station météo TG053A ?

L'installation doit être réalisée par un électricien qualifié. Monter le support à la verticale sur un mur ou poteau, puis clipser le boîtier par le haut. Respecter une distance d'au moins 60 cm autour de l'appareil pour une mesure correcte du vent.

Quelles sont les alimentations nécessaires ?

La station nécessite une alimentation bus KNX de 30 V TBTS et une alimentation auxiliaire de 12-40 V CC ou 12-28 V CA. Le courant auxiliaire max. est de 185 mA à 12 V.

Comment configurer les seuils de mesure ?

La configuration s'effectue via le logiciel ETS. Les seuils peuvent être définis soit par paramètres, soit par objets de communication. Chaque sortie dispose d'objets de communication représentant les valeurs mesurées.

La station fonctionne-t-elle sans signal GPS ?

Oui, elle peut utiliser les coordonnées de localisation, la date et l'heure renseignées par ETS jusqu'à réception du premier signal GPS. Le changement d'heure été/hiver est automatique avec le GPS.

Comment nettoyer la station météo ?

Nettoyer au moins deux fois par an pour éviter les salissures qui perturbent les capteurs. Avant toute intervention, couper l'alimentation (disjoncteur). Utiliser un chiffon doux et sec.

Quelle est la précision des capteurs ?

Température : ±1°C (de -10 à +85°C), vent : ±15%, luminosité : ±15% (de 10 à 150 klx). Le capteur de pluie fournit une information binaire (oui/non).

La station peut-elle piloter des stores ?

Oui, elle calcule la position du soleil (azimut et élévation) et peut piloter les stores à lamelles en poursuite solaire pour jusqu'à 6 façades du bâtiment.

Quelles sont les dimensions et le poids de l'appareil ?

Ces informations ne sont pas fournies dans la notice. Le boîtier compact intègre tous les capteurs, l'antenne GPS et la connexion KNX.

Que faire en cas de panne ou de dysfonctionnement ?

Vérifier d'abord l'alimentation et l'état des capteurs (saleté, obstruction). Si le problème persiste, contacter un installateur électricien. La garantie est annulée en cas de modification non conforme.

Où télécharger la notice complète ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com ou sur le site du fabricant hager.com.

MODE D'EMPLOI TG053A HAGER

FR Station Météorologique GPS-KNX

DE GPS-KNX Wetterstation

FR Notice d'instructions

Présentation du produit

La station météorologique GPS-KNX TG053A mesure la température extérieure, la vitesse du vent et la luminosité.

Elle détecte la pluie et la nuit. Grâce au signal GPS, elle reçoit la date et l'heure ainsi que les informations de localisation du site d'implantation. Par ailleurs, elle calcule la position exacte du soleil (Azimut et élévation) à partir des coordonnées du site, de la date et de l'heure. Ces informations (luminosité et position du soleil) lui permettent de piloter les stores à lamelles en poursuite solaire pour 6 façades du bâtiment. Le boîtier compact du TG053A abrite tous les capteurs, l'électronique de traitement des données, l'antenne GPS et la connexion au bus KNX.

Les valeurs mesurées sont transmises au bus KNX sous forme de valeurs physiques (2 x 8 bits ou 1 bit).

Chaque sortie dispose d'objets de communication représentant les valeurs mesurées et calculées. L'état des sorties dépend d'un ou plusieurs seuils. Les seuils peuvent être définis, au choix, par des paramètres ou des objets de communication.

La station météorologique TG053A intègre une horloge annuelle et une horloge hebdomadaire.

Les canaux de l'horloge peuvent commuter des sorties au travers de leurs objets de communication.

L'horloge hebdomadaire commande jusqu'à 4 plages horaires différentes par jour de la semaine. De plus, l'horloge annuelle permet de définir jusqu'à 3 périodes dans l'année avec pour chacune, 2 commandes journalières ON/OFF.

Les horaires de commutation peuvent être réglés, au choix, par des paramètres ou des objets de communication.

Par ailleurs, le produit possède 8 portes logiques ET et 8 portes logiques OU disposant chacune de 4 entrées.

Tous les événements de commande, les programmes horaires, ainsi que 8 entrées logiques (de type objets de communication) peuvent être utilisés en entrée des portes logiques.

La sortie de chaque porte peut être configurée en format 1 bit ou 2 x 8 bits.

La configuration KNX s'effectue à l'aide du logiciel ETS.

ETS: logiciel d'application (base de données et guide d'installation avec descriptif disponibles chez le constructeur).

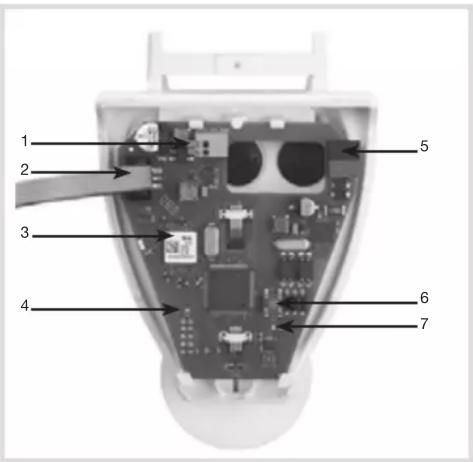

1 2 3 4 5 6 7

Légende:

1. Bornes à ressorts pour l'alimentation pour conducteurs rigides jusqu'à 1.5 mm ^2 ou conducteurs souple. Affectation des bornes indépendamment de la polarité (+/- ou -/+).

2. Connecteur pour le câblage du capteur de pluie, intégré au couvercle du boîtier.

3. Antenne GPS

4. GPS Signal-LED

5. Connecteur KNX (+/-)
6. Bouton d'adressage physique
7. LED d'adressage physique.

GPS, localisation du site, date et heure

Les coordonnées de localisation exacte du site sont réceptionnées grâce au signal GPS.

Ces informations sont nécessaires pour gérer les changements d'heures été/ hiver automatiques. Lors de la première mise en service la station météo utilise les coordonnées de localisation, la date et l'heure renseignées par ETS jusqu'à réception du premier signal GPS. En fonction du paramétrage dans ETS, la station météo peut exploiter les informations de date et de l'heure réceptionnées par GPS ou par le bus KNX.

Installation et mise en service

L'installation, le contrôle, la mise en service et le dépannage sont à réaliser uniquement par un installateur électricien. Consigner toutes les lignes à installer hors tension et protéger les contre tout risque de remise sous tension.

La station météorologique est exclusivement destinée à une utilisation conforme à la description faite dans la présente notice d'utilisation.

Toute modification non conforme ou violation des spécifications de la présente notice d'utilisation entraîne l'annulation de la garantie.

Vérifier l'intégrité de l'appareil (absence de dégâts mécaniques) immédiatement après le déballage du produit.

En cas d'avarie de transport, informer immédiatement le fournisseur.

Ne jamais mettre en service une station météorologique si elle présente des signes de dégradation.

S'il y a lieu de craindre qu'une utilisation sans danger n'est plus possible, mettre l'installation hors service et la protéger contre une remise en route inopinée.

Caractéristiques techniques

Fréquences 1 559 -1 610 MHz

Media de communication KNX TP 1

Mode de configuration S-Mode

Adresse KNX par défaut 15.15.255 (Modifiable dans ETS)

Tension nominale KNX = 30 V TBTS

Courant absorbé KNX max. 8 mA

Tension auxiliaire = 12 ... 40 V TBTS

\~ 12 ... 28 V TBTS

Courant auxiliaire max. 185 mA à 12 V --- max. 81 mA à 24 V ---

Température de fonctionnement -30 ... + 50 °C

Altitude de fonctionnement max. 2000 m Température de stockage -30 ... +70 °C

Catégorie de surtension III Degré de pollution 2

Classe de logiciel Type d'action Classe A Type 2

Capteur de pluie :

- Mesure des précipitations Oui / Non (1 bit)

- Chauffage env 1,2 W

Capteur de température :

- Plage de mesure -30 ... +80°C - Résolution 0,1 °C

- Précision de mesure ±1°C à -10...+85°C, ±1,5°C à -25...+150°C

Capteur de vent :

- Plage de mesure 0 ... 35 m/s

- Résolution 0,1 m/s

- Précision de mesure ± 15%

Capteur de luminosité/capteur de crépuscule

- Plage de mesure 0 lx ... 150 klx

- Précision de mesure ± 15 % à 10 ... 150 klx

La station météorologique doit être utilisée comme étant une installation fixe; elle ne doit être mise en service qu'après l'achèvement de tous les travaux d'installation et de mise en service, dans l'environnement prévu à cet effet.

Hager récuse toute garantie quant à d'éventuelles modifications des normes et standards susceptibles d'intervenir après la publication de la présente notice d'utilisation.

Implantation

Choisir un site d'installation dégagé, permettant une bonne mesure des capteurs de vent, pluie et soleil.

Une orientation vers le sud est conseillée pour une bonne mesure de la luminosité.

La station météorologique ne doit en aucun cas être installée en dessous d'éléments de construction où l'eau pourrait s'égoutter et tomber sur le capteur de pluie après la fi n des précipitations (pluie ou neige).

La station météorologique ne doit en aucun cas se situer dans l'ombre d'un bâtiment ou d'arbres. Ménager un espace dégagé d'au moins 60 cm en dessous de la station météorologique pour permettre une mesure de vent correcte et empêcher que la neige ne couvre le capteur.

D'autres facteurs sont également susceptibles de perturber ou de compromettre la réception du signal GPS comme les champs magnétiques, les émetteurs ou des perturbations radioélectriques provenant de tubes fl uorescents, d'enseignes lumineuses, de blocs d'alimentation à commutateur, etc...

Montage

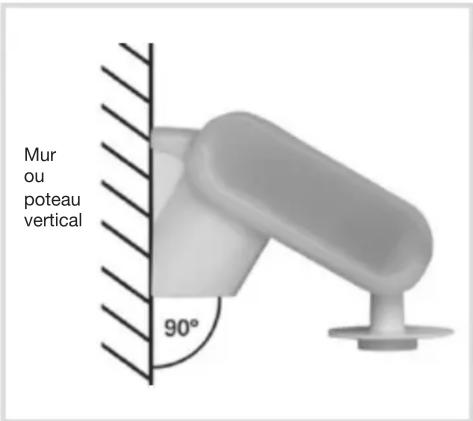

La station météorologique doit être montée sur un mur ou un poteau vertical.

Mur ou poteau vertical 90°

La station météorologique doit être montée en veillant à son horizontalité. La station météorologique doit être éloignée d'au moins 60 cm des autres éléments (bâtiments, pièces de construction, etc.) situés en dessous, à côté et à l'avant.

HORIZONTALE 60 cm

Montage du support

La station météorologique TG053A est livrée avec un support permettant un montage mural ou sur un poteau. L'appareil est livré avec son support clipsé à l'arrière du boîtier.

Deux supports articulés sont disponibles en option (TG353 et TG354) pour un montage mural, sur poteau ou poutre.

Pour détacher le support, dévisser à l'aide d'un tournevis, les vis de fixation du support situées à droite et à gauche.

Pousser le support vers le bas pour le déclipser.

Fixer le support à la verticale contre un mur ou sur un poteau.

Appliquer le côté plat du support au mur, la forme en demie lune vers le haut. Montage sur un poteau :

Forme en demie lune

Appliquer le côté galbé sur le poteau, et la forme en demie lune vers le bas.

Forme en demie lune

Préparation de la station météorologique

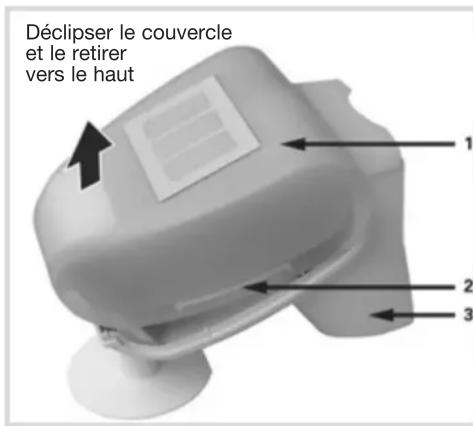

Déclipser le couvercle et le retirer vers le haut

1- Couvercle avec capteur de pluie.
2- Encliquetage du couvercle.
3- Partie basse du boîtier.

Le couvercle de la station météorologique est clipsé à droite et à gauche sur le bord inférieur du boîtier.

Enlever le couvercle de la station météorologique.

Procéder délicatement, afin de ne pas arracher le câble entre le capteur de pluie intégré au couvercle et la carte électronique.

Faire passer les câbles d'alimentation et bus KNX à travers les joints caoutchouc sur la partie inférieure de la station météorologique, puis connecter les câbles d'alimentation auxiliaire et bus KNX (+/-) sur les bornes prévues à cet effet.

Montage de la station météorologique

Fermer le boîtier en remontant le couvercle sur la partie basse. Le couvercle doit se clipser sur la partie basse à gauche et à droite avec un “clic”. Vérifier que le couvercle et la partie basse soient bien clipsés !

La figure montre la station météorologique fermée, vue d'en bas.

Mécanisme d'encliquetage

Faire glisser le boîtier par le haut sur le support préalablement installé. Les tenons du support doivent se clipser dans les glissières du boîtier. Pour démonter la station météorologique, tirer le boîtier vers le haut, jusqu'au déclipsage du support.

Conseils liés à l'installation

Ne pas ouvrir la station météorologique s'il y a un risque de pénétration d'eau (pluie).

Quelques gouttes d'eau peuvent endommager le circuit électronique.

Veiller au bon raccordement du produit.

Un mauvais raccordement peut provoquer la destruction de la station météorologique ou des appareils électroniques reliés à celle ci.

Lors du montage, veiller à ce que le capteur de température (petite platine en partie basse du boîtier) ne soit pas endommagé.

Veiller également à ne pas endommager (arracher ou plier) le câble reliant la carte électronique au capteur de pluie.

Les mesures de vitesse du vent ainsi que les sorties de commutation liées à cette mesure ne sont fonctionnelles que 30 secondes après la mise sous tension.

Maintenance

Vérifier l'état de la station météorologique (salissures) à intervalles réguliers, au minimum deux fois par an, et nettoyer la en cas de besoin. Des salissures importantes peuvent détériorer le fonctionnement du capteur de vent, provoquer des signaux "pluie" permanents ou empêcher la détection du soleil.

Pour des raisons de sécurité, couper l'alimentation avant toute intervention de maintenance ou de nettoyage sur la station météorologique (couper le disjoncteur).

Comment éliminer ce produit

(déchets d'équipements électriques et électroniques).

FR

(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Par la présente, Hager Controls déclare que l'émetteur/récepteur radio est conforme à la directive 2014/53/EU.

La déclaration CE peut être consultée sur le site : www.hager.com.
