Type de produit	Scie
Modèle	Hurricane HEKE 1835
Puissance	1835 W
Vitesse à vide	0-5000 tr/min
Longueur de la lame	350 mm
Profondeur de coupe	90 mm
Poids	4,5 kg
Utilisation recommandée	Coupe de bois, plastique et matériaux similaires
Maintenance	Vérifier régulièrement l'état de la lame et la nettoyer après chaque utilisation
Sécurité	Utiliser des lunettes de protection et des gants lors de l'utilisation
Garantie	2 ans

FOIRE AUX QUESTIONS - HEKE 1835 Hurricane

Comment démarrer la scie Hurricane HEKE 1835 ?

Pour démarrer la scie, branchez-la sur une prise électrique, puis appuyez sur le bouton d'alimentation situé sur le panneau de commande.

Que faire si la scie ne démarre pas ?

Vérifiez que la machine est correctement branchée et que l'interrupteur est en position 'On'. Assurez-vous également que le câble d'alimentation n'est pas endommagé.

Comment régler la profondeur de coupe ?

Utilisez le levier de réglage situé sur le côté de la scie pour ajuster la profondeur de coupe selon vos besoins.

Quelle lame dois-je utiliser pour couper différents matériaux ?

Pour le bois, utilisez une lame à dents larges. Pour le métal, choisissez une lame spéciale pour métaux. Consultez le manuel pour plus de détails sur les lames compatibles.

Comment nettoyer et entretenir ma scie Hurricane HEKE 1835 ?

Débranchez la scie avant le nettoyage. Utilisez un chiffon sec pour enlever la poussière et les débris. Vérifiez régulièrement les lames et remplacez-les si elles sont usées.

Que faire si la scie surchauffe pendant l'utilisation ?

Laissez la scie refroidir pendant au moins 30 minutes. Assurez-vous que les évents ne sont pas obstrués et que vous n'utilisez pas la scie de manière prolongée sans pause.

La scie produit des vibrations excessives, est-ce normal ?

Des vibrations excessives peuvent indiquer un problème avec la lame ou un mauvais réglage. Vérifiez que la lame est bien fixée et qu'elle est adaptée à votre matériau.

Où puis-je trouver des pièces de rechange pour ma scie ?

Les pièces de rechange peuvent être commandées auprès du fabricant ou de revendeurs agréés. Consultez le site web du fabricant pour plus d'informations.

Y a-t-il des mesures de sécurité à respecter lors de l'utilisation de la scie ?

Oui, portez toujours des lunettes de protection et des gants. Assurez-vous que la zone de travail est dégagée et ne placez jamais vos mains près de la lame pendant la coupe.

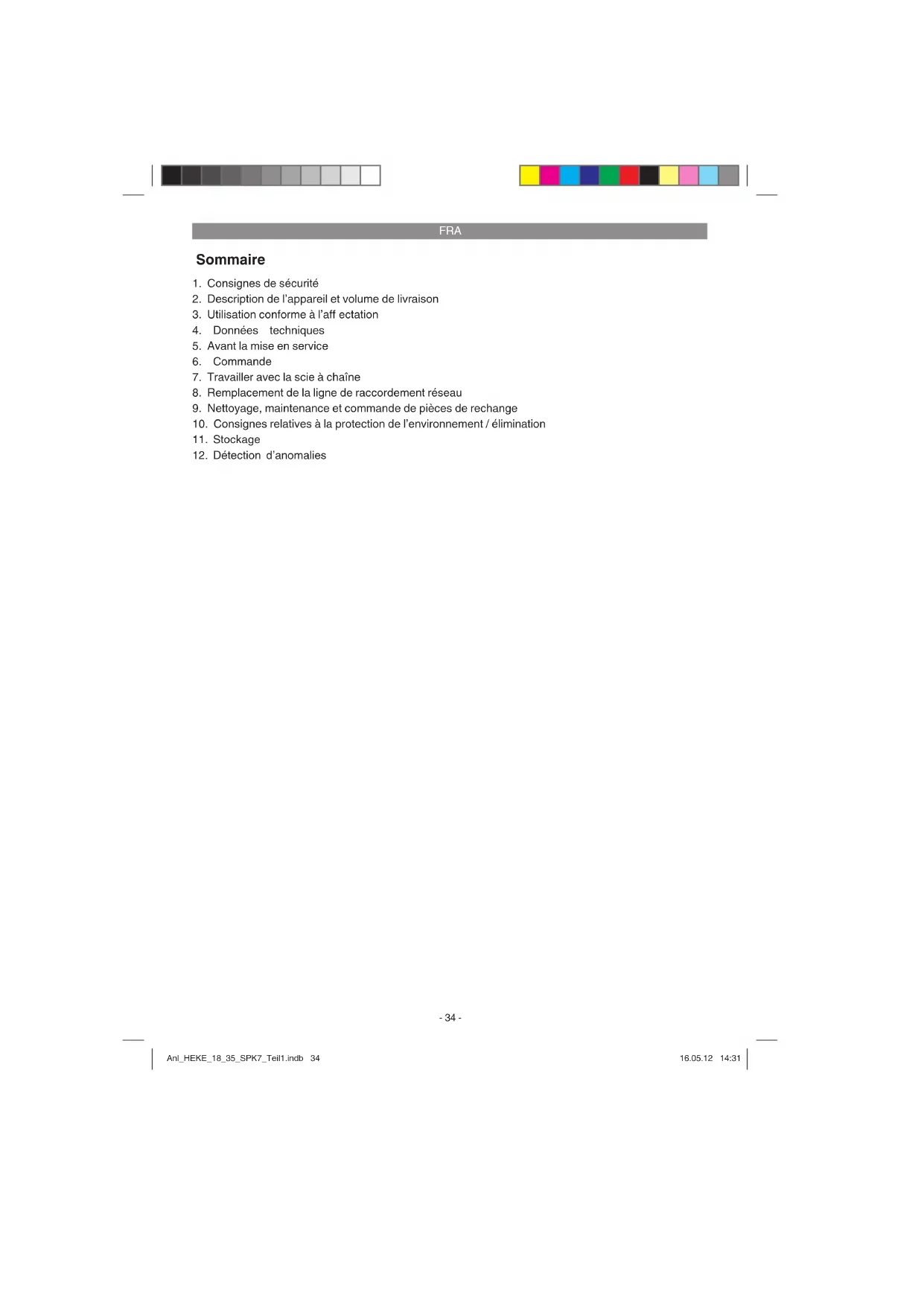

MODE D'EMPLOI HEKE 1835 Hurricane

1. Consignes de sécurité

2. Description de l’appareil et volume de livraison

3. Utilisation conforme à l’aff ectation

4. Données techniques

5. Avant la mise en service

7. Travailler avec la scie à chaîne

8. Remplacement de la ligne de raccordement réseau

9. Nettoyage, maintenance et commande de pièces de rechange

10. Consignes relatives à la protection de l’environnement / élimination

12. Détection d’anomalies

Attention ! Lors de l’utilisation d’appareils, il faut respecter certaines mesures de sécurité afi n d’éviter des blessures et dommages. Veuillez donc lire atten- tivement ce mode d’emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l’appareil doit être remis à d’autres personnes, veillez à leur remettre aussi ce mode d’emploi/ ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d’emploi et des consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité corres- pondantes dans le cahier en annexe. Avertissement ! Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des bles- sures graves. Conservez toutes les consignes de sécurité et instructions pour une consultation ultéri- eure. Explication des symboles sur l’appareil (fi gure 25) :

1. Lire le notice d’utilisation

2. Porter une protection des yeux

3. Porter une protection de l’ouïe

4. L’appareil ne doit pas être exposé à la pluie

5. Déconnectez immédiatement la fi che du ré-

seau dès lorsque le câble est endommagé ou coupé

6. Profondeur de coupe maximale

2. Description de l’appareil et

2. Protège-main avant

5. Verrouillage de démarrage

6. Interrupteurs Marche/Arrêt

7. Bouchon du réservoir d’huile

8. Couvercle de la roue d’entraînement

9. Vis de fi xation pour le recouvrement de la

10. Tendeur de chaîne

11. Affi chage du niveau d’huile de la chaîne

12. Déchargeur pour câble

14. Protège-main arrière

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide de la description du volume de livraison. S‘il manque des pièces, il faut vous adresser dans un délai de 5 jours ouvrables maximum après votre achat à notre service après-vente ou au magasin de bricolage compétent le plus proche muni d‘une preuve d‘achat valable. Veuillez consulter pour cela le tableau des garanties dans les condi- tions de garantie à la fi n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le sortant avec précaution de l’emballage.

Retirez le matériel d’emballage tout comme les sécurités d’emballage et de transport (s’il y en a).

Vérifiez si la livraison est bien complète.

Contrôlez si l’appareil et ses accessoires ne sont pas endommagés par le transport.

Conservez l’emballage autant que possible jusqu’à la fin de la période de garantie. Attention ! L’appareil et le matériel d’emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des fi lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s’étouff er !

Mode d’emploi d’origine

3. Utilisation conforme à

l’aff ectation La scie à chaîne est conçue pour abattre des arbres ainsi que pour scier des troncs, des bran- ches, des poutres en bois, des planches, etc. Elle peut aussi être utilisée pour des coupes transver- sales et longitudinales. Elle ne peut être utilisée pour scier des matériaux autres que le bois. La machine doit exclusivement être employée conformément à son aff ectation. Chaque uti- lisation allant au-delà de cette aff ectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l’opérateur/l’exploitant est responsable. Veillez au fait que nos appareils, conformément à leur aff ectation, n’ont pas été construits, pour être utilisés dans un environnement profession- nel, industriel ou artisanal. Nous déclinons toute responsabilité si l’appareil est utilisé profession- nellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

4. Données techniques

Tension du réseau : ...............230-240 V ~ 50 Hz Puissance nominale : .............................. 1800 W Longueur de lame .................................. 350 mm Longueur de coupe maxi.: ...................... 325 mm Vitesse de découpage à vitesse de rotation nominale : ................................13 m/s Plein du réservoir d’huile : .........................120 ml Poids avec lame + chaîne : ............................5 kg Catégorie de protection : .............................II /

Bruit et vibration Les valeurs de bruit et de vibration ont été déter- minées conformément à la norme EN 60745. Niveau de pression acoustique L

............................................3 dB Niveau de puissance acoustique L

............................................3 dB Portez une protection acoustique. L’exposition au bruit peut entraîner la perte de l’ouïe. Les valeurs totales des vibrations (somme des vecteurs de trois directions) ont été déterminées conformément à EN 60745. Poignée sous charge Valeur d’émission de vibration a

Insécurité K = 1,5 m/s

Avertissement ! La valeur d’émission de vibration a été mesurée selon une méthode d’essai normée et peut être modifi ée, en fonction du type d’emploi de l’outil électrique ; elle peut dans certains cas exception- nels être supérieure à la valeur indiquée. La valeur d’émission de vibration indiquée peut être utilisée pour comparer un outil électrique à un autre. La valeur d’émission de vibration indiquée peut également être utilisée pour estimer l’altération au début. Limitez le niveau sonore et les vibrations à un minimum !

Utilisez exclusivement des appareils en ex- cellent état.

Entretenez et nettoyez l’appareil régulière- ment.

Adaptez votre façon de travailler à l’appareil.

Faites contrôler l’appareil le cas échéant.

Mettez l’appareil hors circuit lorsque vous ne l’utilisez pas.

5. Avant la mise en service

Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau. Enlevez systématiquement la fi che de con- tact avant de paramétrer l’appareil. Attention ! Branchez la scie à chaîne au réseau électrique une fois celle-ci complètement montée et la tension de chaîne réglée. Pour travailler sur la scie à chaîne, portez toujours des gants pour éviter les blessures.

5.1 Montage de la lame et de la chaîne de

Déballez soigneusement toutes les pièces et vérifiez qu’il ne manque rien (fig. 2)

Dévissez les vis de fixation du couvercle de la roue d’entraînement (fig. 3).

Enlevez le couvercle de la roue d’entraînement (fig. 4)

Comme indiqué, placez la chaîne dans la rai- nure circulaire de la lame (fig. 5/pos. A)

Comme indiqué, insérez la lame et la chaîne dans l’ouverture de la scie à chaîne (fig. 5). Puis positionnez la chaîne autour du pignon de conduite (fig. 5/ pos. B).

Fixez le couvercle de la roue d’entraînement et fixez-le solidement avec les vis de fixation (fig. 6a+6b+6c). Attention ! Vissez les vis de fixation uniquement après avoir installé la ten- sion de chaîne (cf. point 5.2).

5.2 Armez la scie à chaîne

Attention ! Avant d’eff ectuer des travaux de vé- rifi cation ou de réglage, toujours débranchez la prise. Pour travailler sur la chaîne à scie, portez toujours des gants de protection pour éviter les blessures.

Donnez quelques tours aux vis de fixation du recouvrement de la roue à chaîne (fig. 3)

Réglez la tension de chaîne a l’aide des vis de fixation (fig. 7). Tournez vers la droite pour augmenter la tension de chaîne, tournez vers la gauche pour la diminuer. La chaîne de scie est vraiment tendue si, au centre de la lame, elle peut être soulevée d’environ 3-4 mm (fig. 8).

Vissez les vis de fixation du recouvrement de la roue à chaîne. Attention ! Tous les mail- lons doivent se trouver correctement dans la rainure de guidage de la lame. Indications sur la tension de la chaîne : La scie à chaîne doit être vraiment tendue pour garantir un travail en toute sécurité. La tension est optimale lorsque la chaîne de scie peut être soulevée de 3-4 mm au centre de la lame. Com- me la chaîne de scie chauff e au fur et à mesure que vous sciez, sa longueur se modifi e. Veuillez vérifi er la tension de chaîne toutes les 10 minu- tes et eff ectuer les réglages en fonction de vos besoins. Ceci concerne tout particulièrement les nouvelles scies à chaîne. Détendez la chaîne de scie une fois le travail eff ectué car celle-ci rac- courcit lors du refroidissement. Vous évitez ainsi d’endommager la chaîne.

5.3 Graissage de la chaîne de scie

Attention ! Avant tous travaux de vérifi cation ou de réglage, débranchez toujours la prise de courant. Pour travailler sur la chaîne à scie, portez toujours des gants de protection pour éviter les blessures. Attention ! N’utilisez jamais la chaîne sans huile pour chaîne de scie ! Utiliser la scie à chaîne sans huile pour chaîne de scie ou avec un niveau d’huile inférieur au niveau de repérage (fi g. 9/pos. B) endommage la scie à chaîne ! Attention ! Faire attention aux températures : Les diff érentes températures ambiantes nécessitent un lubrifi ant avec une haute diversité de viscosité. Lorsque les températures sont basses, vous utili- serez des huiles très fl uides (viscosité faible) pour obtenir une couche lubrifi ante suffi sante. Si vous utilisez la même huile en été, celle-ci se liquéfi era encore plus avec les hautes températures. Ce qui entraînera la destruction de la couche lubrifi ante et la chaîne peut surchauff er, ce qui peut entraî- ner des dommages. De plus, l’huile de graissage brûle et engendre donc un degré de pollution inutile. Remplir le réservoir d’huile :

Posez la chaîne de scie sur une surface pla- ne.

Nettoyez la surface autour du bouchon du réservoir d’huile (fig. 9/pos. A) puis ouvrez celui-ci.

Remplissez le réservoir avec de l’huile pour chaîne de scie. Veillez à ce qu’aucune impu- reté n’entre dans le réservoir, ce qui pourrait boucher le gicleur.

6.1 Raccordement à l’alimentation électrique

Raccordez le câble secteur à un câble de rallonge approprié. Veillez à ce que le câble de rallonge soit assez long pour le travail que vous voulez effectuer avec la scie à chaîne.

Comme indiqué par en fig. 10, assurer le câb- le de rallonge contre les forces de traction.

Branchez le câble de rallonge sur une prise de terre conforme. Nous vous recommandons l’utilisation d’un câble de couleur voyante (rouge ou jaune). Ceci réduit considérablement le risque de l’endommager par erreur avec la scie à chaîne.

Tenez la scie à chaîne avec les deux mains sur les poignées, comme en fig. 11 tenez soli- dement (pouces sous la poignée).

Appuyez sur le verrouillage de démarrage (fig. 1/pos.5) et maintenez-le enfoncé.

Mettez la scie à chaîne en marche avec le bouton marche/arrêt. Le verrouillage de dé- marrage peut alors être relâché. Mise hors circuit Relâcher le bouton marche/arrêt (fi g. 1/pos.6). Le frein préinstallé stoppe la chaîne de scie pen- dant un temps très bref. Si vous interrompez le travail, débranchez toujours la prise de courant. Attention ! Portez la scie uniquement avec la poignée avant ! Si la scie est branchée et que vous la portez avec la poignée arrière, il peut arriver que vous activiez par erreur le verrouillage de démarrage et le bouton marche/arrêt simulta- nément, ce qui entraîne la mise en marche de la scie à chaîne.

6.3 Dispositif de protection du frein de mo-

teur Le moteur freine la chaîne de scie dès que le bouton marche/arrêt (fi g. 1/pos.6) est relâché ou que l’alimentation électrique est interrompue. Ceci réduit considérablement le risque d’être blessé par une chaîne toujours en marche. Frein de chaîne Le frein de chaîne est un mécanisme de protec- tion déclenché via le protège-main avant (fi g. 1/ pos. 2). Si la scie à chaîne est déstabilisée par un eff et de recul, le frein de chaîne se déclenche et stoppe la chaîne de scie moins de 0,1 seconde. Vérifi ez régulièrement le fonctionnement du frein de chaîne. Rabattez le protège-main vers l’avant (fi g. 1/pos.2) et allumez brièvement la scie à chaî- ne. La chaîne de scie ne doit pas démarrer. Retirez le protège-main avant (fi g. 1/pos.2) jusqu’à ce qu’il s’enclenche pour ôter le frein de chaîne. Attention ! N’utilisez pas la scie si les dispositifs de protection ne sont pas en parfait état de foncti- onnement. N’essayez pas de réparer vous-même les dispositifs de protection relatifs à la sécurité. Adressez-vous à notre service ou à un atelier équivalent qualifi é. Protège-main Le protège-main avant (aussi frein de chaîne) (fi g. 1/pos.2) et le protège-main arrière (fi g. 2/ pos.14) protègent les doigts des blessures pou- vant résulter d’un contact avec la chaîne lors d’une surcharge.

7. Travailler avec la scie à chaîne

Avant toute utilisation, vérifi ez les points suivants afi n de travailler en toute sécurité : Etat de la scie à chaîne Avant de commencer à travailler, contrôlez la scie à chaîne et vérifi ez que le boîtier, le câble réseau, la chaîne de scie et la lame ne sont pas endom- magés. Ne mettez jamais en marche un appareil de toute évidence endommagé. Anl_HEKE_18_35_SPK7_Teil1.indb 38Anl_HEKE_18_35_SPK7_Teil1.indb 38 16.05.12 14:3116.05.12 14:31FRA

Réservoir d’huile Niveau du réservoir d’huile. Vérifi ez même pendant le travail s’il y a suffi samment d’huile. N’utilisez jamais une scie s’il n’y a pas d’huile ou si le niveau d’huile est inférieur au repérage mini- mum (fi g. 9/pos. B) pour éviter d’endommager la scie à chaîne. Un remplissage suffi t en moyenne pour 15 minu- tes, en fonction des pauses et du travail deman- dé. Chaîne de scie Tension de la chaîne de scie. Etat de la coupe. Plus la chaîne de scie est aiguisée, plus la scie à chaîne est facile à manier. Ceci vaut aussi pour la tension de chaîne. Pendant le travail, vérifi ez aussi toutes les 10 minutes la tension de chaîne, il en va de votre sécurité ! Les nouvelles scies à chaîne ont tout particulièrement un penchant à se détendre. Frein de chaîne Vérifi ez le fonctionnement du frein de chaîne comme décrit dans le chapitre “Dispositifs de pro- tection” et relâchez. Vêtements de protection Portez impérativement les vêtements de protec- tion comme des pantalons de protection, des gants et des chaussures de sécurité. Protège oreilles et lunettes de protection. Pour les travaux d’abattage ou en forêt, portez impérativement un casque de protection avec protège oreilles intégré et écran facial. Celui-ci off re une protection contre les branches qui tom- bent ou sont projetées.

7.2 Explication de la procédure à suivre pour

les travaux de base Abattage d’arbres (fi g. 12-15) Si deux personnes ou plus travaillent en même temps à scier et abattre des arbres, la distance entre les personnes doit être au moins de deux fois supérieure à celle de l’arbre à abattre (fi g. 12). Lors de l’abattage d’arbres il faut veiller à ce que les autres personnes ne soient pas mises en danger, que l’alimentation ne soit pas touchée et que cela n’entraîne pas de dommages matériels. Si un arbre entre en contact avec l’alimentation, l’entreprise concernée doit immédiatement être avertie. Dans le cas de travaux en pente, l’utilisateur de la scie à chaîne doit se tenir sur le terrain situé au dessus de l’arbre à abattre, pour que celui-ci puisse glisser ou rouler le long de la pente (fi g. 13). Avant de commencer le travail d’abattage, une sortie de secours doit être prévue et aménagée si besoin est. La sortie de secours doit être oblique et en arrière de la ligne de chute escomptée, comme indiqué en fi g. 14 (A=zone à risque, B=sens de la chute, C=domaine de fuite). Avant tout travail d’abattage, prenez en considé- ration l’inclinaison naturelle de l’arbre, la position des plus grosses branches et la direction du vent, afi n de pouvoir évaluer la direction que prendra l’arbre en tombant. Saleté, pierres, écorce qui se détache de l’arbre, clous, attaches et fi l métallique doivent être enle- vés de l’arbre. Réaliser des biseaux (fi g. 15) Sciez une entaille à angle droit dans le sens de la chute (A) d’une profondeur d’un 1/3 du diamètre du tronc, comme indiqué en fi g. 15. Tout d’abord eff ectuez le biseau horizontal inférieur (1). Ceci empêche le blocage de la chaîne de scie ou de la glissière lors de la réalisation du deuxième biseau. Réaliser des traits d’abattage (fi g. 15) Placez le trait d’abattage au moins 50 mm au- dessus du biseau horizontal. Le trait d’abattage (B) doit être parallèle au biseau horizontal. En- taillez le bois pour le trait d’abattage de façon à ce qu’il reste encore une traverse (D) pouvant faire offi ce de charnière. La traverse empêche l’arbre de tourner et de tomber dans la mauvaise direction. Ne sciez pas la traverse. A l’approche de la traverse, l’arbre devrait commencer a tomber. Si l’arbre semble ne pas vouloir tomber dans la direction voulue (C), penche en arrière ou accroche à la chaîne de scie, interrompez le trait d’abattage. Pour rabattre l’arbre dans la ligne de chute souhaitée, utilisez des cales en bois, en plastique ou en aluminium. Quand l’arbre commence à tomber, éteignez la scie à chaîne et éloignez-la et posez-la. Puis quit- tez la zone à risque en utilisant la porte de sortie prévue à cet eff et. Faites attention aux branches qui tombent et ne trébuchez pas. Anl_HEKE_18_35_SPK7_Teil1.indb 39Anl_HEKE_18_35_SPK7_Teil1.indb 39 16.05.12 14:3116.05.12 14:31FRA

Ebrancher Ce qui signifi e ôter les branches de l’arbre abattu. Lorsque vous ébranchez, ne touchez pas aux grosses branches dirigées vers le bas qui sou- tiennent l’arbre jusque à ce que vous ayez scié le tronc. Branches plus petites selon la fi g. 16 (A=sens de la coupe lors de l’ébranchage, B=les enlever du sol !) Ne touchez pas aux branches de soutien tant que vous n’avez pas scié le tronc (séparez de bas en haut en coupant). Les branches sous tension doivent être sciées de bas en haut, pour éviter de bloquer la scie. Scier le tronc en longueur Ce qui signifi e séparer l’arbre tombé en tronçons. Veillez à être en sécurité et répartissez le poids de votre corps sur vos deux pieds. Le tronc doit si possible être soutenu par des branches, des solives ou des cales. Suivez les instructions pour scier facilement. Quand toute la longueur du tronc est à terre, com- me indiqué en fi g. 17, sciez à partir du haut. Ce faisant, veillez à ne pas couper dans le sol. Si comme indiqué en fi g. 18, le tronc repose sur une extrémité, sciez d’abord 1/3 du diamètre du tronc par en dessous (A) pour éviter les éclats. Eff ectuez la deuxième coupe par en haut (2/3 du diamètre) à la hauteur de la première coupe (B) (pour éviter les blocages). Lorsque le tronc repose sur les deux extrémités, comme dans la fi g. 19, sciez d’abord 1/3 du diamètre du tronc à partir du haut pour éviter les éclats (A). Eff ectuez la deuxième coupe par en bas (2/3 du diamètre) à la hauteur de la première coupe (B) (pour éviter tout blocage). Dans le cas de travaux de coupe en pente, res- tez toujours en hauteur par rapport au tronc de l’arbre, comme indiqué en fi g. 13. Pour toujours conserver un contrôle total lorsque vous sciez, réduisez la pression quand arrive la fi n de la cou- pe sans lâcher prise sur les poignées de la scie à chaîne. Ce faisant, veillez à ce que la chaîne de scie n’entre pas en contact avec le sol. Après avoir fi ni la coupe, attendez l’arrêt de la chaîne de scie avant d’éloigner la scie à chaîne. Eteignez toujours le moteur de la scie à chaîne avant de passer d’un arbre à l’autre.

Par ce mot, on entend les mouvements brusques vers le haut ou de recul qui surviennent lorsque la scie à chaîne est en marche. Ceci arrive le plus souvent lorsque la pointe de la lame entre en contact avec l’objet sur lequel vous travaillez ou lorsque la chaîne de scie coince. Lorsqu’il y a un eff et de recul, de très grandes forces entrent soudain en action. La scie à chaîne réagit alors de manière incontrôlée. Ceci entraîne la plupart du temps des blessures assez graves pour la personne qui utilise l’appareil ou les per- sonnes autour. Les coupes latérales, diagonales ou de profi l sont tout particulièrement sujettes aux eff ets de recul car la butée à crampons ne peut être utilisée. C’est pourquoi nous vous recom- mandons d’éviter de telles coupes. Travaillez vrai- ment avec beaucoup de prudence lorsque vous ne pouvez pas les éviter ! Le risque d’être confronté à un eff et de recul est le plus grand lorsque vous sciez avec la pointe de la lame car c’est ici que l’eff et de levier est le plus important (fi g. 20). Positionnez donc si possible la scie toujours à plat et proche de la butée à cram- pons (fi g. 21) Attention !

Veillez à toujours utiliser la bonne tension de chaîne !

Utilisez uniquement des scies à chaîne en parfait état de fonctionnement !

Travaillez uniquement avec une chaîne de scie parfaitement aiguisée et conforme !

Sciez uniquement a partir de la hauteur des épaules et pas en dessous !

Ne sciez jamais avec le bord supérieur ou la pointe de la lame !

Tenez toujours la chaîne de scie solidement, à deux mains !

Si possible, utilisez toujours la butée aux crampons comme point de levier. Scier du bois sous tension Scier du bois sous tension exige des précautions particulières ! Le bois sous tension libéré de la tension en étant scié réagit de manière totale- ment incontrôlée. Cela peut entraîner des blessu- res très graves ou mortelles (fi g. 22-24). Ce genre de travail doit être eff ectué uniquement par des hommes de métier expérimentés. Anl_HEKE_18_35_SPK7_Teil1.indb 40Anl_HEKE_18_35_SPK7_Teil1.indb 40 16.05.12 14:3116.05.12 14:31FRA

8. Remplacement de la ligne de

raccordement réseau Si la ligne de raccordement réseau de cet ap- pareil est endommagée, il faut la faire remplacer par le producteur ou son service après-vente ou par une personne de qualifi cation semblable afi n d’éviter tout risque.

9. Nettoyage, maintenance et

commande de pièces de rechange Attention !

Débranchez la prise avant chaque nettoyage.

Ne plongez jamais l’appareil dans l’eau ou autre liquide pour le nettoyer.

Gardez la scie à chaîne dans un endroit sûr et sec, hors de portée des enfants.

Nettoyez régulièrement le mécanisme de ten- sion en soufflant avec de l’air comprimé ou en nettoyant avec une brosse. N’utilisez aucun outil pour nettoyer.

Ne laissez aucune huile sur les poignées, pour que vous ayez toujours une bonne prise.

En fonction des besoins, nettoyez l’appareil avec un chiffon humide ou avec un produit de nettoyage doux.

Si la scie à chaîne n’a pas été utilisée pen- dant longtemps, enlevez l’huile de chaîne du réservoir. Mettez brièvement la chaîne de scie et la lame dans un bain d’huile, puis enroulez-les dans un papier huilé.

9.2 Brosses à charbon

Si les brosses à charbon font trop d’étincelles, faites-les contrôler par des spécialistes en électricité. Attention ! Seul un(e) spécialiste électricien(ne) est autorisé à remplacer les bros- ses à charbon.

Changer la chaîne et la lame La lame doit être renouvelée lorsque

la rainure de guidage est usée.

Lorsque la roue dentée droite de la lame est endommagée ou usée. Dans ce cas procédez comme dans le chapitre “Montage de la lame et de la chaîne de scie” ! Vérifi cation du graissage automatique de la chaîne Vérifi ez régulièrement le bon fonctionnement du graissage automatique de la chaîne, pour éviter les surchauff es et dommages inhérents de la lame et de la chaîne de scie. Pour ce faire, diri- gez la pointe de la lame vers une surface plane (planche, entame d’un arbre) et faites fonctionner la scie à chaîne. Si lors de cette opération une trace d’huile ap- paraît, le graissage automatique de la chaîne fonctionne parfaitement. Si aucune trace d’huile n’apparaît, veuillez consulter les indications du chapitre “Détection d’anomalies” ! Si ces indica- tions ne vous sont d’aucun secours, adressez- vous à notre service ou à un atelier équivalent qualifi e. Attention ! Ne touchez pas la surface. Respectez une distance de sécurité suffi sante (environ 20 cm). Aiguiser la chaîne de scie Réaliser un travail effi cace avec la scie à chaîne est possible uniquement avec une chaîne de scie en parfait état et aiguisée. Ceci réduit aussi consi- dérablement le danger d’un eff et de recul. La chaîne de scie peut être aiguisée chez chaque marchand spécialisé. N’essayez pas d’aiguiser vous-même la chaîne de scie si vous ne possé- dez pas l’outil approprié ou l’expérience néces- saire. Anl_HEKE_18_35_SPK7_Teil1.indb 41Anl_HEKE_18_35_SPK7_Teil1.indb 41 16.05.12 14:3116.05.12 14:31FRA

9.4 Commande de pièces de rechange :

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:

No. d’article de l’appareil

No. de pièce de rechange de la pièce requise Vous trouverez les prix et informations actuelles à l’adresse www.isc-gmbh.info

10. Consignes relatives à la

protection de l’environnement / élimination Une fois que l’appareil ne sert plus, disposez-en de manière conforme aux lois en vigueur. Ôtez le câble secteur pour éviter les abus. Ne jetez pas l’appareil dans une poubelle ménagère. Pour respecter la protection de l’environnement, donnez-le à un point de ramassage d’appareils électriques. Votre municipalité vous donnera volontiers les adresses compétentes et les heures d’ouverture. Donnez aussi les matériaux d’emballage et les accessoires usés

Entreposez l’appareil et ses accessoires dans un endroit sombre, sec et à l’abri du gel tout comme inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30 °C. Conservez l’outil électrique dans l’emballage d’origine. Anl_HEKE_18_35_SPK7_Teil1.indb 42Anl_HEKE_18_35_SPK7_Teil1.indb 42 16.05.12 14:3116.05.12 14:31FRA

12. Détection d’anomalies

Attention ! Avant de rechercher les anomalies, débranchez l’appareil. Le tableau suivant indique les symptômes d’anomalies et décrit ce que vous pouvez faire quand votre appareil ne fonctionne plus parfaitement. Si ceci ne vous aide pas à localiser et à éliminer le problème, adressez-vous à notre service-atelier. Origine Erreur Remède La scie à chaîne ne fonctionne pas - Déclenchement du frein d’eff et de recul - Pas d’alimentation électrique - Prise de courant défectueuse - Câble de rallonge endommagé - Fusible défectueux - Remettre le protège-main en positi-

- Vérifi er l’alimentation électrique - Essayer d’autres sources d’alimentation, le cas échéant changer - Vérifi er le câble, changer le cas échéant - Changer le fusible La scie à chaîne fonctionne de mani- ère intermittente - Câble d’alimentation endommagé - Contact externe vacillant - Contact interne vacillant - Bouton marche défectueux - Se rendre dans un atelier compé- tent - Se rendre dans un atelier compé- tent - Se rendre dans un atelier compé- tent - Se rendre dans un atelier compé- tent Chaîne de scie sèche - Pas d’huile dans le réservoir - Aération bouchée dans le bouchon du réservoir d’huile - Canal d’écoulement d’huile bouche - Remplir d’huile - Nettoyer le bouchon du réservoir d’huile - Déboucher le canal d’écoulement d’huile Frein de chaîne ne fonctionne pas - Problème avec le mécanisme de mise en marche au niveau du protège-main avant - Se rendre dans un atelier compé- tent Chaîne/Biellette chaude - Pas d’huile dans le réservoir - Aération bouchée dans le bouchon du réservoir d’huile - Canal d’écoulement d’huile bouche - Chaîne mousse - Remplir d’huile - Nettoyer le bouchon du réservoir d’huile - Déboucher le canal d’écoulement d’huile - Aiguiser la chaîne ou la changer La chaîne arrache, vibre ou ne scie pas correctement - Tension de chaîne trop détendue - Chaîne mousse - Chaîne usée - Les dents de la chaîne ne sont pas dans le bon sens - Régler la tension de chaîne - Aiguiser la chaîne ou la changer - Changer la chaîne - Remonter la chaîne de scie avec les dents dans la bonne direction. Anl_HEKE_18_35_SPK7_Teil1.indb 43Anl_HEKE_18_35_SPK7_Teil1.indb 43 16.05.12 14:3116.05.12 14:31FRA

Uniquement pour les pays de l’Union Européenne Ne jetez pas les outils électriques dans les ordures ménagères! Selon la norme européenne 2002/96/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respectueux de l’environnement. Possibilité de recyclage en alternative à la demande de renvoi : Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribu- er à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques. Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu. Sous réserve de modifi cations techniques

Le produit répond aux exigences de la norme EN 61000-3-11 et est soumis à des conditions de raccordement spéciales. Cela signifie qu’il est interdit de l‘utiliser sur un point de raccordement ar- bitraire.

L‘appareil peut entraîner des variations de tension passagères lorsque les conditions du réseau sont défavorables.

Le produit est exclusivement prévu pour l‘utilisation aux points de raccordement qui a) ne dépassent pas une impédance de réseau maximale autorisée Z sys = 0,25 + j0,25 Ω, ou b) qui ont une capacité de charge de courant permanent du réseau de 100 A au moins par phase.

En tant qu‘utilisateur, vous devez vous assurer, si nécessaire en consultant votre fournisseur d‘électricité locale, que le point de raccordement avec lequel vous voulez exploiter le produit, ré- pond à une des deux exigences a) ou b) citées. Anl_HEKE_18_35_SPK7_Teil1.indb 44Anl_HEKE_18_35_SPK7_Teil1.indb 44 16.05.12 14:3116.05.12 14:31FRA

Conditions de garantie La société iSC Gmbh ou le magasin de bricolage compétent garantit l‘élimination des défauts ou le remplacement de l‘appareil selon le plan qui suit, les droits de garantie légaux restent cependant in- changés. Catégorie Exemple Prestation de garantie Défauts de matériel ou de con- struction 24 mois Pièces d‘usure* lame, brosses à charbon 6 mois Matériel de consommation/ pièces de consommation* chaîne de tronçonneuse Garantie uniquement en cas de défaut immédiat (24h après l‘achat/sur présentation d‘une preuve d‘achat datée) Pièces manquantes 5 jours ouvrables *Pas obligatoirement compris dans la livraison ! En ce qui concerne les pièces d‘usure, les matériels de consommation et les pièces manquantes, la so- ciété iSC Gmbh ou le magasin de bricolage compétent garantit la réparation des défauts et la livraison complémentaire uniquement si les vices ont été déclarés dans un délai de 24h (matériel de consomma- tion), 5 jours ouvrables (pièces manquantes) ou 6 mois (pièces d‘usure) après l‘achat sur présentation d‘une preuve d‘achat datée. En cas de vices de matériel ou de construction, nous vous demandons, dans le cas où cela est pris en compte par la garantie, de nous rendre l‘appareil avec la carte de l‘appareil ci-jointe entièrement remp- lie. Il est important ce faisant de bien décrire l‘erreur. Répondez pour cela aux questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ? Décrivez ce défaut de fonctionnement. Anl_HEKE_18_35_SPK7_Teil1.indb 45Anl_HEKE_18_35_SPK7_Teil1.indb 45 16.05.12 14:3116.05.12 14:31FRA

Bon de garantie Chère Cliente, Cher Client, Nos produits sont soumis à un contrôle de qualité très strict. Si cet appareil devait toutefois ne pas fon- ctionner impeccablement, nous en serions désolés. Dans un tel cas, nous vous prions de bien vouloir prendre contact avec notre service après-vente à l‘adresse indiquée sur le bulletin de garantie ou vous adresser au marché de la construction le plus poche. Pour faire valoir une demande de garantie, ce qui suit est valable :

1. Les conditions de garantie règlent les prestations de garantie supplémentaires. Vos droits de garan-

tie légaux ne sont en rien altérés par la garantie présente. Notre prestation de garantie est gratuite.

2. La prestation de garantie s’applique exclusivement aux défauts occasionnés par des vices de fa-

brication ou de matériau et est limitée à l’élimination de ces défauts ou encore au remplacement de l’appareil. Veillez au fait que nos appareils, conformément à leur aff ectation, n’ont pas été con- struits pour être utilisés dans un environnement professionnel, industriel ou artisanal. Un contrat de garantie ne peut avoir lieu dès lors que l’appareil est utilisé à des activités dans des entreprises professionnelles, artisanales ou industrielles ou toute autre activité du même genre. Sont égale- ment exclus de notre garantie : les prestations de substitution de dommages dus aux transports, les dommages occasionnés par le non-respect des instructions de montage ou en raison d’une installation non conforme, du non-respect du mode d’emploi (comme par exemple le raccordement à une mauvaise tension réseau ou à un mauvais type de courant), les applications abusives ou non conformes (comme par exemple une surcharge de l’appareil ou encore l’emploi d’accessoires non homologués), le non-respect des prescriptions de maintenance et de sécurité, l’infi ltration de corps étrangers dans l’appareil (comme par exemple du sable, des pierres ou de la poussière), l’emploi de la force ou l’infl uence extérieure (comme par exemple les dommages dus à une chute), ainsi que l’usure normale conforme à l’utilisation. Ceci est particulièrement valable pour les accumulateurs pour lesquels nous off rons toutefois une période de garantie de 12 mois. Le droit à la garantie dis- paraît dès lors que des interventions ont lieu sur l’appareil.

3. Le délai de garantie s’élève à 5 ans et commence à la date de l’achat de l’appareil. Les demandes

de garanties doivent être présentées avant écoulement du délai de garantie, dans les deux se- maines suivant le moment auquel le défaut a été reconnu. Toute reconnaissance de demande de garantie après écoulement du délai de garantie est exclue. La réparation ou l’échange de l’appareil n’entraîne nullement une prolongation de la durée de garantie. Elle ne fait pas non plus commencer un nouveau délai de garantie, en raison de cette prestation, pour l’appareil ou pour toute autre pièce de rechange intégrée. Ceci est également valable lorsqu’un service après-vente sur place a été consulté.

4. Pour faire reconnaître votre demande de garantie, veuillez nous envoyer l’appareil défectueux fran-

co de port à l’adresse indiquée ci-dessous. Ajoutez à l’envoi l’original du bon d’achat ou de tout aut- re preuve de l’achat datée. Veuillez donc toujours bien conserver le bon d’achat en guise de preuve ! Décrivez la raison de la réclamation le plus précisément possible. Si le défaut de l’appareil est compris dans notre prestation de garantie, nous vous retournerons sans délai un appareil réparé ou encore un nouveau. Pour les pièces d‘usure/de consommation et les pièces manquantes, nous renvoyons aux restrictions de cette garantie conformément aux conditions de garantie de ce mode d‘emploi. Anl_HEKE_18_35_SPK7_Teil1.indb 46Anl_HEKE_18_35_SPK7_Teil1.indb 46 16.05.12 14:3116.05.12 14:31ITA
