AH4429 - Hotte AMICA - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Hotte décorative murale, puissance d'aspiration de 600 m³/h, éclairage LED, 3 niveaux de vitesse, filtre à graisse en aluminium.
Utilisation	Conçue pour éliminer les odeurs et les fumées de cuisson, installation murale au-dessus de la cuisinière.
Maintenance et réparation	Filtres à graisse lavables au lave-vaisselle, nettoyage régulier de la surface extérieure avec un chiffon doux.
Sécurité	Protection contre la surchauffe, conforme aux normes de sécurité électrique.
Informations générales	Dimensions : 90 cm de large, niveau sonore de 65 dB, garantie de 2 ans.

FOIRE AUX QUESTIONS - AH4429 AMICA

Comment nettoyer les filtres de la hotte AMICA AH4429 ?

Pour nettoyer les filtres, retirez-les de la hotte, puis plongez-les dans de l'eau chaude mélangée avec du savon doux. Laissez-les tremper pendant 15-30 minutes, puis frottez délicatement avec une brosse douce avant de rincer et de laisser sécher.

Pourquoi la lumière de ma hotte AMICA AH4429 ne s'allume-t-elle pas ?

Vérifiez d'abord si l'ampoule est grillée. Si c'est le cas, remplacez-la par une nouvelle ampoule compatible. Si l'ampoule est en bon état, vérifiez les connexions électriques et assurez-vous que la hotte est bien branchée.

La hotte AMICA AH4429 fait-elle trop de bruit ?

Un bruit excessif peut être dû à des filtres encrassés ou à un montage incorrect. Nettoyez ou remplacez les filtres et vérifiez que la hotte est correctement installée et fixée.

Comment régler la puissance d'aspiration de la hotte AMICA AH4429 ?

Utilisez le panneau de contrôle de la hotte pour ajuster la vitesse d'aspiration. Il y a généralement plusieurs niveaux de puissance que vous pouvez sélectionner selon vos besoins.

Que faire si la hotte AMICA AH4429 ne s'allume pas du tout ?

Vérifiez si la hotte est bien branchée à une prise électrique et si le disjoncteur n'a pas sauté. Si tout semble en ordre et qu'elle ne s'allume toujours pas, contactez le service client pour assistance.

La hotte AMICA AH4429 émet-elle des odeurs désagréables ?

Des odeurs désagréables peuvent provenir de filtres encrassés ou d'une mauvaise circulation de l'air. Nettoyez ou remplacez les filtres et assurez-vous que la hotte est correctement ventilée.

Comment installer la hotte AMICA AH4429 ?

Suivez les instructions fournies dans le manuel d'utilisateur. Assurez-vous de bien fixer la hotte au mur et de brancher les câbles électriques conformément aux directives de sécurité.

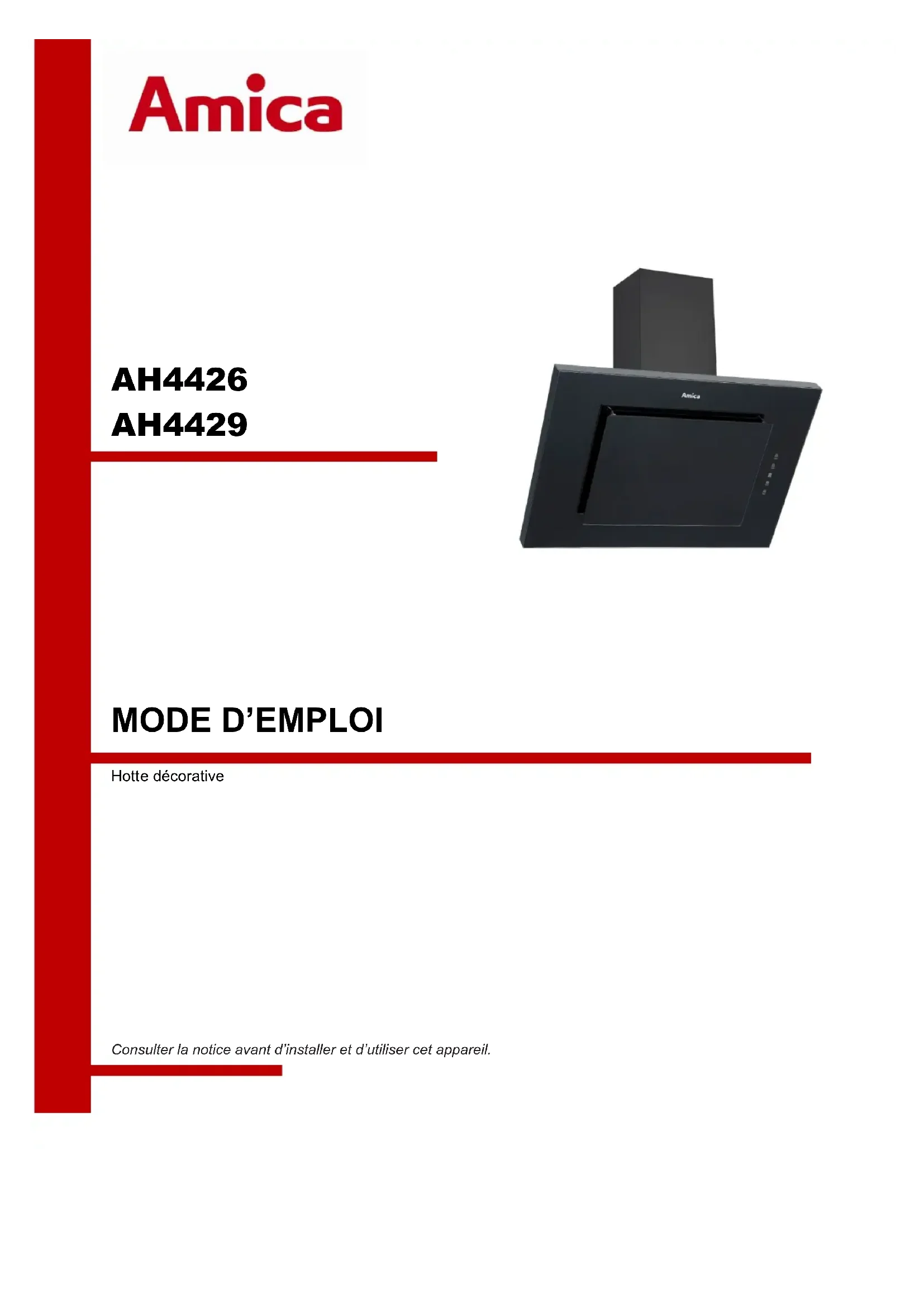

MODE D'EMPLOI AH4429 AMICA

Hott e décorative Consulter la notice avant d’installer et d’utiliser cet appareil.SOMMAIRE Présent ation de l’appareil Page 3

vertissements et conseils importants Page 4 Mode de fonctionnement Page 8 Installation Page 9 Utilisation Page 13 Entretien Page 14 Informations techniques Page 15 CARACTERISTIQUES TECHNIQUES Dimensions: 60cm x 35.9cm x 35.5+40 à 78 cm Max. Moteur : 220-240V 50Hz - 193W Débit max.: 599.2 m

/h （AH4429） 550 m3/h （AH4426） Niveau sonore max.: 70dB Diamètre de l’orifice d’extraction d’air: 150 mm Type d’ampoule: LED 2 x 1.5W Max. Déclaration du fabricant Le fabricant déclare par la présente que ce produit satisfait aux exigences des directives européennes suivantes :

• Directive basse tension (LVD) 2014/35/EU,

• Directive compatibilité électromagnétique (EMC) 2014/30/EU,

• Directive écoconception (ERP) 2009/125/CE.

• Directive RoHS 2011/65/CE Elle est ainsi marquée du symbole et est assortie d’une déclaration de conformité rendue accessible aux régulateurs de marché

1- Cheminée supérieure réglable en hauteur

2- Cheminée inférieure

5- Bandeau de commande

6- Couvercle d’accès aux filtres et moteur

Il est très important que cette notice soit gardée avec l’appareil pour toute nouvelle consultation. Si cet appareil devait être transféré à une autre personne, assurez-vous que la notice suive l’appareil de façon à ce que le nouvel utilisateur puisse être informé du fonctionnement de celui-ci. Ces avertissements sont donnés pour votre sécurité et celle d’autrui. Nous vous prions donc de les lire attentivement avant d’installer et d’utiliser votre hotte. En ce qui concerne les informations pour l’installation et les raccordements électriques, la manipulation, le nettoyage et la mise au rebut de l’appareil, référez-vous aux paragraphes ci-après de la notice. En ce qui concerne les informations pour la méthode de remplacement des lampes d'éclairage, référez-vous au paragraphe ci-après de la notice. Cet appareil est destiné à être utilisé dans des applications domestiques (cadre privé) mais pas dans les applications analogues telles que: - les coins cuisines réservés au personnel des magasins, bureaux et autres environnements professionnels

4- les fermes et l’utilisation par les clients des hôtels, motels

et autres environnements à caractère résidentiel - les environnements du type chambres d’hôtes - La restauration et autres applications similaires y compris la vente au détail Sécurité Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance. - Une ventilation convenable de la pièce doit être prévue lorsqu’une hotte de cuisine est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible. - Il y a risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions. - Ne pas flamber d'aliments sous la hotte de cuisine.

5- ATTENTION: Les parties accessibles de cet appareil peuvent

devenir chaudes lorsqu’il est utilisé avec des appareils de cuisson. - Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger. - Ne pas mettre en marche au moyen d'un programmateur, d'une minuterie, ou d'un système de commande à distance séparé ou tout autre dispositif qui met l’appareil sous tension automatiquement. - L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d’appareils utilisant du gaz ou un autre combustible. - La distance minimale entre la surface de la table de cuisson sur laquelle sont posés les ustensiles de cuisson et la partie la plus basse de la hotte aspirante doit être respectée (Si la hotte aspirante est placée au-dessus d’une table de cuisson au gaz, cette distance doit être de 65 cm au minimum). - Les réglementations concernant le rejet de l'air doivent être respectées. Dans certaines circonstances, les appareils électriques peuvent être dangereux. Ne vérifiez pas l’état des filtres quand la hotte aspirante est en fonctionnement. 6Ne touchez pas les ampoules pendant ou juste après l'utilisation. Veillez à ce qu’il n’y ait pas de flammes, car elles risquent d’endommager les filtres et d’engendrer un risque d’incendie. Surveillez constamment les aliments friture pour éviter que l'huile ne surchauffe et ne devienne dangereuse. Débranchez la fiche électrique de l’appareil avant toute opération d’entretien. - Faites attention lorsque la hotte aspirante est utilisée en même temps qu’une cheminée ou un brûleur ouvert utilisant l'air environnant et alimenté par une source d’énergie autre que l’électricité, car la hotte aspirante extrait l’air environnant nécessaire à la combustion par le brûleur ou la cheminée. - La pression négative dans l’environnement ne doit pas dépasser 4 Pa (4 x 10

bar). - Avertissement : Ne pas suivre les instructions pour l’installation des vis ou dispositifs de fixation peut entraîner des dangers électriques. 7MODE DE FONCTIONNEMENT : L’appareil a été conçu pour extraire l’air (l’air est aspiré et nettoyé par un filtre aluminium, puis il est rejeté à l’extérieur via un tuyau d’évacuation de 150 mm de diamètre (non fourni avec l’appareil)) ou recycler l’air (l’air est aspiré et nettoyé par un filtre carbone (non fourni avec cet appareil)). - Pour extraire l’air, votre hotte aspirante doit être installée comme ceci : - Pour recycler l’air, votre hotte aspirante doit être installée comme ceci :

TTENTION : Le filtre carbone et le tuyau d’évacuation ne sont pas fournis avec l’appareil. Contactez un distributeur local pour plus d’informations.

8INSTRUCTIONS D’INSTALLATION

La hotte aspirante doit être placée entre 65 et 75 cm au-dessus de la surface de la table de cuisson.

ant d’installer l’appareil, éteignez-le et débranchez-le de la prise électrique. Attention, cette notice indique la méthode pour installer la hotte sur un mur en béton. Pour la fixation murale utiliser des vis et des chevilles adaptées à votre mur. En cas de doute contacter votre magasin de bricolage ou un professionnel.

ésentez l’appareil pour marquer les emplacements des 4 trous à réaliser. Retirez-le et percez les trous nécessaires à la fixation. Insérez les chevilles fournies. Vissez les 2 vis fournies sur les trous supérieurs. Ins tallez le clapet anti retour comme montré ci-dessous.

xez le tuyau d’évacuation sur le clapet anti retour tel qu’illustré ci-dessous. Les deux extrémités du tuyau étirable sont différentes ; une extrémité porte l’indication «Φ153mm», raccordez-la à la hotte tel qu’illustré ci-dessous. Fixez-le à l’aide du collier de serrage fourni comme illustré ci-dessous. 4 x Chevilles 2 x Vis (4mm x 30mm) 9Accrochez l’appareil sur le mur grâce aux vis installées précédemment.

endre le tuyau d’évacuation étirable pour le raccorder à la bouche sortant vers l’extérieur ; serrez avec un collier. La chem inée extensible est en deux parties. Insérez la partie la plus étroite dans celle la plus large. Vissez la plaque I sur la partie la plus large avec les vis 4 mm x 8 mm et positionnez l’ensemble sur la hotte pour marquer les emplacements des trous à faire pour fixer la plaque I. Retirez le tout pour percer et cheviller. Remarque : Veillez à ne pas trop serrer les vis (4 mm x 8 mm). Un jeu d'1 mm est recommandé afin de pouvoir ajuster facilement la hauteur par la suite.

in de monter la cheminée sur le mur, servez-vous de celle-ci pour bien marquer la position des trous de montage. Percez quatre trous dans le mur et insérez les chevilles. 2 x Vis (4mm x 8mm) 2 x Chevilles 2 x Chevilles 10Met tez la cheminée sur le corps de la hotte aspirante ; fixez la « plaque I » sur les deux trous inférieurs du mur à l'aide de 2 vis (4 mm x 40 mm). Serrez les deux côtés de la cheminée sur la hotte avec 2 vis (4 mm x 8 mm). Fixez la « plaque II » sur les deux autres trous sur le mur à l'aide de 2 vis (4 mm x 40 mm).

rez la cheminée intérieure vers le haut et sécurisez-la sur la « plaque II » à l'aide de 2 vis (4 mm x 8 mm).

vrez le couvercle d’accès aux filtres et à l’aide de 2 vis (4 mm x 30 mm), vissez dans les deux trous à l’intérieur. Cette action permet de fixer et sécuriser la hotte

anchez la hotte, elle est prête à être utiliser en mode évacuation. 2 x Vis (4mm x 40mm) 2 x Vis (4mm x 40mm) 2 x Vis (4mm x 8mm) 2 x Vis (4mm x 8mm) 2 x Vis (4mm x 30mm) 11En mode recyclage d’air (sans évacuation extérieure) Le filtre à charbon actif fourni sert à piéger les odeurs. Il doit être changé tous les trois à six mois, en fonction de la fréquence d’utilisation de la hotte. La pr océdure d'installation du filtre à charbon actif est illustrée ci-dessous.

filtre en aluminium doit être préalablement retiré. Ouvrez doucement le couvercle, puis déverrouillez le filtre en aluminium et retirez-le.

filtre doit être positionné à la sortie de la hotte et fermement verrouillé afin de garantir l’étanchéité de l’ensemble Remarques : Assurez-vous que le filtre soit correctement verrouillé. Si tel n'est pas le cas, il peut se desserrer et présenter des risques.

installation du filtre à charbon actif entraîne une réduction de la puissance d’aspiration. ouvert fermé 12Bandeau de commandes

1. Appuyez sur la touche « Power », le bouton contrôle la mise en marche et l’arrêt de la

2. Chaque appuie sur la touche « Speed » permet de changer la vitesse de la hotte. La

séquence est mini/ moyen / maxi / mini / moyen…; et l’affichage à DEL indiquera 1-2-3-1-2… de manière circulaire.

3. Appuyez sur le bouton «Light» pour allumer ou éteindre la lumière sous la hotte. Veuillez

noter que la lampe n'est pas sous le contrôle du bouton marche / arrêt.

4. Lorsque la hotte fonctionne, si vous appuyez sur le bouton « Timer », la hotte passera à

l'état de fonctionnement programmé (le délai de marche automatique est de 9 minutes), et l'affichage à DEL indiquera « 9-8-7 » jusqu’à « 1 », lorsque « 1 » est indiqué, la hotte et la lampe s’éteignent automatiquement. Au cours du fonctionnement automatique, si la touche « Timer » est de nouveau activée la minuterie s’éteint.

CHANGER LES LAMPES D’ECLAIRAGE

• Les lampes doivent être remplacées par le fabricant, son service après vente ou des personnes qualifiées.

• Coupez toujours l'alimentation électrique avant toute opération sur l'appareil. Lorsque vous manipulez l'ampoule, assurez-vous qu'elle est complètement refroidie avant tout contact direct avec les mains.

• Lorsque vous manipulez des globes, tenez-les avec un chiffon ou des gants pour vous assurer que la transpiration n'entre pas en contact avec le globe, car cela pourrait réduire la durée de vie du globe. Les données ci-dessous sont uniquement destinées au professionnel intervenant sur l’appareil pour changer les lampes :

• Éteignez l'appareil et débranchez la fiche de prise de courant.

• Attendez que l'ampoule soit refroidie avant de la remplacer.

• Ouvrez le couvercle, sortir le filtre aluminium

• Appuyez sur les languettes métalliques de chaque côté de la lampe et déclipsez le module.

• Retirez la lampe LED avec précaution et remplacez-la par le même type et la même lampe LED (lampe LED 2 * 1.5W) 13• Le code ILCOS D pour cette lampe est : DSR-1.5/65-S-64

• Modules LED, auto-ballastés - lampe ronde

• Puissance maximale : 1.5 W

• Plage de tension : DC 12V

- Il est recommandé d’allumer l’appareil avant de commencer à cuisiner. - Il est recommandé de laisser l’appareil fonctionner 15 minutes après la fin de la cuisson. Avant de nettoyer ou d’entretenir l’appareil, débranchez-le du secteur. Vérifiez que l’appareil est débranché de la prise murale et que sa fiche est sortie de la prise. - Nettoyez toutes les surfaces extérieures et les boutons de contrôle de l’appareil avec une éponge ou un chi ffon doux et un peu de liquide vaisselle. Essuyez l’appareil avec un chiffon doux. - Utilisez uniquement un chiffon humide, car si de l’eau pénètre dans l’appareil, cela peut l’endommager. - N’utilisez pas de produit nettoyant contenant de l'acide, du solvant, du chlore ou de la soude. - N’utilisez pas de produit nettoyant abrasif, par exemple un nettoyant en poudre ou en crème, ni d’éponge abrasive, et n’utilisez pas de tampon à récurer ni d'éponge précédemment utilisée avec un produit nettoyant abrasif, car cela détériorera le matériau des surfaces de l’appareil. - Il est recommandé de changer régulièrement les filtres charbon au moins tous les 3 mois. - Le filtre aluminium récupère les graisses, les fumées et les poussières, il impacte donc directement l’efficacité de la hotte aspirante. S’il n’est pas nettoyé, les résidus de graisse (potentiellement inflammables) vont le boucher. Nettoyez-le avec un détergent ménager. Il est recommandé de nettoyer le filtre aluminium tous les mois. Il peut être nettoyé au lave-vaisselle. ATTENTION : Les filtres sales peuvent s’enflammer ! 14Informations technique concernant la hotte Symbole Valeur Unité Identification du modèle AMICA

AH4426 AH4429 Consommation d’énergie annuelle AEC hotte

kWh/a Facteur d’accroissement dans le temps

Classe d’efficacité fluidodynamique

Efficacité fluidodynamique FDE hotte

Classe d’efficacité énergétique

Indice d’efficacité énergétique IEE hotte

Débit d’air mesuré au point de rendement maximal

Pression d’air mesurée au point de rendement maximal

Puissance électrique à l’entrée mesurée au point de rendement maximal

Puissance nominale du système d’éclairage

Eclairement moyen du système d’éclairage sur la surface de cuisson

moyen 132 119 Lux Efficacité lumineuse

Lux/W Classe d’efficacité lumineuse

Efficacité de filtration des graisses GFE hotte

Classe d’efficacité de filtration des graisses

Débit d’air à la vitesse minimale

Débit d’air à la vitesse maximale

Emissions acoustiques de l’air pondérées de la valeur A

dB(A) Consommation d’énergie en mode «arrêt»

Produit Mise au rebut Cet appareil est marqué du symbole du tri sélectif relatif aux déchets d’équipements électriques et électroniques. Cela signifie que ce produit doit être pris en charge par un système de collecte sélectif conformément à la directive européenne 2012/19/EU afin de pouvoir soit être recyclé so it démantelé afin de réduire tout impact sur l’environnement. Pour plus de renseignements, vous pouvez contacter votre administration locale ou régionale. Les produits électroniques n’ayant pas fait l’objet d’un tri sélectif sont potentiellement dangereux pour l’environnement et la santé humaine en raison de la présence de substances dangereuses. Emballage Tous les éléments de l’emballage doivent être jetés séparément dans les poubelles de tri afin de faciliter et de participer au recyclage de ces emballages.
