Caractéristiques techniques	Hotte de cuisine AMICA AH6416, type murale, extraction d'air
Dimensions	Largeur : 60 cm, Profondeur : 50 cm, Hauteur : 70 cm
Débit d'air	Max 600 m³/h
Niveaux de puissance	3 niveaux de vitesse
Éclairage	Éclairage LED intégré
Filtre	Filtre à charbon et filtre à graisse lavable
Utilisation	Idéale pour éliminer les odeurs et les vapeurs de cuisson
Maintenance	Nettoyage régulier des filtres, remplacement du filtre à charbon selon l'utilisation
Sécurité	Protection contre les surchauffes, conforme aux normes de sécurité en vigueur
Informations générales	Garantie de 2 ans, installation par un professionnel recommandée

FOIRE AUX QUESTIONS - AH6416 AMICA

Comment nettoyer les filtres de la hotte AMICA AH6416?

Pour nettoyer les filtres, retirez-les de la hotte et plongez-les dans de l'eau chaude savonneuse pendant environ 15 minutes. Ensuite, rincez-les à l'eau claire et laissez-les sécher complètement avant de les remettre en place.

La hotte AMICA AH6416 ne s'allume pas, que faire?

Vérifiez d'abord si la hotte est correctement branchée à une prise de courant. Assurez-vous également que le fusible n'est pas grillé. Si le problème persiste, contactez le service après-vente.

Quel est le niveau sonore de la hotte AMICA AH6416?

La hotte AMICA AH6416 a un niveau sonore maximum de 65 dB, ce qui est relativement silencieux pour une hotte de cuisine.

Comment régler la vitesse de la hotte AMICA AH6416?

Utilisez le panneau de contrôle situé à l'avant de la hotte pour sélectionner la vitesse souhaitée. Il y a généralement trois niveaux de puissance à choisir.

Est-ce que la hotte AMICA AH6416 fonctionne en mode recyclage?

Oui, la hotte AMICA AH6416 peut fonctionner en mode recyclage. Assurez-vous d'installer un filtre à charbon si vous utilisez ce mode.

Quelle est la largeur de la hotte AMICA AH6416?

La hotte AMICA AH6416 a une largeur de 60 cm, ce qui est standard pour la plupart des cuisines.

Y a-t-il une garantie pour la hotte AMICA AH6416?

Oui, la hotte AMICA AH6416 est généralement fournie avec une garantie de 2 ans. Vérifiez votre manuel pour plus de détails.

Comment installer la hotte AMICA AH6416?

Suivez les instructions d'installation fournies dans le manuel. Assurez-vous de fixer la hotte à une hauteur appropriée au-dessus de la plaque de cuisson pour une efficacité optimale.

Comment remplacer l'ampoule de la hotte AMICA AH6416?

Pour remplacer l'ampoule, débranchez la hotte, retirez l'ampoule défectueuse et remplacez-la par une ampoule de même type et puissance. Rebranchez ensuite la hotte.

MODE D'EMPLOI AH6416 AMICA

HOTTE TRIOIR Consulter la notice avant d’installer et d’utiliser cet appareil. (05.2022/1) amica-group.fr

Présentation de l’appareil Page 2 Avertissements et conseils importants Page 3 Installation Page 7 Bandeau de commande Page 10 Entretien Page 12 Informations techniques Page 13

Déclaration du fabricant Le fabricant déclare par la présente que ce produit satisfait aux exigences des directives européennes suivantes : Directive basse tension (LVD) 2014/35/EU, Directive compatibilité électromagnétique (EMC) 2014/30/EU, Directive écoconception (ERP) 2009/125/CE. Directive RoHS 2011/65/CE Elle est ainsi marquée du symbole et est assortie d’une déclaration de conformité rendue accessible aux régulateurs de marché

Lumière Filtres Bandeau de commande

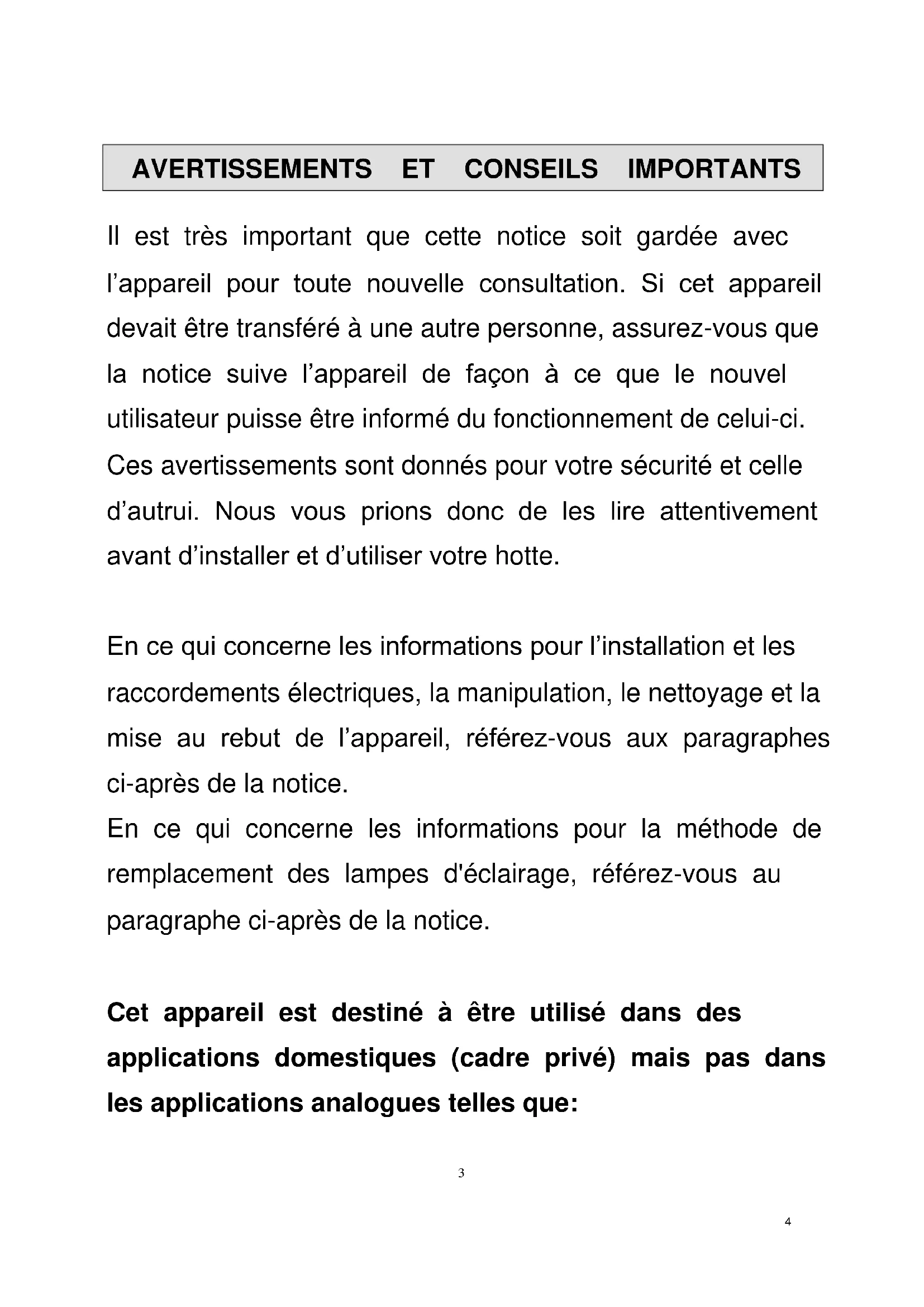

Il est très important que cette notice soit gardée avec l’appareil pour toute nouvelle consultation. Si cet appareil devait être transféré à une autre personne, assurez-vous que la notice suive l’appareil de façon à ce que le nouvel utilisateur puisse être informé du fonctionnement de celui-ci. Ces avertissements sont donnés pour votre sécurité et celle d’autrui. Nous vous prions donc de les lire attentivement avant d’installer et d’utiliser votre hotte. En ce qui concerne les informations pour l’installation et les raccordements électriques, la manipulation, le nettoyage et la mise au rebut de l’appareil, référez-vous aux paragraphes ci-après de la notice. En ce qui concerne les informations pour la méthode de remplacement des lampes d'éclairage, référez-vous au paragraphe ci-après de la notice. Cet appareil est destiné à être utilisé dans des applications domestiques (cadre privé) mais pas dans les applications analogues telles que:

- les coins cuisines réservés au personnel des magasins, bureaux et autres environnements professionnels - les fermes et l’utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel - les environnements du type chambres d’hôtes - La restauration et autres applications similaires y compris la vente au détail Sécurité Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance. - Une ventilation convenable de la pièce doit être prévue lorsqu’une hotte de cuisine est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible.

- Il y a risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions. - Ne pas flamber d'aliments sous la hotte de cuisine. - ATTENTION: Les parties accessibles de cet appareil peuvent devenir chaudes lorsqu’il est utilisé avec des appareils de cuisson. - Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger. - Ne pas mettre en marche au moyen d'un programmateur, d'une minuterie, ou d'un système de commande à distance séparé ou tout autre dispositif qui met l’appareil sous tension automatiquement. - L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d’appareils utilisant du gaz ou un autre combustible. - La distance minimale entre la surface de la table de cuisson sur laquelle sont posés les ustensiles de cuisson et la partie la plus basse de la hotte aspirante doit être respectée (Si la hotte aspirante est placée au-dessus d’une table de cuisson au gaz, cette distance doit être de 65 cm au minimum).

- Les réglementations concernant le rejet de l'air doivent être respectées. Dans certaines circonstances, les appareils électriques peuvent être dangereux. Ne vérifiez pas l’état des filtres quand la hotte aspirante est en fonctionnement. Ne touchez pas les ampoules pendant ou juste après l'utilisation. Veillez à ce qu’il n’y ait pas de flammes, car elles risquent d’endommager les filtres et d’engendrer un risque d’incendie. Surveillez constamment les aliments friture pour éviter que l'huile ne surchauffe et ne devienne dangereuse. Débranchez la fiche électrique de l’appareil avant toute opération d’entretien. - Faites attention lorsque la hotte aspirante est utilisée en même temps qu’une cheminée ou un brûleur ouvert utilisant l'air environnant et alimenté par une source d’énergie autre que l’électricité, car la hotte aspirante extrait l’air environnant nécessaire à la combustion par le brûleur ou la cheminée. - La pression négative dans l’environnement ne doit pas dépasser 4 Pa (4 x 10

- Avertissement : Ne pas suivre les instructions pour l’installation des vis ou dispositifs de fixation peut entraîner des dangers électriques. MODE DE FONCTIONNEMENT : L’appareil a été conçu pour extraire l’air (l’air est aspiré et nettoyé par un filtre aluminium, puis il est rejeté à l’extérieur via un tuyau d’évacuation de 150 mm de diamètre (non fourni avec l’appareil)) ou recycler l’air (l’air est aspiré et nettoyé par un filtre carbone (non fourni avec cet appareil)). - Pour extraire l’air, votre hotte aspirante doit être installée comme ceci : - Pour recycler l’air, votre hotte aspirante doit être installée comme ceci :

ATTENTION : Le filtre carbone et le tuyau d’évacuation ne sont pas fournis avec l’appareil. Contactez un distributeur local pour plus d’informations.

1. Déterminez l’emplacement des trous pour la fixation de la hotte.

2. Installez le support en forme de L sur le dessus de la hotte à l’aide

des deux vis (4mm x 10mm).

3. La hotte est fixée au mur au moyen de 4 vis (4 x 30 mm) avec chevilles appropriées.

Installer la hotte sur le mur à l’arrière de la hotte à l’aide de 2 vis (4mm x 30mm) avec chevilles appropriées installées. Fixez ensuite la hotte au mur à l’aide de 2 vis (4 x 30 mm) à travers le petit support en forme de L.

4. Fixez le clapet anti-retour sur la sortie d'air de la hotte.

Installation (montage dans un meuble)

1. Fixez le clapet anti-retour sur la sortie d'air de la hotte.

2- Installez la hotte dans le meuble à l'aide des 6 vis (4x35mm) et des rondelles plates.

S'il y a un écart entre le mur et la hotte, vous devez installer le support en forme de L au bas de la hotte à l'aide de deux vis (3 x 12 mm). L'installation du support en forme de L est facultative. Remarque : le tuyau d'évacuation n'est pas inclus dans le produit.

ATTENTION Pour des raisons de sécurité, veuillez utiliser uniquement la même taille de vis de fixation et d’installation recommandée dans ce manuel d'instructions. Le fait de ne pas installer les vis ou le dispositif de fixation conformément à ces instructions peut entraîner des risques électriques ou de chuttes Installer l’appareil pour recycler l’air S’il n’y a pas de sortie vers l’extérieur, n’installez pas le tuyau d’extraction d’air sur la sortie d’air (étape 3). Effectuez toutes les autres étapes d’installation indiquées au sous-chapitre « Installer l’appareil pour extraire l’air ». Après l’étape 5, installez les filtres charbon (non fournis) comme montré ci-dessous. Bandeau de commande Commutateurs

1. Insérez la fiche dans la prise.

2. Positionnez le commutateur ① sur , la lampe sera allumée ; positionnez le commutateur sur “0”, la

3. Positionnez le commutateur ② sur “I , II”, le moteur possède deux vitesses “basse, haute”, positionnez sur

“0”, le moteur sera éteint.

4. L'alimentation sera activée lorsque vous tirerez le panneau avant. Inversement, le courant sera

automatiquement déconnecté en poussant le panneau avant.

Pour accéder à la lampe, démontez le filtre métallique comme montré ci-dessous, Les lampes doivent être remplacées par le fabricant, son service après vente ou des personnes qualifiées. Coupez toujours l'alimentation électrique avant toute opération sur l'appareil. Lorsque vous manipulez l'ampoule, assurez-vous qu'elle est complètement refroidie avant tout contact direct avec les mains. Lorsque vous manipulez des globes, tenez-les avec un chiffon ou des gants pour vous assurer que la transpiration n'entre pas en contact avec le globe, car cela pourrait réduire la durée de vie du globe. Le code ILCOS D pour cette lampe est : DBS-2/65-H-120/33 Modules LED, auto-ballastés - lampe rectangulaire Puissance maximale : 2 W Plage de tension : 220-240V~50Hz Dimensions

- Il est recommandé d’allumer l’appareil avant de commencer à cuisiner. - Il est recommandé de laisser l’appareil fonctionner 15 minutes après la fin de la cuisson. Avant de nettoyer ou d’entretenir l’appareil, débranchez-le du secteur. Vérifiez que l’appareil est débranché de la prise murale et que sa fiche est sortie de la prise. - Nettoyez toutes les surfaces extérieures et les boutons de contrôle de l’appareil avec une éponge ou un chiffon doux et un peu de liquide vaisselle. Essuyez l’appareil avec un chiffon doux. - Utilisez uniquement un chiffon humide, car si de l’eau pénètre dans l’appareil, cela peut l’endommager. - N’utilisez pas de produit nettoyant contenant de l'acide, du solvant, du chlore ou de la soude. - N’utilisez pas de produit nettoyant abrasif, par exemple un nettoyant en poudre ou en crème, ni d’éponge abrasive, et n’utilisez pas de tampon à récurer ni d'éponge précédemment utilisée avec un produit nettoyant abrasif, car cela détériorera le matériau des surfaces de l’appareil. - Il est recommandé de changer régulièrement les filtres charbon au moins tous les 3 mois. - Le filtre aluminium récupère les graisses, les fumées et les poussières, il impacte donc directement l’efficacité de la hotte aspirante. S’il n’est pas nettoyé, les résidus de graisse (potentiellement inflammables) vont le boucher. Nettoyez-le avec un détergent ménager. Il est recommandé de nettoyer le filtre aluminium tous les mois. Il peut être nettoyé au lave-vaisselle. ATTENTION : Les filtres sales peuvent s’enflammer !

Informations technique concernant la hotte Symbole Valeur Unité Identification du modèle AMICA AH6416 Consommation d’énergie annuelle AEC hotte

kWh/a Facteur d’accroissement dans le temps

Classe d’efficacité fluidodynamique

Efficacité fluidodynamique FDE hotte

Classe d’efficacité énergétique

Indice d’efficacité énergétique IEE hotte

Débit d’air mesuré au point de rendement maximal

Pression d’air mesurée au point de rendement maximal

Puissance électrique à l’entrée mesurée au point de rendement maximal

Puissance nominale du système d’éclairage

Eclairement moyen du système d’éclairage sur la surface de cuisson

Lux Efficacité lumineuse

Lux/W Classe d’efficacité lumineuse

Efficacité de filtration des graisses GFE hotte

Classe d’efficacité de filtration des graisses

Débit d’air à la vitesse minimale

Débit d’air à la vitesse maximale

Emissions acoustiques de l’air pondérées de la valeur A

dB(A) Consommation d’énergie en mode «arrêt»

Les méthodes de mesures et de calcul du tableau ci-dessus ont été données conformément au règlement (EU) N°65/2014 &(EU) N°66/2014 de la commission. 14GARANTIE Réparations et pièces de rechange disponibles La garantie du fabricant est applicable pour cet appareil pendant une période de 2 ans. En cas de dysfonctionnement pendant cette période, toute demande de prise en charge doit être faite auprès du service après-vente de votre revendeur. Hors période de garantie, toute information concernant une demande de réparation ou la commande de pièces de rechange d'origine, pourra être obtenue en contactant votre revendeur. Conformément au règlement sur l’écoconception, les pièces de rechange seront disponibles pendant au moins 7 ans à compter de la date d’achat de votre appareil. La liste des pièces de rechange et la procédure de commande sont disponibles sur les sites web du fabricant. En cas de nécessité, veuillez contacter votre revendeur. RECYCLAGE Produit Mise au rebut Cet appareil est marqué du symbole du tri sélectif relatif aux déchets d’équipements électriques et électroniques. Cela signifie que ce produit doit être pris en charge par un système de collecte sélectif conformément à la directive européenne 2012/19/EU afin de pouvoir soit être recyclé soit démantelé afin de réduire tout impact sur l’environnement. Pour plus de renseignements, vous pouvez contacter votre administration locale ou régionale. Les produits électroniques n’ayant pas fait l’objet d’un tri sélectif sont potentiellement dangereux pour l’environnement et la santé humaine en raison de la présence de substances dangereuses. Emballage Tous les éléments de l’emballage doivent être jetés séparément dans les poubelles de tri afin de faciliter et de participer au recyclage de ces emballages.
