| Type de produit | Compteur d'énergie triphasé avec connexion Modbus |
| Marque | SolarEdge |
| Modèle | SEMTR3Y400VA (SE-MTR-3Y-400V-A) |
| Dimensions (H x L x P) | 75 x 138,6 x 35 mm |
| Poids | 0,2 kg |
| Tension nominale | 230/400 V (phase-neutre/phase-phase) |
| Fréquence | 45-65 Hz |
| Consommation électrique | 3 W (norm.) |
| Entrées transformateur de courant (TC) | 333 mV |
| Communication | RS485 half-duplex, 3 fils (A, B, GND) |
| Temps de réponse | ≤ 200 ms |
| Précision (5-100% du courant TC nominal) | ±1,0 % (avec ACT-0750) |
| Normes de précision | IEC 62053-21 Classe 1, IEC 62053-23 Classe 2 |
| Conformité sécurité | IEC 61010-1, UL 61010-1, CAN/CSA-C22.2 No. 61010-1-04 |
| Immunité | EN 61326, EN 61000-4-2 à -4-6 |
| Émissions | EN 55022 Classe B |
| Température de fonctionnement | -40 à +85 °C |
| Humidité relative | 5% à 90% jusqu'à 40°C, décroissant à 50% HR à 55°C (sans condensation) |
| Indice de protection | IP20 (intérieur uniquement) |
| Montage | Rail DIN ou montage en saillie |
| Garantie | 5 ans |
| Fonctions principales | Mesure précise de production/consommation, limitation d'exportation vers le réseau, compatible avec onduleurs SolarEdge |
| Entretien et nettoyage | Aucune pièce réparable par l'utilisateur ; nettoyer avec un chiffon doux et sec. Débrancher avant nettoyage. |
| Sécurité | Installation par un professionnel qualifié ; respecter les tensions maximales indiquées ; ne pas exposer à l'eau ou à l'humidité excessive. |
| Pièces détachées et réparabilité | Pas de pièces détachées disponibles ; en cas de panne, contacter le support SolarEdge. |
| Accessoires compatibles | Transformateurs de courant SE-CTML-0350-070, SE-ACT-0750-50/250, SE-CTS-2000-1000, CTB-4x4-... et SECT-FLX-250A-05 (à commander séparément) |
FOIRE AUX QUESTIONS - SEMTR3Y400VA SolarEdge
Comment installer le compteur SEMTR3Y400VA SolarEdge ?
Montez le compteur sur un rail DIN (ou en saillie) dans une armoire électrique intérieure. Connectez les transformateurs de courant (TC) sur les phases L1, L2, L3, puis raccordez les fils de tension phase-neutre et le câble RS485 (A, B, GND) vers l'onduleur SolarEdge. Respectez les schémas de la notice.
Quels transformateurs de courant utiliser avec ce compteur ?
SolarEdge recommande les modèles suivants : SE-CTML-0350-070 (70 A), SE-ACT-0750-50 (50 A), SE-ACT-0750-250 (250 A), SE-CTS-2000-1000 (1000 A), CTB-4x4-... (jusqu'à 3000 A) ou la bobine Rogowski SECT-FLX-250A-05 (250 A). Un TC par phase est nécessaire.
Quelle est l'adresse Modbus par défaut du compteur ?
L'adresse Modbus par défaut est 2. Elle peut éventuellement être modifiée via l'onduleur SolarEdge (consultez le guide de configuration).
Comment configurer la limitation d'exportation de production vers le réseau ?
La limitation d'exportation se configure directement depuis l'onduleur SolarEdge associé. Le compteur transmet les mesures de consommation et production ; l'onduleur ajuste la puissance exportée en fonction des consignes définies dans le portal de monitoring.
Le compteur est-il compatible avec une installation monophasée ?
Oui, le compteur supporte les réseaux monophasés (L/N/PE) et triphasés (L1/L2/L3/N/PE). En monophasé, branchez uniquement la phase concernée et le neutre.
Quelle est la précision de mesure du compteur ?
La précision est de ±1,0 % dans la plage de 5 à 100 % du courant nominal du TC, avec un facteur de puissance de 0,7 à 1 (à 25°C, utilisant le TC ACT-0750). Il répond aux normes IEC 62053-21 Classe 1 et IEC 62053-23 Classe 2.
Comment réinitialiser le compteur en cas de dysfonctionnement ?
Il n'existe pas de procédure de réinitialisation utilisateur. En cas de problème, vérifiez les connexions et l'alimentation. Si le défaut persiste, contactez le support SolarEdge.
Que faire si les LED de statut ne s'allument pas ?
Vérifiez que l'alimentation est correctement raccordée (phase-neutre). Assurez-vous que la tension est dans la plage nominale (230/400 V). Si les LED restent éteintes, le compteur est peut-être défectueux ; consultez un installateur qualifié.
Peut-on utiliser ce compteur en extérieur ?
Non, l'indice de protection est IP20, ce qui le destine à une utilisation en intérieur dans une armoire électrique sèche. Ne l'exposez pas à l'eau, à la poussière ou aux températures extrêmes hors de la plage -40 à +85 °C.
Où télécharger la notice complète du SolarEdge SEMTR3Y400VA ?
La notice est disponible gratuitement au format PDF sur notice-facile.com. Rendez-vous sur la page du produit SEMTR3Y400VA SolarEdge et cliquez sur 'Télécharger'.
Questions des utilisateurs sur SEMTR3Y400VA SolarEdge
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Compteur d'énergie au format PDF gratuitement ! Retrouvez votre notice SEMTR3Y400VA - SolarEdge et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SEMTR3Y400VA de la marque SolarEdge.

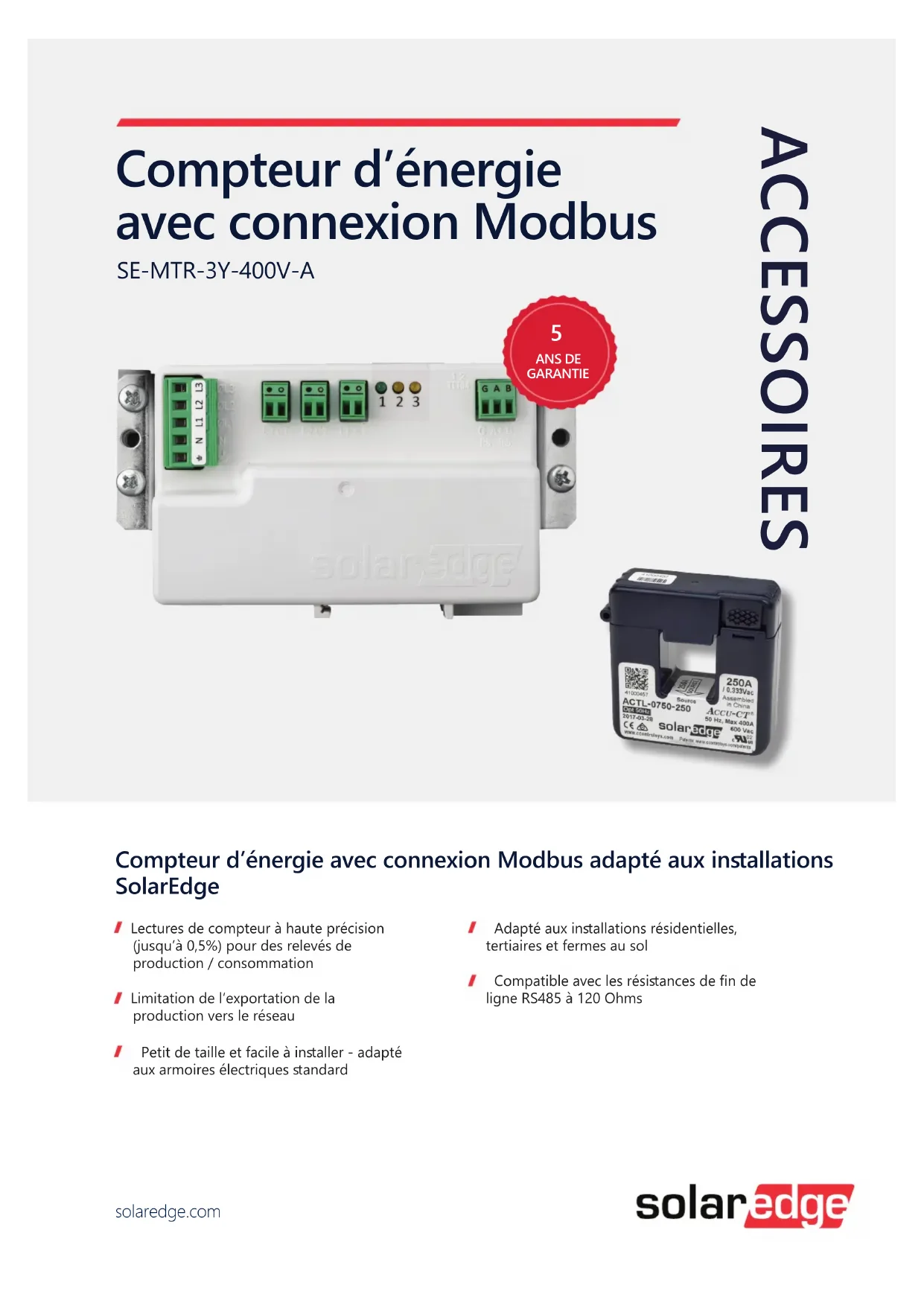

MODE D'EMPLOI SEMTR3Y400VA SolarEdge

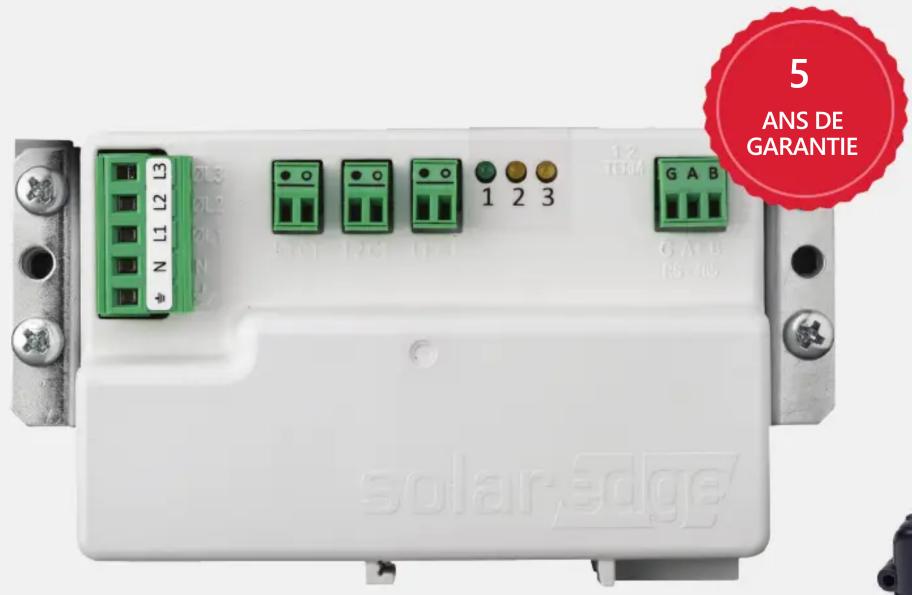

Compteur d'énergie avec connexion Modbus
SE-MTR-3Y-400V-A
Lectures de compteur à haute précision (jusqu'à 0,5%) pour des relevés de production / consommation
Limitation de l'exportation de la production vers le réseau
Petit de taille et facile à installer - adapté aux armoires électriques standard
Adapté aux installations résidentielles, tertiaires et fermes au sol
Compatible avec les résistances de fin de ligne RS485 à 120 Ohms
/ Compteur d'énergie avec connexion Modbus
SE-MTR-3Y-400V-A
LORS DE LA COMMANDE D'UN COMPTEUR, COMMANDEZ ÉGALEMENT LES TRANSFORMATEURS DE COURANT:

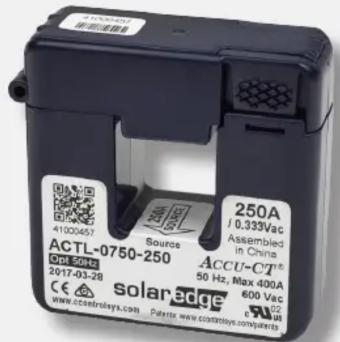

| MODELES DE TRANSFOR-MATEUR DE COURANT(1) | COURANT NOMINAL RMS (A) | DIMENSIONS INTERNES (A X B) / EXTERNES (C X D) |
| SE-CTML-0350-070 70 9 x 8,9 mm / 42,4 x 30,5 mm | ||
| SE-ACT-0750-50 50 | 20 x 20 mm / 61 x 60,4 mm SE-ACT-07 | |
| SE-ACT-0750-250 250 | ||
| SE-CTS-2000-1000 1000 50,8 x 50,8 mm / 121 x 127 mm | ||
| CTB-4x4-3000 1200 102 x 102 mm / 158 x 168 mm | ||
| CTB-4x4-2000 2000 102 x 102 mm / 158 x 168 mm | ||
| CTB-4x4.5-1200 3000 102 x 114 mm / 171 x 168 mm | ||
| SECT-FLX-250A-05(2) | 250 diamètre | 80 mm |
(1) Un transformateur de courant par phase - Pour d'autres valeurs nominales, veuillez contacter SolarEdge
(2) La bobine de Rogowski TC est livrée par 5 dans une boîte. L'alimentation électrique du circuit d'intégration doit être achetée séparément.


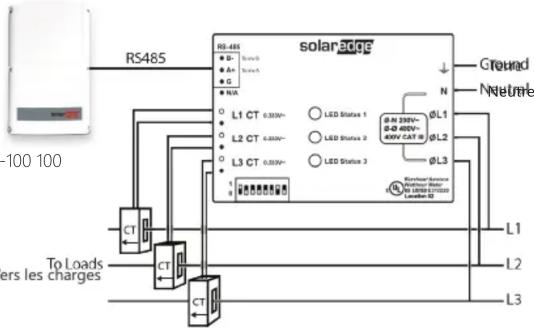

RS485 L1 CT 0.035V~ L2 CT 0.035V~ L3 CT 0.035V~ L1 CT 0.035V~ L2 CT 0.035V~ L3 CT 0.035V~ solaredge Ground Netrate L1 L2 L3 L1 L2 L3 To Loads ers les charges CT CT CT G N/A LED Status 1 LED Status 2 LED Status 3 @ N 239V~ @ D 480V~ @ PV CAT 9 @ L1 @ L2 @ L3 Renewable System Renewable State To Load 16:000 Load 12Dimensions du transformateur de courant


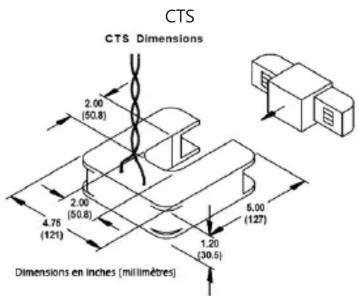

CTS CTS Dimensions 2.00 (50.8) 2.00 (50.8) 4.75 (121) 6.00 (127) 1.20 (39.5) Dimensions en inches (millimètres)
