MODE D'EMPLOI MTR2403PC1DAMW SolarEdge

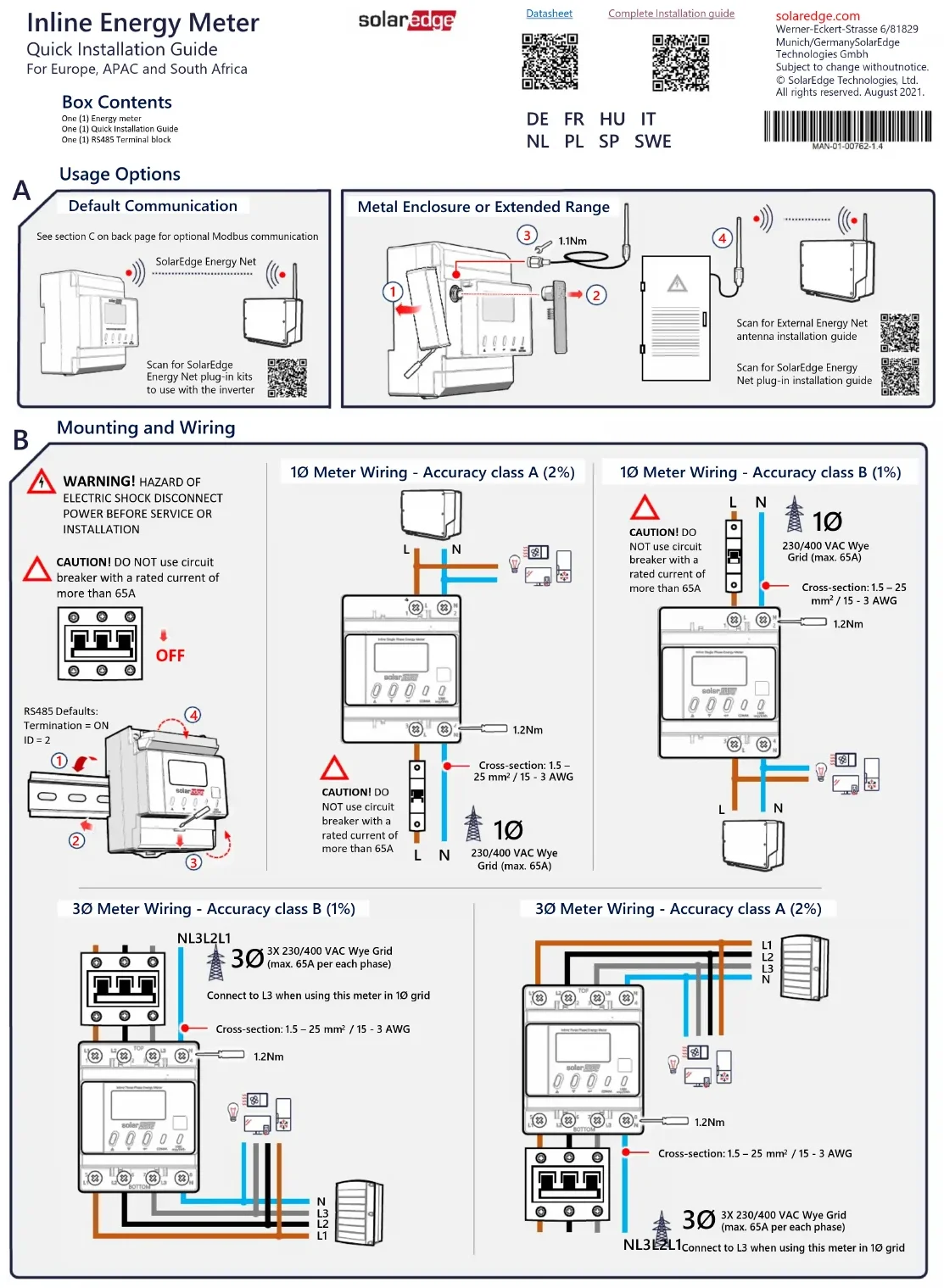

Compteur d'énergie traversant

Guide d'installation rapide

Pour l'Europe, la région Asie Pacifique et l'Afrique du Sud

Contenu de l'emballage

Un (1) compteur d'énergie

Un (1) Guide d'installation rapide

Un (1) bornler RS485

Fiche techniques

Guide d'installation complet

solaredge.com

Werner-Eckert-Strasse 6/81829

Sous réserve de modification sans

préavis.

Tous droits réservés. Août 2021

MAN-01-00762-1.4
A
Options d'utilisation
Communication par défaut

Voir la section C au dos pour la communication Modbus en option

SolarEdge Energy Net

Scannez pour voir les kits Energy Net Plug-in utilisables avec l'onduleur

Boîtier en métal ou plage étendue

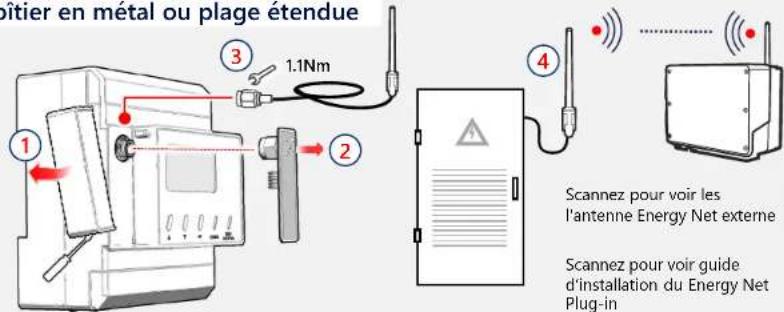

Obitier en métal ou plage étendue 1.1Nm 2 3 4 Scannez pour voir les l'antenne Energy Net externe Scannez pour voir guide d'installation du Energy Net Plug-in

B

Montage et câblage

AVERTISSEMENT! RISQUE DE CHOC ÉLECTRIQUE : DÉBRANCHER AVANT MAINTENANCE OU INSTALLATION

MISE EN GARDE! NE PAS utiliser de disjoncteur présentant un courant nominal supérieur à 65A

OFF

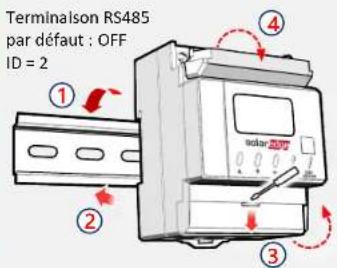

Terminalison RS485 par défaut : OFF ID = 2

Câblage 10 - Précision du compteur de classe A (2 %)

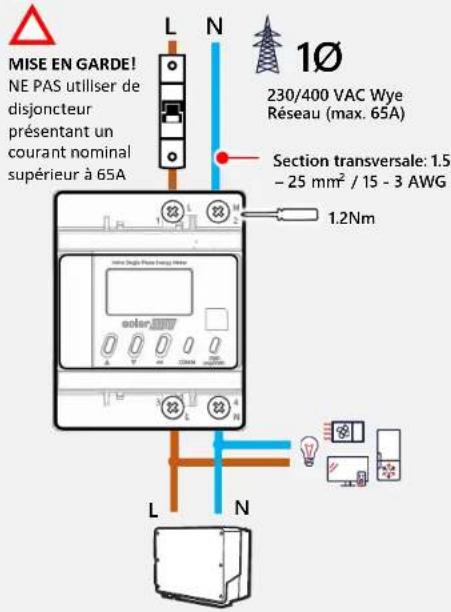

MISE EN GARDE! NE PAS utiliser de disjoncteur présentant un courant nominal (max. 65A) Section transversale: 1.5 - 25 mm² / 15 - 3 AWG 1.2Nm 10 230/400 VAC Wye Réseau (max. 65A)

Câblage 10 - Précision du compteur de classe B (1 %)

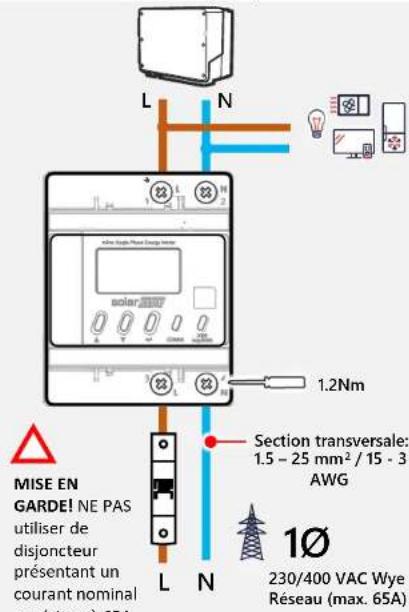

MISE EN GARDE! NE PAS utiliser de disjoncteur présentant un courant nominal supérieur à 65A L N 10 230/400 VAC Wye Réseau (max. 65A) Section transversale: 1.5 - 25 mm² / 15 - 3 AWG 1.2Nm L N

Câblage 30 - Précision du compteur de classe B (1 %)

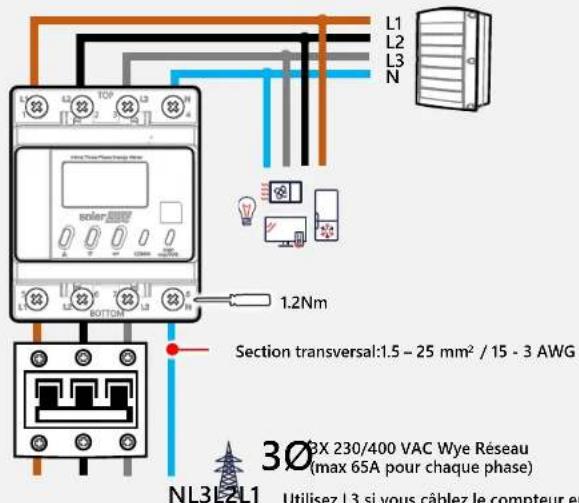

NL3L2L1 30 Φ 3X 230/400 VAC Wye Réseau (max 65A pour chaque phase) Utilisez L3 si vous câblez le compteur en monophasé Section transversale: 1.5 - 25 mm² / 15 - 3 AWG 1.2Nm N L3 L2 L1

Câblage 30 - Précision du compteur de classe A (2 %)

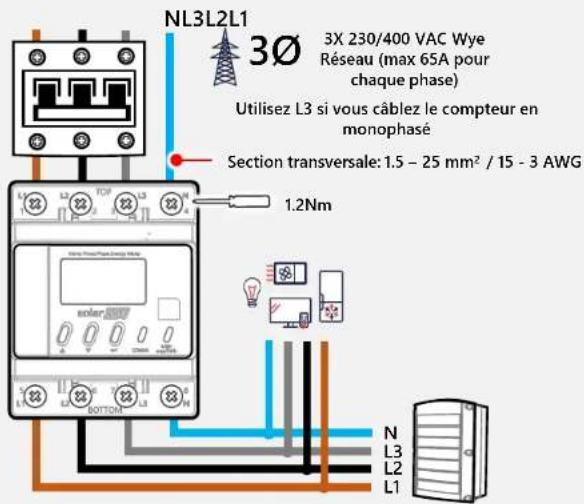

L1 L2 L3 N L1 L2 L3 TOP SOLVER BOTTOM 1.2Nm Section transversal:1.5 - 25 mm² / 15 - 3 AWG 30 GX 230/400 VAC Wye Réseau ( max 65A pour chaque phase ) NL3L2L1 Utilisez L3 si vous câblez le compteur en

Connexion Modbus en option (facultatif en cas d'utilisation de la communication EnergyNet)

C

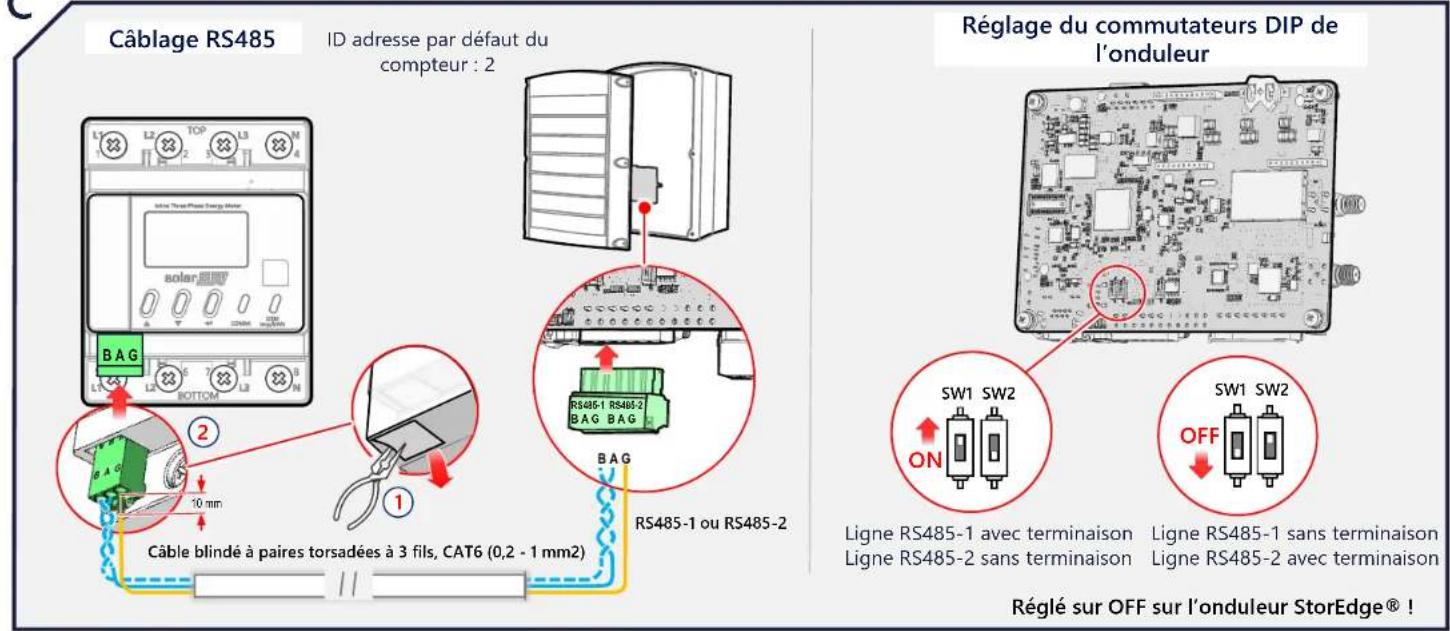

Câblage RS485 ID adresse par défaut du compteur : 2 RS485-1 ou RS485-2 Réglage du commutateurs DIP de l'onduleur Ligne RS485-1 avec terminaison Ligne RS485-2 sans terminaison Ligne RS485-1 sans terminaison Ligne RS485-2 avec terminaison Régé sur OFF sur l'onduleur StorEdge® !


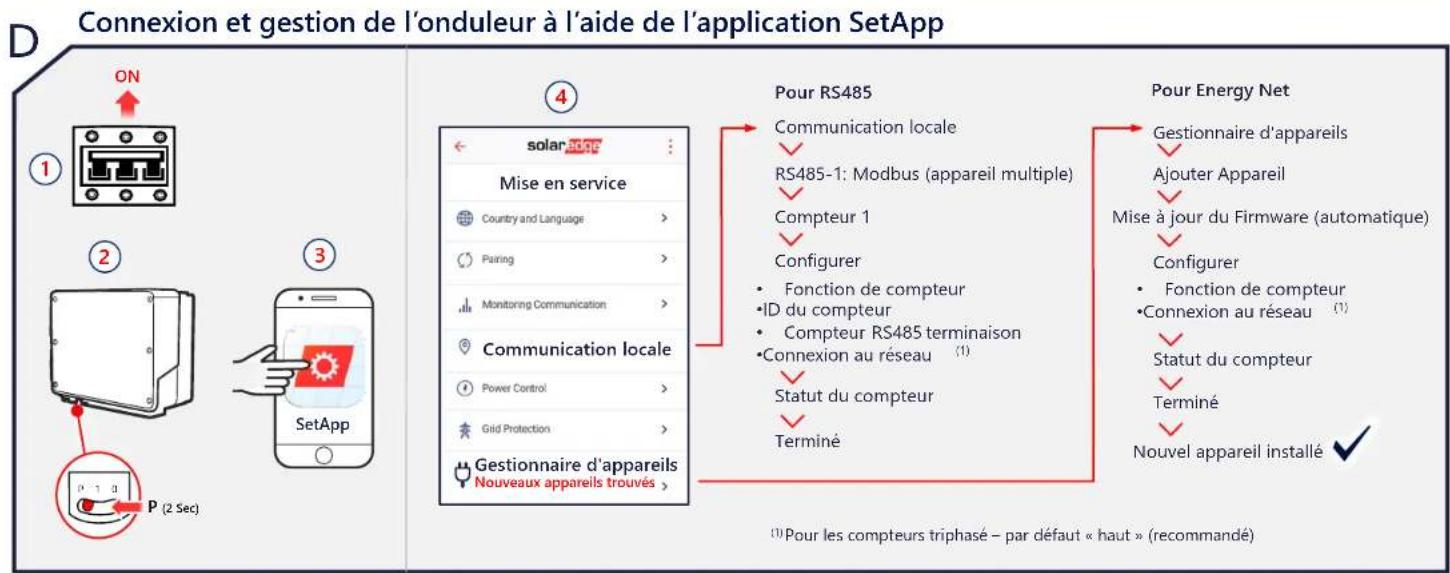

    A["Connexion et gestion de l'onduleur à l'aide de l'application SetApp"] --> B["1 ON"]
    B --> C["2 Mise en service"]
    C --> D["3 Mise en service"]
    D --> E["4 Pour RS485"]
    E --> F["Pour Energy Net"]
    F --> G["1 Pour les compteurs triphasé – par défaut « haut » (recommandé)"]
    style A fill:#f9f,stroke:#333
    style B fill:#ccf,stroke:#333
    style C fill:#cfc,stroke:#333
    style D fill:#fcc,stroke:#333
    style E fill:#ffc,stroke:#333
    style F fill:#fcc,stroke:#333


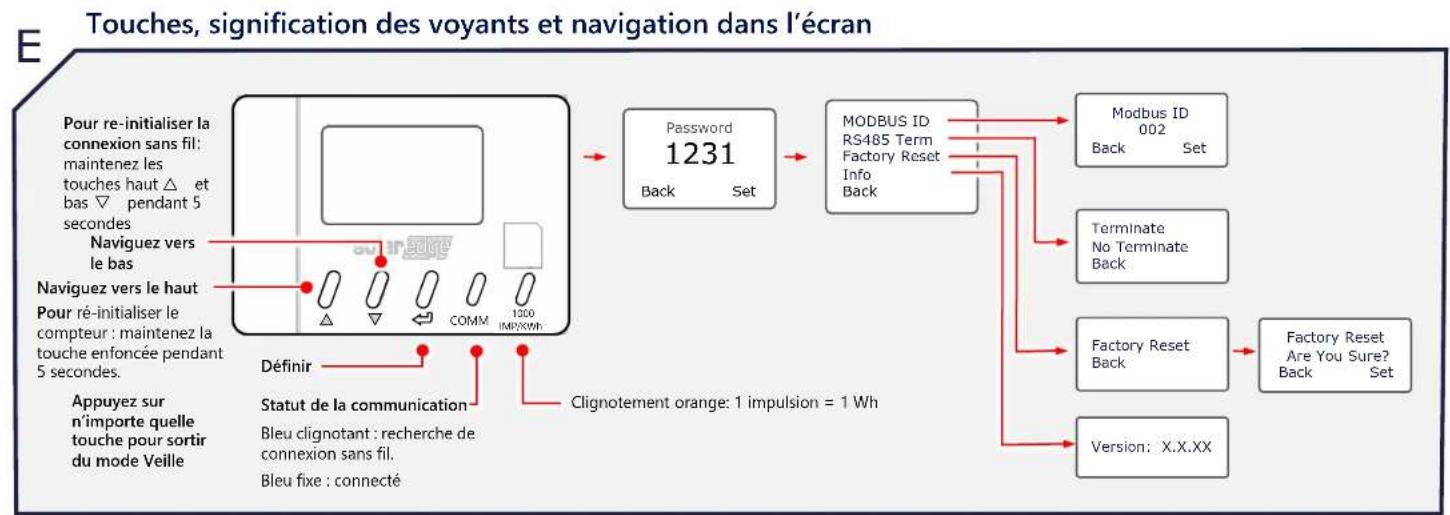

    A["Pour re-initialiser la connexion sans fil: maintenez les touches haut △ et bas ▽ pendant 5 secondes"] --> B["Naviguez vers le bas"]
    C["Pour ré-initialiser le compteur : maintenez la touche enfoncée pendant 5 secondes"] --> D["Naviguez vers le haut"]
    D --> E["Appuyez sur n'importe quelle touche pour sortir du mode Veille"]
    B --> F["Password 1231"]
    D --> G["Définir"]
    F --> H["Modbus ID RS485 Term Factory Reset Info Back"]
    G --> I["Modbus ID 002 Back Set"]
    H --> J["Factory Reset Back"]
    I --> K["Factory Reset Are You Sure? Back Set"]
    J --> L["Version: X.X.XX"]
    K --> M["Clignotement orange: 1 impulsion = 1 Wh"]
    style A fill:#f9f,stroke:#333
    style C fill:#f9f,stroke:#333
    style D fill:#f9f,stroke:#333
    style F fill:#ccf,stroke:#333
    style H fill:#ccf,stroke:#333
    style I fill:#ccf,stroke:#333
    style J fill:#ccf,stroke:#333
    style K fill:#ccf,stroke:#333
    style L fill:#ccf,stroke:#333

Inline energiamérő

Un (1) bloque de terminales RS485

Hoja de datos
