Cube 2.0 - Chargeur de piles Absima - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chargeur de piles
Marque	Absima
Modèle	Cube 2.0
Tension d'entrée	230 V
Types de piles compatibles	LiPo/LiFe (2 à 3 éléments) et NiMH/NiCd (1 à 8 éléments)
Courant de charge	1 A, 3 A, 5 A (max. 50 W)
Courant d'équilibrage	350 mAh
Connecteur d'équilibrage	XH(R) 2S/3S
Dimensions (L x l x h)	110 x 109 x 49 mm
Poids	490 g
Indicateur d'état	LED : rouge (charge en cours, type LiPo), orange (LiFe), verte (NiMH/NiCd ou charge terminée)
Sélecteurs	Sélecteur de type de pile (LiPo/LiFe ou NiMH/NiCd), sélecteur de courant (1A/3A/5A)
Protections	LED clignotante en cas d'erreur ou de batterie défectueuse
Âge recommandé	14 ans et plus, sous surveillance d'un adulte
Garantie	24 mois à compter de la date d'achat
Conformité	CE, directives 2004/108/EC
Accessoires inclus	Câble d'alimentation, câble de charge avec connecteurs
Nettoyage	Essuyer avec un chiffon sec et propre

FOIRE AUX QUESTIONS - Cube 2.0 Absima

Quels types de piles puis-je charger avec le Cube 2.0 ?

Le chargeur prend en charge les batteries LiPo/LiFe de 2 à 3 éléments et les batteries NiMH/NiCd de 1 à 8 éléments.

Comment sélectionner le courant de charge ?

Utilisez le sélecteur coulissant sur le chargeur pour choisir entre 1A, 3A ou 5A. Respectez toujours le courant maximal autorisé par le fabricant de la batterie.

Que signifie la LED qui clignote ?

Une LED rouge clignotante indique une erreur : vérifiez les réglages et les connexions. Si le problème persiste, la batterie est peut-être endommagée et ne doit plus être utilisée.

Puis-je charger une batterie NiMH et LiPo en même temps ?

Non, le chargeur ne peut charger qu'une seule batterie à la fois. Sélectionnez le type de pile approprié avec le commutateur avant de brancher la batterie.

Comment brancher une batterie LiPo ?

Branchez d'abord le connecteur d'équilibrage (balance) sur le chargeur, puis le câble de charge principal. Respectez la polarité (+/-). Pour les LiPo, l'ordre est important.

Quelle est la puissance maximale de charge ?

La puissance maximale est de 50 W. Le courant de charge maximum est de 5A, mais la puissance limite peut réduire le courant si la tension de la batterie est élevée.

Que faire si la LED ne s'allume pas après branchement ?

Vérifiez que le chargeur est correctement branché sur une prise secteur 230V. Si la LED reste éteinte, essayez une autre prise. Si rien ne se passe, contactez le service après-vente.

Le chargeur est-il compatible avec les batteries 1S ?

Non, pour les LiPo/LiFe, le chargeur nécessite au moins 2 éléments (2S). Pour les NiMH/NiCd, une seule pile (1S) est acceptée.

Puis-je utiliser le chargeur avec une batterie de voiture ?

Non, ce chargeur est conçu pour les batteries de modélisme (LiPo, LiFe, NiMH, NiCd) et non pour les batteries de voiture (plomb-acide).

Comment nettoyer le chargeur ?

Débranchez le chargeur et essuyez-le avec un chiffon sec et propre. N'utilisez pas de produits liquides ou abrasifs.

MODE D'EMPLOI Cube 2.0 Absima

Merci d'avoir acheté cet article ABSIMA. Ce manuel fait partie du produit. Le non-respect du mode d'emploi et des consignes de sécurité entraîne l'annulation de la garantie.

Limite d'âge : 14 ans et plus (sous la surveillance d'un adulte)

Conservez ces instructions dans un endroit sûr pour référence ultérieure et pour distribution éventuelle.

Conditions de garantie :

Nous garantissons que ce produit est exempt de défauts de fabrication et d'assemblage pour une période de 24 mois à compter de la date d'achat. La garantie ne s'applique qu'aux défauts matériels ou opérationnels existants au moment de l'achat.

En cas de défaut pendant la période de garantie, veuillez apporter l'article à votre magasin conseil avec la preuve d'achat.

ABSIMA garantit que, pendant cette période, le produit sera réparé ou remplacé gratuitement si les défauts constatés proviennent bien d'un dysfonctionnement de fabrication et non d'utilisation. Les pièces neuves ou reconditionnées peuvent être utilisées dans le cadre de la garantie. Les pièces réparées sont garanties pour le reste de la période de garantie originale. Les réparations effectuées après la période de garantie seront facturées.

Cette garantie ne couvre pas les dommages ou les pertes consécutives résultant d'une mauvaise utilisation, d'une modification ou du non-respect des procédures décrites dans ce manuel. Les raisons suivantes ne constituent pas une réclamation au titre de la garantie :

• Non-respect des consignes de sécurité ou des instructions d'utilisation
- Manipulation incorrecte du produit (mauvaise utilisation, spécifications extérieures, etc.)
- Non-respect des réglages pour un fonctionnement correct (connexions incorrectes, installation incorrecte, mise en service incorrecte, etc.).
- Surcharge ou surchauffe
• Utilisation dans des conditions inadéquates (dommages ou rouille dus à la pluie, à l'humidité, etc.)
- Entretien inadéquat (saleté, etc.)
- Ouverture de l'appareil et modifications apportées par l'utilisateur (modification des connexions d'origine, des câbles, des composants, etc.)
- Réparations non effectuées par le personnel de service autorisé d'ABSIMA
• Frais de transport et d'expédition

Déclaration de conformité :

Numéro d'article: 4000033

Le produit ci-dessus déclaré remplit toutes les conditions techniques en accord avec la réglementation européenne en vigueur pour ce produit décrite dans les directives 2004/108/EC

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2:1997+A1:2001+A2:2008

EN61000-3-2:2014

EN61000-3-3:2013

ABSIMA GmbH

La déclaration de conformité originale peut être téléchargée en cliquant sur le lien suivant : http://www.absima.com/index.php/downloads/erklaerungen/

Instructions legales concernant l'elimination des dechets d'equipments electiques et electroniques DEEE dans la communaute europeenne :

Signification des symboles sur le produit, l'emballage ou le mode d'emploi : Les appareils électriques sont des matériaux recyclables et ne doivent pas être jetés avec les déchets ménagers.

Veuillez retourner ces produits au point de collecte approprié. L'élimination appropriée de ce produit protège l'environnement et prévient d'éventuels effets nocifs sur les personnes et l'environnement. Des informations plus détaillées sur le point de collecte peuvent être obtenues auprès de votre administration locale ou de l'organisme responsable de l'élimination des déchets.

Spécifications :

o Type de pile :	LiPo/LiFe (2 à 3 piles) et NiMH/NiCd (1 à 8 piles)
o Courant de charge :	1/3/5 A (max. 50W)
o Tension d'entrée : 230V
o Système de connecteurs d'équilibrage (2S/3S) :	XH(R)
o Courant d'équilibre :	350mAh
o Dimensions (L/l/h) :	110 x 109 x 49 mm
o Poids :	490 g

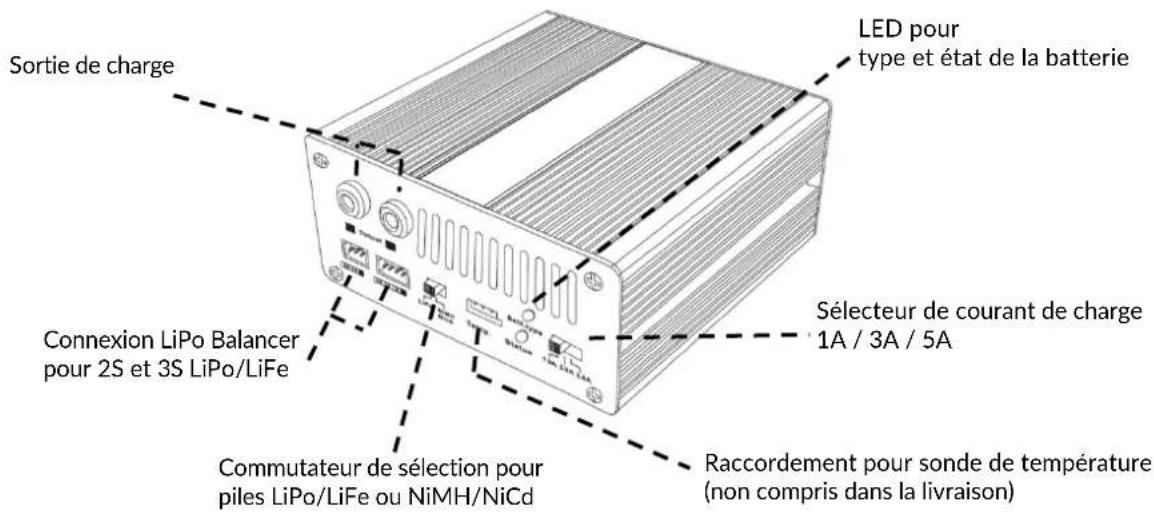

Sortie de charge LED pour type et état de la batterie Connexion LiPo Balancer pour 2S et 3S LiPo/LiFe Sélecteur de courant de charge 1A / 3A / 5A Commutateur de sélection pour piles LiPo/LiFe ou NiMH/NiCd Raccordement pour sonde de température (non compris dans la livraison)

Manuel d'instruction :

• Veuillez brancher le chargeur sur une prise secteur 230V. La LED d'état s'allume en vert.
• Utilisez le commutateur coulissant pour sélectionner le type de batterie (LiPo, Li-Fe ou NiMH/NiCd).

o "Li-Po" pour une batterie rechargeable Li-Po/LiFe de 1 à 3 éléments
o "NiMH/NiCd" pour une batterie rechargeable NiMH/NiCd de 1 à 8 éléments

• La LED confirme le type de batterie sélectionné comme suit :

o Batterie LiPo = LED rouge
o Batterie LiFe = LED orange
o Batterie NiMH/NiCd = LED verte

- Sélectionner le courant de charge approprié à l'aide de l'interrupteur coulissant 1A, 3A ou 5A.

Notre recommandation :
ATTENTION : Il est impératif de respecter le courant de charge maximum autorisé par le fabricant de la batterie !

Courant de charge	NiMH/NiCd	LiPo/LiFe
1A	jusqu'à 1000mAh	jusqu'à 2000mAh
3A	1000 bis 2000mAh	2000 – 4000mAh
5A	à partir de 2000mAh	à partir de 4000mAh

• Branchez la fiche de la batterie sur le chargeur (pour les batteries LiPo, toujours brancher la fiche de l'équilibreur en premier !) Respecter la polarité (code couleur + / -).
  • La LED ROUGE s'allume pendant le processus de charge.
  • Lorsque la charge est terminée, la LED VERT s'allume à nouveau.
• Si la DEL ROUGE clignote, vérifiez que tous les réglages sont corrects et que tous les câbles (câble de charge, câble d'équilibrage) sont correctement connectés. Si la LED clignote malgré tout, la batterie semble endommagée et ne doit plus jamais être utilisée. Dans ce cas, mettez la batterie au rebut de façon appropriée.
  • Retirez la batterie du chargeur lorsque la charge est terminée.
