Type de produit	Chargeur/balanceur pour maquettisme
Marque	Absima
Modèle	APC1
Dimensions	130 x 115 x 61 mm
Poids	380 g
Tension d'alimentation AC	100-230 V
Tension d'alimentation DC	11.0-18.0 V
Puissance de charge	80 W
Puissance de décharge	5 W
Courant de charge max	10.0 A
Courant de décharge max	2.0 A
Courant d'équilibrage	400 mA/cellule
Types de batteries compatibles	LiPo, Li-ion, LiFe, LiHV, NiMH, NiCd, Pb
Nombre de cellules Lithium	1 à 6
Nombre d'éléments NiMH/NiCd	1 à 15
Tension batterie Plomb	2 à 24 V
Affichage	Écran LCD rétroéclairé
Fonctions principales	Charge, décharge, stockage, équilibrage, cycle, alimentation stabilisée, mesure tension et résistance interne
Protections	Inversion polarité, court-circuit, surtension, sous-tension, surtempérature, temporisation
Connectivité	Port USB pour mise à jour firmware, connecteur sonde de température
Garantie	2 ans
Certification	CE
Entretien	Nettoyer avec un chiffon sec, éviter l'humidité et la poussière
Réparabilité	Pièces détachées disponibles auprès du fabricant

FOIRE AUX QUESTIONS - APC1 Absima

Comment brancher correctement la batterie au chargeur APC1 ?

Connectez d'abord le chargeur à l'alimentation secteur. Branchez ensuite le cordon d'équilibrage sur le connecteur Balance du chargeur, puis la batterie sur ce cordon. Enfin, raccordez le câble principal (+/-) entre le chargeur et la batterie. Sélectionnez le programme adapté et lancez la charge. Ne jamais brancher la batterie avant d'avoir allumé le chargeur.

Puis-je charger des batteries LiPo avec ce chargeur ?

Oui, l'APC1 supporte les batteries LiPo, Li-ion, LiFe et LiHV de 1 à 6 cellules. Utilisez le programme LiPo et réglez le nombre de cellules correctement. Le chargeur détecte les cellules via le connecteur d'équilibrage.

Comment utiliser le mode Stockage pour une batterie LiPo ?

Sélectionnez le programme Lithium, puis le mode Storage. Le chargeur ajustera automatiquement la tension de chaque cellule à 3,85 V (LiPo/LiHV). Le connecteur d'équilibrage doit être branché. Ce mode évite la détérioration de la batterie lors de longues périodes sans utilisation.

Que signifie le message d'erreur REVERSE POLARITY ?

Ce message indique que les câbles de la batterie sont inversés (positif sur négatif). Coupez immédiatement l'alimentation, inversez les connexions et redémarrez. Ne jamais charger avec une polarité inversée.

Quel courant de charge utiliser pour une batterie NiMH ?

Le courant de charge recommandé dépend de la capacité de la batterie. En mode Automatique, le chargeur détecte le courant optimal. En mode Manuel, réglez un courant inférieur à 2C (par exemple 1 A pour 1000 mAh). Consultez les recommandations du fabricant de votre batterie.

Comment mettre à jour le firmware du chargeur APC1 ?

Connectez le chargeur à un ordinateur via le port micro-USB situé sur le côté (port 11). Téléchargez le dernier firmware sur le site d'Absima. Utilisez un logiciel de mise à jour fourni par le fabricant. Ne pas débrancher pendant la mise à jour.

Puis-je utiliser le chargeur comme alimentation stabilisée ?

Oui, l'APC1 dispose d'un mode Power Supply (alimentation stabilisée) réglable de 3,0 V à 24,0 V. Sélectionnez le programme correspondant dans le menu principal et réglez la tension et le courant souhaités.

Que faire si la batterie chauffe anormalement pendant la charge ?

Arrêtez immédiatement la charge en appuyant sur le bouton START. Débranchez la batterie et laissez-la refroidir dans un endroit sûr. Vérifiez les réglages et l'état de la batterie. Si le gonflement persiste, ne plus utiliser la batterie.

Comment mesurer la résistance interne d'une batterie ?

Dans le menu principal, sélectionnez Battery IR. Branchez la batterie (avec le connecteur d'équilibrage pour les Lithium). Le chargeur affiche la résistance interne de chaque cellule. Des valeurs élevées indiquent une batterie vieillissante.

Quels sont les gestes de sécurité essentiels ?

Ne jamais laisser le chargeur sans surveillance. Utilisez un extincteur à proximité. Chargez sur une surface incombustible. Vérifiez l'état des câbles avant chaque utilisation. Ne chargez jamais une batterie endommagée ou humide. Respectez les limites de courant et de tension.

MODE D'EMPLOI APC1 Absima

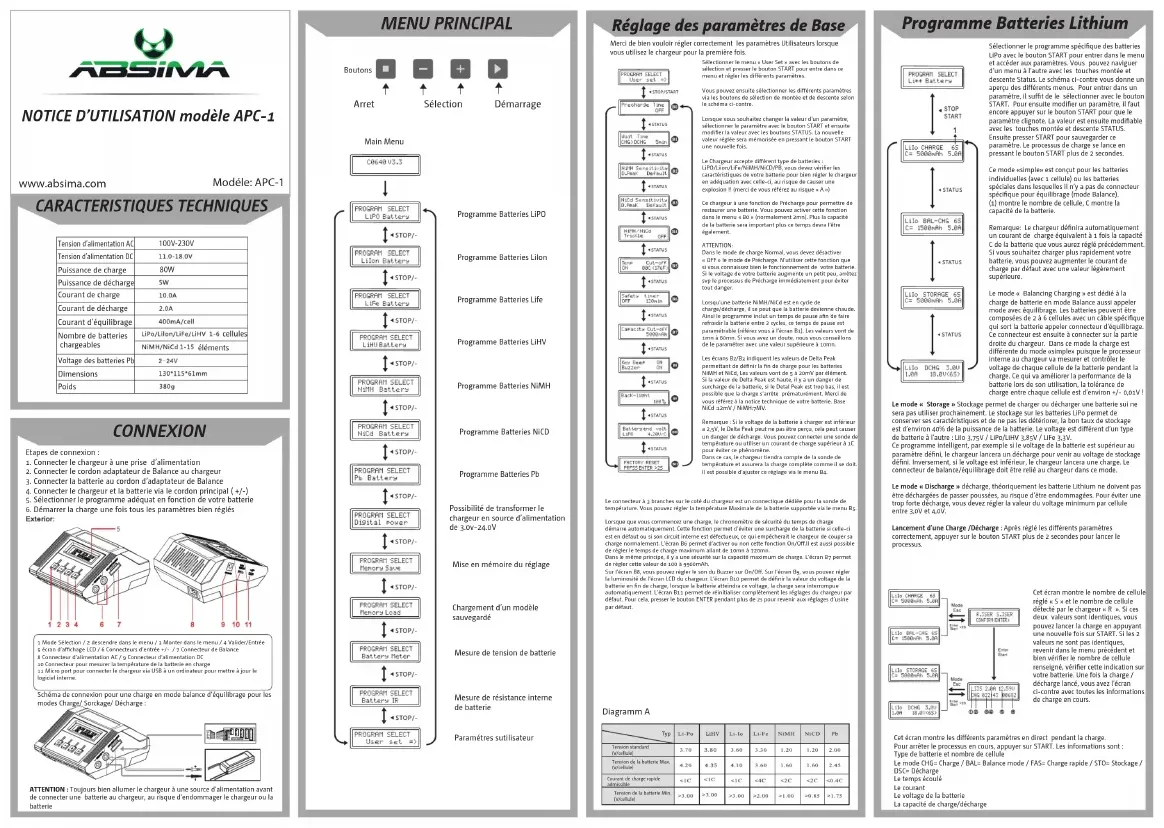

NOTICE D'UTILISATION modèle APC-1

www.absima.com

Modèle: APC-1

CARACTERISTIQUES TECHNIQUES

Tension d'alimentation AC	100V-230V
Tension d'alimentation DC	11.0-18.0V
Puissance de charge	80W
Puissance de décharge	5W
Courant de charge	10.0A
Courant de décharge	2.0A
Courant d'équilibrage	400mA/cell
Nombre de batteries chargeables	LiPo/Lilon/Life/LiHV 1-6 cellules
	NiMH/NiCd 1-15 éléments
Voltage des batteries Pb	2 -24V
Dimensions	130*115*61mm
Poids	380g

CONNEXION

Etapes de connexion :

1. Connecter le chargeur à une prise d'alimentation

2. Connecter le cordon adaptateur de Balance au chargeur

3. Connecter la batterie au cordon d'adaptateur de Balance

4. Connecter le chargeur et la batterie via le cordon principal (+/-)

5. Selectionner le programme adequat en fonction de votre batterie

6. Demallier la charge une fois tous les paramètres bien règles Exterior:

1 Mode Sélection / 2 descendre dans le menu / 3 Monter dans le menu / 4 Valider/Entrée 5 écran d'affichage LCD / 6 Connecteurs d'entrée +/- / 7 Connecteur de Balance 8 Connecteur d'alimentation AC / 9 Connecteur d'alimentation DC

10 Connecteur pour mesurer la température de la batterie en charge 11 Micro port pour connecter le chargeur via USB à un ordinateur pour mettre à jour le logiciel interne.

Schéma de connexion pour une charge en mode balance d'équilibrage pour les modes Charge/ Sorckage/ Décharge :

ATTENTION : Toujours bien allumer le chargeur à une source d'alimentation avant de connecter une batterie au chargeur, au risque d'endommager le chargeur ou la batterie

MENU PRINCIPAL

Boutor

S

1

-

+

-

▶

1

ct

[Non-Text]

[Non-Text]

[Non-Text]

-

cfc

tion

[Non-Text]

Bemanage

Programme Batteries LiPO

Programme Batteries Lilon

Programme Batteries Life

Possibilité de transformer le chargeur en source d'alimentation de 3.0V-24.0V

Mise en mémoire du réglage

Chargement d'un modèle sauvegardé

Mesure de tension de batterie

Mesure de résistance interne de batterie

Paramètres sutilisateur

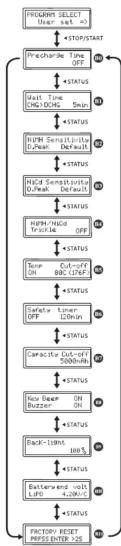

Réglage des paramètres de Base

Merci de bien vouloir régler correctement les paramètres Utilisateurs lorsque vous utilisez le chargeur pour la première fois.

Sélectionner le menu « User Set » avec les boutons de sélection et presser le bouton START pour entre dans ce menu et régler les différents paramètres.

Vous pouvez ensuite sélectionner les différents paramètres via les boutons de sélection de montée et de descente selon le schéma ci-contre.

Lorsque vous souhaitez changer la valeur d'un paramètre, sélectionner le paramètre avec le bouton START et ensuite modifier la valeur avec les boutons STATUS. La nouvelle valeur réglée sera mémorisée en pressant le bouton START une nouvelle fois.

Le Chargeur accepte diffèrent type de batteries : LiPO/Liion/LiFe/NiMH/NiCD/PB, vous devez vérifier les caractéristiques de votre batterie pour bien régler le chargeur en adéquation avec celle-ci, au risque de causer une explosion II (merci de vous référez au risque « A »).

Ce chargeur à une fonction de Précharge pour permettre de restaurer une batterie. Vous pouvez activer cette fonction dans le menu « Bo » (normalement zmn). Plus la capacité de la batterie sera important plus ce temps devra l'être également.

ATTENTION:

Dans le mode de charge Normal, vous devez désactiver « OFF » le mode de Précharge. N'utiliser cette fonction que si vous connaissez bien le fonctionnement de votre batterie. Si le voltage de votre batterie augmente un petit peu, arrêtez svp le processus de Précharge immédiatement pour éviter tout danger.

Lorsqu'une batterie NiMH/NiCd est en cycle de charge/décharge, il se peut que la batterie devienne chaude. Ainsi le programme inclut un temps de pause afin de faire refroidir la batterie entre 2 cycles, ce temps de pause est paramétrable (référez vous à l'écran B1). Les valeurs vont de 1mn à 60mn. Si vous avez un doute, nous vous conseillons de le paramétrer avec une valeur supérieure à 10mn.

Les écrans Bz/B3 indiquent les valeurs de Delta Peak permettant de définir la fin de charge pour les batteries NiMH et NiCd, Les valeurs vont de 5 à 20mV par élément. Si la valeur de Delta Peak est haute, il y a un danger de surcharge de la batterie, si le Detal Peak est trop bas, il est possible que la charge s'arrête prématurément. Merci de vous référez à la notice technique de votre batterie. Base NiCd :12mV / NiMH:7MV.

Remarque : Si le voltage de la batterie à charger est inférieur à 2,5V, le Delta Peak peut ne pas être perçu, cela peut causer un danger de décharge. Vous pouvez connecter une sonde de température ou utiliser un courant de charge supérieur à 1°C pour éviter ce phénomène.

Dans ce cas, le chargeur tiendra compte de la sonde de température et assurera la charge complète comme il se doit. Il est possible d'ajuster ce réglage via le menu B4.

Le connecteur à 3 branches sur le coté du chargeur est un connectique dédiée pour la sonde de température. Vous pouvez régler la température Maximale de la batterie supportée via le menu Bs

Lorsque que vous commencez une charge, le chronomètre de sécurité du temps de charge démarre automatiquement. Cette fonction permet d'éviter une surcharge de la batterie si celle-ci est en défaut ou si son circuit interne est défectueux, ce qui empêcherait le chargeur de couper sa charge normalement. L'écran B6 permet d'activer ou non cette fonction On/Off.II est aussi possible de régler le temps de charge maximum allant de 10mn à 720mn.

Dans le même principe, il y a une sécurité de régler cette valeur de 100 à 9900mAh.

Sur l'écran B8, vous pouvez régler le son du Buzzer sur On/Off. Sur l'écran B9, vous pouvez régler la luminosité de l'écran LCD du chargeur. L'écran B10 permet de définir la valeur du voltage de la batterie en fin de charge, lorsque la batterie atteindre ce voltage, la charge sera interrompue automatiquement. L'écran B11 permet de réinitialiser complètement les réglages du chargeur par défaut. Pour cela, presser le bouton ENTER pendant plus de 2s pour revenir aux réglages d'usine par défaut.

Diagramm A

Typ	Li-Po	LiHV	Li-Io	Li-Fe	NiMH	NiCD	Pb
Tension standard (V/cellule)	3.70	3.80	3.60	3.30	1.20	1.20	2.00
Tension de la batterie Max. (V/cellule)	4.20	4.35	4.10	3.60	1.60	1.60	2.45
Courant de charge rapide admissible	<1C	<1C	<1C	<4C	<2C	<2C	<0.4C
Tension de la batterie Min. (V/cellule)	>3.00	>3.00	>3.00	>2.00	>1.00	>0.85	>1.75

Programme Batteries Lithium

Sélectionner le programme spécifique des batteries LiPo avec le bouton START pour entrer dans le menu et accéder aux paramètres. Vous pouvez naviguer à la vente de l'activité de la vente, il faut descente Status. Le schéma c-contre vous donne un aperçu des différents menus. Pour entrer dans un paramètre, il suffit de le sélectionner avec le bouton START pour entrer dans un centre d'avant, il faut encore approuyer sur le bouton START pour que le paramètre clignote. La valeur est ensuite modifiable avec les touches montée et descente STATUS. Ensuite presser START pour sauvegarder ce nombre de la vente, il faut d'avant en pressant le bouton START plus 2 secondes. Ce mode «simple» est conçut pour les batteries individuelles (avec 1 cellule) ou les batteries spéciales dans lesquelles II n'y a pas de connecteur spécifique pour équilibrage (mode Balance). (1) montre le nombre de cellule, C montre la vente de la vente,

Remarque: Le chargeur définira automatiquement un courant de charge équivalent à 1 fois la capacité C de la batterie que vous aurez réglé précédemment. Si vous souhaitez charger plus rapidement votre batterie, vous pouvez augmenter le courant de charge par défaut avec une valeur légèrement supérieure.

Le mode « Balancing Charging » est dédié à la charge de batterie en mode Balance aussi appeler mode avec équilibrage. Les batteries peuvent être composées de 2 à 6 cellules avec un câble spécifique qui sort la batterie appeler connecteur d'équilibrage. Ce connecteur est ensuite à connecter sur la partie droite du chargeur. Dans ce mode la charge est différente du mode «simple» puisque le processeur interne au chargeur va mesurer et contrôler le voltage de chaque cellule de la batterie pendant la charge. Ce qui va améliorer la performance de la batterie lors de son utilisation, la tolérance de charge entre chaque cellule est d'environ +/- 0,01V!

Le mode « Storage » Stockage permet de charger ou décharger une batterie sui ne sera pas utiliser prochainement. Le stockage sur les batteries LiPo permet de conserver ses caractéristiques et de ne pas les détériorer, la bon taux de stockage est d'environ 40% de la puissance de la batterie. Le voltage est différent d'un type de batterie à l'autre : Lilo 3,75V / LiPo/LiHV 3,85V / LiFe 3,3V. Ce programme intelligent, par exemple si le voltage de la batterie est supérieur au paramètre défini, le chargeur lancera un décharge pour venir au voltage de stockage défini. Inversement, si le voltage est inférieur, le chargeur lancera une charge. Le connecteur de balance/équilibrage doit être relié au chargeur dans ce mode.

Le mode « Discharge » décharge, théoriquement les batterie Lithium ne doivent pas être déchargées de passer poussées, au risque d'être endommagées. Pour éviter une trop forte décharge, vous devez régler la valeur du voltage minimum par cellule entre 3,0V et 4,0V.

Lancement d'une Charge /Décharge : Après réglé les différents paramètres correctement, appuyer sur le bouton START plus de 2 secondes pour lancer le processus.

Cet écran montre le nombre de cellule réglé « S » et le nombre de cellule détecté par le chargeur « R ». Si ces deux valeurs sont identiques, vous pouvez lancer la charge en appuyant une nouvelle fois sur START. Si les 2 valeurs ne sont pas identiques, revenir dans le menu précédent et bien vérifier le nombre de cellule renseigné, vérifier cette indication sur votre batterie. Une fois la charge / décharge lancé, vous avez l'écran ci-contre avec toutes les informations de charge en cours.

Cet écran montre les différents paramètres en direct pendant la charge. Pour arrêter le processus en cours, appuyer sur START. Les informations sont : Type de batterie et nombre de cellule Le mode CHG= Charge / BAL= Balance mode / FAS= Charge rapide / STO= Stockage / DSC= Décharge Le temps écoulé Le courant Le voltage de la batterie La capacité de charge/décharge

Programme Batteries NiMH/NiCd

Sélectionner le programme spécifique des batteries NIH avec le bouton START pour entrant dans le menu et acceller aux paramètres. Vors le plus à la vente de les touches et limites de descente. Les chéima ci-contre vous donne un aperçu des différents opérations. Le plus est une force de la vente de la sélectionner avec le bouton START. Pour ensuite modifier un paramètre, il faut encore appuyer sur le bouton START pour que le plus à la vente de la vente de la vente de la vente de la vente montée et descente STATUS. Ensuite presser START pour sauvegarant ce paramètre. Le processu de charge se lance en pressant le bouton START plus de 2 seconds. Depuis le menu NIH ou NiGD, les fonctionnalités sont identiques. Les techniques est cette contrôle. Par défaut le mode CHARGE est réglé en LACTION AUT. Dans ce mode + AUT + vous avez juste à létrig le courant maximum admissible par votre batterie pour éviter tout dommage. Parfois certaines les techniques d'interne et les passifs de la vente de la vente et basient d'un courant de charge plus important, le processuer le détectera automatiquement. Dans le mode de charge x MAN + la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de l'entre. L'entre le command est une force de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente d'entre. L'entre le command est une force de la vente d'entre. L'entre le command est une force d'entre. L'entre le command est une force d'entre. L'entre le command est une force d'entre. L'entre le command est une force d'entre. L'entre le command est une force d'entre. L'entre le command est une force d'entre. L'entre le command est une force d'entre. L'entre le command est une force d'entre. L'entre le command est une force d'entre.

C. Séquence du cycle D. Nombre de cycle
Le mode « Discharge » décharge. Le courant de décharge peut aller de 0,1A à 2,0A et une fin de voltage entre 1,0V et 24,0V. La fonctionnalité est similaire aux batteries LiPo. Le voltage final d'une batterie NiMH est 1,0V par élément et pour un NiCd de 0,85V par élément. Suivez les recommandations du fabricant de votre batterie.
Le mode « CYCLE » mode EV peut réaliser entre 1 et 6 cycles de DCHG/CHG ou CHG/DCHG en continue. Attention a bien définir les paramètres au risque d'endommager votre batterie définitivement ! Pour bien définir les paramètres, veuillez bien suivre les instructions précédentes des menus CHG/DCHG.

RUSH CHARGE BVL. CUR LDITION 1,00 RUSH DISCHARGE 1,00 RUSH CIRCLE C=0 C=1,00 =1,00 =1 STOP NUPM 2,00 87.42 (0099) NUPM 2,45 7.42 (0099) NUPM 2,60 6.45 (0099) NUPM 2,80 5.45 (0099) NUPM 3,00 4.45 (0099) NUPM 3,20 3.45 (0099) NUPM 3,40 2.45 (0099) NUPM 3,60 1.45 (0099) NUPM 3,80 1.25 (0099) NUPM 4,00 1.15 (0099) NUPM 4,20 1.05 (0099) NUPM 4,40 1.05 (0099) NUPM 4,60 1.05 (0099) NUPM 4,80 1.05 (0099) NUPM 5,00 1.05 (0099) NUPM 5,20 1.05 (0099) NUPM 5,40 1.05 (0099) NUPM 5,60 1.05 (0099) NUPM 5,80 1.05 (0099) NUPM 6,00 1.05 (0099) NUPM 6,20 1.05 (0099) NUPM 6,40 1.05 (0099) NUPM 6,60 1.05 (0099) NUPM 6,80 1.05 (0099) NUPM 7,00 1.05 (0099) NUPM 7,20 1.05 (0099) NUPM 7,40 1.05 (0099) NUPM 7,60 1.05 (0099) NUPM 7,80 1.05 (0099) NUPM 8,00 1.05 (0099) NUPM 8,20 1.05 (0099) NUPM 8,40 1.05 (0099) NUPM 8,60 1.05 (0099) NUPM 8,80 1.05 (0099) NUPM 9,00 1.05 (0099) NUPM 9,20 1.05 (0099) NUPM 9,40 1.05 (0099) NUPM 9,60 1.05 (0099) NUPM 9,80 1.05 (0099) NUPM 10,00 1.15

Programme Alimentation Stabilisée

Messages d'erreurs

Ce chargeur est équipé d'un dispositif de protection contre certaines erreurs de paramétrage ou de défauts constatés. Les erreurs et défauts sont alors affichés sur l'écran d'affichage en arrêtant le processus en cours pour portéger la batterie et le chargeur.

REVERSE POLARITY → La batterie est connecté avec des polarités inversées.

CONNECTION BREAK → Ce message signifie qu'une connexion a été interrompu lors de la charge oud décharge.

SHORT ERROR → Signifie qu'il y a un court circuit, vérifier vos soudures des câbles de charges.

INPUT VOL ERR → La tension d'alimentation est trop faible par rapport à la limite minimum.

BATTERY CHECK LOW VOLTAGE → Le processeur a détecter que la tension de la batterie est en dessous de la limite définie pour une batterie Lithium. Vérifier la tension de chaque élément de votre batterie.

BATTERY CHECK HIGH VOLTAGE → Le processeur a détecter que la tension de la batterie est au dessus de la limite définie pour une batterie Lithium. Vérifie la tension de

BATTERY VOLTAGE CELL LOW VOL → La tension d'une des cellules dans la batterie Lithium est trop faible. Vérifier la tension de chaque cellule une par une.

BATTERY VOLTAGE CELL HIGH VOL → La tension d'une des cellules dans la batterie Lithium est trop élevée. Vérifier la tension de chaque cellule une par une.

BATTERY VOL ERR CELL CONNECT → Il y a une mauvaise connexion avec les connecteurs. Vérifier les connectiques.

TEMP OVER ERR → La température Interne au chargeur a été trop élevée, l'éteindre et le laisser refroidir avant une nouvelle utilisation.

ATTENTION

Le non respect des consignes de sécurité ci-dessous dans l'utilisation de ce produit peut engendrer une malfonction, une problème électrique, une chaleur excessive, du Feu, des blessures et dommages.

1. Ne jamais laisser le chargeur et sa batterie sans surveillance pendant l'utilisation.
2. Ne jamais tenter de charger une batterie défectueuse ou une batterie humide.
3. Ne jamais tenter de charger une batterie contenant différents types de batteries.

4. Ne jamais laisser un enfant de – de 14 ans charger ses batteries sans surveillance d'un adulte.

5. Ne jamais charger une batterie très chaude ou très froide ou une batterie en plein soleil

6. Ne jamais charger une batterie si le câble de charge est abimé ou coupé.

7. Ne jamais connecter le chargeur si le câble d'alimentation est abimé ou coupé.

8. Ne jamais connecter le chargeur à une batterie 12v de voiture si le véhicule est roulant.

9. Ne jamais tenter de démonter le chargeur ou de l'utiliser abimé.

10. Ne jamais connecter les connectiques jacks(DL) en place de l'alimentation AC.

11. Toujours utiliser des batteries rechargeables conçues pour ce chargeur.

12. Toujours inspecter vos batteries avant une charge.

13. Toujours garder vos batteries éloignées de tout objet craignant la chaleur ou étant inflammable.

14. Toujours contrôler l'environnement du chargeur et avoir à portée de main un extincteur a tout moment.

15. Toujours arrêter la charge si vous constaté que la batterie est trop chaude au toucher ou commence à gonfler pendant la charge.

16. Toujours connecter le câble de charge en premier, puis connecter la batterie pour éviter un court circuit entre les fils du chargeur.

17. Toujours connecter en premier le fil positif (+) rouget et ensuite le fil noir négatif (-) correctement.

18. Toujours déconnecter en premier la batterie après la charge et laisser le chargeur refroidir

19. Toujours charger dans un local ventilé.

20. Toujours contacter votre revendeur si le produit à des malfonctions.

ATTENTION : Ne jamais laisser le chargeur sans attention, dépasser la limite de charge maximum, charger des batteries non appropriées ou charger des batteries dans un mauvais mode.

PRUDENCE : Toujours s'assurer que la batterie que vous chargez répond aux spécifications du chargeur et que les réglables du chargeur sont corrects. Ne pas respecter cette consigne peut engendrer une chaleur excessive et provoquer des dommages et blessures.

Programme Batteries Plomb Pb

Ce programme est spécifique pour les batteries Pb avec un voltage nominal de 2V à 24v. Les batteries Plomb ne peuvent être chargées rapidement et ne supportent qu'un faible courant de charge comparé à leurs capacités. Le courant optimal de charge est d'environ 1/10 fois la capacité. Suivez scrupuleusement les instructions du fabricant de votre batterie.

Charger une batterie Pb

Comme vous pouvez le voir sur l'écran, il est possible de régler le courant sur la gauche et la tension voltage sur la droite de votre batterie. Le courant de charge de 0,1 A à 10,0A et la tension doivent coïncider entre eux. Le processus de charge se lance en pressant le bouton START plus de 2 secondes.

L'écran affiche alors les paramètres de la charge en cours. Pour arrêter la charge appuyer sur le bouton Stop 1 fois.

Décharger une batterie Pb

Il est possible de régler le courant de décharge sur la gauche et la tension voltage sur la droite de votre batterie. Le courant de décharge de 0,1 A à 2,0A et la tension doivent coïncider entre eux. Le processus de décharge se lance en pressant le bouton START plus de 2 secondes. L'écran affiche alors les paramètres de décharge en cours. Pour arrêter la charge appuyer sur le bouton Stop 1 fois.

Contrôle de Batterie

Dans ce mode, le chargeur permet de mesurer et controller vos batteries.

Mode contrôle de Batterie

Après avoir connecté votre batterie au chargeur, vous pouvez utiliser cette fonction pour contrôler la tension de chaque cellule.

Vérifier la tension complète de votre batterie.

Vérifier la température externe et interne.

Mode contrôle de résistance Interne

Contrôle la résistance interne de la batterie pour estimer la qualité de votre batterie.

Garantie et Service Après vente

Merci pour votre achat de ce chargeur à balanceur, ABSIMA fera de son mieux pour voils assurer un service après-vente et protéger vos droits.

ABSIMA garantie ce produit de toute erreur d'assemblage pour une période de deux années à compter de la date d'achat. Si un problème de qualité survenait, la garantie s'appliquera. Dans le cas ou le client ne peut fournir de justificatif de la date d'achat, nous nous réferons à la date indiquée à l'intérieur du chargeur en usine. Si cette date dépasse 2 années depuis la date d'achat, un coût approprié sera défini pour une réparation, en plus les coûts de transport d'aller et retour seront à la charge de l'utilisateur. La garantie ne couvre pas une mauvaise installation, l'utilisation de mauvai («laborations, commentaries, etc.») ou une mauvaise mise en service du chargeur de un cadre part. Aucune responsabilité ne sera acceptée pour tout dommage causé suite à l'utilisation de ce produit. Par la connexion et l'utilisation de ce produit, l'utilisateur en accepte toutes les responsabilités.

INFORMATIONS REGLEMENTAIRES POUR LA COMMUNAUTE EUROPEENNE Déclaration de conformité

CE Produit: Balance chargeur APC-1 Numéro d'article 4000013

Le produit ci-dessus déclaré remplit toutes les conditions techniques en accord avec la réglementation européenne en vigueur pour ce produit décrite dans les directives 2004/108/EC.

EN 55014-1:2006 EN55014-2:1997+A1:2001 EN61000-3-2:2006 EN61000-3-3:2008

Ce produit ne doit pas être jeté avec les autres déchets. Il est de la responsabilité de l'utilisateur de déposer ses déchets électriques et électroniques dans les dépôts de recyclages appropriés pour les Déchets d'équipements électriques et électroniques (DEEE). Ces dispositions vous permetront de participer à la conservation des ressources naturelles et assureront de leur recyclage garantissant une protection de notre environnement

Absima GmbH Giblzenhofstr. 127A 90443 Nürnberg Germany www.absima.com
