1789909 - Actionneur électrique BERKER - Notice d'utilisation et mode d'emploi gratuit

Marque	Berker
Modèle	1789909
Type de produit	Actionneur de commutation radio pour connecteur
Dimensions (L × H × P)	136 × 70 × 72 mm
Alimentation	AC 230 V ~, 50/60 Hz
Température ambiante	-20 °C à +35 °C
Indice de protection	IP 20
Fréquence porteuse	433,42 MHz (ASK)
Nombre max. d'émetteurs paramétrables	30
Puissance de raccordement (lampes à incandescence)	1000 W
Puissance de raccordement (transformateurs inductifs)	750 VA
Puissance de raccordement (transformateurs Tronic)	750 W
Puissance de raccordement (lampes fluorescentes non compensées)	500 VA
Fusible pour courant faible	T 6,3 H 250
Fonctions principales	Commutation radio, commande manuelle, scènes de lumière, protection contre les surcharges
Sécurité	Débrancher avant toute intervention ; ne pas utiliser pour arrêt d'urgence ou appel de secours
Pièces détachées	Fusible pour courant faible (T 6,3 H 250) – utiliser exclusivement des fusibles d'origine
Compatibilité	Utilisable dans tous les pays de l'UE et de l'AELE

FOIRE AUX QUESTIONS - 1789909 BERKER

Comment paramétrer un émetteur radio ?

Appuyez sur la touche de programmation pendant environ 4 secondes jusqu'à ce que la LED clignote. Ensuite, déclenchez le télégramme de paramétrage sur l'émetteur radio. La LED s'allume pour confirmer. Enfin, appuyez brièvement sur la touche de programmation pour quitter le mode programmation.

Que faire si l'appareil ne répond plus ?

Vérifiez d'abord la batterie de l'émetteur : remplacez-la si elle est vide. Si le problème persiste, contrôlez la portée radio et l'absence d'obstacles métalliques. Vous pouvez aussi utiliser un répéteur de transmission radio.

Quelle est la puissance de raccordement maximale pour des lampes à incandescence ?

La puissance maximale pour des lampes à incandescence est de 1000 W.

Comment effacer un émetteur radio déjà paramétré ?

Paramétrez à nouveau l'émetteur radio à effacer (comme pour un premier paramétrage). La LED clignote rapidement, indiquant que l'émetteur est effacé. Répétez pour chaque canal ou scène de lumière si nécessaire.

Quelles sont les consignes de sécurité importantes à respecter ?

Avant toute intervention, débranchez l'appareil. Cet appareil ne convient pas pour la déconnexion : même éteint, une tension secteur peut subsister. Ne pas utiliser pour des applications de sécurité comme l'arrêt d'urgence. Respectez la notice complète.

Puis-je utiliser cet appareil pour des applications de sécurité ?

Non, la transmission radio emprunte une voie non exclusive. L'appareil ne convient aucunement aux applications relevant du domaine de l'ingénierie de la sécurité, comme l'arrêt d'urgence ou l'appel de secours.

Comment remplacer le fusible pour courant faible ?

Débranchez l'appareil, puis remplacez le fusible défectueux par un fusible d'origine de type T 6,3 H 250. Utilisez exclusivement des fusibles recommandés par le fabricant.

Quelle est la portée radio typique ?

La portée dépend des matériaux de construction : bois/plâtre environ 90 %, brique 70 %, béton armé 30 %, métal 10 %. Respectez une distance minimale de 0,5 m par rapport aux surfaces métalliques et de 1 m entre émetteur et récepteur pour éviter les interférences.

Puis-je commander l'appareil manuellement ?

Oui, une commande manuelle est possible en appuyant sur la touche de programmation pendant environ 1 seconde pour allumer ou éteindre la charge.

Quels types de lampes puis-je connecter ?

Vous pouvez connecter des lampes à incandescence (1000 W), halogènes HT (1000 W), transformateurs inductifs (750 VA), transformateurs Tronic (750 W), lampes fluorescentes non compensées (500 VA) et compensées en parallèle (400 VA / 47 μF).

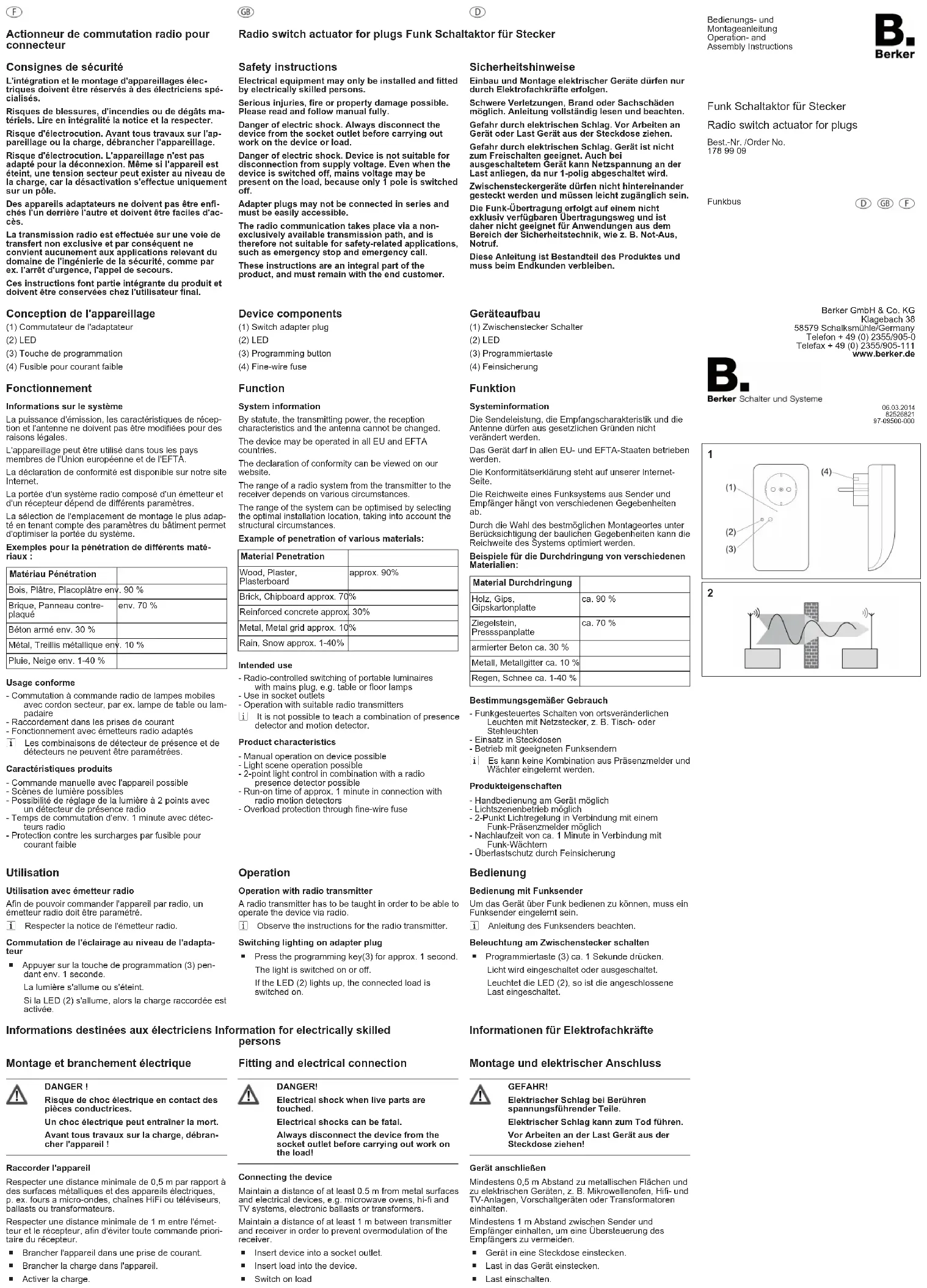

MODE D'EMPLOI 1789909 BERKER

Actionneur de commutation radio pour connecteur

Consignes de sécurité

L'intégration et le montage d'appareillages électriques doivent être réservés à des électriciens spécialisés.

Risques de blessures, d'incendies ou de dégâts matériels. Lire en intégralité la notice et la respecter.

Risque d'électrocution. Avant tous travaux sur l'appareillage ou la charge, débrancher l'appareillage.

Risque d'électrocution. L'appareillage n'est pas adapté pour la déconnexion. Même si l'appareil est éteint, une tension secteur peut exister au niveau de la charge, car la désactivation s'effectue uniquement sur un pôle.

Des appareils adaptateurs ne doivent pas être enfichés l'un derrière l'autre et doivent être faciles d'accès.

La transmission radio est effectuée sur une voie de transfert non exclusive et par conséquent ne convient aucunement aux applications relevant du domaine de l'ingénierie de la sécurité, comme par ex. l'arrêt d'urgence, l'appel de secours.

Ces instructions font partie intégrante du produit et doivent être conservées chez l'utilisateur final.

Conception de l'appareillage

(1) Commutateur de l'adaptateur

(2) LED

(3) Touche de programmation

(4) Fusible pour courant faible

Fonctionnement

Informations sur le système

La puissance d'émission, les caractéristiques de réception et l'antenne ne doivent pas être modifiées pour des raisons légales.

L'appareillage peut être utilisé dans tous les pays membres de l'Union européenne et de l'EFTA.

La déclaration de conformité est disponible sur notre site Internet.

La portée d'un système radio composé d'un émetteur et d'un récepteur dépend de différents paramètres.

La sélection de l'emplacement de montage le plus adapté en tenant compte des paramètres du bâtiment permet d'optimiser la portée du système.

Exemples pour la pénétration de différents matériaux :

Matériau Pénétration
Bois, Plâtre, Placoplâtre env. 90 %
Brique, Panneau contre-plaqué	env. 70 %
Béton armé env. 30 %
Métal, Treillis métallique env. 10 %
Pluie, Neige env. 1-40 %

Usage conforme

- Commutation à commande radio de lampes mobiles avec cordon secteur, par ex. lampe de table ou lampadaire

- Raccordement dans les prises de courant

- Fonctionnement avec emetteurs radio adaptes

i Les combinaisons de détecteur de présence et de détecteurs ne peuvent être paramétrées.

Caractéristiques produits

- Commande manuelle avec l'appareil possible

-Scènes de lumière possibles

- Possibilité de réglage de la lumière à 2 points avec un détecteur de présence radii.

- Temps de commutation d'env. 1 mi

- Temps de commutation d'env. 1 minute avec detec- teurs radio

- Protection contre les surcharges par fusible pour courant faible

Utilisation

Utilisation avec émetteur radio

Afin de pouvoir commander l'appareil par radio, un émetteur radio doit être paramétré.

i Respecter la notice de l'émetteur radio.

Commutation de l'éclairage au niveau de l'adaptateur

■ Appuyer sur la touche de programmation (3) pendant env. 1 seconde.

La lumière s'allume ou s'éteint.

Si la LED (2) s'allume, alors la charge raccordée est activée.

Informations destinées aux électriciens Information for electrically skilled persons

Montage et branchement électrique

DANGER!

Risque de choc électrique en contact des pièces conductrices.

Un choc électrique peut entraîner la mort. Avant tous travaux sur la charge, débrancher l'appareil !

Raccorder l'appareil

Respecter une distance minimale de 0,5 m par rapport à des surfaces métalliques et des appareils électriques, p. ex. fours a micro-ondes, chaînes HiFi ou téléviseurs, ballasts ou transformateurs.

Respecter une distance minimale de 1 m entre l'émetteur et le récepteur, afin d'éviter toute commande prioritaire du récepteur.

■ Brancher l'appareil dans une prise de courant.

■ Brancher la charge dans l'appareil.

■ Activer la charge.

i Respecter la notice de l'émetteur radio.

Paramétrage de l'émetteur radio

Si tous les emplacements sont occupés, un émetteur radio déjà paramétré doit être effacé. Pour ce faire, effacer individuellement tous les canaux et scènes de lumière paramétrés de l'émetteur radio.

La distance entre le récepteur et l'émetteur radio est comprise entre 0,5 m et 5 m.

La charge est désactivée.

■ Appuyer sur la touche de programmation pendant env. 4 secondes.
La LED clignote. L'appareil se trouve en mode de programmation pendant env. 1 minute.
- Déclencher le télégramme de paramétrage sur l'émetteur radio (voir la notice de l'émetteur radio). La LED s'allume. L'émetteur radio est paramétré.
■ Appuyer brièvement sur la touche de programmation.
La charge est activée. L'appareil se trouve en mode de fonctionnement.
i Le mode de programmation est quitté automatiquement après env. 1 minute.
i Paramétrer les touches de scènes de lumière séparément.
i Lors du paramétrage d'un émetteur radio, les touches Tout activer et Tout désactiver existantes sont automatiquement paramétrées.

Effacer les émetteurs radio un à un

- Paramétrer à nouveau l'émetteur radio à effacer (voir chapitre Paramétrage de l'émetteur radio). La LED clignote rapidement. L'émetteur radio est effacé.

Si plusieurs canaux ou scènes de lumière d'un émetteur radio sont paramétrés, ils doivent tous être effacés un à un.

Annexes

Le symbole confirme la conformité du produit avec les directives applicables.

Caractéristiques techniques

Tension nominale	AC 230 V ~
Fréquence réseau	50 / 60 Hz
Température ambiante	-20 ... +35 °C
Degré de protection	IP 20
Fusible pour courant faible	T 6,3 H 250

Puissance de raccordement

i Indications de puissance, y compris pour la puissance de perte du transformateur.

i Utiliser les transformateurs inductifs avec une charge nominale minimale d'au moins 85 %.
Lampes à incandescence	1000 W
Lampes halogènes HT	1000 W
Transformateurs inductifs	750 VA
Transformateurs Tronic	750 W
Lampes à fluorescence non compensées	500 VA
Lampes à fluorescence, comp. parallèle	400 VA (47 μF)
Lampes à fluorescence	1000 VA
Commutation Duo
Type de contact
Dimension L×H	136×70×72 mm
Fréquence de porteuse	433.42 MHz (ASK)
Émetteur radio paramérable	max. 30

Aide en cas de problème

La charge a été désactivée et ne peut être réactivée.

Cause : la protection contre les surcharges s'est déclenchée.

Vérifier le fusible pour courant faible. Remplacer le fusible pour courant faible. Utiliser uniquement des fusibles d'origine.

L'appareil ne régit pas ou seulement quelques fois.

Cause 1 : La batterie de l'émetteur est vide.

Remplacer la batterie.

Cause 2 : la portée radio est dépassée. Les obstacles de construction réduisent la portée.

Contrôler la situation de montage.

Utilisation d'un répéteur de transmission radio.

Garantie

Sous réserve de modifications techniques et de forme, dans la mesure où elles sont utiles au progrès techniques.

Nos appareils sont garantis dans le cadre des dispositions légales en vigueur.

Pour toute demande en garantie, s'adresser à votre renvendeur.
