| Type de produit | Gradateur (variateur) universel KNX |
| Marque | Berker |
| Modèle | 75313007 |
| Nombre de voies | 1, 2 ou 3 circuits indépendants (selon commutateur) |
| Alimentation | 230 V ~ 50/60 Hz et 30 V DC (bus KNX) |
| Consommation maximale sur le bus | 2,3 mA |
| Consommation à vide | 600 mW |
| Dissipation maximale | 8,9 W |
| Dimensions (L x H x P) | 6 x 17,5 mm (largeur par module) |
| Poids | Env. 0,2 kg |
| Indice de protection | IP20 / IP30 (avec plastron en place) |
| Température de fonctionnement | -5 °C à +45 °C |
| Température de stockage | -20 °C à +70 °C |
| Normes | EN 60669-2-1, EN 50491-3, EN 50428 |
| Section de raccordement | 0,75 mm² à 2,5 mm² |
| Types de charges compatibles | Incandescente, halogène 230 V, halogène BT (12/24 V) avec transformateur électronique ou ferromagnétique, fluocompacte dimmable, LED 230 V dimmable, LED BT dimmable avec transformateur électronique |
| Fonctions principales | Variation universelle avec détection automatique de charge, apprentissage, forçage du mode, 3 voies de variation commandées par bus KNX, commande manuelle locale, visualisation d'état par LED, protection contre surchauffe, surcharge et court-circuit |
| Entretien et nettoyage | Aucun entretien particulier requis. Nettoyer avec un chiffon sec non abrasif. |
| Sécurité | Installation par un installateur électricien qualifié selon les normes en vigueur. Utiliser des intercalaires de dissipation si plusieurs variateurs sont côte à côte. |
| Pièces détachées et réparabilité | Produit non réparable par l'utilisateur. Contacter un professionnel. Pièces détachées disponibles auprès du fabricant. |
| Informations générales | Fait partie du système d'installation tebis. Programmable via logiciel KNX certifié. |
FOIRE AUX QUESTIONS - 75313007 BERKER
Questions des utilisateurs sur 75313007 BERKER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Gradateur au format PDF gratuitement ! Retrouvez votre notice 75313007 - BERKER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 75313007 de la marque BERKER.

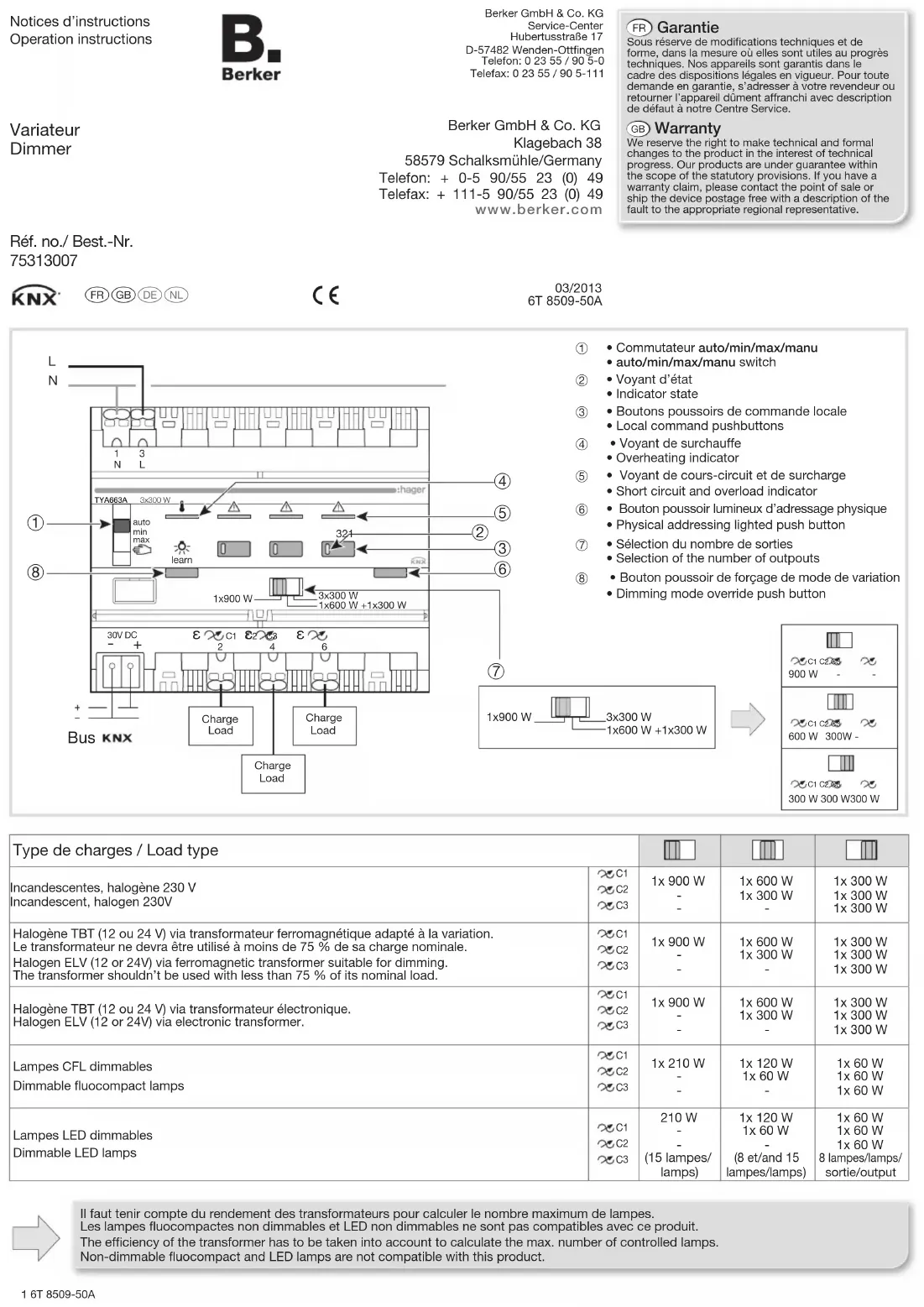

MODE D'EMPLOI 75313007 BERKER
Il faut tenir compte du rendement des transformateurs pour calculer le nombre maximum de lampes.
Les lampes fluocompactes non dimmables et LED non dimmables ne sont pas compatibles avec ce produit.
Le module 75313007 est un variateur permettant de faire varier la luminosité d'une charge incandescente, halogene BT (230 V), halogéné très bassé tension (TBT 12 V ou 24 V) avec transformateur électronique ou ferromagnetique, fluocompacte dimmable avec alimentation intégrée, lampe LED 230 V dimmable avec alimentation intégrée, lampe LED dimmable très bassé tension (TBT 12 V ou 24 V) avec transformateur électronique.
Ce produit est un variateur universel à détction automatique de charges qui dispose d'une fonction "apprentissage" afin de commander plus efficacement les lampes fluocompactes et LED 230 V.
Le produit dispose également d'un mode "forçage" qui permet de selectionner le mode de variation souhaite.
Il fait partie du système d'installation tebis.
Le produit peut commander 1, 2 ou 3 circuits indépendants.
Le nombre de sorties dépend de la position du commutateur ⑦ (voir figure ci-contre).
Apprentissage de la charge
L'apprentissage de la charge (produit raccordé préalablement au secteur et au bus) permet de détecter les caractéristiques de la charge pour la commander plus efficacement (en particulier les lampes CFL et LED):
- avec un bouton pousoir KNX configuré en variation, faire 5 appuis courts (5 ON, 5 OFF ou 5 ON/OFF) suivi d'un appui long jusqu'à ce que la charge s'éteigne.
- faire un appui bref sur le bouton poussoir pour lancer l'apprentissage. Cette operation dure environ 30 s. et fait varier le niveau d'éclairement.
Après cet apprenticessage, la charge s'allume au niveau maximum et clignote une fois pour signaler que l'apprentissage est terminé. Selon la charge raccordee, le niveau d'éclairrement minimum peut être modifie.
Configuration
- La programmation, l'installation et la mise en service de l'appareillage s'effectuement à l'aide d'un logiciel certifié KNX.
La base de données produit, les descriptions techniques, les programmes de conversion ainsi que les d'autres programmes d'aide actualisés sont disponibles sur notre site Internet.
Fonctions
1, 2 ou 3 voies de variation commande(s) par le bus KNX.
- Visualisation de l'etat de la ou des voies sur le produit.
- Possibilité de commande manuelle de la ou des voles à partir du produit (avec ou sans bus raccardé).
- Détéction automatique du type de charge.
Les fonctions précises de ces produits dépendant de la configuration et du paramétrage.
Configuration des valeurs minimales et maximales de variation
- Régler la valeur minimale ou maximale de variation:
- soit en plaçant le commutateur ① en position manu et en utilisant le bouton poussoir ③ (un appui long perpettant de faire varier l'éclairement jusqu'à la valeur souhaitée, un appui court allumant ou éteignant l'éclairage). Mettre le commutateur, selon le cas, en position min ou max.
-
soit en plaçant le commutateur ① selon le cas, en position min ou max et en utilisant un bouton pouvoir communicant relié à la sortie pour le réglage de la valeur souhaïée (procéder au préalable à la configuration via ETS).
-
Ménoriser la valeur régée par un appui supérieur à 3 secondes sur le bouton poussoir ③. La ménorisation est confirmée par le double clignotement de la LED ②.
Remarque 1: si la valeur de réglage des valeurs minimales ou maximales de variation est hors limite, la LED © clignote après la demande de mémorisation.
Remarque 2: ces limites peuvent également être programmes via les applications logiciel.
Test et mise en service
Commutateur auto/min/max/manu ① et boutons poussoirs de commande locale ③
En position manu du commutateur ① les boutons poussoirs ③ permettent de commander la sortie (un appui long perpettant de faire varier l'éclairament jusqu'à la valeur souhaïée, un appui bref allumant ou éteignant l'éclairage).
Utilisez la position auto du commutateur ① en mode exploitation ou pour configurer le produit. En position auto du commutateur ① le bouton poussoir ③ est inactif et la sortie réagit aux ordres provenant du bus KNX ou à une demande d'activation d'une ambiance lumineuse.
L'utilisation des positions min et max est décrite dans le paragraphe "Configuration des valeurs minimales et maximales de variation".
Voyants d'etat ②
Les voyageants ② indiquent I'etat des sorties correspondantes:
voyant allumé = charge commande,
voyant clignotant = pas de charge raccordée.
Bouton pousoir lumineux d'adressage physique ⑥
Appuyez sur le bouton poussoir lumineux ⑥ pour réaliser l'adressage physique du produit ou vérifier la présence du bus : voyant allumé = présence bus et produit en adressage physique.
Protection contre la surchauffe, les surcharges et les courts-circuits
Levoyant ④ indique une surchauffesil est allumefix: la puissance disponible est alors reduite, ilestand consedé de diminuér la charge et/oud'utiliser des intercalaires.
Levoyant ⑤ indique un court circuit s'il est clignotant ou une surcharge s'il est allumé fixe: dans ces cas, le variateur diminue automatiquement la puissance disponible et, si nécessaire, ne commande plus sa charge, il est donc nécessaire de vérifier le câblage et/ou de diminuer la charge.
Retour usine (mode automatique)
Si une charge conventionnelle est a nouveau installée, il est possible de revenir dans le mode de variation "usine": après la sequence des 5 appuis (voir paragraphe Apprentissage de la charge), faire 2 appuis brefs. Le produit confirmera le retour usine en faisant clignoter la charge deux fois.
Si aucune action n'est effectuée 10 s. après la sequence d'appuis, le produit returne dans le mode de variation precedent.
Ce mode est le plus adapté aux charges conventionnelles.
Forcage du mode de variation
Pour acceder à cette fonction, le produit doit être préalablement raccordé au secteur et au bus.
| Couleurs Modes | |
| Jaune | Fluocompactes * |
| Violet Charges capacitives (CFL) | |
| Bleu Charges inductives | |
| Rouge Charge LED | |
| Vert Apprentissage de la charge (CFL + LED) | |
| Blanc Retour usine (mode automatique) | |
- Faire un appui long sur le bouton ⑧ jusqu'à ce que les voyants d'état clignotent. Si aucune action n'est effectuee 2 minutes après l'appui long, le produit returne dans le mode de variation precedent.
- selectionner la voie dont le mode de variation doit être modifié en appuyant sur le bouton ③
- faire un/plusieurs appuis brefs pour selectionner le mode de variation souhaite :
lors de la validation du mode "Jaune", l'éclairage peut être perturbé quelques instants. Le variateur adapte ses caractéristiques aux lampes raccordées.
- faire un appel long sur le bouton (8) pour valider le mode sélectionné, le témoin lumineux cette de clignoter.
Si le mode validé est incompatible avec la charge raccordée, le variateur revient automatiquement en mode "usine".
Consulter le mode de variation en cours
Un simple appui bref sur le bouton ⑧ puis un appui sur le bouton ③ de la voie concernee, permet de consulter le mode de variation en cours.
\section*{Caracteristiques techniques}
| Tension d'alimentation | 30 V DC |
| 230 V ~ 50/60Hz | |
| Consommation maximale sur le bus | 2,3 mA |
| Consommation à vide | 600 mW |
| Dissipation maximaile | 8,9 W |
| Encombretement | 6 x 17,5 mm |
| Indice de protection | IP20/ IP30 plastron en place |
| T° de fonctionnement | -5 °C -> +45 °C |
| T° de stockage | -20 °C -> +70 °C |
| Normes EN 60669-2-1, EN 50491-3, EN 50428 | |
| Raccordement | 0,75 mm² -> 2,5 mm² |

Lorsque plusieurs variateurs sont installés côte à côte, il est conseilé d'utiliser des intercalaires de dissipation

Attention:
Appareil à installerer uniquement par un installateur électricien selon les normes d'installation en vigueur dans le pays.
