Type de produit	Arroseur tripode à impulsion
Marque	Westfalia
Modèle	817033
Hauteur minimale	60 cm
Hauteur maximale	90 cm
Poids	Environ 1,1 kg
Diamètre d'arrosage maximal	Jusqu'à 24 m
Angle d'arrosage circulaire	360°
Angle d'arrosage sectionnel	30° à 270°
Réglage de la distance	Infiniment variable selon la pression d'eau
Raccordement	Raccord rapide pour tuyau d'eau
Matériau principal	Plastique et métal
Utilisation prévue	Arrosage de jardin par aspersion
Type d'arrosage	Circulaire et sectionnel
Fonction casse-jet	Réglable via plaque (E) et vis à ressort
Fixation au sol	Trépied à enfoncer dans le sol (sans marteau)
Consignes de sécurité	NE PAS utiliser si endommagé, hors de portée des enfants, supervision nécessaire
Entretien	Nettoyer après usage, stocker hors gel
Réparabilité	Ne pas démonter soi-même, contacter le service client
Accessoires fournis	Aucun (notice uniquement)

FOIRE AUX QUESTIONS - 817033 Westfalia

Comment déployer le trépied de l'arroseur ?

Dépliez le trépied, puis tirez le tube central vers le haut et fixez la hauteur souhaitée avec l'écrou à oreilles (A).

Comment connecter le tuyau d'eau ?

Utilisez le raccord rapide (B) pour connecter le tuyau d'eau. Assurez-vous que le robinet est fermé avant de brancher.

Comment régler l'arrosage en cercle complet 360° ?

Soulevez le ressort (C) comme indiqué dans la notice pour passer en mode circulaire 360°.

Comment faire un arrosage sectionnel ?

Tournez les colliers avec les embouts rouges (D) à la position souhaitée. Le rayon de la section se règle en positionnant le ressort (C) entre deux colliers.

Comment régler la distance de jet ?

La distance dépend de la pression d'eau. Ouvrez le robinet plus ou moins pour augmenter ou réduire la portée.

Comment casser le jet d'eau pour un arrosage plus fin ?

Réglez la plaque (E) comme indiqué dans la notice et fixez-la avec la vis à ressort pour obtenir le jet souhaité.

Peut-on enfoncer le trépied avec un marteau ?

Non, n'utilisez pas de marteau ou objet similaire. Enfoncez-le manuellement dans le sol pour éviter d'endommager l'appareil.

Quelles sont les précautions de sécurité à respecter ?

L'appareil n'est pas un jouet. Gardez-le hors de portée des enfants. En cas de dommage, arrêtez l'utilisation et faites-le réparer par un spécialiste. Ne démontez pas l'appareil vous-même.

Comment entretenir l'arroseur après utilisation ?

Après usage, nettoyez l'appareil si nécessaire et rangez-le dans un endroit sec à l'abri du gel. Vérifiez l'absence de débris dans le mécanisme.

Quels sont les angles d'arrosage possibles ?

L'arrosage circulaire couvre 360° et l'arrosage sectionnel peut être réglé de 30° à 270° selon le positionnement des colliers.

MODE D'EMPLOI 817033 Westfalia

FR Mode d'emploi originale

NL Originele Handleiding

Les manuels d'instructions fournissent des conseils précieux sur l'utilisation de votre nouvel appareil. Ils vous permettent d'utiliser toutes les fonctions et vous aident à éviter les malentendus et à éviter les dommages. Veuillez prendre le temps de lire attentivement ce manuel et de le conserver pour référence ultérieure.

Si vous cédez l'appareil à des tiers, joignez ces instructions.

Geachte Klant,

S'il vous plaît noter afin d'éviter des dysfonctionnements, des dommages et des effets néfastes sur la santé les informations suivantes:

• Veuillez lire attentivement ce manuel et utiliser l'appareil uniquement conformément à ce manuel.
• Éliminez les matériaux d'emballage inutiles ou stockez-les dans un endroit inaccessible aux enfants. Il y a danger d'étouffement!
• Les personnes ayant des capacités physiques, sensorielles ou mentales limitées ne peuvent utiliser le dispositif que si elles sont supervisées et instruites par un soignant.
• L'arroseur tripode à impulsion n'est pas un jouet. Gardez-le hors de portée des enfants.
• Si l'appareil est endommagé, arrêtez d'utiliser l'appareil et faites-le réparer par un spécialiste ou contactez notre service clientèle. Ne démontez pas l'appareil et ne tentez pas votre propre réparation.

Utilisation prévue

1. Dépliez le trépied.
2. Tirez le tube central vers le haut et fixez la hauteur souhaitée avec l'écrou à oreilles (A).
3. Connectez le tuyau d'eau avec le raccord rapide (B).

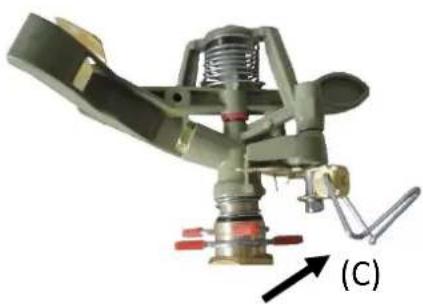

4. Pour un arrosage circulaire de 360°, soulevez le ressort (C), comme indiqué sur l'image ci-dessous.

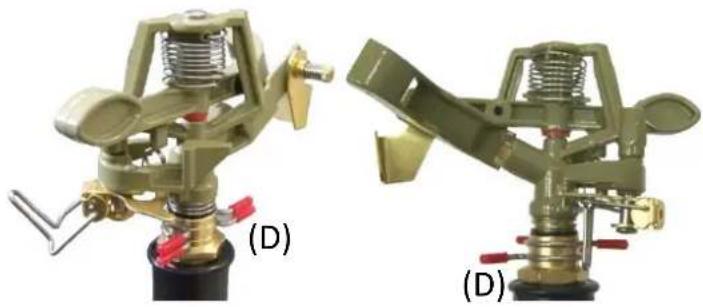

1. Pour un arrosage sectionnel, tournez les colliers avec les embouts rouges (D) dans la position souhaitée. Le rayon de la section peut être déterminé en positionnant le ressort (C) entre deux colliers.

1. Insérez le trépied dans le sol. Ne pas frapper avec un marteau ou similaire sur l'arroseur à impulsion pour enfoncer le sol.

Réglage de la distance

Pour régler la distance, vous devez ouvrir le robinet d'eau complètement ou seulement partiellement. Plus vous ouvrez le robinet d'eau, plus la pression de l'eau sera élevée et donc plus le jet d'eau sera large.

Casser le jet d'eau

Pour casser le jet d'eau, régler la plaque (E) comme indiqué sur l'image. Avec la vis à ressort, vous pouvez fixer la plaque dans la position souhaitée.

Spécifications techniques

Hauteur : 60 cm, extensible à 90 cm

Poids : env. 1,1 kg

Section Arrosage : 30 – 270°

Cercle d'arrosage : 360°

Zone arrosée : jusqu'à 24 m de diamètre

Réglage de la distance : infiniment (en fonction de la pression de l'eau)
