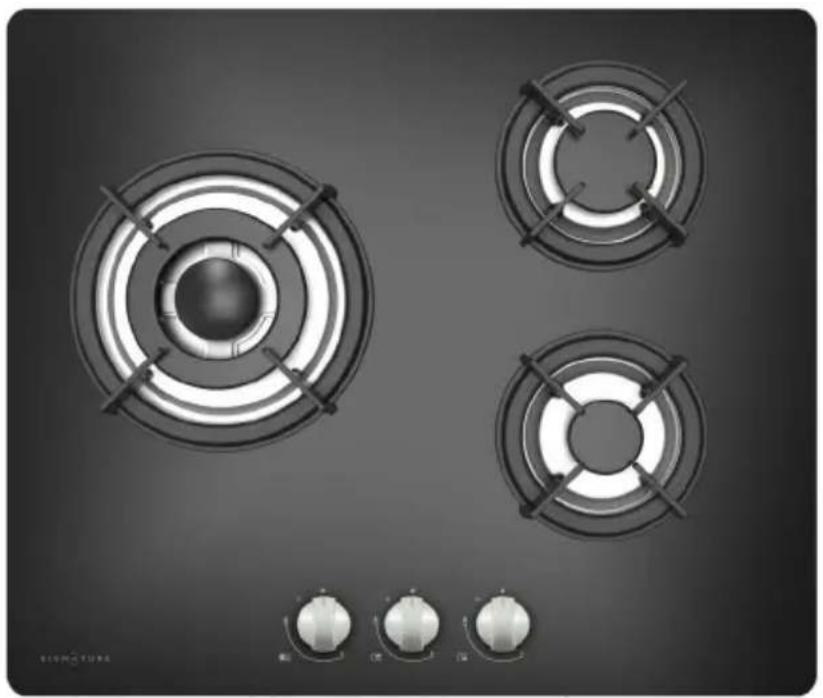

STG3VN - Cuisinière SIGNATURE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de cuisson gaz encastrable
Marque	Signature
Modèle	STG3VN Noir
Dimensions (L x P x H)	600 x 510 x 90 mm
Nombre de brûleurs	3 (triple couronne, semi-rapide, auxiliaire)
Puissance totale	6,35 kW
Puissance du brûleur triple couronne	3,6 kW (G30) / 3,3 kW (G20)
Puissance du brûleur semi-rapide	1,75 kW (G30) / 1,75 kW (G20)
Puissance du brûleur auxiliaire	1,0 kW (G30) / 1,0 kW (G20)
Alimentation électrique	220-240 V ~ 50-60 Hz, 2 W
Type de gaz compatible	Gaz naturel (G20) ou GPL (G30), selon injecteurs
Pression de gaz	20 mbar (G20) / 29 mbar (G30)
Raccordement gaz	Filetage G1/2"
Matériau de la plaque	Verre trempé
Matériau des grilles	Émail
Dispositif de sécurité	Arrêt automatique du gaz en cas d'extinction de flamme
Allumage	Électronique intégré (bouton à enfoncer)
Accessoires inclus	Grilles, chapeaux de brûleurs, diffuseurs, injecteurs de rechange, joint adhésif, fixations, raccord coudé
Entretien	Nettoyage avec chiffon doux et détergent neutre ; éviter les abrasifs
Type d'installation	Encastrée dans un plan de travail, avec découpe appropriée
Classe d'appareil	Usage domestique uniquement

FOIRE AUX QUESTIONS - STG3VN SIGNATURE

Comment allumer un brûleur ?

Appuyez sur le bouton de contrôle du brûleur et tournez-le dans le sens inverse des aiguilles d'une montre vers la position maximale. Maintenez enfoncé 15 secondes après l'allumage pour activer le dispositif de sécurité. En cas de panne de courant, utilisez une allumette.

Que faire si la flamme s'éteint pendant l'utilisation ?

Fermez immédiatement le bouton du brûleur. Attendez au moins une minute avant de rallumer. Si le problème persiste, vérifiez que le dispositif de surveillance de flamme est propre et qu'aucun courant d'air n'éteint la flamme.

Comment nettoyer les brûleurs ?

Retirez les chapeaux et diffuseurs, faites-les tremper dans de l'eau chaude avec du liquide vaisselle. Utilisez une brosse en nylon pour nettoyer les orifices. Séchez soigneusement avant de remonter. Essuyez la plaque avec un chiffon doux humide.

Quels types d'ustensiles utiliser ?

Utilisez des casseroles à fond plat et épais. Le diamètre doit correspondre au brûleur : jusqu'à 240 mm pour le triple couronne, 180 mm pour le semi-rapide, 160 mm pour l'auxiliaire. Ne laissez pas la flamme dépasser du fond.

Comment convertir l'appareil pour un autre type de gaz ?

La conversion doit être effectuée par un technicien qualifié. Elle consiste à remplacer les injecteurs et à régler la flamme minimale via la vis de réglage sur le robinet. Après conversion, marquez la nouvelle catégorie de gaz sur la plaque signalétique.

Quelles précautions de sécurité observer ?

Ne laissez jamais l'appareil sans surveillance. Tenez les enfants à distance. Assurez une bonne ventilation. En cas de bris de verre, coupez l'alimentation électrique et gaz. N'utilisez jamais l'appareil pour chauffer une pièce.

Comment installer correctement la table de cuisson ?

L'installation doit être réalisée par un professionnel. Respectez les distances de sécurité : au moins 60 mm des murs latéraux, 700 mm au-dessus de la surface. Découpez une ouverture de dimensions adaptées et utilisez le joint adhésif fourni pour l'étanchéité.

Que faire en cas d'odeur de gaz ?

Ne pas utiliser l'appareil. Fermez la valve d'arrivée de gaz. Ouvrez les fenêtres pour aérer. Quittez les lieux et contactez le service après-vente depuis un téléphone à l'extérieur. Ne manipulez aucun interrupteur électrique.

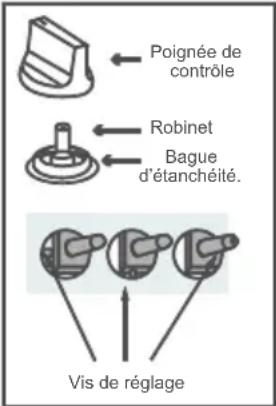

Comment régler la flamme minimale ?

Tournez le bouton du brûleur au minimum. Retirez le bouton et insérez un petit tournevis dans la vis de réglage centrale. Ajustez pour obtenir une flamme de 3 à 4 mm. Revissez et vérifiez la stabilité lors du passage du max au min.

Où trouver le numéro de série de l'appareil ?

Le numéro de série est indiqué sur la plaque signalétique apposée sous l'appareil ou sur le côté. Il est nécessaire pour toute demande de service après-vente ou de pièces détachées.

MODE D'EMPLOI STG3VN SIGNATURE

Table de cuisson gaz

STG3VN Noir

TABLE DES MATIERES

Consignes importantes de sécurité - -

Description de l'appareil -6 -

Nettoyage et entretien -10-

Installation de l'appareil -15-

Guide de dépannage -20-

NOTE : Le fabricant, conformément à une politique de développement permanent de mise à jour du produit peut effectuer toute modification nécessaire sans donner de notification préalable.

LE TRI + FACILE BAC DE TRI

Séparez les éléments avant de trier

CET APPAREIL EST DESTINE A UN USAGE DOMESTIQUE UNIQUEMENT!

Veuillez lire attentivement toutes les instructions avant la première re utilisation et conservez-les pour une ré fé rence ulté rieure.

LECTURE DE LA NOTICE

Cette notice comporte des chapitres relatifs aux consignes de sécurité, aux consignes d'utilisation, aux consignes d'installation et aux conseils de dépannage. Une lecture attentive de cette notice avant d'utiliser cette table de cuisson vous aidera à utiliser et à entretenir le produit correctement.

AVANT DE CONTACTER VOTRE SERVICE APRES VENTE

Le chapitre concernant les conseils de dépannage vous aidera à résoudre vous-même certains problèmes courants sans avoir besoin de recourir au service de techniciens professionnels.

CONSIGNES IMPORTANTES DE SECURITE

- Cet appareil est destiné à être utilisé dans des habitations domestiques et similaires telles que:

– des coins cuisines réservés au personnel des magasins, bureaux et autres environnements professionnels;

- des fermes;

– l’utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel;

– des environnements de type chambres d'hôtes.

- La fiche de prise de courant doit demeurer facilement accessible après l'installation de l'appareil.

- Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter tout danger.

- Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances à condition qu'elles aient été placées sous surveillance ou qu'elles aient reçu

des instructions concernant l’utilisation de l’appareil en toute sécurité et qu’elles comprennent les dangers encourus. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien par l’usager ne doivent pas être effectués par des enfants, sans surveillance.

- Les appareils ne sont pas destinés à être mis en fonctionnement au moyen d'une minuterie extérieure ou par un système de commande à distance séparé.

- En cas de dommages du verre de la plaque de cuisson :

- Eteindre immédiatement tous les brûleurs ainsi que tous les éléments chauffants électriques et isoler l'appareil de toute source d'énergie ;

- ne pas toucher la surface de l'appareil ;

- ne pas utiliser l'appareil.

- L'utilisation d'un appareil de cuisson au gaz conduit à la production de chaleur, d'humidité et produit de la combustion dans le local où il est installé. Veiller à assurer une bonne aération de la cuisine, notamment lors de l'utilisation de l'appareil : maintenir ouverts les orifices d'aération naturelle, ou installer un dispositif d'aération mécanique (hotte de ventilation mécanique).

- Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire, par exemple en ouvrant une fenêtre, ou une aération plus efficace, par exemple en augmentant la puissance de la ventilation mécanique si elle existe.

- Le dispositif ne doit pas être actionné pendant plus de 15s. Si à l'issue de ces 15s le brûleur ne s'est pas allumé, cesser d'agir sur le dispositif, ouvrir la porte de l'enceinte et/ou attendre au moins 1 min avant toute nouvelle tentative d'allumage du brûleur.

- Dans le cas d'une extinction accidentelle des flammes du brûleur, fermer la manette de commande du brûleur et ne pas essayer de rallumer le brûleur pendant au moins 1 min.

- Attention : l'usage de protections inadaptées pour les plaques chauffantes peut provoquer des accidents. Cet appareil sert uniquement à des fins de cuisson. Il ne doit pas être utilisé à d'autres fins, par exemple le chauffage de la pièce.

- Pour l'installation de l'appareil, se référer au chapitre « Installation de l'appareil ».

- En ce qui concerne les instructions relatives au nettoyage et l'entretien de l'appareil, se référer au chapitre « Nettoyage et entretien ».

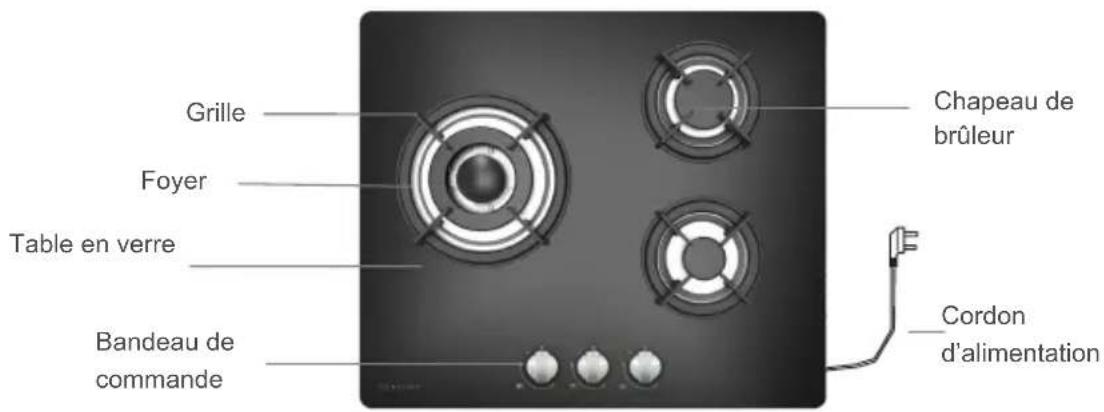

Descripon de l'appareil

Grille Foyer Table en verre Bandeau de commande Chapeau de brûleur Cordon d'alimentation

Modèle	STG3VN Noir
Support d'ustensile	Émail
Support de wok	N/A
Plaque supérieure	Verre
Dimensions (Largeur x Diamètre x Hauteur)	600*510*90
Dispositif d'allumage Type d'allumage continu
Connexion au gaz Fil G1/2
Alimentation électrique 2	20-240V , 50-60Hz,2W
Fonction des brûleurs Couronne triple (1), semi-rapide (1), Auxiliaire (1)
EQn kW	356,

Accessoires

Fixation (4)

Joint adhésif (4)

Vis (4)

Injecteur (3)

Manuel d'instructions (1)

Raccord coudé)

Comment uliser l'appareil

Les symboles suivants apparaîtront sur le panneau de contrôle, près de chaque poignée de contrôle :

(●Cercle noir: Gaz éteint

( Grande flamme: Réglage maximum

( ) Petite flamme: Réglage minimum

(☆) Ignition

• Le réglage minimum est à l'extrémité de la rotation dans le sens contraire des aiguilles d'une montre du bouton de contrôle.
• Toutes les positions d'opération doivent être sélectionnées entre la position maximale et la position minimale.
• Le symbole sur le panneau de contrôle, près de la poignée de contrôle indiquera le brûleur qui est en marche.

Allumage automatique avec le dispositif de sécurité en cas d'échec

L'appareil est équipé d'un dispositif de sécurité en cas d'échec d'allumage sur chaque brûleur, qui est conçu pour arrêter l'écoulement de gaz vers la tête du brûleur dans le cas où la flamme ne s'allume pas.

Allumage automatique avec le dispositif de sécurité en cas d'échec

L'appareil est équipé d'un dispositif de sécurité en cas d'échec d'allumage sur chaque brûleur, qui est conçu pour arrêter l'écoulement de gaz vers la tête du brûleur dans le cas où la flamme ne s'allume pas.

Pour allumer un brûleur :

o Appuyez sur le bouton de contrôle du brûleur que vous souhaitez allumer et tournez-le dans le sens contraire des aiguilles d'une montre vers la position maximale.

o Si vous gardez le bouton de contrôle enfoncé, l'allumage automatique du brûleur fonctionnera. o Vous devez maintenir le bouton de contrôle pendant 15 secondes après que la flamme sur le brûleur se soit allumée. Si après 15 secondes, le brûleur ne s'est pas allumé arrêtés le

fonctionnement du dispositif et ouvrez la porte du compartiment et / ou attendez au moins 1 minute avant de tenter d'allumer de nouveau le brûleur.

• Après cette intervalle de 15 secondes, pour réguler la flamme, vous devez continuer à tourner le bouton de contrôle dans le sens contraire des aiguilles d'une montre jusqu'à ce que la flamme soit à un niveau approprié. La position d'opération DOIT être dans une position entre la position maximale et minimale.
• Pour allumer le brûeur, tournez le bouton de contrôde dans le sens des aiguilles d'une montre jusqu'à éteindre le gaz.
• En cas de panne de courant, les brûleurs peuvent être allumés en utilisant une allumette.

Conseils de sécurité et d'économie d'énergie

- Le diamètre du fond de la casserole doit correspondre à celui du brûleur.

BRÜLEURS	USTENSILES DE CUISSON
	min.	max.
Rapide/Triple-crown	200 mm	240 mm
Semi-rapide	160 mm	180 mm
Auxiliaire	120 mm	160 mm

N'utilisez pas d'ustensile de cuisson qui dé passe des bords du brû leur.

NON		OUI
	N'utilisez pas d'ustensile de petit diamètre sur les grands brûleurs. La flamme ne doit jamais brûler sur les côtés de l'ustensile de cuisson.		Utilisez toujours un ustensile de cuisson qui est approprié pour chaque brûleur, pour éviter de gâcher du gaz et de décolorer l'ustensile de cuisson.
	Évitez de faire cuire sans mettre de couvercle ou avec le couvercle couvrant à moitié, car cela gâche de l'énergie		Placez un couvercle sur l'ustensile de cuisson.
	N'utilisez pas un ustensile de cuisson avec un fond convexe ou concave.		Utilisez uniquement des casseroles, des marmites et des poêles à frire avec un fond épais et plat.
	Ne placez pas l'ustensile de cuisson sur le bord d'un brûleur car il pourrait basculer.		Placez toujours l'ustensile de cuisson au centre du brûleur et non sur un bord.

N'utilisez pas d'ustensile d'un grand diamètre sur les brûleurs près des contrôles, qui placé au milieu du brûleur peut toucher les contrôles ou être si proche des boutons de contrôle que cela pourrait augmenter la température dans cette zone et pourrait l'endommager.
Ne placez jamais d'ustensile directement sur le brûleur.	Placez l'ustensile sur la grille du brûleur.
Ne placez aucun objet, comme un retardateur de flamme ou une plaque d'amiante entre la casserole et le support d'ustensile car l'appareil pourrait être endommagé.
N'utilisez pas de poids excessif et ne frappez pas la plaque de cuisson avec des objets lourds.	Maniez l'ustensile de cuisson soigneusement lorsqu'il est sur le brûleur.

• Il n'est pas recommandé d'utiliser de plats à rôtir, de poêles à frire ou de pierres à gril chauffé s simultané ment sur plusieurs brû leurs car la chaleur qui en ré sulterait pourrait endommager l'appareil.
• Ne touchez pas la plaque et les grilles lors de l'utilisation durant un moment après s l'utilisation.
• Aussitôt qu'un liquide commence à bouillir, réduisez la flamme pour que le
• liquide fré misse.

Neoyage et entreen

• Les opérations de nettoyage doivent être seulement effectuées une fois que l'appareilcomplètementrefroidi.
• L'appareil doit être déconnecté de la source d'alimentation avant de commencer l'opération de nettoyage.
• Nettoyez régulièrement l'appareil, de préférence après chaque utilisation.
• Les nettoyants abrasifs ou les objets coupants peuvent endommager la surface de l'appareil; vous devez le nettoyer étilisant de l'eau un peu de liquide vaisselle.

Peut ê tre utilisé Ne doit pas ê tre utilisé
Chiffon doux Détergent neutre	Brosse en nylon [22OT] Huile comestible [00TA] détergent acide / alcalin Abrasif [4456] Brosse métallique

Support d'ustensile, poigné es de contrôle le

• Enlevez le support d'ustensile.
• Nettoyez les supports et les poignées de contrôle avec un chiffon humide, du liquide vaisselle et de l'eau chaude. Pour des taches tenaces, faites tremper les pièces avant de les nettoyer.
• Séchez-les avec un chiffon propre et doux.

Plaque de cuisson

• Essuyez la plaque de cuisson avec un chiffon doux bien essoré avec de l'eau chaude à laquelle du liquide vaisselle a été ajouté.
• Séchez la plaque de cuisson après le nettoyage.
• Enlevez tous les résidus d'aliments et de liquides de la plaque aussitôt que possible pour éviter tout risque de corrosion.
• Les parties en acier inoxydable de l'appareil peuvent se décolorer au fil du temps. cela est normal à cause des fortes températures. Après chaque utilisation, ces pièces doivent être nettoyées avec un produit approprié à l'acier inoxydable.

BRÛLEURS

• Enlevez les couvercles des brûleurs et les diffuseurs de flammes en les retirant par le haut et éloignez-les des brûleurs.
• Faites-les tremper dans de l'eau chaude et un peu de détergent ou de liquide vaisselle.
• Après les avoir nettoyés et lavés, essuyez-les et séchez-les soigneusement. Assurez-vous que les trous des flammes sont nettoyés et séchés complètement.
• Essuyez les parties fixes et les coupelles des brûeurs avec un chiffon humide puis séchez-les.
• Essuyez doucement le dispositif d'allumage et de surveillance des flammes avec un chiffon bien essoré puis séchez avec un chiffon sec.
• Avant de remettre les brûleurs en place sur la plaque de cuisson, assurez vous que l'injecteur n'est pas bloqué.

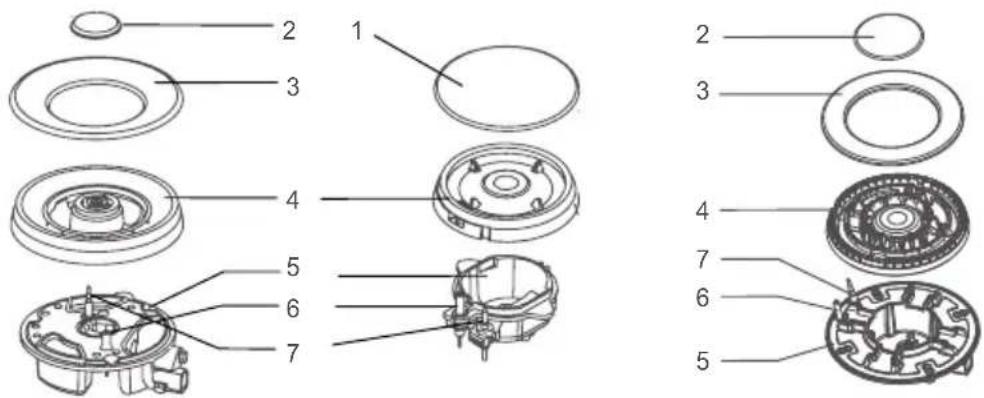

- Ré assemblez les brû leurs auxiliaire, semi-rapide, rapide et comme suit :

1. Placez le diffuseur de flamme (4) sur la coupelle du brûleur (5) afin que le dispositif d'allumage et le dispositif de surveillance des flammes s'aligne sur leur trou respectif dans le diffuseur de flamme. Le diffuseur de flamme doit s'enclencher correctement en place.

2. Positionnez le couvercle du brûleur (1, 2, 3) sur le diffuseur de flamme (4) afin que les tiges de maintien s'insèrent dans leur renfoncement respectif.

Replacez les pièces dans l'ordre correct après le nettoyage. Ne mélangez pas le haut et le bas.

Les tiges de maintien doivent s'insérer exactement dans les encoches.

Avertissements

• Ne modifiez pas cet appareil.
• Cet appareil doit être installé par un technicien agréé ou un installateur.
• Avant l'installation, assurez-vous que les conditions de distribution locale (nature du gaz et pression du gaz) et que le réglage de l'appareil sont compatibles.
• Les conditions de réglage pour cet appareil sont indiquées sur l'étiquette (ou plaque signalétique).
• Cet appareil n'est pas connecté à un dispositif d'évacuation des produits de combustion. Il doit être installé et connectés selon les normes d'installation en vigueur. Une attention particulière doit être donnée aux normes en vigueur concernant la ventilation.

• Avant l'installation, édeignez le gaz et la source d'alimentation électrique de l'appareil.

• Tous les appareils contenant des composants électriques doivent être reliés à la terre.

• Assurez-vous que le tuyau de gaz et le câble électrique sont installés d'une telle manière qu'ils ne touchent aucune pièce de l'appareil pouvant devenir chaude.
• Le tuyau de gaz ou le connecteur ne doit pas être plié ou bloqué par tout autre appareil.
• Vérifiez les dimensions de l'appareil ainsi que les dimensions de l'écart à couper dans le placard de cuisine.
• Les panneaux situés au-dessus du plan de travail, directement à proximité de l'appareil, doivent être composés de matériaux non inflammables. la surface stratifiée et la colle utilisée pour fixer la plaque doivent être résistantes à la chaleur pour éviter toute détermination.

• Ouvrez le robinet de l'appareil et allumez chaque brûleur. Vérifiez que la flamme est bleue transparente sans pointe jaune. Si les brûleurs semblent dysfonctionner, vérifiez ce qui suit :

• Le couvercle du brûleur est correctement positionné.

• Le diffuseur de flamme est correctement positionné.

• Le brûleur est aligné verticalement avec l'embout de l'injecteur.

• Un essai complet de fonctionnement et un teste de détection de fuite doivent être effectués après l'installation.

• Le tuyau flexible doit être placé de telle manière qu'il ne puisse pas entrer en contact avec une partie mobile du boîtier et qu'il ne passe pas à travers tout espace pouvant devenir bloqué.
• Des traces de colle produites durant la fabrication en usine répondent aux normes de toutes les plaques de cuisson.
• Ces instructions sont uniquement légales si le symbole national apparaît sur l'appareil. Il faut vous référer aux spécifications techniques qui vont fournir les manuels nécessaires concernant les conditions de l'utilisation nationale si le symbole n'apparaît pas.
• Assurez-vous que les conditions locales de distribution du gaz et l'ajustement de l'appareil soient compatibles avant la première utilisation.

• Les conditions d'ajustement de l'appareil sont portées à la plaquette indicatrice.

• L'appareil ne doit pas être connecté au dispositif d'évacuation des produits de combustion. Il faut le connecter conformément aux règles de l'installation actuelle. Nous devons faire particulièrement attention aux demandes concernées sur la ventilation.

• N'utilisez pas le garde-feu. L'utilisation inappropriée du garde-feu peut provoquer des accidents.

ATTENTION: En cas de bris de verre à chaud de la plaque: (pour la plaque chauante de cuisson en verre / céramique de verre)

- Interrompre immédiatement tous les brûleurs et tout élément de chauage électrique et d'isoler l'appareil du source de courant

- Ne pas toucher la surface de l'appareil,

- Ne pas uliser l'appareil.

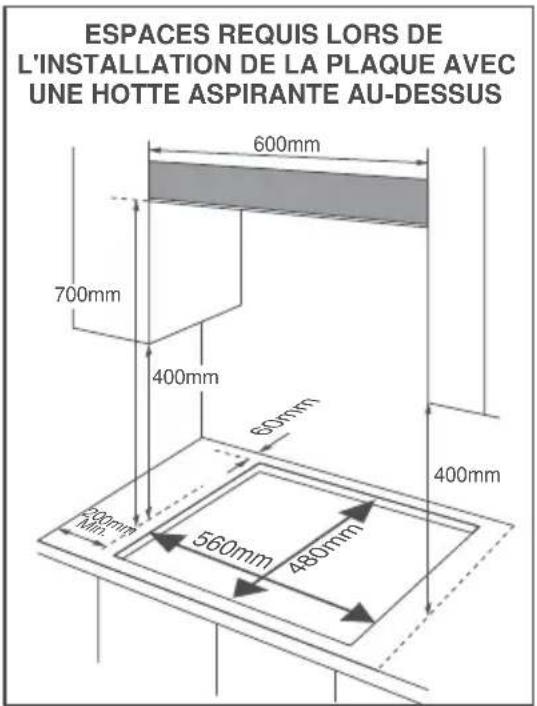

ESPACES REQUIS LORS DE L'INSTALLATION DE LA PLAQUE AVEC UNE HOTTE ASPIRANTE AU-DESSUS

• Cet appareil doit être intégré dans un placard de cuisine ou un plan de travail de 600mm, si les dimensions minimales suivantes sont respectés;
• Les bords de la plaque doivent être à une distance minimale de 60mm d'un côté ou d'un mur.
• 700 mm entre le point le plus haut de la surface de la plaque (incluant les brûleurs) et le fond de toute surface horizontale directement au-dessus.
• 400 mm entre les surfaces de la plaque, si le fond de toute surface horizontale est alignée avec le bord externe de la plaque. Si le dessous de la surface horizontale est inférieur à 400 mm, il doit alors être au moins à 50 mm des bords externes de la plaque.
• Un espace de 50 mm autour de l'appareil et entre la surface de la plaque et tout matériau combustible.

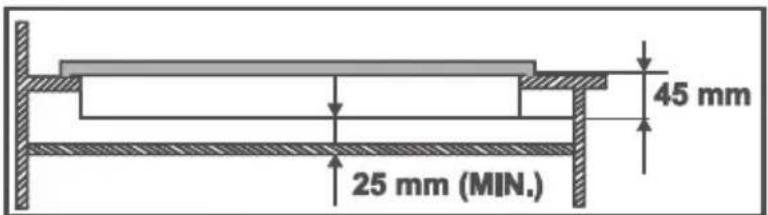

• Vous devez avoir un écart d'au moins 25 mm et au plus de 74 mm entre le dessous de l'appareil et toute surface qui est en-dessous.

• Un four doit être équipé d'une ventilation forcée pour installer la plaque au-dessus.
• Vérifiez les dimensions du four dans le manuel d'installation.

- La taille de la découpe doit être conforme aux indications.

1. Enlevez les supports d'ustensiles, les couvercles des brûleurs et le diffuseur de flamme et tournez soigneusement l'appareil à l'envers en le plaçant sur une surface matelassée. Prenez garde à ce que les dispositifs de surveillance des flammes ne sont pas endommagés durant cette opération.
2. Appliquez du joint adhésif fourni sur les bords de l'appareil.
3. Ne laissez pas d'écart dans l'agent de mastic et ne faites pas chevaucher l'épaisseur.

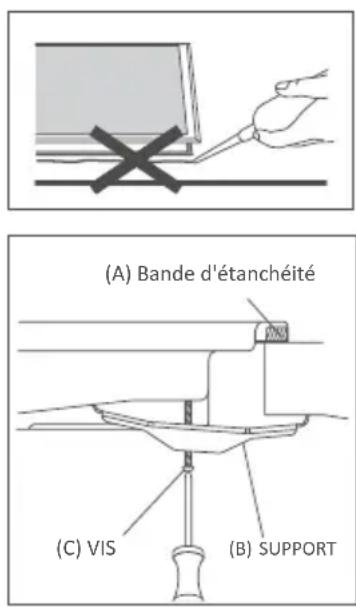

(A) Bande d'étanchéité (C) VIS (B) SUPPORT

N'utilisez pas de colle silicone pour fixer l'appareil sur le plan de travail, cela rendra difficile d'enlever l'appareil de l'ouverture dans le futur, surtout s'il doit être ré paré.

1. Placez la fixation (B) sur les trous qui correspondent à la taille des vis. Il y a un set de vis pour les trous dans chaque coin de la plaque (H).
   Serrez légèrement une vis (C) à travers la fixation (B) afin que la fixation s'attache à la plaque mais de manière à ce que la plaque puisse encore être ajustée.
2. Remettez la plaque à l'endroit puis baissez doucement dans l'ouverture que vous avez découpée dans votre plan de travail.
3. Sous la plaque, ajustez les fixations dans la position appropriée pour votre plan de travail. Puis resserrez complètement les vis (C) pour sécuriser la plaque de cuisson en position.

Connexion au gaz

- Cet appareil doit être installé et connecté selon les normes d'installation en vigueur dans le pays dans lequel l'appareil est utilisé.

- Cet appareil est alimenté par du gaz GPL ou du gaz naturel. La conversion pour une utilisation avec du GPL et du gaz naturel doit seulement è tre réalisé e par une personne qualifié e.

Remplacement d'alimentation en gaz et lignes directives de l'installation :

LPG > NG

NG > LPG

Le rail de gaz masc G1 / 2 " Rac

L femelle

Le rail de gaz

masc

∅11,5 Raccord femelle(Non inclus)

• La loi spule que tous les appareils à gaz doivent être installés par des personnes compétentes, conformément au Règlement de sécurité des installations et d'utilisation des appareils à gaz.
• Il est dans votre intérêt et celui de la sécurité d'assurer la conformité avec la loi.

Spécifications du gaz

Modèle	Type de gas & pression	Puissance électrique	L'apport de chaleur et la taille de l'orifice				L'apport total de chaleur
			Brûleur	Brûleur rapide	Semi-brûleur	Auxilaire-rapide
STG3VN Noir		220-240V~50-60Hz 2W	3.6kW (262g/h)	/	1.75kW (127g/h)	1.0kW (73g/h)	6.35kW (462g/h)
	G30 29 mbar		0.97 0.66	/		0.50	NA
	G20 20 mbar		1.41	/	1.00	0.78

Connexion électrique

• Cet appareil doit être relié à la terre.
• Cet appareil est conçu pour être connecté à une source électrique 220-240V, 50-60Hz CA.

• Les fils dans le câble principal sont colorés avec le code suivant :

• Vert/jaune = Terre

• Bleu = Neutre
• Marron = Phase

- Le fil qui est coloré en vert et jaune doit être connecté à la borne qui est marquée avec la lettre E ou par le symbole de la terre.

Réglage du gaz

• Prenez des précautions pour les opérations et les réglages à effectuer lors de la conversion d'un gaz à un autre.
• Tous les travaux doivent être effectués par un technicien qualifié.
• Avant de commencer, éteignez le gaz et la source électrique de l'appareil.

1. Changez l'injecteur des brû leurs

Injecteur

Enlevez les supports d'ustensiles, les couvercles des brûleurs et le diffuseur de flamme. Dévissez l'injecteur en utilisant une clé à pipe de 7 mm et remplacez-le avec l'injecteur stipulé pour la nouvelle alimentation en gaz. Réassemblez soigneusement tous les composants. Une fois que les injecteurs sont remplacés, il est conseillé de serrer solidement l'injecteur en place.

2. Ré glage du niveau minimum de la flamme

Poignée de contrôle Robinet Bague d'étanchéité. Vis de réglage

1. Tournez les robinets jusqu'au niveau minimum.
2. Enlevez le bouton du robinet et placez un petit tournevis au centre du manche de robinet.
3. Le réglage correct est obtenu lorsque la flamme a une longueur d'environ 3 à 4 mm.
4. Pour le gaz butane/propane, la vis de réglage doit être solidement serrée.
5. Remettez le bouton de contrôle en place.
6. Assurez-vous que la flamme ne s'éteint pas rapidement lorsque vous tournez le bouton du niveau maximum au niveau minimum. Si cela est le cas, enlevez le bouton de contrôle et réajustez le flux de gaz, puis testez de nouveau une fois que le réglage est effectué.
7. Répétez cette procédure pour chacun des robinets à gaz.

- Ne dé montez pas le manche du robinet : en cas de dysfonctionnement, changez le robinet entier.

- Avant de replacer les brû leurs sur la plaque, assurez-vous que l'injecteur n'est pas bloqué.

- Un test opé rationnel complet doit être réalisé après la conversion de gaz pour détecter toute fuite de gaz (utilisez du savon et de l'eau ou un détecteur de fuite de gaz)

Après avoir réalisé la conversion, un technicien qualifié ou un installateur doit marquer d'un "V" sur la catégorie de gaz correcte pour faire correspondre le ré glage sur la plaque signalé tique. Enlevez la marque "V" pré cé dente.

• Les ré parations doivent être effectué es par un technicien agréé
  •
  •

- uniquement. Toute réparation incorrecte peut entraî ner des dangers considé rables pour vous et d'autres personnes.

- Cependant, certains problèmes mineurs peuvent être résolus comme suit :

Problème	Cause probable	Solution
Pas d'allumage	Pas d'étincelle	Vérifiez l'alimentation électrique
	Le couvercle du brûleur n'est pas correctement assemblé	Assemblez correctement le couvercle
	L'alimentation en gaz est désactivée	Ouvrez complètement l'alimentation en gaz
L'appareil s'allume incorrectement	L'alimentation en gaz n'est pas complètement ouverte	Ouvrez complètement l'alimentation en gaz
	Le couvercle du brûleur n'est pas correctement assemblé	Assemblez le couvercle du brûleur correctement
	La prise d'allumage est contaminée avec des substances étrangères	Essuyez les substances avec un chiffon sec
	Les brûleurs sont mouillés	Séchez soigneusement les brûleurs
	Les trous dans le diffuseur de flamme sont bouchés	Nettoyez le diffuseur de flamme
Il y a du bruit lors de la combustion et l'allumage	Le couvercle du brûleur n'est pas correctement assemblé	Assemblez le couvercle du brûleur correctement
La flamme s'éteint lors de l'utilisation	Le dispositif de surveillance de flamme est contaminé avec des substances étrangères	Nettoyez le dispositif de surveillance de flamme
	Les produits en train de cuire ont bouilli et ont éteint la flamme.	Éteignez le bouton du brûleur. Attendez une minute et allumez de nouveau le brûleur.
	Un fort courant d'air peut avoir éteint la flamme	Veuillez éteindre le bouton et vérifiez la zone de cuisson pour vérifier s'il n'y a pas une fenêtre ouverte. Attendez une minute et allumez de nouveau le brûleur.
Flamme jaune	Les trous du diffuseur de flamme sont bouchésUn gaz différent est utilisé	Nettoyez le diffuseur de flammeVérifiez le gaz utilisé.
Flamme instable	Le couvercle du brûleur n'est pas correctement assemblé	Assemblez le couvercle du brûleur correctement
Odeur de gaz	Fuite de gaz	Arrêtez d'utiliser le produit et fermez la valve du milieu.Ouvrez la fenêtre pour ventiler. Contactez notre centre d'assistance en utilisant un téléphone à l'extérieur.

- Si le problème n'est pas résolu, veuillez contacter notre centre d'assistance à la clientè le.

ENLEVEMENT DES APPAREILS MENAGERS USAGES

Le fabricant et le revendeur ne peuvent pas être tenus responsable de tout accident ou dommage causé par une utilisation impropre de l'appareil, ou si les instructions données dans le présent manuel n'ont pas été respectées.

La directive Européenne 2012/19/EU sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la poubelle barrée est apposé sur tous les produits pour rappeler les obligations de la collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur appareil. La mise au rebut de la pile doit être effectuée de manière à respecter l'environnement. Déposez-les dans des bacs de collecte prévus pour cet effet (renseignez-vous auprès de votre revendeur afin de protéger l'environnement).

Séparez les éléments avant de trier

BUT INTERNATIONAL

1 Avenue Spinoza

77184 Emerainville, France
