VMBIN - Maison intelligente Velbus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module d'entrée universel à 1 canal
Marque	Velbus
Modèle	VMBIN
Catégorie	Maison intelligente
Tension d'alimentation	15 ± 3 VCC
Consommation maximale	20 mA
Dimensions (L x l x P)	58 x 37 x 18 mm
Indice de protection	IP10
Fonctions principales	Connexion de contacts libres de potentiel (bouton-poussoir, contact magnétique)
Configuration	Via logiciel VelbusLink
LED d'état entrée	S'allume lorsque l'entrée est fermée
LED d'alimentation	Tension d'alimentation détectée
LED Rx	Réception paquet bus CAN
LED Tx	Envoi paquet bus CAN
Utilisation	Système domotique Velbus
Montage	Universel (rail DIN ou vis)
Entretien	Nettoyer avec un chiffon sec et non pelucheux
Sécurité	Utiliser uniquement dans les limites de tension et de température spécifiées ; ne pas exposer à l'humidité
Conformité	Conforme aux directives européennes en vigueur

FOIRE AUX QUESTIONS - VMBIN Velbus

Comment connecter un bouton-poussoir au VMBIN ?

Connectez le bouton-poussoir entre la borne d'entrée et la masse (GND) du module. Référez-vous au schéma de connexion image 1 de la notice.

Puis-je utiliser un contact normalement fermé (NF) ?

Oui, il est possible d'utiliser un contact normalement fermé. Dans l'interface VelbusLink, téléchargez la page de configuration du VMBIN et activez le mode NC (Normally Closed).

Que signifie la LED d'entrée ?

La LED d'entrée s'allume lorsque l'entrée est fermée, c'est-à-dire lorsque le bouton-poussoir est enfoncé ou que le contact magnétique est actif.

Comment configurer le VMBIN avec VelbusLink ?

Téléchargez et installez le logiciel VelbusLink depuis le site www.velbus.eu. Connectez le module au bus Velbus, puis utilisez l'interface pour paramétrer les fonctions de l'entrée.

Quelle est la tension d'alimentation requise ?

Le VMBIN nécessite une tension d'alimentation de 15 ± 3 VCC et consomme au maximum 20 mA.

Quelles sont les dimensions du module ?

Les dimensions du VMBIN sont de 58 x 37 x 18 mm (Longueur x Largeur x Profondeur).

Le VMBIN est-il compatible avec d'autres modules Velbus ?

Oui, le VMBIN est conçu pour fonctionner avec le système domotique Velbus. Il peut être utilisé avec tous les modules de la gamme via le bus CAN.

Comment nettoyer le module ?

Utilisez un chiffon sec et non pelucheux pour nettoyer le module. Évitez tout liquide ou produit abrasif.

Que faire si la LED d'alimentation ne s'allume pas ?

Vérifiez que l'alimentation 15 VCC est correctement connectée et que la tension est dans la plage spécifiée. Si le problème persiste, vérifiez le câblage du bus.

Où télécharger la notice complète ?

La notice complète est disponible gratuitement au format PDF sur le site notice-facile.com ou sur le site officiel Velbus (www.velbus.eu).

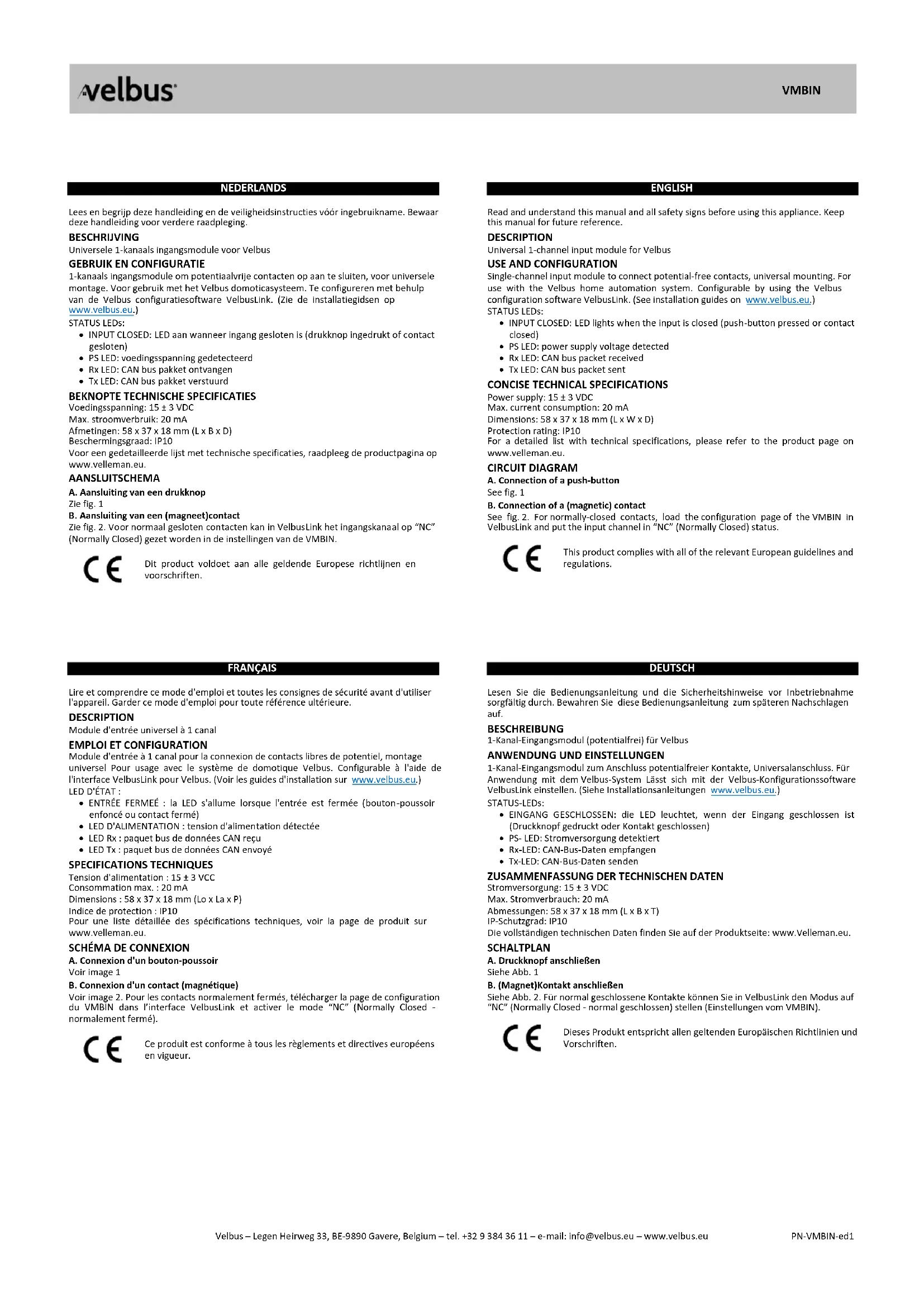

MODE D'EMPLOI VMBIN Velbus

Lire et comprendre ce mode d'emploi et toutes les consignes de sécurité avant d'utiliser l'appareil. Garder ce mode d'emploi pour toute référence ultérieure.

DESCRIPTION

Module d'entrée universel à 1 canal

EMPLOI ET CONFIGURATION

Module d'entrée à 1 canal pour la connexion de contacts libres de potentiel, montage universel Pour usage avec le système de domotique Velbus. Configurable à l'aide de l'interface VelbusLink pour Velbus. (Voir les guides d'installation sur www.velbus.eu.) LED D'ÉTAT :

• ENTRÉE FERMEÉ : la LED s'allume lorsque l'entrée est fermée (bouton-poussoir enfoncé ou contact fermé)
• LED D'ALIMENTATION : tension d'alimentation détectée
  • LED Rx : paquet bus de données CAN reçu
• LED Tx : paquet bus de données CAN envoyé

SPECIFICATIONS TECHNIQUES

Tension d'alimentation : 15 ± 3 VCC

Consommation max. : 20 mA

Dimensions : 58 x 37 x 18 mm (Lo x La x P)

Indice de protection : IP10

Pour une liste détaillée des spécifications techniques, voir la page de produit sur www.velleman.eu.

SCHÉMA DE CONNEXION

A. Connexion d'un bouton-poussoir

Voir image 1

B. Connexion d'un contact (magnétique)

Voir image 2. Pour les contacts normalement fermés, télécharger la page de configuration du VMBIN dans l'interface VelbusLink et activer le mode "NC" (Normally Closed - normalement fermé).

Ce produit est conforme à tous les règlements et directives européens en vigueur.
