Type de produit	Module relais miniature à 1 canal avec contact inverseur
Marque	Velbus
Modèle	VMB1RYS
Dimensions (L x l x P)	37 x 57 x 19 mm
Poids	Environ 30 g
Alimentation	15 ± 3 VDC
Consommation maximale	50 mA
Charge max. relais (résistif)	10 A @ 230 VAC / 10 A @ 30 VDC
Charge max. relais (capacitif)	6 A @ 230 VAC
Charge max. relais (inductif)	6 A @ 230 VAC
Plage de tension	0-250 VAC, 0-30 VDC
Nombre de canaux Velbus	6 (1 relais, 4 relais virtuels, 1 entrée externe)
Mode de fonctionnement	Autonome ou Velbus (via logiciel VelbusLink)
Protection (IP)	IP10
Température de service	-10 °C à +55 °C
Conformité	CE, directives européennes
Entretien	Nettoyer avec un chiffon sec
Installation	Montage sur rail DIN ou surface
Indication LED	État relais, communication, erreurs

FOIRE AUX QUESTIONS - VMB1RYS Velbus

Comment utiliser le VMB1RYS en mode autonome ?

Par défaut, le module est en mode autonome. Connectez un bouton à l'entrée externe et réglez le commutateur MODE/TERM à l'arrière pour choisir entre mode commutation (ON-OFF) ou mode bouton-poussoir (ON seulement lorsque l'entrée est fermée).

Comment configurer le VMB1RYS en mode Velbus ?

Connectez le module au bus Velbus avec au moins un autre module, puis modifiez l'adresse électronique de FF(HEX)/255(DEC) à une valeur entre 01 et 253 DEC à l'aide du logiciel VelbusLink. Le mode Velbus est alors activé et l'entrée externe peut être configurée par logiciel.

Que signifient les LED sur le VMB1RYS ?

En mode autonome : LED éteinte = NO ouvert, NC fermé ; LED allumée = NO fermé, NC ouvert ; 3 clignotements = tension faible. En mode Velbus : clignotement lent = minuterie active ; 2 clignotements = erreur de communication ; 3 clignotements = tension faible. LED PS = tension présente ; LED Rx/Tx = communication bus.

Comment réinitialiser le VMB1RYS en mode autonome ?

Utilisez le logiciel VelbusLink pour remettre l'adresse électronique à FF(HEX)/255(DEC). Le module repasse alors en mode autonome.

Quelle est la charge maximale du relais ?

Charge maximale : 10 A pour charge résistive (230 VAC ou 30 VDC), 6 A pour charge capacitive ou inductive (230 VAC). Plage de tension : 0-250 VAC, 0-30 VDC.

Le VMB1RYS est-il compatible avec d'autres modules Velbus ?

Oui, il s'intègre dans le système Velbus et peut communiquer avec d'autres modules via le bus CAN. Utilisez le logiciel VelbusLink pour la configuration.

Comment brancher l'entrée externe en mode autonome ?

Connectez un interrupteur ou bouton-poussoir entre la borne IN et la masse (GND). Le commutateur MODE/TERM détermine si l'entrée agit en mode commutation (bascule) ou bouton-poussoir (suivi).

Quelles sont les dimensions du VMB1RYS ?

Dimensions : 37 x 57 x 19 mm (L x l x P). Poids approximatif : 30 g.

Comment nettoyer le module ?

Utilisez un chiffon doux et sec. Ne pas utiliser de produits chimiques ou abrasifs. Débranchez l'alimentation avant tout nettoyage.

Que faire si la LED clignote 3 fois en continu ?

Cela indique une tension d'alimentation trop faible (< 12 VDC). Vérifiez l'alimentation 15 VDC et les connexions. Si le problème persiste, contactez le support technique.

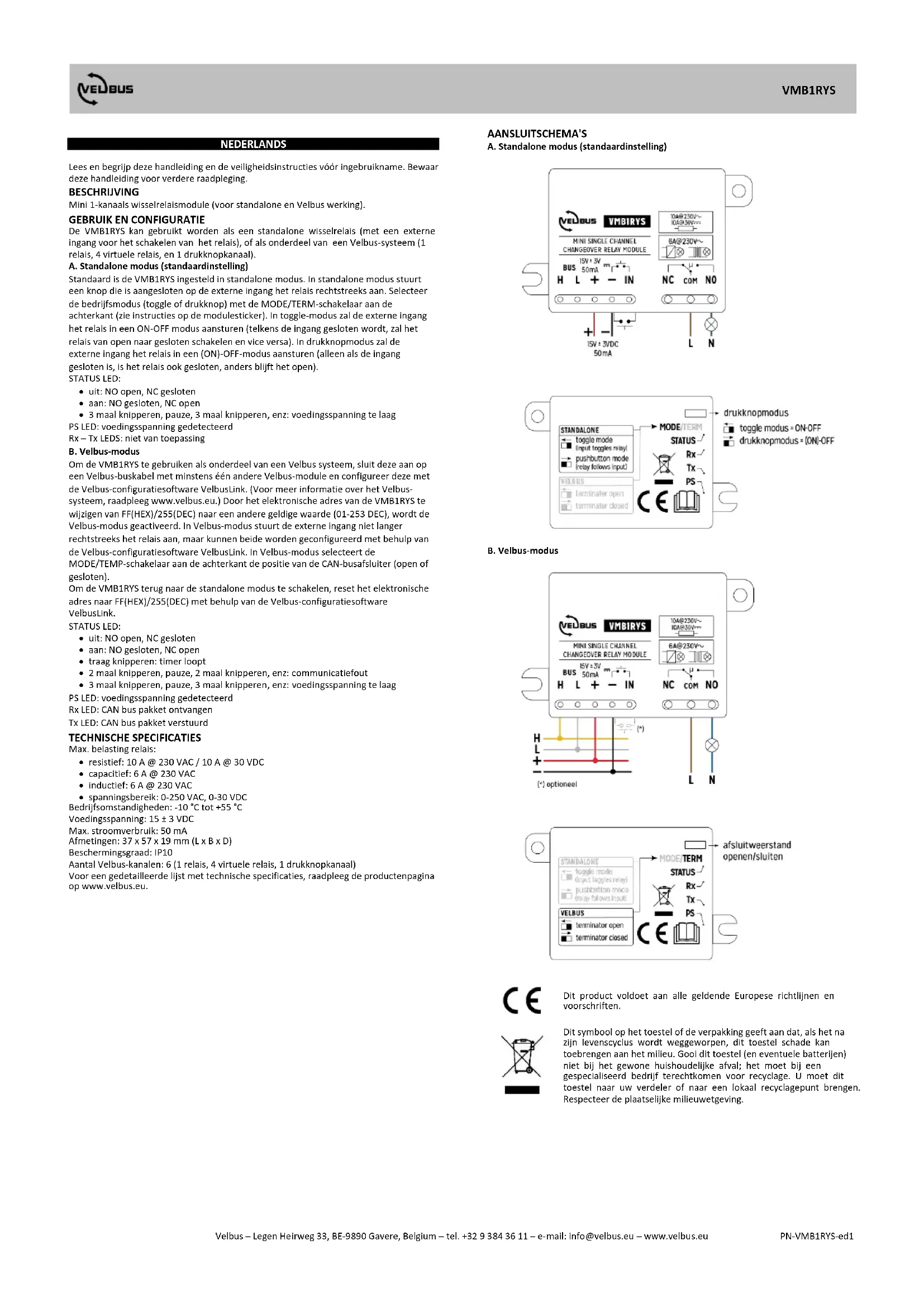

MODE D'EMPLOI VMB1RYS Velbus

Lire et comprendre ce mode d'emploi et toutes les consignes de sécurité avant d'utiliser l'appareil. Garder ce mode d'emploi pour toute référence ultérieure.

Description

Module relais miniature à 1 canal avec contact inverseur (pour fonctionnement Velbus et autonome).

EMPLOI Et configuration

Le VMB1RYS peut être utilisé comme relais inverseur autonome (avec une entrée externe pour la commutation du relais), ou comme partie d'un système Velbus (1 relais, 4 relais virtuels et 1 canal bouton-poussoir).

A. Mode autonome (réglage par défaut)

Par défaut, le VMB1RYS est en mode autonome. En mode autonome, un bouton connecté à l'entrée externe contrôle directement le relais. Sélectionnez le mode de fonctionnement (commutation ou bouton-poussoir) avec le commutateur MODE/TERM situé à l'arrière (voir les instructions sur l'autocollant du module). En mode de commutation, l'entrée externe contrôle le relais en mode ON-OFF (à chaque fois que l'entrée est fermée, le relais passe de l'état ouvert à l'état fermé et vice versa). En mode 'bouton-poussoir', l'entrée externe contrôle le relais en mode (ON)-OFF (uniquement lorsque l'entrée est fermée, le relais est également fermé, sinon il reste ouvert).

LED D'état:

• éteinte: NO ouvert, NC fermé • allumée: NO fermé, NC ouvert

- 3 clignotements, pause, 3 clignotements, etc.: tension d'alimentation trop faible LED PS: tension d'alimentation détectée

B. mode velbus

Pour utiliser le VMB1RYS comme partie d'un système Velbus, connectez-le à un câble Velbus avec au moins un autre module Velbus et configuez-le à l'aide du logiciel de configuration VelbusLink de Velbus. (Pour plus d'informations sur le système Velbus, consultez www. velbus. eu.) En changeant l'adresse électronique du VMB1RYS de

FF(HEX)/255(DEC) à toute autre valeur valide (01-253 DEC), le mode Velbus est activé.

En mode Velbus, l'entrée externe ne contrôle plus directement le relais, mais les deux peuvent être configurés à l'aide du logiciel de configuration VelbusLink de Velbus. En mode Velbus, le commutateur MODE/TEMP situé à l'arrière sélectionne la position de terminaison du bus CAN (ouvert ou fermé).

Pour remettre le VMB1RYS en mode autonome, réinitialisez l'adresse électronique à FF(HEX)/255(DEC) à l'aide du logiciel de configuration VelbusLink de Velbus.

LED D'état:

- éteinte: NO ouvert, NC fermé

• allumée: NO fermé, NC ouvert

- clignotement lent: la minuterie fonctionne

- 2 clignotements, pause, 2 clignotements, etc.: erreur de communication

- 3 clignotements, pause, 3 clignotements, etc.: tension d'alimentation trop faible LED PS: tension d'alimentation détectée

LED Rx: paquet de bus CAN reçu

LED Tx: paquet de bus CAN envoyé

Charge max. relais :

- résistif : 10 A @ 230 VCA / 10 A @ 30 VCC

• capacitif : 6 A @ 230 VCA • inductif : 6 A @ 230 VCA
• plage de tension : 0-250 VCA, 0-30 VCC

Conditions de service : de -10 °C à +55 °C

Alimentation : 15 ± 3 VCC

Max. consommation : 50 mA

Dimensions : 37 x 57 x 19 mm (L x l x P)

Protection (IP) : IP10

Nombre de canaux Velbus : 6 (1 relais, 4 relais virtuels, 1 entrée externe)

Pour une liste complète des spécifications techniques, consultez la fiche technique sur www. velbus. eu.

Schémas de connexion

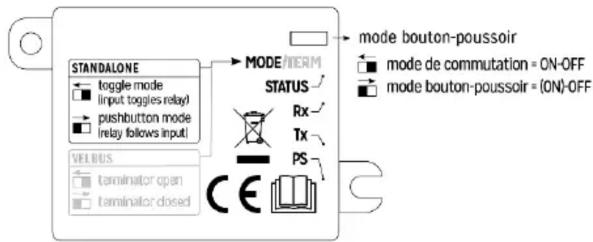

A. Mode autonome (réglage par défaut)

VELEBUS VMBIRYS MINI SINGLE CHANNEL CHANGEOVER RELAY MODULE 15V ± 3V 50mA BUS H L + - IN 15V ± 3VDC 50mA 10A@230V~ 10A@30V~ 6A@230V~ NC COM NO L N


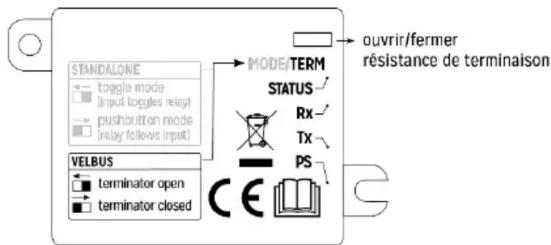

B. Mode Velbus

VEV_BUS VMBIRYS MINI SINGLE CHANNEL CHANGEOVER RELAY MODULE BUS 15V±3V 50mA H L + - IN 10A@230V~ 10A@30V~ 6A@230V~ NC COM NO (*) optionnel L N

STANDALONE Toggles mode Input toggles relay pushbutton mode relay follows input) MODE/TERM STATUS Rx Tx PS CEL OUTRIR/FERMER résistance de terminaison VELBUS Terminator open Terminator closed
