Marque	Faller
Modèle	161900
Type de produit	Véhicule miniature électrique (Car System)
Dimensions (approx.)	80 × 40 × 30 mm
Poids (approx.)	150 g
Alimentation	Accumulateurs rechargeables 2,4 V
Autonomie	4 à 5 heures (selon circuit)
Temps de charge complète	Environ 7 heures
Charge rapide	Possible en 1 heure (autonomie réduite)
Chargeur compatible	Faller réf. 1690 uniquement
Moteur / propulsion	Unité d'entraînement sur essieu arrière
Direction	Mécanisme mobile avec aimant rapporté, réglable
Pneus	Adhérents mous, collés sur jantes (colle Faller Expert 492)
Pièces détachées disponibles	Élément de direction avec aimant, pneus extérieurs de rechange
Accessoires fournis	Rétroviseur extérieur noir à coller
Service après-vente	Revendeur spécialisé ou SAV Faller (Gebr. FALLER GmbH)
Protection contre surcharge	Accus protégés contre excès de chargement

FOIRE AUX QUESTIONS - 161900 Faller

Comment recharger les accus du véhicule ?

Utilisez exclusivement l'appareil de chargement Faller réf. 1690. Branchez la prise spéciale dans la douille tripolaire du véhicule. La durée de recharge des accus vides est d'environ 7 heures pour une charge complète.

Puis-je utiliser un chargeur non Faller ?

Non, l'emploi d'un autre appareil de chargement risque de détruire les accus et annule toute responsabilité de Faller. Utilisez uniquement le chargeur réf. 1690.

Que faire si l'aimant de direction est décalé ?

Remettez l'aimant en place correctement en suivant le croquis de la notice. Il doit reposer à plat sur la voie pour éviter toute perturbation du fonctionnement.

Comment remplacer un pneu usé ?

Les pneus sont fixés avec un point de colle (Faller Expert 492). Remplacez uniquement les pneus mous extérieurs de l'essieu arrière. Les roues intérieures n'ont pas de fonction. Collez le nouveau pneu avec la même colle.

Où trouver des pièces de rechange ?

Les pièces (élément de direction avec aimant, pneus) sont disponibles chez votre revendeur spécialisé ou via le Service Après-Vente Faller.

Quelle est l'autonomie du véhicule ?

Avec des accus complètement chargés, l'autonomie est d'environ 4 à 5 heures, selon la configuration du circuit.

Comment coller le rétroviseur extérieur fourni ?

Le rétroviseur est une pièce noire annexée. Collez-le sur le camion (réf. 1600) pour compléter le véhicule. Utilisez une colle adaptée au maquettisme.

Que faire en cas de panne ou d'usure ?

Adressez-vous à votre revendeur spécialisé ou renvoyez le véhicule pour révision au Service Après-Vente de Gebr. FALLER GmbH.

Le véhicule ne démarre pas, que vérifier ?

Vérifiez que l'interrupteur est sur MARCHE, que les accus sont chargés, et que l'aimant de direction est correctement positionné. Si le problème persiste, contactez le SAV.

Puis-je recharger les accus en moins de 7 heures ?

Oui, une charge rapide d'environ 1 heure est possible, mais l'autonomie s'en trouve réduite. Les accus sont protégés contre les excès de chargement.

MODE D'EMPLOI 161900 Faller

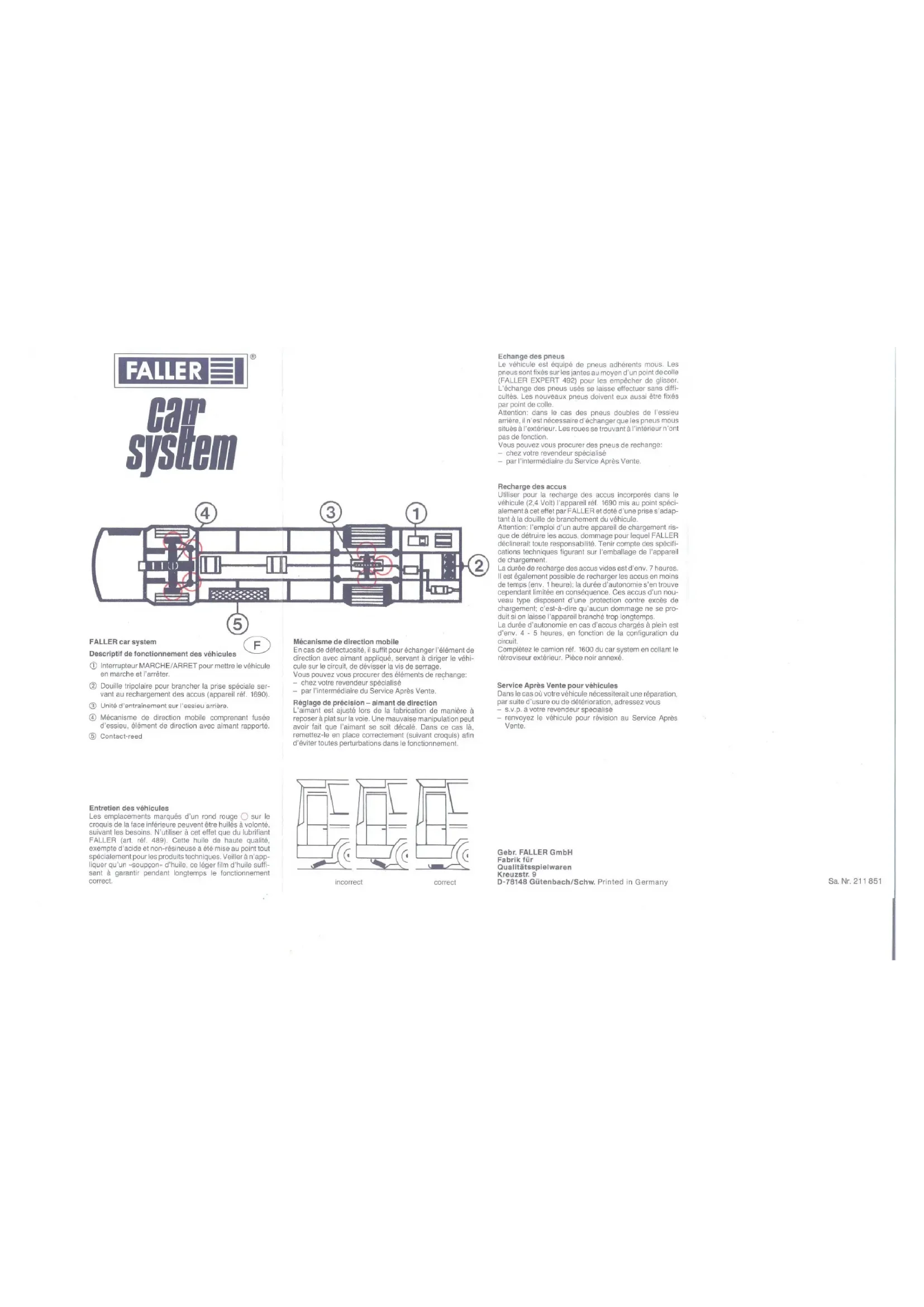

Descriptif de fonctionnement des véhicules

① Interrupteur MARCHE/ARRET pour mettre le véhicule en marche et l'arrêter.
② Douille tripolaire pour brancher la prise spéciale servant au rechargement des accus (appareil réf. 1690).
③ Unité d'entraînement sur l'essieu arrière.
④ Mécanisme de direction mobile comprenant fusée d'essieu, élément de direction avec aimant rapporté.
⑤ Contact-reed

Mécanisme de direction mobile

En cas de défectuosité, il suffit pour échanger l'élément de direction avec aimant appliqué, servant à diriger le véhicule sur le circuit, de dévisser la vis de serrage.

Vous pouvez vous procurer des éléments de rechange:

– chez votre revendeur spécialisé

- par l'intermédiaire du Service Après Vente.

Réglage de précision – aimant de direction
L'aimant est ajusté lors de la fabrication de manière à reposer à plat sur la voie. Une mauvaise manipulation peut avoir fait que l'aimant se soit décalé. Dans ce cas là, remettez-le en place correctement (suivant croquis) afin d'éviter toutes perturbations dans le fonctionnement.

Le véhicule est équipé de pneus adhérents mous. Les pneus sont fixés sur les jantes au moyen d'un point de colle (FALLER EXPERT 492) pour les empêcher de glisser. L'échange des pneus usés se laisse effectuer sans difficultés. Les nouveaux pneus doivent eux aussi être fixés par point de colle.

Attention: dans le cas des pneus doubles de l'essieu arrière, il n'est nécessaire d'échanger que les pneus mous situés à l'extérieur. Les roues se trouvant à l'intérieur n'ont pas de fonction.

Vous pouvez vous procurer des pneus de rechange:

- chez votre revendeur spécialisé

- par l'intermédiaire du Service Après Vente.

Recharge des accus

Utiliser pour la recharge des accus incorporés dans le véhicule (2,4 Volt) l'appareil réf. 1690 mis au point spécialement à cet effet par FALLER et doté d'une prise s'adaptant à la douille de branchement du véhicule.
Attention: l'emploi d'un autre appareil de chargement risque de détruire les accus, dommage pour lequel FALLER déclinerait toute responsabilité. Tenir compte des spécifications techniques figurant sur l'emballage de l'appareil de chargement.
La durée de recharge des accus vides est d'env. 7 heures. Il est également possible de recharger les accus en moins de temps (env. 1 heure): la durée d'autonomie s'en trouve cependant limitée en conséquence. Ces accus d'un nouveau type disposent d'une protection contre excès de chargement; c'est-à-dire qu'aucun dommage ne se produit si on laisse l'appareil branché trop longtemps.
La durée d'autonomie en cas d'accus chargés à plein est d'env. 4 - 5 heures, en fonction de la configuration du circuit.
Complètez le camion réf. 1600 du car system en collant le rétroviseur extérieur. Pièce noir annexé.

Service Après Vente pour véhicules

Dans le cas où votre véhicule nécessiterait une réparation,
par suite d'usure ou de deterioration, adressez vous
- s.v.p. a votre revenuéur specialise
- renvoyez le vehicule pour révision au Service Après Vente.

Gebr. FALLER GmbH
