MA010012474 - Armoire électrique Minkels - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Armoire électrique
Dimensions	Non spécifiées
Matériau	Acier
Protection	Indice de protection IP (non spécifié)
Capacité de charge	Non spécifiée
Utilisation	Conçu pour le stockage et la protection des équipements électriques
Maintenance	Vérification régulière de l'intégrité structurelle et des systèmes de verrouillage
Sécurité	Doit être installé conformément aux normes électriques en vigueur
Informations générales	Idéal pour les environnements industriels et commerciaux

FOIRE AUX QUESTIONS - MA010012474 Minkels

Quelles sont les dimensions de l'armoire électrique Minkels MA010012474 ?

Les dimensions de l'armoire électrique Minkels MA010012474 sont 600 mm de largeur, 600 mm de profondeur et 2000 mm de hauteur.

Quel est le poids de l'armoire électrique Minkels MA010012474 ?

Le poids de l'armoire électrique Minkels MA010012474 est de 80 kg.

Comment installer l'armoire électrique Minkels MA010012474 ?

Pour installer l'armoire électrique, assurez-vous de suivre les instructions d'installation fournies dans le manuel, en veillant à fixer correctement l'armoire au mur ou au sol pour garantir sa stabilité.

Quels sont les matériaux utilisés pour l'armoire électrique Minkels MA010012474 ?

L'armoire électrique Minkels MA010012474 est fabriquée en acier de haute qualité, offrant une bonne résistance et durabilité.

Comment puis-je nettoyer mon armoire électrique Minkels MA010012474 ?

Utilisez un chiffon doux et humide pour nettoyer la surface de l'armoire. Évitez les produits abrasifs qui pourraient rayer la peinture.

Y a-t-il des options de ventilation pour l'armoire électrique Minkels MA010012474 ?

Oui, l'armoire électrique Minkels MA010012474 est équipée de panneaux latéraux et de grilles de ventilation pour assurer une circulation d'air adéquate.

Quel type de verrouillage est disponible sur l'armoire électrique Minkels MA010012474 ?

L'armoire électrique Minkels MA010012474 dispose d'un système de verrouillage à clé pour sécuriser l'accès au contenu de l'armoire.

Où puis-je trouver des pièces de rechange pour l'armoire électrique Minkels MA010012474 ?

Vous pouvez trouver des pièces de rechange pour l'armoire électrique Minkels MA010012474 auprès de votre revendeur local ou sur le site web du fabricant.

Puis-je utiliser l'armoire électrique Minkels MA010012474 à l'extérieur ?

Non, l'armoire électrique Minkels MA010012474 est conçue pour un usage intérieur uniquement. L'exposition aux intempéries peut endommager le produit.

Quelle est la garantie de l'armoire électrique Minkels MA010012474 ?

L'armoire électrique Minkels MA010012474 est généralement couverte par une garantie de 2 ans contre les défauts de fabrication. Vérifiez les termes spécifiques auprès de votre revendeur.

MODE D'EMPLOI MA010012474 Minkels

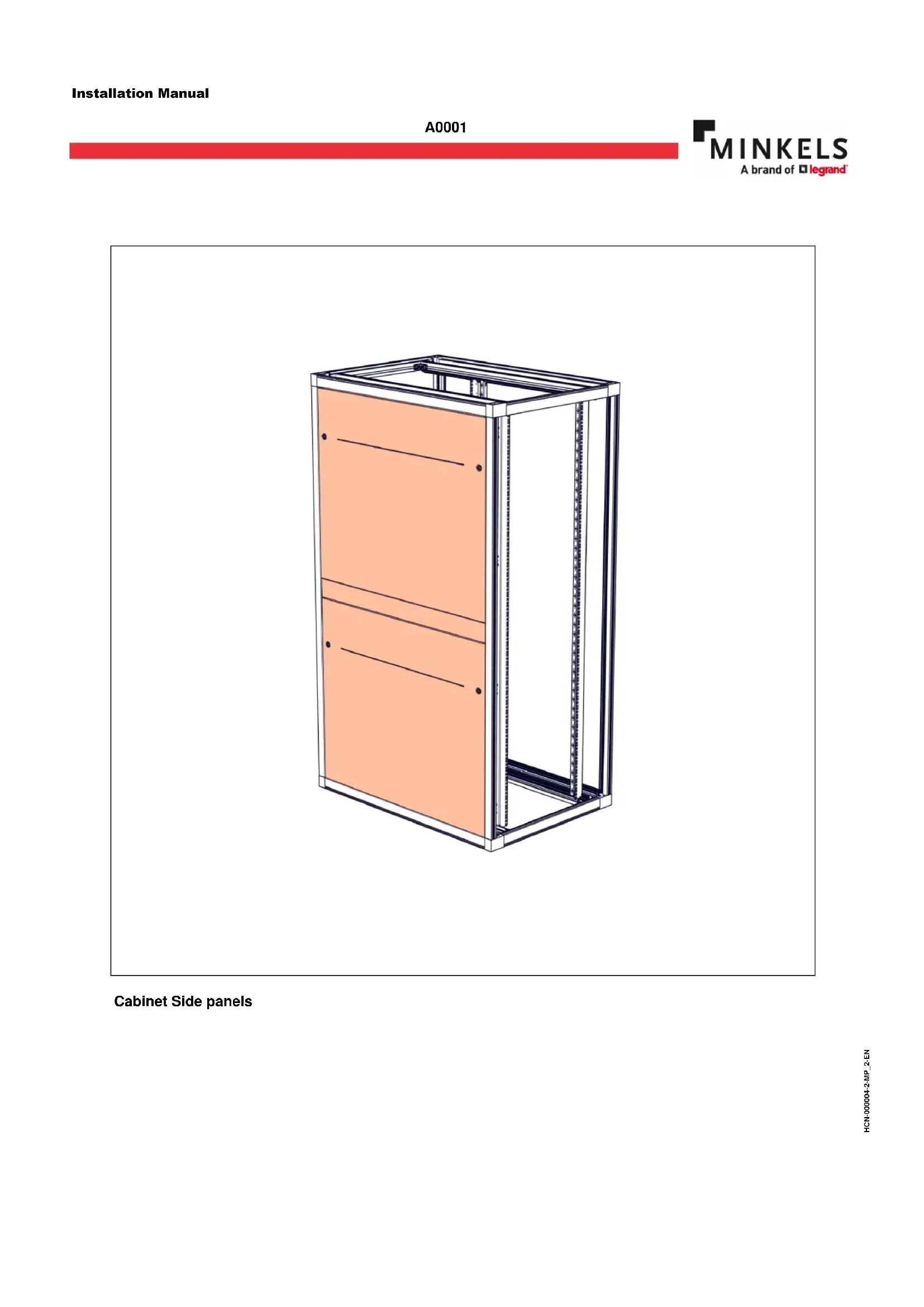

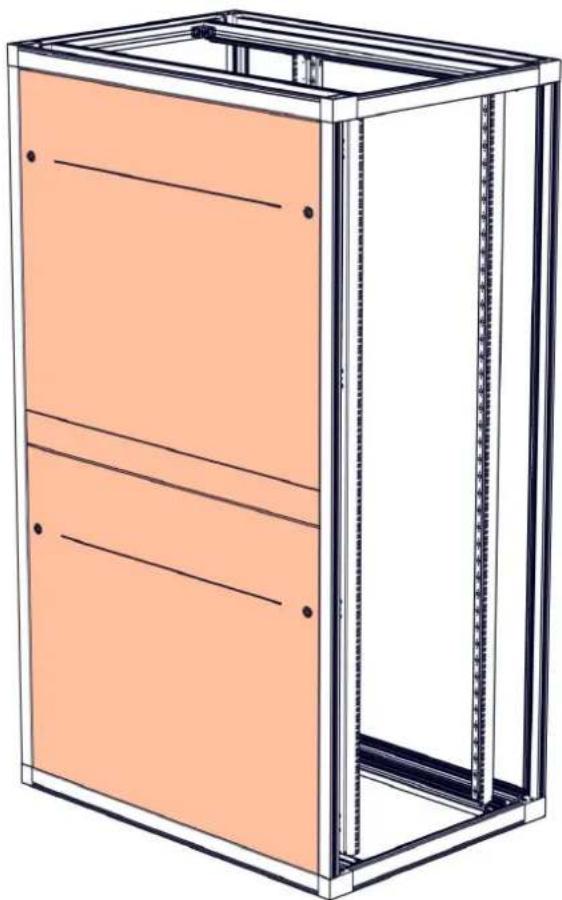

Technical line drawing of a cabinet frame with orange panel and white walls (no text or symbols)

Cabinet Side panels

Illustration of a screwdriver and a circular gear-like object with a star pattern (no text or symbols)

T25

Illustration of a pink key with a handle and loop (no text or symbols)

Components

1001P

1,9 Nm ±0,5

M5 × 10 (T25)

Simple 3D illustration of a diagonal orange line with no text or symbols

1005Q

1.1

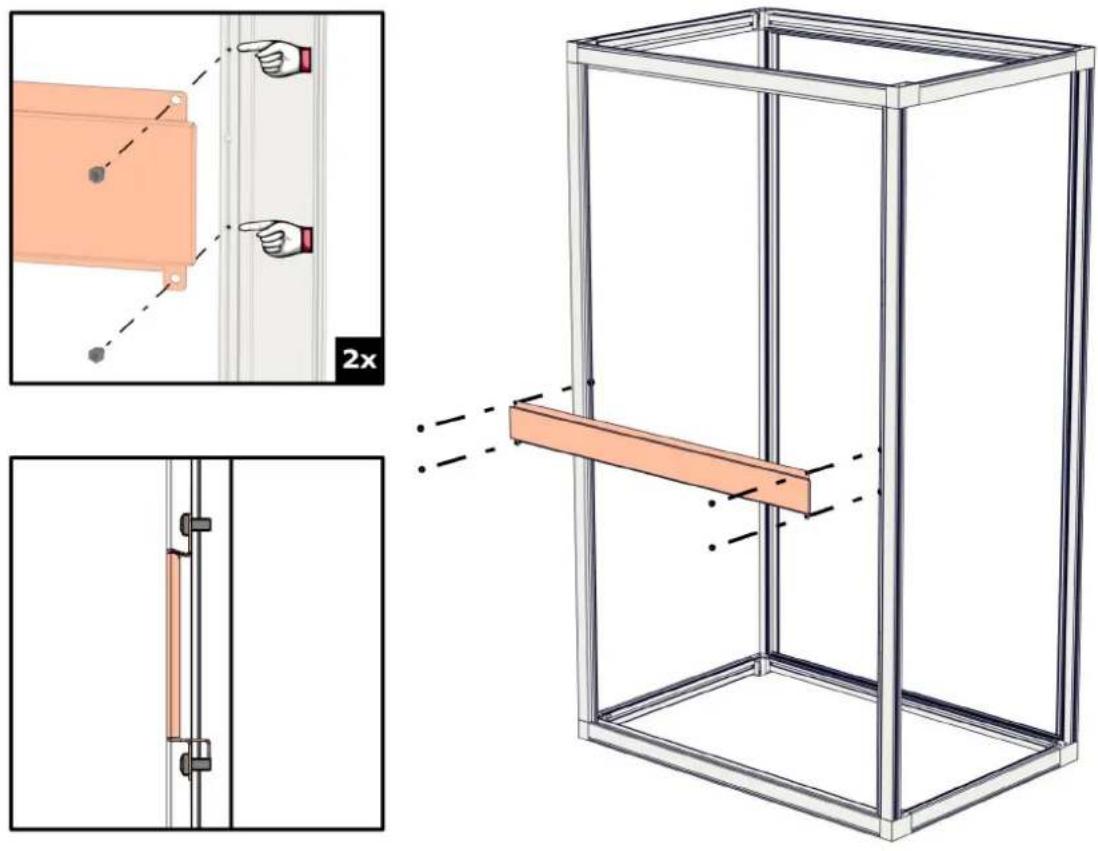

Technical diagram illustrating a 3D box assembly with labeled components and directional arrows, including a zoomed-in view of the component.

M5 x 10 (T25)

1005Q

T25
N-000004-2:000859-4

1.2

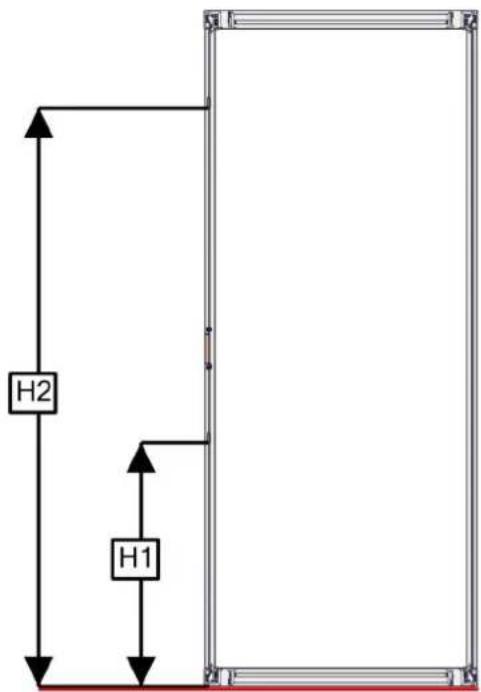

REF_H [U]	H1	H2
20	623,3	-
24	756,65	-
29	478,84	1169,35
33	523,29	1302,7
38	623,3	1513,84
42	712,2	1691,64
47	767,76	1858,32
51	856,66	2036,12
52	867,78	2069,46

H2 H1

N-000004-2/000859-4

1.3

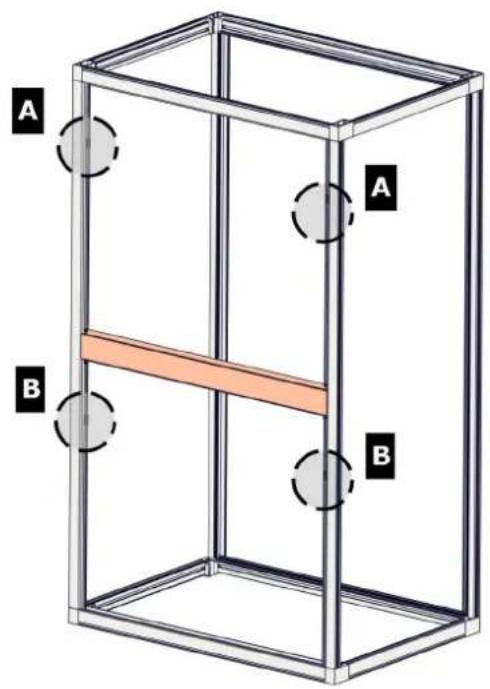

H2 A

A A B B

H1 B

N-000004-2:000859-4

1.4

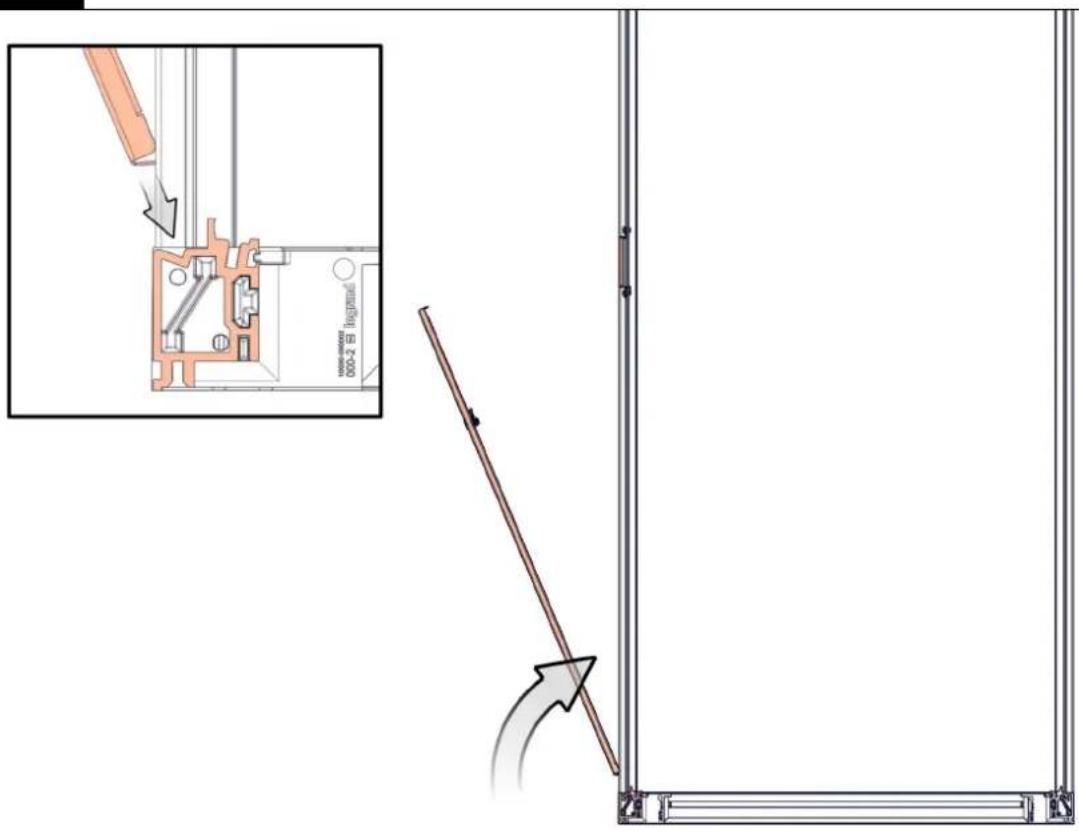

Technical diagram showing a mechanical assembly with an inset close-up of a component being inserted, and a directional arrow indicating motion.

N-000004-2:000859-4

1.5

Diagram showing a circular object with motion arrows on a vertical panel, no text or symbols present

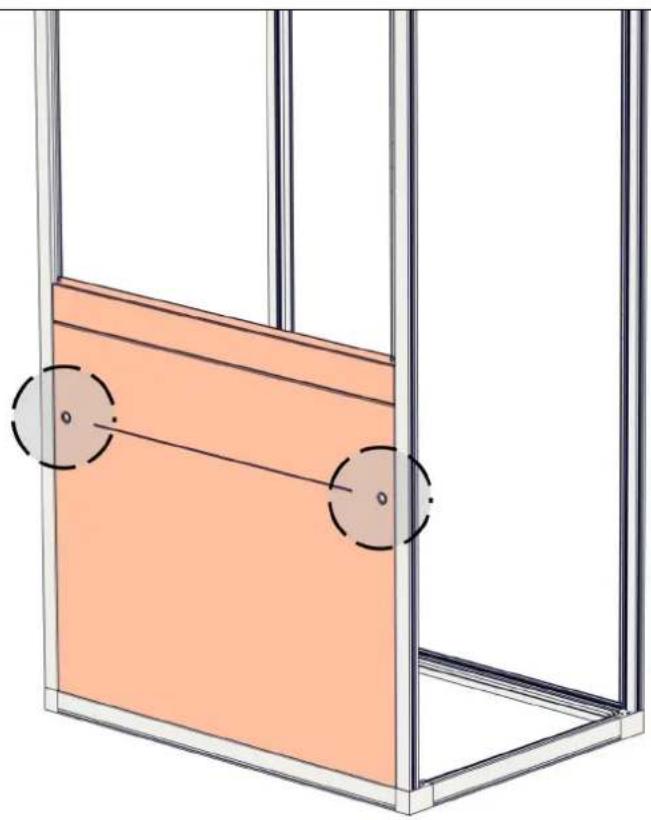

Technical diagram of a structural frame with two circular components and diagonal lines, no text or symbols present

Diagram showing a circular object with a curved arrow pointing to it, placed on an orange background with a white vertical bar on the right (no text or symbols)

N-000004-2:000859-4

1.6

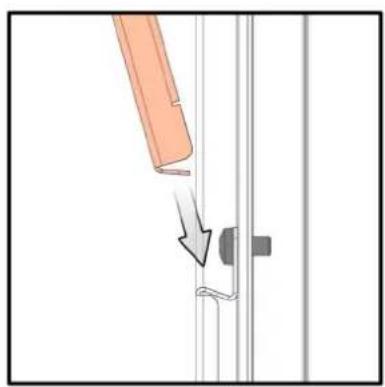

Diagram showing a mechanical component being inserted into a wall, with a directional arrow indicating force or motion (no text or symbols present)

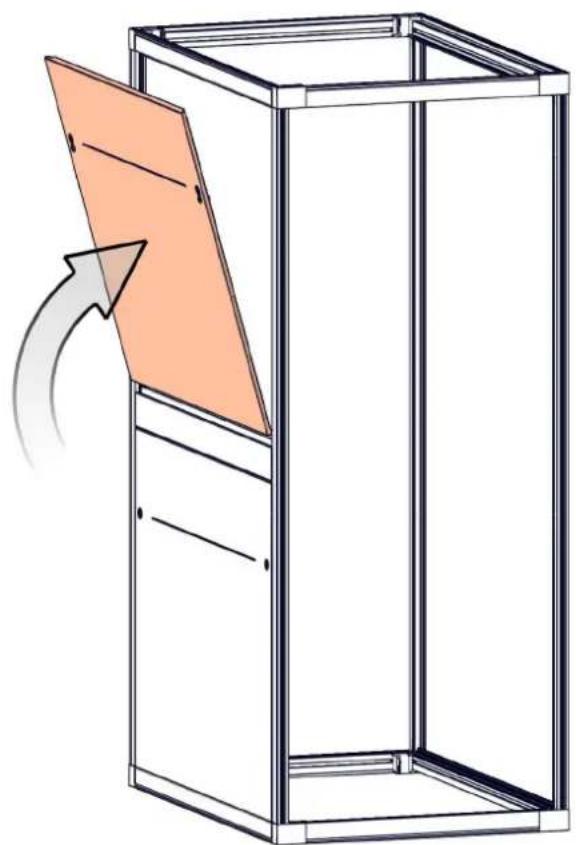

Line drawing of a cabinet with an open lid and directional arrow indicating rotation (no text or symbols)

1001P
N-000004-2/000859-4

1.7

Diagram showing a circular object with motion arrows inside a rectangular frame, no text or symbols present

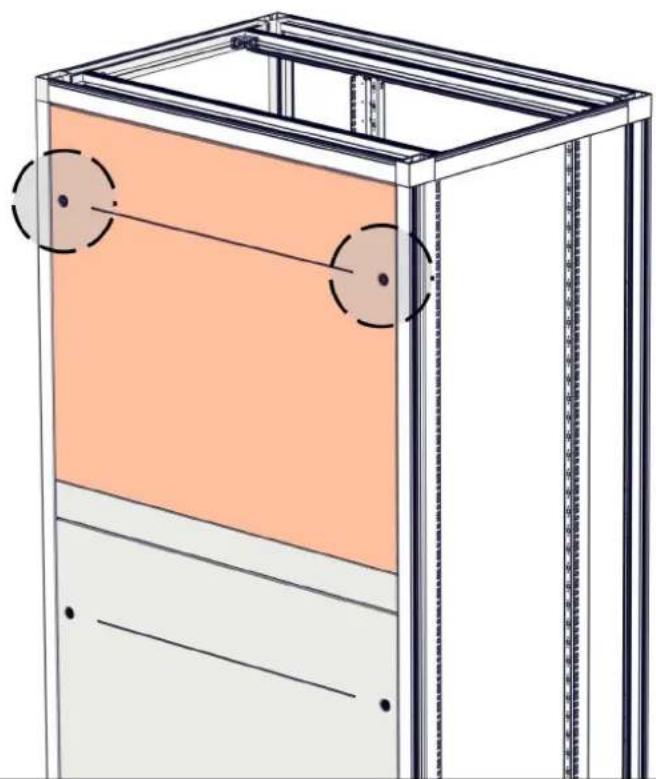

Technical line drawing of a cabinet or enclosure with two circular components on one side (no text or symbols)

Diagram showing a circular object with a curved arrow pointing to it, placed on an orange background with a white vertical bar and label 'R' (no text or symbols on the object itself)

N-000004-2:000859-4
