A00170000384001 - Armoire électrique Minkels - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Armoire électrique
Marque	Minkels
Modèle	A00170000384001
Utilisation prévue	Logement et protection de composants électriques et électroniques
Matériau	Acier avec revêtement époxy
Dimensions (H x L x P)	Environ 600 x 600 x 300 mm
Poids	Environ 15 kg
Alimentation	Aucune (armoire passive)
Indice de protection	IP20
Température de fonctionnement	-5 °C à +40 °C
Capacité de charge maximale	50 kg (répartie)
Fonctions principales	Montage de composants sur rail DIN, gestion de câbles, protection mécanique et électrique
Accessoires inclus	Plaque de montage, goulotte de câbles, visserie T25
Entretien et nettoyage	Nettoyer avec un chiffon doux sec ou légèrement humide sans solvant
Consignes de sécurité	Mise à la terre obligatoire, ne pas utiliser à l'extérieur sans protection supplémentaire
Pièces détachées et réparabilité	Pièces disponibles auprès du fabricant (ports, ventilateurs, serrures)
Garantie	2 ans (hors usage inapproprié)
Informations générales	Fabriqué par Minkels, une marque du groupe Legrand

FOIRE AUX QUESTIONS - A00170000384001 Minkels

Comment installer l'armoire électrique Minkels A00170000384001 ?

Fixez l'armoire au mur à l'aide des trous de fixation prévus, en utilisant des chevilles adaptées. Assurez-vous qu'elle est de niveau et solidement ancrée. Suivez le schéma de montage fourni dans la notice.

Quel type de rail DIN est compatible ?

L'armoire accepte les rails DIN standard de type TH35 (35 mm). Les composants munis de clips pour rail DIN peuvent être montés directement.

Puis-je utiliser cette armoire à l'extérieur ?

Non, cet appareil est conçu pour un usage en intérieur uniquement (indice IP20). Pour une utilisation extérieure, il faut le placer dans un abri ou utiliser une armoire spécifique avec un indice de protection plus élevé.

Comment passer les câbles dans l'armoire ?

Utilisez les passe-câbles situés en haut et en bas de l'armoire. Passez les câbles dans les goulottes incluses pour un cheminement ordonné et fixez-les avec des colliers de serrage.

Quelle est la capacité de charge maximale de la plaque de montage ?

La plaque de montage peut supporter une charge répartie allant jusqu'à 50 kg. Il est important de répartir le poids uniformément pour éviter toute déformation.

Comment nettoyer l'armoire sans l'endommager ?

Utilisez un chiffon doux et sec. Si nécessaire, humidifiez légèrement le chiffon avec de l'eau claire. N'utilisez jamais de produits chimiques agressifs, de solvants ou d'abrasifs.

L'armoire doit-elle être mise à la terre ?

Oui, pour des raisons de sécurité, l'armoire doit être reliée à la terre via le bornier de terre prévu. Cette opération est obligatoire pour garantir la protection contre les chocs électriques.

Où puis-je acheter des pièces détachées ou des accessoires ?

Les pièces détachées (serrures, charnières, plaques de montage) sont disponibles auprès du fabricant Minkels ou de ses distributeurs agréés. Contactez le service client Legrand pour plus d'informations.

Puis-je empiler plusieurs armoires Minkels ?

Ce modèle n'est pas conçu pour être empilé. Si vous avez besoin de plusieurs armoires, installez-les côte à côte ou utilisez un rack approprié.

Quel outil est nécessaire pour le montage des panneaux ?

Utilisez un tournevis cruciforme de taille T25 pour les vis fournies. Serrez au couple de 1,9 Nm comme indiqué dans la notice pour éviter d'endommager les taraudages.

MODE D'EMPLOI A00170000384001 Minkels

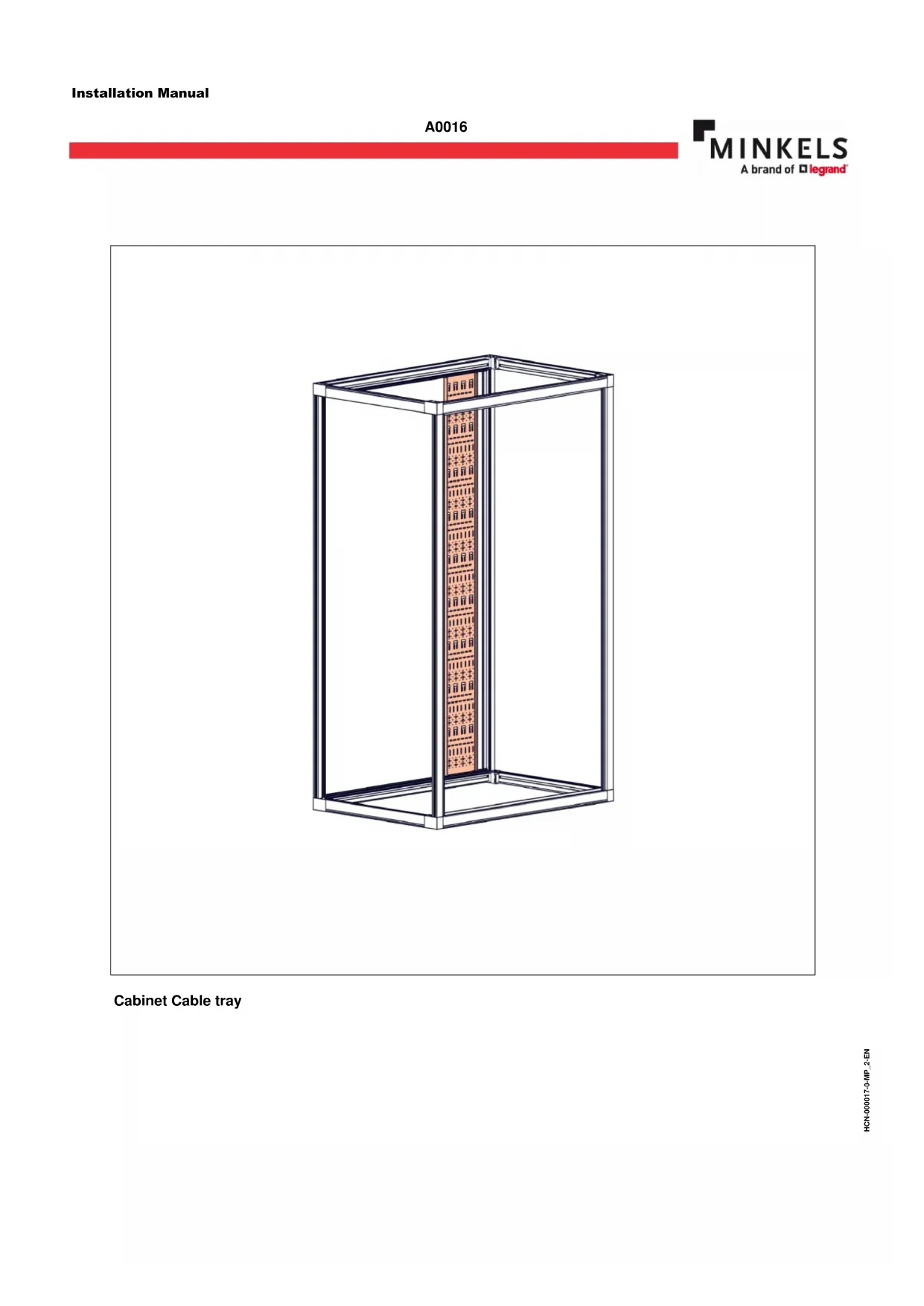

Cabinet Cable tray

T25

Components

M5×10(T25)

10082

1.1

N-000017-C000903-C

1.2

N-C00017-0:000903-C

2.1

N-000017-0:000866-3

2.2

2.3

1,9Nm

±0.5

M5 x 10 (T25)

T25

N-000017-0:000866-3

Notes

Notes

MINKELS

A brand of legrand
