A00170000424001 - Armoire électrique Minkels - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Armoire électrique
Marque	Minkels
Modèle	A00170000424001
Matériau	Acier
Couleur	Gris clair (RAL 7035)
Hauteur	2000 mm
Largeur	600 mm
Profondeur	800 mm
Poids	80 kg
Capacité de charge maximale	800 kg
Indice de protection	IP20
Normes	IEC 60297, CE
Type de montage	Sur socle ou sur pieds réglables
Porte	Avant avec verrouillage
Ventilation	Naturelle, options ventilateurs
Mise à la terre	Barrette de terre incluse
Accessoires fournis	Vis M5 x 10 (T25), platines de montage
Entretien et nettoyage	Nettoyer avec un chiffon doux humide, éviter les produits abrasifs
Réparabilité	Pièces détachées disponibles, contacter Minkels
Garantie	2 ans

FOIRE AUX QUESTIONS - A00170000424001 Minkels

Comment installer l'armoire électrique Minkels A00170000424001 ?

L'armoire doit être installée sur une surface plane et stable. Utilisez les pieds réglables pour la mise à niveau. Fixez-la au sol si nécessaire pour éviter tout basculement. Référez-vous au plan de montage fourni.

Quel type de vis utiliser pour le montage ?

Utilisez les vis M5 x 10 (T25) fournies avec un couple de serrage de 1,9 Nm ±0,5. Ne pas dépasser ce couple.

Comment assurer la mise à la terre ?

L'armoire est équipée d'une barrette de terre. Raccordez-la au conducteur de protection de l'installation électrique conformément aux normes en vigueur.

Quelle est la capacité de charge maximale ?

La charge statique maximale est de 800 kg répartis uniformément. Ne pas dépasser cette limite pour éviter tout risque de déformation.

Comment ventiler l'armoire ?

L'armoire dispose d'une ventilation naturelle. Pour des charges thermiques élevées, installez des ventilateurs en option dans les emplacements prévus.

Puis-je monter l'armoire sur des roulettes ?

Oui, des roulettes en option sont disponibles. Assurez-vous qu'elles supportent le poids total de l'armoire chargée.

Comment nettoyer l'armoire ?

Utilisez un chiffon doux légèrement humide. N'utilisez pas de produits abrasifs ou de solvants qui pourraient endommager la peinture.

Où trouver des pièces de rechange ?

Contactez le service client Minkels ou votre revendeur agréé. Les pièces telles que les portes, les panneaux latéraux et les serrures sont disponibles.

L'armoire est-elle compatible avec des équipements 19 pouces ?

Oui, elle est conçue pour accueillir des équipements au standard 19 pouces avec une profondeur réglable.

Quelle est la durée de garantie ?

L'armoire est garantie 2 ans contre tout défaut de fabrication. Contactez Minkels pour toute réclamation.

MODE D'EMPLOI A00170000424001 Minkels

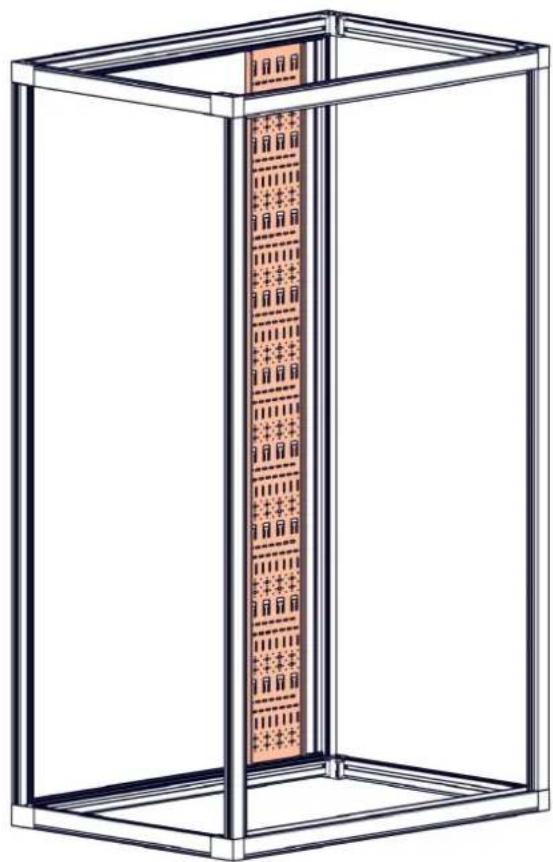

Technical line drawing of a vertical structural frame with internal grid pattern (no text or symbols)

Cabinet Cable tray

Illustration of a screwdriver and a circular object with a star-like pattern (no text or symbols)

T25

Components

1,9 Nm ±0,5

M5 × 10 (T25)

Pure geometric pattern of intersecting lines forming a diagonal bar (no text or symbols)

10082

1.1

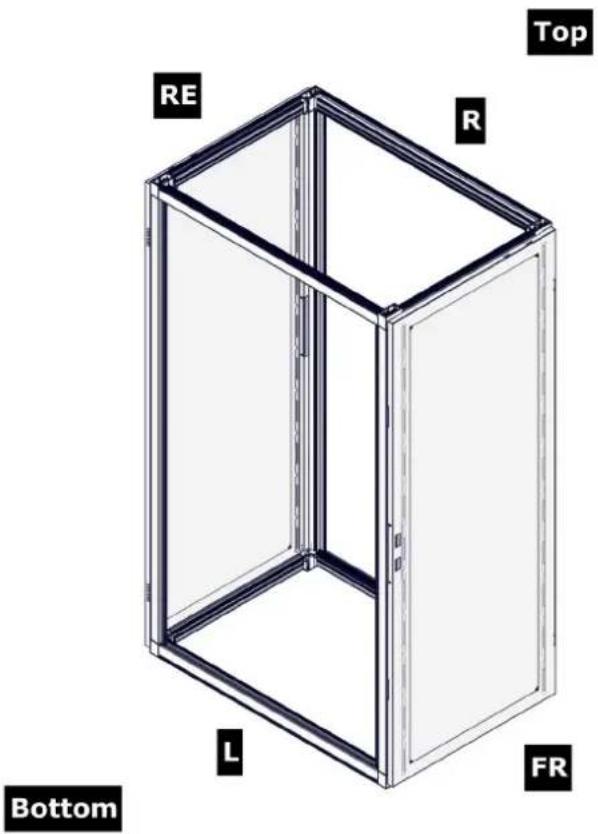

Top RE R Bottom L FR

N-000017-0:000903-0

1.2

30 mm

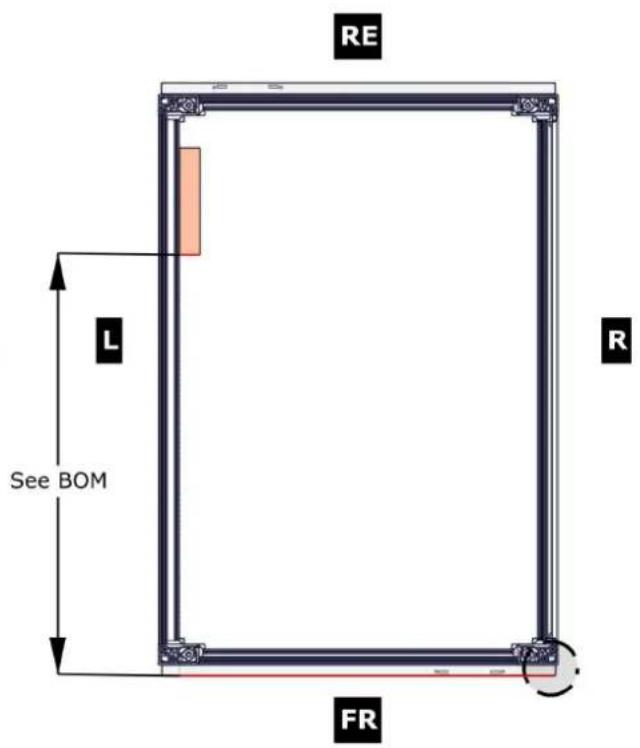

RE L See BOM R FR

N-000017-0:000903-0

2.1

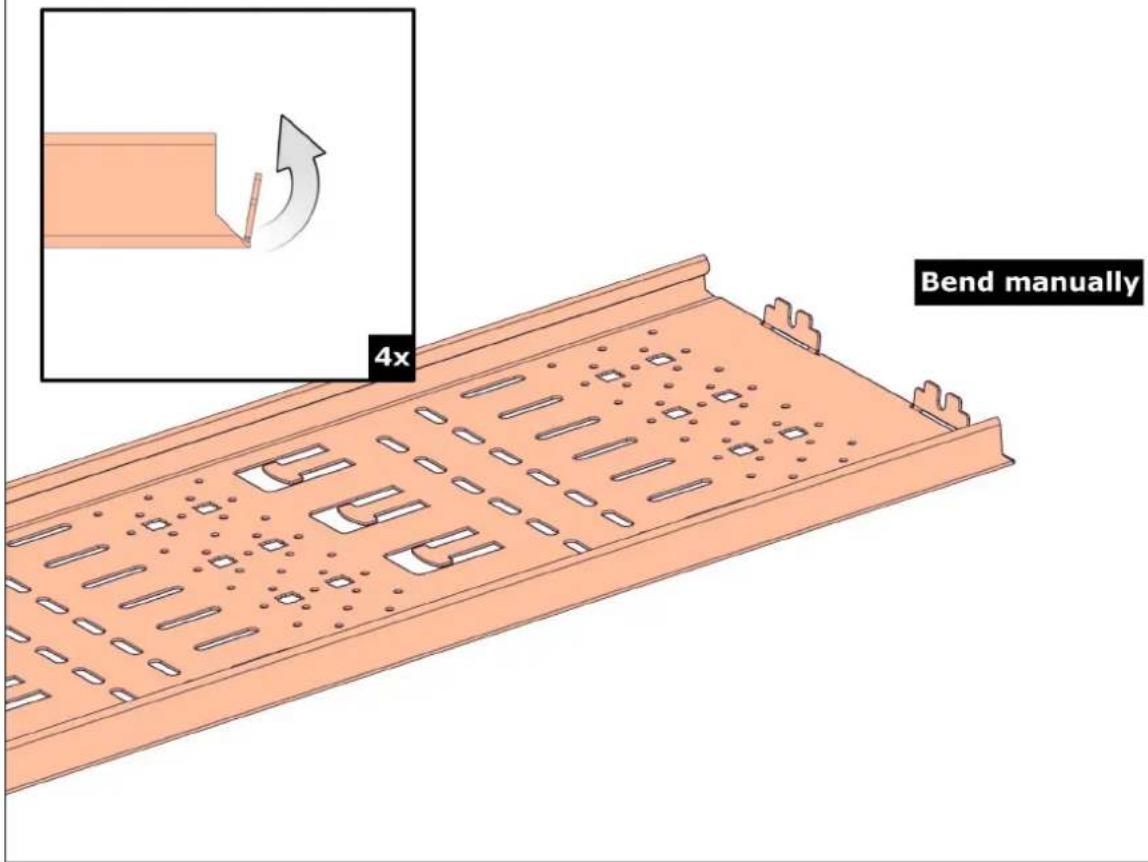

4x Bend manually

N-000017-0:000866-3

2.2

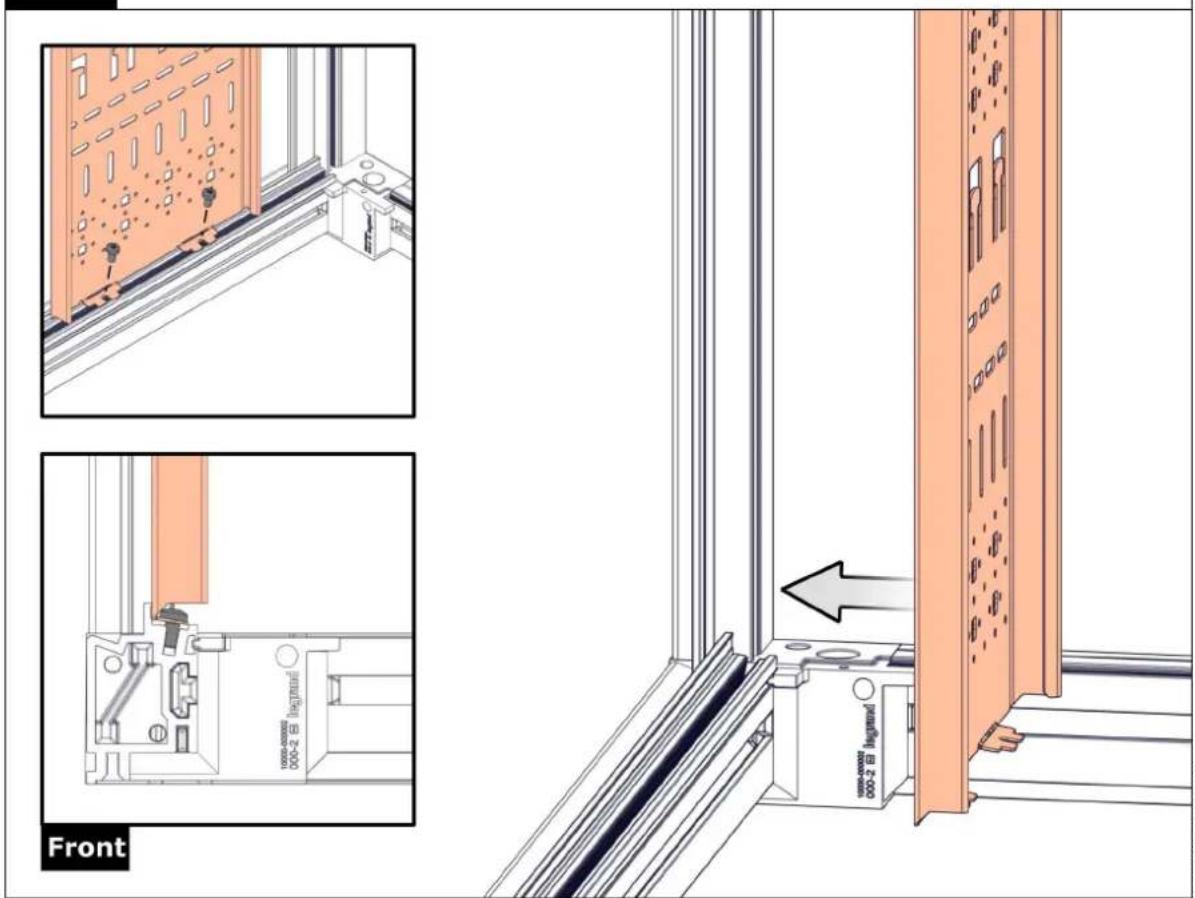

Front 1000-0000 000-2 B Height/total 1000-0000 000-2 B Height/total

M5 x 10 (T25)

10082

T25

2.3

Architectural diagram showing structural components and wiring (no text or symbols)

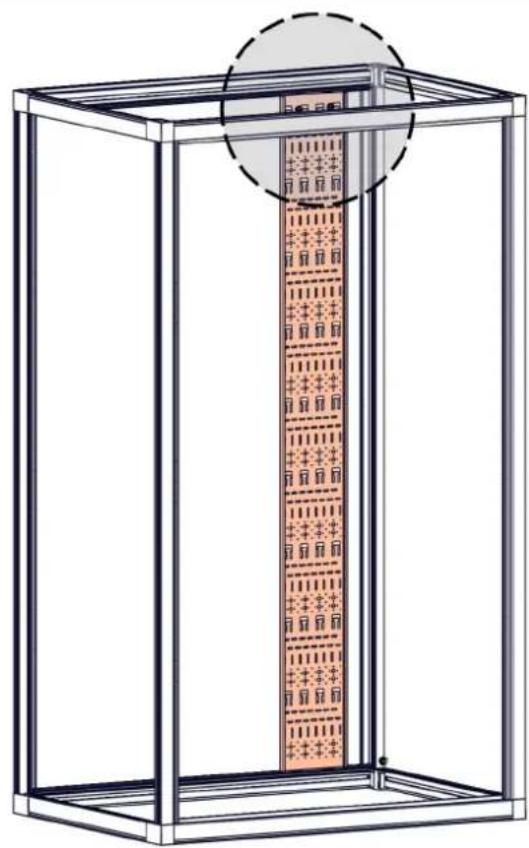

Technical line drawing of a vertical structural frame with grid pattern, no text or symbols present

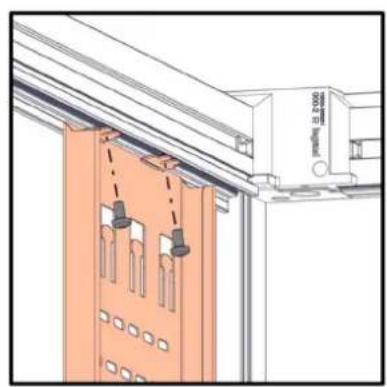

M5 x 10 (T25)

T25
N-000017-0/000866-3
