Type de produit	Robot footballeur à assembler (robot jouet)
Marque	AREXX
Modèle	SR129
Tension d'alimentation	3 V (2 piles LR03 de 1,5 V chacune, non fournies)
Consommation électrique	Environ 300 mA max.
Dimensions (hauteur x longueur)	100 mm x 160 mm
Longueur du câble du contrôleur	1,5 m
Fonctions principales	Robot footballeur pilotable via contrôleur filaire, déplacement multidirectionnel, mécanisme à engrenages et manivelles pour mouvement des jambes
Alimentation	2 piles LR03 (AAA) 1,5 V (non incluses)
Moteurs	2 moteurs électriques
Contrôleur	Filaire, avec deux boutons pour piloter les moteurs
Matériau du châssis	Plastique
Âge recommandé	À partir de 8 ans (sous surveillance d'un adulte pour le montage)
Assemblage requis	Oui, montage complet des pièces
Outils nécessaires	Petit marteau en plastique, tournevis, pince coupante ou pince plate, clé à fourche
Entretien et nettoyage	Respecter la polarité des piles ; garder les piles et le support secs ; retirer les piles en cas de non-utilisation prolongée ; nettoyer avec un chiffon doux et sec
Sécurité	Ne pas laisser de jeunes enfants manipuler les outils ou les petites pièces ; respecter la polarité des piles ; ne pas forcer les pièces lors du montage
Pièces détachées	Kit comprenant roues dentées, axes, engrenages, jambes, etc. ; réparable par démontage et remontage
Reparabilité	Modulaire, possibilité de remplacer des pièces individuellement
Informations générales	Notice disponible en ligne ; fabricant : Conrad ; respecter les consignes de recyclage DEEE
Garantie	Consulter les conditions du vendeur

FOIRE AUX QUESTIONS - SR129 AREXX

Comment assembler le robot footballeur AREXX SR129 ?

Suivez les étapes dans l'ordre de la notice : commencez par le montage du contrôleur, puis les jambes, les moteurs, les pièces latérales, le module de transmission, et enfin le chassis. Utilisez les outils recommandés (petit marteau en plastique, tournevis, pince). Ne forcez pas les pièces et vérifiez chaque étape avec les dessins.

Quelles piles utiliser pour le robot ?

Le robot fonctionne avec 2 piles LR03 (AAA) de 1,5 V chacune. Elles ne sont pas incluses. Insérez-les dans le support en respectant la polarité (+ et -). Utilisez des piles alcalines de bonne qualité.

Le robot ne bouge pas, que faire ?

Vérifiez d'abord que les piles sont installées correctement et qu'elles sont chargées. Contrôlez le câblage des moteurs et du support de piles. Assurez-vous que les connexions sont bien en place et que les câbles ne sont pas endommagés. Si le problème persiste, démontez et remontez le robot en suivant attentivement les schémas.

Comment brancher les fils du moteur ?

Respectez le codage des câbles : A = + moteur arrêt, B = - moteur arrêt, C = + moteur avant, D = - moteur avant. Connectez les cosses aux emplacements correspondants sur la platine du contrôleur. Le fil noir est la masse (-) et le rouge est le positif (+). Vérifiez la polarité avant de fermer le boîtier.

Comment régler les problèmes de mouvement saccadé ?

Un mouvement saccadé peut être dû à des piles faibles ou à un mauvais assemblage des engrenages. Vérifiez l'état de charge des piles. Démontez le module de transmission et assurez-vous que toutes les roues dentées s'engrènent correctement et que les écrous de sécurité sont bien serrés.

Où trouver la notice d'utilisation ?

La notice d'utilisation est disponible gratuitement au format PDF sur des sites comme notice-facile.com. Vous pouvez également la télécharger depuis le site du fabricant Conrad. Recherchez 'AREXX SR129 notice'.

Quels outils sont nécessaires pour le montage ?

Les outils recommandés sont : un petit marteau en plastique, un ensemble de tournevis, une pince coupante ou une pince plate, et une clé à fourche. Utilisez un tournevis de taille adaptée pour les vis auto-taraudeuses. Manipulez les outils avec précaution.

Comment nettoyer le robot ?

Nettoyez le robot avec un chiffon doux et sec. Ne jamais utiliser de liquides. Si le robot est mouillé, retirez immédiatement les piles et laissez sécher complètement avant de réutiliser. Gardez les piles et le support secs.

Le robot peut-il être utilisé sur tous types de surfaces ?

Le robot est conçu pour être utilisé sur une surface plane et dure comme une table de ping-pong. Évitez les surfaces rugueuses ou inégales qui pourraient bloquer les jambes. Installez une protection autour du terrain pour éviter que la balle ne s'échappe.

Comment entreposer le robot lorsqu'il n'est pas utilisé ?

Retirez les piles du robot si vous ne l'utilisez pas pendant plus d'une semaine pour éviter les fuites. Rangez le robot dans un endroit sec et à l'abri de la poussière. Conservez la notice pour une utilisation ultérieure.

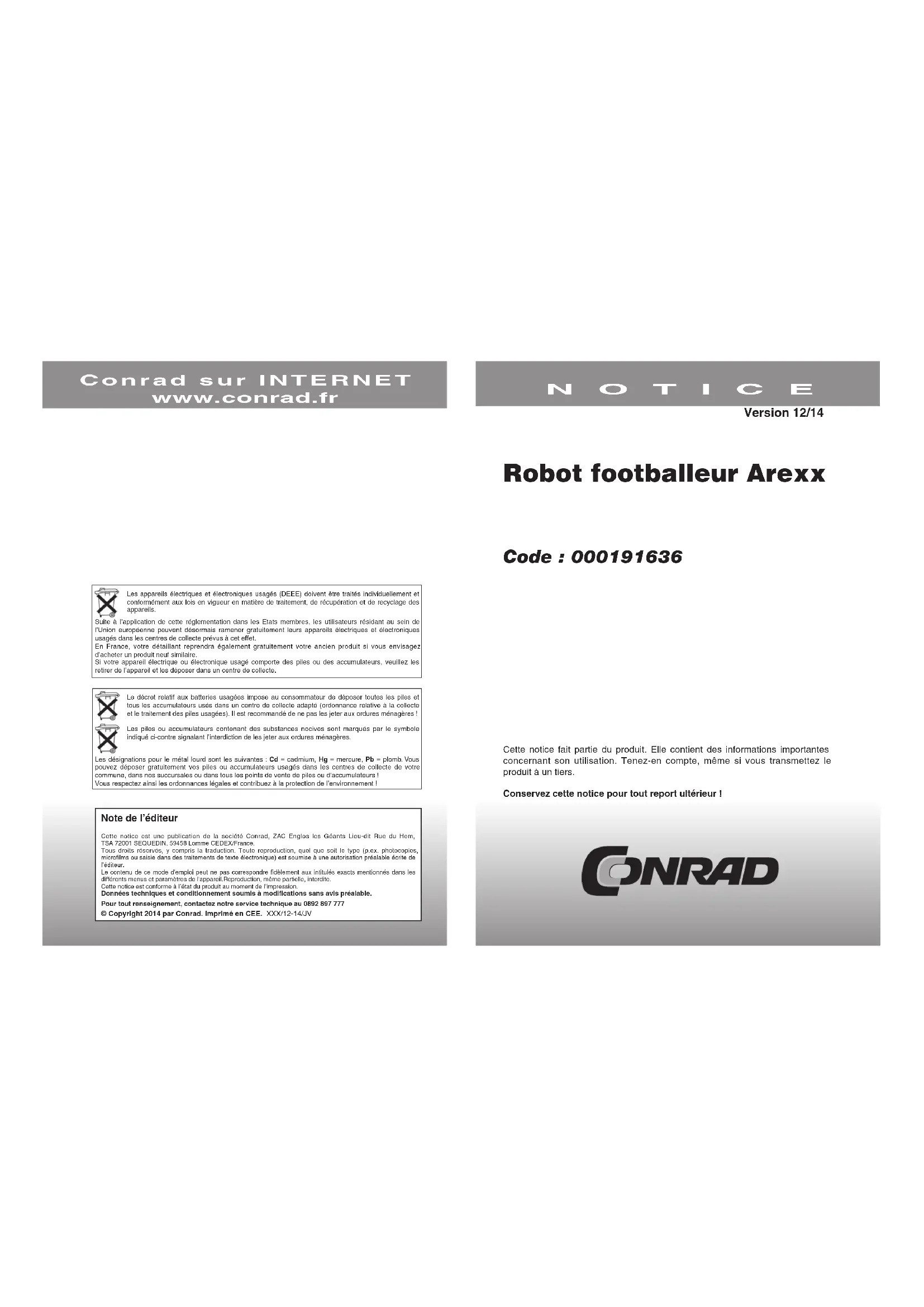

MODE D'EMPLOI SR129 AREXX

Conrad sur INTERNET www.conrad.fr

NOTICE

Version 12/14

Robot footballeur Arexx

Code:000191636

Les apparéts électriques et Electroniques usages (DEEE) doivent être traités individuelle et conformément aux lois en vigueur en matière de traitement, de récuppération et de recyclage des apparéts.

Sutie a application de cette reglementation dans les Etats memore, les utilisateurs résistant au sein de l'Union europeenne neuert desormais ramener gratuiteles leurs appeareis electriques et Electroniques usages dans les centres de collecole prevus a cet effet.
En France, vous détaillant repondre également gratifiement cette ancien produit si vous envisagez d'acheter un produit nouvel similaire.
Si voitre apppeare eletrique ou Electronique usage compose des piles ou des accumulateurs, veillez les refiler en f'apparel et les déposer dans un centre de collecte.

Le décret reliatif aux batteries usagées impose au consommateur de déposer toutes les pôts et tous les accumulateurs usés dans un centre de collecte adapté (ordonnance relative à la collecte et le traitement des pôts usages), il est réCOMMENDÉ de ne pas les (iter aux ordurs menagériés !

Les pôles ou accumulateurs contenant des substances nocives sont marqués par le symbole indiqué où-contre signait l'interdiction de les jeter aux ordres menagériés.

Les désignations pour le métal lourd sont les suivantes : Cd = calimium, Hg = mercure. Pb = plomb. Vous pouvez déposer notamment vos piles ou accumulateurs usages dans les centres de collecte de votre commune, dans nos succulaires ou dans tous les points de vertie de piles ou d'accumulateurs !
Vourespeciezainsiiesordonnanceslegalesetconribuazaa protectionde'environnement！

Note de l'éditeur

Cette nolte est publique la societe Conrad, ZAC Englos les Geants Lieu-dit Rue du Hem, TGA 72001 SEQUEDIN,59458 Lorme CEDEXEFrance.
Tous droits réservés, y compris la traduction. Touto reproduction, quoi que sait le type (p.xx. photocopics microfils ou saisi dans des traitements de texte Electronique est coumée a une autorisation prétable corte de l'edinour.
Le contenu de ce maôde d'emploi peut no mas correspondir fidiclement aux initiales excessés mentionnés dans les autres éléments et paramètre l'aparoleil. Recrocuton, même parielle, interdite.
Cette noticse est conformire a I'atat du produit au moment de l'impression.
Données techniques et conditionnement coumils à modifications sans avisailable. Pour kout transgeneignement, contactez notre service technique au 0893-897-277.
© Copyright 2014 par Conrad. Imprintre on CEE. XXX/12-14/JV

Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en compte, même si vous transmettez le produit à un tiers.

Conserve cette notice pour tout report ultérieur!

1. Description du produit

Organisez vous propres championnats des robots footballeurs!

Le SOCCER ROBOT est un robot footballeur qui doit d'abord etre entierement assemblé.

Une fois le montage terminé, vous pourrez organiser将自己的 compétencerne de robots footballeurs. Un entraignement poussa sera cependant nécessaire, car il n'est pas si facile de pilotier ces petits robots aglies a six jambes... Le boilier de commande (contrôleur) possede deux boulons permittent de pilotier les deux moteurs. Ces deux moteurs dirigir le robot dans toutes des directions.

Voserezapidementconvanpu parles performancesdecerobot.Dans cette notice,tous les mouvements du robot seront detailles.

\section*{Caracteristiques techniques}:

Tension d'alimentation: 3 V (2 piles LR03 de 1,5 V chacune, non fournies)

Consommation electrique: Environ 300 mA max.

Hauteur:100mm

Longyear:160mm

Large:

Longueur de cable du contrôleur: 1,5 m

Attention

• Le retour du produit n'est plus possible une fois que le sachet en plastique contenant les composants et les éléments a ete ouvert.
• Lisez attentivement la notice d'utilisation avant de monter le robot.
• Manipulez les outils avec précaution.
• Ne procédé pas au montage en présence de jeunes enfants : ils risqueraient de se blesser avec les outils ou de porter des composants à la bouche.
• Respectez la polarité des piles.
• Veiléze à ce que les piles et le support restent secs. Si le robot est mouillé, enlevée les piles et essayez-le更好地 possible.
• Enlevez les piles si le robot n'est pas utilisé pendant plus d'une période.

2. Outils

Conseil : Lisez attentivement ce paragraphe avant de demarrer !

Afin d'évitier les erreurs de montage, respectez l'ordre des étapes décrites. Le robot fonctionnera parfaitement si vous suivez les étapes de montage dans l'ordre, en comparant le résultat avec la photo sur l'emballage.

Toutes les pieces s'emboitent parfaitemment, il n'est pas nécessaire de forcer.

Travailliez calmement et lisez cette notice dans son intégralité avant de commencer le montage.

Petit marteau en plastique Ensemble de tournevis Prince coupante ou pince plate

Utilisez un tourisme d'une talle adaptée

Pinces pour composants miniatures (150 mm).

2

Transmission de la puissance mécanique

Les engrenages, courrios, barres, manivelles et chaines peuvent transmettre de l'énergie. Quatre roues dentées transmettent la puissance de rotation du moteur depuis l'axe du moteur jusqu'à l'axe d'entrainment du robot. Cette transmission est appelée transmission à engrenages. Les forces sont transmises aux dents des roues. Trois modifications ont lieu simultanémement :

a. Inversion du sens de rotation
b. Ralentissement de la vitesse de rotation
c. Reinforcement de la force de rotation

90°

Rotation vers la droite

40 dents

a. Inversion du sens de rotation

La première roue dentée tourne dans le sens des aiguilles d'une montre, et la deuxième dans l'autre sens. Une roue dentée inverse le sens de rotation.

b. Modification de la vitesse de rotation

La modification de la vitesse de rotation dépend du nombre de dents des roues. Prénons par exemple une roue à 10 dents et une à 40 dents. Alors que la première roue a effectué un tour complet, la deuxieme n'a fait qu'un quart de tour. Pour que la deuxieme roue effectue un tour complet, la première doit faire quatre tours. Ce fonctionnement fait baisser la vitesse de rotation.

c. Transmission de la force de rotation

La transmission de la force de rotation est comparable au prince du levier. Imaginons une personne qui soulde une pierre à l'aide d'un levier.

Point d

La personne qui baisse le levier doit exercer une force plus importante si la distance A est plus courte et/ou la distance B plus longue.

Rapport d'entrainment =

Vitesse de rotation du moteur

Vitesse de rotation de la première roue

Les engrenages du robot fonctionnel de la même manière. La force exerçée sur les dents des engrenages augmente à l'intérieur des roues.

7. Le match de foot des robots

Vous trouverez ci-dessus des propositions de matches de foot.

Terrain

Une table de ping-pong peut servir de terrain de foot. Installez une protection tout autour de la table pour empêcher que la balle ne serte du terrain. Installez les buts au bord de la table. La taille des buts déterminé le niveau de difficulté du jeu. Utilisez une balle de ping-pong comme ballon.

Match

Formez deux equipments de 1 à 3 joueurs et essayez de marquer un maximum de buts.

Match multi-ballons

Formez des équipés de 1 à 3 joueurs et mettez en jeu autant de ballons que possible. Essayez de marquer un maximum de bulls dans le but de votre équipé.

8. Comment le robot footballeur se déplace-t-il?

Mécanisme à manivelle

Les jambes du robot boughent en opposition. Ce mouvement est initie par le displacement de la manivelle. Une manivelle peut convertir un mouvement rotatif en un mouvement horizontal et vertical. Le dessin ci-contre illustre ce fonctionnement.

Si le robot ne fonctionne pas correctement (par exemple parce que les roues dentées ne sont pas correctement lbriquées lesunes dans les autres), et que l'erreur ne figure pas dans le tableau de la page precedente, recommencze toutes les étapes du montage. Demontez entiement le robot si nécessaire et reassemblez-le en regardant attentivement les dessins.

9. Mode de fonctionnement de la mécanique

La mécanique du robot se compose de deux parties essentielles. La première partie est constituée des engrençages qui transmettent la puissance de l'axe moteur à l'axe d'entrainment. Le deuxième élément transmet le mouvement de rotation de l'axe d'entrainment aux jambes du robot.

Découper ou détacher les éléments

Pour découper ou détacher les éléments, utilisez le cutter ou la pince coupante. Coupe ou détache soigneusement, le plus pris possible du bord.
ATTENTION: Ne découpez pas d' éléments dont vous n'avois pas besoin immédiatement.

Monter un axe

Soyez tres prudent lors du montage d'un axe (axe de moteur par exemple). Essayez d'abord d'insérer f'axe a la main, puis utilisez un petit marteau en plastique. Tapeze tres doucement et intercaze une petite lamelle de bois entre lo marteau et I'objet (olle servira de tampon), ain de ne rien endommager.

Vis auto-taraudeuses (Parker)

Les vis avec un filage auto-taraudre fonctionnent comme des vis à bois, c'est-à-dire que la vis peutencer un trou en tournant et se fixe ainsi dans le matériel. C'est pourquol les vis de ce type ont un filage plus grand et une pointe plus affuette que les vis ordinaires. La pointe des vis auto-taraudues est evidence pour permettre le percement. Pour fixer ce type de vis de maniere optimale, proceedez comme suit :

1 Engagez la vis
2 Desserrez légarement la vis
3 Resserrez fermentéla vis

SI les vis sont desserées et resserrées trop réquement, le trou de vis s'élargit et la vis n'est plus maintenue correctement.

Boulons et ecrous

Dans un apparéel soumis à des mouvements et à des vibrations, les boulons et les écrous doivent être fixés solidement.

Pour évider les desserrages, il est possible d'ajouter un peu de vernis à ongles à la jonction entre la vis et l'écrou, après avoir sere la vis. Il sera ainsi toujours possible de desserrer facilement la vis en cas de besoin. N'utilise pas de colle (type Locklite): la vis sera alors fixée très soldement et ne pourrait plus être enlevée.

Les boulons se différencient par leur longueur et leur diamètre. Un écrou M3 x 20 par exemple a une longueur de 20mm et un diamètre de 3mm . Les écrous se différencient par leur diamètre: par exemple, un écrou M3 doit être utilisé avec un boulon de 3mm .

Serrage des écrous de sécurité

Le kit comprend une petite clé plate double, permettant de serrer les boulons et écrous solidement.

Voupsouvezegalementutiliserune pinceabec(oupincplate)(voirdessin).

5. Montage final

Câblage du moteur :

Lors du raccordement des cables, respectez les differents codages!

Respectez la polarité (+ et -) du cable de contrôleur :

A = + moteur arrête
B = - moteur arrêté
C = + moteur avant
D = - moteur avant

Mise en place des piles

Installez les piles dans le support, en respectant la polarite (+ et -). Insérez le support de piles dans le contrôle.

Pour finir, passes le cable à travers le support de cable.

1. Recherche des erreurs

Problème Vérifications
Les moteurs ne tournent pas. -	Vérifie que les piles ne sont pas épisiées. - Vérifie la polarite (+ et-) des piles. - Vérifie le câblage du support de piles. - Vérifie le câblage des moteurs.
Les jambes ne bougent pas. -	Vérifie le module de transmission, notamment les écrous de sécurité (rosserrez-les si nécessaire). - Vérifie toutes les roues d'entiées. - Vérifie le montage des places látères.
Les déplacements ne correspondant pas aux ordres du contrôleur.	- Vérifie toutes les connexions de cables et leurs codages. - Vérifie l'assemblage du contrôleur.
Le robot se déplace de manière saccadée.	- Vérifie l'état de charge de chaque pile. - Vérifie que les roues d'entiées ont été montées correctement.

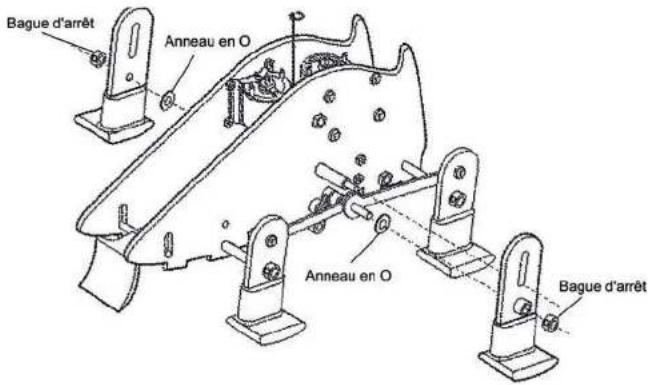

Montage des jambes du milieu

Il yous faut :
1 chassis
2 iambes du milieu
2 anneaux en O

Montez les jambes du milieu comme indiqué sur le dessin ci-dessous.

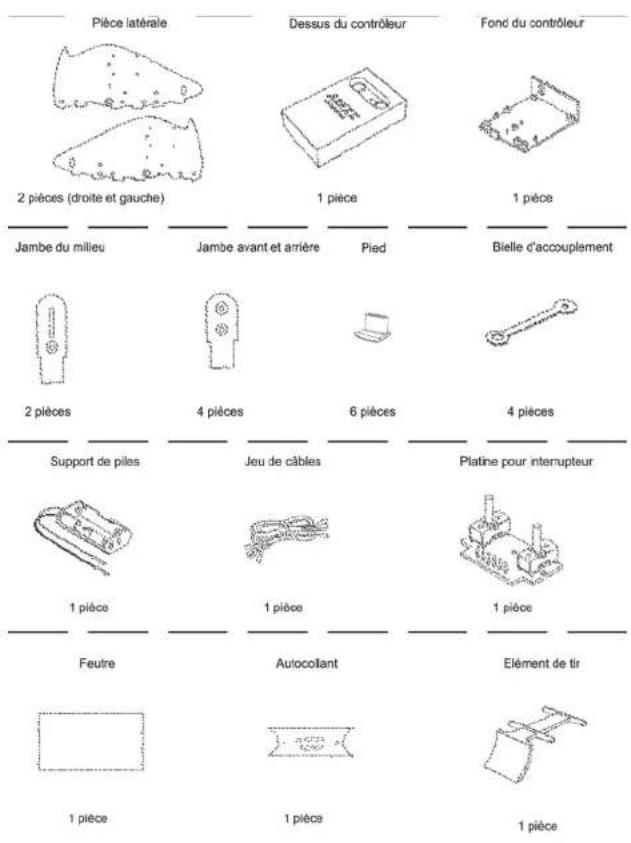

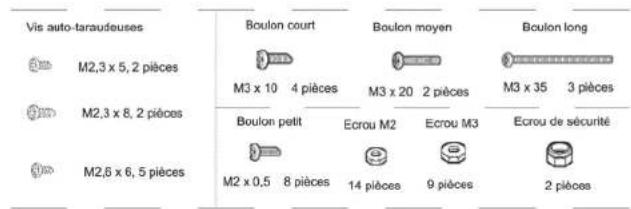

3. LiSTE des pieces

Avant de proceder au montage, verifiez que vous disposez de toutes les pieces suivantes:

Petite roue dento

Roue d'engrenage

Aveo

2 pieces

2 pieces

2 pieces

Roue plate
2 pieces

Moteur
2 pieces

Support moteur

vete

Rondelle elastique M2

Bagu danté

Tournevis coude 6 pans

Clé à fouche
M2 & M3

续表

2 pieces

2 pieces

10 pièces

6 pieces

1 piece

1 piece

Douille 6 mm

Douille 10mm

Doule 2

Axe 8

m

nneau en O

Rondelle etastique

4 pieces

6 ploces

2 pieces

2 pieces

6 péces

4 plices

Ballon

Axe de vissage de la jambo

Axe de vissage
épais

Axe de vissage fin

Axe 22 mm

Support de cable

1 piece

2 pioces

2 pieces

2 pieces

2 pieces

1 piece

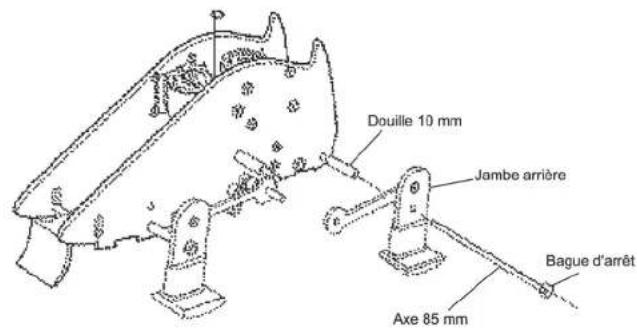

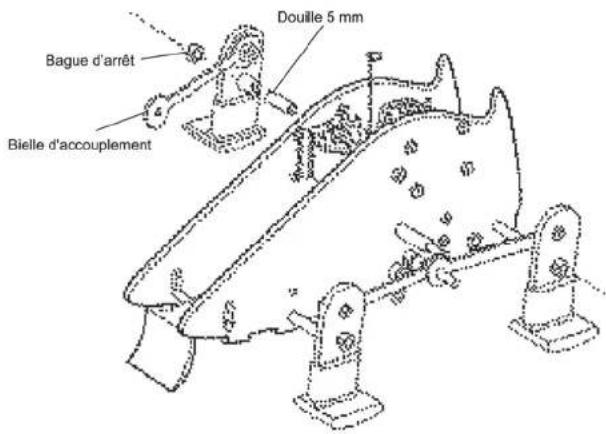

Montage des jambes arriré

Ilyoufaut:

1 chassls
2 jambes arriere montees
1axe85mm
2 douilles 10 mm
2 bagues d'arret

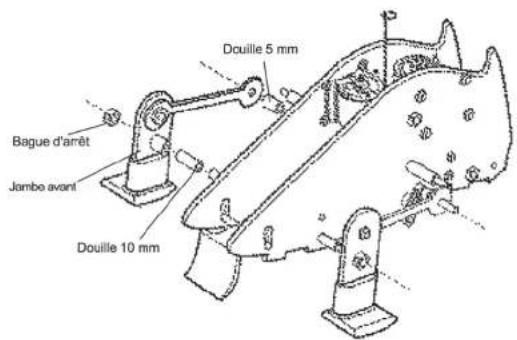

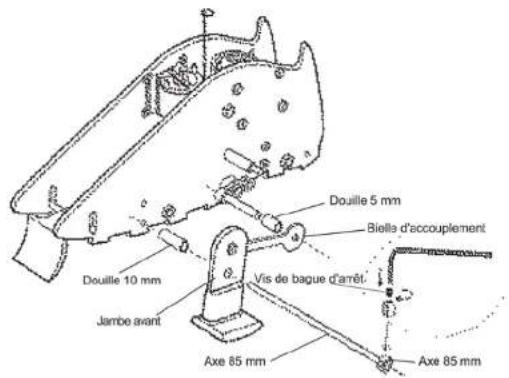

Montage des jambes avant

Iyoufaut:
1 chassls
2 jambes avant montées
1axe85mm
2 douilles
2 douilles 10mm
2 bagues d'arrêt

Fixez les jambes sur les cotés drot et gauche comme indiqué sur les dessins. Soyez très attentif en détails !
Le montage des jambes s'effectue de la meme facon sur le cote drot et sur le cote gauche.

14

4. Assemblage du robot footballeur

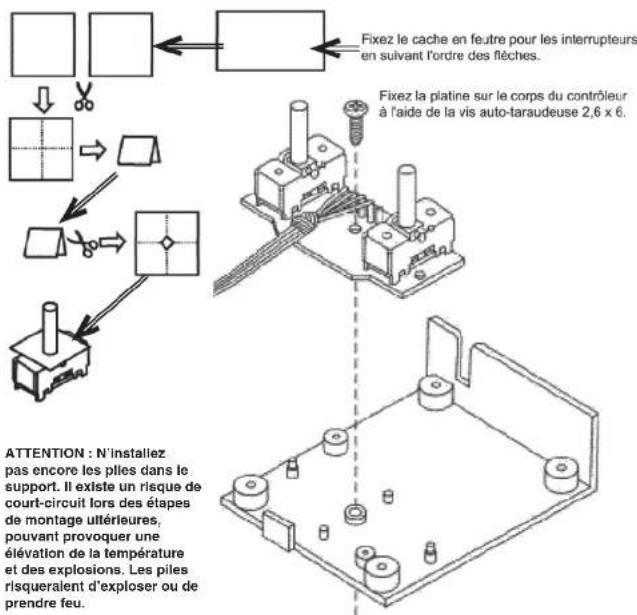

Montage du contrôle:

Il vous faut :
1 feutre noir
1 platine pour interrupteur
1jeudecables
1 fond du contrôleur
1 vls auto-taraudeuse 2.6 x 6 mm

Raccordez les cables avec leurs cessions à l'emplacement qui convient sur la platine (A-D) (voir dessoll). Respectez le codage des cables et les lettres d'identification!

Montage final du contrôleur :

Iyoufaut:
1 corps de contrôleur monté
1 support pour piles
2 vis auto-taraudeuses 2.3 x 8 mm
1 dessus du contrôleur
4 vis auto-taraudeuses 2.6 x 6 mm
1 autocollant
Montez le dessus du contrôleur comme indiqué sur le dessin ci-dessous.
Montez les differents éléments dans l'ordre des numeros.

Collez l'autocollant.

2) Raccordez le cable des piles avec sa cosse aux bornes + et - de la platine (voir dessin).
Noir = - (Blk)
Rouge = + (Red)
ATTENTION: Le cable des plies et le cable du moteur doit sortingr du boitier.

3) Fixez le corps à l'aide des 4 vis auto-taraudeuses 2,6 x 6 mm.

Fixez enfin le support pour piles à l'aide des 4 vis auto-taraudeuses 2,3 × 8 ~mm .

LE CONTROLEUR EST MAINTENANT TERMINE!
8

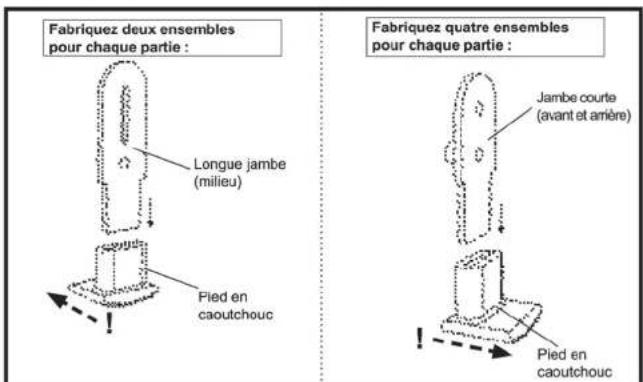

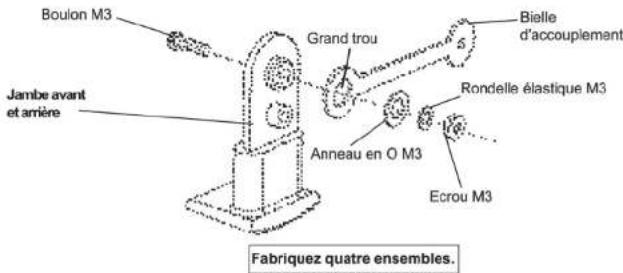

Montage des jambes

Ilyoufaut:
6 pleds en caoutchouc
2 longues jambes (milieu)
4 jambes courtes (avant et arrriere)
4 boulons M3 x 10mm
4 ecrous M3
4 rondelles elastiques M3
4 anneaux en O M3
4 bielles d'accouplement

Montez l'ensemble comme indiqué sur le dessin ci-dessous.

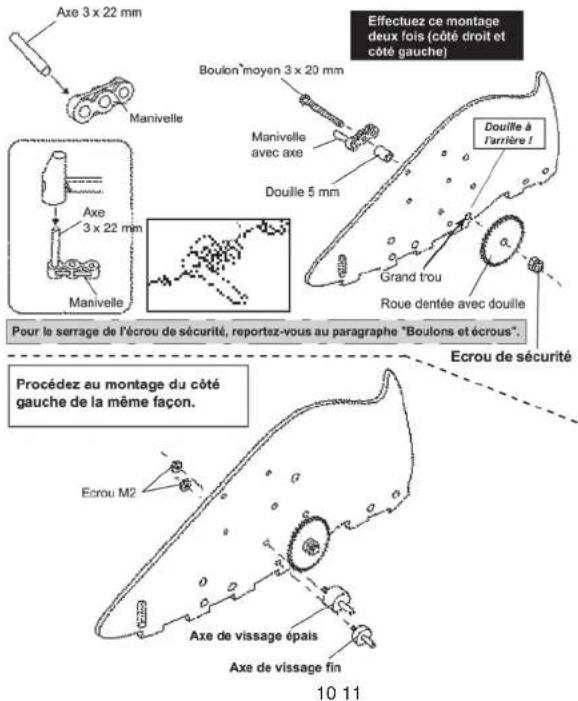

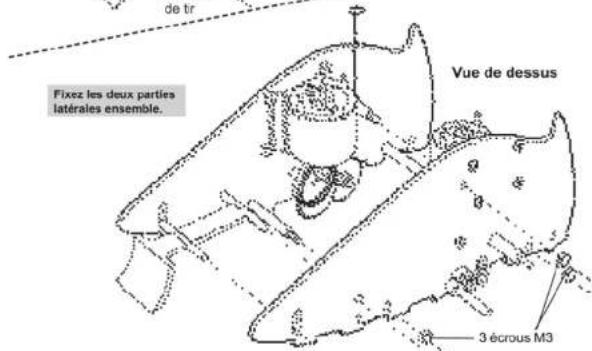

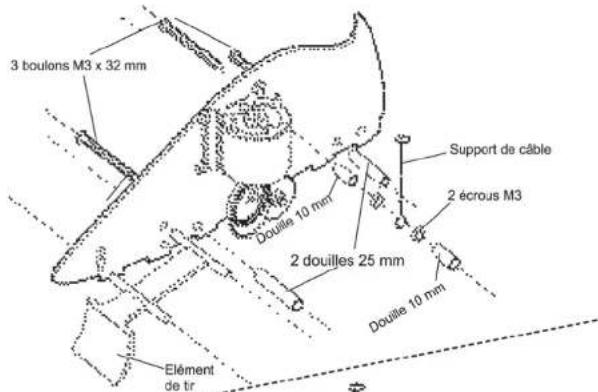

Fixation des parties laterales

Iyoufaut:
2 pièces latérales (drolte et gauche) prémontées
3 boulons M3 x 32 mm
5écrous M3
2 douilles 2
2 douilles 1
1 support de cable
1 element de tir

La partie principale est maintainant terminée;
desormais, elle sera désignée sous le terme "chassi."

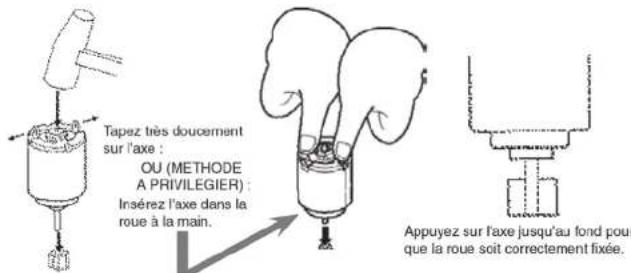

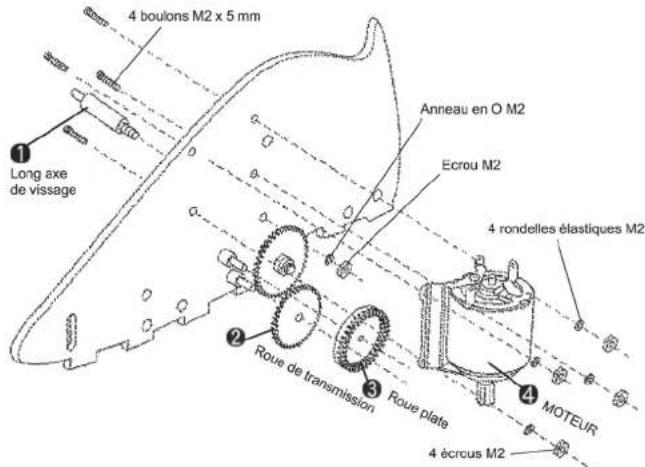

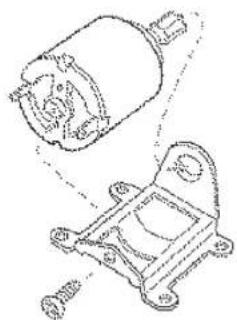

Montage du moteur

ll yous fault :
2 moteurs
2 petite roues dentées
2 supports pour moteur
2 vis auto-taraudeuses 2,3 x 5 mm

Montez les roues dentées des moteurs comme indiqué sur les dessins ci-dessous.

Fixez la roue dentée sur l'axe du moteur. Insérez (à la main de préférence) la roue dentée sur l'axe (voir dessin) ou tapes douchement sur l'axe du moteur avec un petit marteau en plastique.

Installez les deux moteurs dans les deux supports pour moteur, comme indiqué sur le dessin ci-dessus.

Fixez bien les moteurs à l'aide des vis auto-taraudées, 2.3 × 5 ~mm .

Montage des pieces laterales

Il yous faut :
2 pieces laterales
2 roues dentées avec douille
2 manivelles
2 axes 3 x 22 mm
2 douilles.
2 axes de vissage (epais)
2 axes de vissage (fins)
2 écrous de sécurité
6 boulons moyens M3 x 20
2écrous M2

ATTENION : L'écrou de sécurité doit être bien serré ! Utilissez une pince ou une clé à fourche adaptée.

Montage du module de transmission

Il vous faut :
2 pieces laterales (droite et gauche)
2 roues de transmission
2 roues plates
8 boulons M2
8 ecrous M2
8 rondelles elastiques M2
2 longs axes de vissage
2 anneaux en O M2
2 ecrous M2

Montez les roues dentées et le module de transmission comme indiqué sur le dessin ci-dessous. Montez les différentes pieces dans l'ordre des nombres.

Procedez au montage du cote gauche de la même façon.
