ZB0053 - Dispositif de sécurité industrielle IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Arrêt d'urgence à câble
Marque	IFM
Modèle	ZB0053
Dimensions (H x L x P)	223-240 x 92 x 86 mm (estimation)
Poids	Environ 1,5 kg
Alimentation	24 V DC
Consommation LED	15 mA
Fonction principale	Arrêt d'urgence par traction sur câble, déchirure ou actionnement du bouton rouge
Contacts de sécurité	4 NF (normalement fermé)
Contacts auxiliaires	2 NO (normalement ouvert)
Type de contact	Rupture brusque, contact argent
Indice de protection	IP67
Température ambiante	-25 à 80 °C
Matériau du boîtier	Aluminium moulé sous pression
Couleur	Jaune
Longueur maxi de câble	125 m
Force d'actionnement maxi (câble)	< 125 N
Niveau de sécurité	Jusqu'à PLe (ISO 13849-1) / SIL3 (EN 62061)
Entretien mensuel	Vérification fonctionnement et tension du câble
Entretien semestriel	Vérification bornes et humidité
Nettoyage	Chiffon microfibre sec, appareil hors tension
Réparabilité	Réparation uniquement par le fabricant
Homologations	UL 508 (Type 1), EN ISO 13850, CEI/EN 60947-5-1/5-5
Raccordement électrique	Bornes jusqu'à 2,5 mm²

FOIRE AUX QUESTIONS - ZB0053 IFM

Comment installer l'arrêt d'urgence à câble ZB0053 ?

Fixer l'appareil avec quatre vis M5 (couple 4 Nm). Respecter une zone inactive de 500 mm au début du câble. Installer des boulons à œil tous les 2,5 à 3 m pour supporter le câble. Régler la tension du câble pour que les flèches vertes dans la fenêtre soient au centre. Vérifier le fonctionnement en tirant le câble à différents endroits.

Quelle est la longueur maximale de câble autorisée ?

La longueur maximale du câble est de 125 mètres. Cette valeur peut être réduite en fonction de la température ambiante (voir tableau de dépendance thermique dans la notice).

Comment vérifier le bon fonctionnement du dispositif ?

Effectuer un test mensuel en tirant le câble à différents points de la zone active. Vérifier que l'arrêt d'urgence se déclenche et que la LED clignote en rouge. Réarmer avec le bouton bleu après chaque test. Semestriellement, vérifier le serrage des bornes et l'absence d'humidité.

Que faire en cas de déclenchement de l'arrêt d'urgence ?

Identifier la cause du déclenchement (traction sur câble, déchirure, bouton enfoncé). Corriger le problème. Avant de réarmer, s'assurer que la tension du câble est correcte (indication centrale). Appuyer sur le bouton bleu de réarmement pour déverrouiller.

Comment réarmer le dispositif après un arrêt d'urgence ?

Appuyer sur le bouton bleu de réarmement. Le réarmement n'est possible que si le câble est correctement tendu (flèches vertes au centre) et que la cause du déclenchement a été éliminée.

Quelles sont les exigences de sécurité pour l'installation ?

L'installation doit respecter les normes EN ISO 13850 et EN 60204-1. Le câblage influence la catégorie de commande (jusqu'à PLe/SIL3). Utiliser un boîtier de contrôle de sécurité adapté. Les contacts de sécurité (4 NF) sont en argent. Un test fonctionnel complet doit être effectué après montage.

Comment nettoyer l'appareil ?

Mettre l'appareil hors tension. Utiliser un chiffon en microfibre doux, sec et non traité chimiquement. Ne pas utiliser de produits abrasifs ou de solvants.

Puis-je réparer moi-même l'arrêt d'urgence ?

Non. La réparation est uniquement autorisée par le fabricant (ifm). En cas de défaut, l'appareil doit être remplacé. Après remplacement, effectuer un test complet de la fonction de sécurité.

Quels niveaux de sécurité ce dispositif atteint-il ?

Le ZB0053 peut atteindre PLe selon EN ISO 13849-1 et SIL3 selon EN 62061, en fonction de l'architecture du système et du câblage externe. Les contacts de sécurité 4 NF garantissent une redondance.

Quelle tension d'alimentation est requise ?

Le modèle ZB0053 fonctionne en 24 V DC. La LED consomme 15 mA. Le raccordement électrique doit être effectué par un électricien qualifié et respecter les réglementations nationales.

MODE D'EMPLOI ZB0053 IFM

Notice d'utilisation originale

Arrêts d'urgence à câble

ZB0052

ZB0053

ZB0072

ZB0073

Contenu

1 Remarques préliminaires 3
2 Symboles utilisés 4
3 Avertissements 5
4 Consignes de sécurité.... 6
5 Usage prévu 7
5.1 Exigences relatives à la sécurité.... 7
5.2 Sécurité IT 7
6 Fourniture 8
7 Eléments de service et d'indication 9
8 Description de la fonction 10
9 Montage 11
10 Raccordement électrique 14
10.1 Schéma des contacts 14
10.2 24 V DC LED 15
10.2.1 Exemple de câblage 15
10.3 110 V AC LED.... 16
10.3.1 Exemple de câblage 16
10.4 Exemple de programmation 17
10.5 Bits de données 17
11 Données techniques 18
11.1 Données caractéristiques de sécurité 18
12 Homologations / normes 20

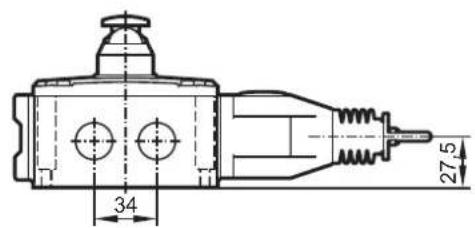

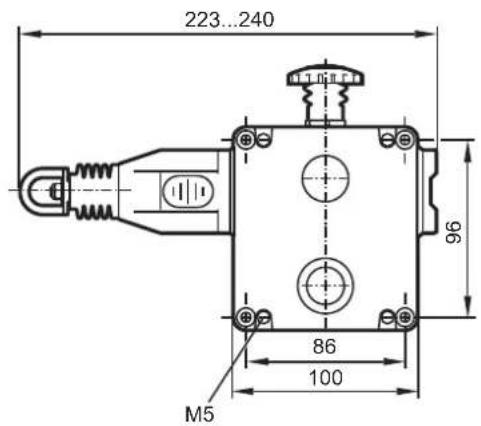

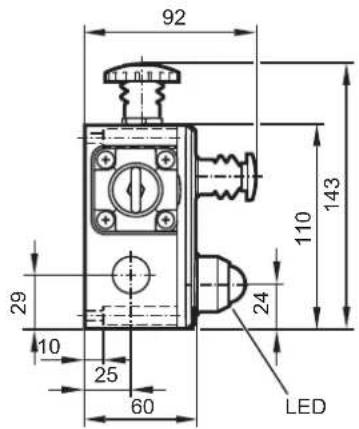

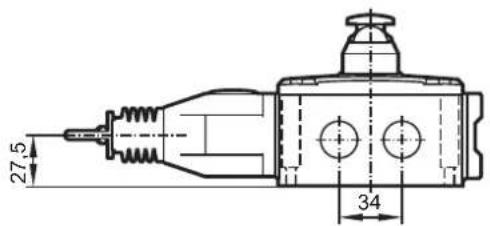

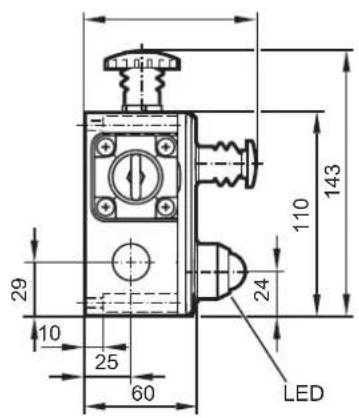

13 Schéma d'encombrement 21
14 Entretien, réparation et élimination 22

1 Remarques préliminaires

Notice, données techniques, homologations, accessoires et plus d'informations sur www.ifm.com.

2 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

3 Avertissements

Les avertissements mettent en garde contre d'éventuels dommages corporels et matériels. Cela permet une utilisation sûre du produit. Les avertissements sont gradués comme suit :

AVERTISSEMENT

Avertissement de dommages corporels graves

Des blessures mortelles ou graves sont possibles si l'avertissement n'est pas respecté.

ATTENTION

Avertissement de dommages corporels légers à modérés

Des blessures légères à modérées sont possibles si l'avertissement n'est pas respecté.

INFORMATION IMPORTANTE

Avertissement sur les dommages matériels

Des dommages matériels sont possibles si l'avertissement n'est pas respecté.

4 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.
• Remplacer les appareils endommagés, car autrement les données techniques et la sécurité sont affectées.
• Observer les documents applicables.
• Tenir compte des règlements nationaux en vigueur pour les dispositifs d'arrêt d'urgence.

5 Usage prévu

L'arrêt d'urgence à câble sert à la détection des états de commutation relatifs à la sécurité.

L'arrêt d'urgence à câble est utilisé

• pour sécuriser de larges zones de danger.
• aux endroits où il n'est pas possible d'utiliser un capotage ou un écran de protection.

Domaines d'application typiques :

• systèmes de convoyage
• machines en rotation
• larges zones de danger

5.1 Exigences relatives à la sécurité

Les exigences de sécurité de chaque application doivent correspondre aux exigences spécifiées dans cette notice.

Respecter les obligations suivantes :

▶ Respecter les conditions d'utilisation spécifiées (→ Données techniques).
En cas de défauts de l'appareil menant à l'activation de l'état de sécurité : prendre des mesures pour garantir l'état de sécurité si l'ensemble du système de commande continue son fonctionnement.

En cas de fonctionnement approprié, l'arrêt d'urgence à câble peut être utilisé dans des applications jusqu'au niveau de performance e selon EN ISO 13849-1, en fonction de l'architecture du système.

Respecter les exigences des normes EN 13850 lors de l'installation.

Si un réseau AS-i est utilisé pour commander une machine avec des mouvements potentiellement dangereux et que la norme EN 60204-1 est applicable, un contrôleur permanent d'isolement doit être installé en plus.

L'appareil répond aux exigences EN ISO 13850, CEI / EN 60947-5-1 et CEI / EN 60947-5-5.

Le câblage influence la catégorie de commande réalisable.

Les exigences sur le câblage externe et la sélection des contacts de commutation raccordés portent sur la fonctionnalité à accomplir et sur la catégorie de commande requise (DIN EN ISO 13849-1 ou EN 62061).

La catégorie de commande est déterminée à l'aide d'une analyse de risque (par ex. selon DIN EN ISO 12100) ou est tiré d'une norme C.

La catégorie de commande ou le niveau SIL du boîtier de contrôle de sécurité doit correspondre au moins à la catégorie de commande ou au niveau SIL nécessaire pour l'application.

En fonction de la sélection des composants de sécurité utilisés, le système de sécurité complet peut également être classé dans une catégorie de commande plus basse.

Pour les classifications de sécurité d'autres composants, notamment du boîtier de contrôle de sécurité voir la documentation correspondante.

5.2 Sécurité IT

La connexion directe de l'appareil aux infrastructures informatiques n'est pas prévue. Si cette utilisation est souhaitée, la mise en œuvre doit être assurée par l'utilisateur (par ex. en ajoutant des composants supplémentaires).

6 Fourniture

1 arrêt d'urgence à câble et 1 notice d'utilisation originale.

Si l'un des composants mentionnés manque ou est endommagé, contacter l'une des filiales ifm.

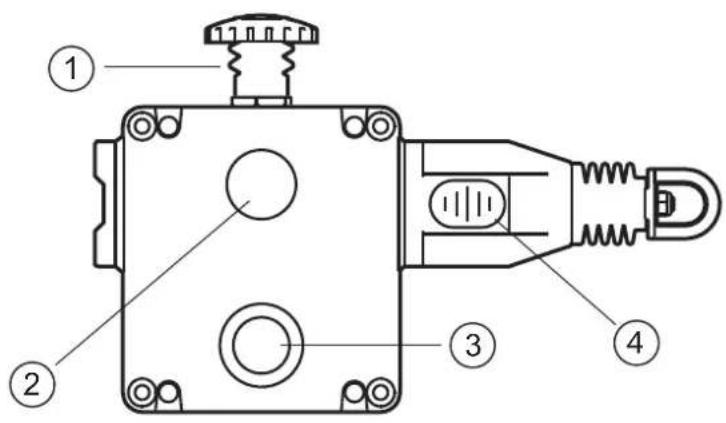

7 Eléments de service et d'indication

1 : Bouton d'arrêt d'urgence (rouge) 2 : Bouton de réarmement (bleu)
3 : LED bicolore

(ZB0052, ZB0053, ZB0072, ZB0073)

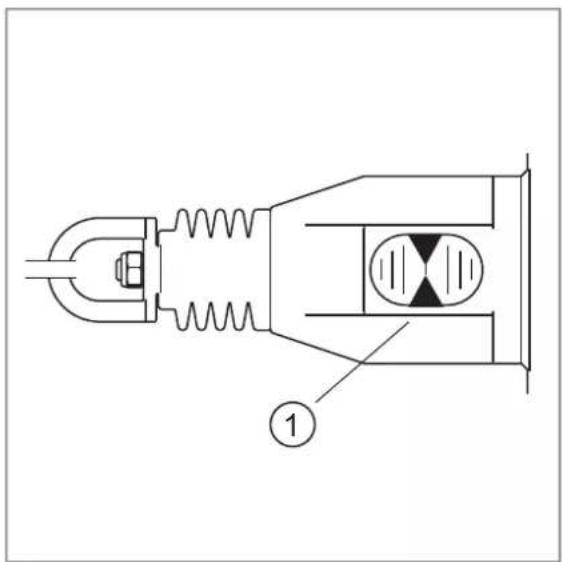

4 : indication d'état du câble

indication d'état du câble

Fig. 1: Affichage lorsque le câble d'acier est correctement réglé

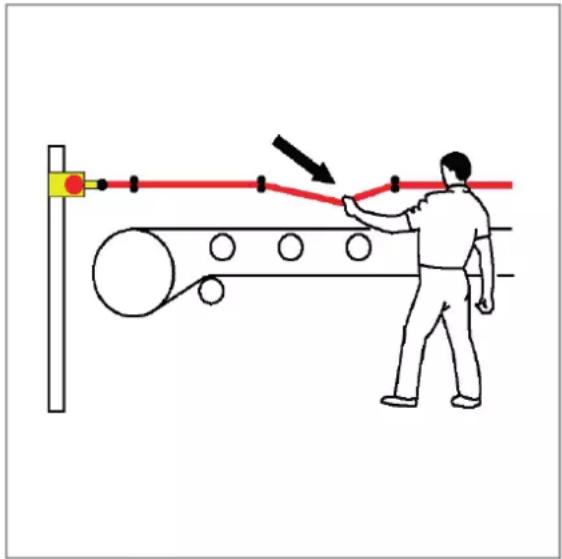

8 Description de la fonction

Une traction sur le câble, sa déchirure ou un coup sur le bouton d'arrêt d'urgence provoquent le déclenchement de la fonction de commutation de l'appareil.

Une fenêtre sur l'appareil (affichage de l'état du câble) indique la tension correcte du câble et facilite le réglage, la recherche des erreurs et la maintenance.

Une fois la fonction d'arrêt d'urgence déclenchée, un mécanisme de blocage maintient la commande d'arrêt d'urgence jusqu'à ce que l'utilisateur appuie sur le bouton bleu de réarmement pour déverrouiller.

Avant de réarmer le signal d'arrêt d'urgence, il faut trouver la cause du déclenchement.

Le réarmement ne peut être activé qu'en cas de tension correcte du câble (indication de position au centre).

La longueur du câble maximale possible dépend aussi du changement de la température ambiante.

Obligation d'entretien

Une fois par mois :

Vérifier le bon fonctionnement du système à différents points le long du câble.

Vérifier le réglage de la tension nominale du câble et retendre le câble si nécessaire.

Semestriellement :

Mettre l'appareil hors tension et retirer l'écran de protection. Vérifier si les bornes à vis sont bien serrées et les resserrer si nécessaire.

Vérifier si de l'humidité a pénétré dans l'appareil.

Des appareils endommagés ou défectueux doivent être échangés. Une réparation n'est pas autorisée.

9 Montage

L'appareil est monté à l'aide de quatre vis M5. La position de montage peut être librement choisie.

Pour garantir l'indice de protection IP67, les couples de serrage suivants doivent être respectés :

• vis de fixation 4 Nm
• vis du capot (Lid T20 Torx M4) 1,5 Nm
▶ Utiliser uniquement des joints d'étanchéité de la taille correspondant à l'entrée du câble et au diamètre extérieur du câble.

La force de traction verticale maximale sur le câble jusqu'à l'actionnement est de 130 N, la distance maximale est de 300 mm.

Il faut prévoir assez de place pour obtenir la distance d'actionnement nécessaire.
Sur toute la longueur du câble, des boulons à œil doivent être installés entre les arrêts d'urgences à des distances d'au moins 2,5 m jusqu'à 3 m au maximum, comme support de câble.
Le premier boulon à œil doit être monté à une distance de 500 mm au maximum du boulon à l'œil de l'arrêt d'urgence ou du ressort de traction (si celui-ci est utilisé).

Il est important que les premiers 500 mm ne puissent pas être utilisés comme faisant partie de la zone de protection active (déclenchement de l'arrêt d'urgence).

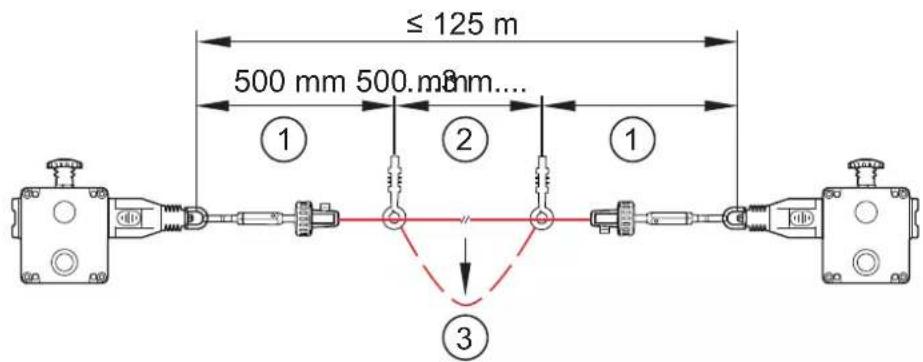

Montage des composants

≤ 125 m 500 mm 500.8mm.... ① ② ① ③

1 : zone inactive 500 mm
2 : zone de protection active
3 : déclencher l'arrêt d'urgence →	tirer le câble
	boulon à œil
	système de serrage
	ressort de traction

La tension du câble est obtenue par les kits tendeur de câble.

Après l'installation, régler la tension sur la position centrale.
La tension est indiquée par les flèches vertes dans la fenêtre de chaque interrupteur.
▶ Vérifier le fonctionnement de tous les interrupteurs et des circuits de commande.
Pour ce faire, tirer sur le câble à différents endroits dans la zone de protection active.
Réinitialiser ensuite les différents interrupteurs en appuyant sur le bouton bleu de réarmement.
S'assurer que les arrêts d'urgence s'enclenchent.
Réinitialiser manuellement les interrupteurs en appuyant sur le bouton bleu.
Si nécessaire, augmenter la tension du câble, jusqu'à ce que les essais sur la longueur active de la zone soient satisfaisants.

Les arrêts d'urgence sont équipés d'un bouton rouge d'arrêt d'urgence en forme de champignon.

▶ Vérifier et réinitialiser chaque bouton d'arrêt d'urgence afin de garantir le bon fonctionnement des circuits de commande.

Les conditions de fonctionnement typiques pour un bon fonctionnement du système d'arrêt d'urgence sont les suivantes :

• max. 75 N force de traction
- et max. 150 mm flexion du câble entre les boulons à œil pour supporter le câble

Les systèmes d'arrêt d'urgence à câble agissant sur un seul côté sont influencés par des fluctuations de la température ambiante.

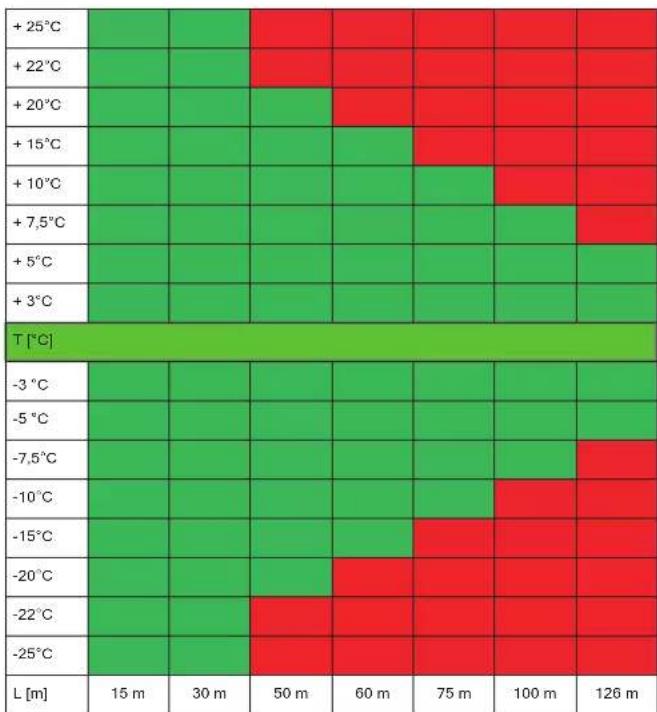

Lors de la définition de la longueur du câble et de la distance des boulons à œil (tous les 3 mètres), il faut respecter la dépendance à la température afin d'assurer le fonctionnement correct du système d'arrêt d'urgence.

Température d'installation T [°C] ± X [°C] = longueur du câble maximale admissible L [m]

10 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

▶ Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

▶ Le câblage doit être effectué à l'état hors tension.

10.1 Schéma des contacts

11 21 33 41 51 63 12 22 34 42 52 64

Distances de commutation arrêt d'urgence à câble

0 mm 3,5 mm 14,5 mm 17 mm
4 NF + 2 NO Câble fléchi Plage de tension Câble tendu
11/12
21/22
33/34
41/42
51/52
63/64
contact fermé contact ouvert

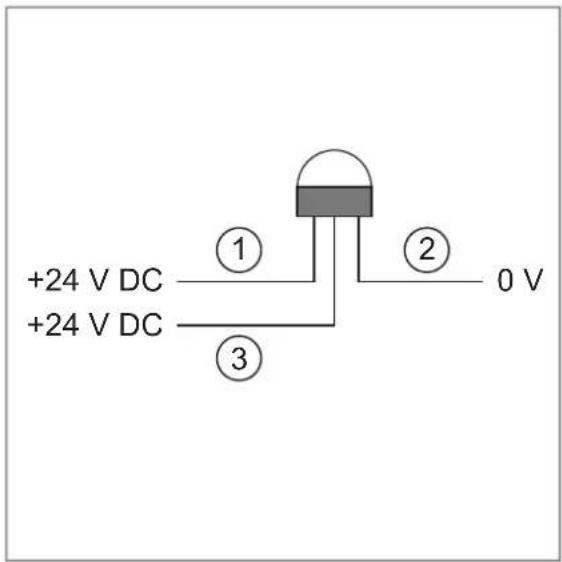

10.2 24 V DC LED

ZB0052 / ZB0053

1 : +24 V DC au raccordement 1 -> LED rouge clignote
2:0V
3 : +24 V DC au raccordement 3 -> LED verte allumée

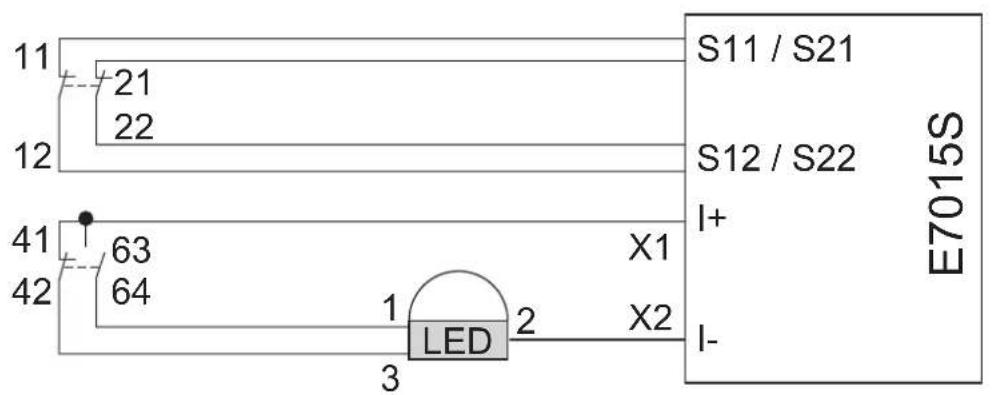

10.2.1 Exemple de câblage

11 21 22 S11 / S21 12 S12 / S22 I+ 41 63 X1 42 64 LED 1 2 X2 3 E7015S I-

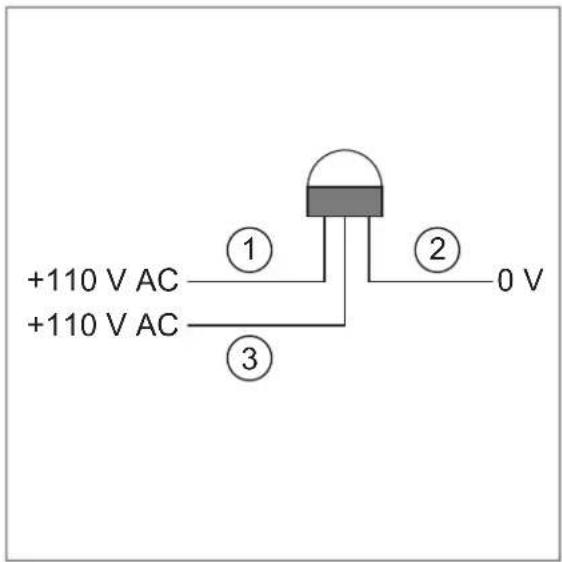

10.3 110 V AC LED

ZB0072 / ZB0073

+110 V AC +110 V AC ① ② 0 V ③

1 : 110 V AC au raccordement 1 -> LED rouge clignote
2 : 0 V au raccordement 2 (noir)
3 : 110 V AC au raccordement 3 -> LED verte allumée

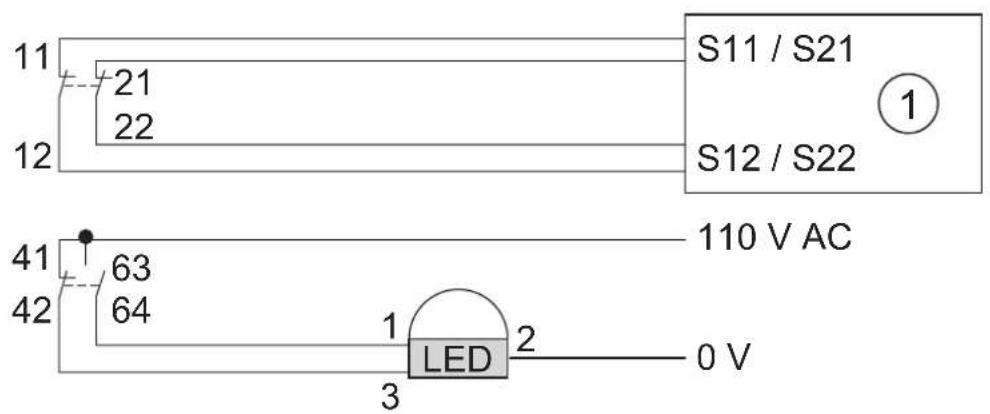

10.3.1 Exemple de câblage

11 21 22 S11 / S21 1 S12 / S22 41 63 42 64 110 V AC LED 2 0 V 3

1 : boîtier de contrôle de sécurité

10.4 Exemple de programmation

10.5 Bits de données

Bit de donnée D3 D2 D1 D0
In / Out SI-2 SI-2 SI-1 SI-1/O-1

Voie d'entrée activée Séquence de bits D3-D0
SI-1 XX00
SI-2 00XX
SI-1 et SI-2 0000
aucun XXXX
Sortie alarme activée Séquence de bits D3-D0
O-1 XXX1
X = aléatoire

11 Données techniques

ZB0052 / ZB0053 / ZB0072 / ZB0073
Technologie de sortie
Contacts de sécurité 4 NF
Contacts auxiliaires 2 NO
Type de contact contacts à rupture brusque
Matière du contact argent
Puissance de commutation AC : 240 V/3 A, 120 V/6 A, inductif	DC : 24 V/2,5 A, inductif
Tension/puissance de commutation max. 240 V / 720 mA
Charge minimum 5 V, 5 mA DC
Courant thermique 10 A
Tension d'isolation nominale 500 V
Protection courts-circuits / surcharges Fusible externe 10 A (FF)
Raccordement Borne jusqu'à 2,5 mm	2
Conception mécanique
Accessoires de fixation 4 x vis M5
Position de montage quelconque
Entrée du câble 4 x M20
Longueur maxi du câble 125 m
Force d'actionnement (câble) < 125 N
Force de serrage à la position de fonctionnement (direction axiale)	130 N (entre les arrêts d'urgence)
Contacts de commutation	selon CEI / EN 60947-5-1
Durée de vie mécanique	>1 000 000 appuis
Indication de fonction
Fonctionnement	LED verte
Erreur	LED clignote en rouge
Courant de sortie LED	15 mA
Température ambiante	-25 à 80 °C
Protection	IP67
Tenue aux vibrations	10 à 500 Hz
Tenue aux chocs 15g 11ms
Matière boîtier	aluminium moulé sous pression
Couleur du boîtier	jaune

11.1 Données caractéristiques de sécurité

Données caractéristiques	Valeur
B10_d	1,5 × 10^6 cycles pour une charge de 100 mA
ISO 13849-1	jusqu'à PLe en fonction de l'architecture du système
EN 62061	jusqu'à SIL3 en fonction de l'architecture du système
Application annuelle	8 cycles par heure / 24 heures par jour / 365 jours
MTTF_d	214 ans

L'arrêt d'urgence à câble de sécurité peut être utilisé comme partie du système de commande relatif à la sécurité pour exécuter la fonction d'arrêt d'urgence selon EN 13850.

Les valeurs PFD/PFH ou MTTF _d des autres composants (p. ex. boîtiers de contrôle) sont indiquées dans la documentation correspondante.

Les explications des abréviations

PL Performance Level (niveau de performance)	Capacité des éléments relatifs à la sécurité d'effectuer une fonction de sécurité dans des conditions prévisibles et de réduire le risque.
SIL Safety Integrity Level Niveau d'intégrité de sécurité SIL 1-4	selon EN 62061. Plus le niveau SIL est haut, plus faible est la probabilité d'une défaillance de la fonction de sécurité.
B10_d	Nombre de cycles nécessaires pour que 10% des éléments d'usure de l'échantillon subissent une défaillance dangereuse.
MTTFd Mean Time To Dangerous Failure Temps moyen avant	défaillance dangereuse.

12 Homologations / normes

Informations sur UL 508 :

Boîtier de type 1.

Utiliser des conduites en cuivre de 16 à 12 AWG avec une température nominale de 90 °C au minimum.

Utilisation de la même polarité pour un câble de raccordement multiple.

Données électriques :

• 240V AC / 3A (6000 cycles) A300
• 120V / 60A élément de commutation 6A
• Coupure PF > 0,38 (100,000 cycles)
- 240V / 10A carry only

Section transversale des fils : cuivre 16AWG - 12AWG ; Couple de serrage 0,8 Nm (7lb/in).

Ne faire fonctionner la LED qu'avec LVLC ou Class 2.

Si nécessaire, une borne de raccordement pour la mise à la terre se trouve dans le boîtier.

Indications pour AS4024.3610 convoyeurs

Informations concernant AS4024.1-2014 :

1) Forces verticales pour le fonctionnement des arrêts d'urgence à mi-distance entre les boulons à œil → support : test < 70 N ; Flexion du câble < 300 mm
2) Forces axiales - directement le long de l'axe du câble : <230 N (typiquement 125 N).

Les paramètres typiques pour un bon fonctionnement d'un système sont moins de 70 N force de traction avec moins de 150 mm flexion du câble entre les supports des boulons à œil.

Normalement, cela est obtenu en réglant les arrêts d'urgence à la position centrale entre les flèches vertes dans la fenêtre transparente.

Si nécessaire, la tension peut être augmentée, selon les essais nécessaires le long de la partie active du câble, au-delà de la position centrale afin d'assurer une force de traction de moins de 70 N.

13 Schéma d'encombrement

ZB0052 / ZB0072

223...24092 96 86 100 M5

29 10 25 60 110 143 24 LED

34 27,5

ZB0053 / ZB0073

223...240 96 86 100 M5

92 143 110 24 29 10 25 60 LED

27,5 34

14 Entretien, réparation et élimination

Obligation d'entretien pour tester la fonction de sécurité → chapitre 8 (description de fonction).

L'appareil ne doit être réparé que par le fabricant.

Après réparation/remplacement, effectuer un test en demandant la fonction de sécurité.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

Nettoyage :

▶ Mettre l'appareil hors tension.

Enlever les salissures avec un chiffon en microfibre doux, sec et non traité chimiquement.
