EVT302 - Capteur IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur
Marque	IFM
Modèle	EVT302
Dimensions	Environ 50 mm x 20 mm
Poids	Environ 100 g
Matériau du boîtier	Acier inoxydable
Indice de protection	IP6x
Alimentation	12-30 V DC
Sortie	Commutée (PNP/NPN)
Principe de mesure	Thermique
Température de fonctionnement	-25 à 80 °C
Raccordement	Connecteur M12
Couple de serrage	0,6 Nm (main) à 1,5 Nm (clé)
Montage	En ligne, serrage de l'écrou
Entretien et nettoyage	Nettoyer avec un chiffon sec, éviter les solvants agressifs
Sécurité	Respecter le couple de serrage ; utiliser une clé pour le serrage final
Pièces détachées et réparabilité	Connecteurs et joints disponibles ; appareil non réparable par l'utilisateur
Informations générales	Notice téléchargeable gratuitement sur notice-facile.com

FOIRE AUX QUESTIONS - EVT302 IFM

Comment installer correctement le capteur EVT302 ?

Assurez-vous d'aligner la flèche sur le connecteur avec le capteur. Serrez l'écrou avec un couple de 0,6 Nm à la main, puis 1,5 Nm avec une clé pour un serrage final.

Quel est le degré de protection du capteur ?

Le degré de protection est indiqué sur l'emballage. Serrez l'écrou correctement pour garantir l'étanchéité. En environnement agressif, serrez d'un cran supplémentaire avec une clé.

Comment démonter le capteur ?

Desserrez l'écrou tout en appuyant sur le connecteur contre le capteur. Pour un démontage facile, utilisez une clé de cote sur plat 14.

Puis-je utiliser le capteur dans un environnement agressif ?

Oui, serrez l'écrou d'un cran supplémentaire avec une clé pour améliorer la tenue aux chocs et vibrations. Utilisez une clé de cote sur plat 14.

Quelle clé utiliser pour le serrage ?

Une clé de cote sur plat 14 mm.

Le capteur est-il compatible avec tous les liquides ?

Cela dépend du matériau du capteur. Vérifiez les spécifications techniques pour la compatibilité chimique.

Où trouver la notice complète ?

Sur notice-facile.com, vous pouvez télécharger gratuitement la notice au format PDF.

Comment nettoyer le capteur ?

Utilisez un chiffon sec et doux. N'utilisez pas de solvants agressifs qui pourraient endommager le boîtier.

Que faire si le capteur ne fonctionne pas ?

Vérifiez le raccordement et l'alimentation. Si le problème persiste, contactez le service après-vente IFM.

Quelles sont les pièces détachées disponibles ?

Les connecteurs et joints d'étanchéité sont disponibles. Contactez IFM pour les références.

MODE D'EMPLOI EVT302 IFM

Instruction de montage

ecolink / ecolink fast connect

Connecteur ecolink

Fig. 1: Montage du connecteur ecolink

▶ Raccorder le connecteur à l'appareil (A).
▶ Veiller à ce que le codage soit correctement positionné.
Pour les connecteurs M12, la flèche indique la position de l'encoche de positionnement (a).

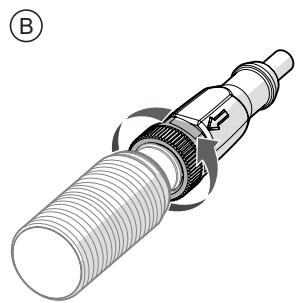

▶ Serrer l'écrou moleté à la main pour garantir l'indice de protection indiqué (B).

(En option) Pour une utilisation en environnements sévères et pour garantir une résistance accrue aux chocs et aux vibrations :

▶ Serrer l'écrou moleté d'un cran supplémentaire à l'aide d'une clé. Respecter le couple de serrage maximal (⇨ fiche technique) de la pièce d'accouplement.

Fig. 2: Démontage du connecteur ecolink

▶ Appuyer le connecteur contre l'appareil tout en desserrant l'écrou moleté (A).
▶ Séparer le connecteur de l'appareil (B).

ecolink fast connect

INFORMATION IMPORTANTE

Utiliser exclusivement des connecteurs avec une douille filetée.

▷ L'utilisation de connecteurs inappropriés peut endommager les raccordements.

Fig. 3: Montage ecolink Fast Connect

▶ Ne pas utiliser de connecteurs inappropriés (A).
▶ Enfoncer la douille filetée du connecteur dans l'appareil (B).
▶ Pour ce faire, surmonter la résistance du ressort jusqu'à atteindre la position finale (C).

Fig. 4: Démontage de l'ecolink fast connect

▶ Appuyer le connecteur contre l'appareil tout en desserrant l'écrou moleté (A).
▶ Séparer le connecteur de l'appareil (B).
