MODE D'EMPLOI JX1530CWC GE

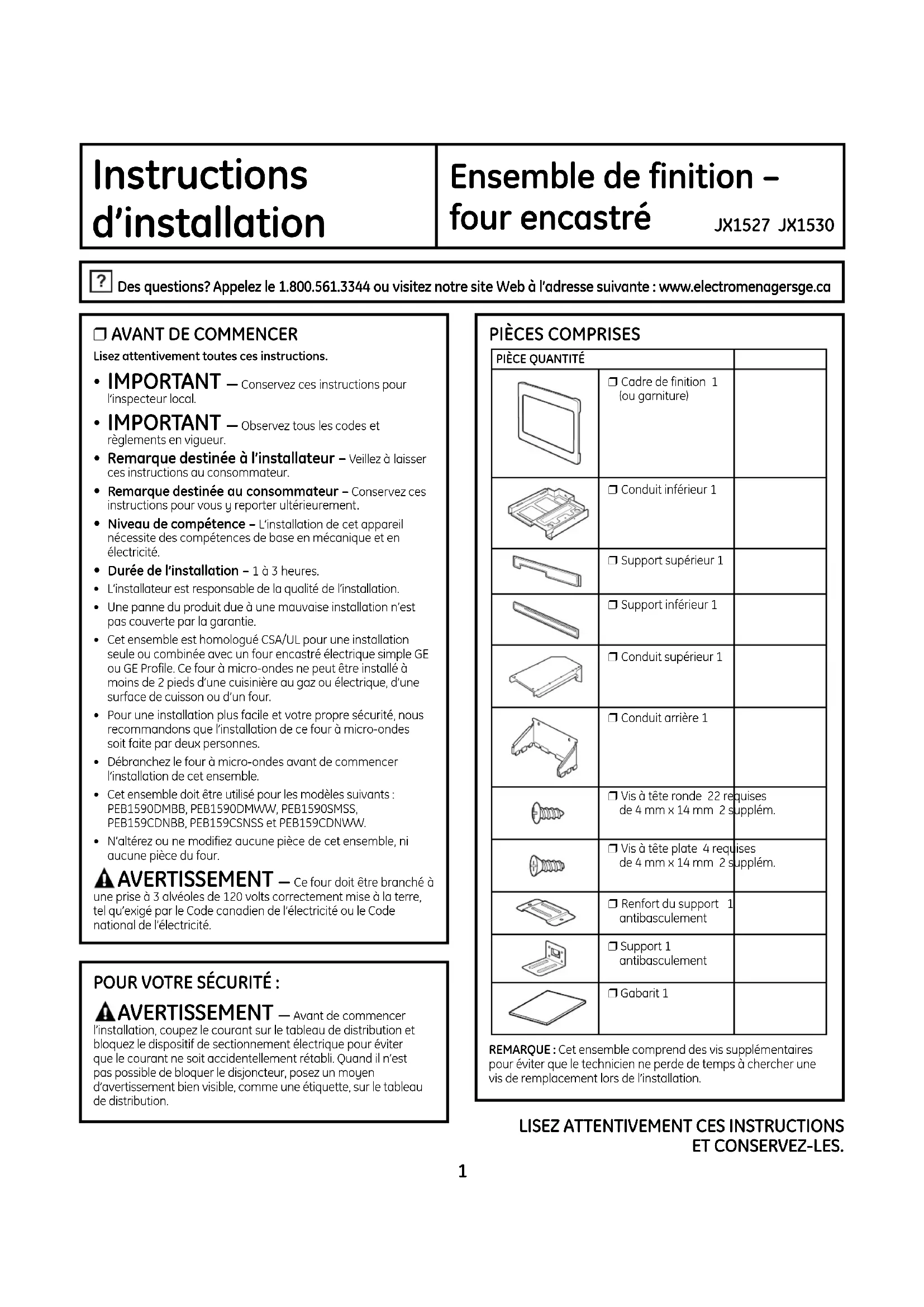

Instructions d'installation
Ensemble de finition - four encastré JX1527
JX1527 JX1530

Des questions? Appelez le 1.800.561.3344 ou visitez notre site Web à l'adresse suivante: www.electromenagersge.ca
AVANT DE COMMENCER
Lisez attentivement toutes ces instructions.
- IMPORTANT - Conserve ces instructions pour l'inspecteur local.
- IMPORTANT - Observe tous les codes et règlements en vigueur.
- Remarque destinée à l'installateur - Veillez à laisser ces instructions au consommateur.
- Remarque destinée au consommateur - Conservez ces instructions pour vous y reporter ultérieurement.
- Niveau de compétence - L'installation de cet apparéil nécessite des compétences de base en mécanique et en électricité.
Durée de l'installation - 1 à 3 heures. - L'installateur est responsable de la qualite de l'installation.
- Une panne du produit due à une mauvaise installation n'est pas couverte par la garantie.
- Cet ensemble est homologué CSA/UL pour une installation seule ou combinée avec un four encastré électric simple GE ou GE Profile. Ce four à micro-ondes ne peut être installé à moins de 2 pieds d'une cuisinière au gaz ou électric, d'une surface de cuisson ou d'un four.
- Pour une installation plus facile et votre propre sécurité, nous recommendons que l'installation de ce four à micro-ondes soit faite par deux personnes.
- Débranche le four à micro-ondes avant de commencer l'installation de cet ensemble.
- Cet ensemble doit être utilisé pour les modèles suivants : PEB1590DMBB, PEB1590DMWW, PEB1590SMSS, PEB159CDNBB, PEB159CSNSS et PEB159CDNWW.
- N'altérez ou ne modifies aucune piece de cet ensemble, ni aucune piece du four.
A VERTISSEMENT — Ce four doit être branché à une prise à 3 alveoles de 120 volts correctement mise à la terre, tel qu'exigé par le Code canadien de l'électricité ou le Code national de l'électricité.
POUR VOTRE SECURITE :
A VERTISSEMENT - Avant de commencer l'installation, coupez le courant sur le tableau de distribution et bloquez le dispositif de sectionnement electrique pour éviter que le courant ne soit accidentellement rétabli. Quand il n'est pas possible de bloquer le disjoncteur,POSEZ un moyen d'avertissement bien visible, comme une étiquette, sur le tableau de distribution.
PIECES COMPRISES
| PIÈCE QUANTITÉ | ||
| □ Cadre de finition 1 (ou garniture) | ||
| □ Conduit inférieur 1 | ||
| □ Support supérieur 1 | ||
| □ Support inférieur 1 | ||
| □ Conduit supérieur 1 | ||
| □ Conduit arrêté 1 | ||
| □ Vis à tête ronde 22 requises de 4 mm × 14 mm 2 supplém. | ||
| □ Vis à tête plate 4 requises de 4 mm × 14 mm 2 supplém. | ||
| □ Renfort du support 1 antibasculement | ||
| □ Support 1 antibasculement | ||
| □ Gabarit 1 | ||
REMARQUE: Cet ensemble comprend des vis supplémentaires pour éviter que le technicien ne perde de temps à chercher une vis de remplacement lors de l'installation.
Tournevis Phillips n° 2

Crayon

Alene ou poincon

□Niveau

Perceuse avec foret de 760 po ou n° 35

Ciseaux(facultatifs)

Ruban à mesurer

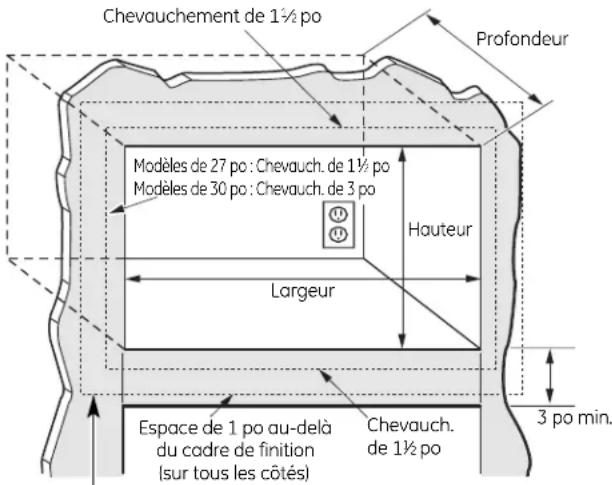

DIMENSIONS DE L'OUVERTURE
| Modèles 27 po 30 po | ||
| Hauteur 18 | 3¼po 18 | 3¼po |
| Largeur 24 ± | 1/16po | 24 ± 1/16po |
| Profondeur (min.)* | 21½ ou 23 po | 21½ ou 23 po |
- Profondeur min. avec prise mise à la terre de 120 V et 60 Hz à l'extérieur de l'ouverture - 21 ‰ po
- Profondeur min. avec prise mise à la terre de 120 V et 60 Hz à l'intérieur de l'ouverture - 23 po

La partie inférieure du cadre de finition doit etre au moins 36 po du sol
A VERTISSEMENT — Ce cadre de finition permet à l'air de circuler à partir du haut, du bas et des cotés. Une obstruction de la circulation de l'air peut entraîner un mauvais fonctionnement du four à micro-ondes et l'endommager.
Laissez un espace de 1 po au-delà du bord du cadre de finition pour permettre à l'air de circuler.
DIMENSIONS DE L'OUVERTURE (SUITE)
Sur les modèles de 27 po, prévoyez un espace de 1 12 po sur tous les côtes pour permettre le chevauchement du cadre de finition sur les bords de l'ouverture.
Sur les modeles de 30 po, prévoyez un espace de 1 ½ po aux parties supérieure et inférieure, et 3 po de chaque côte pour permettre le chevauchement du cadre de finition sur les bords de l'ouverture.
INSTALLATION AU-DESSUS D'UN FOUR ENCASTRÉ :
Le four à micro-ondes doit être installé sur une base en contreplaqué de 3 / 8 po et soutenu par des coulisseaux de 2 × 4 po ou des coulisseaux équivalents de 1 × 2 po sur tous les côtes. La base doit pouvoir soutenir une charge minimale de 100lb ( 45,3kg ).

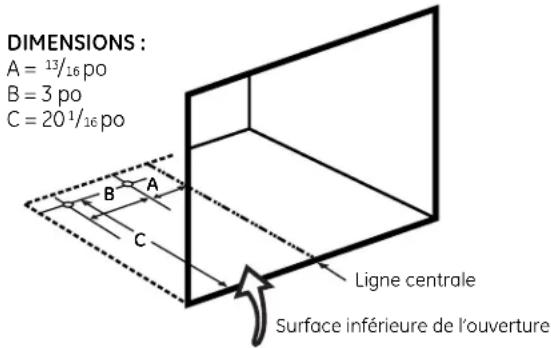

ONTAGE DU RENFORT DU SUPPORT ANTIBASCULEMENT
A Tracez une ligne sur la surface inférieure de I'ouverture, au centre de celle-ci et en prolongeant la ligne de 1/2 po sur la partie frontale de I'armoire.
B Pliez ou découpez le bord avant du gabarit, le long de la ligne de guidage avant. Placez le gabarit en l'alignant avec le bord avant de la surface inférieure de l'ouverture et en alignant la ligne centrale du gabarit avec la ligne centrale de cette surface inférieure. Faites des repères pour le centre des deux trous à vis avec une alène ou un poinçon, et ce pour l'emplacement du renfort du support antibasculément comme il est illustré.

C Retirez le gabarit et percez les deux troughs destinés au renfort du support antibasculement.
D Installéz le renfort du support antibasculement sur la surface inférieure de l'ouverture avec deux vis à tête ronde.

1pi=0,3m
1po=2,5cm
ONTAGE DU CONDUIT INFÉRIEUR DU FOUR À MICRO-ONDES

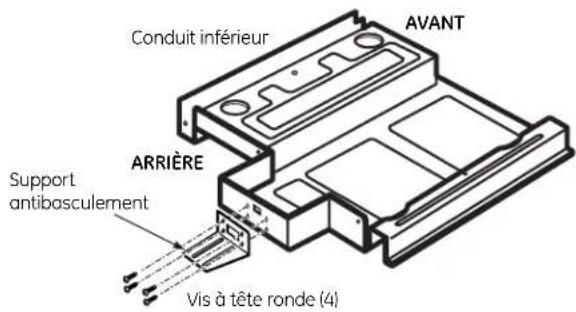

Fixez le support antibasculement au conduit inférieur au moyen de quatre vis à tête ronde.

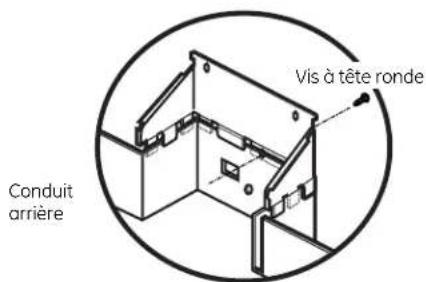

B Installé le conduit arrêté au conduit inférieur au moyen d'une vis à tête ronde.

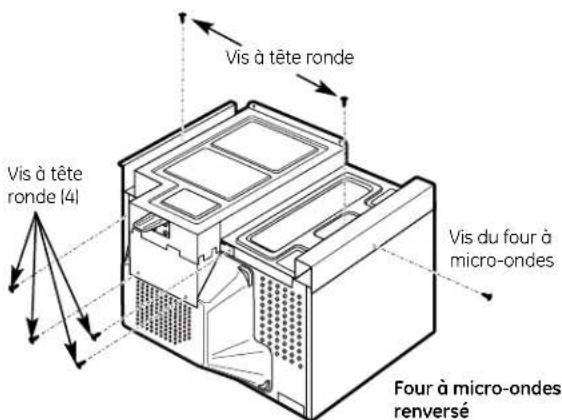

C Retirez tout article instable se trouvant a l'intérieur du four a micro-ondes, y compris le plateau tournant et son support. Retournez soigneusement le four a micro-ondes. Retirez l'une des vis de la caisse du four a micro-ondes. Placez le conduit inférieur sur la partie inférieure du four a micro-ondes et fixez-le au moyen de six vis a tete ronde et de la vis retiree precedement du four a micro-ondes. Retournez le four en orientant le cote croit vers le haut et en vous assurant que le rebord du conduit inférieur ne flechit pas.

MONTAGE DU CONDUIT SUPérieUR ET DU SUPPORT SUPérieUR

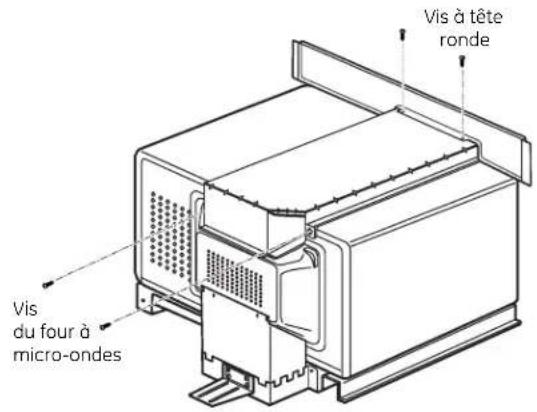

A Retireez les deux vis à l'arriere du four à micro-ondes. Retireez le film protecteur du conduit supérieur et fixez ce dernier au four à micro-ondes en l'enfantant fermement sur le conduit. Fixez le conduit supérieur au moyen des deux vis precedemment retirees du four à micro-ondes.

B Placez le support supérieur sur le dessus du conduit supérieur en alignant l'ouverture du support supérieur avec l'ouverture du conduit. Fixez le support supérieur au conduit supérieur en utilisant deux vis à tête ronde.
ONTAGE DU FOUR À MICRO-ONDES DANS L'OUVERTURE
A Faites glisser le four a micro-ondes partiellement dans l'ouverture de I'armoire.
B Branchez Ensemble le four a Conduit inférieur antibasculement micro-ondes
C Le support support antibasculement antibasculement
antibascul.
dont etre
paralllele a
la surface Support
inférieure de antibasculement
louverture
pour qu'il se
loge correctement dans le renfort du support
antibasculement comme il est illustré. Faites glisser
soigneusement l'arriere du four a micro-ondes pour
I'engage dans le renfort du support antibasculement.
Assurez-vous que le cordon d'alimentation ne se
retrouve pas ecrase ou coupé par I'encastrement du four a micro-ondes.
D Centrez le four a micro-ondes dans l'ouverture.
VIRIFICATION DU NIVEAU
Pour vérifier la mise à niveau, placez un niveau à l'avant et sur les côtes du four à micro-ondes. Il se peut que vous devzie ajouter des cales en bois en dessous du conduit inférieur pourmettre le four à micro-ondes à niveau.

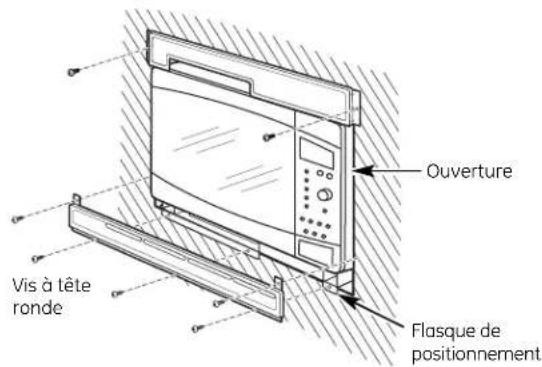

MONTAGE DU SUPPORT INFÉRIEUR ET FIXATION DU SUPPORT SUPérieUR

A Percez des avant-trous en passant le foret dans les trois trouss du bord avant du conduit inférieur.
B Maintenez le support inférieur contre le bord avant du conduit inférieur en alignant les trois trous du support inférieur avec les trois trous du conduit inférieur. Inserez trois vis à tete ronde. Percez des avant-trous en passant le foret dans les deux trous des languettes sur les cotes du support inférieur. Inserez deux vis à tete ronde.
C Percez des avant-trous en passant le foret par les trous du support supérieur. Fixez le support supérieur a la caisse en utilisant deux vis a tete ronde.
ONTAGE DU CADRE DE FINITION

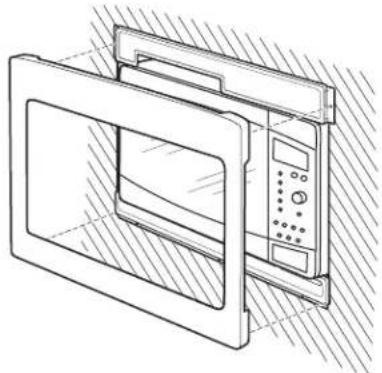

A Placez le cadre de finition sur le four a micro-ondes en orientant les ouvertures des évets vers le bas.
B Enforcez le cadre de finition dans l'ouverture jusqu'à ce que tous les cotes s'enclenchent en position.

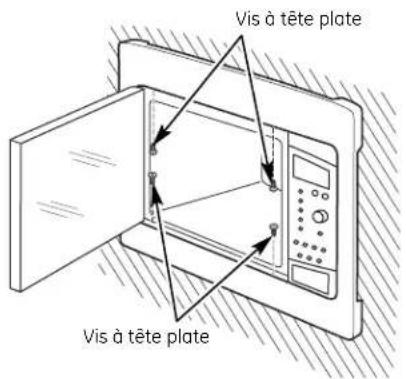

C Ouvrez la portedu foura micro-ondesFixez le cadre de finition avec quatre vis a tete plate (deux a l'intérieur et au haut et deux a l'intérieur et au bas).

REMISE EN PLACE DE TOUTES LES PIECES MOBILES
A Voitracde finition est maintainant instalé. Remettez le plateau tournant et le support du plateau tournant à l'intérieur du four a micro-ondes.
B Conservez les instructions d'installation et les vis supplémentaires à titre de reférence et pour un usage ultérieur. Ne les place pas dans le four à micro-ondes.
C Remettez le fusible en place ou rearmez le disjoncteur du tableau de distribution pour restaurer l'alimentation.
MFL38290502
49-40553-1
10-07 JR
Imprimé en Corée
