MODE D'EMPLOI Profile JX1527CWH GE
Instructions d'installation
Ensemble de finition – four encastré JX1527.
JX1527 JX1530

Des questions? Appelez le 1.800.561.3344 ou visitez notre site Web à l'adresse suivante : www.electromenagersge.ca
□ AVANT DE COMMENCER
Lisez attentivement toutes ces instructions.
- IMPORTANT — Conservez ces instructions pour l'inspecteur local.
- IMPORTANT — Observez tous les codes et règlements en vigueur.
- Remarque destinée à l'installateur – Veillez à laisser ces instructions au consommateur.
- Remarque destinée au consommateur – Conservez ces instructions pour vous y reporter ultérieurement.
- Niveau de compétence – L'installation de cet appareil nécessite des compétences de base en mécanique et en électricité.
- Durée de l'installation – 1 à 3 heures.
- L'installateur est responsable de la qualité de l'installation.
- Une panne du produit due à une mauvaise installation n'est pas couverte par la garantie.
- Cet ensemble est homologué CSA/UL pour une installation seule ou combinée avec un four encastré électrique simple GE ou GE Profile. Ce four à micro-ondes ne peut être installé à moins de 2 pieds d'une cuisinière au gaz ou électrique, d'une surface de cuisson ou d'un four.
- Pour une installation plus facile et votre propre sécurité, nous recommandons que l'installation de ce four à micro-ondes soit faite par deux personnes.
- Débranchez le four à micro-ondes avant de commencer l'installation de cet ensemble.
- Cet ensemble doit être utilisé pour les modèles suivants : PEB1590DMBB, PEB1590DMWW, PEB1590SMSS, PEB159CDNBB, PEB159CSNSS et PEB159CDNWW.
- N'altérez ou ne modifiez aucune pièce de cet ensemble, ni aucune pièce du four.
⚠ AVERTISSEMENT — Ce four doit être branché à
une prise à 3 alvéoles de 120 volts correctement mise à la terre, tel qu'exigé par le Code canadien de l'électricité ou le Code national de l'électricité.
POUR VOTRE SÉCURITÉ :
AVERTISSEMENT — Avant de commencer l'installation, coupez le courant sur le tableau de distribution et bloquez le dispositif de sectionnement électrique pour éviter que le courant ne soit accidentellement rétabli. Quand il n'est pas possible de bloquer le disjoncteur, posez un moyen d'avertissement bien visible, comme une étiquette, sur le tableau de distribution.
PIÈCES COMPRISES
| PIÈCE QUANTITÉ | ||
![]() | ☐ Cadre de finition 1 (ou garniture) | |
![]() | ☐ Conduit inférieur 1 | |
![]() | ☐ Support supérieur 1 | |
![]() | ☐ Support inférieur 1 | |
![]() | ☐ Conduit supérieur 1 | |
![]() | ☐ Conduit arrière 1 | |
![]() | ☐ Vis à tête ronde 22 requises de 4 mm x 14 mm 2 supplém. | |
![]() | ☐ Vis à tête plate 4 requises de 4 mm x 14 mm 2 supplém. | |
![]() | ☐ Renfort du support 1 antibasculement | |
![]() | ☐ Support 1 antibasculement | |
![]() | ☐ Gabarit 1 | |
REMARQUE : Cet ensemble comprend des vis supplémentaires pour éviter que le technicien ne perde de temps à chercher une vis de remplacement lors de l'installation.

☐ Perceuse avec foret de 7/64 po ou n° 35

□ Crayon

□ Alène ou poinçon

□ Ciseaux (facultatifs)

□ Ruban à mesurer

Niveau
DIMENSIONS DE L'OUVERTURE
| Modèles 27 po 30 po | ||
| Hauteur 18 | 34 po 18 | 34 po |
| Largeur 24 ± | 116 po | 24 ± 116 po |
| Profondeur (min.)* | 21 12 ou 23 po | 21 12 ou 23 po |
* Profondeur min. avec prise mise à la terre de 120 V et 60 Hz à l'extérieur de l'ouverture - 21 ½ po Profondeur min. avec prise mise à la terre de 120 V et 60 Hz à l'intérieur de l'ouverture - 23 po


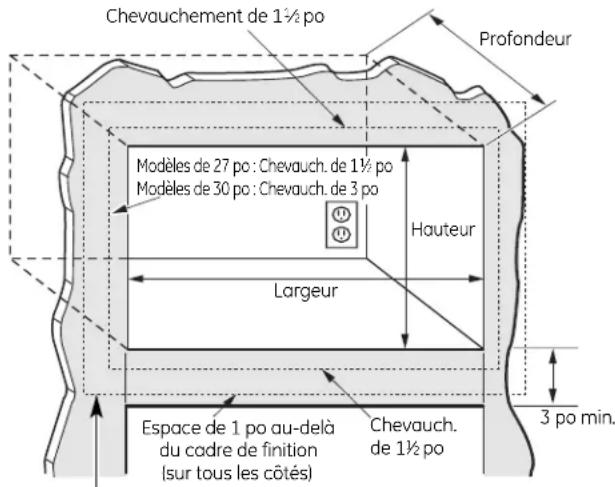

Chevauchement de 1½ po Profondeur Modèles de 27 po : Chevauch. de 1½ po Modèles de 30 po : Chevauch. de 3 po Hauteur Largeur Espace de 1 po au-delà du cadre de finition (sur tous les côtés) Chevauch. de 1½ po 3 po min.La partie inférieure du cadre de finition doit être à au moins 36 po du sol
AVERTISSEMENT — Ce cadre de finition permet à l'air de circuler à partir du haut, du bas et des côtés. Une obstruction de la circulation de l'air peut entraîner un mauvais fonctionnement du four à micro-ondes et l'endommager.
Laissez un espace de 1 po au-delà du bord du cadre de finition pour permettre à l'air de circuler.
DIMENSIONS DE L'OUVERTURE (SUITE)
Sur les modèles de 27 po, prévoyez un espace de 1 ½ po sur tous les côtés pour permettre le chevauchement du cadre de finition sur les bords de l'ouverture.
Sur les modèles de 30 po, prévoyez un espace de 1 ½ po aux parties supérieure et inférieure, et 3 po de chaque côté pour permettre le chevauchement du cadre de finition sur les bords de l'ouverture.
INSTALLATION AU-DESSUS D'UN FOUR ENCASTRÉ :
Le four à micro-ondes doit être installé sur une base en contreplaqué de 38 po et soutenu par des coulisseaux de 2 x 4 po ou des coulisseaux équivalents de 1 x 2 po sur tous les côtés. La base doit pouvoir soutenir une charge minimale de 100 lb (45,3 kg).
□ MONTAGE DU RENFORT DU SUPPORT ANTIBASCULEMENT
A Tracez une ligne sur la surface inférieure de l'ouverture, au centre de celle-ci et en prolongeant la ligne de 1/2 po sur la partie frontale de l'armoire.

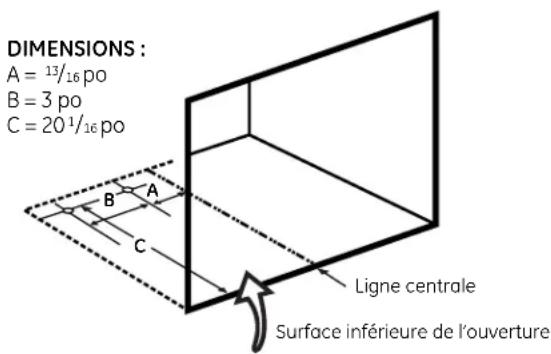

B Pliez ou découpez le bord avant du gabarit, le long de la ligne de guidage avant. Placez le gabarit en l'alignant avec le bord avant de la surface inférieure de l'ouverture et en alignant la ligne centrale du gabarit avec la ligne centrale de cette surface inférieure. Faites des repères pour le centre des deux trous à vis avec une alène ou un poinçon, et ce pour l'emplacement du renfort du support antibasculement comme il est illustré.
D Installez le renfort du support antibasculement sur la surface inférieure de l'ouverture avec deux vis à tête ronde.
1 po = 2,5 cm
□ MONTAGE DU CONDUIT INFÉRIEUR DU FOUR À MICRO-ONDES

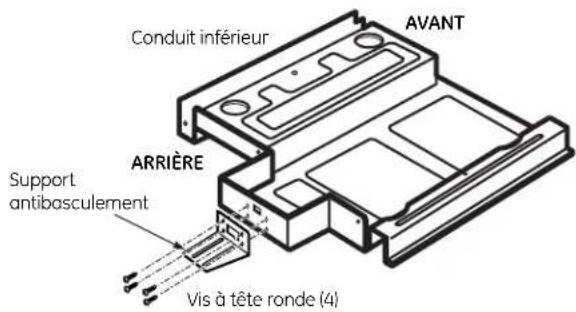

A Fixez le support antibasculement au conduit inférieur au moyen de quatre vis à tête ronde.


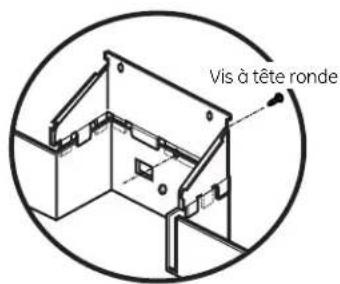

Conduit inférieur AVANT ARRIÈRE Support antibasculement Vis à tête ronde (4)B Installez le conduit arrière au conduit inférieur au moyen d'une vis à tête ronde.


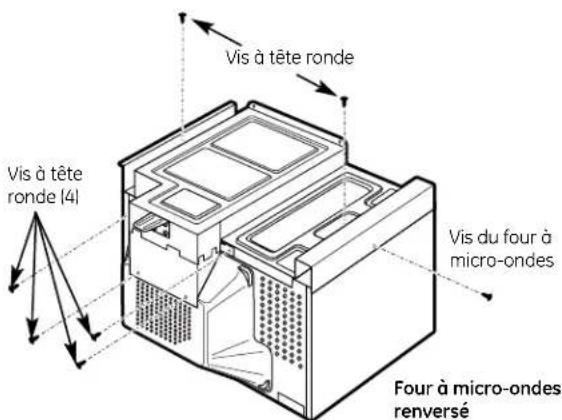

Vis à tête rondeC Retirez tout article instable se trouvant à l'intérieur du four à micro-ondes, y compris le plateau tournant et son support. Retournez soigneusement le four à micro-ondes. Retirez l'une des vis de la caisse du four à micro-ondes. Placez le conduit inférieur sur la partie inférieure du four à micro-ondes et fixez-le au moyen de six vis à tête ronde et de la vis retirée précédemment du four à micro-ondes. Retournez le four en orientant le côté droit vers le haut et en vous assurant que le rebord du conduit inférieur ne fléchit pas.


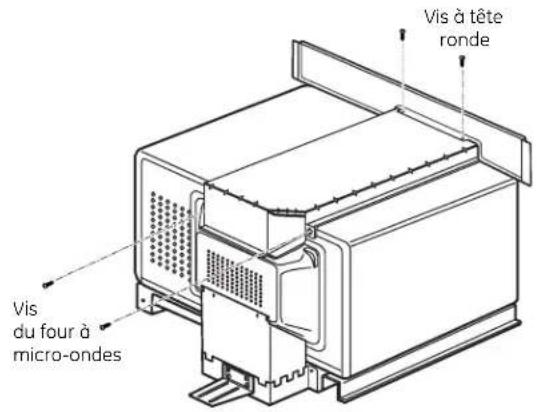

A Retirez les deux vis à l'arrière du four à micro-ondes. Retirez le film protecteur du conduit supérieur et fixez ce dernier au four à micro-ondes en l'enfonçant fermement sur le conduit. Fixez le conduit supérieur au moyen des deux vis précédemment retirées du four à micro-ondes.
MONTAGE DU FOUR À MICRO-ONDES DANS L'OUVERTURE
A Faites glisser le four à micro-ondes partiellement dans l'ouverture de l'armoire.


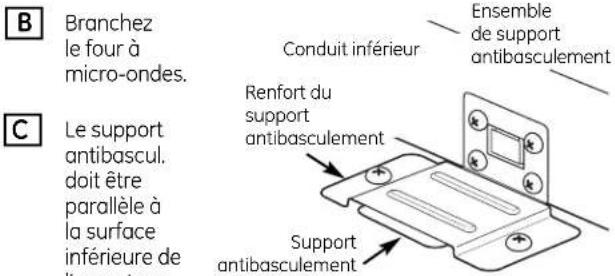

B Branchez le four à micro-ondes. C Le support antibascul. doit être parallèle à la surface inférieure de l'ancetement. Conduit inférieur Ensemble de support antibasculement Renfort du support antibasculement Support antibasculementD Centrez le four à micro-ondes dans l'ouverture.
□ VÉRIFICATION DU NIVEAU
Pour vérifier la mise à niveau, placez un niveau à l'avant et sur les côtés du four à micro-ondes. Il se peut que vous deviez ajouter des cales en bois en dessous du conduit inférieur pour mettre le four à micro-ondes à niveau.
B Maintenez le support inférieur contre le bord avant du conduit inférieur en alignant les trois trous du support inférieur avec les trois trous du conduit inférieur. Insérez trois vis à tête ronde. Percez des avant-trous en passant le foret dans les deux trous des languettes sur les côtés du support inférieur. Insérez deux vis à tête ronde.
C Percez des avant-trous en passant le foret par les trous du support supérieur. Fixez le support supérieur a la caisse en utilisant deux vis à tête ronde.

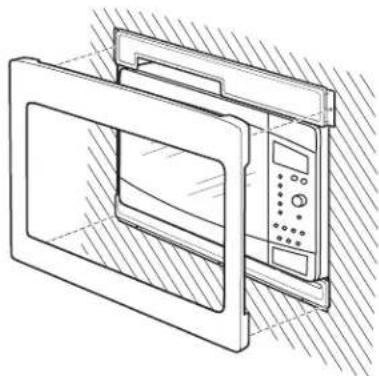

□ MONTAGE DU CADRE DE FINITION
A Placez le cadre de finition sur le four à micro-ondes en orientant les ouvertures des évents vers le bas.
B Enfoncez le cadre de finition dans l'ouverture jusqu'à ce que tous les côtés s'enclenchent en position.

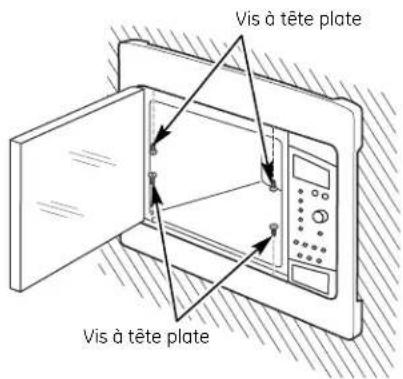

C Ouvrez la porte du four à micro-ondes. Fixez le cadre de finition avec quatre vis à tête plate (deux à l'intérieur et au haut et deux à l'intérieur et au bas).
A Votre cadre de finition est maintenant installé. Remettez le plateau tournant et le support du plateau tournant à l'intérieur du four à micro-ondes.
B Conservez les instructions d'installation et les vis supplémentaires à titre de référence et pour un usage ultérieur. Ne les placez pas dans le four à micro-ondes.
C Remettez le fusible en place ou réarmez le disjoncteur du tableau de distribution pour restaurer l'alimentation.
