JX1527CBC - Four à micro-ondes GE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Four à micro-ondes encastrable avec cadre de finition
Marque	GE
Modèle	JX1527CBC
Dimensions de l'ouverture (27 po)	Hauteur : 18 3/4 po, Largeur : 24 ± 1/16 po, Profondeur min. : 21 1/2 po (prise extérieure) ou 23 po (prise intérieure)
Dimensions de l'ouverture (30 po)	Hauteur : 18 3/4 po, Largeur : 24 ± 1/16 po, Profondeur min. : 21 1/2 po (prise extérieure) ou 23 po (prise intérieure)
Alimentation électrique	120 V, 60 Hz, prise à 3 alvéoles mise à la terre
Capacité du four	Environ 1,5 pi³ (estimation typique pour ce type de four)
Puissance micro-ondes	Environ 1000 W (estimation)
Poids de l'appareil	Environ 45 kg (100 lb) – charge minimale supportée par la base
Fonctions principales	Cuisson par micro-ondes, décongélation, minuterie, plateau tournant
Nettoyage	Nettoyer l'intérieur avec un chiffon humide et du savon doux. Ne pas utiliser de nettoyants abrasifs.
Entretien	Vérifier régulièrement l'état du joint de porte et du plateau tournant. Consulter la notice pour les instructions détaillées.
Installation	Nécessite des compétences de base en électricité et en mécanique. Installation par deux personnes recommandée. Respecter les distances minimales par rapport aux cuisinières (2 pi).
Sécurité	Couper le courant avant installation. Utiliser une prise mise à la terre. Ne pas obstruer les évents.
Pièces détachées	Cadre de finition, conduits, supports, vis. Les pièces de rechange sont disponibles auprès du fabricant.
Garantie	Les dommages dus à une installation incorrecte ne sont pas couverts par la garantie.

FOIRE AUX QUESTIONS - JX1527CBC GE

Quelle est la hauteur minimale d'installation au-dessus du sol ?

La partie inférieure du cadre de finition doit être à au moins 36 pouces du sol.

Puis-je installer ce four au-dessus d'une cuisinière à gaz ?

Non, ce four à micro-ondes ne peut être installé à moins de 2 pieds d'une cuisinière à gaz ou électrique, d'une surface de cuisson ou d'un four.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse avec foret de 7/64 po (n° 35), d'un crayon, d'une alène ou poinçon, de ciseaux, d'un ruban à mesurer et d'un niveau.

Comment nettoyer l'intérieur du four à micro-ondes ?

Utilisez un chiffon humide avec du savon doux. Évitez les nettoyants abrasifs qui pourraient rayer la surface.

Que faire si le four à micro-ondes ne chauffe pas ?

Vérifiez que le four est branché sur une prise fonctionnelle et que le disjoncteur n'a pas sauté. Consultez la notice pour les fusibles et les réglages.

Puis-je utiliser des récipients métalliques dans ce four ?

Non, les récipients métalliques peuvent provoquer des étincelles. Utilisez des récipients adaptés aux micro-ondes, comme le verre ou la céramique.

Comment décongeler des aliments avec ce four ?

Utilisez la fonction décongélation en suivant les indications de la notice. Placez les aliments sur le plateau tournant et réglez le poids ou le type d'aliment.

Que faire si la porte du four ne ferme pas correctement ?

Vérifiez qu'aucun objet n'obstrue la fermeture et que les charnières ne sont pas endommagées. N'utilisez pas le four si la porte ne ferme pas hermétiquement.

Puis installer ce four seul ou avec un four encastré ?

Cet ensemble est homologué pour une installation seule ou combinée avec un four encastré électrique simple GE ou GE Profile.

Où puis-je trouver les pièces de rechange ?

Les pièces de rechange sont disponibles auprès du fabricant. Référez-vous au site www.electromenagersge.ca ou contactez le service client.

MODE D'EMPLOI JX1527CBC GE

Instructions d'installation

Ensemble de finition – four encastré JX1527

JX1527 JX1530

Des questions? Appelez le 1.800.561.3344 ou visitez notre site Web à l'adresse suivante : www.electromenagersge.ca

□ AVANT DE COMMENCER

Lisez attentivement toutes ces instructions.

• IMPORTANT — Conservez ces instructions pour l'inspecteur local.
• IMPORTANT — Observez tous les codes et règlements en vigueur.
• Remarque destinée à l'installateur – Veillez à laisser ces instructions au consommateur.
• Remarque destinée au consommateur – Conservez ces instructions pour vous y reporter ultérieurement.
• Niveau de compétence – L'installation de cet appareil nécessite des compétences de base en mécanique et en électricité.
• Durée de l'installation – 1 à 3 heures.
• L'installateur est responsable de la qualité de l'installation.
• Une panne du produit due à une mauvaise installation n'est pas couverte par la garantie.
• Cet ensemble est homologué CSA/UL pour une installation seule ou combinée avec un four encastré électrique simple GE ou GE Profile. Ce four à micro-ondes ne peut être installé à moins de 2 pieds d'une cuisinière au gaz ou électrique, d'une surface de cuisson ou d'un four.
• Pour une installation plus facile et votre propre sécurité, nous recommandons que l'installation de ce four à micro-ondes soit faite par deux personnes.
• Débranchez le four à micro-ondes avant de commencer l'installation de cet ensemble.
• Cet ensemble doit être utilisé pour les modèles suivants : PEB1590DMBB, PEB1590DMWW, PEB1590SMSS, PEB159CDNBB, PEB159CSNSS et PEB159CDNWW.
• N'altérez ou ne modifiez aucune pièce de cet ensemble, ni aucune pièce du four.

⚠ AVERTISSEMENT — Ce four doit être branché à

une prise à 3 alvéoles de 120 volts correctement mise à la terre, tel qu'exigé par le Code canadien de l'électricité ou le Code national de l'électricité.

POUR VOTRE SÉCURITÉ :

AVERTISSEMENT — Avant de commencer l'installation, coupez le courant sur le tableau de distribution et bloquez le dispositif de sectionnement électrique pour éviter que le courant ne soit accidentellement rétabli. Quand il n'est pas possible de bloquer le disjoncteur, posez un moyen d'avertissement bien visible, comme une étiquette, sur le tableau de distribution.

PIÈCES COMPRISES

PIÈCE QUANTITÉ
	☐ Cadre de finition 1 (ou garniture)
	☐ Conduit inférieur 1
	☐ Support supérieur 1
[PHYD]	☐ Support inférieur 1
	☐ Conduit supérieur 1
	☐ Conduit arrière 1
	☐ Vis à tête ronde 22 requises de 4 mm x 14 mm 2 supplém.
	☐ Vis à tête plate 4 requises de 4 mm x 14 mm 2 supplém.
	☐ Renfort du support 1 antibasculement
	☐ Support 1 antibasculement
	☐ Gabarit 1

REMARQUE : Cet ensemble comprend des vis supplémentaires pour éviter que le technicien ne perde de temps à chercher une vis de remplacement lors de l'installation.

☐ Perceuse avec foret de 7/64 po ou n° 35

□ Crayon

□ Alène ou poinçon

□ Ciseaux (facultatifs)

□ Ruban à mesurer

Niveau

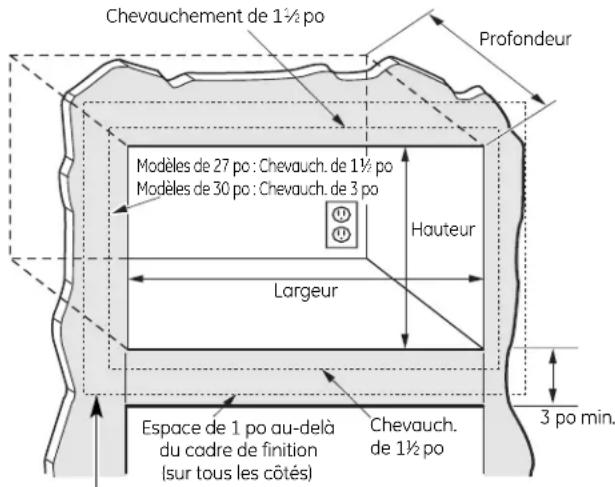

DIMENSIONS DE L'OUVERTURE

Modèles 27 po 30 po
Hauteur 18	34 po 18	34 po
Largeur 24 ±	116 po	24 ± 116 po
Profondeur (min.)*	21 12 ou 23 po	21 12 ou 23 po

* Profondeur min. avec prise mise à la terre de 120 V et 60 Hz à l'extérieur de l'ouverture - 21 ½ po Profondeur min. avec prise mise à la terre de 120 V et 60 Hz à l'intérieur de l'ouverture - 23 po

La partie inférieure du cadre de finition doit être à au moins 36 po du sol

AVERTISSEMENT — Ce cadre de finition permet à l'air de circuler à partir du haut, du bas et des côtés. Une obstruction de la circulation de l'air peut entraîner un mauvais fonctionnement du four à micro-ondes et l'endommager.

Laissez un espace de 1 po au-delà du bord du cadre de finition pour permettre à l'air de circuler.

DIMENSIONS DE L'OUVERTURE (SUITE)

Sur les modèles de 27 po, prévoyez un espace de 1 ½ po sur tous les côtés pour permettre le chevauchement du cadre de finition sur les bords de l'ouverture.

Sur les modèles de 30 po, prévoyez un espace de 1 ½ po aux parties supérieure et inférieure, et 3 po de chaque côté pour permettre le chevauchement du cadre de finition sur les bords de l'ouverture.

INSTALLATION AU-DESSUS D'UN FOUR ENCASTRÉ :

Le four à micro-ondes doit être installé sur une base en contreplaqué de 38 po et soutenu par des coulisseaux de 2 x 4 po ou des coulisseaux équivalents de 1 x 2 po sur tous les côtés. La base doit pouvoir soutenir une charge minimale de 100 lb (45,3 kg).

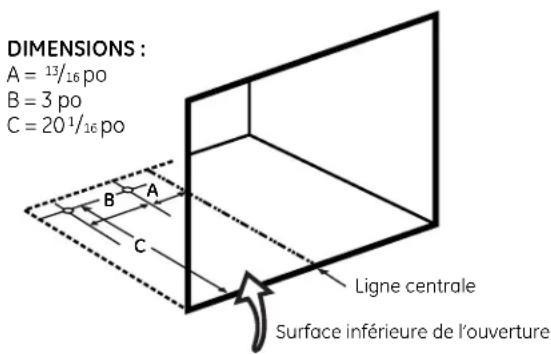

□ MONTAGE DU RENFORT DU SUPPORT ANTIBASCULEMENT

A Tracez une ligne sur la surface inférieure de l'ouverture, au centre de celle-ci et en prolongeant la ligne de 1/2 po sur la partie frontale de l'armoire.
B Pliez ou découpez le bord avant du gabarit, le long de la ligne de guidage avant. Placez le gabarit en l'alignant avec le bord avant de la surface inférieure de l'ouverture et en alignant la ligne centrale du gabarit avec la ligne centrale de cette surface inférieure. Faites des repères pour le centre des deux trous à vis avec une alène ou un poinçon, et ce pour l'emplacement du renfort du support antibasculement comme il est illustré.

C Retirez le gabarit et percez les deux trous destinés au renfort du support antibasculement.
D Installez le renfort du support antibasculement sur la surface inférieure de l'ouverture avec deux vis à tête ronde.

1 pi = 0,3 m

1 po = 2,5 cm

□ MONTAGE DU CONDUIT INFÉRIEUR DU FOUR À MICRO-ONDES

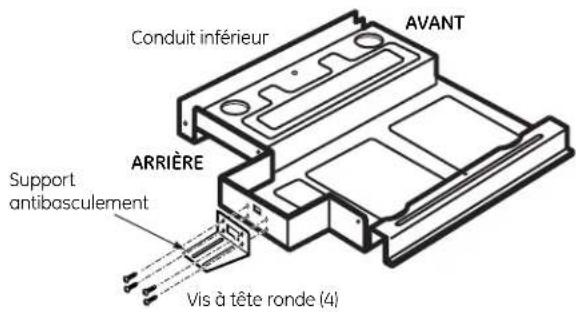

A Fixez le support antibasculement au conduit inférieur au moyen de quatre vis à tête ronde.

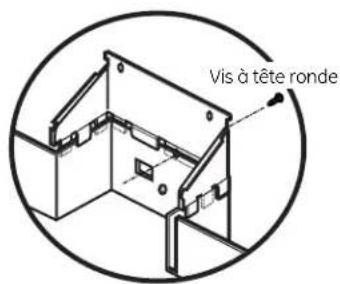

B Installez le conduit arrière au conduit inférieur au moyen d'une vis à tête ronde.

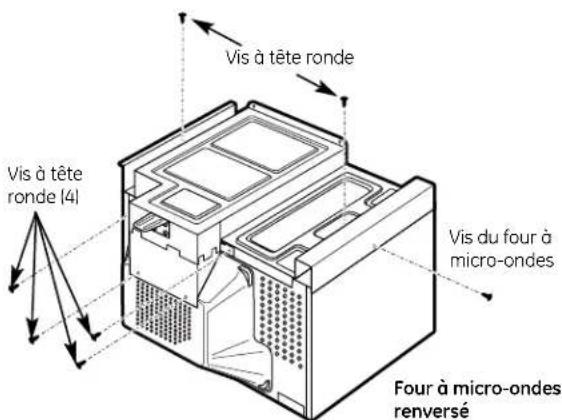

C Retirez tout article instable se trouvant à l'intérieur du four à micro-ondes, y compris le plateau tournant et son support. Retournez soigneusement le four à micro-ondes. Retirez l'une des vis de la caisse du four à micro-ondes. Placez le conduit inférieur sur la partie inférieure du four à micro-ondes et fixez-le au moyen de six vis à tête ronde et de la vis retirée précédemment du four à micro-ondes. Retournez le four en orientant le côté droit vers le haut et en vous assurant que le rebord du conduit inférieur ne fléchit pas.

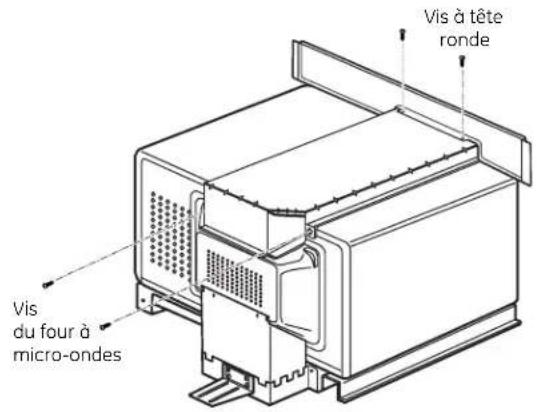

□ MONTAGE DU CONDUIT SUPÉRIEUR ET DU SUPPORT SUPÉRIEUR

A Retirez les deux vis à l'arrière du four à micro-ondes. Retirez le film protecteur du conduit supérieur et fixez ce dernier au four à micro-ondes en l'enfonçant fermement sur le conduit. Fixez le conduit supérieur au moyen des deux vis précédemment retirées du four à micro-ondes.

B Placez le support supérieur sur le dessus du conduit supérieur en alignant l'ouverture du support supérieur avec l'ouverture du conduit. Fixez le support supérieur au conduit supérieur en utilisant deux vis à tête ronde.

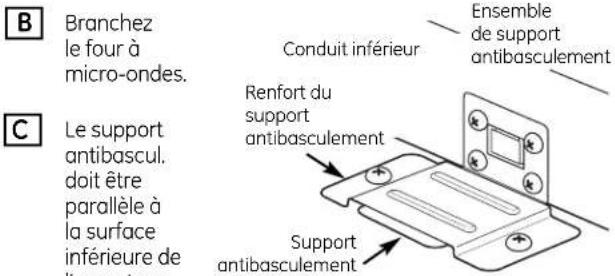

MONTAGE DU FOUR À MICRO-ONDES DANS L'OUVERTURE

A Faites glisser le four à micro-ondes partiellement dans l'ouverture de l'armoire.

D Centrez le four à micro-ondes dans l'ouverture.

□ VÉRIFICATION DU NIVEAU

Pour vérifier la mise à niveau, placez un niveau à l'avant et sur les côtés du four à micro-ondes. Il se peut que vous deviez ajouter des cales en bois en dessous du conduit inférieur pour mettre le four à micro-ondes à niveau.

A Percez des avant-trous en passant le foret dans les trois trous du bord avant du conduit inférieur.
B Maintenez le support inférieur contre le bord avant du conduit inférieur en alignant les trois trous du support inférieur avec les trois trous du conduit inférieur. Insérez trois vis à tête ronde. Percez des avant-trous en passant le foret dans les deux trous des languettes sur les côtés du support inférieur. Insérez deux vis à tête ronde.
C Percez des avant-trous en passant le foret par les trous du support supérieur. Fixez le support supérieur a la caisse en utilisant deux vis à tête ronde.

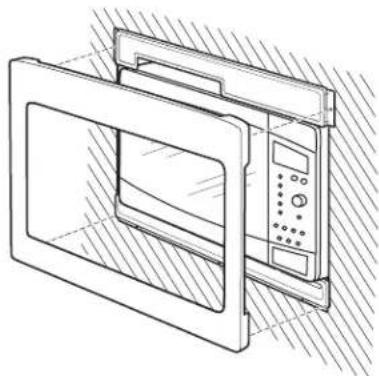

□ MONTAGE DU CADRE DE FINITION

A Placez le cadre de finition sur le four à micro-ondes en orientant les ouvertures des évents vers le bas.
B Enfoncez le cadre de finition dans l'ouverture jusqu'à ce que tous les côtés s'enclenchent en position.

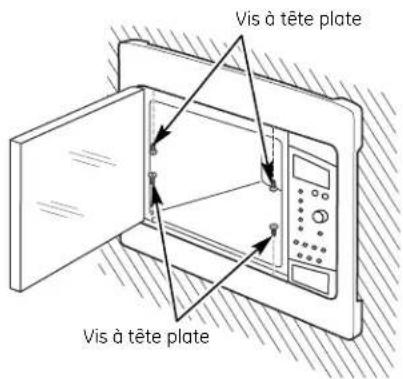

C Ouvrez la porte du four à micro-ondes. Fixez le cadre de finition avec quatre vis à tête plate (deux à l'intérieur et au haut et deux à l'intérieur et au bas).

REMISE EN PLACE DE TOUTES LES PIÈCES MOBILES

A Votre cadre de finition est maintenant installé. Remettez le plateau tournant et le support du plateau tournant à l'intérieur du four à micro-ondes.
B Conservez les instructions d'installation et les vis supplémentaires à titre de référence et pour un usage ultérieur. Ne les placez pas dans le four à micro-ondes.
C Remettez le fusible en place ou réarmez le disjoncteur du tableau de distribution pour restaurer l'alimentation.

MFL38290502

49-40553-1

10-07 JR

Imprimé en Corée
