Type de produit	Station d'accueil multifonction (concentrateur de charge d'alimentation Smart Video)
Dimensions (L x l x H)	80 x 63 x 30 mm
Poids	216 g
Alimentation	100-240 V AC, 50-60 Hz ; sortie totale 52,5 W max
Ports	1x HDMI, 1x USB-C PD (45 W), 1x USB-C (5 W), 2x USB-A 3.2 Gen 1
Fonctions principales	Recharge et connexion de périphériques, sortie vidéo HDMI jusqu'à 1080p 60 Hz, utilisation smartphone en mode PC
Résolution vidéo maximale	1920 x 1080 à 60 Hz
Vitesse de transfert USB-A	Jusqu'à 5 Gbit/s (USB 3.2 Gen 1)
Charge USB-A	BC 1.2, jusqu'à 1 A
Charge USB-C (port 1)	Jusqu'à 5 W (5 V / 1 A)
Charge USB-C (port 2)	Jusqu'à 45 W (PD 2.0)
Protections intégrées	Contre les pics d'intensité, surtensions, surchauffes ; OVP, OCP, SCP, OTP
Compatibilité	Ordinateurs et tablettes avec USB-C DP Alt Mode (Windows, macOS, Android 9+)
Cable d'alimentation	Longueur 1,8 m ; fiche C7 interchangeable
Contenu du pack	Concentrateur, câble d'alimentation 1,8 m, câble USB-C mâle-mâle 0,5 m, manuel utilisateur
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec et doux ; ne pas utiliser de produits abrasifs
Température de fonctionnement	0 à 30 °C
Température de stockage	-20 à 70 °C
Réparabilité	Garantie trois ans ; pièces non disponibles séparément ; en cas de panne, contacter le support
Normes et certifications	DP 1.2, USB PD 2.0, USB 3.1 Gen 1, HDCP 1.4, CE, FCC, RoHS

FOIRE AUX QUESTIONS - 130554 MANHATTAN

Quel type de produit est le Manhattan 130554 ?

C'est une station d'accueil multifonction (concentrateur de charge d'alimentation Smart Video) qui permet de connecter des périphériques et un écran HDMI tout en rechargeant vos appareils.

Quels ports sont disponibles sur ce concentrateur ?

Il dispose d'un port HDMI, d'un port USB-C PD (45 W), d'un port USB-C (5 W), et de deux ports USB-A 3.2 Gen 1.

Puis-je utiliser mon smartphone comme un PC de bureau avec cet appareil ?

Oui, si votre smartphone est équipé d'Android 9 ou ultérieur avec sortie vidéo USB-C, vous pouvez le connecter pour utiliser un écran, clavier et souris en mode bureau.

Quelle est la puissance de charge maximale du port USB-C PD ?

Le port USB-C PD délivre jusqu'à 45 W (20 V / 2,25 A), suffisant pour charger la plupart des ordinateurs portables et Ultrabooks.

Quelle est la résolution vidéo maximale supportée ?

La station supporte une résolution allant jusqu'à 1080p (1920x1080) à 60 Hz en mode miroir ou étendu.

Est-ce que cet appareil nécessite un adaptateur d'alimentation externe ?

Non, le concentrateur intègre un bloc d'alimentation interne et se branche directement sur secteur avec le câble d'alimentation fourni.

Quels types de périphériques puis-je connecter aux ports USB-A ?

Vous pouvez connecter des souris, claviers, clés USB ou autres périphériques, ainsi que charger et synchroniser des appareils mobiles (BC 1.2 jusqu'à 1 A).

Quelles protections de sécurité sont intégrées ?

L'appareil est protégé contre les pics d'intensité, surtensions, surchauffes avec protections OVP, OCP, SCP et OTP, ainsi qu'un mode de récupération automatique.

Le câble d'alimentation est-il interchangeable ?

Oui, le câble d'alimentation C7 peut être remplacé pour différentes versions régionales (US, UE, UK, etc.).

Quelle est la garantie de ce produit ?

Le Manhattan 130554 bénéficie d'une garantie de trois ans contre les défauts de fabrication.

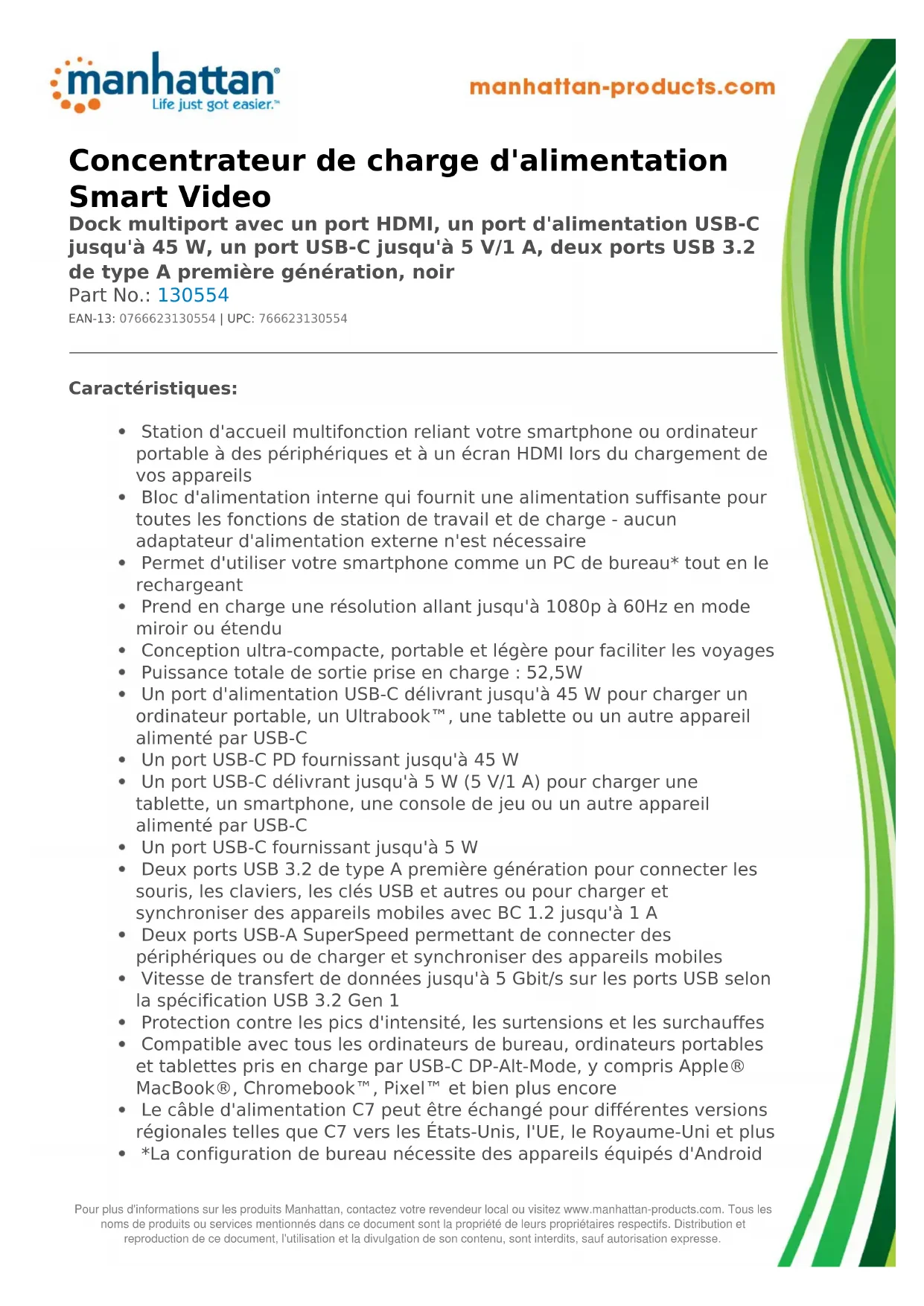

MODE D'EMPLOI 130554 MANHATTAN

Concentrateur de charge d'alimentation smart video

Dock multiport avec un port HDMI, un port d'alimentation USB-C jusqu'à 45 W, un port USB-C jusqu'à 5 V/1 A, deux ports USB 3.2 de type A première génération, noir

Part No.: 130554

EAN-13: 0766623130554 | UPC: 766623130554

Caractéristiques:

- Station d'accueil multifonction reliant votre smartphone ou ordinateur portable à des périphériques et à un écran HDMI lors du chargement de vos appareils

- Bloc d'alimentation interne qui fournit une alimentation suffisante pour toutes les fonctions de station de travail et de charge - aucun adaptateur d'alimentation externe n'est nécessaire

- Permet d'utiliser votre smartphone comme un PC de bureau* tout en le rechargeant

- Prend en charge une résolution allant jusqu'à 1080p à 60Hz en mode miroir ou étendu

- Conception ultra-compacte, portable et légère pour faciliter les voyages

- Puissance totale de sortie prise en charge : 52,5W

- Un port d'alimentation USB-C délivrant jusqu'à 45 W pour charger un ordinateur portable, un Ultrabook™, une tablette ou un autre appareil alimenté par USB-C

- Un port USB-C PD fournissant jusqu'à 45 W

- Un port USB-C délivrant jusqu'à 5 W (5 V/1 A) pour charger une tablette, un smartphone, une console de jeu ou un autre appareil alimenté par USB-C

- Un port USB-C fournissant jusqu'à 5 W

- Deux ports USB 3.2 de type A première génération pour connecter les souris, les claviers, les clés USB et autres ou pour charger et synchroniser des appareils mobiles avec BC 1.2 jusqu'à 1 A

- Deux ports USB-A SuperSpeed permettant de connecter des périphériques ou de charger et synchroniser des appareils mobiles

- Vitesse de transfert de données jusqu'à 5 Gbit/s sur les ports USB selon la spécification USB 3.2 Gen 1

- Protection contre les pics d'intensité, les surtensions et les surchauffes

- Compatible avec tous les ordinateurs de bureau, ordinateurs portables et tablettes pris en charge par USB-C DP-Alt-Mode, y compris Apple® MacBook®, Chromebook™, Pixel™ et bien plus encore

- Le câble d'alimentation C7 peut être échangé pour différentes versions régionales telles que C7 vers les États-Unis, l'UE, le Royaume-Uni et plus

• *La configuration de bureau nécessite des appareils équipés d'Android

9 et versions ultérieures qui possèdent une sortie vidéo sur USB-C

• Garantie de trois ans

Normes et certifications

• DP 1.2 sur USB-C • Power Delivery 2.0
• USB 3.1 Gen 1
• HDCP 1.4 • CE • FCC
• RoHS

Général

• Résolution vidéo : 640x480, 800x600, 1024x768, 1920x1200, 1920x1080 • Vitesse de transfert des données USB-A : 5 Gbit/s
• Charge USB-A : BC 1.2 avec 1 A
• Charge du port 1 USB-C : jusqu'à 5 W (5 V/1 A)
• Charge du port 2 USB-C : jusqu'à 45 W

Caractéristiques électriques

• Entrée Vca : 100 V - 240 V; 50 - 60 Hz
• Paramétrage tension maximale

- USB-C PD 45 W :

• 5 V / 3 A
• 9 V / 3 A
• 12 V / 3 A
• 15 V / 3 A
• 20 V / 2,25 A

- USB-C 5 W:

- 5 V / 1 A

- USB-A:

- 5 V / 1 A

Caractéristiques d'entrée

• Tension nominale CA : 100 - 240 V - Plage de fréquences : 50 à 60 Hz

Caractéristiques de sortie

• Puissance nominale : 52 watts max.
• Dépassement de tension : ≤ 5%

Caractéristiques de protection

• Court-circuit (SCP) avec mode de récupération automatique
• Survoltage (OVP) avec mode de récupération automatique
• Surtension (OCP) - limite actuelle : 150% (max)

- Surchauffe (OTP)

Caractéristiques physiques

• Boîtier : 80 x 63 x 30 mm
• Poids : 216 g

Environnement de fonctionnement

• Température de fonctionnement : 0 - 30 °C
• Température de stockage : -20 -70 °C
• Humidité (sans condensation) : 5 - 95% RH

Configuration requise

- Windows 7/8.1/10 ou Mac

Contenu du pack

• Manuel utilisateur
