FRFR Notice de montage Contrôleur pour des caméras analogiques E2M231 E2M232 80301902 / 00 06 / 20212 Contenu 1 Remarques préliminaires 4 11 Symboles utilisés 4 12 Avertissements utilisés 4 2 Consignes de sécurité 5 3 Usage prévu 5 4 Fourniture 6 5 Montage 7 51 Accessoires de montage 7 52 Logement pour accessoires de montage 8 53 Tourner le raccord de câble 8 6 Raccordement électrique 10 61 Accessoires de raccordement 11 62 Schéma de branchement 11 63 Raccordement et pose du câble 12 64 Tension d'alimentation et fusibles 12 641 Des véhicules avec une terre séparée 12 642 Véhicules avec la terre sur le chassis 13 65 Entrées vidéio analogiques 13 66 Activer les caméras 14 67 Configurer le système contrôleur/caméra 15 68 Exemples d'applications 16 681 Raccorder une caméra à l'appareil 16 682 Raccorder deux caméras à l'appareil 16 683 Raccorder trois caméras à l'appareil 17 684 Raccorder quatre caméras à l'appareil 17 7 Maintenance, réparation et élimination 183 FRFR 71 Nettoyage 18 72 Réparation 18 73 Elimination des déchets 19 8 Homologations/normes 19 Licences et marques Toutes les marques et raisons sociales utilisées sont soumises au copyright des sociétés respectives4 1 Remarques préliminaires Ce document s'adresse à des personnes compétentes Ce sont des personnes qui sont capables - grâce à leur formation et expérience – d’envisager les risques et d'éviter des dangers potentiels qui pourraient être causés par le fonctionnement ou la maintenance de l'appareil Ce document fournit des informations sur l'utilisation correcte de l'appareil Lire ce document avant l'utilisation afin de vous familiariser avec les conditions d'utilisation, l'installation et le fonctionnement Garder ce document pendant tout le temps d'utilisation de l'appareil

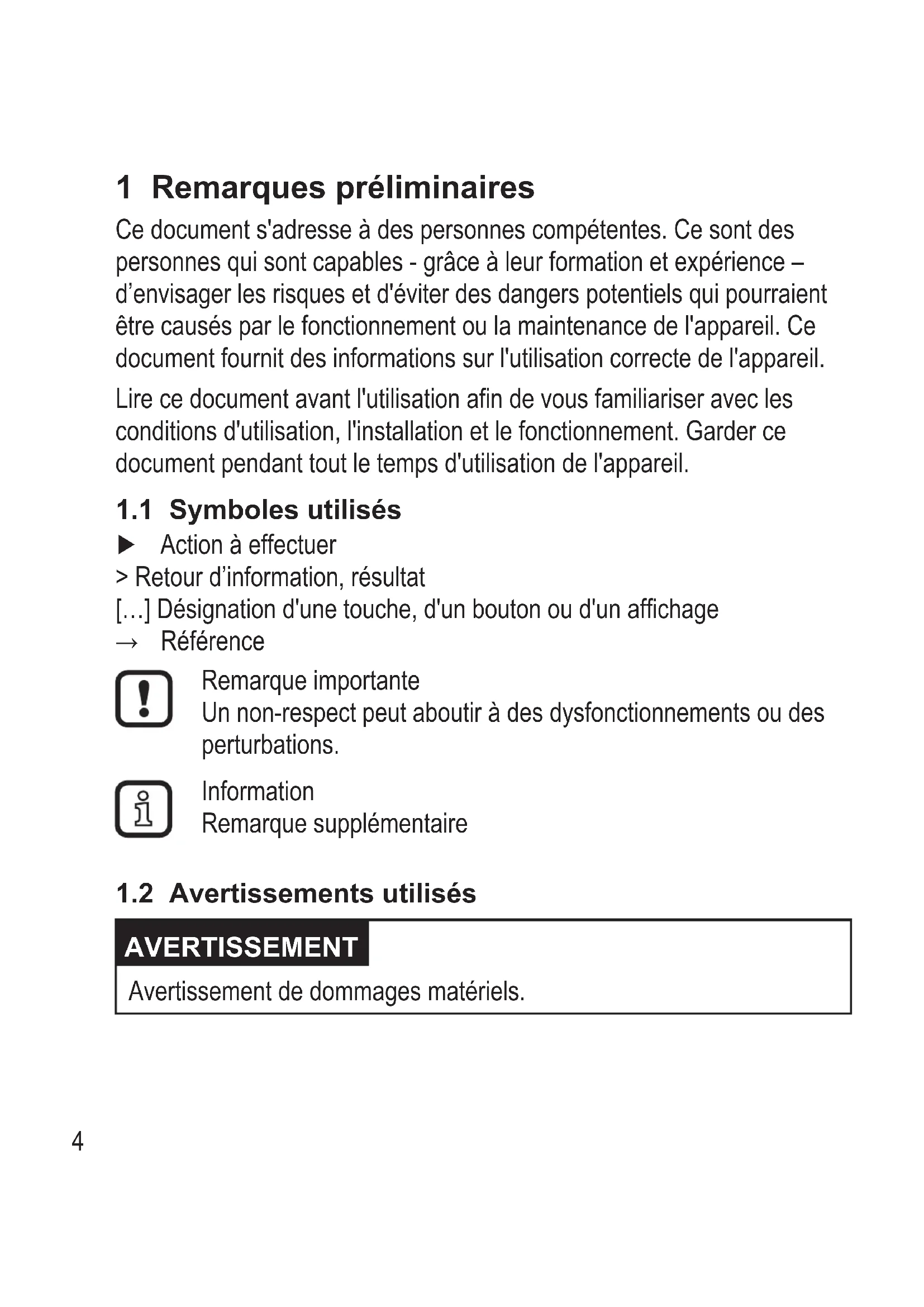

1.1 Symboles utilisés

► Action à effectuer > Retour d’information, résultat […] Désignation d'une touche, d'un bouton ou d'un affichage

• Référence Remarque importante Un non-respect peut aboutir à des dysfonctionnements ou des perturbations Information Remarque supplémentaire

1.2 Avertissements utilisés

AVERTISSEMENT Avertissement de dommages matériels5 FRFR 2 Consignes de sécurité Cette notice fait partie de l'appareil Elle fournit des textes et des figures pour l'utilisation correcte de l'appareil et doit être lue avant installation ou emploi Respecter les consignes de sécurité Utiliser l'appareil comme prévu Le montage et le raccordement doivent être conformes aux normes nationales et internationales en vigueur La personne qui installe l'appareil en est responsable Seuls les signaux indiqués dans les données techniques ou imprimés sur l'appareil doivent être raccordés aux connexions L'appareil ne doit être ouvert que par le fabricant ou par une personne autorisée par le fabricant 3 Usage prévu Le contrôleur E2M23x traite les signaux d'entrée de caméras analogiques et les indique sur un afficheur interne L'appareil est paramétré via les touches intégrées 2 versions sont disponibles :

• avec 1 entrée vidéo analogique (E2M231)

• avec 2 entrées vidéo analogiques (E2M232) Les caméras suivantes d'ifm electronic sont compatibles avec l'appareil :

• O3M2xx En raison des exigences relatives aux émissions de parasites électromagnétiques, l'appareil est destiné à l'utilisation dans les environnements industriels L'appareil n'est pas approprié pour l'utilisation dans des lieux de résidence6 L'appareil ne doit être utilisé que dans les conditions environnantes indiquées dans la fiche technique AVERTISSEMENT Ne pas toucher l'afficheur de l'appareil Des pixels défectueux en permanence peuvent en résulter 4 Fourniture

• Câble de raccordement pour l'alimentation en courant

• Seulement E2M231 : câble de raccordement pour 1 entrée vidéo analogique et le système de commande

• Seulement E2M232 : câble de raccordement pour 2 entrées vidéo analogiques et le système de commande

• Notice de montage ► Contacter ifm electronic en cas d'un contenu incomplet ou endommagé de la fourniture L'appareil est livré sans accessoires de montage ni de raccordement ► Utiliser uniquement les accessoires d'ifm electronic Accessoires disponibles : wwwifmcom Le fonctionnement optimal n'est pas assuré si des composants d'autres fabricants sont utilisés7 FRFR 5 Montage

5.1 Accessoires de montage

L'appareil est fourni sans accessoires de montage Les dimensions des trous de l'appareil ne sont pas compatibles avec les platines de montage standardisées RAM

Monter l'appareil à l'aide d'un des accessoires suivants :

• E2M236 - bras de montage contrôleur 90 mm

• E2M237 - bras de montage contrôleur 144 mm

• E2M238 - platine de montage contrôleur

• E2M239 - fixation du contrôleur Informations sur les accessoires disponibles : wwwifmcom8

5.2 Logement pour accessoires de montage

L'arrière de l'appareil est prédisposé pour la fixation des accessoires de montage Les 11 filetages M5 ont une longueur de 8 mm

Logement pour les accessoires de montage (arrière de l'appareil) Visser les accessoires de montage à l'appareil avec 2 Nm

5.3 Tourner le raccord de câble

Le raccord de câble de l'appareil peut être tourné de 180 degrés Cela permet une pose du câble par le haut ou par le bas9 FRFR AVERTISSEMENT Le degré de protection indiqué dans la fiche technique est garanti si l'appareil est toujours étanche après avoir tourné le raccord de câble ► Le raccord de câble doit être tourné par un électricien qualifié ► Avant le raccordement électrique mettre l'installation hors tension

1 Desserrer les vis à six pans creux du raccord de câble (1) 2 Enlever le raccord de câble de l'appareil (2)

3 Desserrer le connecteur JST et le tourner prudemment de 180 degrés (3)

4 Mettre le connecteur JST dans le raccord de câble (4)

5 Tourner le raccord de câble de 180 degrés et le mettre sur l'appareil (5) 6 Serrer les vis à six pans creux du raccord de câble avec 0,35 Nm (6) 7 Vérifier la position correcte et étanche du raccord de câble10 6 Raccordement électrique AVERTISSEMENT L’appareil doit être raccordé par un électricien qualifié Appareil de la classe de protection III (CP III) L’alimentation électrique ne doit s’effectuer que via des circuits TBTP L’alimentation électrique doit être conforme à CEI 61010-1, chap 94 - Limited Energy : Le dispositif de limitation des surtensions doit désactiver un courant de 6,25 A en 120 s Pour le dimensionnement du dispositif de limitation des surtensions, respecter les données techniques de l’appareil et du câblage L’isolation des circuits externes doit être conforme à CEI 61010-2-201, fig 102 ► Avant le raccordement électrique mettre l’installation hors tension ► Pour des longueurs de câble > 30 m, utiliser une protection supplémentaire contre les pics de tension selon CEI 61000-4-5 ► Equiper les connecteurs non raccordés avec des capuchons protecteurs Les versions plus anciennes de l'appareil utilisent une plage de tension de 1830 VDC (n° révision AA) Les appareils actuels utilisent une plage de tension de 1232 VDC (n° révision AB) ► Respecter la plage de tension indiquée sur l’étiquette > L’étiquette indique la plage de tension de l'appareil11 FRFR

6.1 Accessoires de raccordement

Informations sur les accessoires disponibles : wwwifmcom

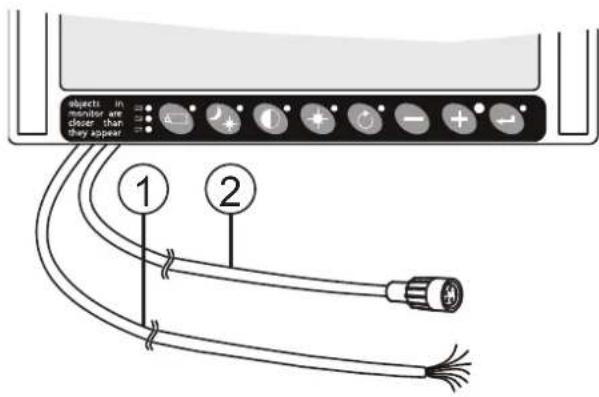

6.2 Schéma de branchement

E2M231 (1) Alimentation en courant 7 câbles, extrémités ouvertes rouge blanc bleu brun blanc/ jaune gris jaune U+ (1232 VDC) GND Activer la caméra 1 Activer la caméra 2 Activer la caméra 3 Activer la caméra

tachymètre frein à main

E2M232 (2) Entrée vidéo analogique Connecteur femelle M16, 4 pôles

Conducteurs de câbles coax (signal vidéo) Blindage coax (GND vidéo) U+ (12 VDC) GND12

6.3 Raccordement et pose du câble

► Utiliser uniquement des câbles blindés ifm : wwwifmcom E2M203 : câble de raccordement M16, contacts dorés, longueur de 5 m E2M204 : câble de raccordement M16, contacts dorés, longueur de 11 m E2M205 : câble de raccordement M16, contacts dorés, longueur de 16 m E2M206 : câble de raccordement M16, contacts dorés, longueur de 21 m ► Utiliser des boîtiers de connecteur blindés ► Ne pas poser le câble en parallèle aux câbles conducteurs ► Poser les câbles d'alimentation et de signal en s'éloignant des caméras par la route la plus courte

6.4 Tension d'alimentation et fusibles

AVERTISSEMENT Une terre commune manquante résulte en des dommages de l'appareil et de certaines caméras Si un O3M2xx est utilisé comme caméra : ► Raccorder la terre GND de l'O3M2xx et celle d'E2M23x Protéger la tension d'alimentation pour protéger l'appareil

6.4.1 Des véhicules avec une terre séparée

Pour des véhicules avec un câble de puissance séparé (pex chariot élévateur) raccorder la tension d'alimentation comme suit : ► Raccorder le fil rouge (U+) du câble de la tension d'alimentation (→ 6.2 Schéma de branchement) à + (plus) du véhicule (12-32 VDC, fusible)13 FRFR ► Raccorder le fil blanc (GND) du câble de la tension d'alimentation (→ 6.2 Schéma de branchement) à - (moins) du véhicule. ► Raccorder le blindage du câble de la tension d'alimentation (→ 6.2 Schéma de branchement) au châssis du véhicule Le blindage ne doit en aucun cas être raccordé à - (moins) du véhicule

6.4.2 Véhicules avec la terre sur le chassis

Pour les véhicules sans masse séparée ou si - (moins) du véhicule est raccordé au chassis, raccorder la tension d'alimentation comme suit : ► Raccorder le fil rouge (U+) du câble de la tension d'alimentation (→ 6.2 Schéma de branchement) à + (plus) du véhicule (12-32 VDC, fusible) ► Raccorder le fil blanc (GND) et le blindage du câble de la tension d'alimentation (→ 6.2 Schéma de branchement) à - (moins) du véhicule.

6.5 Entrées vidéio analogiques

AVERTISSEMENT Mettre l'alimentation hors tension avant de raccorder les caméras Les entrées vidéo analogiques ne sont pas protégées contre les courts circuits Respecter le rayon de courbure du câble de >= 50 mm Equiper les connecteurs non raccordés avec des capuchons protecteurs14 Les caméras suivantes d'ifm electronic sont compatibles avec l'appareil :

• O3M2xx L'accessoire E2M235 (mélangeur vidéo) permet d'augmenter le nombre de caméras à raccorder : E2M231 E2M232 Sans accessoires 1 caméra 2 caméras Avec l'accessoire E2M35 (mélangeur vidéo) 3 caméras 4 caméras

6.6 Activer les caméras

L'appareil affiche l'image de la caméra en appliquant une tension aux câbles suivants : Caméra Fil Tension 1 bleu 732 VDC 2 brun 732 VDC 3 blanc/jaune 732 VDC 4 gris 732 VDC Si plusieurs tensions sont appliquées en même temps, la caméra avec le plus haut numéro a la priorité, son image est affichée Exemple : 732 VDC sont appliqués aux caméras 1 et 2 L'image de la caméra 2 est affichée L'image de la caméra n'est plus affichée si la tension baisse à « < 5 V DC »15 FRFR

6.7 Configurer le système contrôleur/caméra

La législation allemande sur les licences routières StVZO stipule des installations pour observer l'espace routier qu'on ne peut pas voir directement dans l'environnement du véhicule, comme, entre autres, des systèmes contrôleur/caméra Pour utiliser l'appareil comme système contrôleur/caméra, le tachymètre et le frein de parcage doivent être raccordés à l'appareil : Véhicule Fil Tension tachymètre gris 732 VDC frein à main jaune 732 VDC Monter et ajuster la caméra selon les spécifications StVZO (législation allemande sur les licences routières) Pour utiliser le système contrôleur/caméra, mettre la fonction câble AUX à « TCH » dans le menu « Caméra avant » (→ Notice d'utilisation)6.8 Exemples d'applications

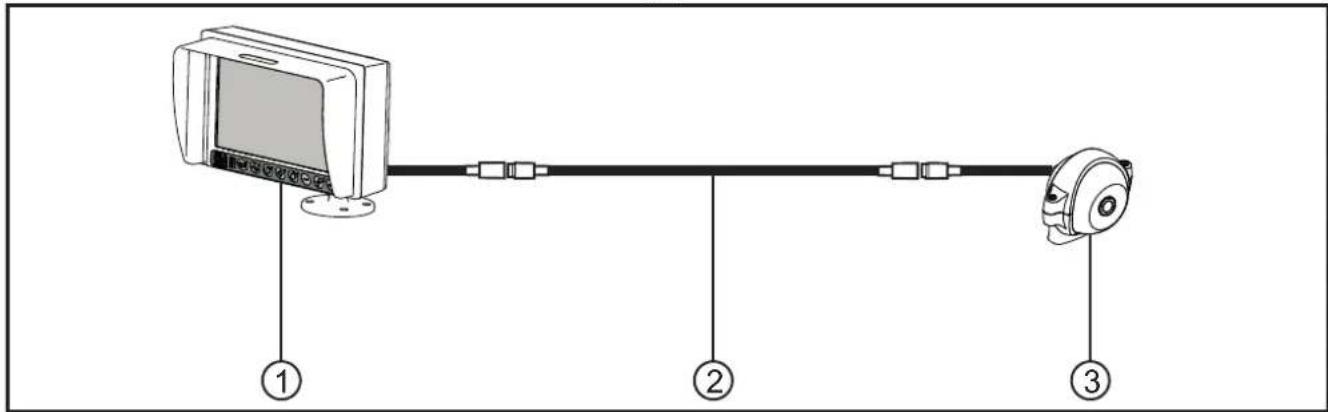

6.8.1 Raccorder une caméra à l'appareil

Raccordement d'une caméra analogique O2M200 à un contrôleur E2M231 1 Contrôleur E3M231 2 Câble de raccordement 5 m E2M203 3 Caméra analogique O2M200

6.8.2 Raccorder deux caméras à l'appareil

Raccordement de deux caméras analogiques O2M200 à un contrôleur E2M231 1 Contrôleur E3M231 2 Mélangeur vidéo E2M235, 3 ports 3 Câble de raccordement 5 m E2M203 4 Caméra analogique O2M20017 FRFR

6.8.3 Raccorder trois caméras à l'appareil

Raccordement de trois caméras analogiques O2M200 à un contrôleur E2M231 1 Contrôleur E3M231 2 Mélangeur vidéo E2M235, 3 ports 3 Câble de raccordement 5 m E2M203 4 Caméra analogique O2M200

6.8.4 Raccorder quatre caméras à l'appareil

Raccordement de quatre caméras analogiques O2M200 à un contrôleur E2M232 1 Contrôleur E3M232 2 Mélangeur vidéo E2M235, 3 ports 3 Câble de raccordement 5 m E2M203 4 Caméra analogique O2M20018 7 Maintenance, réparation et élimination

Des produits lessiviels et chimiques non appropriés peuvent endommager la surface de l'afficheur Les agents suivants ne sont pas appropriés pour nettoyer l'afficheur :

• Des produits chimiques qui dissolvent le plastique, comme par exemple de l'alcool à brûler, du pétrole, du diluant, de l'alcool, de l'acétone ou de l'ammoniac

• Serviettes en papier, papier crêpé, etc

• Poudre à récurer, crème à récurer, etc

• Produits de nettoyage apportant brillance, comme par exemple les polis ou les cires ► Mettre l'appareil hors tension ► Enlever les salissures avec un chiffon doux, sec et non traité chimiquement ► En cas de forte souillure, utiliser un produit de nettoyage sous forme de mousse de haute qualité et un torchon humide Nous recommandons des chiffons en microfibres sans additifs chimiques

► L'appareil ne doit être réparé que par le fabricant Prendre en compte les consignes de sécurité (→ 2 Consignes de sécurité).19 FRFR

7.3 Elimination des déchets

► Respecter la réglementation du pays en vigueur pour l'élimination écologique de l’appareil 8 Homologations/normes La déclaration de conformité UE et les homologations sont disponibles sur : wwwifmcom
