Caractéristiques techniques	Détails
Type de lave-vaisselle	Intégré
Capacité	14 couverts
Classe énergétique	A++
Niveau sonore	46 dB
Programmes de lavage	6 programmes
Fonction demi-charge	Oui
Départ différé	De 1 à 24 heures
Dimensions (HxLxP)	82 cm x 60 cm x 55 cm
Poids	45 kg
Consommation d'eau	9.5 L par cycle
Consommation d'énergie	0.92 kWh par cycle
Utilisation	Facilité d'utilisation avec un panneau de contrôle intuitif
Maintenance	Filtres à nettoyer régulièrement, entretien du bras gicleur
Sécurité	Système de sécurité anti-débordement
Informations générales	Idéal pour les familles, design moderne et compact

FOIRE AUX QUESTIONS - TDW4510SL THOMSON

Le lave-vaisselle ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le disjoncteur n'a pas sauté.

Pourquoi le lave-vaisselle ne lave-t-il pas correctement ?

Assurez-vous que les bras gicleurs ne sont pas obstrués et que les filtres sont propres. Utilisez un détergent de bonne qualité et vérifiez le niveau de sel régénérant.

Le lave-vaisselle fait des bruits étranges pendant le cycle, que faire ?

Vérifiez si des objets sont bloqués dans les bras gicleurs ou si des éléments comme des couverts touchent les parois de l'appareil.

Pourquoi mon lave-vaisselle laisse-t-il des traces sur la vaisselle ?

Cela peut être dû à un excès de détergent ou à l'utilisation d'un produit inapproprié. Essayez de réduire la quantité de détergent ou d'utiliser un produit spécialement conçu pour les lave-vaisselle.

Le lave-vaisselle ne se vide pas, que faire ?

Vérifiez si le filtre est obstrué et nettoyez-le si nécessaire. Assurez-vous également que le tuyau de vidange n'est pas plié ou bouché.

Comment régler le niveau de dureté de l'eau sur le THOMSON TDW4510SL ?

Consultez le manuel d'utilisation pour trouver les instructions sur le réglage du niveau de dureté de l'eau. Cela peut nécessiter un ajustement du sel régénérant.

Le lave-vaisselle affiche un code d'erreur, que signifie-t-il ?

Référez-vous au manuel utilisateur pour obtenir la signification du code d'erreur spécifique. Chaque code indique un problème particulier qui nécessite une attention différente.

Comment nettoyer le lave-vaisselle ?

Utilisez un nettoyant pour lave-vaisselle ou un mélange de vinaigre et de bicarbonate de soude pour nettoyer l'intérieur. N'oubliez pas de nettoyer régulièrement les filtres et les bras gicleurs.

Le lave-vaisselle ne démarre pas après avoir programmé un cycle, que faire ?

Vérifiez que la porte est bien fermée et enclenchée. Si le problème persiste, essayez de réinitialiser l'appareil en débranchant puis rebranchant l'alimentation.

MODE D'EMPLOI TDW4510SL THOMSON

• Cet apparéil est destiné à être utilisé dans des applications domestiques et analogues telles que:

• les coins cuisines réservés au personnel des magasins, bureaux et autres environnementes professionnelnels;

• les fermes;
• l'utilisation par les clients des hotels, motels et autres environnements à caractère résidentiel;

• les environnements de type,chambre d'hotes.

• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.

Les enfants ne doivent pas jouer avec l'appareil.

Le nettoyage et l'entretien par l'usage ne doivent pas etre effectués par des enfants sans surveillance.

• En ce qui concerne les informations détaillées sur la méthode et la fréquence du nettoyage, reféréz-vous dans la section "NETTOYAGE

ETENTRETIEN" en pages 19-21.

• Les ouvertures de ventilation ne doivent pas etre obstruées par un tapis.
• Les ensembles de raccordement neufs fournis avec l'appareil doivent être utilisés; il convient de ne pas réutiliser les ensembles de raccordement usages.
• Le nombre maximal de couverts à laver par ce lave-vaissele est de 10 couverts.
• Il convient que la porte ne soit pas laissée en position ouverte dans la mesure où cela pourrait présenter un danger de bascurement.
• En ce qui concerne les informations détaillées sur la façon de charger le lave-vaisselle, reféréz-vous dans la section "Chargement du lave-vaisselle" en pages 9-11.
• MISE EN GARDE: Les couteaux et les autres ustensiles pointus doivent être placés dans le panier pointe vers le bas ou en position horizontal.
• La pression maximale admissible pour l'arrivée d'eau est de 1 MPa.
  La pression minimale admissible pour l'arrivée d'eau est de 0,04 MPa.
• La fiche de prise de courant doit demeurer facilement accessible après l'installation de l'ordinateur.

Précautions de sécurité

• L'installation et les réparations doivent être effectuées par du personnel qualifié.

• Cet apparéil est concu pour une utilisation domestique seulement.

• Pour éviter tout risque de chocoléctrique, n'immergez pas l'appareil, le cable ou la prise d'alimentation dans de l'eau ou dans tout autre liquide.

• Eteignez et debranchez l'appareil avant le nettoyage et l'entretien.
• Ne vous asseyez pas et ne vous tenez pas debout sur la porte ou sur la grille du lave-vaisse.
• Ne faites pas fonctionner votre lave-vaiselle si tous les panneaux de l'appareil ne sont pas correctement en place.
• Lorsque vous faites fonctionner le lave-vaisselle, ouvre soignement la porte, car de l'eau peut être ejectée.
• Ne placez pas d'objet lourd sur la porte lorsqu'elle est ouverte. L'appareil pourrait basculer vers l'avant.
• Certains détergents pour lave-vaisse sont fortement alcalins. Ils peuvent être extrémement dangereux s'ils sont avales. Evitez tout contact avec la peau et les yeux et éloignez les enfants du lave-vaisse lorsque la porte est ouverte.
• Ne lavez pas d'articles en plastique à moins qu'ils ne portent la mention « peut être lavé au lave-vaisse» ou l'équivalent.
• Utilisez uniquement les déterments et les agents de rinceage recommandés pour un lave-vaisse automatique.
• N'utilisez jamais de savon, de détergent à lessive ou de détergent pour le lavage des mains pour le lave -vaisselle.
• Ne modifies pas les boutons de contrôle.
  Instructions de mise à la terre :
• Cet apparéil doit être raccordé à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre réduira le

risque de chocoléctrique en fournissant un chemin de moindre résistance du courant électrique. Cet apparéil est équipé d'une fiche de mise à la terre.

• La fiche doit être branchée dans une prise de courant appropriée qui est installée et mise à la terre conformément à tous les codes et règlements locaux.
• Un mauvais branchement de l'équipment de mise à la terre conducteur peut entrainer le risque d'une décharge électrique.
• Vérifiez auprès d'un electricien qualifié ou un représentant au service de la clientèle si vous n'êtes pas sur(e) que l'appareil est correctement raccardé à la terre.
• Ne modifies pas la fiche fournie avec l'appareil. Si la fiche ne correspond pas à la prise, faites installer une prise appropriée par un électricien qualifié.

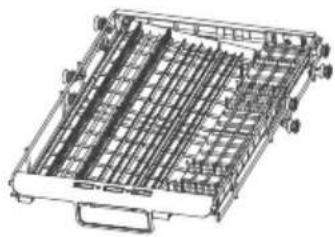

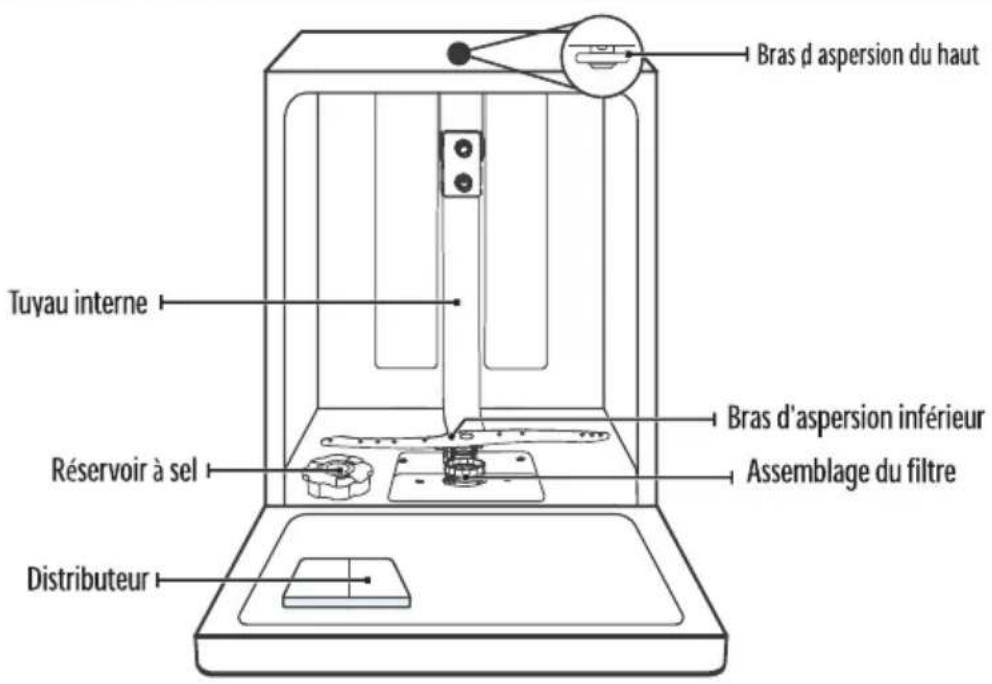

DESCRIPTION DU PRODUIT

Étagère à couverts

Panier supérieur

Panier inférieur

Bras d'aspersion supérieur

Etagere a verres

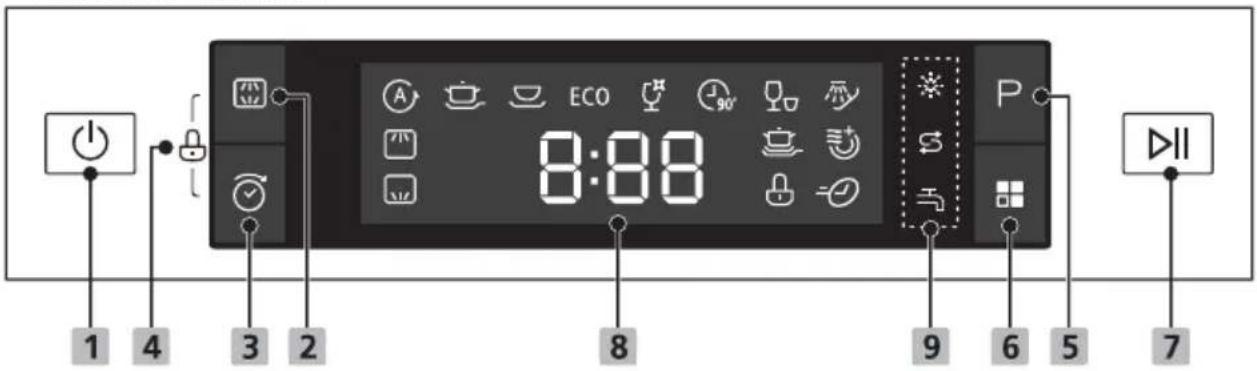

Panneau de contrôle

1 Bouton de marche / arrêt

2 Bouton de double aspersion

3 Bouton de départ différé

4 Boutons de verrouillage enfants

5 P Bouton de programme de lavage

6 Bouton defonction

7 Bouton départ/pause

8 Affichage

Affiche la durée du programme de lavage et les indicateurs lumineux:

A			ECO		90'
Auto	Intensif	Universal	ECO	Verres	90 minutes	Express	Tremper

• Affiche les indicateurs lumineux des deux bras d'aspersion
  Désigné le programme de lavage du panier supérieur ou inférieur
  Pour afficher l'indicateur de fonction de nettoyage supplémentaire
• Affiche les voyants Extra sec et Express
  Pour afficher levoyant de fonction de verrouillage del'enfant
• Affiche la durée avant le départ différé, la durée de l'eau et les codes d'erreur

9.Affiche les indicateurs lumineux de statuts

•••	•••	•••
Remplissage du liquide de rinceage	Remplissage du Compartiment de sel	Alerte d'arrivée d'eau

Avant de brancherVote laave-vaiselle dans une prisélectrique,vérifiez que la tension indiquée sur la plaque signalétique de voitrappeil correspond à la tension du secteur domestique. Cet appeareil doit etre relié à la terre. Le fabricant n'est pas responsable des dommages se produisant a cause de l'utilisation de l'appareil sans mise à la terre.

AVERTISSEMENT: Coupe l'alimentation électrique avant d'installer votre lave-vaiselle.

INSTRUCTIONS D'INSTALLATION

Votre lave-vaisselle peut etre instalé dans differents emplacements de votre cuisine s'il y a un espace suffisant et une belle accessibilité pour le raccordement / branchement de votre lave-vaisselle à l'alimentation en eau / vidange et à l'alimentation electrique.

Ne branchez pas l'appareil à une rallonge électrique pour éviter des dangers potentiels.

Raccordement à l'eau froide

L'installation du tuyau doit etre effectuee par des professionnels.

Raccordez le tuyau d'alimentation en eau fourni à un connecteur filtré de 3/4 "et assurez-vous qu'il est bien serré.

Si les conduites d'eau sont neuves ou n'ont pas ete utilisées pendant une période prolongee, laissez l'eau couler pour que I'eau soit claire. Cette precaution est nécessaire pour eviter le risque de bloquer I'avivee d'eau et d'endommager I'appareil.

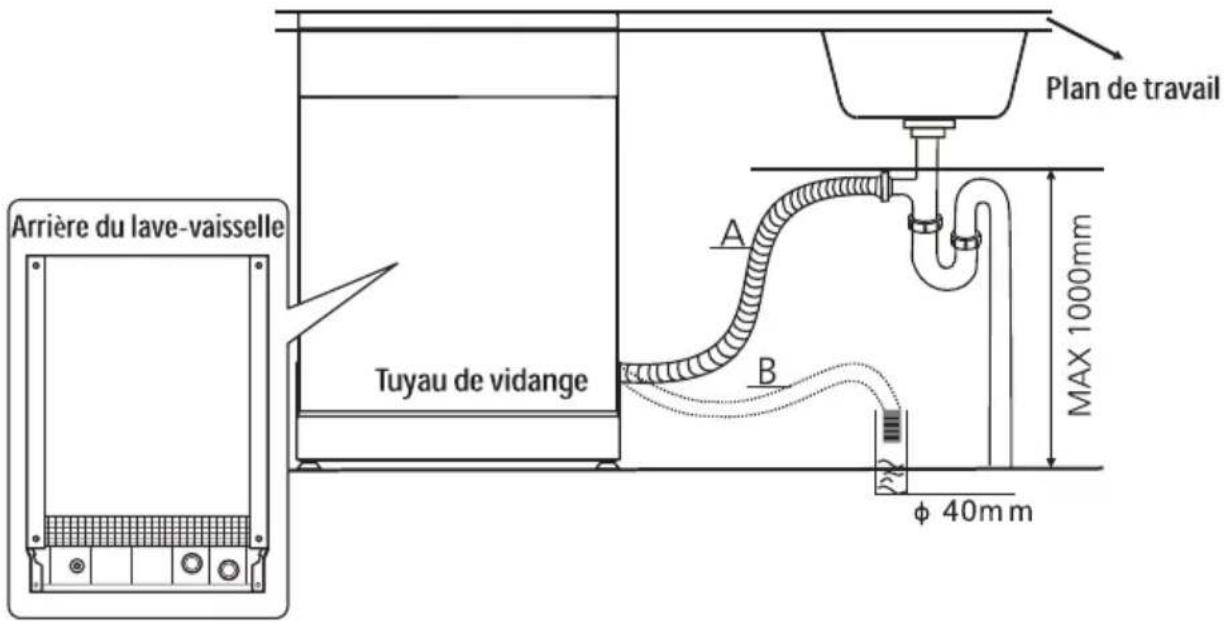

Connexion du tuyau de vidange

Insérez le tuyau de vidange dans un tuyau d'évacuation ou une colonne d'évacuation.

Fixez le tuyau de vidange au mur en utilisant le raccord de siphon fourni. L'extrémité du tuyau doit être raccordée à un tuyau d'évacuation dont la hauteur maximale doit être de 500 mm à 1000 mm au-dessus de la base du lave-vaisselle.

Le diamètre de la colonne d'évacuation doit être d'au moins 40 mm afin de permettre une entreee d'air autour de l'exteinte du tuyau d'évacuation.

Veuillez fixer solidement le tuyau de vidange dans la position A ou la position B.

L'installation du tuyau doit être effectuee par des professionnels.

En cas de fuite, fermez immédiatement l'alimentation en eau et inspectez intégralement les raccords du tuyau. Resserrez les raccordements si nécessaire.

Si pour une raison quelconque vous ne parvenez pas a arrer la fuite you-meme, demandez conseil a un plombier qualifie.

Branchements électriques

L'installation de l'équipement électrique doit être effectuee par des professionnels.

N'utilisez pas de rallonge electrique, ni d'adaptateur avec cet apparéil.
Ne coupez pas et ne retirez pas la connexion de mise à la terre du cable d'alimentation dans aucune circonstance.

Assurez-vous que la tension et la fréquence du lave-vaiselle correspondant à celles indiquées sur la plaque signalétique. Branchez la fiche uniquement dans une prise électrique correctement mise à la terre. Si la prise électrique à laquelle l'appareil doit être connecté n'est pas adaptée à la fiche, remplacez-la au lieu d'utiliser un adaptorateur ou un adaptorateur similaire car ils pouraient provoquer une surchauffe et des brûlures.

Assurez-vous que la mise à la terre est correcte avant l'utilisation.

Mise à niveau

Placez le lave vaisselle sur une surface plane et stable. Il est essentiel que le lave vaisselle soit installé parfaitement d'aplomb, faute de quoi il risque de mal fonctionner. Le cas échéant, réglez les pieds pour corriger la position.

AVANT DE CHARGER LES PANIERS

• Enlevez les restes d'aliments volumieux (par exemple les os), car ils pourraient boucher le filtre ou endommager la pompe de lavage.
  Faites tremper les poées et les casseroles au fond desquelles il y a des restes brûlés avant de les placer dans les paniers.

AVERTISSEMENTS:

Veillez a ce que les plats soient solidement positionnes en sorte quils ne puissant pas se renverser ou bloquer la rotation des bras d'aspersion pendant le cycle de lavage.
- Les recipiens, tels que les tasses, verres, bols et pots, doivent toujours être placés avec leur ouverture vers le bas et leurs cavités inclinées pour permettre à l'eau d'en sortir.
N'empilez pas la vaisse.
- Ne placez pas les verres trop pres les uns des autres, car ils risquent de s'entrechoquer et de se casser.
- Placez les articles les plus grands ou les plus difficiles à nettoyer dans le panier inférieur.
Veillez a ce que les articles a laver soient concus pour pouvoir etre laves dans un lave-vaiselle.

Articles ne pouvant pas etre lavés dans un lave-vaisselle :

Assiettes, pots et plats en bois
- Articles d'artisanat
- Plats en plastique (sauf s'il est indiqué qu'ils peuvent être lavés dans un lave-vaiselle)
- Plats et objets en cuivre, zinc, étain ou laiton.
Plats en aluminium
Vaisseletouvertensanegative
- Verre et cristal
- Articles décorés

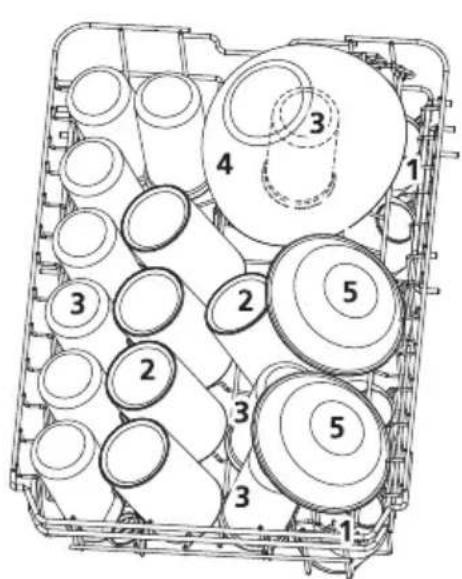

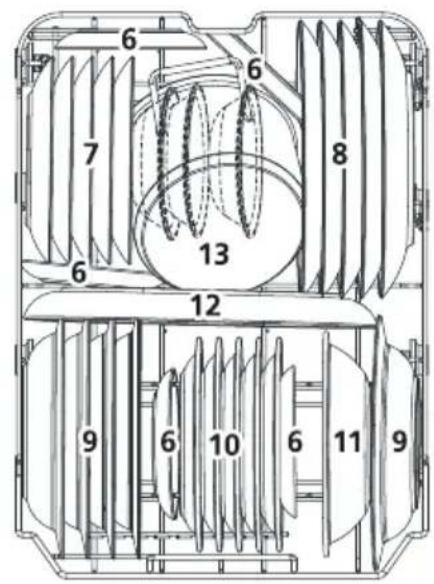

Charger les paniers supérieur et inférieur

• Le panier supérieur est conçu pour les articles délicats et légers, par exemple les verres, tasses, soucoupes, bols et plats peu profonds.
• Le panier inférieur est conçu pour les casseroles, couvercles, assiettes, saladiers, couverts, etc.
• Les plats de service et les grands couvercles doivent être placés sur les bords du panier en veillant à ce qu'ils ne génent pas la rotation du bras de lavage.
• Placez les articles en sorte que l'eau puisse atteindre toutes les surfaces.

Panier supérieur

Panier inférieur

1 Tasses
2 Soucoupes
3 Verres
4 Ramequin
5 Grandbol

6 Saladier
7 Assiettes à dessert
8 Grandes assiettes
9 Assiettes creuses
10 Platovale

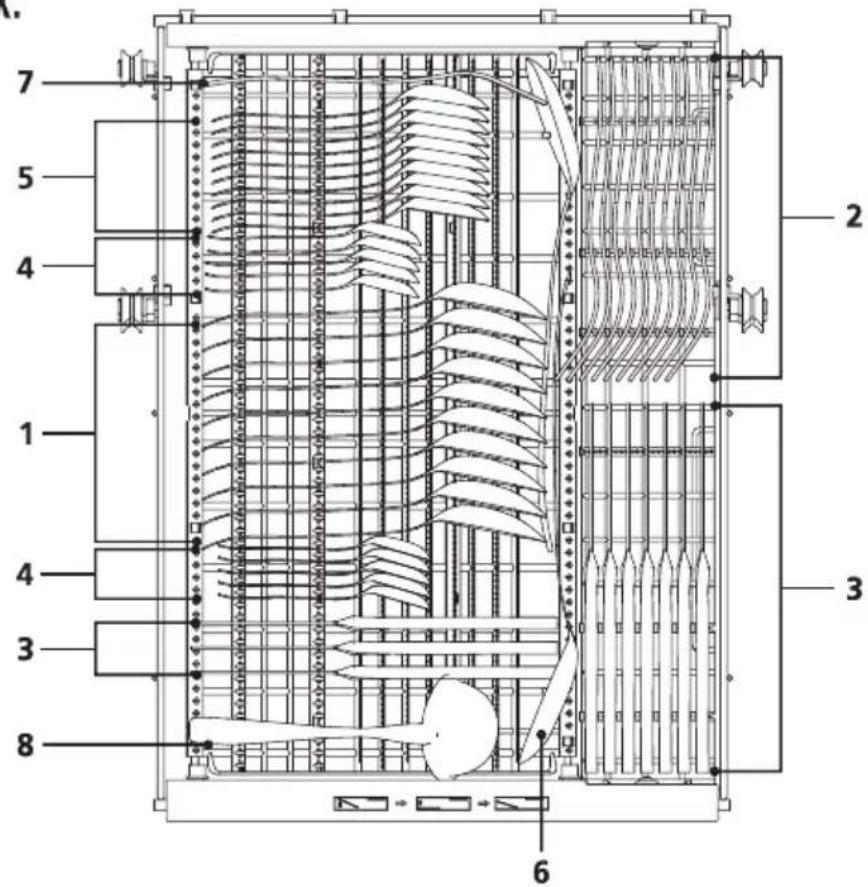

Charger le panier à couverts

Placez les couverts dans le panier.

Le bras d'aspersion du haut ne doit pas etre bloqué par les articles. Pendant le chargement, veillez a ne pas vous blesser avec les lames des couteaux.

1. Cuilleres à soupe
2. Fourchettes
3. Couteaux

4. Cuilleres a café

5. Cuilleres à dessert

6. Cuilleres de service
7. Fourchettes deservice
8. Louches à sauce

Ne laissez aucun objet depasser du bas de la cuve.

Chargez toujours les ustensiles tranchants avec le tranchant vers le bas!

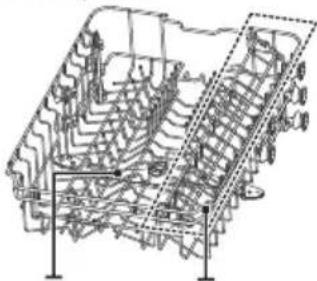

La partie guache est inclinée.

La partie guache est plate.

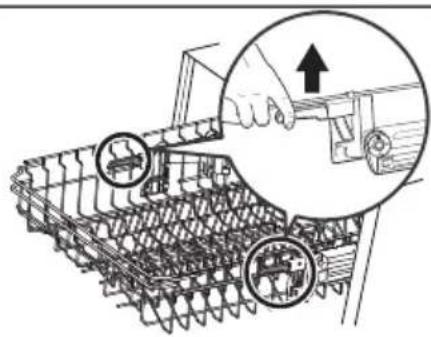

AJUSTER LE PANIER SUPÉRIEUR

Pour soulever le panier supérieur, il suffit deSoulever le panier par le centre de chaque cote jusqu'à ce que le panier se verrouille en position supérieure. Il n'est pas nécessaire de soulever la poignee de réglage.

Pour abaisser le panier supérieur, soulevez les poignées de réglage de chaque côté pour libérer le panier et abaissez-le en position inférieure.

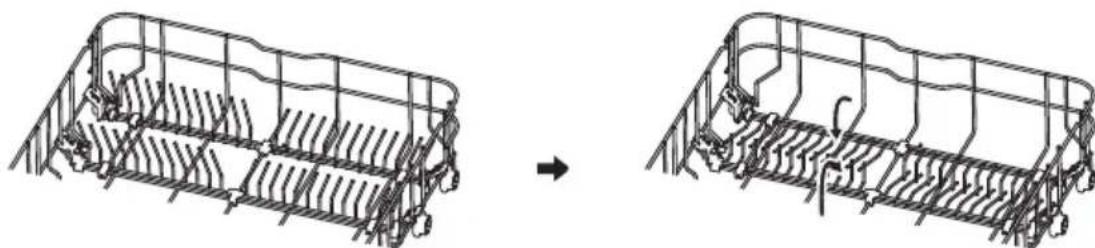

PLIER LE PORTE-TASSES

→

Pour faire de la place pour des articles plus grands dans le panier supérieur, soulevez le porte-tasses.
Vous pouvez ensuite incliner les grands verres contre le portetasses. Vous pouvez également l'enlever lorsque son utilisation n'est pas nécessaire.

Les pointes du panier inférieur servent à tener les assiettes et les plateaux. Elles peuvent être rabattues pour laisser plus de place aux articles volumineux.

UTILISATION DE L'ADOUCISSEUR D'EAU

La durete de I'eaupend d'un endroit a un autre. Si I'eau utilise dans votre lave-vaiselle est dure, il y aura des depots sur la vaiselle. Cet appeareil est equiped'un adoucisseur d'eauppecial fonctionnant avec du sel specifquement conqu pour eliminer les mineraux de I'eau.

ATTENTION :

Utilisez exclusivement du sel spécifique formulé pour les lave-vaisselles domestiques.
- N'utilisez pas de sel de table, car il contient des substances insolubles pouvant endommager le système d'adoucissement d'eau.
- Remplissez le réservoir à Sel avant de démarrer le programme de lavage.. Ainsi, la solution excessivement saline sera immédiatement evacuée par l'eau. La présence prolongée d'eau salée dans le réservoir peut provoquer de la corrosion.

Régler la consommation de sel

1. Une fois que le lave-vaiselle est en marche, accedez au mode de réglage de la consommation de sel en maintainant la touche P offense jusqu'à ce que H3 s'affiche.
2. Appuyez plusieurs fois sur P pour selectionner le réglage adapté à la durée de l'eau.
3. Appuyez sur pour confirmer les réglages.

DURETÉ DE L'EAU				Afficher	Consommation de sel (grammes /cycle)
°d H	°f H	°Clarke	mmol / l
0 - 5	0 - 9	0 - 6	0 - 0,94	H1	0
6 - 11	10 - 20	7 - 14	1,0 - 2,0	H2	9
12 - 17	21 - 30	15 - 21	2,1 - 3,0	H3	12
18 - 22	31 - 40	22 - 28	3,1 - 4,0	H4	20
23 - 34	41 - 60	29 - 42	4,1 - 6,0	H5	30
35 - 55	61 - 98	43 - 69	6,1 - 9,8	H6	60

Réglages d'usine : H3

REMARQUE:

1°dH=1,25°Clarke=1,78°fH=0,178 mmol/l

°d H: Degre allemand °f H: Degre français °Clarke: Degre britannique

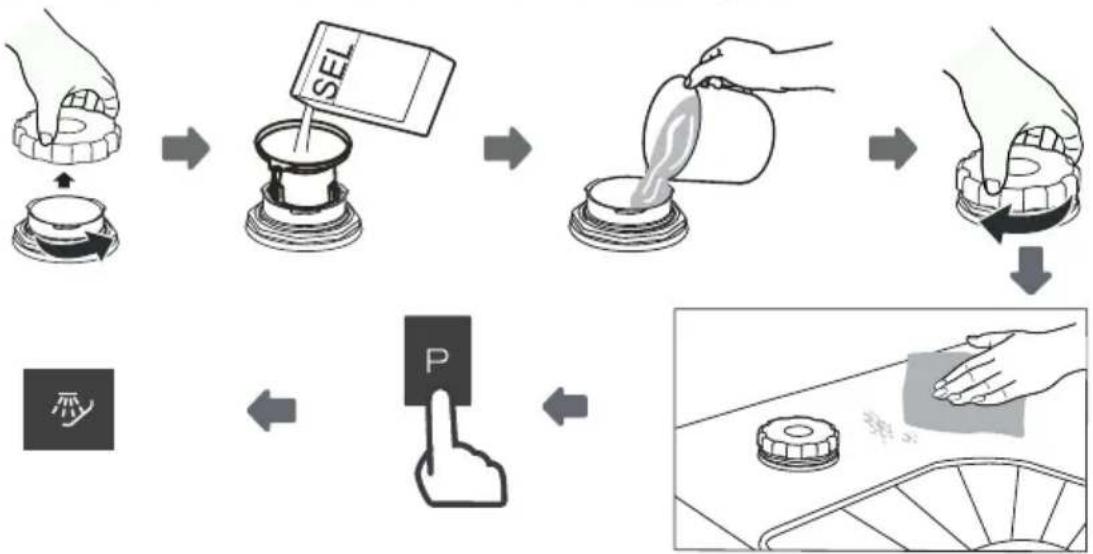

Remplissage du réservoir à sel

Ne rajoutez du sel dans le réservoir que si l'indicateur lumineux du sel s'allume.

1. Retirez le panier inférieur puis devissez et enlevez le bouchon du réservoir à sel.
2. Placez l'extrémité de l'entonnoir (fourni) dans le trou et versez environ 1,5 kg de sel pour lavevaisselle.
3. Remplissez le réserve à sel jusqu'à sa limite maximale avec de l'eau. Il est normal qu'une petite quantité d'eau sorte du réserve à sel.
4. Revissez fermement le bouchon.
5. Retirez tout le sel qui est tombé autour de l'ouverture du填补 et dans la cuve.

AVERTISSEMENT!

Le sel est corrosif, il est fortement recommandé de lancer un programme le plus court possible sans vaisse l'après chaque replissage du recipient de Sel afin de laver le sel qui aurait pu etre deversé dans la cuve.

REMARQUE: En fonction de la manière dont le sel se dissout, l'indicateur d'advertissement du sel peut rester allumé même si le réservoir à sel est rempli.

UTILISATION DES DISTRIBUTeurs DE RINÇAGE ET DE DÉTERGENT

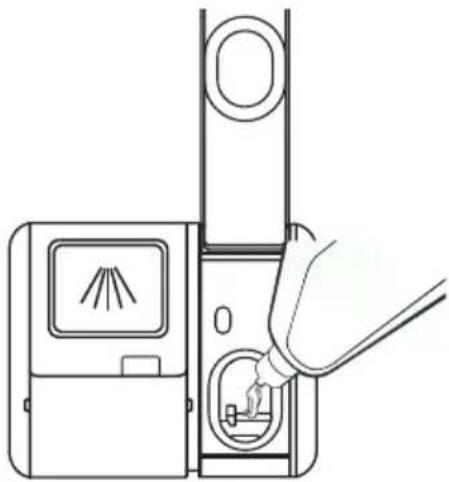

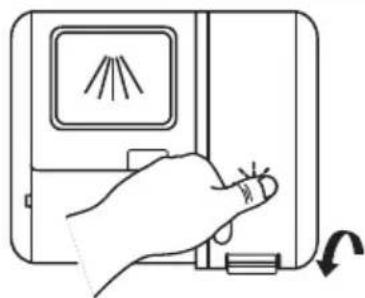

Fonction du liquide de rincage

Le liquide de rinceage est librependant le rincege final pour eviter que I'eau ne forme des gouttelettes sur la vaiselle, ce qui laisserait des traces ou des trainées. Il améliore également le séchage en empêchant I'eau d'adherer à la vaiselle.

AVERTISSEMENT! Utilisez uniquement du liquide de rincage pour lave-vaiselle. Ne replissez jamais le distributeur de liquide de rincage avec d'autres substances (par exemple un agent nettoyant pour lave-vaiselle, un détergent liquide). Cela endommagerait votre apparéil.

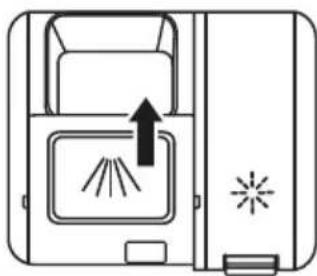

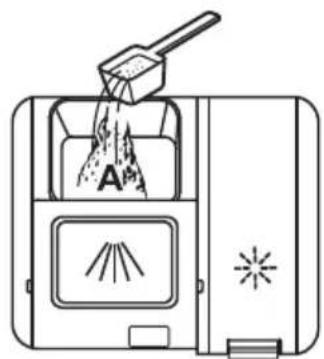

Fonction du détergent

Les ingredients chimiques qui compose le détermgent sont nécessaires pour enlever, écraser et distribuer toute les saletés hors du lave-vaisse.

AVERTISSEMENT!

Utilisation correcte du détermagent Utilisez uniquement du détermgent concu spécifique pour lave-vaiselle. Conservez le détermgent dans un endroit frais et sec.

Mettez le détergent en poudre dans le distributeur juste avant de démarrer le programme de lavage.

• Le détergent pour lave-vaisse est corrosif! Maintenez-le hors de portée des enfants.

Remplissage du distributeur de liquide de rincege

Retirez le bouchon du distributeur de liquide de rincege en soulevant le boucho.

2 Versez le liquide de rinceage dans le distributeur, en faisant attention de ne pas trop en metre.

3 Refermez le bouchon.

Réglage du distributeur du liquide de rincege

Pour obtenir une meilleure performance de séchage avec un liquide de rincage limite, le lave-vaiselle est concu pour que I'utilateur ajuste la consommation. Suivez les etapes ci-dessous:

1. Mettez le lave-vaiselle en marche.
2. Dans les 60 secondes après la mise sous tension du lave-vaiselle, appuyez et maintenez enforcé P durant environ 5 secondes puis appuyez sur Quantité de

pour acceder le mode de réglage. L'écran affiche d3.

1. Appuyez plusieurs fois sur P pour selectionner le réglage adaptable.
2. Le réglage sera confirmé si aucune opération n'est activée avant environ 5 secondes

Remplissage du distributeur de détergent

Affichage	Quantité de liquide de rinçage (mL)
d1	1.2
d2	2.4
d3	3.6
d4	4.8
d5	6.0

1. Faites glisser le contrôle vers la droite pour ouvrir le bouchon du distributeur de dédTergent.

1. Ajoutez du détergent dans le compartment.

1. Fermez le bouchon en le faisant glisser vers l'avant et en appuyant dessus.

Programme	Type de vaisselle	Description du cycle	Detergent Préavage / Lavage principal	Durée du programme (minutes)	Energie (kWh)	Consommation d'eau (L)	Besoin de liquide de rincege?
A	Lavage à détention automatique pour la vaisselle légement, normalement ou extrémement sale.	Préavage (45°C)	4/14g(1 ou 2 pastilles)	85-150	0,981-1.501	9,2-13.9	Oui
		Lavage automatique (55-65°C)
		Rinçage
		Rinçage
		Rinçage (50-55°C)
		Séchage
	Pour une vaisselle légement sale, normale ou très sale, avec ou sans résidues d'aliments séchés	Préavage (50°C)	4/14g(1 ou 2 pastilles)	205	1,602	14,1	Oui
		Lavage (65°C)
		Rinçage
		Rinçage
		Rinçage (60°C)
		Séchage
	Pour une vaisselle normalement sale	Préavage (45°C)	4/14g(1 ou 2 pastilles)	175	1,395	13,9	Oui
		Lavage (55°C)
		Rinçage
		Rinçage
		Rinçage (60°C)
		Séchage
ECO (*EN60436)	Pour la vaisselle raisonnablement sale, par exemple, marmites, assiéttes, verres et poèles légement sales	Lavage (50°C)	4/14g(1 ou 2 pastilles)	198	0,674	8,5	Oui
		Rinçage
		Rinçage (45°C)
		Séchage
	Pour une vaisselle peu sale et les verres	Préavage (40°C)	4/14g(1 ou 2 pastilles)	120	0,853	11,3	Oui
		Lavage (50°C)
		Rinçage
		Rinçage (50°C)
		Séchage
90°	Pour une vaisselle normalement sale nécessitant un lavage rapide	Lavage (55°C)	18g(1 ou 2 pastilles)	90	0,831	8,4	Oui
		Rinçage
		Rinçage (50°C)
		Séchage
	Un lavage plus court pour une vaisselle peu sale ne nécessitant pas de sechage	Lavage (40°C)	12g(1 pastille)	30	0,742	10,0	Non
		Lavage (55°C)
		Rinçage (55°C)
		Séchage
	Pour rincer les salissures non adhérentes des plats	Préavage	S.O.	15	0,020	3,6	Non

REMARQUE:

(^*EN60436) : Ce programme est le cycle test, Informations de test comparatif selon la norme EN 60436.

Le programme eco convient au lavage d'une vaisselle normalement sale, qu'il constitue le programme le plus efficace en termes de consommations combinées d'énergie et d'eau et qu'il est utilisé pour évaluer la conformité de l'appareil avec la législation européen en matière d'écoconception.
- Charger le lave-vaiselle menager jusqu'à la capacité indiquée par le fabricant contribuera à economiser de l'énergie et de l'eau.
Le prerincage manuel de la vaisselle augmente la consommation d'energie et d'eau et n'est pas recommandé.
Laver la vaisselle au moyen d'un lave-vaisselle consomme généralement moins d'énergie et d'eau en fonctionnement que de laver la vaisselle à la main quand le lave-vaisselle menager est utilisé conformément aux instructions du fabricant.
- Les valeurs données pour les programmes autres que le programme eco sont purement indicatives.

1. Ouvrez le robinet d'eau.
2. Ouvrez la porte du lave-vaiselle.
3. Inspectez les filtres.

Assurez-vous qu'ils sont propres et correctement positionnés. Rérérez-vous au paragraphe « Nettoyage et entretien »

1. Vérifiez qu'il y a du sel et du liquide de rincege dans l'appareil.
2. Chargez la vaiselle.
3. Verifiez que les bras d'aspersion peuvent tournier librement.
4. Ajoutez la quantité requise de détergent dans le distributeur conformément aux indications du tableau « Programmes de lavage »
5. Fermez bien la porte du lave vaisselle.
6. Appuyez sur ( ) pour demarrer le lave-vaiselle.

7. Appuyez plusieurs fois sur P pour selectionner le programme de lavage souhaite.

8. Le témoin lumineux du programme correspondant s'allume.

9. Minuteur de démarrage différé: Le minuteur de démarrage différé vous permet de différer le démarrage du programme de lavage de 1 heures à 24 heures.

Appuyez plusieurs fois sur jusqu'à ce que l'heure de démarrage différée souhaitee s'affiche a I'ecran.

Une fois le retardateur regle, appuyez sur pour activer la fonction.

Pour annuler le départ différé, appuyez tout d'abord sur puis appuyez plusieurs fois sur jusqu'à ce que l'affichage indique "H:00".

1. Si vous voulez activer d'autres fonctions, appuyez plusieurs fois sur jusqu'à ce que

2. levoyant de la fonction désirées s'allume.

La fonction Extra sec ne peut etre utilise qu'vec les programmes Intensif, Universel, Eco, Verres et 90 minutes. Quand cette fonction est activee, le lave-vaiselle augmente la tempeature a la fin du programme pour améliorer le séchage.

• La fonction Express ne peut être utilisée qu'avec les programmes Intensif, Universal, Eco, Verres et 90 minutes. Quand cette fonction est activée, le lave-vaiselle réduit la durée du programme tout en augmentant légarement la quantité d'eau et la consommation électrique.

• La fonction nettoyage supplémentaire ne peut être utilisée qu'avec les programmes Intensif, Universal, Eco, Verres et 90 minutes. Quand cette fonction est activée, le lave-vaiselle augmente la temperaturependant le lavage principal. Choisissez cette function pour une meilleur performance de nettoyage et laconsummation d'énergie et d'eau sera augmentede

• Appuyez plusieurs fois sur pour selectionner le bras de lavage supérieur, inférieur ou les deux paniers durant un cycle de lavage.

• le(ou les) indicateur(s) correspondant(s) s'llumera(ont) sur Iran.

12.Appuyez sur pour lancer le lavage.

• Si vous avez oublie d'ouvrir le robinet d'eau, après 1 à 2 minutes, l'indicateur lumineux d'alerte d'accuee d'eau s allumera.

• Une fois le programme terminé, le lave-vaisselle sonnera et s'arrête.

• La porte s'ouvrira un peu automatiquement pour aider a obtaining de measles performances de sechage.

La fonction d'ouverture automatique de la port n'est pas disponible pour les programmes et

1. Ouvrez complètement la portepour décharger la vaisse.

AVERTISSEMENT!

Le cycle de lavage ne pourra pas demarrer si la porte du lave-vaiselle est ouverte ou si elle est mal fermée.
N'ouvre pas la porte tant que le lave-vaiselle fonctionne : vous risqueriez de vous brul er avec les jets d'eau bouillante.

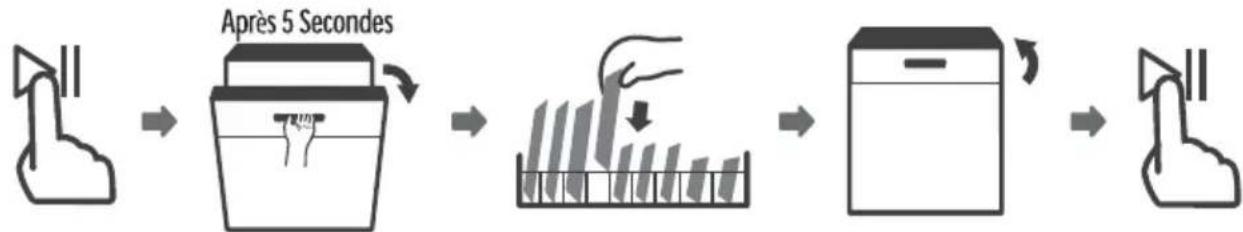

Ajouter de la vaiselle supplémentaire

Un plat oublé peut être ajouté à tout moment avant l'ouverture du distributeur de détergent. Si tel est le cas, suivez les instructions ci-dessous:

1. Appuyez sur pourmettre lefonctionnement en pause.
2. Attendez 5 secondes puis ouvre la porte.
3. Ajoutez les plats oublies.
4. Fermez la porte.
5. Appuyez sur II.Le programme reprend a partir du point ou vous l'avez interrompu.

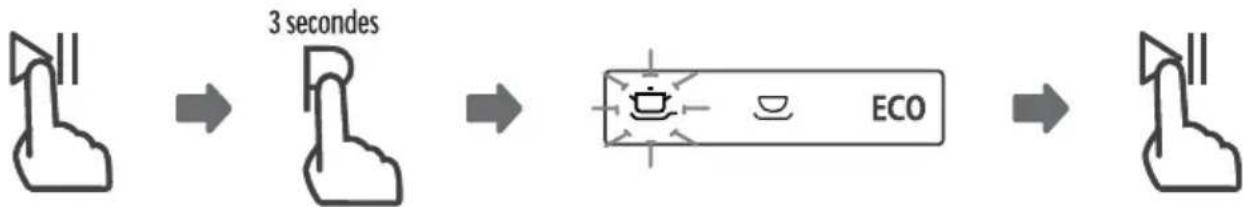

Changement d'un programme de lavage en cours

Un cycle de lavage ne peut etre modifie que s'il a fonctionne pendant une courte periode, sinon le detergent aura déjà ete libere et le lave-vaisselle aura déjà vidangé I'eau de lavage. Dans ce cas, le lave-vaisselle doit etre reinitialise et le distributeur de detergent doit etre rempli. Pour reinitialiser le lave-vaisselle, suivez les instructions ci-dessous:

1. Appuyez sur pourmettre le fonctionnement en pause.
2. Appuyez et maintenez le bouton P enforcé durant plus de 3 secondes - le programme sera annulé. Vous entendrez un bip sonore.

3. Appuyez plusieurs fois sur P pour selectionner un nouveau programme.

4. Le nouveau numéro du programme sélectionné s'allume.

5. Appuyez sur le bouton pour démarrer le programme.

Fonction sécurité enfants

La fonction sécurité enfants de votre lave-vaisselle évite les changements involontaires de programme et empêche les enfants de jour avec les commandes pendant que l'appareil fonctionne.

Pour activer cette fonction, maintenez appuyees les touches et en maintenez ces boutons enforcés jusqu'à ce que l'indicateur lumineux de verrouillage s'allume.

Pour désactiver cette fonction, appuyez et maintenez simultanément les deux boutons enforcés jusqu'à ce que l'indicateur lumineux s'éteigne.

NETTOYAGE ET ENTRETIEN

• Éteignez et débranchez toujours l'appareil avant de le nettoyer.
• Pour éviter que de l'eau ne pénétre dans les composants électriques et de verrouillage de la porte, n'utilise pas de spray nettoyant.
• N'utilise pas de nettoyants abrasifs ou de tampons à récurer car ils peuvent endommager le revêtement de la surface.

Ce lave-vaisselle nettoie la vaisselle en aspergeant un melange d'eau propre et de détergent (sous pression) sur la surface sale des ustensiles. L'eau est pompée par le bras d'aspersion en rotation, passé par un filtre qui enleve les restes de nourriture et les particules sales, puis returne dans le bras d'aspersion.

L'eau sale est pompée et remplacee par de l'eau propre à la fin de chaque cycle (le nombre de fois dépend du cycle utilise).

REMARQUE:

Une eau trop dure affecte le fonctionnement du lave-vaisselle. L'eau dure provoque egalement des depots d'hydroxyde calcium (pellicule blanche) et/ou de tartre sur la surface interieure en inox de la cuve et sur la resistance du lave-vaisselle, située dans leuisard sous la grille amovible du filtre.

Pour minimiser les conséquences de ce problème, il est recommendé de faire fonctionner le lave-vaiselle à vide avec 1 verre de vinaigre blanc (au moins une fois par semaine).

Nettoyage de la porte et du joint de porte

Nettoyez regulierement les joints de la porte avec un chiffon doux et humide pour eliminer les depots d'aliments.
Lors du chargement du lave-vaiselle, des résidus d'aliments et de boissons peuvent s'egoutter sur les cotés de la porte du lave-vaiselle. Ces surfaces sont en dehors de la cuve de lavage et ne sont pas accessibles par I'eau des bras d'aspersion. Tout dépôt doit être essuyé avant la fermeture de la porte.

Nettoyage du panneau de contrôle

Si un nettoyage est nécessaire, essuyez le panneau de contrôle uniquement avec un chiffon doux et humide.

Nettoyage du dispositif de filtrage

Le dispositif de filtrage situé à la base de la cuve de lavage retient les gros débris du cycle de lavage. Les gross débris recupérés peuvent obstruer les filtres. Vérifiez réquirement l'etat des filtres et nettoyez-les au besoin sous l'eau courante.

Suivez les etapes ci-dessous pour nettoyer les filtres dans la cuve de lavage.

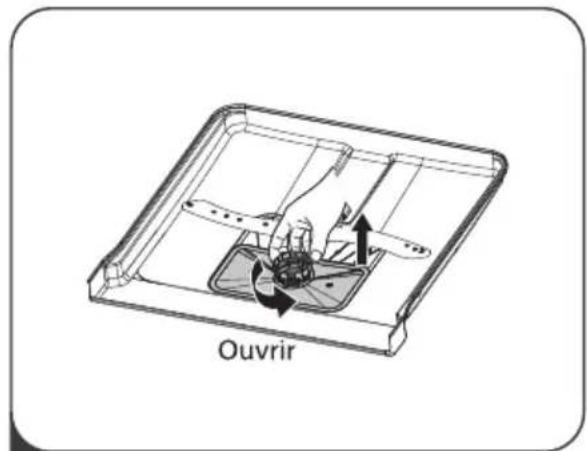

1 Tenez le filtrre pour gros débris et faites-le pivoter dans le sens inverse des aiguilles d'une montre pour le déverrouiller. Soulevez le filtrte et retirez-le du lavevaisselle.

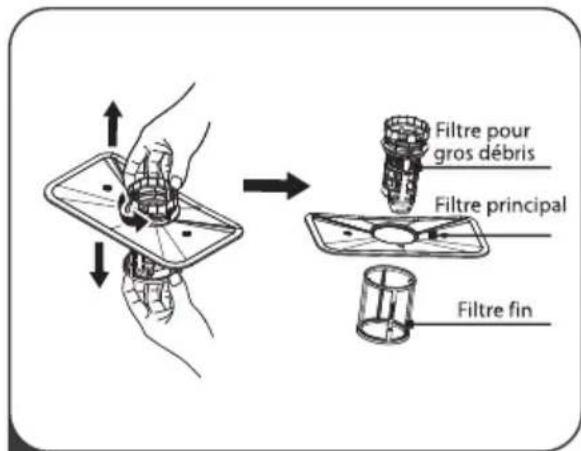

2 Retirez le filtré fin du dispositif de filtrage.
Détachez le filtré pour gros débris du filtré principal en pressant doucement les languettes du haut et en le tirant.

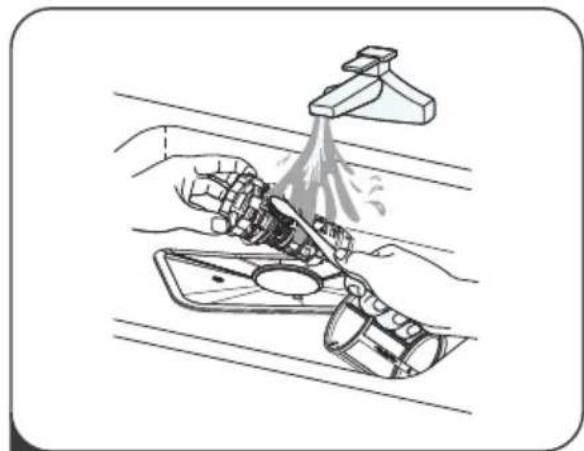

3 Rincez les filtres en les passant sous l'eau courante.

Pour un nettoyage plus en profondeur, utilisez une Brosse couple de nettoyage.

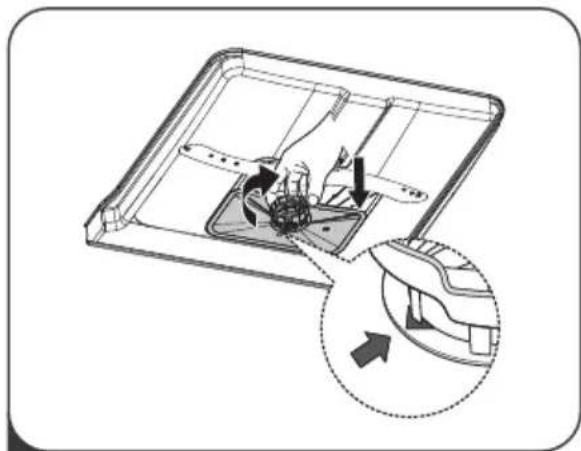

Réassemblez les filtres, replacez l'insert de filtrer et faites-le pivoter dans le sens des aiguilles d'une montre jusqu'à la flèche de fermeture.

AVERTISSEMENTS!

• Ne serrez pas trop les filtres. Remettez les filtres dans l'ordre, sinon de gros débris pourraient s'introduire dans le système et provoquer un blocage.
• N'utilise jamais le lave-vaiselle sans les filtres en place. Un remplacement incorrect des filtres peut réduire le niveau de performance de l'appareil et endommager la vaiselle et les ustensiles.

Nettoyage des bras d'aspersion

Il est nécessaire de nettoyer régulierement les bras d'aspersion, faute de quoi les produits chimiques pour l'eau dure obstrueraient les jets des bras d'aspersion et les roulements.

Pour nettoyer les bras d'aspersion, suivez les instructions ci-dessous :

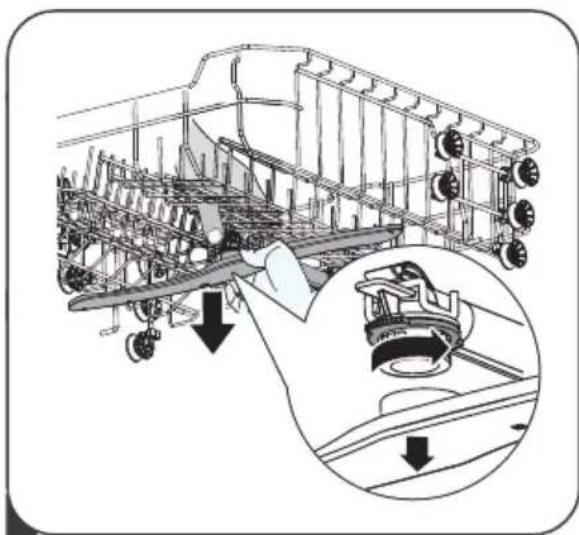

Pour retirer le bras d'aspersion supérieur, maintenez l'écrou au centre et tournez le bras d'aspersion dans le sens inverse des aiguilles d'une montre pour le retirer.

Pour retirer le bras d'aspersion inférieur, tirez le bras vers le haut.

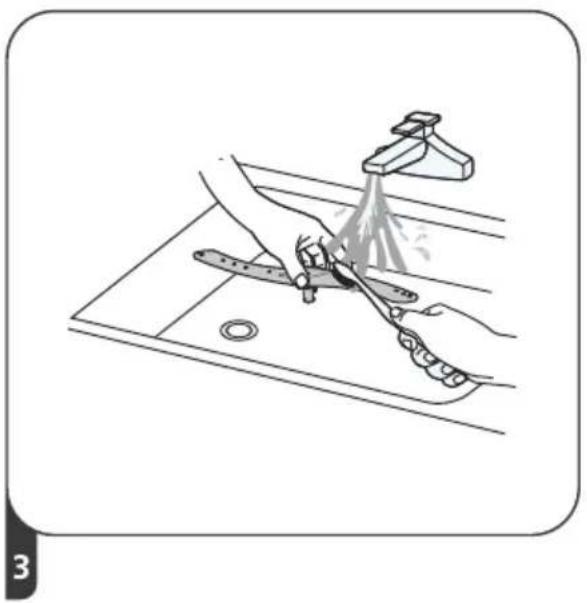

Lavez les bras à l'eau chaude savonnexe à l'aide d'unerosse couple.

Replacez-les après les avoir bien rincés.

Précautions contre le gel

Veuillez prendre des mesures de protection contre le gel sur le lave-vaiselle en hiver. Aprees chaque cycle de lavage, procedez comme suit :

1. Coupe l'alimentation electrique du lave-vaisselle à la source d'alimentation.
2. Fermez l'alimentation en eau et debranchez le tuyau d'arrivee d'eau de la vanne d'eau.
3. Vidangez I'eau du tuyau d'arrivee et de la vanne d'eau (utilisez une casserole pour recueillir I'eau).
4. Reconnectez le tuyau d'arrivee d'eau a la vanne d'eau.
5. Retirez le filtr de fond de la cuve et utilisez une eponge pour absorber l'eau duuisard.

Après chaque lavage

Après chaque lavage, fermez l'alimentation en eau de l'appareil et laissez la porte légerement ouverte afin que l'humidité et les odeurs ne restent pas emprisonnées à l'intérieur.

Pas de solvants ou de nettoyage abrasif

Pour nettoyer l'extérieur et les pieces en caoutchouc du lave-vaiselle, n'utilise pas de solvants ni de produits de nettoyage abrasifs. Utilisez uniquement un chiffon avec de I'eau tiède savonneuse.

Pour éliminer les taches ou les traces de la surface interieure, utilisez un chiffon imbibé d'eau et un peu de vinaigre, ou un produit nettoyant spécialement concu pour lave-vaiselle.

Lorsque le lave-vaiselle n'est pas utilisé pendant une longue durée

Il est recommandé d'executer un cycle de lavage avec le lave-vaisselle vide puis retirez la fiche de la prise de courant, coupez l'alimentation en eau et laissez la porte de l'appareil légerement ouverte. Cela permettra de préserver les joints de la porte et d'empecher la formation d'odeurs dans l'appareil.

Déplacement de votre apparéil

Si vous devez déplacer l'appareil, essayez de le maintainir en position verticale. Si nécessaire, il peut être placé sur le dos.

Nettoyage des joints

L'un des facteurs responsables de la formation d'odeurs dans le lave-vaiselle est la nourriture qui reste emprisonnée dans les joints. Un nettoyage régulier avec une éponge humide empêchera ces odeurs.

Avant d'appeler pour une réparation

L'examen des tableaux des pages suivantes peut vous aider à solutionner le problème.

Problème	Causes possibles	Solution possible
Le lave-vaisselle ne démarre pas	Le fusible a grillé ou le disjoncteur s'est déclenché.	Changez le fusible ou réenclenchez le disjoncteur.Débranche tous les autres apparèils branchés sur le même circuit électrique que le lave-vaisselle.
	L'alimentation en électricité n'est pas activée.	Vérifiez que le lave-vaisselle est allumé et que sa porte est complètement fermée.Vérifiez que le cable électricque est bien branché dans la prise de courant.
	La porte n'a pas été correctement fermée.	Fermez complètement la porte.
L'eau n'est pas pompée dans le lave-vaisselle.	Le tuyau de vidange est plié.	Inspectez le tuyau de vidange.
	Les filtres sont encrassés.	Nettoyez les filtres (voir le paragraphe « Nettoyage des filtres »).
	L'évier de la cuisine est bouché.	Vérifiez que l'évier de la cuisine se vide correctement. Si l'évier de la cuisine ne se vide pas, demandez à un plombier de l'inspector.
Il y a de la mousse dans la cuve.	Le détergent utilisé est inapproprié.	Utilisez exclusivement du détergent spécifiquement conçu pour les lave-vaisselles afin d'éviter qu'il n'y ait de la mousse. Si de la mousse se forme, ouvre la porte du lave-vaisselle et attendez qu'elle se réduise. Ajoutez quelquesLitres (env 5L) d'eau froide au fond du lave-vaisselle. Fermez la porte du lave-vaisselle puis sélectionnez n'importe que ql cycle. Initialement, le lave-vaisselleVIDERA l'eau. Ouvrez la porte une fois la vidange terminée et vérifie si la mousse a disparu.Si nécessaire, repêzez cette opération.
	Du liquide de rinceage a été renversé.	Essuyez toujours tout liquide de rinceage qui aurait débordé.
Les surfaces interieures de la cuve sont tachées.	Le détergent utilisé contient du colorant.	Assurez-vous que le détergent ne contient pas de colorant.
Les surfaces internes sont recouvertes d'un film blanc.	Il est dû aux mineraux contenus dans l'eau dure.	Nettoyez l'intérieur de la cuve avec une éponge humide et un détergent pour lave-vaisselle (portez des gants en cauchoc).N'utilise jamais aucun produit autre que des détergents spécifiquement conçus pour les lave-vaisselles afin d'éviter qu'il n'y ait de la mousse.
Il y a des traces de rouille sur les couverts.	Les couverts ne sont pas résistant à la corrosion.	Évitez de laver au lave-vaisselle les articles qui ne résistant pas à la corrosion.
	Un programme n'est pas exécuté après l'ajout de sel pour lave-vaisselle. Des traces de sel ont pénétrées dans le cycle de lavage.	Exécutez always un programme de lavage sans vaisselle après avoir ajouté du sel.
	Le bouchon du réservoir à sel est desserré.	Vérifiez que le bouchon est sécurisé.
Le lave-vaisselle est bruyant.	Les plats s'entrechoquant les uns contre les autres.Les bras d'aspersion percutent des plats.	Consultez le chapitre « Charger les paniers » pour repositionner la vaisselle.
La vaisse n'est pas propre.	Les plats n'ont pas eté correctement positionnés.	Consultez le chapitre « Charger les paniers » .
	Le programme de lavage sélectionné est trop doux.	Choisissez un programme plus intensif. Consultez le tableau « Programmes de lavage » .
	Une quantité insuffisante de détergent a été utilisée ou le détergent utilisé n'est pas approprié.	Utilisez davantage de détergent ou changez-en.
	Les bras d'aspersion sont bloqués.	Modifie la position des plats pour qu'ils ne génent pas la rotation des bras d'aspersion.
	Les filtres ne sont pas propres ou ne sont pas correctement positionnés.	Nettoyez et/ou installez correctement les filtres.
Nébulosité sur la verrerie	Combinaison d'eau douce avec trop de détergent	Utilisez moins de détergent si votre eau est douce et sélectionnez un cycle plus court pour laver la verrerie et la nettoyer.
Des taches blanches apparaisent sur la vaisse et les verres	Les eaux dures peuvent provoquer des dépôts de tartre.	Ajoutez du détergent
Les plats ne sèchent pas bien.	Les plats n'ont pas eté correctement positionnés.	Consultez le chapitre « Charger les paniers » .
	Le réservoir de liquide de rincege est vide ou n'est pas assez rempli.	Augmentez la quantité de liquide de rincege ou rajoutez-en.
	Un programme non approprié a été sélectionné.	Sélectionnez un programme dont la durée de lavage est plus longue.

Codes d'erreur

Codes	Signification	Causes possibles	Solution Possible
E1	L'arrivée d'eau prend trop de temps.	Le robinet n'est pas ouvert, ou l'alimentation en eau est restreinte ou la pression d'eau est insuffisante.	Ouvrez le robinet d'eau.Vérifiez si le tuyau d'arrivée n'est pas bloqué. Augmentez la pression d'eau.
E3	La température requise n'est pas atteinte.	L'élement chauffant dysfonctionne	Contactez le service après-vente pour replacer l'élement chauffant.
E4	Débordement.	Certaines pièces du lave-vaisselle fuiert.	Contactez le service après-vente pour réparer l'appareil ou faire replacer des pièces.

AVERTISSEMENTS! Au cas où l'eau déborderait, coupez l'arrivee d'eau avant d'appeler le reparateur.

Tension / fréquence nominale	220-240V- 50Hz
Puisance nominale	1760-2100 W
Pression d'eau	0,04 -1 MPa

Nom du fournisseur ou marque commerciale: Etablissements Darty & fils © THOMSON
Adresse du fournisseur: 129 Avenue Gallieni, 93140 Bondy, France
Référence du modele: TDW4510WH, TDW4510SL
Paramètres généraux du produit:
Paramètre	Valeur	Paramètre	Valeur
Capacité nominale (°) (ps)	10	Dimensions en cm	Hauteur	84.5
			Largeur	44.8
			Profondeur	61.0
IEE (°)	49.9	Classe d'efficacité energétique (°)		D
Indice de performance de lavage (°)	1.125	Indice de performance de séchage (°)		1.065
Consommation d'énergie en kWh [par cycle], sur la base du programme eco avec alimentation en eau floire. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil.	0.674	Consommation d'eau en litres [par cycle], sur la base du programme eco. La consommation d'eau réelle dépend des conditions d'utilisation de l'appareil et de la durée de l'eau.		8.5L
Durée du programme (°) (h:min)	3:18	Type		à pose libre
Émissions de bruit acoustique dans l'air (°) [dB(A) re 1 pW]	44	Classe d'émissions de bruit acoustique dans l'air (°)		B
Mode arrêt (W) (le cas échéant)	0.49	Mode veille (W) (le cas échéant)		S.O.
Démarrage différé (W) (le cas échéant)	1.00	Mode veille avec mainien de la connexion au réseau (W) (le cas échéant)		S.O.
Durée minimale de la garantie offerte par le fournisseur: 2 ans
Informations supplémentaires:
Lien internet vers le site web du fournisseur où se trouvent les informations visées à l'annexe II, point 6, du règlement (UE) 2019/2022 de la Commission: www.darty.com/www.vandenborre.be

(1) Pour le programme eco.

Thomson et le logo Thomson sont des marques de Technicolor (S.A.) ou de ses filiales et sont utilisées sous licence par Fnac Darty (S.A.).

Pour acceder aux informations sur le modele stocées dans la base de données des produits :

Cliqueur sur le lien

Ne démonze pas et ne réparez pas l'appareil vous-même. Ne pas respecter cette consigne peut entrainer un chic électrique ou des blessures.

Pour demander une réparation professionnelle et commander des pieces de rechange, veuillez vous adresser au service après-vente FNAC DARTY.

Les pieces de rechange pour vos apparciels seront livrées sous 15 jours ouvrés après réception de la commande.

Veuillez noter!

Tous les apparèils ont une garantie de 2 ans.

La garantie ne couvre pas les dommages causés par une mauvaise installation, une modification non autorisée, une auto-reparation ou une réparation non professionnelle.

Contactez-nous:

DARTY www.darty.com	Vanden Borre in alle vertrouwen	BCC
	www.vandenborre.be	www.bcc.nl
0978 970 970 24 heures / 24 7 jours / 7	02 334 00 00 8h-18h Lundi à Samedi	020 334 88 88 8h - 18h du lundi au vendredi 9h - 17h le samedi
129 Avenue Gallieni, 93140 Bondy, France	Slesbroekstraat 101 1600 Sint-Pieters-Leeuw Belgium	Bellsigngel, 61 1119 NT SCHIPHOL Netherlands

MISEAU REBUT

En tant que distributeur responsable, nous accordons une grande importance à la protection de

I'environnement.

Nous you encourage ons a respecter les procedres correctes de mise au rebut de voite appareil, des piles et des elements d'emballage. Cela aidera a preserver les ressources naturelles et a garantir qu'il soit recycle d'une maniere respectuee de la sante et de I'environnement.

Vou desvez jeter ce produit et son emballage selon les lois et les regles locales.

Puisque ce produit contient des composants électroniques et parfois des piles, le produit et ses accessoires doivent être jetés séparément des déchets domestiques lorsque le produit est en fin de vie.

Pour plus de renseignements sur les procedures de mise au rebut et de recyclage, contactez les autorités de votre commune.

Apportez l'appareil a un point de collecte local pour qu'il soit recyclé. Certains centres acceptent les produits gratuitement.

CONSIGNE POUVANT VARIOLOCALEMENT > WWW.CONSIGNESDETRI.FR

En raison des mises au point et améliorations constamment apportées à nos produits, de petites incohérances peuvent apparaitre dans ces instructions. Veuillez nous excuser pour la gène occasionnée.

Etablissements Darty & fils ©,

129 Avenue Gallieni, 93140 Bondy, France 10/05/2021

Déclaration UE de Conformité

Description du produit:

Référence commerciale:

/Modelnummer /Numero de modelos /

Numero do Modelo:

Nous déclarons que le produit ci-dessus a été évalué et jugé conforme aux dispositions des directives et des normes européennes enumeratedes ci-après:

La presente déclaration de conformité est établie sous la seule responsabilité du fabricant.

Le responsable de cette déclaration est :

Signed by and on behalf of - Signe par et au nom de : Etablissements Darty & Fils Name - Nom: Herve HEDOUIS
