Caractéristiques	Détails
Type de produit	Sèche-linge
Capacité	7,3 kg
Type de séchage	Condensation
Classe énergétique	B
Dimensions (L x H x P)	68,6 x 99,1 x 76,2 cm
Poids	45 kg
Programmes de séchage	Plusieurs programmes, y compris délicat, coton, synthétique
Affichage	Écran LED
Fonctionnalités supplémentaires	Départ différé, contrôle de l'humidité
Entretien	Filtre à peluches amovible, réservoir d'eau à vider
Sécurité	Protection contre la surchauffe, verrouillage enfant
Garantie	2 ans

FOIRE AUX QUESTIONS - DLE2601W LG

Pourquoi mon sèche-linge LG DLE2601W ne démarre-t-il pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que la porte est bien fermée et que le bouton de démarrage a été enfoncé.

Le sèche-linge ne chauffe pas, que faire ?

Vérifiez le filtre à peluches et le système d'évacuation. Un filtre ou un conduit obstrué peut empêcher le chauffage. Assurez-vous également que le réglage de température est approprié.

Pourquoi mon sèche-linge fait-il un bruit anormal ?

Des bruits inhabituels peuvent être causés par des objets coincés dans le tambour ou par des pièces usées. Vérifiez le tambour et inspectez les rouleaux de tambour pour détecter tout dommage.

Comment nettoyer le filtre à peluches ?

Ouvrez la porte du sèche-linge et retirez le filtre à peluches. Nettoyez-le en le rinçant à l'eau tiède et en le frottant doucement pour enlever les peluches accumulées.

Le sèche-linge affiche un code d'erreur. Que dois-je faire ?

Consultez le manuel d'utilisateur pour identifier la signification du code d'erreur. Dans de nombreux cas, éteindre l'appareil et le redémarrer peut résoudre le problème.

Mon linge est encore humide après le cycle. Pourquoi ?

Cela peut être dû à une surcharge du tambour ou à un réglage inapproprié du cycle. Essayez de réduire la charge et sélectionnez un cycle de séchage plus long.

Comment éviter les odeurs dans le sèche-linge ?

Assurez-vous que le tambour est propre et sec. Évitez de sécher des vêtements qui ont été stockés dans des endroits humides. Un bon entretien régulier peut également aider.

Puis-je utiliser des feuilles assouplissantes dans mon sèche-linge ?

Oui, vous pouvez utiliser des feuilles assouplissantes, mais en quantité modérée. Trop de feuilles peuvent laisser des résidus sur le filtre et affecter les performances.

MODE D'EMPLOI DLE2601W LG

Avant de commencer à installer votre sécheuse, lisez attentivement ces instructions. Cela simplifiera votre installation et assurera que la sécheuse est installée correctement et en toute sécurité. Conservez ces instructions à proximité de la sécheuse après son installation, pour référence future.

Models/Modelos/Modèles

Electric/Eléctrica/Électrique

Gas/Gas/À gaz

DLE2601W

DLG2602W

DLE2601R

DLG2602R

DLE2601L

DLG2602L

DLE2601S

DLG2602S

Pour contacter LG Electronics, 24 heures Par jour, 7 jours par semaine :

1-888-LGCANADA

Ou visitez notre site Web a l'adresse : ca.lge.com

Précautions de sécurité de base ....87

Ce qu'il faut faire si vous détectez une odeur de gaz ....88

Instructions de mise à la terre ....89

Précautions de sécurité pour l'installation ..... 89, 90

Instructions de sécurité pour la raccordement à l'électricité ....91

PIÈCES ET CARACTÉRISTIQUES

Caractéristiques spéciales 92

Composantes et pièces principales 93

INSTRUCTIONS D'INSTALLATION

IMPORTANT : Lire toutes les directives d'installation dans leur intégralité avant d'installer et d'utiliser votre sécheuse ! 94

Choisir le bon emplacement 94

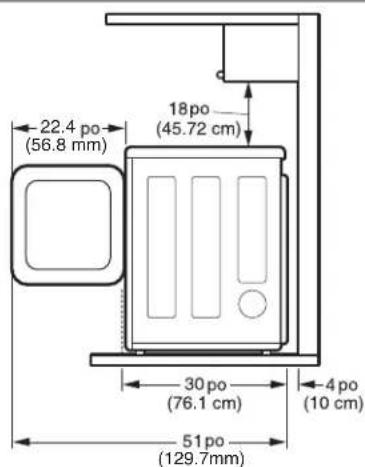

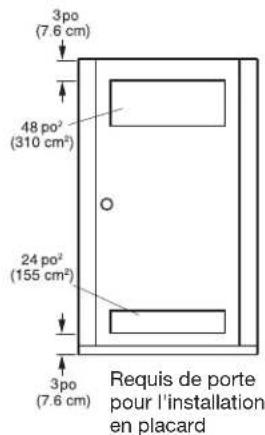

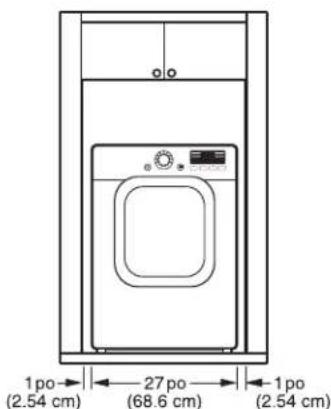

Dégagements 94

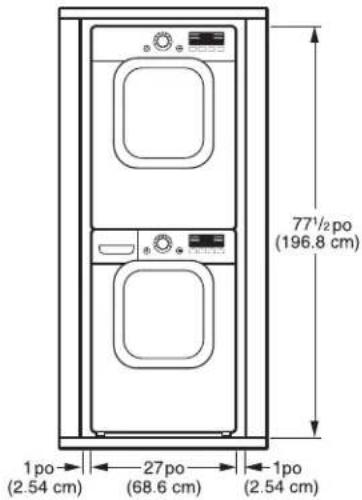

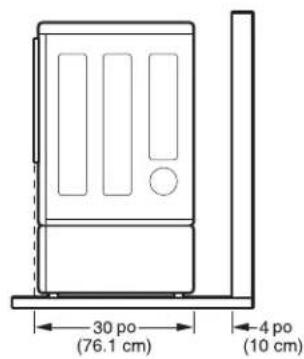

Installations avec piédestal ou trousse d'empilage en option 95

Accessoires en option 95

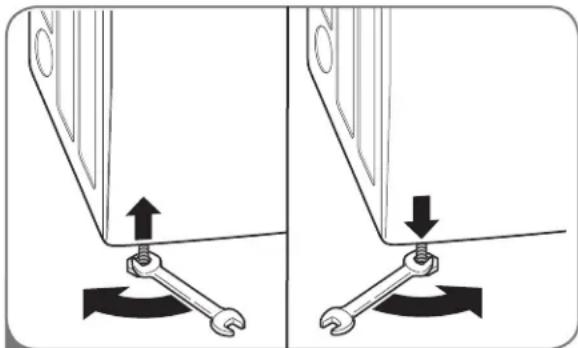

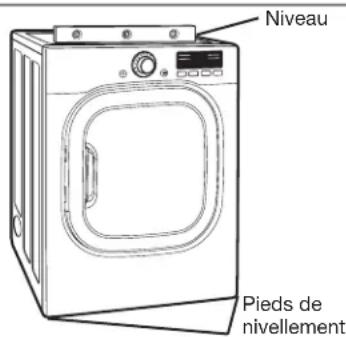

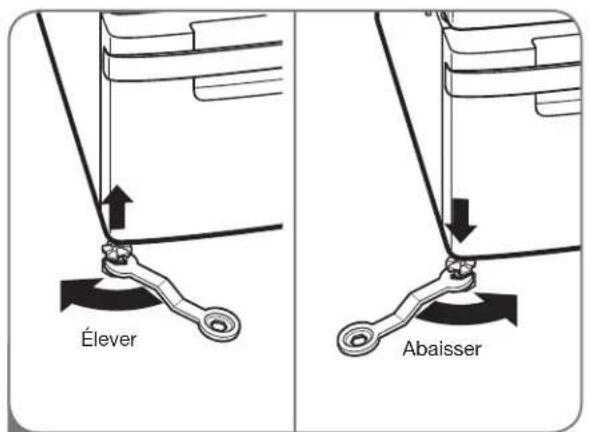

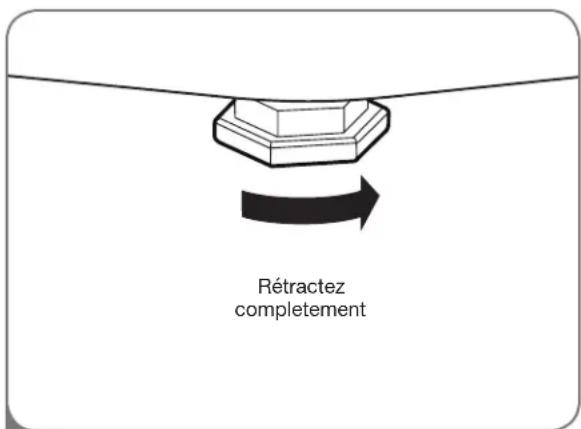

Mise à niveau de la sécheuse 96

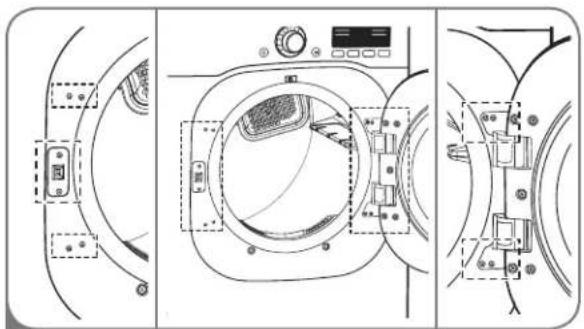

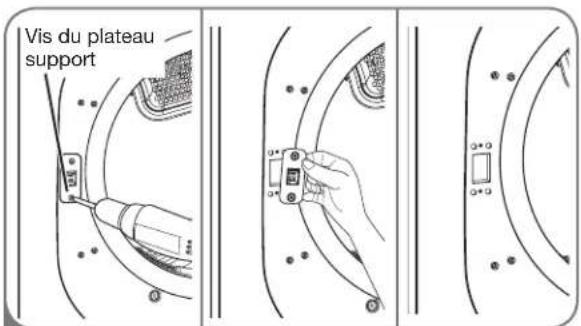

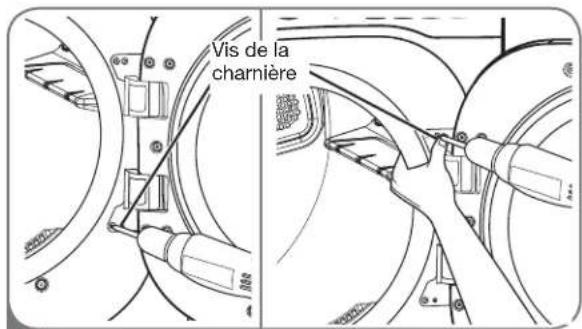

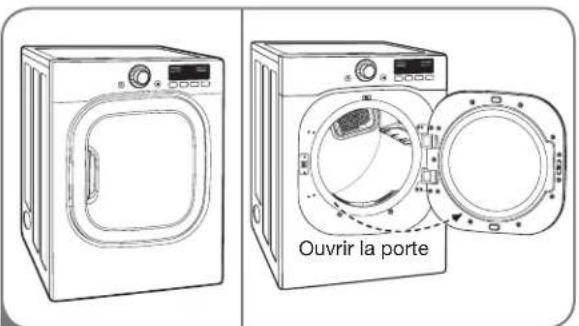

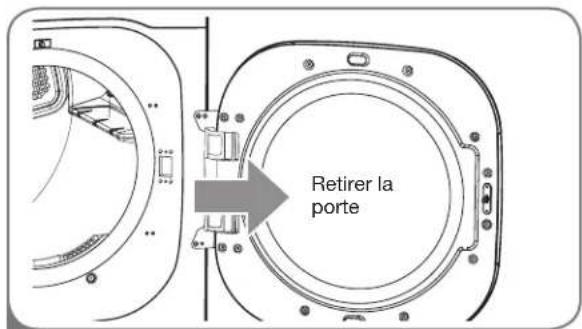

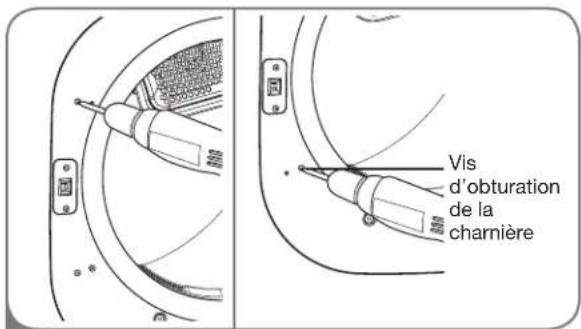

Pour retirer la porte 97

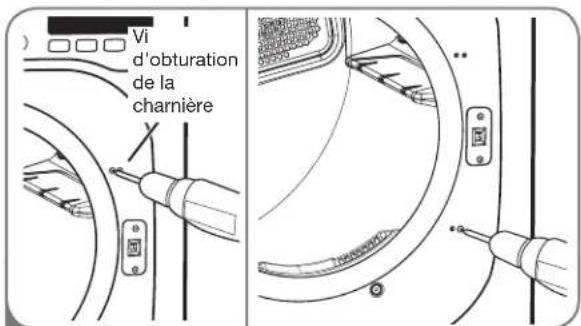

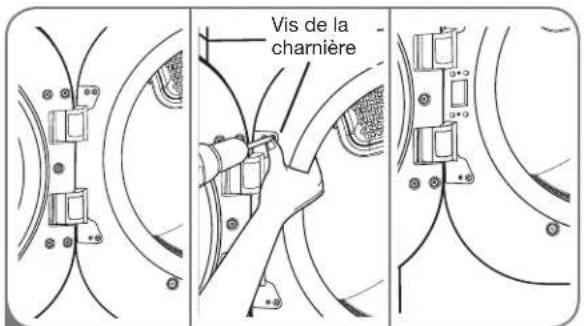

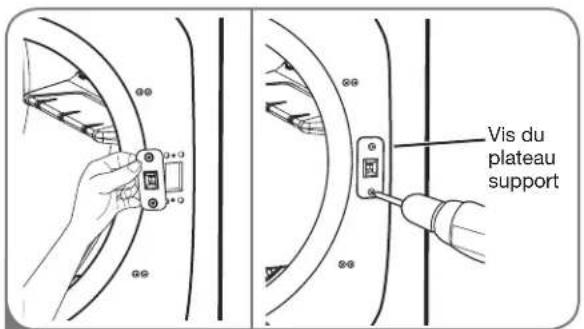

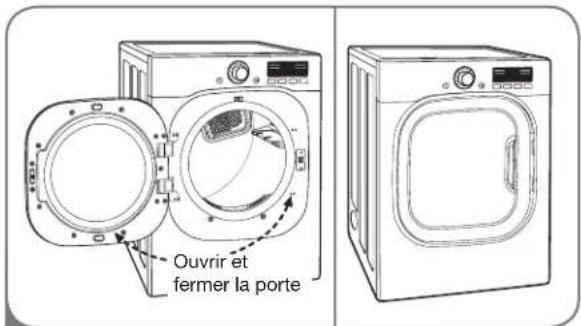

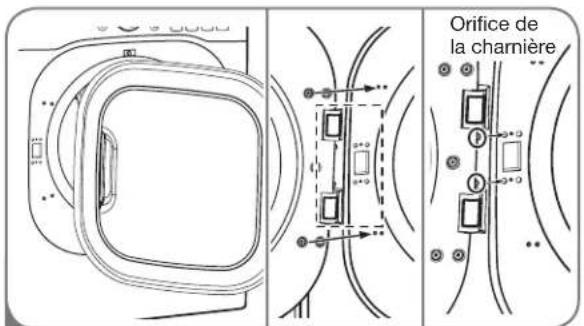

Pour installer la porte 98

Ventilation de la sécheuse .....99-101

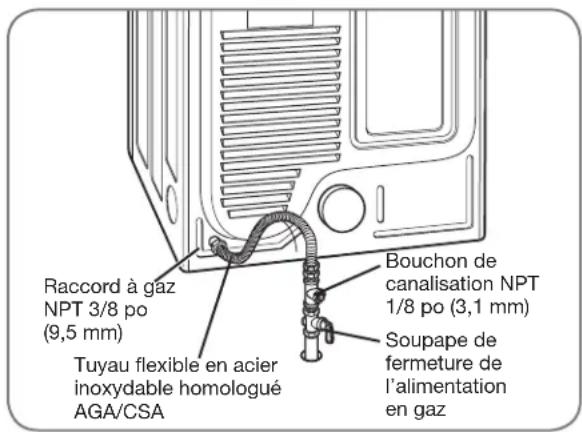

Raccordement des sécheuses à gaz ..... 102, 103

Raccordement des sécheuses électriques ..... 104

Exigences particulières pour les maisons mobiles ou préfabriquées .... 105

Vérifi cation fi nale de l'installation 105

Évaluation de l'état du conduit d'évacuation ..... 106

MODE D'EMPLOI

Triage des brassées .... 107

Chargement de la sécheuse 107

Vérifi cation du fi ltre à charpie avant tout la brassée .... 107

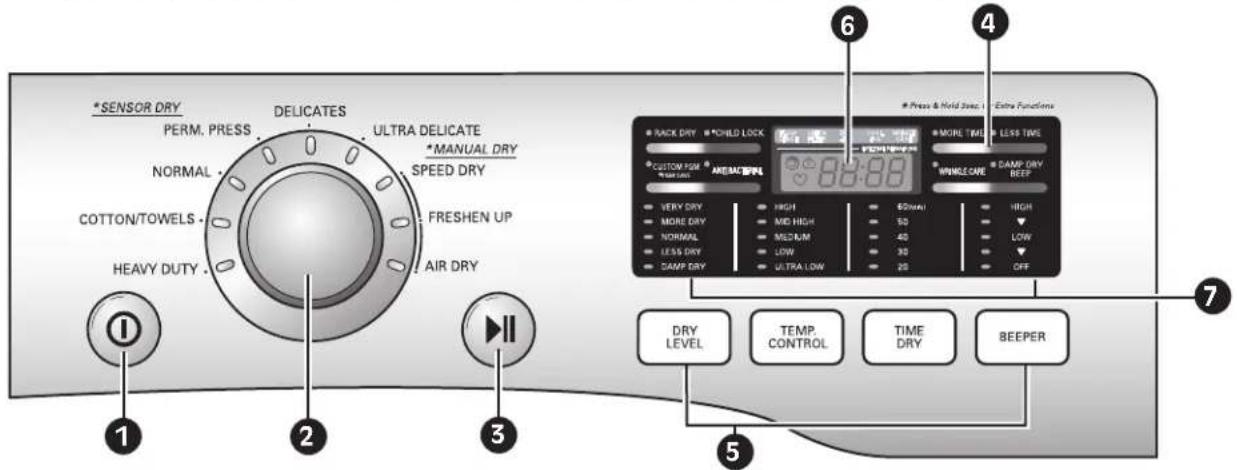

Caractéristiques du panneau de commande ..... 108

Guide de cycle 109

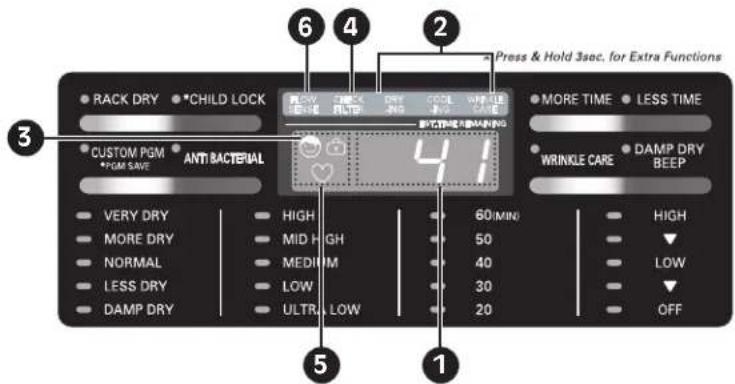

Affi cheur 110

Fonctionnement de la sécheuse .... 111

Boutons de réglage du cycle.... 111

Bouton de options de cycle 112

Fonctions spéciales 113

Autres fonctions 113

ENTRETIEN ET NETTOYAGE

Nettoyage régulier 114

DÉPANNAGE

Avant d'appeler le service 115-117

MERCI!

Félicitations pour votre achat et bienvenue dans la famille LG. Votre nouvelle sécheuse LG associe la technologie de capteur d'humidité la plus avancée à un fonctionnement simple et une effi cacité supérieure. Si vous suivez les consignes d'utilisation et d'entretien de ce manuel, votre sécheuse vous assurera de nombreuses années de service fi able.

ACCESSOIRES EN OPTION/ SPÉCIFICATIONS

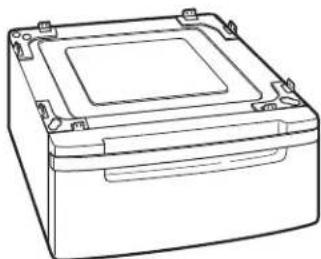

Accessoires en option 118

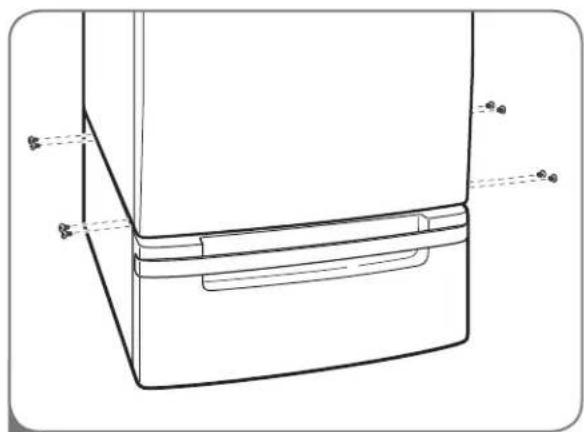

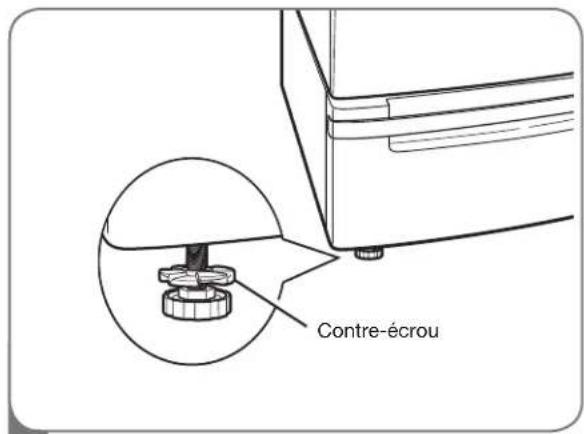

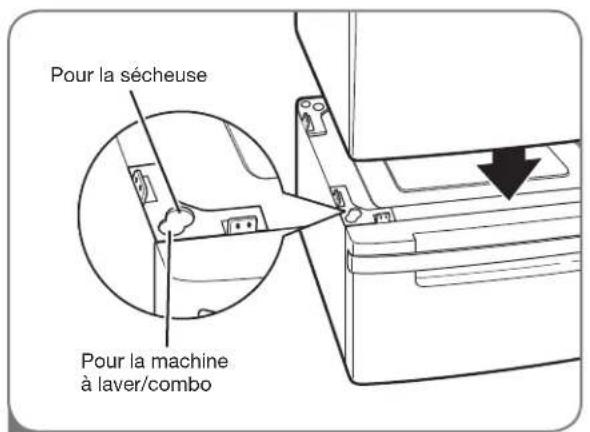

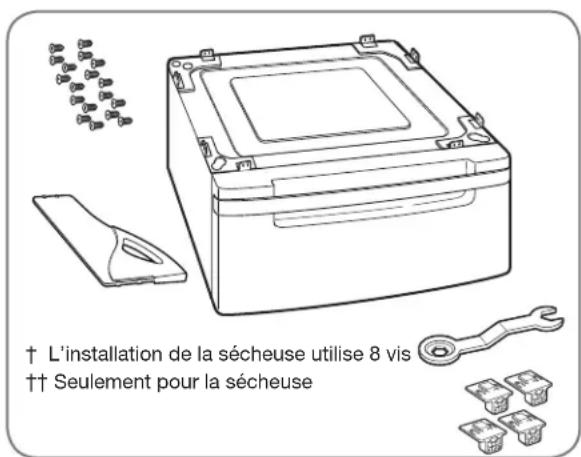

Installation du piédestal 119, 120

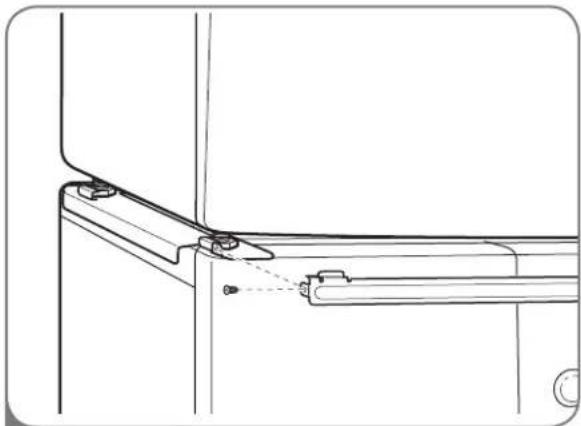

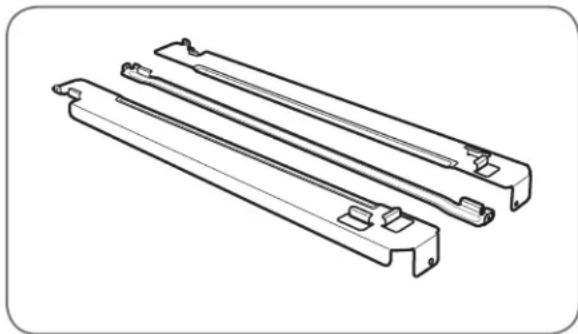

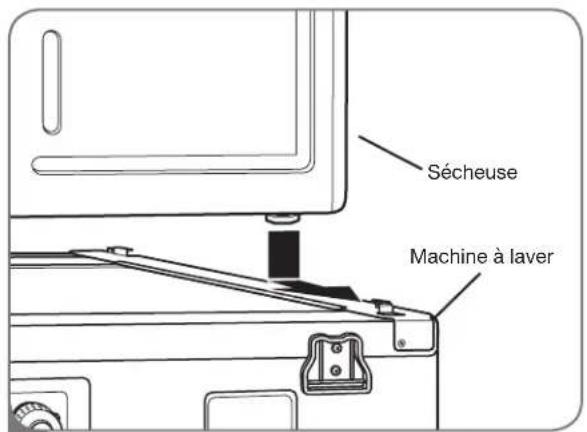

Installation de la trousse d'empilage ..... 121, 122

Spécifi cations et dimensions principales ..... 122

GARANTIE 123

Information relative à l'enregistrement du produit

Modèle :

Numéro de série :

Date d'achat :

Le numéro de modèle et de série figurent sur la plaque de signalétique dans la porte avant.

IMPORTANTE INSTRUCTIONS DE SÉCURITÉ

LISEZ TOUTES LES DIRECTIVES AVANT D'UTILISER L'APPAREIL

⚠AVERTISSEMENT Pour votre sécurité, vous devez suivre l'information contenue dans ce manuel afin de réduire les risques d'incendie et d'explosion, de choc électrique, ainsi que pour éviter les dommages matériels, les blessures corporelles, ou un décès.

Votre sécurité et la sécurité des autres sont très importantes.

Ce manuel contient de nombreux messages relatifs à la sécurité et à votre appareil.

Lisez toujours et suivez toujours toutes les instructions relatives à votre sécurité.

C'est le symbole d'alerte à la sécurité.

Ce symbole vous alerte de dangers potentiels qui peuvent vous tuer ou vous blesser ou tuer ou blesser d'autres personnes. Tous les messages relatifs à la sécurité suivent le symbole d'alerte à

la sécurité et le mot DANGER ou AVERTISSEMENT.

Ces mots signifient :

ADANGER

: Vous pouvez être tué ou gravement blessé si vous ne suivez pas immédiatement les instructions.

AVERTISSEMENT

: Vous pouvez être tué ou gravement blessé si vous ne suivez pas les instructions.

Tous les messages relatifs à la sécurité vous diront la nature du danger potentiel, comment réduire le risque de blessure et ce qui peut se produire si vous ne suivez pas les instructions.

PRÉCAUTIONS DE SÉCURITÉ DE BASE

⚠ AVERTISSEMENT

Afin de réduire les risques d'incendie, de choc électrique,

ou les blessures corporelles lorsque vous utilisez des électroménagers, vous devez toujours suivre les précautions de base, y compris ce qui suit :

• Lisez toutes les instructions avant d'utiliser votre sécheuse.
• Avant de l'utiliser, la sécheuse doit être installée correctement conformément aux directives données dans ce manuel.
• Ne séchez aucun article qui aurait précédemment été nettoyé, lavé, ou trempé dans de l'essence, des solvants pour nettoyage à sec, ou toute autre substance inflammable ou explosive non plus que tout article qui présenterait des taches de ces substances car les vapeurs qui s'en dégagent pourraient s'enflammer ou exploser.
• Ne placez pas d'articles exposés à des huiles, y compris de l'huile de cuisson, dans votre sécheuse. Des vêtements contaminés aux huiles peuvent entraîner une réaction chimique qui pourrait faire enflammer une brassée.
• Ne mettez jamais votre main dans la sécheuse si le tambour ou les autres pièces sont en mouvement.

• Ne réparez jamais ou ne remplacez jamais une pièce de la sécheuse ou n'essayez jamais de réparer votre sécheuse, à moins que cet entretien soit spécifiquement recommandé dans ce Guide d'utilisation et d'entretien ou dans des instructions de réparations par l'utilisateur publiées que vous comprenez et que vous êtes capable d'entreprendre.

• Ne modifiez pas les commandes.

• Ne laissez pas les enfants jouer dans la sécheuse ou sur celle-ci. Vous devez les superviser de près lorsque vous utilisez la sécheuse à proximité.
• Avant d'inutiliser ou de mettre la sécheuse au rebut, retirez-en la porte.
• Utilisez les assouplisseurs ou produits pour éliminer la statique uniquement tel que recommandé par le fabricant.
• N'utilisez pas de cycle avec chaleur pour sécher des articles qui comportent du caoutchouc mousse ou tout autre matière similaire à du caoutchouc.
• Conservez l'espace entourant l'ouverture de sortie et les espaces adjacents libre de toute accumulation de charpie, de poussière, et de saleté.
• Vous devez faire nettoyer périodiquement l'intérieur de la sécheuse et du conduit de sortie par du personnel de service qualifié.
• N'installez jamais ou ne rangez jamais votre sécheuse dans un endroit exposé aux intempéries.
• Vérifiez toujours l'intérieur de la sécheuse pour y repérer tout corps étranger.
• Nettoyez le filtre à charpie avant ou après chaque brassée.

LISEZ TOUTES LES DIRECTIVES AVANT D'UTILISER L'APPAREIL

⚠AVERTISSEMENT Pour votre sécurité, vous devez suivre

l'information contenue dans ce manuel afi n de réduire les risques d'incendie et d'explosion, de choc électrique, ainsi que pour éviter les dommages matériels, les blessures corporelles, ou un décès.

- Ne rangez et n'utilisez pas d'essence ou autres vapeurs et liquides infl am-mables près de cet appareil ou de tout autre appareil électroménager.

- L'installation et l'entretien doivent être effectués par un installateur qualifi é, une agence de service, ou le fournisseur de gaz.

CE QU'IL FAUT FAIRE SI VOUS DÉTECTEZ UNE ODEUR DE GAZ :

1. N'essayez pas de gratter une allumette, d'allumer une cigarette, ou de mettre sous tension un électroménager à gaz ou électrique.

2. Ne touchez à aucun interrupteur électrique. N'utilisez aucun téléphone de votre édifi ce.

3. Évacuez toute personne présente dans la pièce, l'édifi ce, ou la zone à proximité.

4. Appelez immédiatement votre fournisseur de gaz du téléphone d'un voisin. Suivez attentivement les directives du fournisseur de gaz.

5. Si vous ne pouvez pas rejoindre votre fournisseur de gaz, appelez le service d'incendie.

IMPORTANTE INSTRUCTIONS DE SÉCURITÉ

LISEZ TOUTES LES DIRECTIVES AVANT D'UTILISER L'APPAREIL

⚠AVERTISSEMENT Pour votre sécurité, vous devez suivre l'information contenue dans ce manuel afin de réduire les risques d'incendie et d'explosion, de choc électrique, ainsi que pour éviter les dommages matériels, les blessures corporelles, ou un décès.

instructions de Mise À La terre

Vous devez mettre à la terre cet appareil. En cas de panne ou de cassure, la mise à la terre réduit le risque d'électrocution en offrant un chemin de moindre résistance au courant électrique. Cet appareil doit être muni d'un cordon doté d'un conducteur de mise à la terre et d'une fiche avec mise à la terre. Vous devez brancher la fiche dans une prise appropriée qui est bien installée et mise à la terre conformément à tous les codes et les ordonnances locales.

AVERTISSEMENT\_

Un mauvais branchement du conducteur de mise à la terre peut entraîner un risque d'électrocution. Vérifiez auprès d'un électricien qualifié ou d'un technicien de service si vous

n'êtes pas certain que l'appareil est bien mis à la terre.

Ne modifies jamais la fiche fournie avec l'appareil. Si elle ne correspond pas à la prise, faites installer une bonne prise par un électricien qualifié.

Vous devez brancher cet appareil à un système de câblage permanent, en métal, mis à la terre ou vous devez faire courir un conducteur de mise à la terre avec les conducteurs du circuit et le brancher à la broche ou au contact de mise à la terre de l'appareil.

Si votre sécheuse n'est pas bien mise à la terre, cela peut entraîner une électrocution.

précautions de sécurité pour L'installation

⚠️ AVERTISSEMENT : Afin de réduire les risques d'incendie, de choc électrique, ou les blessures corporelles lorsque vous utilisez des électroménagers, vous devez toujours suivre les précautions de base, y compris ce qui suit :

• Faites la mise à la terre de la sécheuse conformément à tous les codes et réglementation adéquats. Suivez les directives d'installation détaillées. Si votre sécheuse n'est pas bien mise à la terre, cela peut entraîner une électrocution.
• Avant de l'utiliser, la sécheuse doit être installée correctement conformément aux directives données dans ce manuel. Si votre sécheuse n'est pas bien mise à la terre, cela peut entraîner une électrocution.
• Installez et entreposez la sécheuse à un endroit où elle ne sera pas exposée à des températures sous le point de congélation ou exposée aux intempéries.
• Toutes les réparations et l'entretien doivent être faits par un service d'entretien autorisé, à moins qu'ils ne soient spécifiquement recommandés dans ce Guide du propriétaire. Tout non-respect de cet avertissement peut entraîner des blessures graves, un incendie, l'électrocution, ou la mort.
• Pour réduire le risque d'électrocution, n'installez jamais la sécheuse dans un espace humide. Tout non-respect de cet avertissement peut entraîner des blessures graves, un incendie, l'électrocution, ou la mort.

• N'installez pas l'appareil à proximité d'un article chauffant, tel qu'un poêle ou un four. Le défaut d'observer cette précaution peut causer une déformation, de la fumée ou un incendie.

• Ne placez pas de chandelle ou cigarettes sur le dessus du produit. Le défaut d'observer cette précaution peut causer une déformation, de la fumée ou un incendie.

• Retirez toute la pellicule protectrice en vinyle du produit. Le défaut d'observer cette précaution peut causer une déformation, de la fumée ou un incendie.
• Reliez à un circuit électrique protégé, correctement dimensionné et à la bonne tension pour éviter toute surcharge électrique. Un mauvais circuit électrique peut fondre, en créant un danger d'électrocution et/ou d'incendie.
• Retirez toutes pièces d'emballage et éliminez tous les matériaux d'expédition correctement. Tout non-respect de ces instructions peut entraîner la mort, une explosion, un incendie, ou des brûlures.
• Pour une installation dans un garage, installez la sécheuse à au moins 46 cm (18 po) au dessus du plancher. Tout non-respect de ces instructions peut entraîner la mort, une explosion, un incendie, ou des brûlures.
• Conservez les matériaux d'emballage hors de la portée des enfants. Les matériaux d'emballage peuvent être dangereux pour les enfants. Ils font courir un risque de suffocation.

IMPORTANTE INSTRUCTIONS DE SÉCURITÉ

LISEZ TOUTES LES DIRECTIVES AVANT D'UTILISER L'APPAREIL

⚠AVERTISSEMENT Pour votre sécurité, vous devez suivre

l'information contenue dans ce manuel afi n de réduire les risques d'incendie et d'explosion, de choc électrique ainsi que pour éviter les dommages matériels, les blessures corporelles, ou un décès.

précautions de sécurité pour L'installation

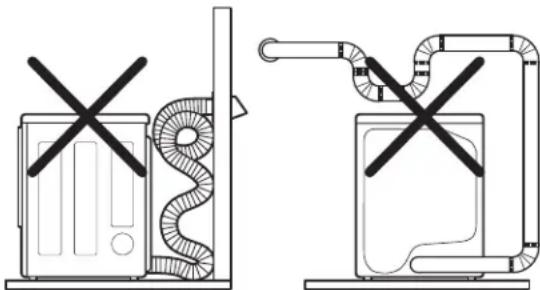

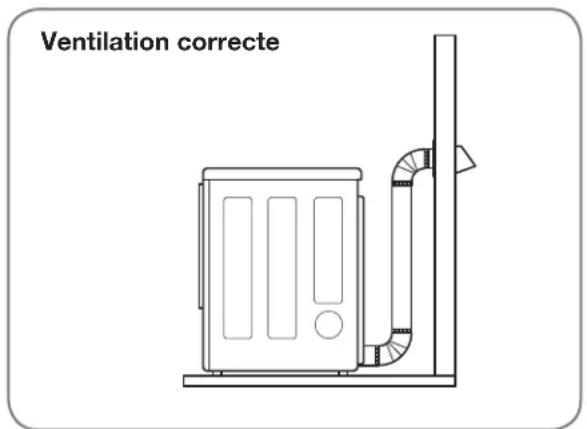

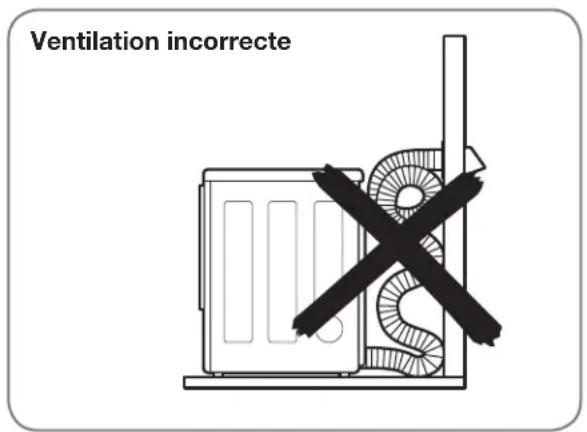

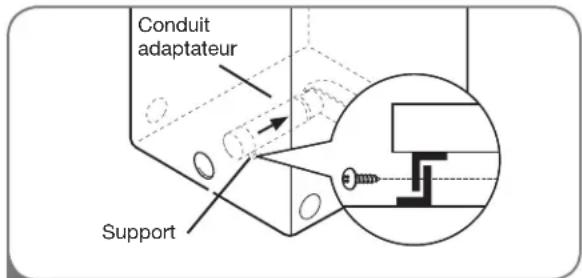

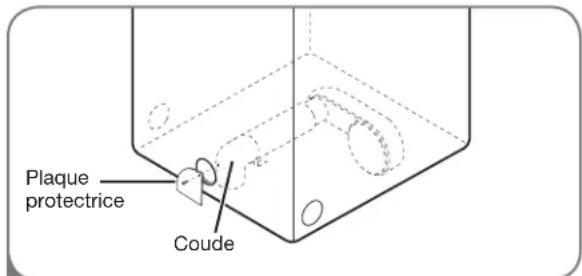

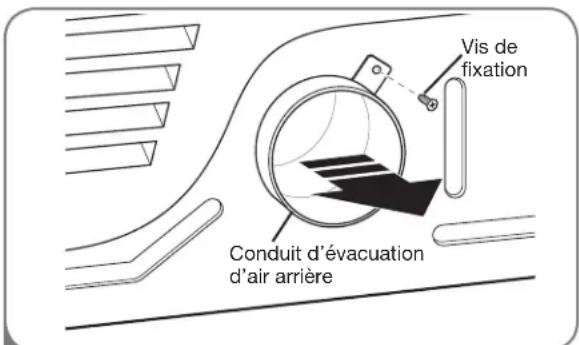

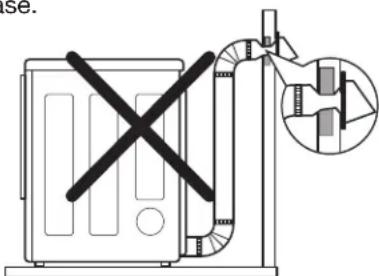

Système d'évacuation d'air/Conduit :

• L'air des sécheuses à gaz DOIT être evacué à l'extérieur. Tout non-respect de ces instructions peut entraîner un incendie ou la mort.
• Il faut évacuer également l'air des sécheuses à l'extérieur pour empêcher toute accumulation de grande quantité d'humidité et de charpie à l'intérieur de la pièce. Une accumulation de charpie dans une partie de la maison peut entraîner un danger d'incendie et de maladie.
• Utilisez uniquement un conduit métallique rigide ou fl exible de 101 mm (4 po) de diamètre à l'intérieur de l'armoire de la sécheuse ou pour l'évacuation de l'air vers l'extérieur. L'utilisation de conduit de plastique ou d'autre de type combustible risque de provoquer un incendie. Un conduit perforé peut provoquer un incendie s'il s'affaisse ou se bloque partiellement en cours d'utilisation ou lors de l'installation.

• Les pièces pour monter le système de conduits ne sont pas fournies avec la sécheuse. Il sera nécessaire d'obtenir les pièces sur place. La sortie extérieure doit être munie d'une grille à registre ou à clapet pour empêcher tout refoulement d'air lorsque la sécheuse ne fonctionne pas. Tout non-respect de ces instructions peut entraîner un incendie ou la mort.

• Le conduit d'évacuation d'air doit mesurer 4 po (10 cm) de diamètres sans obstructions. On doit le maintenir aussi court que possible. Assurez-vous de nettoyer tout vieux conduit avant d'installer votre nouvelle sécheuse. Tout non-respect de ces instructions peut entraîner un incendie ou la mort.

• Des conduits métalliques rigides ou semi-rigides sont recommandés entre le mur et la sécheuse. Lors d'installation spéciale où il est impossible d'effectuer le raccord avec les matériaux recommandés, utilisez un conduit métallique fl exible de transition homologué par les ULC uniquement pour le raccord entre la sécheuse et le mur. L'utilisation de ce type de conduit infl uencera le temps de séchage. Tout non-respect de ces instructions peut entraîner un incendie ou la mort.
• N'utilisez PAS de vis à tôle ou autres types d'attaches qui pénètreraient dans le conduit et pourraient retenir les charpies et réduire ainsi l'effi cacité du système d'évacuation d'air. Fixez et scellez tous les raccords avec du ruban à conduit. Pour de plus amples détails, suivez les instructions d'installation. Tout non-respect de ces instructions peut entraîner un incendie ou la mort.

IMPORTANTE INSTRUCTIONS DE SÉCURITÉ

LISEZ TOUTES LES DIRECTIVES AVANT D'UTILISER L'APPAREIL

⚠AVERTISSEMENT Pour votre sécurité, vous devez suivre l'information contenue dans ce manuel afin de réduire les risques d'incendie et d'explosion, de choc électrique ainsi que pour éviter les dommages matériels, les blessures corporelles, ou un décès.

instructions de sécurité pour La raccordeMent À L'éLectricité

⚠AVERTISSEMENT : Afin de réduire les risques d'incendie, de choc électrique, ou les blessures corporelles lorsque vous utilisez des électroménagers, vous devez toujours suivre les précautions de base, y compris ce qui suit :

- Ne coupez et ne retirez dans aucun cas la broche de mise à la terre du cordon d'alimentation. Branchez le cordon d'alimentation électrique dans une prise bien mise à la terre pour éviter des blessures corporelles ou des dommages à la sécheuse.

- Pour votre sécurité personnelle, cette sécheuse doit être correctement mis à la terre. Tout non-respect de cet avertissement peut entraîner des blessures ou l'électrocution.

- Reportez-vous aux directives d'installation de ce manuel pour la tension et fréquence exigées particulières à votre modèle. Tout non-respect de ces instructions peut entraîner une électrocution et/ou un incendie.

- Cette sécheuse doit être branchée à une prise correctement mise à la terre. Si la sécheuse n'est pas convectement mise à terre, il peut en traîner une électrocution. Faites vérifier la prise murale et le circuit électrique par un électricien qualifié afin d'assurer leur mise à la terre correcte. Tout non-respect de ces instructions peut entraîner une électrocution et/ou un incendie.

- La sécheuse doit toujours être branchée sur une prise électrique distincte qui fournit une tension nominale correspondant à celle inscrite sur la plaque signalétique. Ce branchement permet de fournir le meilleur rendement et permetaussi d'éviter la surcharge du circuit électrique domestique, ce qui pourrait entraîner un risque d'incendie en raison de la surchauffe des fils électriques.

- Ne débranchez jamais la sécheuse en tirant sur le cordon d'alimentation. Tenez toujours fermement la fiche électrique et retirez directement de la prise. Le cordon d'alimentation peut être endommagé, ce qui peut entraîner un danger d'électrocution ou d'incendie.

- Réparez ou remplacez immédiatement tout cordon d'alimentation effiloché ou endommagé de quelque manière que ce soit. N'utilisez pas de cordon d'alimentation qui affiche des traces de fissures ou d'éraflures sur sa longueur ou aux extrémités. Le cordon d'alimentation peut fondre, ce qui peut entraîner un danger d'électrocution ou d'incendie.

- Lors de l'installation ou du déplacement de la sécheuse, attention de ne pas pincer, écraser, ou endommager le cordon d'alimentation. Cela empêchera des blessures corporelles ou des dommages à votre sécheuse, occasionnés par un incendie ou une électrocution.

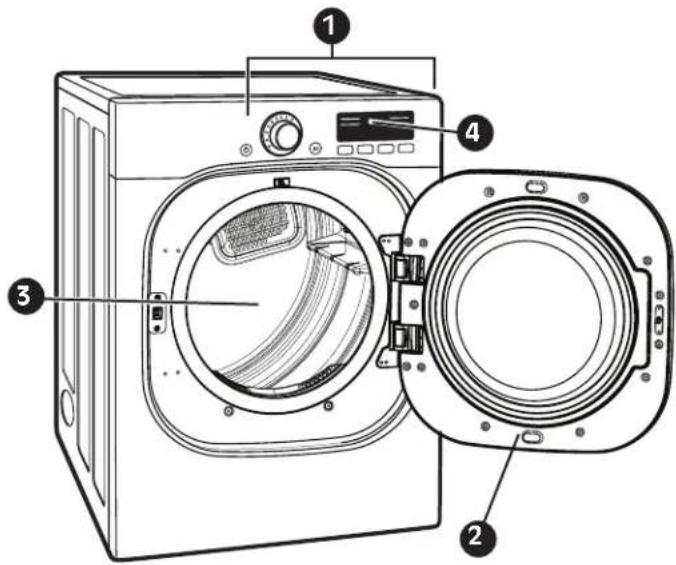

caractéristiQues spéciaLes

1 panneau de coMMande conViViaL

Faites pivoter le bouton sélecteur de cycle au cycle désiré. Ajoutez des options ou ajustez les paramètres de cycles au moyen d'une simple touche.

2 porte réVersibLe À accÈs FaciLe

Une porte à grande ouverture facilite l'accès au chargement et déchargement de l'appareil. Il est possible d'inverser l'ouverture de la porte en fonction de l'emplacement de l'appareil.

3 taMbour d'acier inoXYdabLe À capacité uLtra aVec écLairaGe du taMbour

Le tambour d'acier inoxydable ultra grand offre une durabilité supérieure. Il est doté d'une lumière qui s'allume lorsque la porte de la sécheuse est ouverte et s'éteint avec la fermeture de celle-ci.

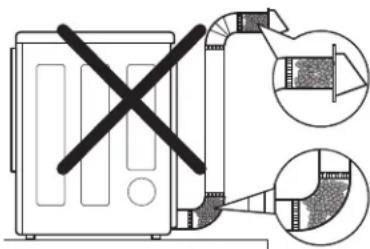

4 sYstÈMe de détection des bLocaGes dans Le conduit d'éVacuation/Le FiLtre FLOW sense MC

Le système de détection des blocages dans le conduit d'évacuation/le filtre FLOW SENSE ^MC détecte et indique les blocages dans le filtre et le conduit d'évacuation qui réduisent le flux d'air dans le conduit de la sécheuse. Ce dispositif vous alerte sur les configurations qui limitent de manière importante l'efficacité du sécheur, réduisant de ce fait des durées de cycle et des coûts de fonctionnement résultant du blocage des dispositifs d'échappement.

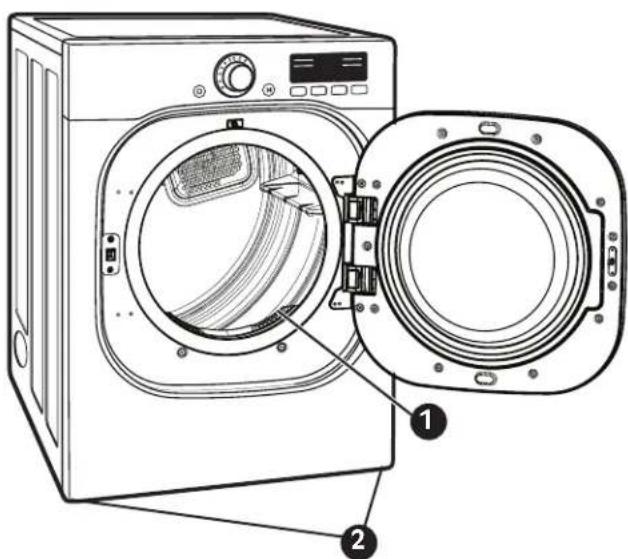

coMposantes et pièces principales

En plus des composantes et caractéristiques spéciales détaillées dans la section Caractéristiques spéciales, ce manuel fait référence à de nombreuses autres composantes importantes.

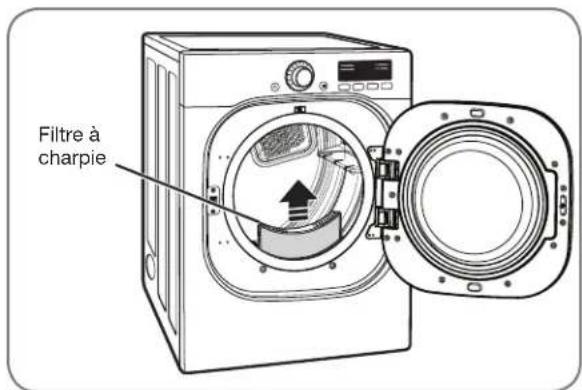

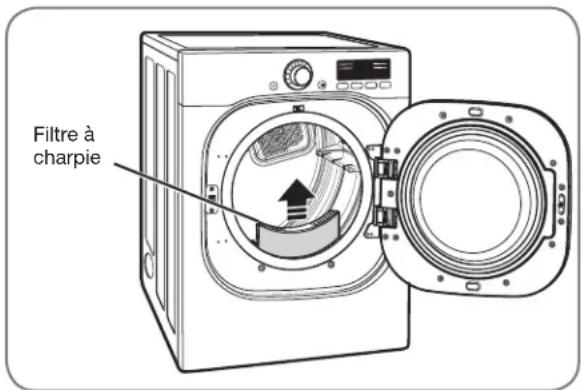

① FiLtre À cHarpie en Façade

Le filtre à fibres monté à l'avant permet un accès facile pour le nettoyage entre les charges.

② pieds de niVeLLeMent

Quatre pieds de nivellement (deux à l'avant et deux à l'arrière) sont réglables pour améliorer la stabilité de la sécheuse sur un plancher inégal.

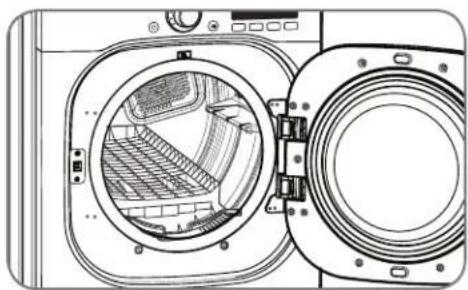

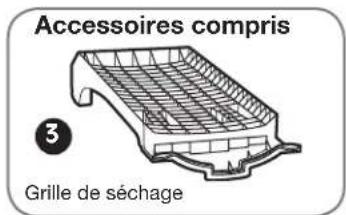

3 GriLLe de sécHaGe

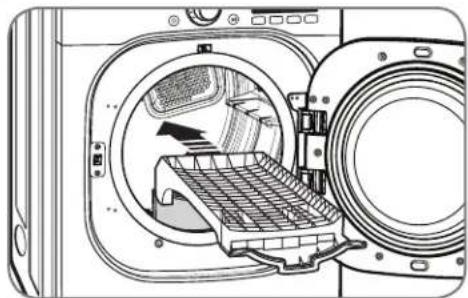

Utilisez la grille de séchage lors de l'utilisation du cycle RACK DRY (séchage sur panier). Il est alors possible de sécher des articles comme des gilets, des articles délicats et des chaussures de tennis à plat.

Emplacement du cordon d'alimentation (modèles à gaz) Porte d'accès au bloc de jonction (modèles électriques) Emplacement du raccord à la canalisation de gaz (modèles à gaz) Sortie du conduit d'évacuation d'air

Dos de la sécheuse

Accessoires compris Grille de séchage

INSTRUCTIONS D'INSTALLATION

IMPORTANT : Lire toutes les directives d'installation dans leur intégralité avant d'installer et d'utiliser votre sécheuse !

Il est important que vous lisiez ce manuel dans son intégralité avant d'installer et d'utiliser votre sécheuse. Vous retrouverez dans les pages qui suivent des directives détaillées pour les raccords électriques et de gaz, ainsi que les exigences en matière d'évacuation de l'air.

CHOISIR LE BON EMPLACEMENT

• Entreposez et installez la sécheuse à un endroit où elle ne sera pas exposée à des températures sous le point de congélation ou exposée aux intempéries.
• Sélectionnez un emplacement avec un plancher solide, à niveau.

• Lors de l'installation de la sécheuse dans un garage, placez-la à au moins 18 po (46 cm) au dessus du plancher.

• Fournissez une mise à la terre électrique appropriée pour que le sécheur soit conforme à tous les codes et ordonnances électriques gouvernementales.

• Pour réduire le risque de choc électrique, n'installez pas la sécheuse dans un endroit humide ou mouillé.
• Si l'installation de l'appareil est prévue dans une maison mobile ou préfabriquée, reportez-vous à la rubrique Exigences particulières pour les maisons mobiles ou préfabriquées.

DÉGAGEMENTS

22.4 po (56.8 mm) 18 po (45.72 cm) 30 po (76.1 cm) 4 po (10 cm) 51 po (129.7mm)

1 po (2.54 cm) 27 po (68.6 cm) 1 po (2.54 cm)

3po (7.6 cm) 48 po² (310 cm²) 24 po² (155 cm²) 3po (7.6 cm) Requis de porte pour l'installation en placard

• La plupart des installations exigent un minimum de 4 po (10 cm) de dégagement derrière la sécheuse pour le conduit d'évacuation.
• Laissez au moins 1 po (2,5 cm) de dégagement sur les côtés et au dos pour réduire la vibration et le niveau sonore.
• Un dégagement supplémentaire est recommandé pour faciliter l'installation et l'entretien.
• Assurez-vous de calculer suffi samment d'espace pour les moulures murales, de portes, ou de plancher qui peuvent augmenter les dégagements requis.
• Laissez au moins 24 po (61 cm) à l'avant de la sécheuse pour l'ouverture de la porte.

Directives supplémentaires pour une installation dans un placard :

• La porte du placard doit permettre une ventilation suffi sante. Reportez-vous au schéma ci-dessus pour les exigences d'ouverture minimale pour la ventilation. Une porte-persienne est également acceptable.
• Assurez-vous qu'il y ait un dégagement d'au moins 18 po (46 cm) au-dessus de la sécheuse.

INSTRUCTIONS D'INSTALLATION

INSTALLATIONS AVEC PIÉDESTAL OU TROUSSE D'EMPILAGE EN OPTION

IMPORTANT : Si vous installez la sécheuse avec le piédestal ou la trousse d'empilage en option, consultez la section Accessoires en option dans ce manuel ou la section des directives relatives à votre piédestal ou à votre trousse d'empilage avant de procéder à l'installation.

Dimensions requises pour installation avec piédestal

30 po (76.1 cm) 4 po (10 cm)

Dimensions requises pour installation avec trousse d'empilage

77½po (196.8 cm) 1po (2.54 cm) 27po (68.6 cm) 1po (2.54 cm)

ACCESSOIRES EN OPTION

Pour ces produits LG et les autres, contactez votre détaillant LG local ou visitez notre site Internet au ca.lge.com.

Piédestal (vendu séparément)

Trousse d'empilage (vendu séparément)

Mise À niVeau de La sécHeuse

▲aVertisseMent

• Portez des gants durant l'installation.
• Le défaut d'observer cet avertissement peut être une cause de blessure.

Pour optimiser le rendement de l'appareil, la sécheuse doit être à niveau. Pour minimiser la vibration, le bruit, et les mouvements indésirables, le plancher doit être une surface solide et à niveau. Il ne devrait pas y avoir plus de 1" de différence de hauteur sur le plancher entre l'avant et l'arrière ou d'un côté à l'autre.

REMARQUE : Ajustez les pieds de nivellement seulement pour répondre aux besoins de mise à niveau de la sécheuse. Les étendre plus qu'il est nécessaire pourrait provoquer des vibrations.

Niveau Pieds de nivellement

1 Placez la sécheuse à l'endroit où elle demeurera. Placez un niveau en travers de la surface de la sécheuse.

- Les quatre pieds de nivellement doivent reposer solidement sur le plancher. Appuyez délicatement sur les coins supérieurs de la sécheuse pour vous assurer qu'elle ne balance pas d'un coin à l'autre.

Si vous installez la sécheuse sur le piédestal en option, vous devez utiliser les pieds de nivellement du piédestal pour mettre la sécheuse au niveau. Rétractez entièrement les pieds de nivellement de la sécheuse.

2 Utilisez une clé à molette pour tourner les pieds de nivellement. Tournez dans le sens horaire pour élever la sécheuse ou dans le sens antihoraire pour l'abaisser. Élevez ou abaissez les pieds jusqu'à ce que la sécheuse soit à niveau d'un côté à l'autre et de l'avant à l'arrière.

Assurez-vous que les 4 pieds de nivellement sont en contact ferme avec le plancher.

INSTRUCTIONS D'INSTALLATION

pour retirer La porte

Ouvrir la porte

1 Ouvrez la porte pour commencer l'inversion. Ouvrir la porte

Vis du plateau support

4 Retirez les vis et sortez le plateau support.

2 Repérez les vis à retirer (6 à gauche, 4 à droite).

Vis de la charnière

5 Soutenez la porte pendant que vous retirez les 4 vis de la charnière. (Ne pas faire tomber la porte.)

Vis d'obturation de la charnière

3 Retirez les quatre vis d'obturation.

Retirer la porte

6 Retirez la porte de la façade avant de la sécheuse.

INSTRUCTIONS D'INSTALLATION

pour instaLLer La porte

Orifice de la charnière

1 Tournez la porte de 180° vers la gauche et insérez la charnière dans l'orifice prévu à cet effet.

Vi d'obturation de la charnière

4 Remettez en place les 4 vis d'obturation sur le côté droit.

Vis de la charnière

2 Soutenez la porte pendant que vous installez les vis de la charnière. (Ne pas faire tomber la porte.)

Ouvrir et fermer la porte

5 Vérifiez que la porte s'ouvre et se ferme correctement.

Vis du plateau support

3 Insérez le plateau support sur le côté droit et fixez les vis.

VENTILATION DE LA SÉCHEUSE

AVERTISSEMENT

• Utiliser un évent en métal robuste.
• Ne pas utiliser de conduit en plastique ou en aluminium.
• Nettoyer les anciens conduits avant l'installation de la sécheuse. Portez des gants durant l'installation.
• Si ces instructions ne sont pas observées cela peut causer un incendie ou la mort.

Votre nouvelle sécheuse est livrée avec une sortie d'air arrière. Il est possible d'en modifier la position pour obtenir une sortie d'air sous l'appareil ou sur le côté (la sortie d'air sur le côté droit n'est pas offerte sur les modèles à gaz).

Une trousse de conversion, pièce no 383EEL9001B, est offerte chez votre détaillant LG. L'ensemble comprend les éléments nécessaires pour modifier l'emplacement du conduit de la sortie d'air.

Vis de fixation Conduit d'évacuation d'air arrière

1 Dévissez la vis de fixation du conduit d'évacuation d'air arrière. Tirez sur le conduit pour le faire sortir.

OPTION 1 : Sortie d'air latérale

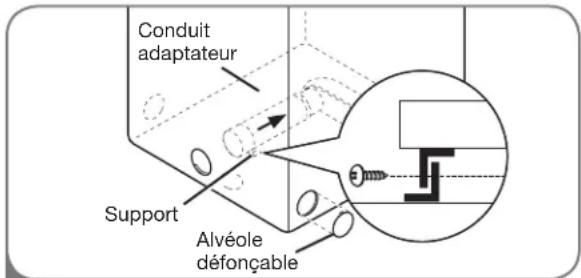

Conduit adaptateur Support Alvéole défonçable

2 Appuyez sur les languettes de l'alvéole défonçable et retirez soigneusement la pièce pour dégager l'ouverture voulue (la sortie d'air sur le côté droit n'est pas offerte sur les modèles à gaz). Insérez le conduit adaptateur dans le boîtier de ventilateur et fixez-le à la base de la sécheuse comme indiqué.

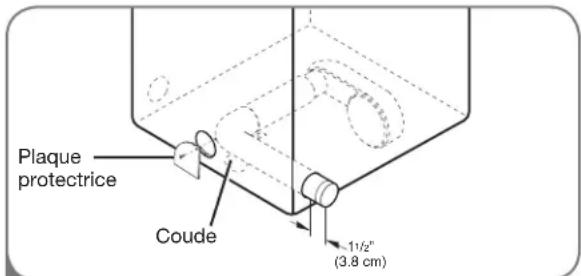

Plaque protectrice Coude 1½" (3.8 cm)

3 Préassemblez un coude de 4 po (10 cm) de diamètre à la prochaine section de conduit de 4 po (10 cm) et fixez solidement tous les raccords avec du ruban à conduit. Assurez-vous que l'extrémité mâle du coude fait face à L'OPPOSE de la sécheuse. Insérez l'ensemble coude/conduit dans l'ouverture latérale et enfoncez-le dans le conduit adaptateur. Fixez solidement en position avec du ruban à conduit. Assurez-vous que l'extrémité mâle du conduit dépasse d'environ 1½ po (3,8 cm) pour le raccorder au système de conduits.
Fixez la plaque protectrice au dos de la sécheuse avec la vis fournie.

OPTION 2 : Sortie d'air inférieure

Conduit adaptateur Support

2 Insérez le conduit adaptateur dans le boîtier de ventilateur et fixez-le à la base de la sécheuse comme indiqué.

Plaque protectrice Coude

3 Insérez le coude de 4 po (10 cm) de diamètre dans l'ouverture arrière et enfoncez-le dans le conduit adaptateur. Assurez-vous que l'extrémité mâle du coude soit face au bas par le trou au fond de la sécheuse. Fixez solidement en position avec du ruban à conduit. Fixez la plaque protectrice au dos de la sécheuse avec la vis fournie.

VENTILATION DE LA SÉCHEUSE (suite)

⚠AVERTISSEMENT

Afin de réduire les risques d'incendie, de choc électrique,

ou les blessures corporelles lorsque vous utilisez des électroménagers, vous devez toujours suivre les précautions de base, y compris ce qui suit :

• N'écrasez pas et ne laissez pas le système de conduits s'affaisser. Tout non-respect de ces instructions peut entraîner un incendie ou la mort.
• Ne laissez pas le système de conduits reposer contre ou toucher des objets tranchants. Tout non-respect de ces instructions peut entraîner un incendie ou la mort.
• Dans le cas d'un raccord à un système de conduits existant, assurez-vous qu'il convient à cet effet et qu'il est propre avant d'installer la sécheuse. Tout non-respect de ces instructions peut entraîner un incendie ou la mort.
• Le système d'évacuation d'air doit être conforme aux codes du bâtiment locaux en vigueur. Tout non-respect de ces instructions peut entraîner un incendie ou la mort.
• L'air des sécheuses à gaz DOIT être evacué à l'extérieur. Tout non-respect de ces instructions peut entraîner un incendie ou la mort.
• Utilisez uniquement des conduits métalliques rigides ou fl exibles de 4 po (10 cm) de diamètre à l'intérieur de l'armoire de la sécheuse et pour la ventilation extérieure. Tout non-respect de ces instructions peut entraîner un incendie ou la mort.
• Pour réduire le risque d'incendie, de combustion, ou d'accumulation de gaz combustibles, N'acheminez PAS le conduit d'évacuation d'air de la sécheuse dans un endroit clos sans ventilation comme un grenier, un mur, un plafond, une galerie technique, une cheminée, un conduit d'évacuation de la combustion de gaz ou un espace dissimulé d'un édifi ce. Tout non-respect de ces instructions peut entraîner un incendie ou la mort.
• Pour réduire le risque d'incendie, N'évacuez PAS l'air de la sécheuse par un conduit de plastique ou en aluminium mince. Tout non-respect de ces instructions peut entraîner un incendie ou la mort.

- Le conduit d'évacuation d'air doit mesurer 4 po (10 cm) de diamètres sans obstructions. On doit le maintenir aussi court que possible. Assurez-vous de nettoyer tout vieux conduit avant d'installer votre nouvelle sécheuse. Tout non-respect de ces instructions peut entraîner un incendie ou la mort.

- Des conduits métalliques rigides ou semi-rigides sont recommandés entre le mur et la sécheuse. Lors d'installation spéciale où il est impossible d'effectuer le raccord avec les matériaux recommandés, utilisez un conduit métallique fl exible de transition homologué par les ULC uniquement pour le raccord entre la sécheuse et le mur. L'utilisation de ce type de conduit infl uencera le temps de séchage. Tout non-respect de ces instructions peut entraîner un incendie ou la mort.

- N'utilisez PAS de vis à tôle ou autres types d'attaches qui pénètreraient dans le conduit et pourraient retenir les charpies et réduire ainsi l'effi cacité du système d'évacuation d'air. Fixez et scellez tous les raccords avec du ruban à conduit. Tout non-respect de ces instructions peut entraîner un incendie ou la mort.

- Pour optimiser les résultats de fonctionnement de l'appareil, observez les restrictions de longueur de conduit décrites dans le tableau en page 55. Tout non-respect de ces instructions peut entraîner un incendie ou la mort.

- Les pièces pour monter le système de conduits ne sont pas fournies avec la sécheuse. Il sera nécessaire d'obtenir les pièces sur place. La sortie extérieure doit être munie d'une grille à registre ou à clapet pour empêcher tout refoulement d'air lorsque la sécheuse ne fonctionne pas. Tout non-respect de ces instructions peut entraîner un incendie ou la mort.

VENTILATION DE LA SÉCHEUSE (suite)

Système d'évacuation d'air

Longueur max. de Type de sortie Nombre de 4 po (10 cm) de diamètre 4 po (10 cm) de diamètre murale externe coudes de 90^ conduit métallique rigide conduit métallique flexible
Recommandé [YYYYT]	0	65 pi (19,8 m)	45 pi (13,7 m)
		1	55 pi (16,8 m)
		2	47 pi (13,7 m)
	3	36 pi (11,0 m)	25 pi (7,6 m)
	4	28 pi (8,5 m) 20 pi (6,1 m)
Utilisez seulement pour les trajets courts	0	55 pi (16,8 m)	35 pi (10,7 m)
		1	47 pi (13,7 m)
		2	41 pi (12,5 m)
	3	30 pi (9,1 m) 17 pi (5,2 m)
	4	22 pi (6,7 m) 15 pi (4,5 m)

REMARQUE : Déduisez 6 pi (1,8 m) pour chaque coude supplémentaire. Il n'est pas recommandé d'utiliser plus de quatre coudes de 90°.

Acheminement et raccord du système d'évacuation d'air

Suivez les lignes directrices ci-dessous pour optimiser le rendement de l'appareil et réduire l'accumulation de charpies et de condensation dans les conduits.

REMARQUE : Les conduits et raccords NE sont PAS compris, achetez-les séparément.

• Utilisez des conduits métalliques rigides ou semi-rigides de 4 po (10 cm) de diamètre.
• On doit maintenir le conduit d'évacuation d'air aussi court que possible.
• Autant que possible, limitez le nombre de coudes.
• L'extrémité mâle de chaque section du système de conduits doit pointer à l'opposé de la sécheuse.
• Utilisez du ruban à conduit sur tous les raccords.
• Isolez les conduits qui passent dans des aires non chauffées pour réduire la condensation et l'accumulation de charpies sur les surfaces des conduits.

IMPORTANT : Toute intervention du service après-vente ou défaillance du sécheur qui résulterait d'un non respect des instructions de ce manuel, ou si les dispositifs d'échappement sont restreints, ne seraient pas couvertes par la garantie du sécheur puisque ceux-ci ne constituent pas un défaut de fabrication.

Ventilation correcte

Ventilation incorrecte

RACCORDEMENT DES SÉCHEUSES À GAZ

⚠AVERTISSEMENT

Afin de réduire les risques d'incendie, de choc électrique,

ou les blessures corporelles lorsque vous utilisez des électroménagers, vous devez toujours suivre les précautions de base, y compris ce qui suit :

• Alimentation en gaz requis :
  La sécheuse est expédiée de l'usine prête pour l'utilisation de gaz naturel. Elle peut être convertie pour une utilisation avec du gaz de PL (propane liquide). La pression du gaz ne doit pas dépasser 13 po (33 cm) de colonne d'eau.
• Un technicien de service qualifi é ou du fournisseur de gaz doit raccorder la sécheuse à l'alimentation de gaz. Tout non-respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.
• Isolez la sécheuse du système d'alimentation en gaz en fermant à la main la propre soupape de fermeture de l'appareil lors de tout essai de pression de l'alimentation en gaz. Tout non-respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.
• Conduit d'alimentation requis : La salle de lavage doit être munie d'un tuyau d'alimentation en gaz naturel rigide vers la sécheuse. Aux États-Unis, une soupape de fermeture manuelle distincte DOIT être installée à au moins 6 pi (1,8 m) de la sécheuse en conformité à la norme ANSI Z223.1 du code national des gaz combustibles ou la norme CSA B149.1 du code canadien pour l'installation de gaz. Veillez à installer un bouchon de canalisation NPT de 1/8 po (3,1 mm). Tout non-respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.

• Dans le cas de l'utilisation d'un tuyau rigide, le raccord doit être de 1/2 po (12,7 mm) IPS. Si les codes et règlements locaux l'autorisent et que le fournisseur de gaz l'accepte, utilisez une tubulure de 3/8 po (9,5 mm) homologuée lorsque les distances sont de moins de 20 pi (6,1 m). Un tubulure de plus grand diamètre devrait être utilisée pour des longueurs dépassant le 20 pi (6,1 m). Tout non-respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.

• Raccordez la sécheuse au type de gaz indiqué sur la plaque signalétique. Tout non-respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.

• Pour éviter toute contamination de la soupape de fermeture de l'alimentation en gaz, purgez le tuyau d'alimentation de tout air et sédiments avant de le raccorder à la sécheuse. Avant de serrer les raccords entre l'alimentation en gaz et la sécheuse, purgez l'air restant jusqu'à ce que vous déceliez une odeur de gaz. Tout non-respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.
• N'utilisez PAS de fl amme nue pour rechercher toute trace de fuites. Utilisez un liquide de détection de fuites à l'épreuve de la corrosion. Tout non-respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.
• Utilisez uniquement un nouveau tuyau d'alimentation en gaz homologué AGA ou CSA avec des raccords en acier inoxydable. Tout non-respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.
• Serrez solidement tous les raccords de gaz. Tout non-respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.
• Enroulez du ruban de Tefl on ^ ou appliquez de la pâte pour joints insoluble dans du gaz de pétrole liquéfi é (PL) sur tous les fi letages. Ne pas employer la combinaison tuyau-joint sur tout autre type de raccord ou de joint, tels que les garnitures de fusée sur les lignes fl exibles de connecteur de gaz. Tout non-respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.
• N'essayez PAS de démonter la sécheuse. En effet, tout démontage exige l'attention et les outils d'un technicien de service ou d'une entreprise qualifi é(e) et autorisé(e). Tout non-respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.

Tension et fréquences exigés uniquement pour les modèles à gaz

⚠AVERTISSEMENT

Afin de réduire les risques d'incendie, de choc électrique

ou les blessures corporelles lorsque vous utilisez des électroménagers, vous devez toujours suivre les précautions de base, y compris ce qui suit :

• Ne coupez et ne retirez dans aucun cas la troisième broche de mise à la terre du cordon d'alimentation. Tout non-respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.
• Pour votre sécurité personnelle, cette sécheuse doit être correctement mis à la terre. Tout non-respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.

• Cette sécheuse est muni d'un cordon d'alimentation doté d'une fi che à prise de terre à trois broches qui se branche sur une prise triphasée murale standard correspondante afi n de minimiser le risque de choc électrique. Tout non-respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.

• Cette sécheuse doit être branchée dans une prise mise à la terre de 120 volts en c.a. à 60 Hz protégée par un fusible ou un disjoncteur de 15 ampères. Un circuit de branche seulement pour cette sécheuse est recommandé. Tout non-respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.

• Si vous avez une prise murale standard à deux fi ches, il est de votre responsabilité et obligation de la faire remplacer par une prise murale triphasée. Tout non-respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.

RACCORDEMENT DES SÉCHEUSES À GAZ (suite)

⚠AVERTISSEMENT

Afin de réduire les risques d'incendie, de choc électrique,

ou les blessures corporelles lorsque vous utilisez des électroménagers, vous devez toujours suivre les précautions de base, y compris ce qui suit :

• L'installation et l'entretien doivent être effectués par un installateur qualifié, une agence de service, ou le fournisseur de gaz. Tout non-respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.
• Utilisez uniquement un tuyau flexible neuf en acier inoxydable et un nouveau raccord homologué par la AGA américaine. Tout non-respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.
• Installez une soupape de fermeture de l'alimentation en gaz à moins de 6 pi (1,8 m) de la sécheuse. Tout non-respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.
• Assurez-vous que la sécheuse soit dotée de la buse de brûleur correcte pour le type de gaz qui sera utilisé (gaz naturel ou gaz de pétrole liquéfiés). La sécheuse est livrée prête pour une

utilisation avec du gaz naturel. Tout non-respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.

• Le cas échéant, l'installation de la bonne buse (commandez la pièce no 4948EL4002B pour la trousse de conversion de buse PL) doit être effectuée par un technicien qualifié et la modification annotée sur la sécheuse. Tout non-respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.
• Tous les raccords doivent être en conformité avec tous les codes et règlements locaux applicables. Tout non-respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.
• L'air des sécheuses à gaz DOIT être evacué à l'extérieur. Tout non-respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.

Raccordement de l'alimentation en gaz

1 Assurez-vous que l'alimentation en gaz vers la salle de lavage soit bien COUPÉE. Confirmez que le type de gaz acheminé vers votre salle de lavage soit adéquat pour la sécheuse. L'appareil est prêt à fonctionner au gaz naturel avec un raccord NPT de 3/8 po (9,5 mm).
2 Retirez le capuchon d'expédition du raccord de gaz au dos de la sécheuse. Soyez prudent et n'endommagez pas le filetage du raccord de gaz lors du retrait du capuchon.
3 Raccordez la sécheuse au système d'alimentation en gaz de la salle de lavage avec un nouveau tuyau flexible en acier inoxydable avec raccord NPT de 3/8 po (9,5 mm) de diamètre.
4 Serrez solidement tous les raccords entre la sécheuse et le système d'alimentation en gaz de la salle de lavage. Ouvrez l'alimentation en gaz de la salle et vérifiez tous les raccords de la tuyauterie (autant internes qu'externes) pour toute trace de fuite de gaz avec un liquide de détection de fuites à l'épreuve de la corrosion.

Branchement électrique

Branchez la sécheuse dans une prise triphasée de 120 volts de c.a. à 60 Hz.

Raccord à gaz NPT 3/8 po (9,5 mm) Tuyau flexible en acier inoxydable homologué AGA/CSA Bouchon de canalisation NPT 1/8 po (3,1 mm) Soupape de fermeture de l'alimentation en gaz

Installations en haute altitude

Le BTU nominal de cette sécheuse est homologué par l'AGA américaine pour une altitude sous les 10 000 pieds (3 048 mètres).

Dans le cas d'une installation de votre sécheuse à gaz à une altitude de plus de 10 000 pi (3 048 m), l'appareil doit être « dégonflé » (réduction) par un technicien qualifié ou le fournisseur de gaz.

RACCORDEMENT DES SÉCHEUSES ÉLECTRIQUES

⚠AVERTISSEMENT :

Pour aider à empêcher des incendies, des électrocutions, des blessures graves, ou des décès, le câblage et la mise à la terre doivent se conformer à l'édition la plus récente du National Electrical Code, ANSI/NFPA 70 et à tous les règlements locaux en vigueur. Veuillez faire vérifier par un technicien qualifié que votre maison a une alimentation électrique suffisamment puissante pour faire fonctionner une sécheuse.

Tension et fréquences exigés uniquement pour les modèles électriques

⚠AVERTISSEMENT

■ Afin de réduire les risques d'incendie, de choc électrique, ou les blessures corporelles lorsque vous utilisez des électroménagers, vous devez toujours suivre les précautions de base, y compris ce qui suit :

• Cette sécheuse doit être reliée à un réseau de fi lerie métallique permanent mis à la terre ou un conducteur de terre pour appareil doit passer avec les conducteurs du circuit et être relié à la borne ou au fi I de terre sur la sécheuse. Tout non-respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.
• La sécheuse comporte son propre bloc de jonction qui doit être relié à un circuit monophasé distinct de 240 volts à 60 Hz muni d'un fusible de 30 ampères (le circuit doit comporter des fusibles des deux côtés du fi I). L'ALIMENTATION ÉLECTRIQUE DEVRAIT ÊTRE À LA TENSION NOMINALE MAXIMALE INDIQUÉE SUR LA PLAQUE SIGNALÉTIQUE DE LA SÉCHEUSE. NE LA RELIEZ PAS À UN CIRCUIT DE 110, 115, OU 120 VOLTS. Des éléments chauffants sont offerts, pour une installation sur le terrain, dans les cas où la sécheuse sera alimentée par un réseau électrique de tension différente de celle indiquée sur la plaque signalétique. Tout non-respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.
• Si le circuit de dérivation vers la sécheuse est de 15 pi (4,5 m) ou moins de longueur, utilisez un fi l no 10 AWG (uniquement en cuivre) homologué par les ULC (Laboratoires

des assureurs du Canada) ou conformes aux exigences des codes locaux. Si la longueur est de plus de 15 pi (4,50 m), utilisez un fi I no 8 AWG (uniquement en cuivre) homologué par les ULC (Laboratoires des assureurs du Canada) ou conformes aux exigences des codes locaux. Laissez suffi samment de jeu pour permettre de déplacer la sécheuse au besoin. Tout non-respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.

• La queue de cochon pour la connexion du cordon d'alimentation entre le réceptacle mural et le bloc de jonction de la sécheuse N'EST PAS fournie avec l'appareil. Le type de queue de cochon et le calibre du fi I doivent être conformes aux codes locaux et avec les directives des pages suivantes. Tout non-respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.
• Une connexion à 4 fi ls est exigée pour toutes installations dans les maisons mobiles ou préfabriquées de même que pour toutes nouvelles constructions après le 1er janvier 1996. De plus, une connexion à 4 fi ls doit être utilisée dans les régions où les codes locaux interdisent la mise à la terre par un fi l neutre. Tout non-respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.

Exigences électriques particulières pour les maisons mobiles ou préfabriquées

⚠ AVERTISSEMENT

Afin de réduire les risques d'incendie, de choc électrique, ou les blessures corporelles lorsque vous utilisez des électroménagers, vous devez toujours suivre les précautions de base, y compris ce qui suit :

- Toute installation dans une maison mobile ou préfabriquée doit être conforme au chapitre 24 de la CFR, paragraphes 32-80 des normes américaines en matières de sécurité et de constructions de maison préfabriquée ou à la norme canadienne CAN/CSA0Z240 MH ainsi qu'aux codes et règlements locaux.

- Une connexion à 4 fi Is est exigée pour toutes installations dans les maisons mobiles ou préfabriquées de même que pour toutes nouvelles constructions après le 1er janvier 1996. Tout non-respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.

EXIGENCES PARTICULIÈRES POUR LES MAISONS MOBILES OU PRÉFABRIQUÉES

Toute installation dans une maison mobile ou préfabriquée doit être conforme au chapitre 24 de la CFR, paragraphes 32-80 des normes américaines en matières de sécurité et de constructions de maison préfabriquée ou à la norme canadienne CAN/CSA0Z240 MH ainsi qu'aux codes et règlements locaux. En cas de doutes relatifs à la conformité de l'installation par rapport à ces normes, communiquez avec un professionnel en service et installation pour du soutien technique.

• Une sécheuse à gaz doit être définitivement fixée au plancher.
• La connexion électrique pour une sécheuse électrique doit comporter une connexion à 4 fils. Pour des renseignements plus détaillés en matière de connexions électriques, consultez la rubrique Raccordement des sécheuses électriques.
• Pour réduire le risque de combustion et d'incendie, la sécheuse doit être ventilée vers l'extérieur.
• NE ventilez PAS de sécheuse sous une maison mobile ou préfabriquée.
• Utilisez le panneau arrière, latéraux, ou inférieur pour ventiler une sécheuse électrique vers l'extérieur.
• Utilisez le panneau arrière, latéral gauche ou inférieur pour ventiler une sécheuse à gaz vers l'extérieur. Il est impossible de ventiler une

sécheuse à gaz vers l'extérieur par le panneau latéral droit en fonction de la présence du module du brûleur.

• Le conduit d'évacuation d'air de la sécheuse doit être solidement fixé à la structure de la maison mobile ou préfabriquée. Il doit être fabriqué d'une matière qui résistera aux flammes et à la combustion. Il est recommandé d'installer un conduit métallique rigide ou flexible.
• NE reliez PAS le conduit d'évacuation d'air à tout autre conduit, système de ventilation, cheminée, ou autre conduit d'évacuation d'air.
• Assurez-vous que la sécheuse dispose d'un accès adéquat à de l'air frais pour garantir un bon fonctionnement. L'ouverture pour l'apport d'air frais extérieur doit être d'au moins 25 po ^2 (163 cm ^2 ).
• Il est important de maintenir un dégagement d'au moins 2 po (5 cm) de matières combustibles autour du conduit d'évacuation d'air lors de la ventilation de la sécheuse vers l'extérieur. De plus, la sécheuse doit comporter un dégagement de 1 po (2,5 cm) sur les côtés et au dos de la sécheuse.
• Souvenez-vous que les éléments du système de ventilation ne sont pas fournis avec la sécheuse. Veillez vous procurer les pièces nécessaires pour une installation adéquate.

VÉRIFICATION FINALE DE L'INSTALLATION

Une fois l'installation complète de la sécheuse dans sa position définitive, exécutez les essais suivants et l'évaluation de l'état du conduit d'évacuation sur la page suivant pour confirmer le fonctionnement correct de l'appareil.

Essai du module de chauffage de la sécheuse

MODÈLES À GAZ

Fermez la porte de la sécheuse, appuyez sur le bouton de ON/OFF (mise en marche/arrêt) pour démarrer l'appareil réglé à un cycle de séchage à la chaleur. Au démarrage de la sécheuse, le dispositif d'allumage devrait enflammer le brûleur principal.

REMARQUE : Si de l'air est encore présent dans le tuyau d'alimentation en gaz, il est possible que l'allumeur s'éteigne avant que le brûleur principale ne s'enflamme. Dans ce cas, le dispositif d'allumage effectuera une seconde tentative après deux minutes.

MODÈLES ÉLECTRIQUES

Fermez la porte de la sécheuse, appuyez sur le bouton de ON/OFF (mise en marche/arrêt) pour démarrer l'appareil réglé à un cycle de séchage à la chaleur. L'air évacué devrait être chaud après un fonctionnement de 3 minutes.

Vérification du débit d'air

Un fonctionnement effectif de la sécheuse exige un débit d'air adéquat. On peut mesurer l'efficacité du débit d'air en évaluant la pression statique à l'aide d'un manomètre. Placer un manomètre sur le conduit d'évacuation d'air à environ 2 pi (60,9 cm) de la sécheuse. La pression statique dans le conduit d'évacuation d'air ne devrait pas excéder les 0,6 po (1,5 cm) de colonne d'eau. Vérifiez le fonctionnement de la sécheuse sans charge.

Vérification du niveau

Une fois la sécheuse installée dans sa position définitive, revérifiez la mise à niveau de la sécheuse. Assurez-vous que la sécheuse soit à niveau de l'avant vers l'arrière et d'un côté à l'autre et que les quatre pieds de nivellement sont fermement posés sur le plancher.

éValuation de L'état du conduit d'éVacuation

Votre sécheuse est équipée du FLOW SENSE ^MC , un système innovateur qui détecte automatiquement les blocages dans le conduit d'évacuation de la sécheuse. Le fait d'empêcher l'accumulation de charpie et les blocages permet aux vêtements de sécher plus rapidement et réduit la consommation d'énergie.

REMARQUE : Ce test devrait être réalisé lors de l'installation de la sécheuse pour vous indiquer l'existence d'un problème quelconque au niveau du conduit d'évacuation de votre logement. Toutefois, puisque le test fournit des indications plus fi dèles sur l'état du conduit d'évacuation lorsqu'il est réalisé dans des conditions normales d'utilisation que lors du test d'installation, il se peut que le nombre de barres affi chées au cours des deux tests diffère.

Pour mettre en marche le cycle de test du conduit d'évacuation :

REMARQUE : Cet essai utilise la source de chaleur pour mesurer l'état du passage. Si la source de chaleur ne fonctionne pas, le sécheur fera apparaître un conduit bloqué.

Appuyez simultanément sur les touches DAMP DRY BEEP et TEMP. CONTROL et maintenez-les enfoncées. Tout en maintenant ces touches enfoncées, appuyez sur MARCHE/ ÉTEINT (POWER ON/OFF).

Le sigle InS apparaîtra sur l'affi cheur des numéros pour indiquer que la sécheuse est en mode d'évaluation du conduit d'évacuation.

Appuyer sur START/PAUSE (marche/pause). La sécheuse se mettra en marche pendant environ deux minutes afi n d'évaluer les blocages diminuant le fl ux d'air.

FLOW SENSE

Si le voyant FLOW SENSE est, cela signifie que le conduit d'évacuation est complètement bloqué qu'il doit être débloqué immédiatement.

IMPORTANT : Ne PAS interrompre le cycle de test !

Circulation d'air correcte

Circulation d'air bloquée

FLOW SENSE

Éviter les longs tuyaux ou les tuyaux comportant plusieurs coudes.

Vérifier l'existence de blocages et d'accumulation de charpie.

S'assurer que le conduit d'évacuation n'est pas écrasé.

Voici les instructions de mise en marche et d'utilisation de votre nouvelle sécheuse. Veuillez consulter des sections particulières de ce manuel pour de plus amples informations. Avertissement important : Pour réduire le risque d'incendie, d'électrocution, ou de blessure, lisez tout le manuel, y compris les Instructions importantes de sécurité, avant de faire fonctionner cette sécheuse.

TRIAGE DES BRASSÉES

Étiquettes d'entretien des tissus

La plupart des vêtements possèdent des étiquettes d'entretien des tissus qui affichent les directives pour un soin approprié.

Grouper les articles similaires

Pour de meilleurs résultats, triez les vêtements pour en faire des brassées qui peuvent être séchés au même cycle de séchage.

Différents tissus exigent des soins particuliers et certains d'entre eux sèchent plus rapidement que d'autres.

Étiquettes d'entretien des tissus

Séchage par culbutage Sec Normal Pressage permanent/ inforissable

Cycle doux/délicat

Ne pas sécher par culbutage

Ne pas sécher (action mentionnée conjointement avec « ne pas laver »)

Réglage de la chaleur

Élevée

Moyenne

Faible

Sans chaleur/séchage à l'air

CHARGEMENT DE LA SÉCHEUSE

AVERTISSEMENT

Afin de réduire les risques d'incendie, de choc électrique,

ou les blessures corporelles lorsque vous utilisez des électroménagers, vous devez toujours suivre les précautions de base, y compris ce qui suit :

• Vérifiez toutes les poches pour vous assurer qu'elles sont vides. Des articles comme des trombones, des stylos, de la monnaie, et des clés peuvent endommager votre sécheuse et vos vêtements. Des objets inflammables comme des briquets ou des allumettes risqueraient de s'enflammer et de provoquer un incendie. Tout non-respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.
• Ne séchez jamais des vêtements qui ont été exposés à de l'huile, de l'essence, ou d'autres substances inflammables. Le lavage des vêtements n'enlèvera pas complètement

les résidus d'huile. Tout non-respect de cet avertissement peut entraîner des blessures graves, un incendie, l'électrocution, ou la mort.

• Combinez les articles grands et petits dans une brassée.
• Les vêtements mouillés prendront de l'expansion au séchage. Ne surchargez pas la sécheuse. Les vêtements ont besoin d'espace pour culbuter et sécher correctement.
• Fermez les fermetures-éclair, les crochets, et les cordons pour les empêcher de s'accrocher ou de s'emmêler aux autres vêtements.

VÉRIFICATION DU FILTRE À CHARPIE AVANT TOUT LA BRASSÉE

Assurez-vous que le filtre à charpie est toujours propre avant de sécher une nouvelle brassée. En effet, un filtre obstrué par de la charpie augmentera le temps de séchage.

Pour le nettoyer, tirez droit vers le haut sur le filtre et faites une boule de charpie avec vos doigts. Ne rincez pas ni lavez le filtre pour retirer la charpie. Poussez fermement sur le filtre à charpie pour le remettre en place. Voyez la section "Nettoyage et entretien" pour plus des détaillles.

Assurez-vous que le filtre à charpie soit toujours correctement installé avant de démarrer la sécheuse. Un fonctionnement de la sécheuse avec un filtre lâche ou manquant risquerait d'endommager la sécheuse et les articles dans la sécheuse.

Filtre à charpie

caractéristiQues du panneau de coMMande

Voici les instructions de mise en marche et d'utilisation de votre sécheuse. Veuillez consulter des sections particulières de ce manuel pour de plus amples informations. Avertissement important : Pour réduire le risque d'incendie, d'électrocution, ou de blessure, lisez tout le manuel, y compris les Instructions importantes de sécurité, avant de faire fonctionner cette sécheuse.

*SENSOR DRY PERM. PRESS NORMAL COTTON/TOWELS HEAVY DUTY DELICATES ULTRA DELICATE *MANUAL DRY SPEED DRY FRESHEN UP AIR DRY 1 2 3 6 4

Press & Hold Step 1

Extra Functions PACK DRY CHILD LOCK CUSTOM FLOW AMERICAN TIPOL 68:88 MORE TIME WHOLE CANE LESS TIME DAMP DRY BEEP VERY DRY MORE DRY NORMAL LESS DRY DAMP DRY HIGH MID HIGH MEDIUM LOW ULTRA LOW 50mm 50 40 30 20 HIGH LOW OFF 7 DRY LEVEL TEMP CONTROL TIME DRY BEEPER

1 bouton de Mise en MarcHe/éteint (on/off) Appuyez pour mettre en MARCHE (ON) la secheuse. Appuyez de nouveau pour ÉTEINT (OFF) la secheuse.

REMARQUE : Appuyer sur le bouton de MARCHE/ÉTEINT (ON/OFF) durant un cycle annulera ce cycle et tous les autres réglages de brassee seront perdus.

2 bouton séLecteur de cYcLe

Tournez ce bouton pour selectionner le cycle desire. Une fois le cycle desire selectionne, les prereglages standard s'afficheront a l'afficheur. Pour les cycles SÉCHAGE MANUEL (MANUAL DRY), ces paramètres peuvent être regles à l'aide des boutons de réglage du cycle avant de demarrer le cycle.

3 bouton de Mise en MarcHe/pause (start/pause)

Appuyez sur ce bouton pour DÉMARRER (START) le cycle selectionne. Si la secheuse est en fonction, utilisez ce bouton pour faire une PAUSE dans le cycle sans perdre les paramètres actuels. REMARQUE : Si vous n'appuyez pas de nouveau sur le bouton de pour poursuivre le cycle de séchage en moins de 4 minutes, la sécheuse se mettra automatiquement hors tension.

4 boutons More tiMe/Less tiMe (augmentation/réduction du temps)

Utilisez ces boutons lors des cycles MANUAL DRY (réglage manuel) et TIME DRY (temps de séchage) pour régler le temps de séchage. Appuyez sur le bouton MORE TIME (augmentation du temps) pour augmenter d'une minute le temps de séchage du cycle manuel et sur le bouton LESS TIME (réduction du temps), pour réduire le cycle par une minute.

5 boutons de réGLaGe du cYcLe

Utilisez ces boutons pour sélectionner les paramètres de cycle désirées pour le cycle que vous avez choisi. Les paramètres actuels sont illustrés à l'afficheur. Appuyez sur le bouton correspondant à cette option pour voir et sélectionner d'autres réglages.

6 aFFicHeur de teMps et d'état

L'affi cheur illustre les réglages, le temps restant estimé, les options et les messages d'état de votre sécheuse.

7 boutons d'options

Les boutons d'options vous permettent de sélectionner des options de cycle supplémentaires. Certains boutons vous permettent également d'actionner des fonctions spéciales en appuyant et en maintenant enfoncé le bouton pendant 3 secondes. Pour des renseignements détaillés sur les options individuelles, consultez les pages suivantes.

Guide de cYcLe

Le guide de cycle ci-dessous illustre les options et les types de tissus recommandés pour chaque cycle.

SÉCHAGE AUTOMATIQUESÉCHAGE	pe Cycle	Sorte de tissu	Niveau de séchage	Température	Durée en minutes	Plus/moins de temps	Entretien du froissement	Anti-bactérien	Chaleur humide
	HEAVY DUTY (Haut rendement)	Jeans, vêtements lourds	Normal	Élevée	54		●	●	●
			Réglable
	COTTON/ TOWELS (Coton/ serviettes)	Denims, serviettes, cotons lourds	Normal	Moyenne élevée	55		●	●	●
			Réglable
	NORMAL	Vêtements de travail, velours côté, etc.	Normal	Moyenne	41		●	●	●
			Réglable
	PERM.PRESS (Pressage permanent)	Pressage permanent, tissus synthétiques	Normal	Basse	36		●		●
			Réglable
	DELICATES (Articles délicats)	Lingerie, draps, blouses	Normal	Basse	32		●		●
			Réglable
	ULTRA DELICATE (Articles très délicats)	Vêtements d'entraînement, sous-vêtements en dentelle ou transparents	Normal	Très basse	34		●		●
			Réglable
	SPEED DRY (Séchage rapide)	Petites brassées de courte durée	Éteint	Élevée	25	●	●
				Réglable	Réglable
	FRESHEN UP (Rafraîchisse -ment des vêtements)	Pour enlever les plis des vêtements	Éteint	Moyenne élevée	20	●	●
				Réglable	Réglable
	AIR DRY (Séchage par ventilation)	Pour les vêtements qui doivent être séchés sans chaleur, tels les plastiques ou les caoutchoucs	Éteint	Sans chaleur	30	●	●
					Réglable
	TIME DRY (Séchage programmé)	Pour le séchage en général; la durée, le temps, et autres options peuvent être programmés manuellement	Éteint	Élevée	40	●	●
				Réglable	Réglable
	RACK DRY (Séchage avec grille)	Lainage, soie, lingerie	Éteint	Éteint	50	●
				Trés basse Basse	Réglable

cYcLes sécHaGe Á capteur (sensor drY)

Les cycles Séchage à Capteur (Sensor Dry) utilisent le système exclusif a double capteur de LG qui decele et compare le niveau d'humidite des vetements et celui de l'air ambiant et regle le temps de sechage au besoin pour optimiser les résultats. La secheuse regle automatiquement le niveau de sechage et la temperature aux paramètres recommandes pour chaque cycle. L'afficheur indiquera le temps restant estime.

cYcLes sécHaGe Manuel (Manual drY)

Utilisez les cycles Séchage Manuel (Manual Dry) pour selectionner un temps et une temperature de sechage. Lors de la selection d'un cycle Manual Dry, l'afficheur TEMPS RESTANT ENVIRON (ESTIMATED TIME REMAINING) indique le temps reel restant pour votre cycle. Appuyez sur les boutons TEMPS+ (MORE TIME) or TEMPS- (LESS TIME) pour modifierle temps reel du cycle.

REMARQUE : Pour protéger vos vêtements, les différentes options de niveau de séchage, température, ou autres ne sont pas toutes disponibles avec chacun des cycles.

aFFicHeur

L'affi cheur ACL illustre les réglages, le temps restant estimé, les options et les messages d'état de votre sécheuse. Lorsque la sécheuse est en marche, l'affi cheur s'illuminera.

Press & Hold 3sec, for Extra Functions 6 4 2 3 RACK DRY *CHILD LOCK NEW CHANGE DRY COOL WHIP BEEP MORE TIME LESS TIME CUSTOM PGM +PGM SAVE ANTIBACTERIAL 41 WRINKLE CARE DAMP DRY BEEP VERY DRY HIGH 60(MIN) HIGH MORE DRY MID HIGH 50 NORMAL MEDIUM 40 LESS DRY LOW 30 DAMP DRY ULTRA LOW 20 OFF 5

1 teMps restant enViron (estiMated tiMe reMaininG)

Lorsque le bouton MARCHE/PAUSE (START/PAUSE) est enfonce, la secheuse affichera le temps estime (SÉCHAGE À CAPTEUR) ou le temps regle (SÉCHAGE MINUTÉ) restant et debutera le culbutage.

REMARQUE : Le temps des cycles SÉCHAGE À CAPTEUR (SENSOR DRY) pourrait varier. En effet, la secheuse recalcule le temps de sechage restant pour optimiser les résultats.

2 indicateur de cYcLe terMiné

Illustre la portion du cycle de séchage actuellement en train d'être terminée (CHECK FILTER [vérification du filtre à charpie], DRYING [séchage], COOLING [refroidissage], ou WRINKLE CARE [antifroissage]).

3 indicateur de VerrouiLLaGe pour enFants (cHiLd LocK)

Lorsque le VERROUILLAGE POUR ENFANTS (CHILD LOCK) est active, l'indicateur de Child Lock apparaïtra et tous les boutons seront desactives a l'exception du bouton MARCHE/ÉTEINT (ON/OFF). Cela empechera un enfant de modifier les réglages alors que la secheuse est en fonction.

4 rappel cHeck FiLter (vérification du filtre à charpie)

L'afficheur indiquera CHECK FILTER (vérification du filtre à charpie) lors de la mise en marche de la sécheuse pour vous rappeler de vérifier le filtre à charpie. Le message s'éteint dès que le bouton de MISE EN MARCHE/ARRÊT est enfoncé.

⑤ proGraMa personaLizado (custoM proGraM)

6 VoYant du sYstÈMe de détection des bLocaGes dans Le conduit d'éVacuation FLoW sense™

Le système de détection des blocages dans le conduit d'évacuation FLOW SENSE™ détecte et indique les blocages dans le conduit d'évacuation qui réduisent le flux d'air dans le conduit de la sécheuse. Il permet d'améliorer l'efficacité de fonctionnement et de réduire le nombre d'interventions de dépannage, vous réalisez ainsi des économies.

FonctionneMent de La sécHeuse

Une fois la sécheuse chargée :

1

Appuyez sur le bouton MARCHE/ÉTEINT (ON/OFF) pour mettre en marche la secheuse. Les lumieres autour du bouton selecteur de cycle s'allumeront.

2

Tournez le bouton selecteur au cycle desire. L'afficheur

montrera les paramètres preprograme NIVEAU DE SÉCHAGE (DRY LEVEL), LA TEMPÉRATURE (TEMPERATURE), TEMPS DE SÉCHAGE (TIME), et OPTIONS pour ce cycle.

3

Si vous désirez les modifier pour ce cycle, appuyez sur le ou les boutons d'options afin d'afficher des paramètres supplémentaires pour ces options. Appuyez de nouveau pour faire le tour des paramètres jusqu'à ce que le paramètre désiré soit mis en surbrillance.

REMARQUE : Pour protéger vos vêtements, les différentes options de niveau de séchage, température, ou autres ne sont pas toutes disponibles avec chacun des cycles.

4

Selectionnez les options supplementaires, telles que

ANTI-BACTÉRIEN(ANTI BACTERIAL), BIP SÉCHAGE HUMIDE(DAMP DRY BEEP), ANTIFROISSAGE(WRINKLE CARE), ou SÉCHAGE SUR PANIER(RACK

DRY) en appuyant la touche correspondante.

5

Appuyez sur le bouton MARCHE/PAUSE (START/

PAUSE) pour demarrer le cycle. L'afficheur changera et la secheuse affichera le temps estime (SÉCHAGE À CAPTEUR) ou le temps regle (SÉCHAGE MANUEL)

restant et debutera le culbutage. Pour faire une pause a tout moment, ouvrez la porte de la secheuse ou appuyez sur PAUSE. Pour poursuivre le cycle au meme endroit, appuyez de nouveau sur le bouton MISE EN DÉMARRER/PAUSE.

REMARQUE : Si la sécheuse s'arrête pour plus de 4 minutes, la sécheuse se mettra hors tension automatiquement.

6

Lorsque la brassee est terminee, l'alarme sonore (s'il y a lieu) se fera entendre. Si vous avez selectionne l'option ANTIFROISSAGE (WRINKLE CARE), la secheuse culbutera la brassee régulièrement pour une période jusqu'à trois heures.

7

Nettoyez toujours le filtre à charpie après chaque cycle.

Pour le nettoyer, tirez droit vers le haut sur le filtre et faites une boule de charpie avec vos doigts. Ne rincez pas ni lavez le filtre pour retirer la charpie. Poussez fermement sur le filtre à charpie pour le remettre en place.

boutons de réGLaGe du cYcLe

Les cycles SÉCHAGE À CAPTEUR (SENSOR DRY) possedent des reglages preprogrammes qui se Selectionnent automatiquement et ne peuvent être modifies. Les cycles MANUAL DRY comportent des paramètres par defaut mais vous pouvez également personnaliser les paramètres a l'aide des boutons de reglage du cycle. Appuyez sur le bouton correspondant à cette option pour voir et selectionner d'autres paramètres.

REMARQUE : Pour protéger vos vêtements, les différentes options de niveau de séchage, température, ou autres ne sont pas toutes disponibles avec chacun des cycles.

niVeau de sécHaGe (drY LeVeL)

Selectionne le niveau de sechage du cycle. Appuyez sur le bouton NIVEAU DE SÉCHAGE (DRY LEVEL) a repetition pour defiler a travers les paramètres disponibles.

• Cette option est offerte uniquement avec les cycles SÉCHAGE À CAPTEUR (SENSOR DRY).
• La secheuse ajustera automatiquement le temps du cycle. La selection de l'option TRÈS SEC (VERY DRY) ou TEMPS+ (MORE DRY) augmentera le temps du cycle alors que TEMPS- (LESS DRY) ou HUMIDE (DAMP DRY) le diminuera.
• Utilisez le parametre TEMPS- (LESS DRY) ou HUMIDE (DAMP DRY) pour les articles que vous desirez repasser.

contrôle de teMpérature (teMp. controL)

Ce bouton regle le paramètre de temperature de TRÈS FAIBLE (ULTRA LOW) a HAUT (HIGH). Ce reglage permet un entretien précis de vos tissus et

vetements.Appuyez sur le bouton CONTRÔLE DE TEMPÉRATURE (TEMP.CONTROL) a repetition pour defiler a travers les paramètres dispo.

sécHaGe Minuté (tiMe drY)

Ce bouton vous permet de selectionner manuellement le temps de sechage de 20 a 60 minutes par increments de 10 minutes. Utilisez cette fonction pour

les petites brassees ou pour defroisser. Utilisez les boutons TEMPS+/TEMPS- (MORE TIME/LESS TIME) pour augmenter ou reduire le temps de sechage par increment de u.

sonnerie (beeper)

Ajustez le volume de l'alarme sonore de fin de cycle ou éteignez-le.

BOUTON DE OPTIONS DE CYCLE

Votre sécheuse vous offre plusieurs options de cycle supplémentaires pour personnaliser les cycles et ainsi satisfaire vos besoins individuels. Certains boutons d'options comportent également une fonction spéciale (consultez la page suivante pour les détails) qui peut être actionnée en appuyant et en maintenant ce bouton d'option pendant 3 secondes.

Pour ajouter des options de cycles à un cycle :

1 Mettez en marche la sécheuse et tournez le bouton sélecteur de cycle au cycle désiré.
2 Utilisez les boutons de réglage de cycle pour ajuster les paramètres de ce cycle.
3 Appuyez sur le ou les boutons d'options de cycles afin de sélectionner les paramètres que vous aimeriez ajouter. L'afficheur montrera un message de confirmation.
4 Appuyez sur le bouton MARCHE/PAUSE (START/PAUSE) pour demarrer le cycle. La secheuse demarrera automatiquement.

ANTI-BACTÉRIEN (ANTI BACTERIAL)

Cette option ajoutera un paramètre de chaleur elevee pour reduire la formation de bacterie. Elle est offerte

uniquement avec les cycles HAUT RENDEMENT (HEAVY DUTY), COTON/SERVIETTES (COTTON/TOWELS) et NORMAL.

REMARQUE : N'utilisez pas ce cycle avec les articles délicats.

ANTIFROISSAGE (WRINKLE CARE)

Avec cette option, la sécheuse culbutera la brassée régulièrement sur une période de jusqu'à 3 heures

après la fin d'un cycle ou jusqu'à l'ouverture de la porte. C'est une fonction pratique qui aide à prévenir la formation de plis lorsque vous êtes dans l'impossibilité de retirer immédiatement les articles de la sécheuse

BIP SÉCHAGE HUMIDE (DAMP DRY BEEP)

Avec cette option, la sécheuse émettra une alarme sonore lorsque la brassée sera environ 80% sèche. Elle vous

permet de retirer les articles légers qui sèchent plus rapidement ou les articles que vous désirez repasser ou suspendre encore un peu humide.

SÉCHAGE SUR PANIER (RACK DRY)

Utilisez la fonction SÉCHAGE SUR PANIER (RACK DRY) avec des articles comme les gilets en laine, la soie, et la lingerie,

qui doivent secher a plat. Utilisez également le RACK DRY pour des articles qui ne doivent pas être culbutes comme des chaussures de tennis ou des animaux en peluche.

REMARQUE : N'utilisez JAMAIS la grille avec un cycle de séchage par culbutage.

Installation de la grille de séchage

1 Ouvrez la porte de la sécheuse et glissez la grille dans le tambour de la sécheuse.

2 Assurez-vous que la grille est appuyée uniformément sur le bord de la jante interne de la porte et repose à plat à l'intérieur de la sécheuse.

REMARQUE : Assurez-vous de retirer la grille une fois le cycle SÉCHAGE SUR PANIER (RACK DRY) complete.

Les boutons d'options activent également des fonctions speciales comme VERROUILLAGE POUR ENFANTS (CHILD LOCK), SÉCHAGE SUR PANIER (RACK DRY) et LANGUE(LANGUAGE). Appuyez et maintenez enfonce le bouton d'option marque de la fonction speciale pendant 3 secondes pour l'actionner.

\* VERROUILLAGE POUR ENFANTS (CHILD LOCK)

Utilisez cette option pour empecher une utilisation non desiree de la secheuse ou pour empecher toute

modification des paramètres de cycle lorsque la secheuse est en fonction. Appuyez et maintenez enfonce le bouton pendant 3 secondes pour actionner ou desactiver la fonction CHILD LOCK.

AUTRES FONCTIONS

Si vous utilisez une combinaison particulière de paramètres que vous utilisez frequemment, il est possible

de les sauvegarder en tant que PROGRAMME SPÉCIAL (CUSTOM PROGRAM).

\* Sauvegarde d'un Programme Spécial :

1 Mettez en marche la sécheuse et tournez le bouton sélecteur de cycle au cycle désiré.
2 Utilisez les boutons de réglage de cycle pour ajuster les paramètres de ce cycle.
3 Appuyez sur le ou les boutons d'options de cycles afin de sélectionner les paramètres que vous aimeriez ajouter. L'afficheur montrera un message de confirmation.
4 Appuyez et gardez enfonce le bouton PROGRAMME SPÉCIAL (CUSTOM PROGRAM) a nouveau pendant 3 secondes.

REMARQUE : Il n'est possible de sauvegarder qu'un programme personnalise. Tout autre programme prealablement sauvegarde sera efface des que vous appuyez et gardez enfonce le bouton PROGRAMME SPÉCIAL (CUSTOM PROGRAM).

Rappel d'un Programme Spécial :

1 Mettez la secheuse en marche.
2 Enfoncez le bouton PROGRAMME SPÉCIAL (CUSTOM PROGRAM).
3 Appuyez sur le bouton MARCHE/PAUSE (START/PAUSE) pour demarrer le cycle.

NETTOYAGE RÉGULIER

⚠AVERTISSEMENT

Afin de réduire les risques d'incendie, de choc électrique,

ou les blessures corporelles lorsque vous utilisez des électroménagers, vous devez toujours suivre les précautions de base, y compris ce qui suit :

• Débranchez votre sécheuse avant de la nettoyer pour éviter le risque d'électrocution. Tout non-respect de ces instructions peut entraîner des blessures, un incendie, une électrocution, ou la mort.
• N'utilisez jamais de produits chimiques puissants, de nettoyants abrasifs, ou de dissolvants pour nettoyer votre sécheuse. Ils endommageront sa surface.

Nettoyage de l'extérieur

Un entretien adéquat de votre sécheuse peut prolonger sa durée de vie utile. L'extérieur de la machine peut être nettoyé à l'eau chaude, avec un détergent ménager doux et non abrasif. Essuyez immédiatement tout déversement à l'aide d'un chiffon doux et humide.

IMPORTANT : N'utilisez jamais d'alcool méthylé, de solvant, ou de produits similaires.

N'utilisez jamais de laine d'acier ou de nettoyeurs abrasifs ; ils pourraient endommager la surface.

Nettoyage de l'intérieur

Essuyez autour de l'ouverture et du joint de la porte avec un chiffon doux et humide pour prévenir l'accumulation de charpie et de poussières qui pourraient endommager le joint de porte.

Nettoyez le hublot avec un chiffon doux humidifié avec de l'eau chaude et un détergent ménager doux et non abrasif puis essuyez pour sécher.

Il est possible de nettoyer le tambour en acier inoxydable avec un nettoyeur pour acier inoxydable traditionnel conformément aux directives du fabricant. N'utilisez jamais de laine d'acier ou de nettoyeurs abrasifs ; ils pourraient égratigner ou endommager la surface.

Nettoyage autour et sous la sécheuse

Aspirez régulièrement la charpie et la poussière autour et sous la sécheuse. Au moins une fois par année, vérifiez le système de conduits, contrôlez pour toute accumulation de charpie et nettoyez-les. Si vous remarquez une réduction du débit d'air ou une chute du rendement de la sécheuse, vérifiez immédiatement le système de conduits pour toute obstruction et blocage.

Entretien du système de conduits

Au moins une fois par année, vérifiez le système de conduits, contrôlez pour toute accumulation de charpie et nettoyez-les. Si vous remarquez une réduction du débit d'air ou une chute du rendement de la sécheuse, vérifiez immédiatement le système de conduits pour toute obstruction et blocage.

Communiquez avec un technicien ou un fournisseur de service.

Nettoyage du filtre à charpie

Filtre à charpie

Nettoyez toujours le filtre à charpie après chaque cycle.

Pour le nettoyer, tirez droit vers le haut sur le filtre. Puis :

1 Faites une boule de charpie avec vos doigts, ou

2 Nettoyez le filtre à charpie avec un aspirateur, ou

3 Lavez le filtre à charpie dans une solution d'eau chaude savonneuse puis laissez-le sécher complètement avant de remplacer.

REMARQUE : N'utilisez JAMAIS la sécheuse sans le filtre à charpie en place.

AVANT D'APPELER LE SERVICE

Votre sécheuse est dotée d'un système de contrôle des erreurs automatique qui détecte et diagnostique les problèmes dès leur apparition. Si votre sécheuse ne fonctionne pas correctement ou ne fonctionne pas du tout, vérifiez les éléments suivants avant d'appeler le service.

Problèmes Causes	possibles Solutions
La sécheuse refuse de se mettre en marche	Le cordon électrique n'est pas correctement branché.Un fusible de maison a grillé, un disjoncteur s'est déclenché, ou il y a une panne de courant.	Assurez-vous que la fiche soit bien enfichée dans une prise mise à la terre correspondante à la plaque signalétique de la sécheuse.Réinitialisez le disjoncteur ou remplacez le fusible. N'augmentez pas la capacité du fusible. Si le problème est un circuit surchargé, faites-le corriger par un électricien qualifié.
Sécheuse ne chauffe pas	Un fusible de maison a grillé, un disjoncteur s'est déclenché, ou il y a une panne de courant.Alimentation en gaz fermé ou service coupé (uniquement pour les modèles à gaz).	Réinitialisez le disjoncteur ou remplacez le fusible. N'augmentez pas la capacité du fusible. Si le problème est un circuit surchargé, faites-le corriger par un électricien qualifié.Confirmez l'ouverture de la soupape d'alimentation de la maison et de la soupape de fermeture de l'alimentation en gaz de l'appareil.
Taches graisseuses ou sales sur les vêtements	Assouplisseur mal utilisé.Séchage de vêtements propres et souillés ensemble.	Confirmez et suivez les directives fournies par le fabricant de l'assouplisseur.Assurez-vous de ne sécher que des vêtements propres dans votre sécheuse. En effet, des articles sales peuvent souiller les vêtements propres de la même brassée ou la brassée subséquente.Les taches sur des vêtements secs sont en réalité des taches que le lavage n'a pu retirer correctement. Assurez-vous que les vêtements sont complètement propres en conformité avec les directives de votre machine à laver et votre détergent.
L'afficheur montre le code d'erreur tE1 ou tE2	La thermistance est défectueuse.	Éteignez la sécheuse et appelez le service.
Présence de charpie sur les vêtements	Le filtre à charpie n'est pas bien nettoyé.Triage incorrect des brassées.Excès d'électricité statique dans les vêtements.Sécheuse surchargée.Papier mouchoir, papier, etc. présent dans les poches.	Assurez-vous que le filtre à charpie est propre avant chaque brassée. Avec certaines brassées qui produisent une quantité élevée de charpie, il sera peut-être nécessaire de nettoyer le filtre en cours de cycle.Certains tissus produisent de la charpie (comme une serviette de coton blanche pelucheuse) et devraient séchés séparément des vêtements qui attirent la charpie (comme une paire de pantalon de lin noir).Consultez la rubrique Électricité statique excessive dans les vêtements après du séchage plus bas.Divisez les grosses brassées de lessive en brassées plus modestes pour le séchage.Vérifiez soigneusement les poches avant la lessive et le séchage des vêtements.
Électricité statique excessive dans les vêtements après du séchage	Aucun assouplisseur utilisé ou assouplisseur utilisé incorrectement.Les vêtements ont séché trop longtemps (excès de séchage).Séchage de tissus synthétiques, infroissables, ou fait de mélanges de fibres synthétiques.	Utilisez un assouplisseur pour réduire l'électricité statique. Assurez-vous de suivre les directives du fabricant.Le séchage excessif d'une brassée de lessive peut provoquer l'accumulation d'électricité statique. Réglez les paramètres et utilisez un temps de séchage plus court ou utilisez les cycles SÉCHAGE À CAPTEUR (SENSOR DRY)Ces matières peuvent favoriser l'accumulation d'électricité statique. Essayez d'utiliser un assouplisseur.

AVANT D'APPELER LE SERVICE (suite)

Problème Causes	possibles Solutions
Le temps de séchage n'est pas constant	Les paramètres de séchage, la taille de la brassée, et le taux d'humidité des vêtements ne sont pas constants.	Le temps de séchage d'une charge varie selon le paramètre de chaleur, le type de chaleur utilisé (électrique, à gaz naturel, ou PL), la taille de la brassée, le type de tissus, le taux d'humidité des vêtements, et la condition du système de conduits et du fi ltre à charpie.
Les vêtements prennent trop de temps à sécher	La brassée est mal triée.Brassée importante de tissus lourds.Mauvais réglage des commandes de séchage.Le fi ltre à charpie doit être nettoyé.Conduits d'évacuation d'air bloqués, sales, ou le conduit est trop long.Un fusible de maison a grillé, un disjoncteur s'est déclenché, ou il y a une panne de courant.Sécheuse surchargée.Sécheuse avec charge insuffi sante.	Séparez les articles plus lourds des articles plus légers. Les articles plus grands et lourds prennent plus de temps à sécher.Les tissus lourds retiennent plus d'humidité et sèchent donc plus lentement. Pour aider à réduire et à maintenir les temps de séchage plus constants, séparez les grands articles et les tissus lourds en brassées plus petites de taille consistante.Utilisez les paramètres appropriés pour le type de brassée que vous séchez.Assurez-vous que le fi ltre à charpie est propre avant chaque brassée. Avec certaines brassées qui produisent une quantité élevée de charpie, il sera peut-être nécessaire de nettoyer le fi ltre en cours de cycle.Confi rmez la bonne confi guration du système de conduits et qu'il est exempt de débris, charpie, et d'obstructions. Assurez-vous que la grille à registre ou le clapet s'ouvre correctement et qu'il/elle ne soit pas bloqué(e), bourré(e), ou endommagé(e).Réinitialisez le disjoncteur ou remplacez le fusible. N'augmentez pas la capacité du fusible. Si le problème est un circuit surchargé, faites-le corriger par un électricien qualifié.Divisez les grosses brassées de lessive en brassées plus modestes pour le séchage.Si vous séchez une très petite brassée, ajoutez quelques articles supplémentaires pour garantir un bon culbutage.
Les vêtements sont froissés	Les vêtements ont séché trop longtemps (excès de séchage).Les vêtements sont restés trop longtemps dans la sécheuse à la fi n du cycle.	Un séchage excessif d'une brassée peut provoquer des plis. Essayez un temps de séchage plus court et retirez les articles alors qu'ils conservent encore un peu d'humidité.Retirez les articles immédiatement à la fi n du cycle. Utilisez l'option ANTIFROISSAGE (WRINKLE CARE) pour poursuivre le culbutage des vêtements à la fi n du cycle pour une période jusqu'à 3 heures.
Les vêtements ont rétréci	Les directives de soin des vêtements n'ont pas été respectées.	Pour éviter le rétrécissement, suivez soigneusement les directives d'entretien des tissus de votre vêtement car certains tissus rétréciront naturellement au lavage. D'autres tissus peuvent se laver sans problème mais rétréciront si séchés dans une sécheuse. Utilisez le paramètre de chaleur basse ou séchage sans chaleur et/ou l'option SÉCHAGE SUR PANIER (RACK DRY).

AVANT D'APPELER LE SERVICE (suite)

Problème Causes	possibles Solutions
L'affichage indique CHARGE VOLUMINEUSE b19.	• Touche TEMPS+ (MORE TIME) est enfoncée.	• Appuyez plusieurs fois sur la touche TEMPS+ (MORE TIME) pour régler le cycle pour une charge importante telle qu'une couette.
Le voyant FLOW SENSE est allumé pendant le cycle de séchage	• Le conduit d'évacuation est trop long ou comporte trop de coudes.• Le conduit d'évacuation est complètement bloqué par l'accumulation de charpie ou de débris.	• Installer un tuyau d'évacuation plus court ou plus droit. Voir les instructions d'installation.• Le conduit d'évacuation devrait être vérifié/nettoyé immédiatement afin de retirer les accumulations de charpie et autres matières. La sécheuse peut être utilisée, mais son efficacité et ses performances seront considérablement réduites.

ACCESSOIRES EN OPTION

Pour ces produits LG et les autres, contactez votre détaillant LG local ou visitez notre site Internet au ca.lge.com.

Donnez à votre machine à laver et sécheuse LG un coup de pouce grâce aux piédestaux de 14 po. Ils offrent un tiroir de rangement pour une commodité accrue.

Piédestal de 14 po Couleur

WDP3W	Blanc
WDP3R	Rouge cerise
WDP3N	Bleu Riviera
WDP3S	Titane

Trousse d'empilage

Si l'espace est restreint, utilisez cette trousse pour empiler de façon sécuritaire votre machine à laver à chargement par l'avant et sécheuse LG.

Trousse de support Couleur

WSTK1	Blanc
RSTK1	Rouge cerise
NSTK1	Bleu Riviera
SSTK1	Titane

INSTALLATION DU PIÉDESTAL

Le piédestal accessoire comprend :

• Diviseur à tiroir (1) • Clé (1)
- Vis (18) † - Supports (4) ††

L'installation de la sécheuse utilise 8 vis † Seulement pour la sécheuse

Outils requis pour l'installation :

• Tournevis à tête cruciforme (Phillips)
- Clé (fournie)

Pour vous assurer que l'installation est sécuritaire et sûre, conformez-vous aux directives suivantes.

⚠AVERTISSEMENT

• Une installation incorrecte peut entraîner des accidents graves.
• Les appareils électroménagers sont lourds. Deux personnes ou plus sont nécessaires à une installation sécuritaire du piédestal. Tout non-respect de ces instructions peut entraîner des blessures du dos ou d'autres blessures.
• Ne laissez pas les enfants jouer avec le tiroir. Il fait courir un risque d'étouffement et de blessures.
• Ne marchez pas sur la poignée. Tout non-respect de cet avertissement peut entraîner des accidents graves.
• Si les électroménagers sont déjà installés, débranchez tous les conduits d'alimentation électrique, d'eau, ou de gaz de même que les connexions de vidange ou de ventilation. Tout non-respect de ces instructions peut entraîner une électrocution, un incendie, une explosion ou la mort.
• Portez des gants durant l'installation.

Rétractez completement

1 Assurez-vous que les pieds de nivellement de l'appareil sont entièrement rétractées.

REMARQUE : L'ensemble appareil et piédestal doit être placé sur un plancher solide, robuste et de niveau pour un fonctionnement adéquat.

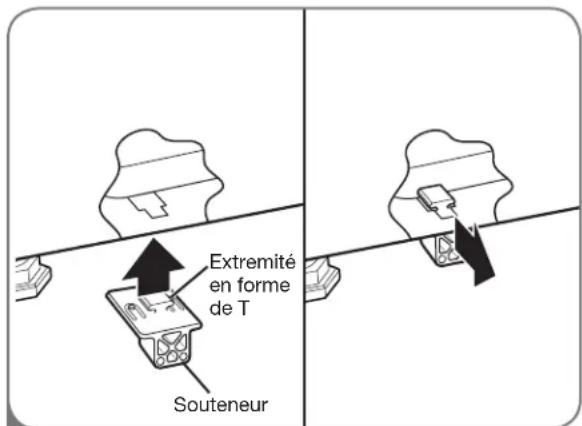

Extremité en forme de T Souteneur

2 Inserez l'extremité en forme de T des 4 souteneurs dans la base de la sécheuse comme illustré. Em appuyant sur l'arrière des souteneurs, tirez-les vers l'extérieur pour les fixer en place.

installation du piédestaL

Pour la séchuse Pour la machine à laver/combo

3 Positionnez la sécheuse sur le piédestal. Assurez-vous que les pieds à l'avant et à l'arrière de la machine se logeront en les positions correctes. Les pieds de la sécheuse se logeront dans les positions les plus intérieures tel qu'illustré.

4 Assurez-vous que les trous du piédestal sont alignés avec les trous des souteneurs. Insérez et serrez 2 vis à chaque coin pour fi xer solidement l'appareil au piédestal.
REMARQUE : Si les supports ne sont pas correctement installés, vous pourriez entendre du bruit et sentir des vibrations.
Placez l'appareil à l'endroit désiré.

Élever Abaisser

5 Desserrez les contre-écrous des quatre pieds de nivellement du piédestal jusqu'à ce que vous puissiez les tourner avec la clé. Tournez dans le sens horaire pour élever ou dans le sens antihoraire pour abaisser jusqu'à le piédestal est au niveau et les 4 pieds solidement calées sur le plancher.

Contre-écrou

6 Serrez solidement à la main tous les contre-écrous.
REMARQUE : Si les contre-écrous ne sont pas serrés, vous pourriez entendre du bruit et sentir des vibrations.
Assurez-vous de branchez les électroménagers à tous les conduits d'alimentation électrique, d'eau ou de gaz de même qu'aux connexions de vidange ou de ventilation avant de mettre en marche.
Si la vibration est excessive à la première utilisation après l'installation, ajustez légèrement les pieds de nivellement.

INSTALLATION DE LA TROUSSE D'EMPILAGE

La trousse d'empilage comprend :

• Deux (2) rails latéraux
- Un (1) rail avant
- Quatre (4) vis

Outils requis pour l'installation :

• Tournevis à tête cruciforme (Phillips)

Pour vous assurer que l'installation est sécuritaire et sûre, conformez-vous aux directives suivantes.

⚠AVERTISSEMENT

• Une installation incorrecte peut entraîner des accidents graves.
• Le poids de la sécheuse et la hauteur de l'installation rendent la procédure d'empilage trop risquée pour une personne seule. Deux personnes ou plus sont nécessaires à une installation sécuritaire de la trousse d'empilage. Tout non-respect de ces instructions peut entraîner des blessures du dos ou d'autres blessures.
• N'utilisez pas la trousse d'empilage avec une sécheuse au gaz lorsque les conditions sont potentiellement instables, par exemple dans une maison mobile. Tout non-respect de cet avertissement peut entraîner des accidents graves.
• Placez la machine à laver sur un plancher solide, stable, et de niveau pour qu'elle supporte sans risque le poids des deux appareils. Tout non-respect de cet avertissement peut entraîner des accidents graves.
• Si les électroménagers sont déjà installés, débranchez tous les conduits d'alimentation électrique, d'eau, ou de gaz de même que les connexions de vidange ou de ventilation. Tout non-respect de ces instructions peut entraîner une électrocution, un incendie, une explosion, ou la mort.

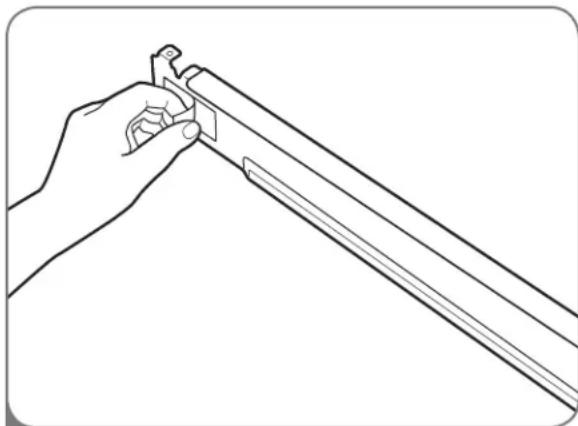

1 Assurez-vous que la surface de la machine à laver est propre et sèche. Retirez la pellicule protectrice du ruban de l'un des rails latéraux de la trousse d'empilage.

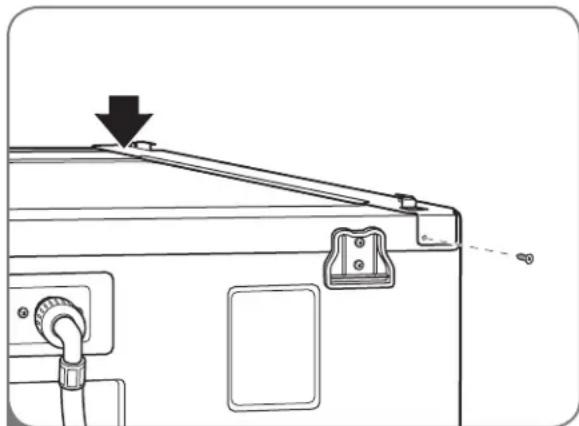

2 Adaptez le rail latéral sur le côté de la partie supérieure de la machine à laver tel qu'illustré dans la figure ci-dessus. Appuyez fermement la zone adhésive du rail sur la surface de la machine à laver. Fixez le rail latéral de la machine à laver avec une vis à l'arrière du rail. Répétez les étapes 1 et 2 pour attacher le rail de l'autre côté.

INSTALLATION DE LA TROUSSE D'EMPILAGE (suite)

Sécheuse Machine à laver

3 Placez la sécheuse par-dessus la machine à laver en ajustant les pattes de la sécheuse dans les rails latéraux tel qu'illustré. Évitez les blessures aux doigts. Ne les pincez pas entre la sécheuse et la machine à laver. Glissez lentement la sécheuse vers l'arrière de la machine à laver jusqu'à ce que les butées des rails latéraux coïncent les pieds de la sécheuse.

4 Insérez le rail avant entre le bas de la sécheuse et le haut de la machine à laver. Poussez le rail avant vers l'arrière de la machine à laver jusqu'à ce qu'il entre en contact avec les butées du rail latéral. Installez les deux vis restantes pour solidement fi xer le rail avant aux rails latéraux.

SPÉCIFICATIONS

SPÉCIFICATIONS ET DIMENSIONS PRINCIPALES

L'apparence et les spécifi cations détaillées dans ce guide peuvent varier à cause des améliorations constantes apportées au produit.

Modèles de sécheuse DLE2601W, DLE2601R, DLE2601L, DLE2601S, DLG2602W, DLG2602R, DLG2602L et DLG2602S
Description Sécheuse
Tension et fréquence exigées*	Voyez la plaque signalétique pour les informations détaillés.
Alimentation en gaz*	GN : 4–10.5 po CE. WC/PL : 8–13 po CE WC (uniquement les modèles à gaz)
Dimensions 27 po (larg) X 30 po (prof) X 38 ^11/_16 po (haut),51 po (prof avec porte ouverte)68,6 cm (larg) X 76,1 cm (prof) X 98,3 cm (haut),129,7 cm (prof avec porte ouverte)
Poids net 126,8 lbs. (57.5 kg)
Capacité de séchage- Cycle à normal	CEI 7,4 pi cu. (22,5 lb/10,2 kg)

*Reportez-vous à la plaque signalétique de votre sécheuse.

LG ELECTRONICS CANADA, INC. GARANTIE LIMITÉE DE LA SÉCHEUSE LG - Canada

GARANTIE : Si votre sécheuse LG (le « produit ») s'avère défectueuse en raison d'un défaut de matériau ou de fabrication lors d'une utilisation normale, pendant la période de garantie spécifiée ci-après, LG Canada réparera ou remplacera à sa discrétion le produit sur réception de la preuve d'achat originale fournie par le détaillant. Cette garantie n'est offerte qu'à l'acheteur original du produit chez un détaillant et ne s'applique qu'à un produit distribué au Canada par LG Canada ou par un distributeur canadien autorisé. La garantie ne s'applique qu'aux produits situés et utilisés au Canada.

PÉRIODE DE GARANTIE : (Remarque : Si la date d'achat originale ne peut être vérifiée, la garantie débutera soixante (60) jours suivant la date de fabrication.)

Sécheuse

Un (1) an à compter de la date d'achat initiale

Pièces et main-d'œuvre (pièces internes fonctionnelles seulement)

Dix (10) ans à compter de la date d'achat initiale

Cuve de la sécheuse (pièces uniquement)

• Les produits et pièces de remplacement sont garantis pour la portion restante de la période de garantie originale ou quatre-vingt-dix (90) jours, selon la période la plus longue.
• Les produits et pièces de remplacement peuvent être neufs ou remanufacturés.
• Le centre de service autorisé LG garantit les réparations pendant trente (30) jours.

LA RESPONSABILITÉ DE LG CANADA SE LIMITE À LA GARANTIE CI-DESSUS. SAUF TEL QU'IL EST EXPLICITEMENT INDIQUÉ CI-DESSUS, LG CANADA NE FOURNIT AUCUNE AUTRE GARANTIE ET REJETTE TOUTES LES AUTRES GARANTIES ET CONDITIONS EXPLICITES OU IMPLICITES À L'ÉGARD DU PRODUIT, CE QUI INCLUT, SANS TOUTEFOIS S'Y LIMITER, TOUTE GARANTIE ET CONDITION IMPLICITE DE QUALITÉ MARCHANDE OU DE CONVENANCE À UN USAGE PARTICULIER ET AUCUNE DÉCLARATION NE LIERA LG CANADA. LG CANADA N'AUTORISE PERSONNE À CRÉER NI À ASSUMER AUCUNE AUTRE PROVISION POUR GARANTIES EN RELATION AVEC CE PRODUIT. SI UNE GARANTIE OU CONDITION IMPLICITE EST REQUISE PAR LA LOI, SA PÉRIODE SE LIMITE À CELLE DE LA GARANTIE EXPLICITE SUSMENTIONNÉE. LG CANADA, LE FABRICANT ET LE DISTRIBUTEUR NE POURRONT ÊTRE TENUS RESPONSABLES D'AUCUN DOMMAGE ACCESSOIRE, CONSÉCUTIF, SPÉCIAL, DIRECT OU INDIRECT, D'AUCUNE PERTE D'ACHALANDAGE OU DE PROFITS, D'AUCUN DOMMAGE PUNITIF, EXEMPLAIRE OU AUTRE, DIRECTEMENT OU INDIRECTEMENT ATTRIBUABLE À TOUTE VIOLATION CONTRACTUELLE, FONDAMENTALE OU AUTRE, OU À UNE ACTION, UNE OMISSION, UN DÉLIT OU TOUTE AUTRE CHOSE.

La présente garantie vous confère des droits légaux spécifiques. Vous pourriez disposer d'autres droits, suivant les lois provinciales applicables. Toute clause de la présente garantie qui invalide ou modifie une condition ou garantie implicite aux termes d'une loi provinciale est dissociable si elle entre en conflit avec la loi provinciale, et ce, sans affecter les autres clauses de la garantie.

LA PRÉSENTE GARANTIE LIMITÉE NE COUVRE PAS CE QUI SUIT :

1. Un appel de service pour livrer, ramasser ou installer le produit; renseigner un client sur le fonctionnement du produit; réparer ou remplacer des fusibles ou rectifier le câblage ou la plomberie; ou corriger une réparation ou installation non autorisée.
2. La défaillance du produit durant une panne ou interruption de courant ou en raison d'un service électrique inadéquat.
3. Des dommages occasionnés par la fuite ou le bris de conduites d'eau, le gel de conduites d'eau, des tuyaux de drainage restreints, une alimentation en eau inadéquate ou interrompue ou une alimentation en air inadéquate.
4. Des dommages attribuables à l'utilisation du produit dans une atmosphère corrosive ou contraire aux instructions spécifiées dans le manuel d'utilisation du produit.
5. Des dommages au produit causés par un accident, des animaux nuisibles ou des vermines, la foudre, le vent, un incendie, une inondation ou une catastrophe naturelle.
6. Les dommages attribuables à une mauvaise utilisation, une utilisation abusive ou à une installation, une réparation ou un entretien inapproprié du produit. Les réparations inappropriées incluent l'utilisation de pièces ni approuvées ni recommandées par LG Canada.
7. La détérioration ou la défaillance du produit causée par une modification ou un changement non autorisé ou une utilisation autre que celle prévue, ou résultant d'une fuite d'eau occasionnée par une mauvaise installation.
8. La détérioration ou la défaillance du produit causée par un courant ou un voltage électrique incorrect, la non-conformité aux codes de plomberie, une utilisation commerciale ou industrielle, ou l'utilisation d'accessoires, d'éléments ou de produits nettoyants non approuvés par LG Canada.
9. Les dommages causés par le transport et la manipulation, notamment les égratignures, les bosses, les écaillures et/ou tout autre dommage à la finition du produit, à moins que ces dommages ne soient attribuables à des défauts de matériaux ou de fabrication et qu'ils ne soient signalés dans un délai d'une (1) semaine de la livraison.
10. Des dommages ou des pièces manquantes à tout produit exposé, déballé, soldé ou remis à neuf.
11. Des produits dont le numéro de série original a été retiré, modifié ou ne peut être facilement déterminé. Le modèle et le numéro de série, ainsi que le reçu de vente original du détaillant, sont requis pour valider la garantie.
12. L'augmentation des coûts et de la consommation des services publics.
13. Le remplacement des ampoules électriques, des filtres et de toute pièce non durable.
14. Les réparations requises si le produit ne sert pas à une utilisation domestique normale et habituelle (y compris, sans toutefois s'y limiter, une utilisation commerciale, dans un bureau ou un centre récréatif) ou est utilisé contrairement aux instructions spécifiées dans le manuel d'utilisation du produit.
15. Les coûts associés à l'enlèvement du produit de votre résidence aux fins de réparation.
16. L'enlèvement et la réinstallation du produit, s'il est installé à un endroit inaccessible ou contrairement aux instructions d'installation publiées, y compris dans le manuel d'utilisation et le manuel d'installation du produit.
17. Les accessoires du produit, tels que balconnets, les tiroirs, les poignées, les tablettes, etc. Sont également exclues les pièces non incluses initialement avec le produit.

Tous les coûts associés aux circonstances exclues ci-dessus seront assumés par le consommateur.

Pour obtenir tous les détails sur la garantie et accéder au service à la clientèle, téléphonez-nous ou visitez notre site Web :

Composez le 1-888-542-2623 (24 h sur 24, 365 jours par année) et Modèle : sélectionnez l'option de menu appropriée, ou visitez notre site Web au http://www.lg.ca

écrivez vos renseignements de garantie ci-dessous :

Renseignements sur l'enregistrement du produit :

Numéro de série :

Date d'achat :

NOTES·REMARQUES

NOTES·REMARQUES

NOTES·REMARQUES

NOTES·REMARQUES
