| Type de produit | Switch réseau (non géré / géré) |
| Marque | Dell |
| Modèle | PowerConnect 2708 |
| Nombre de ports | 8 ports 10/100 Ethernet |
| Vitesse de commutation | 1,6 Gbit/s (estimation) |
| Capacité de la table MAC | 8 000 adresses (estimation) |
| Mode de gestion | Mode non géré ou géré via interface Web |
| Adresse IP par défaut (mode géré) | 192.168.2.1 |
| Nom d'utilisateur par défaut | admin |
| Mot de passe par défaut | Aucun (configurable) |
| Bouton mode géré | Oui, sur le panneau avant |
| Voyant mode géré | Vert en mode géré, éteint en mode non géré |
| Alimentation | Adaptateur secteur externe (5V/1A estimé) |
| Tension d'entrée | 100-240 V AC, 50/60 Hz |
| Consommation électrique | 5 W maximum (estimation) |
| Dimensions (L x P x H) | 200 x 120 x 30 mm (estimation) |
| Poids | 0,5 kg (estimation) |
| Température de fonctionnement | 0°C à 40°C |
| Humidité de fonctionnement | 10 % à 90 % (sans condensation) |
| Fonctions de gestion | Interface Web, configuration IP, DHCP, sécurité par mot de passe |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec. Ne pas utiliser de liquides. |
| Pièces détachées et réparabilité | Aucune pièce réparable par l'utilisateur. Contacter le support Dell. |
| Informations générales | Fabriqué en Chine. Garantie limitée Dell. |
FOIRE AUX QUESTIONS - PowerConnect 2708 DELL
Questions des utilisateurs sur PowerConnect 2708 DELL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Switch réseau au format PDF gratuitement ! Retrouvez votre notice PowerConnect 2708 - DELL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PowerConnect 2708 de la marque DELL.
MODE D'EMPLOI PowerConnect 2708 DELL

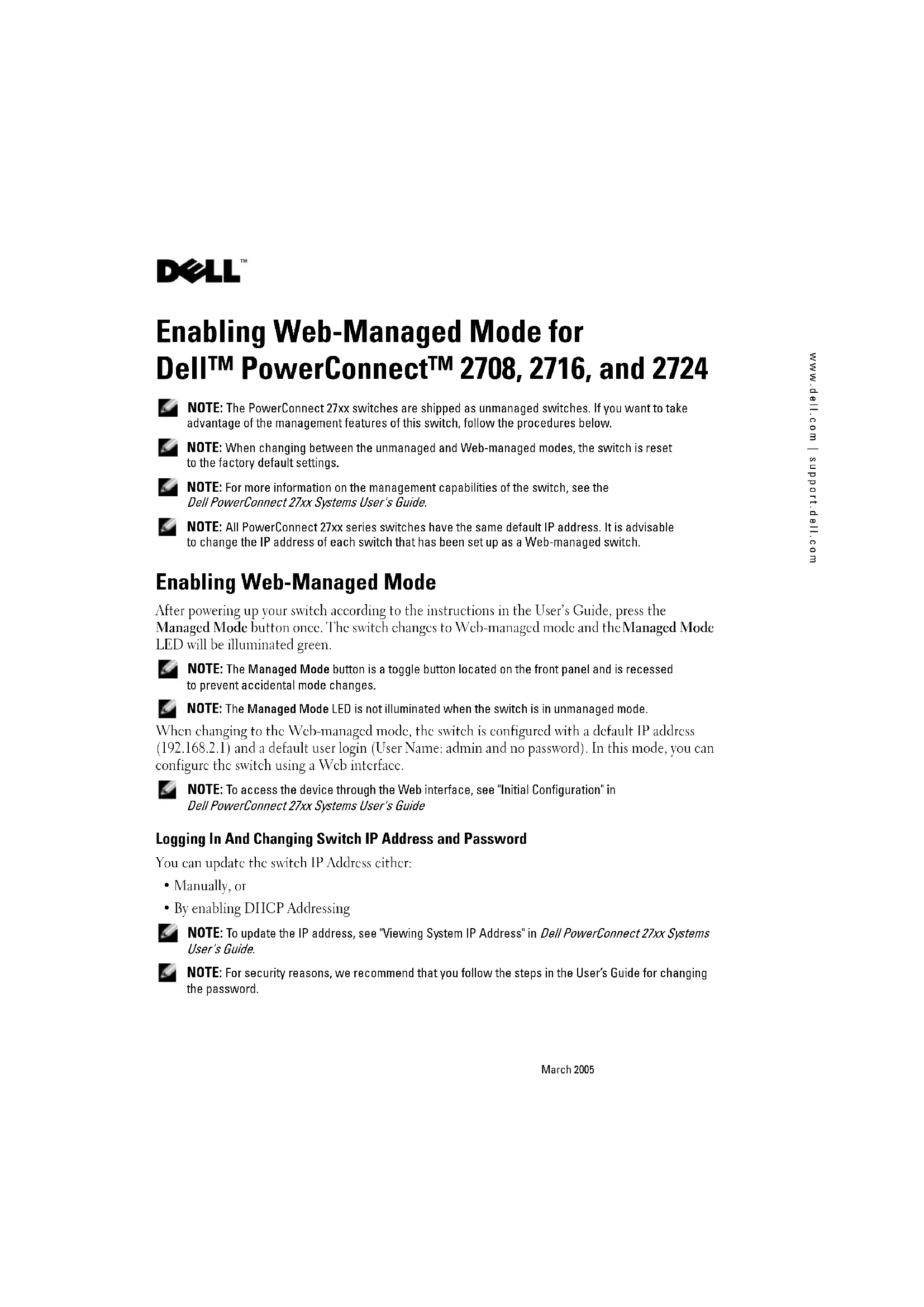

Activation du mode de gestion Web pour les systèmes Del™ PowerConnect™ 2708, 2716 et 2724
REMARQUE: les commutateurs PowerConnect 27xx sont livrés sans fonctions de gestion activées. Pour utiliser les fonctions de gestion du commutateur, suivez les procédures ci-après. REMARQUE: lors du passage du mode non géré au mode de gestion Web, le commutateur est réinitialisé avec les paramètres par défaut définis en usine. REMARQUE: pour plus d'informations sur les fonctions de gestion du commutateur, consultez le Guide d'utilisation des systèmes Dell PowerConnect 27xx. REMARQUE : tous les commutateurs PowerConnect 27xx possedent la meme adresse IP par defaut. Il est conseilé de changer l'adresse IP de chaque commutateur pour lequel la gestion Web a eté activée.
Activation de la gestion web
Après avoir mis le commutateur sous tension conformément aux instructions du Guide d'utilisation, appuyez sur le bouton Managed Mode (Mode généré). Le commutateur passé en mode de gestion Web et lc voyant Managed Mode s'allumc en vert.
REMARQUE: le bouton Managed Mode est un bouton bascule situé sur le panneau avant. Il est encastré pour prévenir tout changement de mode accidentel. REMARQUE: levoyant Managed Mode n'est pas allumé lorsque le commutateur est en mode non géré. Lors du passage en mode de gestion Web, le commutateur est configuré avec une adresse IP et un nom d'utilisateur par défaut (192.168.2.1 et admin). Aucun mot de passen est configuré. Ce mode permet de configurer le commutateur au moyen d'une interface Web. REMARQUE: pour acceder au périhérique via l'interface Web, voir "Configuration initiale" dans le Guide d'utilisation des systèmes Dell PowerConnect 27xx.
Connexion et modification de l'adresse IP et du mot de passer du commutateur
Vous pouvez modifier l'adresse IP du commutateur de deux façon :
- Manuellement, ou
- En activant l'adressage DHCP
REMARQUE: pour modifier l'adresse IP, voir "Affichage de l'adresse IP du système" dans le Guide d'utilisation des systèmes Dell PowerConnect 27xx. REMARQUE: pour des raisons de sécurité, nous vous conseillons de suivre les procédures décrites dans le Guide d'utilisation pour modifier le mot de passer.
Configuration par défaut du mode géné
Le tableau 1 décrit la configuration par défaut des modes géré et non géré.
Tableau 1. Configuration par défaut
| Mode non géré Mode géré | |
| Voyant du mode géré Éteint Vert | |
| IP Aucune Adresse IP et masque réseau par | défaut, pas de passerelle, DHCP désactivé |
| Base de données utilisateur Aucune Nom d'utilisateur "admin", | pas de mot de passc |
| BD de configuration N/A Ics valeurs par défaut sont | utilisés jusqu'à ce qu'elles soient modifiées, et rétablies chaque fois que vous appuyez sur le bouton Managed mode (Mode géré). |
