NetShelter ACCS1007 - Accessoire pour baie informatique APC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit de confinement d'air avant pour baie informatique
Marque	APC
Modèle	NetShelter ACCS1007
Compatibilité	Baie APC NetShelter SX 42U largeur 750 mm
Hauteur	1866 mm (42U)
Largeur	750 mm
Profondeur	Environ 100 mm
Poids	Environ 15 kg
Matériau	Acier, verre acrylique (Lexan)
Alimentation	Aucune (élément passif)
Fonction principale	Confinement de l'air chaud/froid pour améliorer l'efficacité de refroidissement
Contenu du kit	Plénums gauche et droit, inserts de support, porte en Lexan, charnières, fils de mise à la terre, plénums inférieur et supérieur, visserie
Installation	Montage en face avant de la baie, fixation par vis M6 et M4
Entretien et nettoyage	Nettoyer avec un chiffon doux non abrasif. Ne pas utiliser de solvants.
Sécurité	Utiliser des équipements de levage adaptés. Porter des gants de protection.
Pièces détachées réparables	Porte, charnières, vis, inserts. Réparation possible par remplacement des éléments endommagés.
Garantie	2 ans (standard APC)
Unité de vente	1 kit

FOIRE AUX QUESTIONS - NetShelter ACCS1007 APC

Quelle est la compatibilité du NetShelter ACCS1007 ?

Ce kit de confinement d'air est conçu pour les baies APC NetShelter SX de 42U et 750 mm de large.

Comment installer le kit ACCS1007 ?

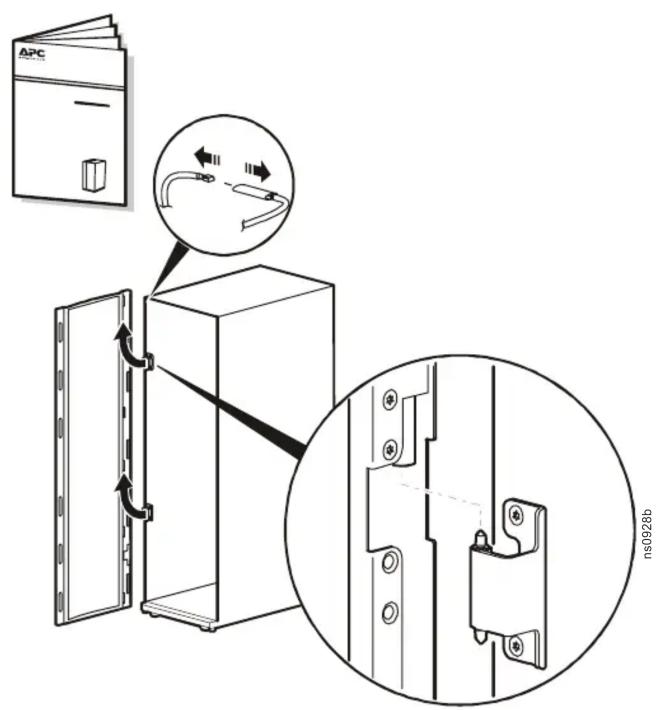

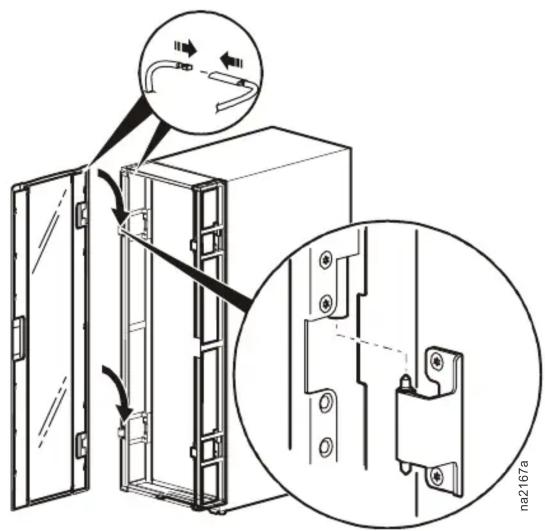

Fixez les plénums latéraux et les inserts de support avec les vis M6 et M4 fournies. Montez la porte en Lexan sur les charnières et connectez les fils de mise à la terre.

Quels outils sont nécessaires pour l'installation ?

Un tournevis cruciforme, une clé à douille M6, et éventuellement un niveau à bulle.

Le kit ACCS1007 nécessite-t-il une alimentation électrique ?

Non, il s'agit d'un élément passif qui ne nécessite aucune alimentation.

Puis-je monter ce kit seul ?

Il est recommandé d'être à deux personnes en raison du poids et de l'encombrement.

Comment nettoyer la porte en Lexan ?

Utilisez un chiffon doux et sec ou légèrement humide. Évitez les produits abrasifs ou à base d'alcool.

Le kit est-il réparable en cas de casse ?

Oui, les pièces comme la porte, les charnières ou la visserie peuvent être commandées séparément.

Quel est le poids total du kit ?

Environ 15 kg, selon la configuration.

Ce kit améliore-t-il l'efficacité énergétique ?

Oui, en confinant les flux d'air, il réduit les pertes et optimise le refroidissement, ce qui peut diminuer la consommation des climatiseurs.

Où trouver la notice complète ?

La notice est disponible en téléchargement gratuit au format PDF sur notice-facile.com. Utilisez la fonction 'Question IA' pour obtenir de l'aide.

MODE D'EMPLOI NetShelter ACCS1007 APC

Rack Air Containment Front Assembly for 42-U 750-mm Wide NetShelter® SX (ACCS1007)—Installation

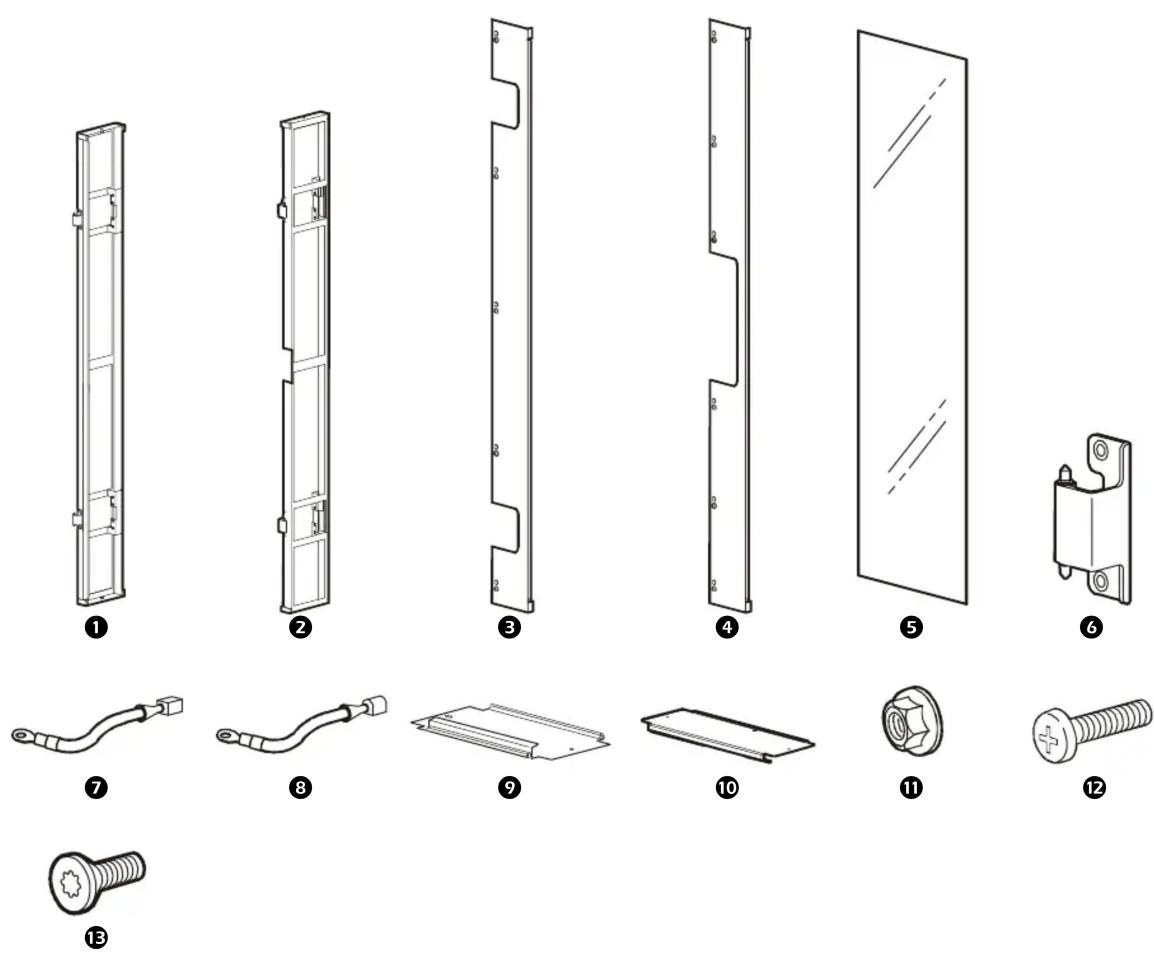

ItemDescriptionQuantity

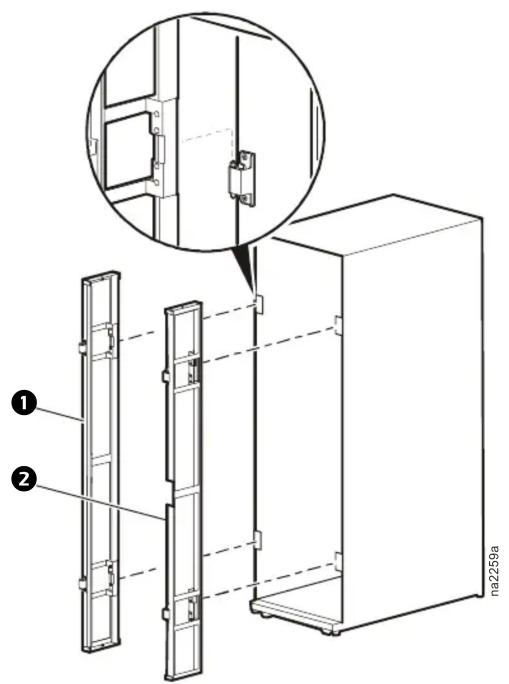

1 Left side plenum 1
2 Right side plenum 1

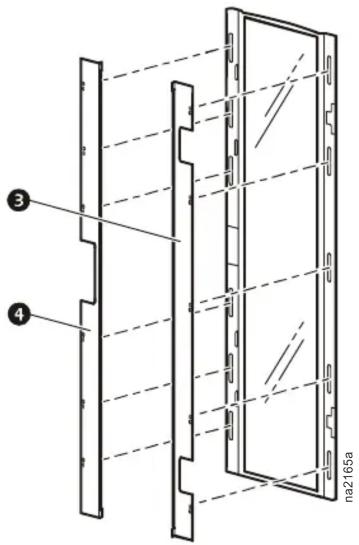

③ Bracket insert, hinge side 1
4 Bracket insert, latch side 1

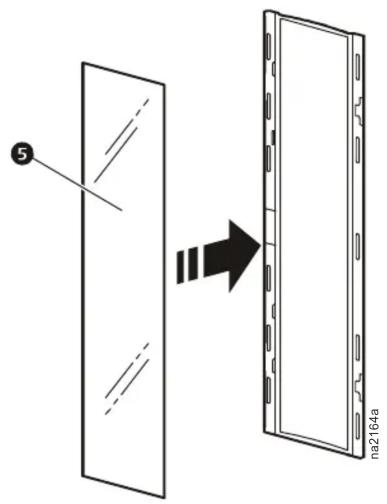

5 Front door Lexan ^® insert 1

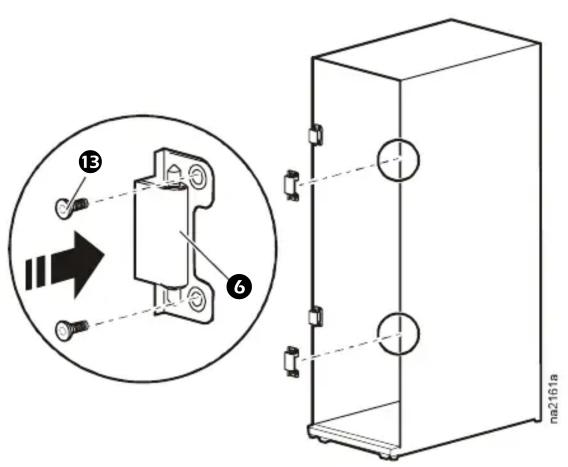

6 Hinges 2

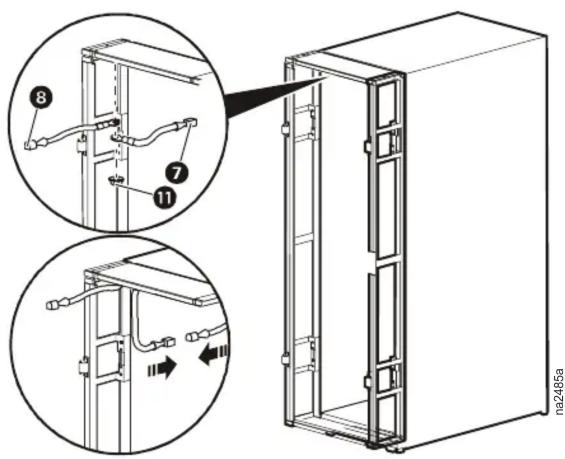

⑦ Grounding wire, female 1
8 Grounding wire, male 1

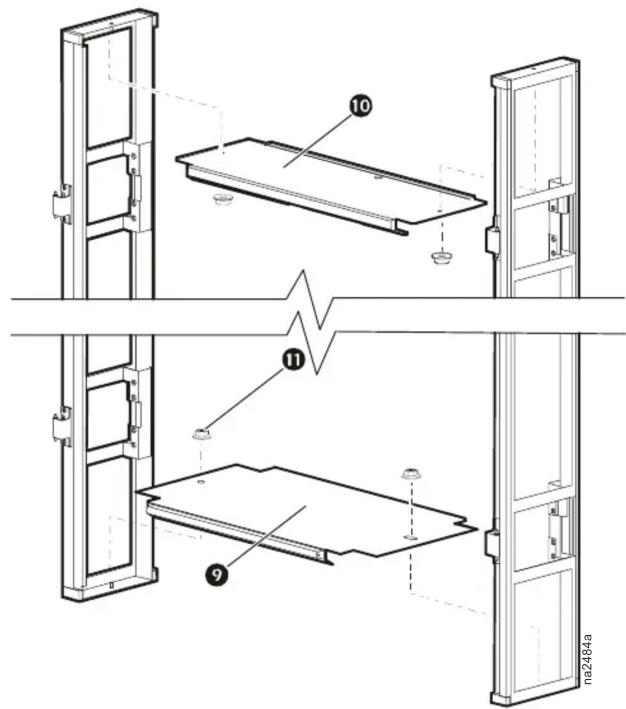

⑨ Bottom plenum 1
10 Top plenum 1
⑪ M6 flanged hex nuts 5

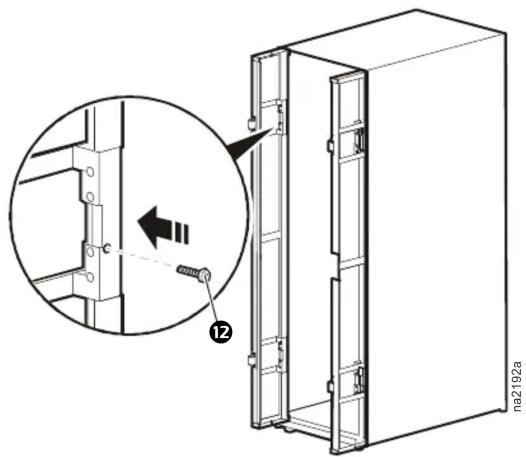

⑫ M4 × 12-mm pan head screw 1
⑬ M6 × 12-mm flat head screws 4

1

2

3

4

5

6

7

8

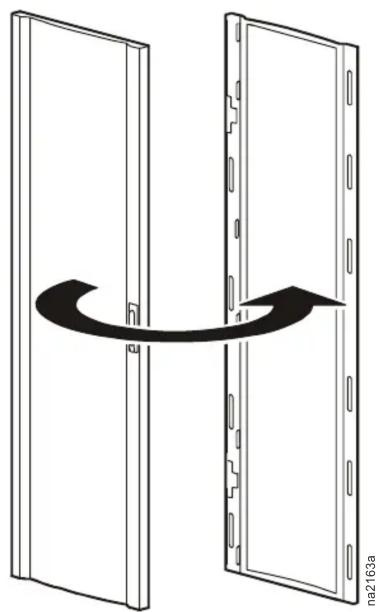

Diagram showing a door split into two compartments with an arrow indicating rotation (no text or symbols)

9

10

11

12
