| Type de produit | Cheville métallique à expansion |
| Marque | Hilti |
| Modèle | HSL3SKR |
| Matériau | Acier zingué |
| Diamètre de perçage (d₀) | 18 mm |
| Diamètre de la cheville | M8, M10, M12 (selon variante) |
| Longueur d'ancrage efficace (h_ef) | De 60 à 120 mm selon variante |
| Épaisseur de fixation (t_fix) | Jusqu'à 25 mm selon variante |
| Couple de serrage (T_inst) | 18 Nm (M8), 50 Nm (M10), 80 Nm (M12) |
| Charge admissible (traction) | Jusqu'à 25 kN selon variante et béton |
| Température d'utilisation | -40 °C à +80 °C |
| Résistance au feu | Classe R120 selon ETA |
| Utilisation | Béton fissuré et non fissuré |
| Entretien et nettoyage | Nettoyer le trou de perçage avant insertion |
| Sécurité | Utiliser une clé dynamométrique pour le serrage |
| Pièces détachées et réparabilité | Non applicable (cheville monobloc) |
| Informations générales | Notice disponible en téléchargement gratuit |
FOIRE AUX QUESTIONS - HSL3SKR HILTI
Comment installer la cheville Hilti HSL3SKR ?
Percez un trou de diamètre 18 mm à la profondeur requise. Nettoyez le trou, insérez la cheville, puis serrez l'écrou au couple indiqué à l'aide d'une clé dynamométrique.
Quel diamètre de perçage pour la HSL3SKR ?
Le diamètre de perçage standard est de 18 mm pour toutes les variantes (M8, M10, M12).
Quel couple de serrage appliquer ?
Le couple de serrage dépend de la taille : 18 Nm pour M8, 50 Nm pour M10 et 80 Nm pour M12.
Quelle charge maximale supporte la cheville ?
La charge admissible en traction varie selon la variante et la résistance du béton, jusqu'à 25 kN pour la plus grande taille.
La cheville convient-elle pour le béton fissuré ?
Oui, la HSL3SKR est certifiée pour une utilisation dans le béton fissuré et non fissuré selon l'ETA.
Quelle profondeur d'ancrage minimale ?
La profondeur d'ancrage efficace (h_ef) minimale est de 60 mm pour la variante M8.
La cheville résiste-t-elle au feu ?
Oui, elle offre une résistance au feu jusqu'à 120 minutes (classe R120) selon les conditions d'installation.
Peut-on réutiliser la cheville ?
Les chevilles à expansion sont généralement à usage unique. Une fois retirée, elle perd sa capacité de charge.
Quels matériaux peuvent être fixés ?
Cette cheville permet de fixer des éléments métalliques (acier) dans le béton, comme des supports, consoles ou rails.
Où télécharger la notice complète ?
La notice est disponible en téléchargement gratuit au format PDF sur notice-facile.com dans la page du produit.
Questions des utilisateurs sur HSL3SKR HILTI
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Cheville métallique au format PDF gratuitement ! Retrouvez votre notice HSL3SKR - HILTI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HSL3SKR de la marque HILTI.

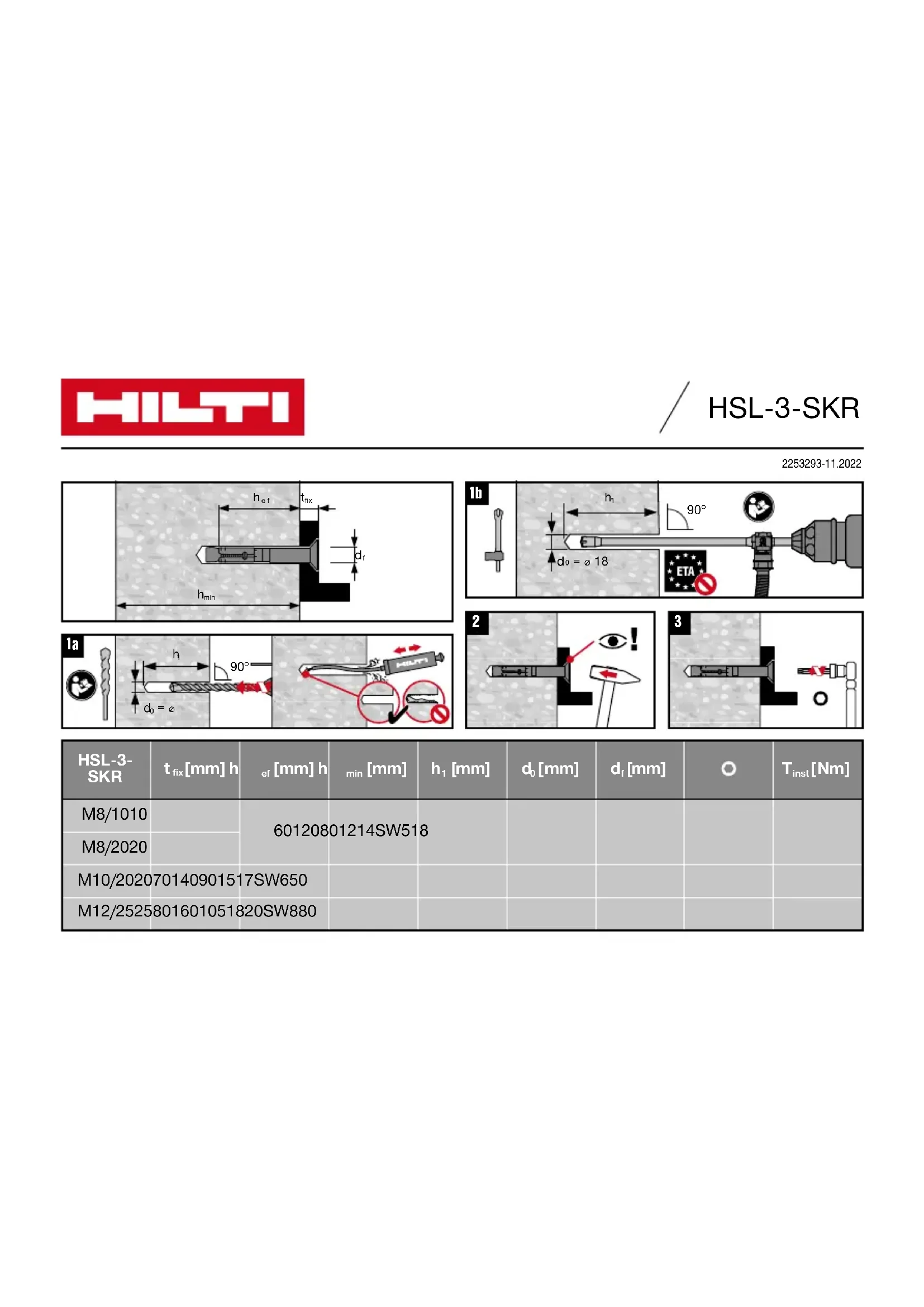

MODE D'EMPLOI HSL3SKR HILTI
2253293-11.2022


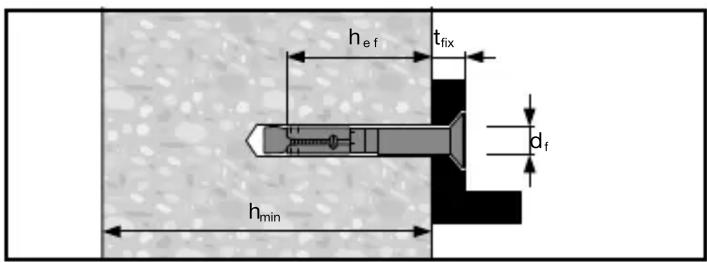

h_{ef} t_{fix} h_{min} d_f


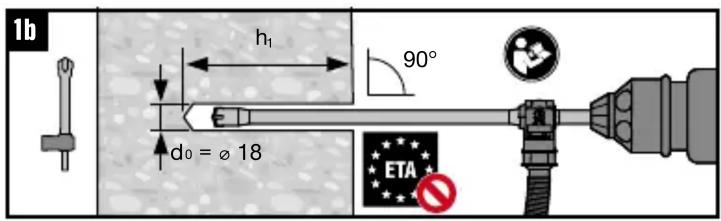

1b h₁ 90° d₀ = ø 18 ETA


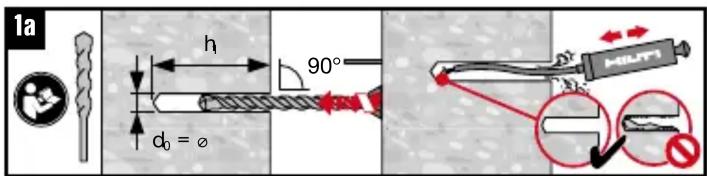

1a h 90° d₀ = ø MULTI
| M8/1010 | 60120801214SW518 | |||||||
| M8/2020 | ||||||||
| M10/2020 | 70140901517SW650 | |||||||
| M12/2525 | 801601051820SW880 | |||||||
