HSL3GR - Cheville métallique HILTI - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil HSL3GR HILTI au format PDF.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Marque | Hilti |
| Modèle | HSL3GR |
| Type de produit | Cheville métallique à expansion |
| Matériau | Acier |
| Diamètres disponibles | M8, M10, M12, M16, M20 |
| Profondeur d'ancrage efficace (hef) | M8: 20 mm; M10: 20 mm; M12: 25 mm; M16: 25 mm; M20: 30 mm (valeurs nominales) |
| Diamètre de perçage (d0) | M8: 12 mm; M10: 15 mm; M12: 18 mm; M16: 24 mm; M20: 28 mm |
| Diamètre nominal de l'ancrage (d) | M8: 13 mm; M10: 17 mm; M12: 19 mm; M16: 26 mm; M20: 31 mm |
| Couple de serrage (Tinst) | M8: 25 Nm; M10: 80 Nm; M12: 80 Nm; M16: 200 Nm; M20: 200 Nm (approximatif) |
| Épaisseur minimale du support (hmin) | M8: 60 mm; M10: 70 mm; M12: 80 mm; M16: 100 mm; M20: 125 mm |
| Profondeur de perçage minimale (h1) | M8: 120 mm; M10: 140 mm; M12: 160 mm; M16: 200 mm; M20: 250 mm |
| Entraxe minimal (a) | M8: 25 mm; M10: 30 mm; M12: 40 mm; M16: 50 mm; M20: 60 mm (approximatif) |
| Utilisation | Fixation de charges lourdes dans le béton armé ou non armé, zones fissurées et non fissurées |
| Matériau support | Béton (classe de résistance C12/15 à C50/60) |
| Température d'utilisation | -40°C à +80°C (estimation) |
| Entretien | Nettoyer avec un chiffon sec; ne pas utiliser de produits chimiques agressifs |
| Sécurité | Porter des gants et des lunettes de protection lors de l'installation; respecter les couples de serrage |
| Pièces détachées | Aucune pièce détachable; ancrage à usage unique |
| Réparabilité | Non réparable; remplacer si endommagé |
| Informations générales | Notice disponible en PDF; consulter les instructions d'installation et les valeurs de charge admissibles |
| Référence | 2253292-11.2022 |
FOIRE AUX QUESTIONS - HSL3GR HILTI
Comment installer la cheville Hilti HSL3GR ?
Percez un trou à la profondeur et au diamètre spécifiés selon le modèle. Nettoyez le trou. Insérez la cheville et serrez l'écrou au couple de serrage recommandé à l'aide d'une clé dynamométrique. Vérifiez que la cheville est bien en place.
Quel diamètre de perçage pour un ancrage M12 ?
Pour un ancrage M12, le diamètre de perçage (d0) est de 18 mm. Utilisez une mèche adaptée au béton.
Quelle profondeur d'ancrage minimale pour le modèle M8 ?
La profondeur d'ancrage efficace (hef) pour un M8 est de 20 mm. La profondeur de perçage minimale (h1) est de 120 mm.
Puis-je utiliser cette cheville dans du béton fissuré ?
Oui, la cheville Hilti HSL3GR est conçue pour une utilisation dans le béton fissuré et non fissuré. Respectez les distances aux bords et entre axes.
Quel couple de serrage pour le modèle M16 ?
Le couple de serrage (Tinst) pour un M16 est d'environ 200 Nm. Utilisez une clé dynamométrique calibrée.
Quels outils sont nécessaires pour l'installation ?
Vous aurez besoin d'un marteau perforateur avec une mèche adaptée, d'une soufflette pour nettoyer le trou, d'une clé dynamométrique et d'équipements de protection individuelle.
Comment vérifier que la cheville est correctement fixée ?
Après serrage, assurez-vous que l'écrou est bien serré au couple recommandé. La cheville ne doit pas tourner dans le trou. Un contrôle visuel et un test de serrage sont recommandés.
Quelle est la température maximale d'utilisation ?
La cheville peut être utilisée à des températures allant de -40°C à +80°C. Pour des températures plus élevées, consultez la notice.
La cheville est-elle réutilisable ?
Non, la cheville Hilti HSL3GR est un ancrage à usage unique. Une fois installée et retirée, elle ne peut pas être réutilisée. Remplacez-la si nécessaire.
Où puis-je trouver les valeurs de charge admissibles ?
Les valeurs de charge admissibles sont indiquées dans la notice technique fournie avec le produit. Consultez également le site Hilti ou contactez le support technique.
Questions des utilisateurs sur HSL3GR HILTI
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Cheville métallique au format PDF gratuitement ! Retrouvez votre notice HSL3GR - HILTI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HSL3GR de la marque HILTI.
MODE D'EMPLOI HSL3GR HILTI
2253292-11.2022

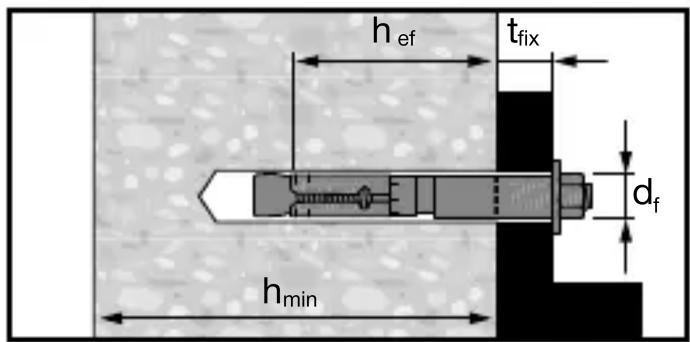

| HSL-3-GR | t_fix [mm] h | ef [mm] h | min [mm] | h_1 [mm] | d_0 [mm] | d [mm] | a[mm] | T_inst [Nm] | ||||||
| 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | ||||||
| M8 20/-/- 20 - - 60 - - | 120 170 195 | h_ef+20 | 12 14 | 13 25 | ||||||||||
| M8 100/80/60 100 80 60 60 80 100 | ||||||||||||||
| M10 20/-/- 20 - - 70 - - | 140 195 215 15 17 | |||||||||||||
| M10 100/80/60- 100 80 60 70 90 110 | ||||||||||||||
| M12 25/-/- 25 - - 80 - - | 160 225 250 | h_ef+25 | 18 20 | 19 80 | ||||||||||
| M12 100/75/50 100 75 50 80 105 130 | ||||||||||||||
| M16 25/-/- 25 - - 100 - - | 200 275 300 24 26 | |||||||||||||
| M16 100/75/50 100 75 50 100 125 150 | ||||||||||||||
| M20 30/-/- 30 - - 125 - - | 250 380 410 h | ef+30 | 28 31 | 30 | 200 | |||||||||
| M20 100/70/40 100 70 40 125 155 185 | ||||||||||||||
