BSK2035 - Endoscope BASETECH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Endoscope (caméra d'inspection)
Marque	BaseTech
Modèle	BSK2035
Dimensions du boîtier Wi-Fi	94 x 22 x 21 mm (L x l x h)
Diamètre du corps de la caméra	8 mm
Longueur du câble	3,5 m
Poids	100 g
Alimentation	5 V/CC via USB-A
Type de batterie	Li-Po 3,7 V 550 mAh
Autonomie de la batterie	Environ 70 minutes
Temps de charge	Environ 1 heure
Indice de protection	IP67 (corps et câble de la caméra)
Résolution de la caméra	2 mégapixels CMOS, 1600 x 1200 pixels
Résolution photo maximale	1920 x 1440 px
Résolution vidéo maximale	640 x 480 px
Éclairage	8 LED, luminosité max 104 lm, température de couleur 5500-6000 K
Connectivité sans fil	Wi-Fi 802.11b/g/n, portée environ 10 m
Accessoires inclus	Capuchon d'étanchéité, crochet, aimant, miroir, câble de charge, mode d'emploi
Systèmes supportés	iOS 8.0+, Android 4.4+, Windows, macOS
Conditions de fonctionnement	0 à +50 °C, <95 % HR

FOIRE AUX QUESTIONS - BSK2035 BASETECH

Comment recharger la batterie de l'endoscope ?

Connectez le câble de charge au port MicroUSB du boîtier Wi-Fi et à une source d'alimentation USB. Le voyant rouge indique la charge ; il s'éteint une fois la batterie pleine. Utilisez de préférence un adaptateur secteur, car les ports USB d'ordinateur ne fournissent pas assez de courant.

Puis-je utiliser l'endoscope sous l'eau ?

Oui, le corps et le câble de la caméra sont IP67, donc protégés contre l'immersion jusqu'à 1 mètre pendant 30 minutes. Utilisez le capuchon d'étanchéité fourni pour une protection accrue. Ne plongez pas le gradateur, le connecteur USB-A ou le boîtier Wi-Fi.

Comment connecter l'endoscope à mon smartphone ?

Allumez le boîtier Wi-Fi en maintenant le bouton d'alimentation enfoncé. Sur votre téléphone, connectez-vous au réseau Wi-Fi nommé BASETech BSK-2035. Lancez l'application HD wifi Endoscope (téléchargeable depuis l'App Store ou Google Play). L'image de la caméra apparaîtra.

Que faire si l'image ne s'affiche pas sur mon téléphone ?

Vérifiez que votre téléphone est bien connecté au Wi-Fi de l'endoscope. Fermez et rouvrez l'application. Vérifiez le niveau de batterie du boîtier Wi-Fi. Dans les paramètres de votre téléphone, autorisez l'application à accéder au WLAN. Activez puis désactivez les données mobiles.

Comment nettoyer l'objectif de la caméra ?

Débranchez la caméra avant le nettoyage. Utilisez une petite brosse ou des cotons-tiges pour l'objectif. Essuyez le boîtier avec un chiffon propre, sec et sans fibres. N'utilisez pas de produits abrasifs ou d'alcool.

L'endoscope peut-il être utilisé sur des personnes ou des animaux ?

Non, l'utilisation sur des personnes ou des animaux est interdite. L'appareil est conçu uniquement pour l'inspection de systèmes techniques hors tension.

Quels accessoires sont inclus avec l'endoscope ?

Le contenu de l'emballage comprend : l'endoscope avec boîtier Wi-Fi, un capuchon d'étanchéité, trois accessoires (crochet, aimant, miroir), un câble de charge et le mode d'emploi.

Comment régler la luminosité des LED ?

Tournez le gradateur de lumière annulaire situé sur le câble : + augmente la luminosité, - la réduit. Les LED permettent un éclairage jusqu'à 104 lumens.

Puis-je utiliser l'endoscope avec un ordinateur ?

Oui, connectez la caméra directement à un port USB-A de l'ordinateur. Sous Windows, installez l'application Smart Camera (téléchargeable sur conrad.com). Sous macOS, utilisez Photo Booth, QuickTime Player ou VLC. La connexion Wi-Fi n'est pas disponible pour un ordinateur.

Quelle est l'autonomie de la batterie ?

La batterie Li-Po de 550 mAh offre une autonomie d'environ 70 minutes en utilisation continue. Le temps de charge complet est d'environ 1 heure.

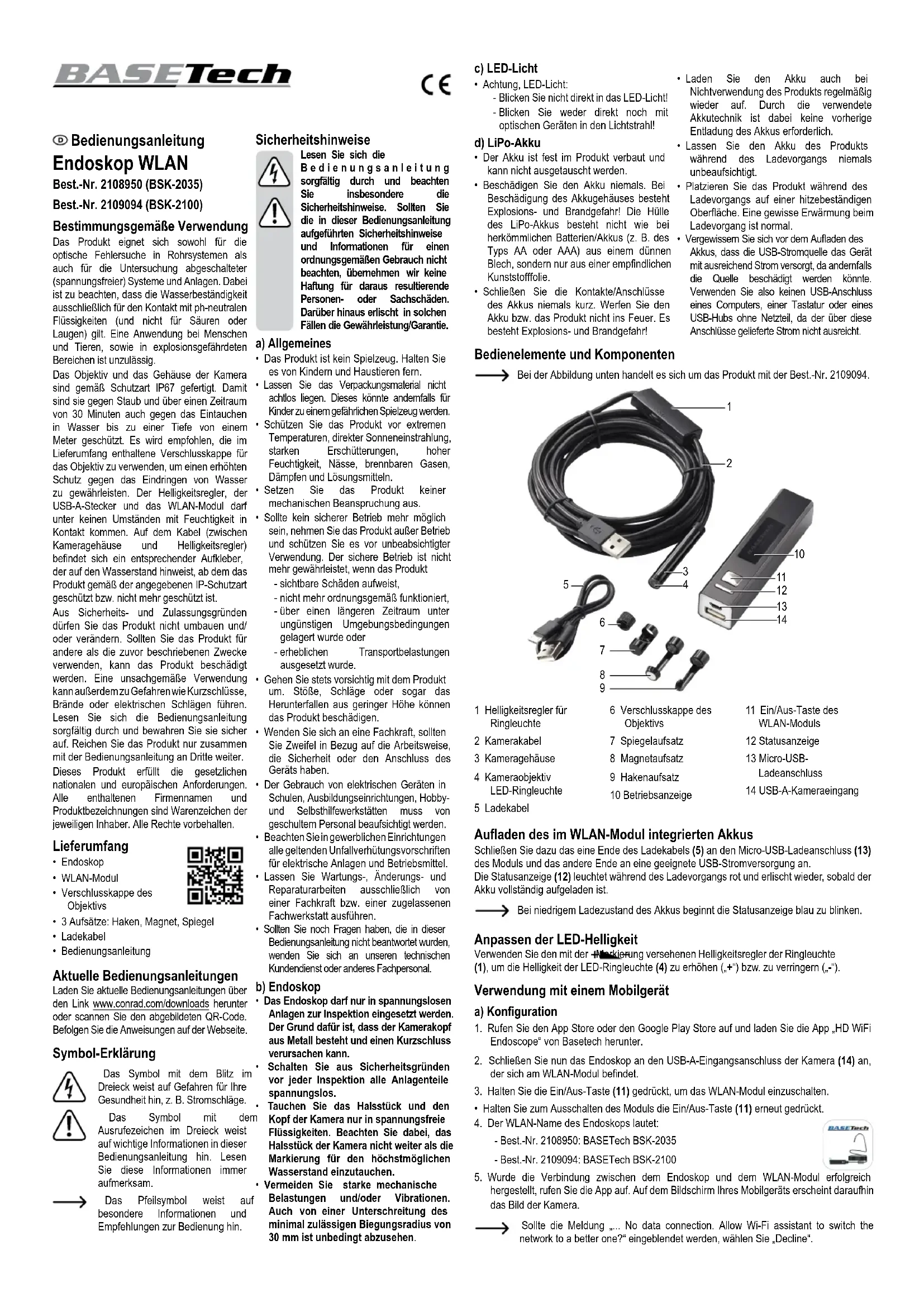

MODE D'EMPLOI BSK2035 BASETECH

N° de commande 2109094 (BSK-2100)

Utilisation prévue

Le produit convient au dépannage optique ou à l'inspection des systèmes de tuyauterie ainsi que des systèmes et installations hors tension (sans tension). La résistance à l'eau s'applique uniquement au contact avec des liquides (pas d'acides ni de solutions alcalines). Il est interdit d'utiliser le produit sur des personnes, des animaux et dans des environnements potentiellement explosifs.

L'objectif et le boîtier de la caméra ont un indice de protection IP67. Ils sont protégés contre la poussière et l'immersion dans l'eau jusqu'à une profondeur de 1 mètre pendant 30 minutes. Il est recommandé d'utiliser le bouchon d'étanchéité de la lentille fourni pour une protection accrue contre la pénétration de l'eau. Ne mouillez pas le gradateur, le connecteur USB-A ou le boîtier Wi-Fi. Le câble (entre le boîtier de la caméra et le gradateur) comporte un autocollant de niveau d'eau qui indique où commence et où s'arrête la protection IP.

Pour des raisons de sécurité et d'homologation, toute restructuration et/ou modification du produit est interdite. Toute utilisation à des fins autres que celles décrites ci-dessus pourrait endommager le produit. De plus, une mauvaise utilisation pourrait entraîner des risques tels que les courts-circuits, les incendies, les chocs électriques, etc. Lisez attentivement les instructions du mode d'emploi et conservez-le dans un endroit sûr. Ne mettez ce produit à la disposition de tiers qu'avec son mode d'emploi. Ce produit est conforme aux exigences nationales et européennes en vigueur. Tous les noms d'entreprises et appellations de produits sont des marques commerciales de leurs propriétaires respectifs. Tous droits réservés.

Contenu de l'emballage

• Endoscope • Boîtier Wi-Fi
• Capuchon d'étanchéité de la lentille • 3 accessoires : (crochet, aimant, miroir)
• Câble de charge
• Mode d'emploi

Mode d'emploi actualisé

Téléchargez le mode d'emploi le plus récent sur www. conrad. com/downloads ou scannez le code QR indiqué. Suivez les instructions figurant sur le site Web.

Explication des symboles

Le symbole avec l'éclair dans un triangle indique qu'il y a un risque pour votre santé, par ex. en raison d'une décharge électrique.

Le symbole avec le point d'exclamation dans un triangle sert à indiquer les informations importantes présentes dans ce mode d'emploi. Veuillez lire ces informations attentivement.

Le symbole de la flèche indique des informations spécifiques et des conseils spéciaux pour le fonctionnement.

Consignes de sécurité

Lisez attentivement le mode d'emploi et observez particulièrement les consignes de sécurité. Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultant du non-respect des consignes de sécurité et des informations relatives à la manipulation correcte contenues dans ce manuel. De tels cas entraînent l'annulation de la garantie.

A) Informations générales

• Cet appareil n'est pas un jouet. Il doit rester hors de portée des enfants et des animaux domestiques.
• Ne laissez pas traîner le matériau d'emballage. Celui-ci peut se révéler dangereux si des enfants le prennent pour un jouet.
• Gardez l'appareil à l'abri de températures extrêmes, de la lumière directe du soleil, de secousses intenses, d'humidité élevée, d'eau, de gaz inflammables, de vapeurs et de solvants.
• N'exposez pas le produit à des contraintes mécaniques.
• Si une utilisation du produit en toute sécurité n'est plus possible, arrêtez de l'utiliser et protégez-le de toute utilisation accidentelle. Un fonctionnement sûr ne peut plus être garanti si le produit :
• est visiblement endommagé,
• ne fonctionne plus correctement,
• a été stocké pendant une période prolongée dans des conditions défavorables ou
• a été transporté dans des conditions très rudes.
• Manipulez le produit avec précaution. Des secousses, des chocs ou une chute, même de faible hauteur, peuvent endommager le produit.
• Consultez un spécialiste en cas de doute sur le fonctionnement, la sécurité ou le raccordement de l'appareil.
• L'utilisation d'appareils électriques dans des écoles, des centres de formation et de loisirs ainsi que dans les ateliers de bricolage doit être surveillée par du personnel qualifié.
• Dans les ateliers, observez toutes les réglementations de prévention des accidents applicables pour ce genre d'installations industrielles et d'équipements électriques.
• L'entretien, les modifications et les réparations doivent être effectués uniquement par un technicien ou un centre de réparation agréé.
• Si vous avez des questions qui sont restées sans réponse après avoir lu toutes les instructions d'utilisation, contactez notre service de support technique ou un autre technicien spécialisé.

B) Endoscope

• L'endoscope est adapté à l'inspection uniquement dans les systèmes sans tension. La tête de la caméra est en métal et peut provoquer un court-circuit.
• Pour des raisons de sécurité, assurez-vous que tous les composants du système sont hors tension avant l'inspection.
• Ne tenez le col et la tête de la caméra que dans des liquides sans tension. N'immergez pas le col de la caméra au-delà de la marque « max. water level ».
• Évitez les fortes charges mécaniques et/ou les vibrations. Ne dépassez pas le rayon de courbure minimal de 30 mm.

C) Éclairage LED

- Attention, éclairage LED :

• Ne regardez pas directement la lumière produite par les diodes LED !
• Ne regardez pas directement dans le faisceau ni avec des instruments optiques !

D) Batterie Li-Po

• L'accumulateur est intégré au produit, il n'est pas remplaçable.
• N'endommagez jamais l'accumulateur. Un dommage sur le boîtier de l'accumulateur peut provoquer un risque d'explosion et d'incendie ! Contrairement aux batteries conventionnelles / accumulateurs (p. ex., les batteries de type AA ou AAA), le boîtier de l'accumulateur au Li-Po n'est pas constitué d'une fine feuille, mais d'un film plastique sensible uniquement.
• Ne court-circuitez jamais les contacts de l'accumulateur. Ne jetez pas l'accumulateur ou le produit dans le feu. Cela provoque un risque d'explosion et d'incendie !
• Rechargez régulièrement l'accumulateur même lorsque vous n'utilisez pas le produit. Grâce à la technologie des accumulateurs, un déchargement préalable de l'accumulateur n'est pas nécessaire.
• Ne rechargez jamais l'accumulateur du produit sans surveillance.
• Au cours du chargement, placez le produit sur une surface qui ne soit pas sensible à la chaleur. Il est normal que de la chaleur soit générée lors de la recharge.
• Avant de charger la batterie, assurez-vous que la source d'alimentation USB peut fournir suffisamment de courant, sinon vous risquez d'endommager la source. N'utilisez pas le port USB d'un ordinateur, d'un clavier ou d'un raccord USB sans adaptateur secteur, car le courant fourni par ces ports est insuffisant.

Éléments de fonctionnement/commande

Le numéro d'article 2109094 est indiqué ci-dessous.

1 Gradateur de lumière annulaire 2 Câble de la caméra 3 Corps de la caméra 4 Lumière annulaire LED de l'objectif de la caméra

5 Câble de charge 6 Capuchon d'étanchéité de la lentille 7 Embout à miroir 8 Embout magnétique 9 Embout recourbé

10 Témoin d'alimentation 11 Bouton d'alimentation du boîtier Wi-Fi 12 Indicateur d'état 13 Port de charge MicroUSB 14 Entrée caméra USB-A

Recharger la batterie du boîtier Wi-Fi

Connectez une extrémité du câble de charge (5) au port de charge MicroUSB (13), et l'autre extrémité à une alimentation électrique appropriée.

L'indicateur d'état (12) s'allume en rouge lors de la charge et s'éteint lorsque la batterie est complètement chargée.

L'indicateur d'état clignote en bleu lorsque la batterie est faible.

Régler la luminosité des LED

Utilisez le gradateur de lumière annulaire (1) pour +▶- (augmenter « + » ou réduire « - ») la luminosité de la lumière annulaire LED (4).

A) Configuration

1. Visitez l'App Store ou Google Play Store et téléchargez l'application « HD wifi Endoscope » de Basetech.
2. Connectez l'endoscope à l'entrée USB-A de la caméra (14) sur le boîtier Wi-Fi.
3. Appuyez sur le bouton d'alimentation (11) et maintenez-le enfoncé pour allumer le boîtier Wi-Fi.
4. Appuyez sur le bouton d'alimentation et maintenez-le enfoncé pour l'éteindre à nouveau.
5. Le nom de l'endoscope Wi-Fi est :
6. N° de commande 2108950 : BASETech BSK-2035
7. N° de commande 2109094 : BASETech BSK-2100

1. Après la connexion à l'endoscope Wi-Fi, lancez l'application. L'image de la caméra apparaît à l'écran.

Si le message suivant apparaît : «... No data connection. Allow Wi-Fi assistant to switch the network to a better one? », sélectionnez « Decline ».

b) Dépannage

Problème Suggestion
Impossible d'enregistrer des photos ou des vidéos sur votre téléphone.	Autorisez « HD wifi Endoscope » à accéder à vos albums.
L'image en direct ne s'affiche pas après le lancement de l'application.	Assurez-vous que votre téléphone est connecté au Wi-Fi « HD wifi Endoscope ».Fermez l'application et rouvrez-la.Vérifiez le niveau de la batterie du boîtier Wi-Fi.Entrez les paramètres de votre appareil mobile et autorisez l'application « HD wifi Endoscope » à accéder à « WLAN » ou « WLAN & Cellular Data ».Activez puis désactivez à nouveau les données du téléphone portable.

A) Connexions

• Vous ne pouvez pas vous connecter sans fil à un ordinateur portable ou de bureau en utilisant le boîtier Wi-Fi. L'endoscope doit être connecté via un port USB-A disponible sur votre ordinateur. Votre ordinateur configurera automatiquement l'appareil et le définira comme une caméra lors de la connexion. Attendez quelques instants pour que cela soit effectif et suivez les instructions à l'écran pour terminer le processus de configuration.
• Vous pouvez configurer l'endoscope comme un dispositif de capture vidéo en utilisant les lecteurs de médias fournis avec votre ordinateur, ou en téléchargeant d'autres en ligne, par exemple VLC Media Player (www. videolan. org/vlc).

B) Windows®

1. Nous suggérons d'utiliser l'application intégrée « Smart Camera » :
2. Visitez le site www. conrad. com/downloads et saisissez le numéro de l'article.
3. Téléchargez l'application « Smart Camera ».
4. Installez l'application sur votre ordinateur.
5. Connectez l'endoscope à un port USB-A disponible sur votre ordinateur.
6. Double-cliquez sur l'icône « Smart Camera » pour lancer l'application.

Problème Suggestion
L'image en direct ne s'affiche pas après le lancement de l'application.	Assurez-vous que « l'appareil » approprié est sélectionné.Consultez la partie : Aperçu de l'application → « Paramètres ».Quittez l'application, puis déconnectez l'endoscope.Attendez quelques instants puis reconnectez l'endoscope. Laissez à votre ordinateur le temps de charger le périphérique USB.Redémarrez l'application.

Aperçu de l'application « Paramètres »

Réglage Description
"Device" Sélectionnez l'endoscope dans le menu déroulant.
"Video Format" Réglez la résolution et la fréquence d'images
"Recording Method" Choisissez une qualité d'enregistrement.
"Video Renderer" Non applicable
"Video Compressor" Sélectionnez le format de compression.
"Audio Device" Non applicable
"Audio Compressor" Non applicable
"IP cameras" Non applica ble
"Video Advanced Settings..."	Ajustez les réglages de l'enregistreur vidéo et de la caméra.
"Photo Snap Setting"	Définissez l'emplacement de sauvegarde des photos et des vidéos.Ajoutez un préfixe aux noms de fichiers sauvegardés.Définissez des intervalles pour la prise automatique de photos.

C) macOS

L'application « Smart Camera » n'est pas compatible avec le système d'exploitation Mac. Nous suggérons d'utiliser ce qui suit : « Photo Booth », « QuickTime Player » ou « VLC Player ».

Nettoyage et entretien

• Débranchez la caméra du boîtier Wi-Fi ou de l'ordinateur avant chaque nettoyage.
• Après utilisation dans des liquides, rincez toujours correctement le col de la caméra à l'eau claire et séchez-le avant de ranger le produit dans le boîtier. La caméra peut être rincée jusqu'à l'étiquette du drapeau.
• Pour nettoyer l'objectif de la caméra, utilisez une petite brosse ou des cotons-tiges.
• Essuyez les endroits sales à l'aide d'un chiffon propre, sec et sans fibres.
• N'utilisez pas de produits de nettoyage abrasifs, d'alcool à friction ou autre produit chimique; ceux-ci risqueraient d'abîmer le boîtier et de causer des dysfonctionnements.

Déclaration de conformité (DOC)

Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau, déclare par la présente que ce produit est conforme à la directive 2014/53/UE.

Le texte intégral de la déclaration de conformité UE est disponible au lien suivant : www. conrad. com/downloads

Sélectionnez une langue en cliquant sur le drapeau correspondant puis saisissez le numéro de commande du produit dans le champ de recherche pour pouvoir télécharger la déclaration de conformité UE sous format PDF.

Élimination des déchets

Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères. En fin de vie, éliminez l'appareil conformément aux dispositions légales en vigueur. Ainsi, vous respectez les ordonnances légales et contribuez à la protection de l'environnement.

A) Généralités

Alimentation.... 5 V/CC via USB-A Batterie..... Lipo 3,7 V 550 mAh (2,035 Wh)

Temps de charge de la batterie.... env. 1 h

Autonomie de la batterie.... env. 70 min

Quantité de LED : 8

Consommation électrique 3,2 V 100 mA

Luminosité : 104 lm max.

Temp. de couleur 5500 - 6000 k

Indice de protection.... IP67 (corps et câble de la caméra uniquement)

Capteur de caméra.... 2 mégapixels CMOS

Résolution de la caméra.... 1600 x 1200 pixels

Résolution photo.... 640 x 480, 1280 x 960, 1600 x 1200, 1920 x 1440 px

Résolution vidéo.... 640 x 480, 320 x 240 px

Fréquence d'images 25 ips

Profondeur de champ.... 4 -10 cm

Balance des blancs/exposition..... Automatique

Format vidéo.... mp4

Format photo...... JPEG

Rayon de courbure.... > 30 mm

Conditions de fonctionnement..... 0 à +70 °C, <95 % HR (sans condensation)

Conditions de fonctionnement..... 0 à +50 °C, <95 % HR (sans condensation)

Dimensions...... Boîtier Wi-Fi : 94 x 22 x 21 mm (L x l x h)

Corps de la caméra : ø8 mm (sans embout)

Câble de la caméra

Poids.... 100 g

B) Wi-Fi

SSID...... N° de commande 2108950 : BASETech BSK-2035

N° de commande 2109094 : BASETech BSK-2100

Connectivité...... Wi-Fi 802.11b/802.11n

Gamme de fréquences....2,4000 - 2,4835 GHz

Distance de transmission.... env. 10 m (ligne de visée)

Puissance de transmission..... < 20 dBm

C) Appareil mobile/ PC

Systèmes d'application pris en charge.... iOS 8.0 ou versions ultérieures, Android 4.4 ou versions ultérieures,

Prise en charge du Plug & Play.... Windows® et Mac OS

Application intégrées.... Windows® XP ou versions ultérieures (16/32 bits)

Applications intégrées...... Windows®: Caméra intelligente

Android : Endoscope Wi-Fi HD

iOS : Endoscope Wi-Fi HD

Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www. conrad. com). Tous droits réservés y compris la traduction. La reproduction par n'importe quel moyen, p. ex. photocopie, microfilm ou saisie dans des systèmes de traitement électronique des données, nécessite l'autorisation préalable par écrit de l'éditeur. La réimpression, même en partie, est intercita. Cette publication représente l'état technique au moment de l'impression.
