498876L - Câble pour ordinateur et périphérique Leviton - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Trousse de répartition de fibres optiques (Fan-Out Kit)
Marque	Leviton
Modèle	498876L
Utilisation	Dégager 6 ou 12 fibres de 250 µm d'un câble multifibre à remplissage lâche pour former des tubes de gainage de 900 µm
Nombre de fibres prises en charge	6 ou 12
Diamètre des fibres d'entrée	250 µm
Diamètre des tubes de sortie	900 µm
Longueur de l'unité de terminaison	60 ou 90 cm
Contenu de la trousse	Couvercle, unité de terminaison pour 6–12 fibres, base
Outils recommandés	Ruban isolant, tampons non pelucheux, marqueur indélébile, dégainoir de tube, nettoyeur de gel, pince à bec effilé, adhésif Loctite 411, tampon de talc
Précautions de sécurité	Porter des lunettes de sécurité ; ne jamais regarder directement une source de lumière optique ; éliminer les débris de fibre
Méthode de fixation du tube	Sertissage avec une pince à bec effilé, possible ajout d'adhésif Loctite 411
Nettoyage des fibres	Tampons d'alcool ou talc pour éliminer le gel de remplissage
Chromocodage	Respecter le code couleur : commencer par la fibre bleue
Procédure de raccordement	Insérer chaque fibre dans le tube de couleur correspondante, puis pousser délicatement
Type de câble compatible	Câble multifibre à remplissage lâche
Entretien	Nettoyer les fibres avec des tampons non pelucheux imbibés d'alcool ; utiliser du talc pour faciliter l'insertion

FOIRE AUX QUESTIONS - 498876L Leviton

Combien de fibres puis-je dégager avec ce kit ?

Le kit 498876L permet de dégager 6 ou 12 fibres de 250 µm selon l'unité de terminaison choisie (60 cm pour 6 fibres, 90 cm pour 12 fibres).

Quel type de câble est compatible avec ce kit ?

Ce kit est conçu pour les câbles multifibres à remplissage lâche contenant des fibres de 250 µm.

Quelle est la longueur de l'unité de terminaison ?

L'unité de terminaison est disponible en deux longueurs : 60 cm pour 6 fibres et 90 cm pour 12 fibres.

Dois-je utiliser des outils spécifiques ?

Oui, des outils recommandés sont nécessaires : ruban isolant, tampons non pelucheux, marqueur indélébile, dégainoir de tube, nettoyeur de gel, pince à bec effilé, adhésif Loctite 411 et tampon de talc.

Comment nettoyer les fibres avant insertion ?

Utilisez des tampons d'alcool ou du talc pour éliminer le gel de remplissage des fibres exposées.

Quelles précautions de sécurité dois-je prendre ?

Portez toujours des lunettes de sécurité, ne regardez jamais directement une source de lumière optique et éliminez soigneusement les débris de fibre.

Comment fixer le tube dans la base de la trousse ?

Utilisez une pince à bec effilé pour sertir le tube dans les paires de sertissage. Pour une meilleure tenue, ajoutez quelques gouttes d'adhésif Loctite 411 aux points de sertissage.

Puis-je réutiliser le kit après une première installation ?

Le kit est conçu pour une installation unique par tube multifibre. Une fois la trousse montée et fermée, elle reste en place. Pour un autre tube, il faut utiliser une nouvelle trousse.

Comment insérer les fibres dans les tubes de couleur ?

Respectez le chromocodage : commencez par la fibre bleue, insérez 15 cm dans le tube correspondant, puis répétez pour chaque fibre dans l'ordre des couleurs.

Que faire si les fibres s'entortillent lors de l'insertion ?

Tournez l'unité de terminaison dans le sens opposé pour démêler les fibres, tout en maintenant une légère tension.

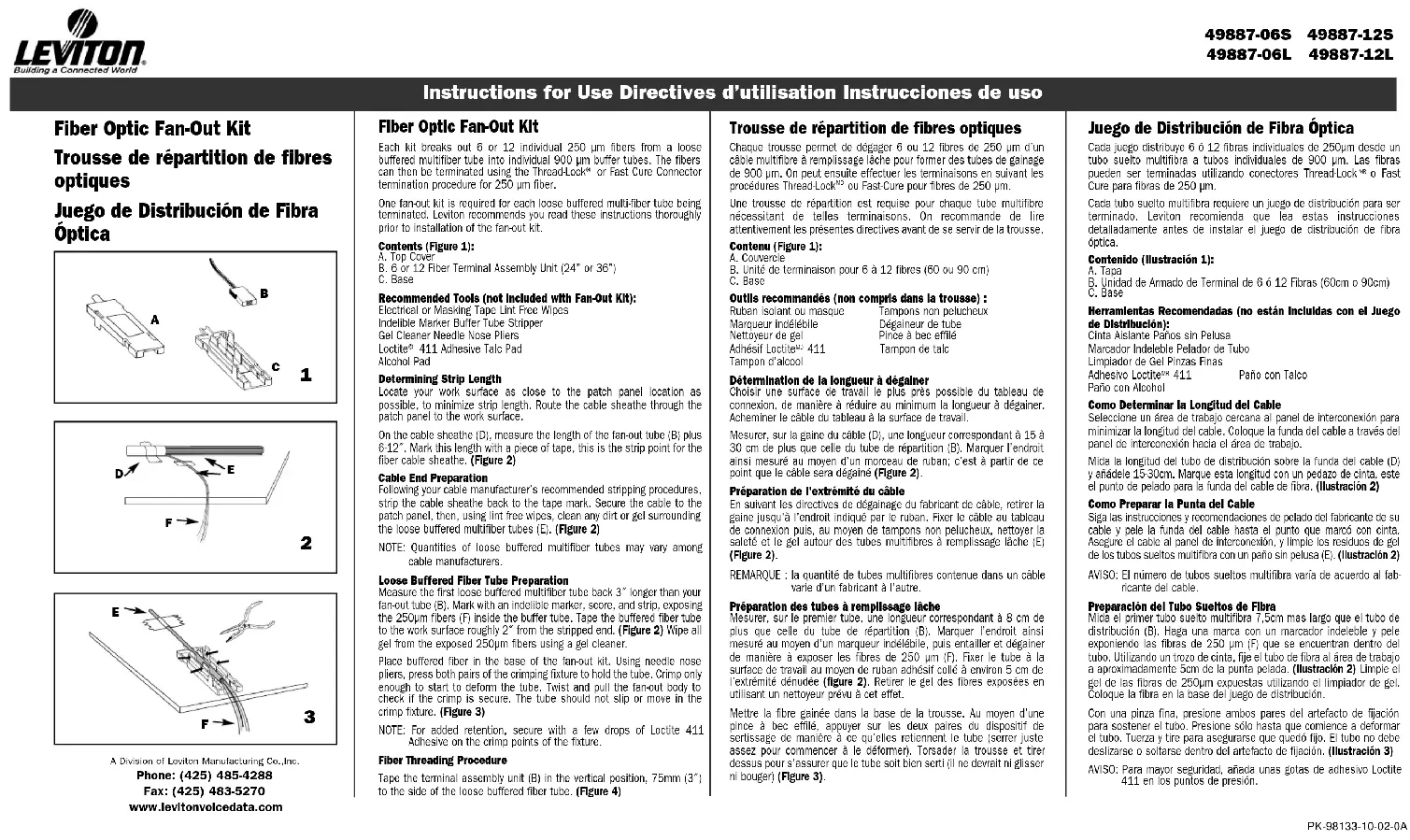

MODE D'EMPLOI 498876L Leviton

Trousse de répartition de fibres optiques

Chaque trousse permet de dégager 6 ou 12 fibres de 250 µm d'un câble multifibre à remplissage lâche pour former des tubes de gainage de 900 µm. On peut ensuite effectuer les terminaisons en suivant les procédures Thread-Lock ^WD ou Fast-Cure pour fibres de 250 µm.

Une trousse de répartition est requise pour chaque tube multifibre nécessitant de telles terminaisons. On recommande de lire attentivement les présentes directives avant de se servir de la trousse.

Contenu (figure 1):

A. Couvercle

B. Unite de terminaison pour 6 à 12 fibres (60 ou 90 cm)

C. Base

Outils recommandés (non compris dans la trousse) :

Ruban isolant ou masque

Tampons non pelucheux

Marqueur indélébile

Dégaineur de tube

Nettoyeur de gel

Pince a bec effile

Adhesif Loctite ^MD 411

Tampon de talc

Détermination de la longueur à dégainer

Choisir une surface de travail le plus près possible du tableau de connexion, de manière à réduire au minimum la longueur à dégainer. Acheminer le câble du tableau à la surface de travail.

Mesurer, sur la gaine du câble (D), une longueur correspondant à 15 à 30 cm de plus que celle du tube de répartition (B). Marquer l'endroit ainsi mesuré au moyen d'un morceau de ruban; c'est à partir de ce point que le câble sera dégainé (Figure 2).

Préparation de l'extrémité du câble

En suivant les directives de dégainage du fabricant de câble, retirer la gaine jusqu'à l'endroit indiqué par le ruban. Fixer le câble au tableau de connexion puis, au moyen de tampons non pelucheux, nettoyer la saleté et le gel autour des tubes multifibres à remplissage läche (E) (Figure 2).

REMARQUE : la quantité de tubes multifibres contenue dans un câble varie d'un fabricant à l'autre.

Préparation des tubes à remplissage lâche

Mesurer, sur le premier tube, une longueur correspondant à 8 cm de plus que celle du tube de répartition (B). Marquer l'endroit ainsi mesuré au moyen d'un marqueur indélébile, puis entailler et dégainer de manière à exposer les fibres de 250 µm (F). Fixer le tube à la surface de travail au moyen de ruban adhésif collé à environ 5 cm de l'extrémité dénudée (figure 2). Retirer le gel des fibres exposées en utilisant un nettoyeur prévu à cet effet.

Mettre la fibre gainée dans la base de la trousse. Au moyen d'une pince à bec effilé, appuyer sur les deux paires du dispositif de sertissage de manière à ce qu'elles retiennent le tube (serrer juste assez pour commencer à le déformer). Torsader la trousse et tirer dessus pour s'assurer que le tube soit bien serti (il ne devrait ni glisser ni bouger) (Figure 3).

REMARQUE : pour assurer une meilleure tenue, ajouter quelques gouttes d'adhésif Loctite 411 au points de sertissage.

Au moyen d'un morceau de ruban, coller l'unité de terminaison (B) à la verticale, à 7,5 cm du tube à remplissage lâche (figure 4).

Démêler les fibres et s'assurer qu'elles soient entièrement exemptes de gel de remplissage. Pour ce faire, on recommande d'utiliser des tampons d'alcool.

REMARQUE : on peut aussi utiliser du talc pour nettoyer les fibres, ce qui facilite du même coup leur insertion. En mettre un peu dans le creux de la main et en enduire les fibres sur toute la longueur.

Commencer par la fibre bleue; insérer 15 cm dans le tube de couleur correspondante de l'unité de terminaison (figure 4). Reprendre cette étape pour chaque fibre en s'assurant d'en respecter le chromocodage.

Une fois toutes les fibres insérées, les pousser ensemble jusqu'à ce qu'elles commencent à ressortir à l'extrémité des tubes de répartition. Tirer délicatement les fibres à travers les tubes, en prenant soin de laisser juste assez de mou pour qu'elles NE SOIENT PAS TENDUES.

REMARQUE : lorsqu'on insère une fibre dans un tube de 900 µm, on doit étirer délicatement ce dernier afin d'éviter les enroulements.

Retirer le ruban retenant l'unité de terminaison, et faire glisser celle-ci vers le tube à remplissage lâche tout en tirant les fibres à l'extrémité des tubes de 900 µm. Si les fibres s'entortillent, tourner l'unité de terminaison dans le sens opposé (figure 5).

Mettre l'unité de terminaison dans le dispositif d'accouplement de la base. Aligner le couvercle et l'enclencher (figure 6). Retirer ensuite le ruban du tube à remplissage lâche, et reprendre les étapes précédentes pour tous les autres tubes.

Raccordement au tableau de connexion

Tenir la trousse de répartition et la fibre gainée ensemble au point d'entrée du tube; mettre le tout dans le tableau de connexion

Renseignements relatifs à l'installation et à la sécurité:

1. On doit toujours porter des lunettes de sécurité quand on travaille avec du

câble optique.

1. On ne doit jamais regarder directement une source de lumière optique
2. On doit toujours éliminer les debuts de libre de la
3. Tonir toute pourriture ou boissen loin du matériel

Importantes directives

1. S'assurer de bien lire et comprendre toutes les directives.
2. Se conformer à toutes les mises en garde et directives inscrites sur le
3. CONSERVER LES PRESENTES DIRECTIVES.
