61110RW6 - Câble pour ordinateur et périphérique Leviton - Notice d'utilisation et mode d'emploi gratuit

Marque	Leviton
Modèle	61110RW6
Type de produit	Câble pour ordinateur et périphérique
Catégorie	Catégorie 6 (conforme TIA/EIA-568-B.2)
Longueur	2 mètres (estimation)
Type de connecteurs	RJ45 mâles aux deux extrémités
Type de câble	UTP (paire torsadée non blindée)
Nombre de paires	4 paires (8 conducteurs)
Configuration des broches	T568A ou T568B (compatible)
Matériau des conducteurs	Cuivre nu (estimation)
Fréquence maximale	250 MHz (estimation pour Cat6)
Débit supporté	Jusqu'à 1 Gbps (estimation)
Utilisation prévue	Réseau Ethernet, données, voix, internet
Compatibilité	QuickPort Leviton et autres prises RJ45 standard
Couleur de la gaine	Blanc (estimation d'après le modèle RW6)
Matériau de la gaine	PVC (estimation)
Température de fonctionnement	-20°C à 60°C (estimation)
Dimensions (hors emballage)	Longueur: 2 m; Diamètre: environ 6 mm
Poids	Environ 50 g (estimation)
Entretien et nettoyage	Essuyer avec un chiffon sec; ne pas utiliser de solvants
Sécurité	Ne pas installer pendant un orage; éviter l'humidité
Pièces détachées et réparabilité	Non réparable; remplacer le câble en cas de défaut
Informations générales	Conforme aux normes TIA/EIA; garanti par Leviton

FOIRE AUX QUESTIONS - 61110RW6 Leviton

Comment installer le câble Leviton 61110RW6 ?

Le câble est pré-assemblé avec connecteurs RJ45. Branchez simplement les extrémités dans les prises réseau de vos appareils. Respectez les consignes de sécurité : ne pas installer pendant un orage ni dans un environnement humide.

Quelle est la catégorie de ce câble ?

Le câble Leviton 61110RW6 est de catégorie 6, conforme à la norme TIA/EIA-568-B.2. Il supporte des fréquences jusqu'à 250 MHz et des débits allant jusqu'à 1 Gbps.

Ce câble est-il compatible avec les prises QuickPort ?

Oui, ce câble est conçu pour fonctionner avec les produits QuickPort de Leviton. Il peut également être utilisé avec des prises RJ45 standard.

Quelle est la longueur du câble ?

La longueur estimée du modèle 61110RW6 est de 2 mètres. Vérifiez l'emballage pour confirmation.

Le câble est-il blindé ?

Non, le Leviton 61110RW6 est un câble UTP (paire torsadée non blindée). Il convient pour la plupart des environnements résidentiels et de bureau.

Quels types de connecteurs sont utilisés ?

Les deux extrémités du câble sont équipées de connecteurs RJ45 mâles à 8 broches, compatibles avec les prises Ethernet standard.

Quelle est la différence entre les schémas T568A et T568B ?

Les schémas T568A et T568B définissent l'ordre des fils dans le connecteur. Ce câble utilise le schéma T568B par défaut, mais est compatible avec les deux. Consultez la notice pour plus de détails.

Puis-je utiliser ce câble pour une connexion Internet ?

Oui, ce câble est parfait pour les connexions Ethernet, Internet, VoIP et autres applications réseau nécessitant un câblage cuivre de catégorie 6.

Comment entretenir le câble ?

Nettoyez le câble avec un chiffon sec pour enlever la poussière. Évitez les produits chimiques et les liquides. Ne pliez pas excessivement le câble pour préserver son intégrité.

Le câble est-il garanti ?

Oui, Leviton offre une garantie sur ses produits. Consultez le site du fabricant ou la notice pour les détails de la garantie applicables à ce modèle.

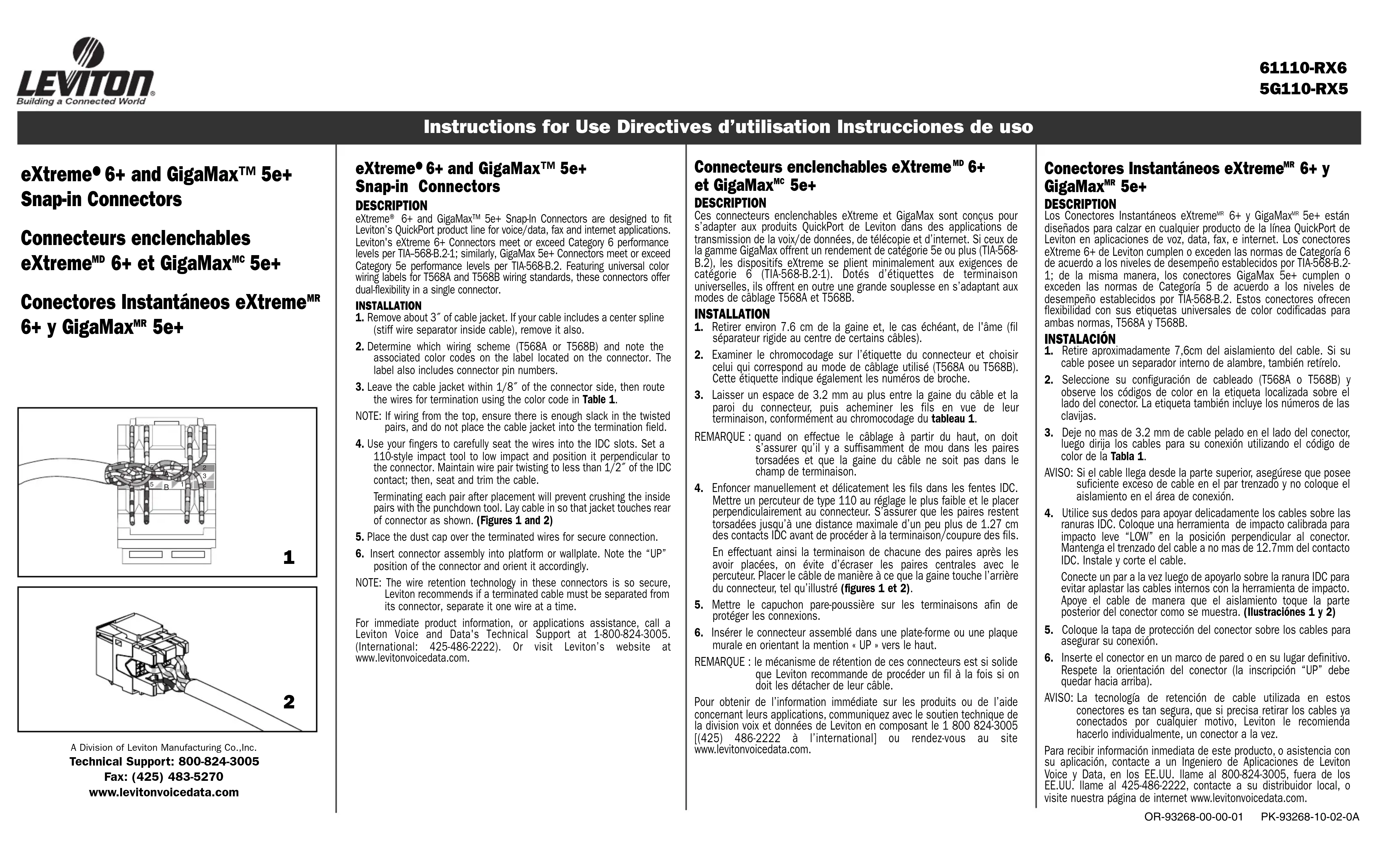

MODE D'EMPLOI 61110RW6 Leviton

Instructions for Use Directives d'utilisation Instrucciones de uso

61110-RX6

5G110-RX5

eXtreme ^® 6+ and GigaMax™ 5e+ Snap-in Connectors

Connecteurs enclenchables eXtremeMD 6+ et GigaMaxMC 5e+

Connecteurs enclenchables eXtremeMD 6+ et GigaMax5e+ DESCRIPTION

These connecteurs enchancements éXtreme et GigMax sont concous pour s'adapter aux produits QuickPort de Leviton dans des applications de transmission de la voie/de données, de télécope et d'internet. Si ces deux la gamme GigMax offrent un rendement de catégorie 5e ou plus (TIA-568-B.2), les dispositifs extrèse le plante minimalement aux exigences de catégorie 6 (TIA-568-B.2). Dotés d'étiquettes de terminaison universelles, les offrent en outre une grande souplesse en s'adaptant aux modes de câblage TS68A et TS68B.

INSTALLATION

1. Retriever environ 7.6 cm de la gaine et, le cas échéant, de l'âme (fil séparateur rigide au centre de certains cables).
2. Examiner le chromocodage sur l'étiquette du connecteur et choisis celui qui correspond au mode de cabling utilisé (TS68BA ou TS68B).
3. Examiner le code d'etablier des connexions.
4. Laisser un espace de 3.2mm au plus entre la gaine du cable et la paroi du connecteur, puis acheminer les fils en vue de leur finiage. Le connecteur est sur le plateau de l'elie.
   REMARQUE: quand on effectue le câblage à partir du haut, on doit s'assurer qu'il y a suffisamment de mou dans les paires torsadées et que la gaine du cable ne soit pas dans le champ de terminaison.
5. Enforcer manuellement et délicatement les fils dans les fêtes IDC. Mettre un percuteur de type 110 au réglage le plus faible et le placier pendiculaireire au connecteur. S assurer que les paires restent torsadées jusqu'à une distance maximale d'un peu plus de 1.27 cm des contacts IDC avant de procéder à la terminaison/coupure des fils.
   En effectuant ainsi la terminaison de chacune des paires après les avoir placées, on évite d'écrasser les paires centrales avec le percuteur. Placer le cable de manière à ce que la gaine touche l'arrière du connecteur, tel qu'illustré (figures 2 et 1).
6. Mettre le capuchon pare-poussiere sur les terminaisons afin de protégger les connexions.
7. Insérer le connecteur assemblé dans une plate-forme ou une plaque murale en orientant la mention « UP » vers le haut.
   REMARQUE: le mécanisme de rétention des connecteurs est si solide que Leviton recommende de procéder un fil à la fois si on doit les détacher de leur cable.

Pouroireniderl'infarmationimmmediatresouspuoandoflaideconcernantleurapplications,communiquereaiewithesoutientechniquede la divisionvoixandenouche deLeviton encompassetel8000243-3005 etlesqu'lesqu'enl'international)ourendezuau sitewww.levitonvoiciedata.com.

Conectores Instantanéous eXtremeMR 6+y GigaMaxMR 5e+ DESCRIPTION

TABLEEAU 1
Modres de cable T568A et T568B
boules assignées aux connecteurs

Position IDC	N° de broche	Chromocodage T568B	Chromocodage T568A
1	5	Blanc/Bleu	B
2	4	Bleu	Bleu
3	1	Blanc/Orange	Blanc/Vert
4	2	Orange	Vert
5	3	Blanc/Vert	Blanc
6	6	Vert	Orange
7	7	Blanc/Brun	B
8	8	Brun	Brun

REMARQUE: dans certains cables, les fils des broches 2, 4, 6 et 8 ont une rayure blanche, mais leur couleur de fond est la même que celle des fils unis.

1. Lire les presents directives et s'assurer de bien les compréne; observer tous les averissements et directives aparaissant sur le dispositif.
2. Ne pas installer ce dispositifit a proximete d'une source d'eau - comme une baignoire, un bac a laver, une cuve a lessive ou un évier de cuisine -, dans un sous-sol humide ni pres d'une piscine.
3. Ne jamais insérer quelque objet que ce soit dans les ouvertures de ce dispositif; elles sont sous tension et peuvent presenter un danger.
4. CONSERVER LES PRESENTES DIRECTIVES.

CONSIGNES DE SECURITE

1. Ne jamais effectuer l'installation de cablage ou de composants de communication pendant un orage.
2. Ne jamais installer de composants de communication dans des endroits mouillés à moins qu'il s'agisse de disposifs concus spécifique pour cet usage.
3. Ne jamais toucher des bornes de raccordement ni du fil non isolés, à moins que le circuit ne soit pas relié à l'interface réseau.
4. On doit prendre toutes les précautions requises lorsqu'on installe ou modifier du câblage ou des composants de télécommunication.

INSTRUCCIONES IMPORTANTES
