ELVOX 6351 - Système hifi Vimar - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Portier-vidéo Sound System
Marque	Vimar
Modèle	ELVOX 6351
Fonctions principales	Communication avec poste externe, commande de gâche électrique, services auxiliaires, réglage luminosité, contraste/couleur, tonalité d'appel (4 positions), signalisation porte ouverte et appel exclu
Réglages	Luminosité (potentiomètre externe), contraste/couleur (potentiomètre interne), tonalité d'appel (curseur 4 positions)
Affichage	LED rouge pour appel exclu, LED verte pour porte ouverte (optionnel)
Compatibilité malentendants	Prédisposé pour appareils acoustiques (position T)
Température de fonctionnement	0°C à 40°C
Nettoyage	Chiffon doux sec ou légèrement humide (eau uniquement), pas de produits chimiques
Sécurité	Ne pas ouvrir ni modifier, éviter les chocs, ne pas exposer à l'eau, ne pas obstruer les fentes de ventilation, fixation murale selon instructions
Installation	Fixation murale, raccordement au système VIDEOMOVING pour réglage inclinaison caméra
Réparabilité	Réparation par personnel spécialisé uniquement, pas de pièces détachées grand public
Entretien	Nettoyage régulier avec chiffon doux, éviter l'humidité excessive
Alimentation	Via l'installation (non spécifié)

FOIRE AUX QUESTIONS - ELVOX 6351 Vimar

Comment régler la luminosité de l'écran ?

Utilisez le potentiomètre externe marqué E) LUMINOSITÉ pour ajuster la luminosité de l'écran.

Comment régler le contraste ou la couleur ?

Le potentiomètre interne F) CONTRAST/COLOUR permet de régler le contraste (modèle 6341) ou la couleur (modèle 6351). Il nécessite un accès à l'intérieur de l'appareil.

Comment couper le son de l'appel ?

Utilisez le curseur G) RÉGLAGE DE L'APPEL à 4 positions. La position la plus basse ou une position spécifique peut couper le son. La LED rouge H) indique que l'appel est exclu.

Que signifie la LED verte allumée ?

La LED verte I) SIGNALISATION PORTE OUVERTE indique que la porte est ouverte. Cette fonction est optionnelle selon l'installation.

Comment utiliser l'appareil avec une prothèse auditive ?

L'appareil est prédisposé pour les appareils acoustiques des personnes malentendantes. Activez la position T sur l'appareil acoustique.

Que faire si l'écran ne s'allume pas ?

Vérifiez d'abord l'alimentation électrique de l'installation. Si le problème persiste, faites appel à un personnel spécialisé. N'essayez pas d'ouvrir l'appareil.

Comment nettoyer l'écran ?

Utilisez un chiffon doux et sec, ou légèrement humide avec de l'eau uniquement. Ne versez jamais d'eau directement sur l'écran et n'utilisez pas de produits chimiques.

Puis-je installer l'appareil moi-même ?

L'appareil doit être fixé au mur selon les instructions fournies. Pour toute modification ou maintenance, faites appel à un professionnel.

Quelle est la température de fonctionnement autorisée ?

La température de fonctionnement est comprise entre 0°C et 40°C. Ne dépassez pas ces limites.

Comment régler l'inclinaison de la caméra ?

Si le poussoir C) POUSSOIR “☐” est raccordé au système VIDEOMOVING, maintenez-le enfoncé pour régler l'inclinaison verticale de l'angle de prise de vue.

MODE D'EMPLOI ELVOX 6351 Vimar

Portier-vidéo Sound System

Videohaustelefon Sound System

Videoportero Sound System

Effectuer le nettoyage en utilisant un chiffon doux et sec ou légèrement humide (uniquement avec de l'eau). Ne pas verser d'eau directement sur l'écran et n'utiliser aucun type de produit chimique.

Conseils pour l'usager:

- Ne pas ouvrir et ne pas modifier l'appareil.

- Eviter les chocs à l'appareil qui pourraient provoquer la rupture et donc la projection de fragments.

- En cas de panne, de modification ou de maintenance aux appareils de l'installation (alimentation etc.) se servir de personnel spécialisé.

- Temperature de fonctionnement: 0° ÷ 40°C

- Ne pas exposer cet appareil à égout, jets d'eaux, et ne mettre aucun objet plein d'eau sur le même. Ne pas obs-truer les fentes pour la ventilation.

- Attention: pour éviter de se blesser, cet appareil doit être fixé au mur selon les instructions pour l'installation.

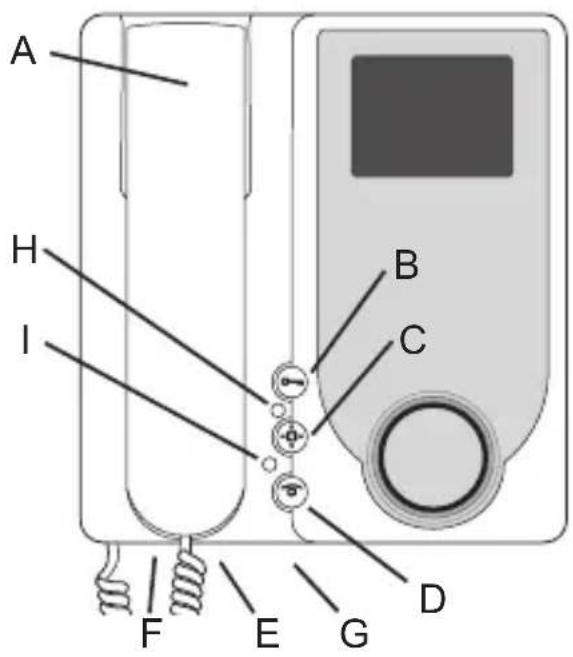

A) COMBINÉ: pour communiquer avec le poste externe.

B) POUSSOIR “• commande gâche électrique.

C) POUSSOIR: “☐”: pour services auxiliaires (lumière de l'escalier, etc.). Si ce poussoir est raccordé au système VIDEOMOVING de la plaque de rue avec caméra, en le tenant enfoncé, on peut régler l'inclinaison de l'angle de prise de vue vertical, pour prendre des sujets de taille différente.

D) POUSSOIR “ pour services auxiliaires on pour enclencher l'installation de l'intérieur et insertion des caméras supplémentaires (si prévues).

E) LUMINOSITÉ : réglage de la luminosité de l'écran.

F) CONTRAST/COLOUR : potentio-mètre interne pour le réglage du contrast (for monitor Art. 6341) ou coloris (pour moniteur Art. 6351).

G) RÉGLAGE DE L'APPEL: curseur à 4 positions pour régler l'intensité de la tonalité d'appel ou pour exclure le son d'appel.

H) SIGNALISATION APPEL EXCLU : L'allumage de la LED rouge indique que l'appel est exclu (voir point "G").

I) SIGNALISATION PORTE OUVERTE

: L'allumage de la LED verte indique que la porte est ouverte (la fonction est optionelle en rapport au type d'installation).

L'article qui suit est prédisposé pour l'emploi avec les appareils acoustiques des personnes malentendantes. Pour l'activer, sélectionner la position "T" de l'appareil acoustique.
