| Type de produit | Amplificateur de puissance professionnel |
| Marque | Crest Audio |
| Modèle | CC 5500 |
| Puissance de sortie (stéréo, 2 ohms) | 2 x 2750 W (1 kHz, <0.1% THD) |
| Puissance de sortie (stéréo, 4 ohms) | 2 x 1800 W (1 kHz, <0.05% THD) |
| Puissance de sortie (stéréo, 8 ohms) | 2 x 1150 W (1 kHz, <0.05% THD) |
| Puissance en mode pont (4 ohms) | 5500 W (1 kHz, <0.1% THD) |
| Impédance minimale de charge | 2 ohms (par canal), 4 ohms en pont |
| Réponse en fréquence | 10 Hz - 40 kHz (+0, -3 dB à 1 W) |
| Distorsion harmonique totale (THD) | <0.1% à 1 kHz (4 ohms, puissance nominale) |
| Gain sélectionnable | x40 (32 dB) ou x20 (26 dB) |
| Sensibilité d'entrée (gain x40) | 2,18 V RMS pour 4 ohms, 1,89 V RMS pour 2 ohms |
| Rapport signal/bruit | > -110 dB (pondéré A, référence 8 ohms) |
| Alimentation électrique | 120 VAC / 230 VAC (selon version), 50/60 Hz |
| Consommation électrique (1/8 puissance, 2 ohms) | 2640 W |
| Consommation électrique (1/3 puissance, 2 ohms) | 5920 W |
| Refroidissement | 2 ventilateurs de 80 mm à 2 vitesses, flux avant |
| Connecteurs d'entrée | Combo XLR / Jack 6,35 mm symétrique |
| Connecteurs de sortie | Speakon NL4 et bornier 5 voies par canal |
| Dimensions (L x H x P) | 482,6 x 88,9 x 409,6 mm (avec supports arrière) |
| Poids net | 21,32 kg |
| Protections intégrées | ACL, IGM, thermique, DC, court-circuit, subsonique, Autoramp |
| Entretien et nettoyage | Chiffon sec, dépoussiérage régulier des grilles d'aération |
| Pièces détachées et réparabilité | Aucune pièce réparable par l'utilisateur. Contacter un technicien agréé Crest Audio. |
FOIRE AUX QUESTIONS - CC 5500 CREST AUDIO
Questions des utilisateurs sur CC 5500 CREST AUDIO
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Recepteur au format PDF gratuitement ! Retrouvez votre notice CC 5500 - CREST AUDIO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CC 5500 de la marque CREST AUDIO.
MODE D'EMPLOI CC 5500 CREST AUDIO
ATTENTION: L'utilisation de tout appareil électrique doit être soumise aux precautions d'usage incluant:
- Lire ces instructions.
- Gardez ce manuel pour de futures références.
- Prétez attention aux messages de précautions de ce manuel.
- Suivez ces instructions.
- N'utilisez pas cette unité proche de plans d'eau.
- N'utilisez qu'un tissu sec pour le nettoyage de votre unité.
- N'obstruez pas les systèmes de refroidissement de votre unité et installez votre unité en fonction des instructions de ce manuel.
- Ne positionnez pas votre unité à proximité de toute source de chaleur.
- Connectez toujours votre unité sur une alimentation munie de prise de terre utilisant le cordon d'alimentation fourni.
- Protégez les connecteurs de votre unité et positionnez les cablages pour éviter toutes déconnexions accidentelles.
- N'utilisez que des fixations approuvées par le fabriquant.
- Lors de l'utilisation sur pied ou pole de support, assurez dans le cas de déplacement de l'ensemble enceinte/support de prévenir tout basculement intempestif de celui-ci.
- Il est conseillé de déconnecter du secteur votre unité en cas d'orage ou de durée prolongée sans utilisation.
- Seul un technicien agréé par le fabriquant est à même de réparer/contrôler votre unité. Celle-ci doit être contrôlée si elle a subit des dommages de manipulation, d'utilisation ou de stockage (humidité,...).
- Ne déconnectez jamais la prise de terre de votre unité.
- Si votre unité est destinée a être montée en rack, des supports arriere doivent être utilisés.
- Note pour les Royaumes-Unis: Si les couleurs de connecteurs du cable d'alimentation ne correspond pas au guide de la prise secteur, procédez comme suit: a) Le connecteur vert et jaune doit être connectrer au terminal noté E, indiquant la prise de terre ou correspondant aux couleurs verte ou verte et jaune du guide. b) Le connecteur Bleu doit être connectrer au terminal noté N, correspondnat à la couleur noire du guide. c) Le connecteur marron doit être connectrer au terminal noté L, correspondant à la couleur rouge du guide.
- Cet équipement électrique ne doit en aucun cas être en contact avec un quelconque liquide et aucun objet contenant un liquide, vase ou autre ne devrait être posé sur celui-ci. 1
- L'interrupter (on-off) dans cette unité ne casse pas les deux côtés du primaire principal. L'énergie hasardeuse peut être présente dans châssis quand l'interrupter (on-off) est dans le de la position. Le bouchon principal ou atelage d'appareil est utilisé comme le débrancher l'appareil restera facilement opérable.
- Une exposition à de hauts niveaux sonores peut conduire à des dommages de l'écoute irréversibles. La susceptibilité au bruit varie considérablement d'un individu à l'autre, mais une large majorité de la population expériencera une perte de l'écoute après une exposition à une forte puissance sonore pour une durée prolongée. L'organisme de la santé américaine (OSHA) a produit le guide ci-dessous en rapport à la perte occasionnée:
Durée par Jour (heures) Niveau sonore moyen (dBA)
| 8 90 | ||||
| 6 92 | ||||
| 4 95 | ||||
| 3 97 | ||||
| 2 100 | ||||
| 1 1/2 102 | ||||
| 1 105 | ||||
| 1/2 | 1 | 1 | 0 | |
| 1/4 ou inférieur | 115 |
D'après les études menées par le OSHA, toute exposition au delà des limites décrites ce-dessus entrainera des pertes de l'écoute chez la plupart des sujets. Le port de système de protection (casque, oreilette de filtrage,...) doit être observé lors de l'opération cette unité ou des dommages irréversibles peuvent être occasionnés. Le port de ces systèmes doit être observé par toutes personnes susceptibles d'être exposées à des conditions au delà des limites décrites ci-dessus.

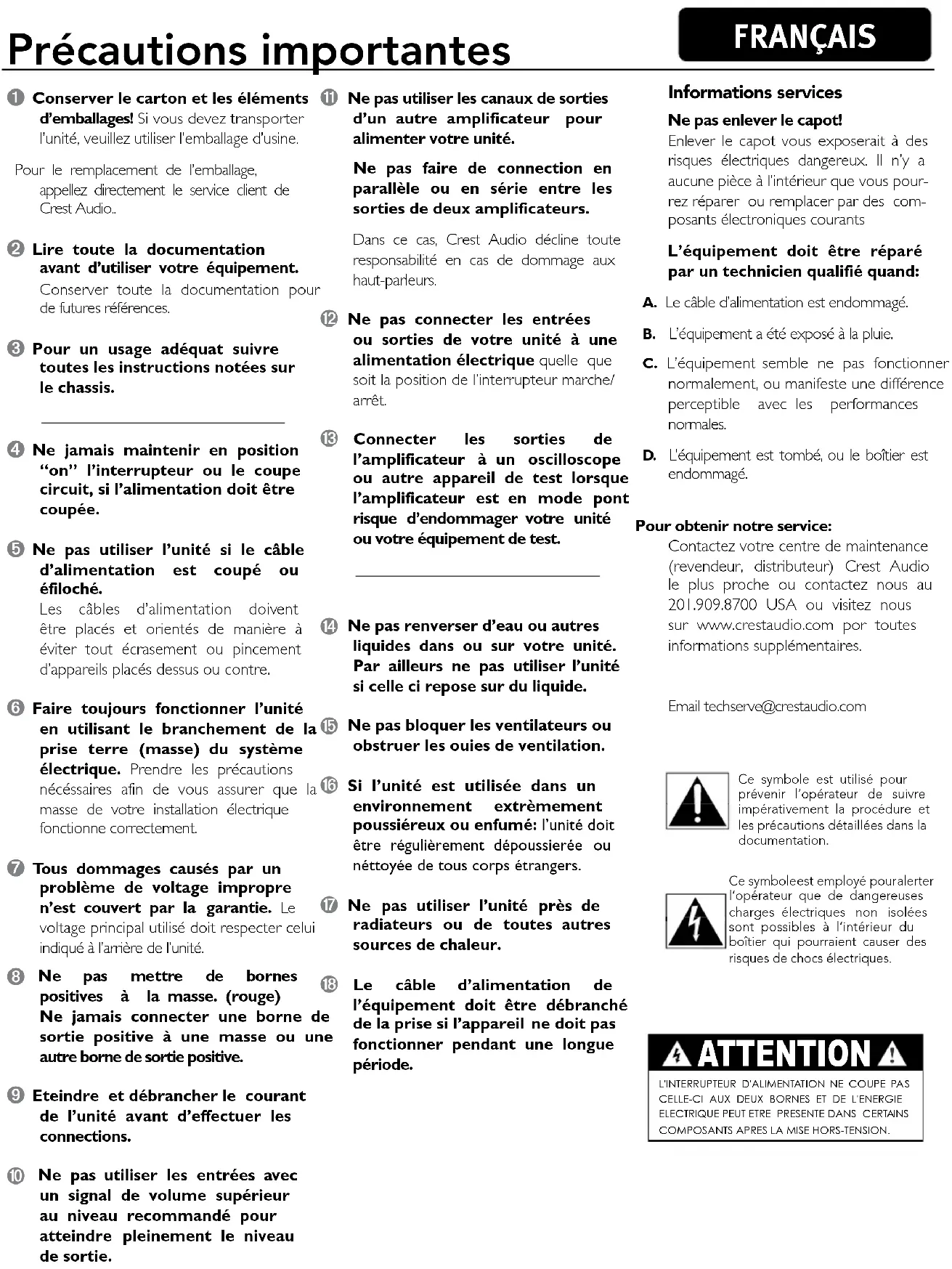

GARDEZ Ces instructions!
1 Conserver le carton et les éléments d'emballages! Si vous devez transporter l'unité, veuillez utiliser l'emballage d'usine. Pour le remplacement de l'emballage, appellez directement le service client de Crest Audio.. ② Lire toute la documentation avant d'utiliser votre équipement. Conserver toute la documentation pour de futures références. ③ Pour un usage adéquat suivre toutes les instructions notées sur le chassis. ④ Ne jamais maintenir en position "on" l'interrupteur ou le coupe circuit, si l'alimentation doit être coupée. 5 Ne pas utiliser l'unité si le câble d'alimentation est coupé ou éfiloché. Les câbles d'alimentation doivent être placés et orientés de manière à éviter tout écrasement ou pincement d'appareils placés dessus ou contre. 6 Faire toujours fonctionner l'unité en utilisant le branchement de la prise terre (masse) du système électrique. Prendre les précautions nécessaires afin de vous assurer que la masse de votre installation électrique fonctionne correctement. 7 Tous dommages causés par un problème de voltage impropre n'est couvert par la garantie. Le voltage principal utilisé doit respecter celui indiqué à l'arrière de l'unité. 8 Ne pas mettre de bornes positives à la masse. (rouge) Ne jamais connecter une borne de sortie positive à une masse ou une autre borne de sortie positive. ⑨ Eteindre et débrancher le courant de l'unité avant d'effectuer les connections. 10 Ne pas utiliser les entrées avec un signal de volume supérieur au niveau recommandé pour atteindre pleinement le niveau de sortie.
f Ne pas utiliser les canaux de sorties d'un autre amplificateur pour alimenter votre unité. Ne pas faire de connection en parallèle ou en série entre les sorties de deux amplificateurs. Dans ce cas, Crest Audio décline toute responsabilité en cas de dommage aux haut-parleurs. ⑫ Ne pas connecter les entrées ou sorties de votre unité à une alimentation électrique quelle que soit la position de l'interrupteur marche/arrêt. 13 Connecter les sorties de l'amplificateur à un oscilloscope ou autre appareil de test lorsque l'amplificateur est en mode pont risque d'endommager votre unité ou votre équipement de test. 14 Ne pas renverser d'eau ou autres liquides dans ou sur votre unité. Par ailleurs ne pas utiliser l'unité si celle ci repose sur du liquide. ⑮ Ne pas bloquer les ventilateurs ou obstruer les ouies de ventilation. 16 Si l'unité est utilisée dans un environnement extrêmement poussiéreux ou enfumé: l'unité doit être régulièrement dépoussierée ou néttoyée de tous corps étrangers. ⑰ Ne pas utiliser l'unité près de radiateurs ou de toutes autres sources de chaleur. 18 Le câble d'alimentation de l'équipement doit être débranché de la prise si l'appareil ne doit pas fonctionner pendant une longue période.
Ne pas enlever le capot!
Enlever le capot vous exposerait à des risques électriques dangereux. Il n'y a aucune pièce à l'intérieur que vous pourrez réparer ou remplacer par des composants électroniques courants
L'équipement doit être réparé par un technicien qualifié quand:
A. Le câble d'alimentation est endommagé. B. L'équipement a été exposé à la pluie. C. L'équipement semble ne pas fonctionner normalement, ou manifeste une différence perceptible avec les performances normales. D. L'équipement est tombé, ou le boîtier est endommagé.
Pour obtenir notre service:
Contactez votre centre de maintenance (revendeur, distributeur) Crest Audio le plus proche ou contactez nous au 201.909.8700 USA ou visitez nous sur www. crestaudio. com por toutes informations supplémentaires.
Email techserve@crestaudio. com
Ce symbole est utilisé pour prévenir l'opérateur de suivre impérativement la procédure et les précautions détaillées dans la documentation.
Ce symboleest employé pouralerter l'opérateur que de dangereuses charges électriques non isolées sont possibles à l'intérieur du boîtier qui pourraient causer des risques de chocs électriques.
Attention
L'INTERRUPTEUR D'ALIMENTATION NE COUPE PAS CELLE-CI AUX DEUX BORNES ET DE L'ENERGIE ELECTRIQUE PEUT ETRE PRESENTE DANS CERTAINS COMPOSANTS APRES LA MISE HORS-TENSION.
1 Comment utiliser ce manuel p.41 introduction p.42 2 installation p.43
déballage
montage
connection d'alimentation
refroidissement requis
précautions d'usage
connection des entrées
connection des sorties
3 caractéristiques générales p.45 panneau avant panneau arrière 4 modes d'opérations p.48 stéréo parallèle pont (Bridge) 5 systèmes de protection p.49 limiteur d'écrêtage automatique capteur d'impédance IGM™ thermique courts ciccuits courant continu allumage contrôle du signal AUTORAMP™ 6 sécurité p.51 protection des haut-parleurs responsabilités utilisateurs 7 Service et aide technique p.52 aide technique contactez nous a spécifications p.53 b tableau de distances de câblage p.56
Table des Matières
appendices
Termes
Les caractéristiques officielles de Crest Audio et chaques indicateurs ou contrôles apparaîtront en temps que termes.
Actions
les actions spécifiques ou sélections que l'usager peut exécuter apparaitront en tant qu'actions.
Tâches
Elles sont découpées en étapes ①
Alertes
Procédures à éviter.
Eventualités ou risques à prendre en compte avant d'utiliser le matériel.
Indicateurs
Les témoins d'affichage à surveiller.
Alertes, indicateurs, ou illuminations de LED.
Conseils
Méthodes
recommandées
rappels pratiques
Possibilités et capacités
Voir
Se réfère à d'autres sections du manuel contenant des informations supplémentaires relatives à la partie en cours.
Note
Informations supplémentaires
Bienvenue
Félicitations d'avoir choisi un amplificateur de puissance Crest Audio de la série CC™. Ces unités sont concues pour durer et vous permettre une utilisation intensive sans problème de fiabilité ou d'utilisation. D'une grande compacité, ils proposent une supériorité sonore et un fiabilité inégalable qui ont fait la renommée de Crest Audio. L'avance technologique et le nombre de circuits de protections permettent une utilisation efficace quelles que soient les conditions d'alimentations. L'un d'entre eux, l'ACL™ (limitation automatique d'écrêtage) permet des opérations sans problèmes a des charges aussi faibles que 2 ohms. L'ACL™ est un circuit qui assure que l'intégrité sonore soit maintenue même en cas de surcharges extrêmes. La conception optimum du système de refroidissement Crest Audio utilise un tunnel dévié de ventilation forcée, et un système de ventilateurs à vitesse variable. Cette méthode de refroidissement permet de garder une température adéquate et il en résulte un longévité accrue des transistors de sortie.
Les modèles CC5500, CC4000, CC2800 et CC1800 utilisent le nouveau système de circuiterie et de chassis Crest Audio "Power Density".
Pour votre propre securite et celle de votre materiel, lisez attentivement ce manuel.
Déballage
Suite au déballage, inspectez l'amplificateur. Si vous trouvez le moindre dommage, prévenez immédiatement votre revendeur. Il est le seul capable d'instituer une réclamation pour un dommage occasionné pendant le transport. Assurez vous de bien garder le carton et tous les éléments de l'emballage. En cas de renvoi de l'unité à Crest Audio, un de ses bureaux, centre de réparation, ou revendeur, veuillez utilisez impérativement l'emballage d'origine. Si celui-ci est endommagé ou inutilisable, contactez Crest pour obtenir un remplacement.
Pour le remplacement de l'emballage, appelez directement le service clientèle de Crest Audio. Voir-service après-vente
Montage
Les amplificateurs de la série CC sont au standard rack de 19". Les oreilles de montage arrière sont également prévues pour un support additionel, qui est recommandé pour des installations non permanentes comme des sonos mobiles ou des systèmes de tournées ou concerts. Du fait des câbles et des connections du panneau arrière un tournevis angle droit ou déporté ou une clé Allen faciliteront le montage sur les rails.
Connecter l'alimentation
Les puissances requises pour les amplificateurs de la série CC sont mesurées à 1/8 des capacités (signal musical normal) et à 1/3 des capacités (signal musical fort). La mesure maximale de la consommation électrique n'est limitée que par le coupe circuit du panneau avant. Consutez les spécifications dans la section Appendices pour voir la consommation requise pour chaque amplificateur. Assurez-vous que le voltage du courant principal soit correct et semblable à celui imprimé à l'arrière de l'amplificateur. Tout dommage causé par un problème de voltage impropre n'est couvert par aucune garantie. Mise à part toute demande de modification spécifique lors de la commande, les amplificateurs Crest Audio sont livrés au client selon la configuration suivante.
Toujours éteindre et débrancher l'amplificateur du voltage principal avant de faire les connections audio. Il est également important de mettre les potentiomètres de la façade avant en position minimum avant la mise sous tension.
Option I Amérique du Nord | 20VAC / 60 Hz
Option 2 Europe, Asie 230VAC / 50 Hz
Option 3 Australie 240VAC / 50 Hz
Option 4 Amérique du Sud 120VAC / 60 Hz ou 240VAC / 50 Hz
CC 5500- Avant de connecter cet appareil à une alimentation 220-240 V CA, vérifiez auprès de l'autorité réglementaire en matière d'électricité que l'impédance maximum du système (Zsysmax) est inférieure ou égale à 0,08 + 0,05 j.
Refroidissement nécessaire
Les amplificateurs de la série CC™ utilisent un système de refroidissement à air forcé pour maintenir une température minimale quel que soit la température ambiante. L'air est attiré dans l'amplificateur par des ventilateur(s) disposé(s) à l'arrière, passe le long des radiateurs en formes de tunels (pour le meilleur échange thermique possible) et est expulsé par le panneau avant. Si le radiateur atteint des températures élevées, une protection disconnectera la charge du côté concerné. Le CC 1800 utilise un tunnel de refroidissement et un ventilateur commun, tout en maintenant une séparation des circuits.
Précautions d'emploi
Assurez vous que le voltage du courant principal soit correct et semblable à celui imprimé à l'arrière de l'amplificateur. Tous dommages causés par un problème de voltage impropre n'est couvert par aucune garantie. Reportez vous à la section alimentation pour plus d'informations sur les voltages requis.
Bien que les amplificateurs de la série CC disposent du circuit de montée en volume contrôlée AUTORAMP™, positionnez les gains au minimum à la mise en route est toujours une précaution intelligente. Que vous les achetiez ou les assembliez vous-même, utilisez toujours des câbles et des connecteurs de bonne qualité, et portez un soin tout particulier aux soudures si nécessaires. La plupart des problèmes intermittents en diffusion sonore proviennent des cables!
Consultez la charte de dimensions des cables pour vous assurer de ne pas gaspiller une grande quantité de la puissance. Assurez vous également que le mode de fonctionnement de votre amplificateur est approprié à votre situation. Reportez-vous aux sections plus loin dans ce manuel (modes stéréo, Parallèles et Pont) pour plus d'informations.
Il est primordial d'avoir un excellent système de refroidissement. Si vous utilisez vos unités en Rack, ne jamais les faire fonctionner avec le couvercle avant fermé.
suggestion: si l'arrière du rack est fermé, prévoyez au moins un espace libre toutes les 3 unités.
Toujours éteindre et débrancher l'amplificateur du voltage principal avant de faire les connections audio. Il est également important de mettre les potentiomètres de la façade avant en position minimum avant la mise sous tension.
Connector les entrées de votre unité (Inputs)
Les connexions d'entrées sont des combo XLR / 1/4" Jack (acceptent les 2 standarts sur la même connexion). Les entrées sont activement symétrisées. Vérifiez que vos autres unités partagent la même norme de connexion (annotées sur l'arrière de votre unité). La sensibilité d'entrée de votre CS lui permettra de s'accomoder à la plupart des signaux.
Connector les sorties de votre unité (Outputs)
Tous les modèles ont 2 bornes par canal pour les sorties. Ces bornes vous permettent d'utiliser des connecteurs bananes, fils dénudés, brochés ou borniers. La méthode de connection recommandée est via les connecteurs Speakon®.

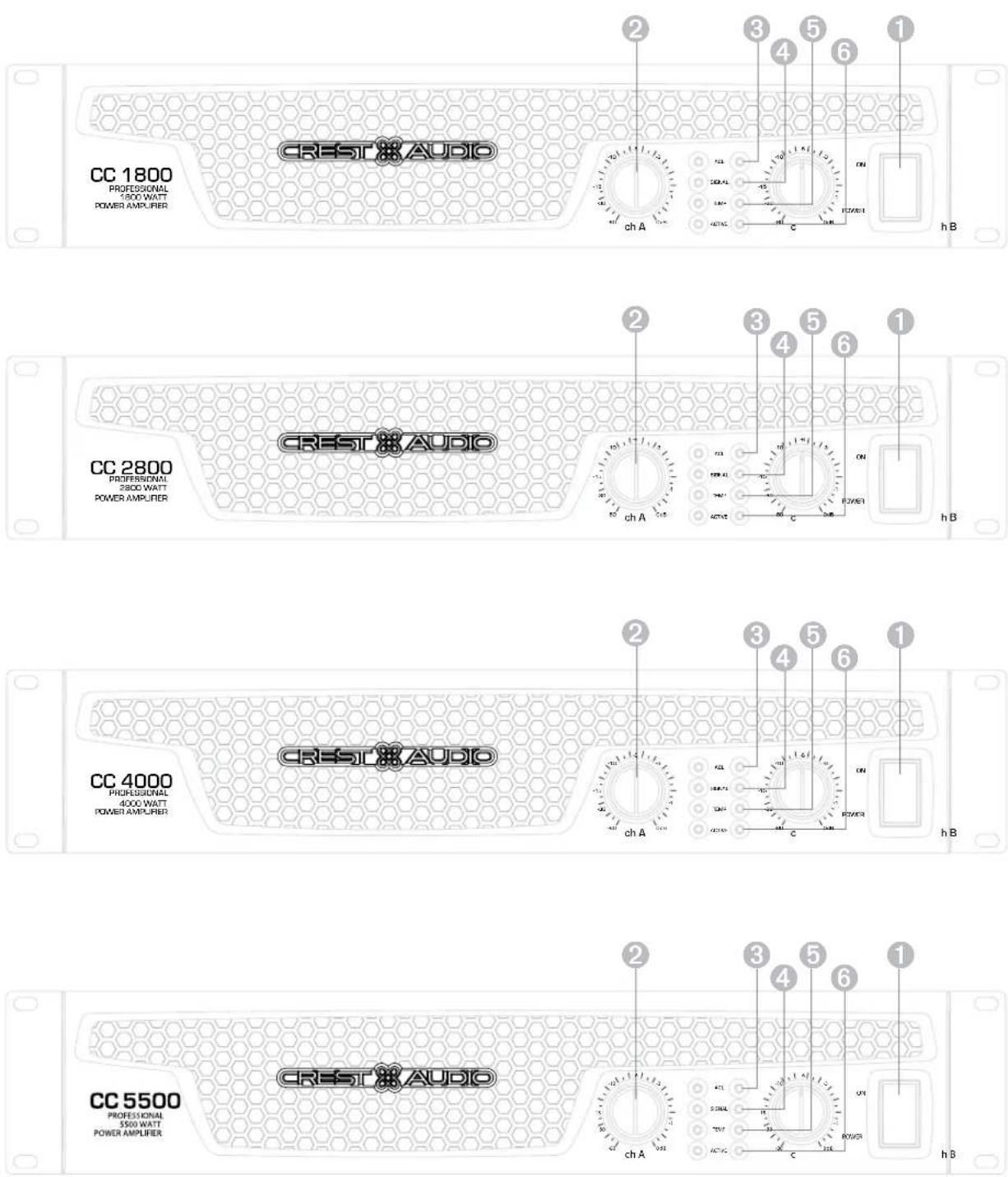

Caractéristiques générales
③ Caractéristiques générales
CC™ owner's manual
① Disjoncteur/Coupe circuit
Votre unité dispose d'un système de disjoncteurs en façé avant. Si le disjoncteur saute pendant une utilisation normale, remettez le en position enfonçée. Si il ne reste pas en position enfonçée, l'amplificateur a besoin d'une réparation.
Le disjoncteur ne coupe qu'une bome du circuit d'alimentation. Une énergiedangereusement importante peut être présente dans le boîtier lorsque l'interrupteur est sur la position OFF.
② Atténuateurs d'entrées
A chaque fois que cela est possible, tournez les potentiomètres à fond pour maintenir un système optimal. Les contrôles vous permettent d'ajuster le niveau d'entrée de chaque canal. Ils déterminent la 'puissance' du canal correspondant pour un signal d'entrée donné. Le gain augmente quand vous tournez horairement ce contrôle. Positionnez ces contrôles en position minimum (sens contre horaire) pour les mises sous et hors tension dans le but de protéger vos haut-parleurs. Reportez vous aux spécifications à la fin du manuel pour les informations de voltages, gains et sensibilités d'entrée.
Lorsque vous opérez en mode pont, les deux potentiomètres doivent être sur la même position de manière à ce que la charge reçue par les haut-parleurs soit équilibrée entre les deux canaux. Reportez vous à la section du mode pont pour plus d'informations et précautions.
Indicateurs, témoins
Les unités de la série CC sont munies de quatre Leds d'indication par canal: ACL™ (limiteur d'écrêtage automatique), Signal, Temp et Active. Ces Leds vous informent de l'état de fonctionnement de chaque canal et vous préviennent d'éventuels problèmes.
③ Led ACL
Le Led ACL s'illuminera en début d'écrêtage. Si le Led s'illumine de manière rapide et intermittante, le signal sur ce canal atteint le seuil d'écrêtage. Dans le cas d'une illumination continue ceci indique que l'amplificateur réduit le gain pour éviter qu'un signal écrêté atteigne les haut-parleurs. Pour plus d'informations, reportez vous à la section Limitation Automatique d'écrêtage. Pendant l'allumage initial, le LED ACL s'illuminera pour indiquer que le circuit de réduction de gain AUTORAMP™ est activé. Ceci préviendra contre les charges de signaux lorsque les relais de haut-parleurs sont fermés.
4 Led signal
Cette Led s'illumine losqu'un signal de plus de 4 V est détecté en sortie (0.1 volt ou plus en entrée, avec 0dB d'atténuation et un gain standard ×40). C'est utile pour vous confirmer la présence d'un signal à l'entrée de votre amplificateur.
⑤ Led temp
Le Led Temp s'illumine pour indiquer que le relai de sortie est ouvert, déconnectant les les haut-parleurs du fait d'une condition de surchauffe. Quand la température du canal revient au niveau correct pour un fonctionnement sans risque la LED s'éteint et le relai de protection des sorties se ferme, reconnectant les haut-parleurs.
⑥ Led activité
La LED d'activité indique que les relais de sortie des canaux sont opérationnels. Elle s'illumine lors d'opérations normales et elle reste illuminée au cas ou le canal est en limitation d'écrêtage automatique ou en réduction de gain (ACL). Des systèmes de protection sont intégrés pour maintenir les relais de sorties fermés. Si le led d'activité s'éteint, il n'y a pas de signal aux connecteurs de sorties.

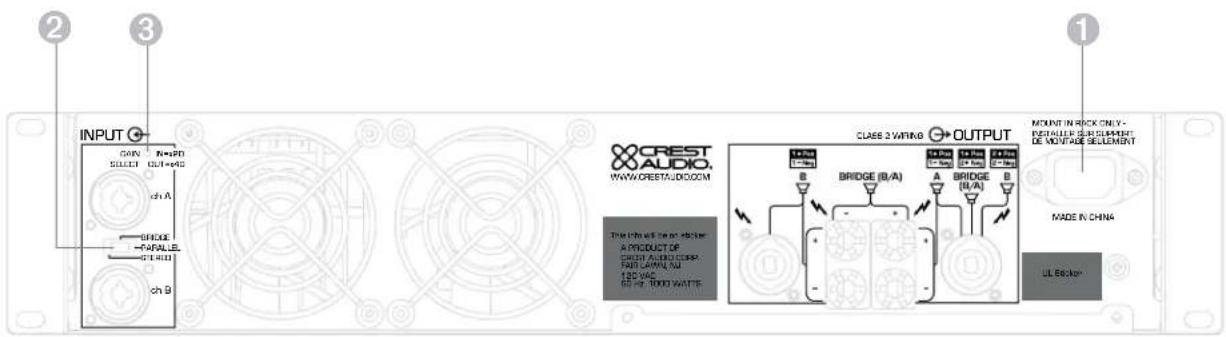

Caractéristiques générales
① Câble d'alimentation IEC
Accepte un câble d'alimentation standard IEC.
② Sélecteur de mode
Le sélecteur de mode du panneau arrière determine si l'amplificateur est en mode stéréo, parallèle, ou pont. Ne pas manipuler le sélecteur de mode lorsque l'amplificateur est sous tension. Reportez vous à la section mode stéréo et pont pour plus d'informations.
③ Sélecteur de gain
Le sélecteur de gain du panneau arrière détermine le gain général de l'amplificateur soit de x40 (32dB) ou de x20 (26dB). La position sortie correspond à la valeur x40 alors que pour les entrées on sélectinnera x20.
connections entrées polarités connecteurs XLR polarités connecteurs TRS mode pont mode parallèle mode stéréo
connections sorties sorties Speakon® canal A stéréo/parallèle canal B stéréo/parallèle mode pont bornier 5 conducteurs canal A stéréo/parallèle mode pont canal B stéréo/parallèle
4 Modes opératoires
CC™ owner's manual
Stéréo
Pour le mode stéréo (double canal), mettre votre unité hors-tension et positionnez le sélecteur de mode en position stéréo. Dans ce mode, les contrôles de gain affectent leurs canaux respectifs. Le signal à l'entrée A sera récupéré amplifié à la sortie A, et de même pour le canal B.
Parallèle
Pour le mode parallèle (deux canaux utilisant le même signal d'entrée), les deux canaux recoivent le signal de l'entrée A. Mettre votre unité hors-tension avant de positionner le sélecteur de mode en position Parallèle. Aucun cable de connection entre les canaux n'est nécessaire. Les sorties sont identiques au mode stéréo. L'entrée du canal B devient une sortie dupliquant le signal de l'entrée du canal A pour faciliter la connexion à d'autres étages de puissance. Les spécifications de puissance et de performances générales sont identiques au mode stéréo.
Mode pont (bridge)
Deux canaux de votre unité peuvent être combinés comme un seul amplificateur mono de forte puissance (canaux A et B). Prétez une grande attention en mode Pont de part les voltages plus importants présents en sortie. Mettre votre unité hors-tension avant de positionner le sélecteur de mode en position Pont. Envoyer le signal à l'entrée A et connectez le système de haut-parleurs entre les deux points chauds des sorties (les bornes "1+POS" et "2+NEG" du connecteur Speakon® du canal A). L'entrée du canal B devient une sortie dupliquant le signal de l'entrée du canal A pour faciliter la connexion à d'autres étages de puissance.
Contrairement aux modes stéréo et Parallèle, où la borne négative est à la terre, les deux bornes utilisées en mode Pont possèdent des potentiels importants. La sortie A est en phase avec l'entrée, alors que le canal B engendrera un signal électriquement opposé. L'impédance de la charge d'enceinte ne doit pas descendre en dessous de 4 Ohms (2 Ohms par côté), ou la protection ACL se mettra en route pour réduire la puissance disponible.
Lorsque vous travaillez en mode pont, les deux potentiomètres doivent être réglés identiquement pour que la charge vers les enceintes soit équilibrée.
Les amplificateurs de la série CC incorporent de nombreux circuits d'autoprotection et de protection des haut-parleurs pour presques tous les cas de figures.
Crest Audio a pour devise de fabriquer des amplificateurs aussi fiables que possible en les immunisant contre tout courts-circuit ou choc électrique, charge incorrecte, problème de voltages ou de surchauffe. Si un canal passe à travers le limiteur d'écrêtage automatique ou alors à travers le mode limiteur de gain ACL™, la charge des enceintes reste connectée, mais le gain du signal ou la puissance de sortie sont sysématiquements réduit. Lorsque survient un problème impliquant la mise en mode de protection d'un canal, la Led temp de ce canal s'allumera. Voltage sur les sorties ou fréquences subsoniques excéssives et surcharges thermiques conduisent automatiquement à la déconnection du relai de sortie concernées j'usqu'à la correction du problème ou refroidissement de l'amplificateur.
Limiteur d'écrêtage automatique
Dès qu'un canal est poussé trop fort, l'ACL réduira automatiquement le gain du signal pour le maintenir en deça du seuil d'écrêtage (clipping), protégeant vos enceintes de recevoir un signal écrêté. L'ACL s'activera pour les situations suivantes : effet de Larsen important, mauvais réglages (gain trop haut) ou un problème en amont de l'amplification de puissance. Un signal normal ne devrait pas engager l'ACL. Seul un dépassement excessif de la limite des capacités verra la LED s'illuminer de façon brillante et continuelle.
IGM™ Capteur d'impédance
Les amplificateurs de la série CC contiennent une circuiterie innovante qui permet un fonctionnement sécurisé quelle que soit la charge. Lorsque l'amplificateur détecte une charge pouvant surmener les étages de sorties, le système de modulation de gain instantané ajuste le gain à un niveau normal. Cette méthode de protection des haut-parleurs est de loin supérieure aux systèmes limiteurs conventionnels que l'on trouve sur les autres amplificateurs. Le circuit IGM est soniquement transparent en usage normal et il n'obstrue pas le signal en s'activant.
Protection thermique
Les ventilateurs internes de votre unité sont prévus pour garder les radiateurs dans les limites de fonctionnement de l'amplificateur. Si l'un d'eux atteint 75°C, ce qui résulte certainement d'une obstruction du conduit de ventilation, le canal correspondant se déconnectera de la charge de sortie jusqu'à atteindre une température acceptable. Durant cette période, la Led ACTIVE du canal s'éteindra, la Led TEMP s'illuminera et les ventilateurs tourneront à leur vitesse maximale. Le CC1800 utilise un tunnel et un ventilateur commun, cependant la séparation des circuits demeure.
Court circuit
Si une sortie est mise en court-circuit (problème d'enceinte!), l'IGM et la protection thermique s'engageront. Le LFC détectera tout d'abord le problème et le traitera comme une impédance très faible (réduction drastique du gain). Si le problème persiste, la protection thermique déconnectera les sorties du canal correspondant.
Courant continu
Si un courant continu ou charge subsonique est détecté sur un canal, le relai de sortie disconnectera les sorties correspondantes pour éviter d'endommager les enceintes. La Led DC s'illumine pour indiquer cette situation.
Protection de mise sous/hors tension
A l'allumage, votre unité se mettra toujours en mode de protection, avec les sorties déconnectées pour a peu près six secondes (temps de stabilisation des composants). Le gain du signal est graduellemnt augmenté jusqu'à la valeur du contrôle du canal correspondant. En cas de mise hors tension, les sorties se disconnectent immédiatement pour éviter tout bruit parasite dans les enceintes.
Système AUTORAMP™ (contrôle de montée en puissance)
Dès que votre unité est mise sous tension ou après qu'une protection se désengage, le circuit AUTORAMP est activé. Le gain du signal est graduellement augmenté jusqu'à la valeur du contrôle du canal correspondant. Ce système présente le majeur avantage d'éviter les soudaines montées en puissance:
I. si un signal est déjà présent à la mise sous tension 2. en évitant toute décharge résiduelle, et prolongeant ainsi la durée de vie de votre système d'enceintes.
Protection des Haut-Parleurs
Tous les haut-parleurs ont des limites de fonctionnement, thermiques et physiques qu'il faut respecter. Trop de puissance, signal non-étudié pour le dit haut-parleur (non respect des fréquences admissibles), ondes limitées (clip) causant un effet d'écrètage et courant continu peuvent leur causer des dommages irrémédiables. Les unités CC protègent automatiquement les enceintes d'un courant continu ou d'une sub-fréquence trop prononcée. Les enceintes médium et aigues, particulièrement les moteurs de compression sont très sensibles aux surpuissances occasionnelles, ou aux fréquences trop graves, qui peuvent les endommager très facilement. Prétez une attention toute particulière aux connections quand vous travaillez sur ces matériels. Assurez vous que la capacité de puissance (puissance peak) de votre amplificateur ne dépasse pas la puissance admissible de vos composants.
Pour vous assurer que votre unité n'écrête pas le signal et que les haut-parleurs ne reçoivent jamais de charges excessives, utilisez un limiteur externe approprié (ou un compresseur avec un ratio de 10:1 ou plus pour contrôler le niveau de sortie). Dans les systèmes avec filtres actifs, utilisez en un pour chaques bandes de fréquences. Le limiteur d'écrêtage limitera automatiquement la durée des formes d'ondes carrées vers les enceintes.
Un système de fusible peut être utilisé pour limiter la puissance délivrée à une enceinte. Ils ne représentent pas la solution idéale car ils sont à remplacer après chaque dépassement, et contrôle plus l'intensité que le voltage d'un signal. De nombreux fusibles ont de plus des valeurs de résistance non négligeables et risquent donc de détériorer le signal de part l'énergie perdue (qui ne sera certainement pas uniforme sur les fréquences). Si vous optez pour un système de protection d'enceintes à fusibles, consultez le fabricant des enceintes pour connaître les meilleures valeurs de fusibles (temps de réponse,...) à utiliser.
Maintenance et responsabilité de l'usager
Les amplificateurs de la série CC n'ont pas besoins d'êtres révisés et ne nécessitent aucune intervention interne durant leur durée de vie. Votre amplificateur de la série CC est très puissant et peut être potentiellement dangereux pour les enceintes et les humains. Il est de votre responsabilité de lire la section des précautions importantes au début du manuel, et de vous assurer que l'amplificateur est installé, branché et utilisé correctement. Beaucoup de haut-parleurs peuvent facilement être détruits ou endommagés par le phénomène de surpuissance et spécialement par la puissance disponible en mode pont. Pour les différentes capacités des haut-parleurs reportez vous à la section protection des haut-parleurs.
Dépannage
Dans le cas improbable où votre unité serait défectueuse, celle-ci doit être retournée à un centre technique agréé, le distributeur ou directement à nos locaux.
Pour obtenir un service de révision ou de réparation contactez votre centre agréé Crest Audio le plus proche, revendeur, distributeur ou n'importe quel autre bureau Crest Audio a travers le monde.
Pour ceux avec un accès Internet, veuillez visiter le site de Crest Audio.
De par la complexité de votre unité et les risques encourus d'électrocution, il important que toute réparation soit effectuée par un technicien agréé. Au moindre problème, notifiez-le à votre revendeur immédiatement. Assurez-vous de garder les emballages de votre unité, ils vous seront nécessaires si jamais vous devez envoyer votre unité à un centre technique ou distributeur. Il est de votre responsabilité à veiller au conditionnement de votre unité lors d'un éventuel retour. Si vous ne possédez plus les emballages d'origine, contactez votre revendeur/distributeur/installateur pour vous en foumir en remplacement.
Service client
Téléphone 866.812.7378 USA
Fax 601.486.1380 USA
Pour remplacer l'emballage contactez le service client Crest Audio..
Courrier
Crest Audio Inc.
711 A Street
Meridian, MS 39301 USA
CC ^TM Series
| Series | 1800 |
| Puissance mesurée mode pont 4 ohms | 1850 watts @ 1 kHz à <0.1% T.H.D. |
| Puissance mesurée (2 x 2 ohms) | 900 watts par canal @ 1 kHz <0.05% T.H.D. Utilisation des 2 canaux |
| Puissance mesurée (2 x 4 ohms) | 700 watts par canal @ 1 kHz at <0.05% T.H.D. Utilisation des 2 canaux |
| Puissance mesurée (2 x 8 ohms) | 450 watts par canal @ 1 kHz at <0.05% T.H.D. Utilisation des 2 canaux |
| Puissance mesurée (1 x 2 ohms) | 950 watts @ 1 kHz à <0.05% T.H.D. |
| Puissance mesurée (1 x 4 ohms) | 775 watts @ 1 kHz à <0.05% T.H.D. |
| Puissance mesurée (1 x 8 ohms) | 475 watts @ 1 kHz à <0.05% T.H.D. |
| Charge d'impédance minimum | 2 ohms |
| Variation de voltage maximum RMS | 73 volts |
| Réponse en fréquence | 10 Hz - 100 kHz; -0, -3 dB à 1 watt |
| Plage de puissance | 10 lHz - 50 kHz; +0, -3 dB à la puissance mesurée de 4 ohm |
| T.H.D. (2 x 2 ohms) | <0.2% @ 700 watts par canal de 20 Hz à 20 kHz |
| T.H.D. (2 x 4 ohms) | <0.1% @ 600 watts par canal de 20 Hz à 20 kHz |
| T.H.D. (2 x 8 ohms) | <0.1% @ 425 watts par canal de 20 Hz to 20 kHz |
| Entrées CMRR | > -75 dB @ 1 kHz |
| Gain de voltage | x40 (32 dB) x20 (26 dB) |
| Influence intercanal | > -55 dB @ 1 kHz at rated power @ 8 ohms |
| Bruit | > -106 dB, "A" référence pondrée à la puissance de 8 ohms |
| Temps de réponse | > 35V/us |
| Facteur d'amortissement (8 ohms) | > 150:1 @ 20 Hz - 1 kHz à 8 ohms |
| Phase de réponse | -6 to - 12 degrees de 20 lHz à 20 kHz |
| Sensibilitée d'entrée (x40) | 1.32 volts +/- 3% for 1 kHz, 4 ohm à la puissance mesuée de, 1.06 volts +/- 3% à 1 kHz, puissance 2 ohm |
| Impédance d'entrée | 15 k ohms, symétrisée |
| Consommation électrique @ 1/8 de la puissance | 1,000 watts @ 2 ohms, 685 watts @ 4 ohms, 400 watts @ 8 ohms |
| Consommation électrique @ 1/3 de la puissance | 2,340 watts @ 2 ohms, 1,650 watts @ 4 ohms, 1,000 watts @ 8 ohms |
| Refroidissement | Un ventilateur de 80 mm à vitesse variable selon la température |
| Contrôles | aténuateur sur panneau avant, sélecteur de mode à l'arrière |
| Indicateurs LED | 2 ACLTM (limiteur d'écrétage automatique), 2 Signal de présence, 2 remoin d'activité, 2 Température |
| Protection | Thermique, DC, allumage, charges incorrectes et courts circuits, subsonique |
| Connections | Combi XLR & 6.3 mm entrée casque, Speakon® bornier 5 voies connecteurs de sorties par bornier 15 amp connecteurs principaux IEC. |
| Construction | Acier 16 ga. Avec panneau avant moulé |
| Dimensions | 88.9 mm x 482.6 mm x 377.8 mm + 31.8 mm pour support arrière , oreilles et connecteurs (3.5" x 19" x 14.875" + 1.25") |
| Poids Net | 14.8 kg (32.6 lbs.) |
| Poids | 15.9 kg (35 lbs.) |
Toutes les mesures sont faites à 120 VAC, transformateur froid. La puissance sous 4 ohm est limitée dans le temps par un disjoncteur magnétique.
| Puissance mesurée mode pont 4 ohms | 2,800 watts @ 1 kHz à <0.1% T.I.D. |
| Puissance mesurée (2 x 2 ohms) | 1,400 watts per channel @ 1 kHz à <0.05% T.H.D. Utilisation des 2 canaux |
| Puissance mesurée (2 x 4 ohms) | 965 watts per channel @ 1 kHz à <0.05% T.H.D. Utilisation des 2 canaux |
| Puissance mesurée(2 x 8 ohms) | 595 watts per channel @ 1 kHz à <0.05% T.I.D. Utilisation des 2 canaux |
| Puissance mesurée (1 x 2 ohms) | 1,850 watts @ 1 kHz à <0.1% T.I.D. |
| Puissance mesurée (1 x 4 ohms) | 1,150 watts @ 1 kHz à <0.05% T.H.D. |
| Puissance mesurée (1 x 8 ohms) | 665 watts @ 1 kHz à <0.05% T.I.D. |
| Charge d'impédance minimum | 2 ohms |
| Variation de voltage maximum RMS | 82 volts |
| Réponse en fréquence | 10 Hz - 100 kHz; +0, 2.0 dB à 1 watt |
| Plage de puissance | 10 Hz - 35 kHz; +0, -3 dB à la puissance mesurée de 4 ohm |
| T.H.D. (2 x 2 ohms) | <0.15 @ 1,150 watts par canal de 20 Hz à 20 kHz |
| T.H.D. (2 x 4 ohms) | <0.1% @ 880 watts par canal de 20 Hz à 20 kHz |
| T.H.D. (2 x 8 ohms) | <0.1% @ 560 watts par canal de 20 Hz à 20 kHz |
| Entrées CMRR | > -65 dB @ 1 kHz |
| Gain de Voltage | x40 (32 dB) x20 (26 dB) |
| Influence intercanal | > -65 dB @ 1 kHz à la puissance mesurée de 8 ohms |
| bruit | > -111 dB, "A" référence pondérée à la puissance @ 8 ohms |
| Temps de réponse | > 15V/us |
| Facteur d'amortissement (8 ohms) | > 500:1 @ 20 Hz - 1 kHz |
| Phase de réponse | +5 to - 15 degrees from 20 Hz to 20kHz |
| Sensibilitée d'entrée (x40) | 1.7 volts +/- 3% for 1 kHz, 4 ohm à la puissance, 1.36 volts +/- 3% pour 1 kHz, mesure à 2 ohm |
| impédance d'entrée | 15 k ohms, symétrisée |
| Consommation électrique @ 1/8 de la puissance | 1,250 watts @ 2 ohms, 880 watts @ 4 ohms, 570 @ 8 ohms |
| Consommation électrique @ 1/3 de la puissance | 2,905 watts @ 2 ohms, 2,220 watts @ 4 ohms, 1,355 watts @ 8 ohms |
| Refroidissement | 2 ventilateurs de 80mm à 2 vitesses |
| Controles | 2 attenuateurs sur panneau avant ,sélecteur de mode à l'arrière |
| Indicateurs LEDs | 2 ACLTM (automatic clip limiting), 2 Signal presence, 2 Active status, 2 Temp |
| Protection | Thermique, DC, allumage, charges incorrectes et courts circuits, subsonique |
| Connecteurs | Combi XLR & 6.3 mm entrée casque, Speakon bornier 5 voies connecteurs de sorties par bornier 15 amp connecteurs principaux IEC |
| Construction | Acier 16 ga. Avec panncau avant moulé |
| Dimensions | 88.9 mm x 482.6 mm x 377.8 mm + 31.8 mm pour support arrière , orcilles et connecteurs (3.5" x 19" x 14.875" + 1.25") |
| Poids Net | 18.05 kg (39.8 lbs.) |
| Poids | 19.23 kg (42.4 lbs.) |
Toutes les mesures sont faites à 120 VAC, transformateur froid. La puissance sous 4 ohm est limitée dans le temps par un disjoncteur magnétique.
CC™ Series
| Puissance mesurée mode pont 4 ohms | 4,000 watts @ 1 kHz à <0.1% T.H.D. |
| Puissance mesurée (2 x 2 ohms) | 2,000 watts par canal @ 1 kHz à <0.1% T.H.D. Utilisation des 2 canaux |
| Puissance mesurée (2 x 4 ohms) | 1,350 watts per channel @ 1 kHz à <0.05% T.H.D. Utilisation des 2 canaux |
| Puissance mesurée (2 x 8 ohms) | 800 watts per channel @ 1 kHz à <0.05% T.H.D. Utilisation des 2 canaux |
| Puissance mesurée (1 x 2 ohms) | 2,550 watts @ 1 kHz à <0.1% T.H.D. |
| Puissance mesurée (1 x 4 ohms) | 1,600 watts @ 1 kHz à <0.05% T.H.D. |
| Puissance mesurée (1 x 8 ohms) | 900 watts @ 1 kHz à <0.05% T.H.D. |
| Charge d'impédance minimum | 2 ohms |
| Variation de voltage maximum RMS | 93 volts |
| Réponse en fréquence | 10 Hz - 100 kHz; +0, -2 dB à 1 watt |
| Plage de puissance | 10 Hz - 35 kHz; +0, -3 dB à la puissance mesurée de 4 ohm |
| T.H.D. (2 x 2 ohms) | <0.2% @ 1,475 watts par canal de 20 Hz à 20 kHz |
| T.H.D. (2 x 4 ohms) | <0.1% @ 1,150 watts par canal de 20 Hz à 20 kHz |
| T.H.D. (2 x 8 ohms) | <0.1% @ 700 watts par canal de 20 Hz à 20 kHz |
| Entrées CMRR | > -65 dB @ 1 kHz |
| Gain de Voltage | x40 (32 dB) x20 (26 dB) |
| Influence intercanal | > -65 dB @ 1 kHz à la puissance mesurée @ 8 ohms |
| Bruit | > -112 dB, "A" référence pondérée à la puissance @ 8 ohms |
| Temps de réponse | > 15V/us |
| Facteur d'amortissement (8 ohms) | > .500:1 % 20 Hz - 1 kHz |
| Phase de réponse | +5 to - 15 degrees from 20 Hz to 20 kHz |
| Sensibilité d'entrée (x40) | 1.88 volts +/- 3% for 1 kHz, 4 ohm puissance mesurée 1.62 volts +/- 3% for 1 kHz, mesuré à 2 ohm |
| impédance d'entrée | 15 k ohms, symétrisée |
| Consommation électrique@ 1/8 de la puissance | 1,825 watts @ 2 ohms, 1,185 watts @ 4 ohms, 720 % 8 ohms |
| Consommation électrique@ 1/3 de la puissance | 4,535 watts @ 2 ohms, 2,975 watts @ 4 ohms, 1,835 watts @ 8 ohms |
| refroidissement | 2 ventilateurs de 80mm à 2 vitesses |
| Contrôles | 2 attémateurs sur panneau avant, sélecteur de mode à l'arrière |
| Indicateurs LEDs | 2 ACLTM (automatic clip limiting), 2 Signal presence, 2 Active status, 2 Temp |
| Protection | Thermique, DC, allumage, charges incorrectes et courts circuits, subsonique |
| Connecteurs | Combi XLR & 6.3 mm entrée casque, Speakon bornier 5 voies connecteurs de sorties par bornier 15 amp connecteurs principaux IEC |
| Construction | Acier 16 ga. Avec panneau avant monté |
| Dimensions | 88.9 mm x 482.6 mm x 377.8 mm - 31.8 mm pour support arrière , orilles et connecteurs (3.5" x 19" x 14.875" + 1.25") |
| Poids Net | 19.64 kg (43.3 lbs.) |
| Poids | 20.8 kg (45.8 lbs.) |
Toutes les mesures sont faites à 120 VAC, transformateur froid. La puissance sous 4 ohm est limitée dans le temps par un disjoncteur magnétique.
| Puissance mesurée mode pont 4 ohms | 5,500 watts @ 1 kHz à <0.1% T.H.D. |
| Puissance mesurée (2 x 2 ohms) | 2,750 watts par canal @ 1 kHz à <0.1% T.II.D. Utilisation des 2 canaux |
| Puissance mesurée (2 x 4 ohms) | 1,800 watts per channel @ 1 kHz à <0.05% T.II.D. Utilisation des 2 canaux |
| Puissance mesurée (2 x 8 ohms) | 1,150 watts per channel @ 1 kHz à <0.05% T.H.D. Utilisation des 2 canaux |
| Puissance mesurée (1 x 2 ohms) | 3,600 watts @ 1 kHz à <0.1% T.II.D. |
| Puissance mesurée (1 x 4 ohms) | 2,200 watts @ 1 kHz à <0.05% T.H.D. |
| Puissance mesurée (1 x 8 ohms) | 1,280 watts @ 1 kHz à <0.05% T.II.D. |
| Charge d'impédance minimum | 2 ohms |
| Variation de voltage maximum RMS | 115 volts |
| Réponse en fréquence | 10 Hz - 40 kHz; +0, -3 dB à 1 watt |
| Plage de puissance | 10 Hz - 30 kHz; +0, -3 dB à la puissance mesurée de 4 ohm |
| T.H.D. (2 x 2 ohms) | <0.2% @ 1,900 watts par canal de 20 Hz à 20 kHz |
| T.H.D. (2 x 4 ohms) | <0.1% @ 1,525 watts par canal de 20 Hz à 20 kHz |
| T.H.D. (2 x 8 ohms) | <0.1% @ 1,000 watts par canal de 20 Hz à 20 kHz |
| Entrées CMRR | >-63 dB @ 1 kHz |
| Gain de Voltage | x40 (32 dB) x20 (26 dB) |
| Influence intercanal | >-67 dB @ 1 kHz à la puissance mesurée @ 4 ohms |
| Bruit | >-110 dB, "A" référence pondérée à la puissance @ 8 ohms |
| Facteur d'amortissement (8 ohms) | >400:1 @ 20 Hz - 1 kHz |
| Phase de réponse | +5 to - 55 degrees from 20 Hz to 20 kHz |
| Sensibilité d'entrée (x40) | 2.18 volts +/- 3% for 1 kHz, 4 ohm puissance mesurée 1.89 volts +/- 3% for 1 kHz, mesurée à 2 ohm |
| impédance d'entrée | 15 k ohms, symétrisée, 7.5 ohms un symétrisée |
| Consommation électrique@ 1/8 de la puissance | 2,640 watts @ 2 ohms, 1,740 watts @ 4 ohms, 1,140 @ 8 ohms |
| Consommation électrique@ 1/3 de la puissance | 5,920 watts @ 2 ohms, 4,150 watts @ 4 ohms, 2,690 watts @ 8 ohms |
| refroidissement | 2 ventilateurs de 80mm à 2 vitesses |
| Contrôles | 2 attenuateurs sur panneau avant ,sélecteur de mode à l'arrière |
| Indicateurs LEDs | 2 ACLTM (automatic clip limiting), 2 Signal presence, 2 Active status, 2 Temp |
| Protection | Thermique, DC, allunage, charges incorrectes et courts circuits, subsonique |
| Connecteurs | Combi XLR & 6.3 mm entrée casque, Speakon bornier 5 voies connecteurs de sorties par bornier 15 amp connecteurs principaux IEC |
| Construction | Acier 16 ga. Avec panneau avant moulé |
| Dimensions | 88.9 mm x 482.6 mm x 377.8 mm + 31.8 mm pour support arrière , orilles et connecteurs (3.5" x 19" x 14.875" + 1.25") |
| Poids Net | 21.32 kg (47 lbs.) |
| Poids | 22.9 kg(50.5 lbs.) |
Toutes les mesures sont faites à 120 VAC, transformateur froid. La puissance sous 2 ohm est limitée dans le temps par un disjoncteur magnétique.
| longueur des câbles | diamètres des câbles | perte de puissance | ||
| système 8 ohms | système 4 ohms | système 2 ohms | ||
| 2 meters | 0.3mm2 | 2.9% | 5.6% | 10.8% |
| 0.5 | 1.74 | 3.4 | 6.7 | |
| 0.75 | 1.16 | 2.3 | 4.5 | |
| 1.5 | 0.58 | 1.16 | 2.3 | |
| 2.5 | 0.35 | 0.70 | 1.39 | |
| 4.0 | 0.22 | 0.44 | 0.87 | |
| 5 meters | 0.5mm2 | 4.3% | 8.2% | 15.5% |
| 0.75 | 2.9 | 5.6 | 10.8 | |
| 1.5 | 1.45 | 2.9 | 5.6 | |
| 2.5 | 0.87 | 1.74 | 3.4 | |
| 4 | 0.55 | 1.09 | 2.2 | |
| 6 | 0.37 | 0.73 | 1.45 | |
| 10 meters | 0.5mm2 | 8.24% | 5.5% | 28% |
| 0.75 | 5.6 | 10.8 | 19.9 | |
| 1.5 | 2.9 | 5.6 | 10.8 | |
| 2.5 | 1.74 | 2.9 | 6.7 | |
| 4 | 1.09 | 1.74 | 4.3 | |
| 6 | 0.73 | 1.09 | 2.9 | |
| 30 meters | 0.75mm2 | 15.5% | 0.73% | 45% |
| 1.5 | 8.2 | 15.5 | 28 | |
| 2.5 | 5.1 | 9.8 | 18.2 | |
| 4 | 3.2 | 6.3 | 12.0 | |
| 6 | 2.2 | 4.3 | 8.2 | |
| 10 | 1.31 | 2.6 | 5.1 | |
| longueur des câbles | diamètres des câbles | perte de puissance | ||
| système 8 ohms | système 4 ohms | système 2 ohms | ||
| 5^feet | 1BAWG | 0.81% | 1.61% | 3.2% |
| 16 | 0.51 | 1.02 | 2.0 | |
| 14 | 0.32 | 0.64 | 1.28 | |
| 12 | 0.20 | 0.40 | 0.80 | |
| 10 | 0.128 | 0.25 | 0.51 | |
| 10^feet | 1BAWG | 1.61% | 3.2% | 6.2% |
| 16 | 1.02 | 2.0 | 4.0 | |
| 14 | 0.64 | 1.28 | 2.5 | |
| 12 | 0.40 | 0.80 | 1.60 | |
| 10 | 0.25 | 0.51 | 1.01 | |
| 40^feet | 1BAWG | 6.2% | 11.9% | 22% |
| 16 | 4.0 | 7.7 | 14.6 | |
| 14 | 2.5 | 5.0 | 9.6 | |
| 12 | 1.60 | 3.2 | 6.2 | |
| 10 | 1.01 | 2.0 | 4.0 | |
| 8 | 0.60 | 1.20 | 2.4 | |
| 80^feet | 1BAWG | 11.9% | 22% | 37% |
| 16 | 7.7 | 14.6 | 26 | |
| 14 | 5.0 | 9.6 | 17.8 | |
| 12 | 3.2 | 6.2 | 11.8 | |
| 10 | 2.0 | 4.0 | 7.7 | |
| 8 | 1.20 | 2.4 | 4.7 | |
