FOIRE AUX QUESTIONS - DFH612C BRANDT

Comment installer le BRANDT DFH612C ?

Pour installer le BRANDT DFH612C, commencez par lire le manuel d'installation fourni. Assurez-vous que l'emplacement est approprié, puis connectez l'appareil à l'alimentation électrique et à l'évacuation d'eau conformément aux instructions.

Que faire si le BRANDT DFH612C ne démarre pas ?

Vérifiez si l'appareil est correctement branché et si le disjoncteur n'a pas sauté. Assurez-vous également que la porte est bien fermée, car l'appareil ne démarrera pas si elle est ouverte.

Comment nettoyer le filtre du BRANDT DFH612C ?

Pour nettoyer le filtre, retirez-le de l'appareil, rincez-le à l'eau tiède et laissez-le sécher avant de le remettre en place. Il est recommandé de le nettoyer régulièrement pour assurer un bon fonctionnement.

Pourquoi le BRANDT DFH612C fait-il du bruit pendant son fonctionnement ?

Un léger bruit est normal pendant le fonctionnement, mais si le bruit est excessif, vérifiez si l'appareil est de niveau et s'il n'y a pas d'objets bloquant le ventilateur.

Comment régler les paramètres de lavage sur le BRANDT DFH612C ?

Pour régler les paramètres de lavage, tournez le bouton de sélection de programme ou utilisez le panneau de contrôle pour choisir le cycle souhaité, puis appuyez sur le bouton de démarrage.

Que faire si de l'eau reste dans le BRANDT DFH612C après un cycle ?

Vérifiez si le filtre est obstrué ou si le tuyau d'évacuation est plié ou bouché. Si le problème persiste, il peut être nécessaire de contacter un service technique.

Le BRANDT DFH612C affiche un code d'erreur. Que faire ?

Référez-vous au manuel d'utilisateur pour connaître la signification du code d'erreur affiché. Suivez les recommandations pour résoudre le problème ou contactez le service client si nécessaire.

Quelle est la consommation d'eau du BRANDT DFH612C ?

La consommation d'eau dépend du programme sélectionné, mais en moyenne, le BRANDT DFH612C consomme environ 10 à 15 litres par cycle.

Comment résoudre les problèmes de mauvaise odeur dans le BRANDT DFH612C ?

Pour éliminer les mauvaises odeurs, nettoyez régulièrement le filtre et le bac à résidus. Vous pouvez également faire tourner un cycle à vide avec du vinaigre blanc pour désinfecter l'intérieur.

MODE D'EMPLOI DFH612C BRANDT

Appareil non encastré 04 Appareil encastré 04 Appareil encastré sous une table de cuisson 05 - Mise à niveau par le réglage des pieds 05 - Mise en place de la bavette d'insonorisation 05 Raccordement à l'eau 06 Evacuation des eaux usées 07 Raccordement électrique 08

Important :

Veuillez lire attentivement ce guide d'installation afin de respecter les consignes de mise en place et de montage de votre appareil.

Conseil :

Ce guide d'installation est valable pour plusieurs modèles. De légères différences de détails et d'équipements peuvent apparaître entre votre appareil et les descriptions générées.

Important :

3:35 À près de l'emballage, vérifiez que votre appareil n'ait pas subi de dégâts pendant le transport.

Ne branchez jamais un appareil endommagé. Si votre appareil est endommagé, adressez-vous à votre revendeur.

Danger: dans le cas

Dans le cas d'un mauvais fonctionnement de l'appareil, débranchez l'appareil (retirez la prise) ou coupez le circuit concerné et fermez le robinet d'arrivée d'eau. Prenez contact avec notre service après-vente.

Important : tous les travaux

devront être réalisés par un électricien et un plombier qualifiés.

• Assurez-vous après avoir installé votre appareil, que celui-ci ne repose pas sur le câble d'alimentation ou sur les tuyaux d'arrivée et de vidange des eaux.
• Pendant toute l'installation, l'appareil doit être maintenu débranché du secteur.
• Vérifiez que le circuit de mise à la terre de votre installation électrique est conforme à la réglementation en vigueur.
• Les données de branchement électrique indiquées sur la plaque signalétique de votre appareil et celles du secteur doivent correspondre.

Important :

Pour votre sécurité, ne laissez pas la porte de votre lave-vaiselle entièrement ouverte après utilisation.

Au cas où l'installation de votre lave-vaiselle se fait sur un sol moquette, veillez à régler les pieds afin de laisser un espace d'aération sous l'appareil.

Appareil NON encastre

Vous pouvez utiliser le plateau supérieur comme plan de travail.

Conseil :

Ne placer pas votre lave-vaiselle trop près d'une source de chaleur, la cornière d'entourage du plateau risquerait d'être déteriorée.

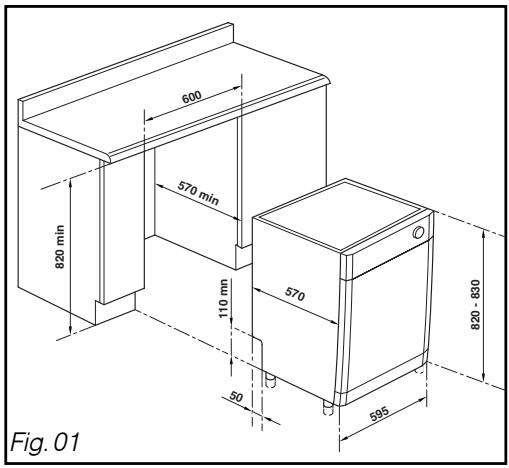

-Dimension d'encastrement

En retirant le plan de travail de l'appareil, vous pouvez l'encastrer sous un plan déjà existant, à condition que la niche corresponde aux dimensions du croquis. (Fig. 01)

- Encastrement de votre appareil sous un plan de travail

Si vous encastrez votre lave-vaiselle sous un plan de travail existant :

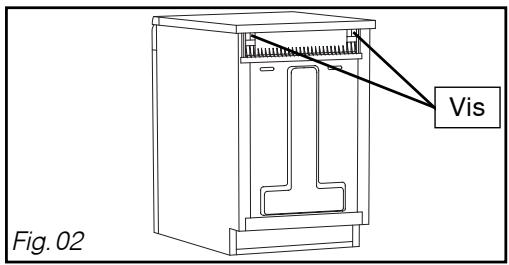

• Démontez le plateau supérieur en dévissant les deux vis situées sous le rebord du plateau supérieur (Fig. 02).
• Démontez le plateau supérieur en déclippant à l'arrière de l'appareil puis poussez quelques cm pour déplacer (Fig. 03).
• Dégagez, en boulevant, le plateau supérieur de votre lave-vaiselle (Fig. 03).
• Encastrez votre lave-vaisselle dans son logement.
• Réglez la hauteur des pieds si nécessaire (reportez-vous au chapitre: Mise à niveau par le réglage des pieds).

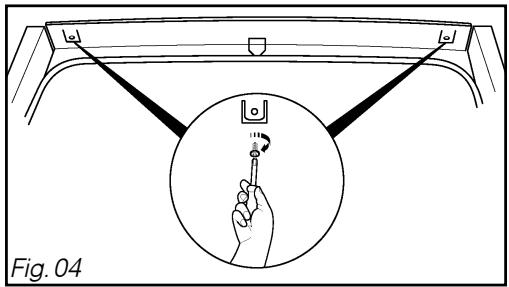

-Fixez le lave-vaisselle au plan de travail de la cuisine par deux vis, sous le retour plastique à l'avant (Fig. 04).

Si votre plan de travail est en marbre ou matériau similaire, vous pouvez fixer votre lave-vaisselle latéralement par deux équerres (disponible par le SAV ou votre revendeur).

Vous soupesez également encastrer votre appareil en colonne (surélevé par rapport au sol).

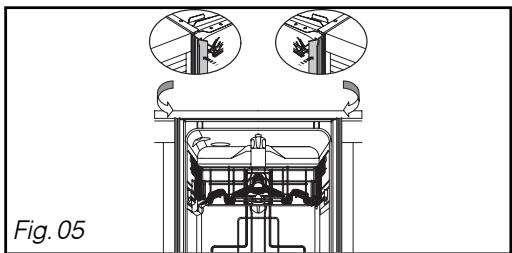

Joint d'encastrement

Pour une meilleure insonorisation de l'appareil encastre, installez les joints d'insonorisation. (selon modèle). (Fig. 05)

Danger:

Si votre plan de travail est équipé d'une table de cuisson située au-dessus de votre lave-vaisselle, il est impératif de rajouter une isolation thermique sur le dessus de votre lave-vaisselle. Vous pouvez vous procurer cet ensemble d'isolation auprès de votre revendeur. Pensez à aménager un espace entre le tuyau de gaz et le dessus de votre lave-vaisselle.

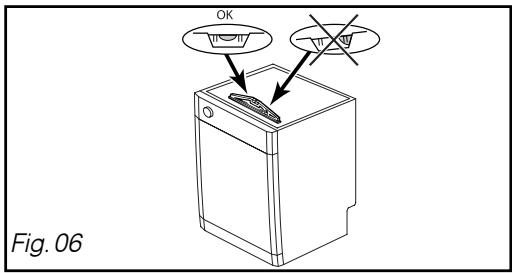

- Mise a niveau par le reglage des PIEDS

Veillez à ce que le lave-vaisselle soit bien d'aplomb et bien stable et qu'il le reste à l'endroit où il sera installé. Les pieds sont réglables, ajustez-les si nécessaire à l'aide d'un tournevis. Une bonne mise à niveau est nécessaire pour une parfaite fermeture et étanchéité de la porte (Fig. 06).

Assurez-vous que la porte du lave-vaisselle se ferme correctement, sans frottements latéraux.

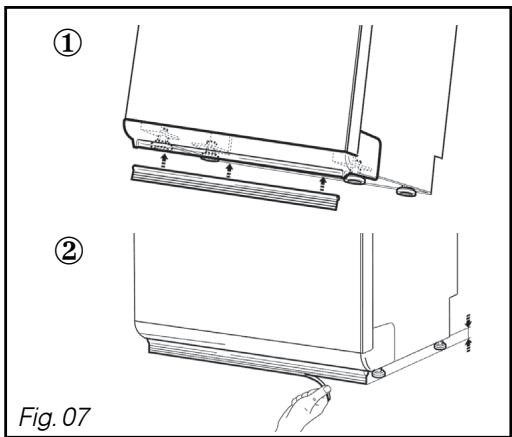

Mise en PLACE de la bavette d'insonorisation

Pour une meilleure insonorisation, installez la bavette livrée avec votre lave-vaisselle (selon modèle) :

① - Basculez légèrement votre lave-vaiselle sur l'arrière afin de clipper la Bavette d'insonorisation sur le bas de plinthe et assurez-vous du bon clippage en trois points (extrémités et centre), ② - Ajustez la hauteur de la bavette en découpant manuellement une ou plusieurs lanières, après avoir entaillé l'extrémité avec une paire de ciseaux.

La bavette doit être en contact avec le sol. (Fig. 07).

Raccordement à l'eau

Ce lave-vaisse peut être alimenté en eau froide ou chaude jusqu'à 60°C maximum. Pour une alimentation en eau chaude, vérifiez que votre tuyau d'origine permet le raccordement (marquage rouge sur le tuyau).

Nous vous recommandons cependant un raccordement à une arrivée d'eau froide.

Votre appareil est équipé d'un tuyau d'alimentation d'une longueur de 1,50 m.

Branchez le tuyau à un robinet à nez fileté, diamètre 20/27 (3/4" BSP).

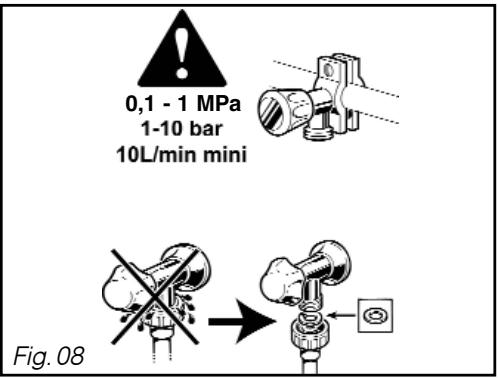

Contrôlez que la pression de l'eau d'alimentation n'excède pas les valeurs ci-dessous: Débit: 10 l/minimum.

Pression: 1 bar à 10 bar (0.1 - 1 MPa) (Fig. 08)

Dans le cas d'une pression élevée, veuillez prévoir un régulateur de pression. Votre service des Eaux vous renseignera sur la pression des eaux de votre région.

Attention: si vous utilisez

Vérifiez que le débit d'eau est suffisant. Vérifiez la présence du joint d'étanchéité et le bon serrage du raccord. (Fig. 05)

N'utilisez pas pour le raccordement des tuyaux déjà employés précédemment.

Évitez tout pliure et/ou étranglement du tuyau qui pourraient empêcher ou ralentir le passage de l'eau, en particulier au moment d'encastrer l'appareil sous le plan (Fig. 9).

Si l'appareil est branché à des conduites neuves ou n'a pas été utilisées depuis un certain temps, laissez couler l'eau pendant quelques minutes avant de brancher le tuyau d'arrivée d'eau. Vous éviterez ainsi que des dépôts de sable ou de rouille puissant obstruer le filtre placé dans le tuyau d'arrivée d'eau.

Danger: le symbole

Le symbole vous indique que le tuyau est équipé d'un dispositif électrique permettant de couper l'arrivée d'eau (selon modulo). Ne laissez pas ce tuyau dans l'eau, et ne le coupez pas.

Conseil :

Tout raccordement sur une canalisation d'eau entraîne obligatoirement un risque de fuite, quelles que soient les précautions prises. Aussi, fermez toujours le robinet d'arrivée d'eau lorsque vous n'utilisez pas votre appareil.

- Evacuation des EAUX USEES

Vous pouvez raccorder l'extrémité du tuyau d'évacuation soit;

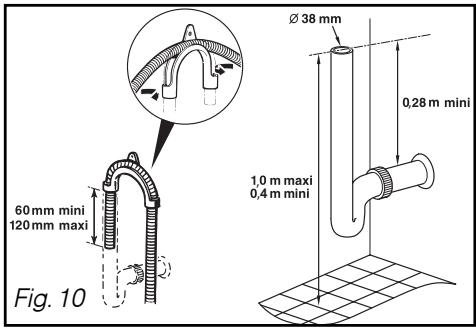

• Sur un siphon ventilé (Fig. 10).
• Sur un siphon d'évier (Fig. 10).

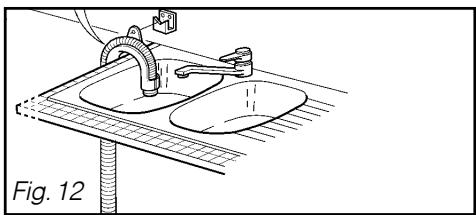

• Sur le rebord de l'évier en utilisant une crosse en plastique spéciale prévue à cet effet (fournie selon modèle) (Fig. 12).

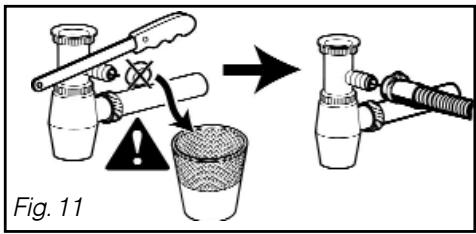

Lors d'un raccordement sur un siphon, vous ne devez restorer l'obturateur du siphon. Emmanchez ensuite l'embout caoutchouc à fond. Si nécessaire, ajoutez un collier de serrage (Fig. 11).

Conseil :

Veillez à bien maintenir le tuyau de

le au moyen d'un lien afin d'éviter toute

ation.

Le branchement pour l'évacuation doit se couvrir à une hauteur comprise entre 0,28 m (minimum) et 1 m (maximum) du sol (Fig. 10).

La longueur standard du tuyau de vidange est de 1.50m. Vous pouvez si nécessaire augmenter la longueur de votre tuyau de vidange (3 m maximum). Dans ce cas vérifie que la vidange est correcte. Le tuyau doit reposer au sol et ne monter à la verticale qu'à proximité du système de vidange.

Pour les appareils installés en colonne, le système de vidange ne doit pas dépasser le dessus de l'appareil.

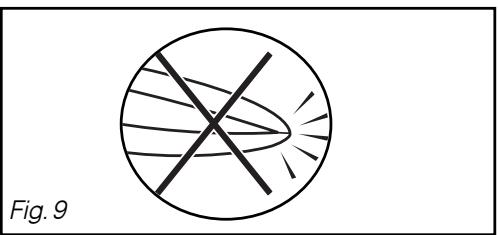

Important :

Lors de la mise en place du tuyau, tirez

progressivement afin de ne pas le plier. (Fig. 9)

Evitez toute piure ou étranglement du tuyau qui

pourrait empêcher ou ralentir l'écoulement de

I'ea.

- Raccordement electrique

L'appareil doit être à l'arrêt au moment du branchement sur le circuit électrique.

Avant de brancher votre appareil, assurez-vous que:

-La tension du secteur indiquée sur la plaque signalétique de votre appareil (230 V) correspond à la tension du secteur fournie par votre installation.

• Notre compteur et les fusibles peuvent supporter l'intensité. UnFuseiblede 16Ampères minimum est nécessaire.

Si vous devez brancher vos propres applications, les employés ne s'adapteront. Si vous ne veux leur apparer, connectez un transformateur approprié.

Conseil :

Faites appel à un électricien qualifié

pour faire les modifications ou s'assurer de la conformité de votre installation électrique.

Cet appareil doit obligatoirement être raccordé directement à une prise de courant et une borne de mise à la terre.

Dans tous les cas, le branchement doit répondre aux normes en vigueur dans le pays concerné, ainsi qu'aux prescriptions supplémentaires de la Compagnie d'Electricité.

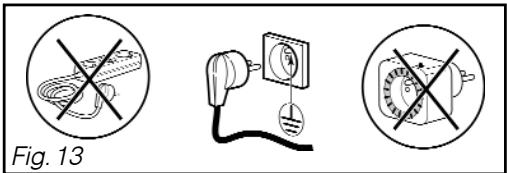

Attention :

La prise de courant doit rester accessible

L'appareil ne doit pas être raccordé à l'aide d'une rallonge électrique, d'une prise multiple, ou d'un programmateur électrique différé. (Fig. 13)

Notre responsabilité ne saurait être engagée, en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou déficiente.

Votre lave-vaisselle est conforme aux directives européennes 73/23/CEE (Directive basse tension), 89/336/CEE (Compatibilité électromagnétique) modifiées par la directive 93/68/CEE.

• Remplacement du cordon d'alimentation

Danger: Pour vous

Pour votre sécurité, cette opération doit impérativement être effectuée par le service après-vente du fabricant ou par une personne habilitée de qualifications similaires afin d'éviter tous dangers.

Appareil livré sans prise de courant

Danger:

7 Les fils du câble d'alimentation de votre appareil sont colorés d'après les codes suivants :

• Bleu
• Marron
• Vert et jaune

Terre Neutre Phase

Dans le cas où les couleurs du câble ne correspondent pas à votre prise de courant, procédez comme suit : Le fil de couleur vert et jaune doit être connecté au raccord de votre prise de courant marqué de la lettre E, du symbole 12 ou de couleur vert et jaune.

Le fil de couleur bleu doit être connecté au raccord marqué de la dette N ou de couleur noire.

Le fil de couleur marron doit être connecté au raccord marqué de la phase L ou de la couleur rouge.
